洛阳万基水泥有限公司2800td水泥生产线生料库、水泥库均化系统设备空气输送斜槽招标范围及技术规格.docx

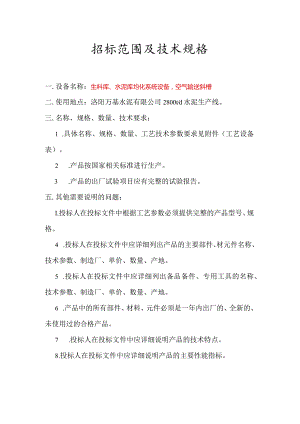

招标范围及技术规格一.设备名称：生料库、水泥库均化系统设备，空气输送斜槽二.使用地点：洛阳万基水泥有限公司2800td水泥生产线。三.名称、规格、数量、技术要求：1 .具体名称、规格、数量、工艺技术参数要求见附件（工艺设备表）。2 .产品按国家相关标准进行生产。3 .产品的出厂试验项目应有完整的试验报告。五.其他需要说明的问题：I.投标人在投标文件中根据工艺参数必须提供完整的产品型号、规格。4 .投标人在投标文件中应详细列出产品的主要部件、材元件名称、技术参数、制造厂、单价、数量、产地。5 .投标人在投标文件中应详细列出备品备件、专用工具的名称、技术参数、制造厂、单价、数量、产地。6 .产品中的所有部件、材料、元件必须是一年内出厂的、全新的、未使用过的合格产品。7 .投标人在投标文件中应详细说明产品的技术特点。8 .投标人在投标文件中应详细说明产品的主要性能指标。六.产品的制造、安装、检验和执行标准按国家现行有关标准执行。七.质量保修期自最终验收之日起开始之日起开始计算十二月内连续运转正常。在此期间，凡因中标人提供的设备材料等发生质量问题，中标人应免费进行保修或更换零部件并赔偿招标人损失。八.技术资料：签署合同后，供方向需方无偿提供下列资料一式四份和电子文本：1 .设备安装总图、部件图，基础图、平面布置图。2 .设备的易损件图册。3 .电器原理图、接线图及自控系统操作说明。4 .设备的操作使用说明、备品备件明细表。5 .设备安装检测方法、标准及检测仪器说明。6 .其他需要的技术资料。工艺设备表工程代号及名称洛阳万基水泥有限公司2800td熟料粉煤灰水泥生产线布置图号190-审核：日期2006.12.12项目代号及名称06.生料库、水泥库均化系统设备序号编号名称型号规格小位数量单重(kg)总重(kg)设备来源图号厂名备注106G-5六嘴分配器规格0120Omm能力300t/h台1850850生料均化库及窑尾喂料190-06G附：手动闸板阀B300mm套2随设备订货5a分配器支架件16空气输送斜槽XZ250×5172mm防雨型4240960随生料分配器供货输送能力65t/h斜度8°7空气输送斜槽XZ250×3152mm防雨型台2163326随生料分配器供货输送能力65t/h斜度8°7a环形管道套1随设备订货7b空气输送斜槽支架件1随设备订货206G-14安全阀0320mm防雨型个1100100190-06G306G-16库内减压锥个6190-06G（可现场制作）17库内充气装置套1开式充气箱B35O×27OO个6开式充气箱B200×1600个12开式充气箱B200×1550个24开式充气箱B200×1500个12开式充气箱B200×1450个24开式充气箱B200×1350个12开式充气箱B200×1250个12406G-18手动闸板阀B300通过量200t/h台6生料均化库及窑尾喂料190-06G506G-19气动截止阀B300通过量200t/h斜度8°台6190-06G气缸用气量7m3h压力0.50.8MPa二位五通电磁换向阀2636000.0201电压220V起动功率22W工作功率15W20电动流量控制阀B3006随设备订货通过量200t/h斜度8°20M电动执行器输入信号420mA个6随设备订货电压380VkW21空气输送斜槽XZ315×2361mm46163978随设备订货输送能力200t/h斜度8°606G-24生料计量仓0650Omm有效储量1401台11839418394190-06G（可现场制作）仓底充气总面积6m2706G-24-l开式充气斜槽生料均化库及窑尾喂料190-06Ga充气槽（一）NYC65.1Za2b充气槽（二）NYC65.2Za4C充气槽（三）NYC65.3台4d充气槽（四）NYC65.4台4e充气槽（五）NYC65.5台2f充气槽（六）NYC65.6台2806G-25手动闸板阀B300通过量300t/h2190-06G引进技术906G-26气动截止阀B300通过量300Uh斜度8°42190-06G引进技术气缸用气量7m3h压力0.50.8MPa二位五通电磁换向阀2636000.0201电压220V起动功率22W工作功率15W1006G-27电动流量控制阀B30042190-06G引进技术通过量300t/h斜度8°27M电动执行器输入信号420mA个6随设备订货电压380VkW1106G-28空气输送斜槽XZ500×1428mm台2132264生料均化库及窑尾喂料190-06G输送能力330t/h斜度8°1206G-33电动球阀DQF规格DN80mmZa20190-06G其中两套控制仓底出料33M电动执行机构控制电压220V套20随设备订货1316G-9六嘴分配器1200mm能力300th台310003000水泥储存及散装190-16G附：手动闸板阀个2x3随设备订货9a分配器支架件11416G-10空气输送斜槽XZ250×5191mm防雨型斜度8°121321584190-16G输送量65th1516G-11空气输送斜槽XZ250×3171mm防雨型台692.5555190-16G输送量65th斜度8°Ila环形管道套1随设备订货Ilb空气输送斜槽支架件1随设备订货1616G-17库内充气装置套3190-16G17-1开式充气箱B35O×27OOmm（6个）17-2开式充气箱B200×1600mm（12个）17-3开式充气箱B200×1550mm（24个）17-4开式充气箱B200×1500mm（12个）17-5开式充气箱B200×1450mm（24个）17-6开式充气箱B200×1350mm（12个）17-7开式充气箱B200×1250mm（12个）17-8膨胀螺栓M12×150个12301716G-18密闭式螺旋闸门B400物料流通面积：400×400mm个18831496水泥储存及散装190-16G1816G-19气动开关阀B400最大流通量220th个181422556190-16G透气层面积0.13m2用气量0.20.39m3min19M电磁阀DF4-15气压0.5MPa个18随设备订货电压：220V25W1916G-20B400电动流量控制阀最大流量220th181031854190-16G透气层面积0.13m2耗气量0.2C0.39nmin2OM电动执行器输入信号420mA个18随设备订货电压380VO.IkW2016G-21空气输送斜槽XZ400X2300mm台181202160190-16G输送量250th斜度10°2116G-29B300出料口连接斜槽个6190-16G2216G-30B300充气式螺旋闸门个6190-16G2316G-31B300气动开关阀最大流量120t/h圆桶阀最大张角76°个6142852190-16G透气层面积0.057m2耗气量0.171m3min附：电磁阀型号DF3-20个6随设备订货2416G-32B300电动流量控制阀最大流量120t/h透气层面积0.057m2个6103618水泥储存及散装190-16G最大流通面积0.0113?耗气量0.171m3min32M电动执行器电动执行器输入信号420mA个6随设备订货2516G-39钢仓充气槽套3190-16G充气槽（一）NYC50.1（1个）套3随设备订货充气槽（二）NYC50.2（2个）套3随设备订货充气槽（三）NYC50.3（4个）套3随设备订货充气槽（四）NYC50.4（2个）套3随设备订货充气槽（五）NYC5O.5（2个）套3随设备订货充气槽（六）NYC5O.6（2个）套3随设备订货充气槽（七）NYC5O.7（2个）套3随设备订货39-1充气管道DN50mmm20随设备订货2616G-40-7DQF电动球阀DN80mm公称压力0.25MPa个55购置包括备用1个40-7M电动执行机构控制电压220V套55随设备订货2716G-41-6DQF电动球阀DN50mm公称压力0.25MPa个12购置包括备用1个41-6M电动执行机构控制电压220V套12随设备订货工程代号及名称洛阳万基水泥有限公司2800td熟料粉煤灰水泥生产线布置图号190-编制：2(X)6年11月15项目代号及名称07.空气输送斜槽序号编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注105G-6空气输送斜槽XZ500×71000mm防雨型斜度6°台1生料粉磨及输送190-05G输送能力300th206G-2空气输送斜槽XZ500×10125mm防雨型台1810810生料均化库及窑尾喂料190-06G输送能力280t/h斜度8°306G-30空气输送斜槽XZ500×23236mm防雨型11935.21935.2生料均化库及窑尾喂料190-06G输送能力330th斜度8°408G-2空气输送斜槽(防雨)XZ500×9085mm斜度10。台1755755窑尾190-08G输送能力320t/h514G-11空气输送斜槽（防雨）XZ400×14775mm斜度4°1粉煤灰配料库190-14G输送能力100m3/h615G-10空气输送斜槽XZ400×14446mm斜度:6°输送能力:250t/h411014.41014.4水泥粉磨及输送190-15G715G-14空气输送斜槽XZ500×5135mm斜度：10。输送能力540t/h41396.5396.5水泥粉磨及输送190-15G815G-17空气输送斜槽XZ500×3553400×(2562+7200)Zx113481348190-15G/315×(921+921+590+590)mm防雨型输送能力540t/h斜度10。915G-20空气输送斜槽XZ400×14093mm斜度10。台1850850190-15G输送能力400t/h1015G-27空气输送斜槽XZ400×46375mm防雨型台129872987190-15G输送能力250t/h斜度6°1116G-2空气输送斜槽XZ500×64500mm防雨型165936593水泥储存及散装190-16G输送量250th斜度4°2-1截流阀（电动）XZ500台4随设备订货2-1M电动执行器LK-BS-60/F30ZY额定负载600Nm套14848随设备订货信号电流420Ma电压380V功率0.16kW额定行程时间30s1216G-33空气输送斜槽XZ400×7800mm（防雨型）台2水泥储存及散装190-16G输送能力120th斜度4.5°1316G-34空气输送斜槽XZ400×7000mm（防雨型）423591077水泥储存及散装190-16G输送能力120th斜度4.5°1416G-35空气输送斜槽XZ400×80000mm（防雨型）台15503.25503.2水泥储存及散装190-16G输送能力：120th斜度4.5°1516G-36空气输送斜槽XZ400×83200mm（防雨型）台15962.65962.6水泥储存及散装190-16G能力120th斜度4.5°
