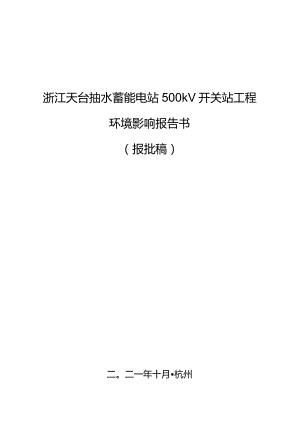

浙江天台抽水蓄能电站500kV开关站工程环境影响报告书（报批稿）二。二一年十月杭州1 .前言11.1. 项目特点11.2. 环境影响评价工作过程113.关注的主要环境问题21.4. 报告书主要结论22 .总则42.1. .42.2. 评价因子与评价标准72.3. 评价工作等级92.4. kT)Idll112.5. 环境敏感目标112.6. 评价重点123 .建设项目概况与分析133.1. 项目概况133.2. 环境影响因素识别243.3. 生态影响途径分析253.4. 与政策法规等相符性分析254 .环境现状调查与评价284.1. 区域概况284.2. 自然环境284.3. 电磁环境304.4. 声环境314.5. 生态环境335 .施工期环境影响评价355.1. 生态影响预测与评价355.2. 声环境影响分析355.3. 施工扬尘分析375.4. 固体废物环境影响分析375.5. 地表水环境影响分析376 .运行期环境影响评价396.1. 电磁环境影响预测与评价396.2. 声环境影响预测与评价446.3. 地表水环境影响分析506.4. 固体废物环境影响分析506.5. 环境风险分析527 .环境保护设施、措施分析与论证557.1. 环境保护措施分析557.2. 环保保护设施、措施及投资估算608 .环境管理与监测计划628.1. 环境管理628.2. 环境监测659 .环境影响评价结论689.1. 项目概况689.2. 环境质量现状689.3. 工程方案合理性699.4. 1;于不上免口向709.5. 主要环境保护措施719.6. 评价结论73插图:图2.5-1工程布置示意及外环境关系、监测点位图图2.5-2工程地面500kV开关站外环境关系及监测点位图图2.5.3工程与浙江省水环境功能区划的位置关系图图3.1.1工程枢纽布置图图3.12工程地理位置图图3.1-3浙江天台抽水蓄能电站5(X)kV地面开关站总平面布置图图3.1-4浙江天台抽水蓄能电站5OOkV地面开关站剖面布置图图3.1-5开关站电气设备布置图图3.1-6主变洞各层平面布置图图3.1-7主变洞纵剖面图图3.1-8工程用地范围图图3.19施工总平面规划布置图图3.4-1工程与天台县“三线一单”环境分区管控图位置关系附表：建设项目环境影响报告书审批基础信息表1 .前言1.1. 项目特点2018年9月，国家能源局以国家能源局关于浙江省抽水蓄能电站选点规划调整有关事项的复函（国能函新能2018116号）批复：“同意在初选衢江、磐安、泰顺、天台、建德、桐庐作为比选站点的基础上，确定衢江（120万千瓦）、磐安（120万千瓦）、泰顺（120万千瓦）、天台（170万千瓦）站点为浙江2025水平年抽水蓄能电站选点规划调整推荐站点。”目前；浙江天台抽水蓄能电站的设计已进入可行性研究阶段。浙江天台抽水蓄能电站500kV开关站工程属于浙江天台抽水蓄能电站工程（后简称“主体工程”）的配套工程，用于连接电站蓄能机组与电网系统。浙江天台抽水蓄能电站50OkV开关站工程位于浙江省天台县坦头镇、泳溪乡境内，工程组成包括：50OkV主变压器、50OkV出线电缆和地面开关站内电气设备及相关设施。500kV开关站采用GIS户内布置，4台主变布置于地下主变洞内，单台容量为530MVA,500kV高压电缆从主变洞下游侧经500kV电缆出线斜洞引至地面开关站GIS室。其中主变洞、电缆出线洞、开关站进站道路、开关站土建工程等包含于浙江天台抽水蓄能电站主体工程中，开关站建设和主体工程同步进行。本工程占地纳入浙江天台抽水蓄能电站主体工程征占地中，不需新征用地，工程占地和施工场地均位于抽蓄电站主体工程内，依托其施工机械和施工人员，其相应的环境影响评价也包含于主体工程评价中。开关站送出线路另行立项，单独进行环境影响评价，不包含于本工程及浙江天台抽水蓄能电站主体工程中。1.2. 环境影响评价工作过程（1）浙江天台抽水蓄能电站工程受中国三峡建工（集团）有限公司委托，我院于2021年8月编制完成浙江天台抽水蓄能电站环境影响报告书（送审稿），并已通过审查，后续根据专家意见修改完成浙江天台抽水蓄能电站环境影响报告书（报批稿），目前正处于报批稿审批公示阶段。（2）浙江天台抽水蓄能电站50OkV开关站工程根据中华人民共和国环境影响评价法、建设项目环境保护管理条例和建设项目环境影响评价分类管理名录，浙江天台抽水蓄能电站50OkV开关站工程需进行环境影响评价。为此，2021年8月10日，中国三峡建工（集团）有限公司委托我院进行浙江天台抽水蓄能电站500kV开关站工程的环境影响评价工作。受建设单位委托，我院组织相关技术人员对工程建设区域进行了实地查勘，对周边地区进行了走访调查，收集了工程设计、当地自然、社会环境现状等相关资料。同时，浙江天台抽水蓄能电站环境影响报告书编制过程中已委托浙江鼎清环境检测技术有限公司工程对工程所在区域进行了声环境和电磁环境现状监测。在此基础上编制完成了浙江天台抽水蓄能电站500kV开关站工程环境影响报告书（送审稿）。2021年9月16日由浙江环能环境技术有限公司在杭州组织召开了报告书技术评审会，我院根据专家评审意见对报告进行了修改，于2021年10月完成了浙江天台抽水蓄能电站50OkV开关站工程环境影响报告书（报批稿）。13关注的主要环境问题浙江天台抽水蓄能电站500kV开关站工程占地不涉及自然保护区、风景名胜区、森林公园、世界文化和自然遗产地、饮用水水源保护区等环境敏感区及其他生态保护红线管控区域。工程评价范围内无电磁环境、声环境保护目标，距离工程最近的居民点为开关站东北侧约500m处北山村北山。工程建设可能造成的环境影响主要包括对生态环境、电磁环境、地表水、环境空气、声环境、固体废物等方面的影响。浙江天台抽水蓄能电站500kV开关站地下主变洞、地面GlS楼、继保楼、门卫房、开关站进站道路等土建工程与浙江天台抽水蓄能电站工程主体同步建设，相关施工期等的评价内容也纳入主体工程一并评价。工程施工期生态环境影响、声环境影响、大气环境影响、固体废物处置、施工废水影响等引用浙江天台抽水蓄能电站环境影响报告书相关结论进行阐述，本报告重点分析和评价开关站运行期电磁环境影响、地表水环境影响、声环境影响等内容。其中电磁环境影响主要对地面开关站和地下主变洞内主变压器的电磁环境影响进行分析；地表水环境影响主要分析运行期开关站生活污水和地下主变洞事故油的影响；声环境影响重点对地面开关站运行噪声进行影响预测。1.4. 报告书主要结论根据环境现状监测结果、环境影响预测和环境保护措施等分析和评价，浙江天台抽水蓄能电站500kV开关站工程建设符合国家环境保护相关法律法规，符合电网规划。本工程属于浙江天台抽水蓄能电站工程配套工程，地面开关站位于下库大坝上游约IlOOm,工程选址不涉及自然保护区、风景名胜区、世界文化和自然遗产地、饮用水水源保护区等生态环境敏感区及其他生态保护红线管控范围。从环境保护角度分析选址合理，工程建设对当地社会效益、经济效益较明显。在采取并落实相应的环境保护及环境管理措施后，工程建设对当地电磁环境、声环境、生态环境及水环境等影响满足国家相关标准要求，从环境保护角度分析，浙江天台抽水蓄能电站500kV开关站工程的建设是可行的。2 .总则2.1. 编制依据2.1.1. 国家法律、法规及规范性文件（1）中华人民共和国环境保护法（修正），2015年1月1日起施行；（2）中华人民共和国环境影响评价法（修正），2018年12月29日；（3）中华人民共和国固体废物污染环境防治法（修正），2020年9月1日起施行；（4）中华人民共和国水污染防治法（2017年修正），2018年1月21日起施行；（5）中华人民共和国环境噪声污染防治法（修订），2018年12月29日；（6）中华人民共和国大气污染防治法（修正），2018年10月26日；（7）中华人民共和国水土保持法（修正），2011年3月1日起施行；（8）中华人民共和国森林法，1998年4月29日；（9）风景名胜区条例（修订），2016年2月6日；（10）建设项目环境保护管理条例（修正），国务院第682号令，2017年10月1日起施行；（11）建设项目环境影响评价分类管理名录（2021年版），生态环境部令第16号，2021年1月1日起施行；（12）产业结构调整指导目录（2019年本），国家发展和改革委员会令第29号；（13）电力设施保护条例，2011年1月8日修正；（14）关于进一步加强环境保护信息公开工作的通知环境保护部（环办2012134号），2012年10月31日；（15） 建设项目危险废物环境影响评价指南，2017年10月1日；（16）国家危险废物名录（2021年版），2021年1月I日起施行。2.1.2. 地方性法规（1）浙江省建设项目环境保护管理办法（2021年修正），（浙江省人民政府令第364号），2021年2月10日起修正版施行；（2）浙江省大气污染防治条例（修订），2020年11月27日浙江省第十三届人民代表大会常务委员会第二十五次会议；(3)浙江省水污染防治条例,浙江省第十二届人大常委会公告第74号，2017年11月30日修正，2018年1月1日起施行；(4)浙江省固体废物污染环境防治条例，2017年9月30日；(5)浙江省陆生野生动物保护条例，2004年7月30日；(6) 浙江省重点保护陆生野生动物名录，2016年2月17日；(7)浙江省一般保护陆生野生动物名录，2016年3月4日；(8)浙江省环境保护厅关于印发建设项目环境影响评价信息公开相关法律法规解读的函(浙环发(2018)10号)，2018年3月23日；(9)浙江省人民政府关于浙江省水功能区水环境功能区划分方案(2015)的批复(浙政函(2015)71号)，2015年6月29日；(10)浙江省人民政府关于发布浙江省生态保护红线的通知(浙政发(2018)30号)，2018年7月20日；（三）浙江省生态环境厅关于印发浙江省“三线一单”生态环境分区管控方案的通知(浙环发(2020)7号)，2020年5月23日；(12)浙江省建筑工地施工扬尘控制导则(浙建发(2017)349号)，浙江省住房和城乡建设厅，2017年10月17日；(13)天台县“三线一单”生态环境分区管控方案，天台县人民政府，2020年7月。213技术导则、规范(1)建设项目环境影响评价技术导则总纲HJ2.1-2016；(2)环境影响评价技术导则(3)环境影响评价技术导则(4)环境影响评价技术导则(5)环境影响评价技术导则(6)环境影响评价技术导则输变电HJ 24-2020；声环境HJ2.4-2009；生态影响HJ19-20U； 大气环境HJ 2.2-2018； 地表水环境HJ2.3-2018；(7)交流输变电工程电磁环境监测方法(试行)HJ681-2013(8)建设项目环境风险评价技术导则HJ/T169-2004；(9)输变电建设项目环境保护技术要求(HJ1113-2020)02.1.4.环境标准(1)电磁环境控制限值(GB8702-2014)；(2)环境空气质量标准(GB3095-2012)；(3)大气污染物综合排放标准(GB16927J996)；(4)地表水环境质量标准(GB3838-2002)；(5)污水综合排放标准(GB8978-1996)；(6)声环境质量标准(GB3096-2008)；(7)工业企业厂界环境噪声排放标准(GB12348-2008)；(8)建筑施工场界环境噪声排放标准(GBl2523-2011)；(9)危险废物贮存污染控制标准GB18597-2001021.5.设计文件及评审意见(1)国家能源局关于浙江省抽水蓄能电站选点规划的批复(国能新能(2013)167号)，国家能源局，2013年4月22日；(2)国家能源局关于浙江省抽水蓄能电站选点规划调整有关事项的复函(国能函新能(2018)116号)，国家能源局，2018年9月28日；(3)浙江天台抽水蓄能电站可行性研究阶段施工总布置规划专题报告(审定稿)，中国电建集团华东勘测设计研究院有限公司，2021年3月；(4)浙江天台抽水蓄能电站预可行性研究报告(审定本)，中国电建集团华东勘测设计研究院有限公司，2018年12月；(5)关于印送浙江天台抽水蓄能电站预可行性研究报告审查意见的函(水电规规(2019)14号)，2019年1月；(6)浙江天台抽水蓄能电站可行性研究阶段枢纽布置格局专题报告(审定稿)，中国电建集团华东勘测设计研究院有限公司，2021年3月；(7)关于印送浙江天台抽水蓄能电站可行性研究阶段枢纽布置格局专题研究咨询报告的函(水电咨水工202140号)，中国水利水电建设工程咨询有限公司，2021年4月2B；(8)浙江天台抽水蓄能电站可行性研究阶段正常蓄水位选择专题报告(审定稿)，中国电建集团华东勘测设计研究院有限公司，2021年3月；(9)关于印送浙江天台抽水蓄能电站可行行研究阶段正常蓄水位选择专题报告审查意见的函(水电规规202163号)，水电水利规划设计总院，2021年4月19B;(10)浙江天台抽水蓄能电站可行性研究阶段施工总布置规划专题报告(审定稿)，中国电建集团华东勘测设计研究院有限公司，2021年3月；(11)关于印发<浙江天台抽水蓄能电站可行性研究阶段施工总布置规划专题报告审查意见的函(水电规施202120号)，水电水利规划设计总院，2019年4月11日;(12)浙江天台抽水蓄能电站环境影响报告书(送审稿)，中国电建集团华东勘测设计研究院有限公司，2021年8月。22评价因子与评价标准221.评价因子根据环境影响评价技术导则输变电(HJ242020),本工程主要环境影响评价因子见表2.2-10主要环境影响评价因子汇总表表2.2-1评价阶段评价项目现状评价因子单位预测评价因子单位施工期声环境昼间、夜间等效声级，LcqdB（八）昼间、夜间等效声级，UdB（八）生态环境生态系统及其生物因子、非生物因子-生态系统及其生物因子、非生物因子-地表水环境pH、COD、BoD5、NH3-Ns石油类mgm3pH、COD、BOD5、NH3-N>石油类mgm3运行期电磁环境工频电场kV/m工频电场kV/m工频磁场T工频磁场T声环境昼间、夜间等效声级，LeqdB（八）昼间、夜间等效声级，LeqdB（八）地表水环境pH、COD、BOD5、NHs-N石油类mgm3pH、COD、BoD5、NH3-N、石油类mgm3222.评价标准根据各环境功能区划，本次评价采用的评价标准如下。(一)电磁环境根据电磁环境控制限值(GB8702-2014),公众曝露的电场、磁场、电磁场(lHz300GHz)强度控制限值应满足表2.2-2的要求。公众曝露控制限值表2.2-2频率范围电场强度E(VZm)磁场强度H(AZm)磁感应强度B(T)等效平面波功率密Seq(Wm2)lHz8Hz800032000/尸40000/28Hz25Hz80004000/54000/0.025kHz-1.2kHz200/4/54L2kHz2.9kHz200/3.34.12.9kHz57kHz70IO/12/57kHz-100kHz4000/10/12/0.1MHZ3MHz400.10.1243MHz30MHz67/1/20.17,z20.21/,/212/30MHZ3000MHz120.0320.040.43000MHz”153000MHz0.22,z20.00059,z20.00074,z2/75005GHz3OOGHz270.0730.0922注1：频率/的单位为所在行中第一栏的单位。注2：0.1MHZ300GHz频率，场量参数是任意连续6分钟内的方均根值。注3：10OkHZ以下频率，需同时限制电场强度和磁感应强度；IoOkHZ以上频率，在远场区，可以只限制电场强度或磁场强度，或等效平面波功率密度，在近场区，需同时限制电场强度和磁场强度。注4：架空输电线路线下的耕地、园地、牧草地、畜禽饲养地、养殖水面、道路等场所，其频率50HZ的电场强度控制限值为IOkVm,且应给出警示和防护指示标志。本项目频率为50Hz,属于IoOkHZ以下频率，需同时限制电场强度和磁感应强度。根据电磁环境控制限值(GB8702-2014),本工程工频电场强度控制限值为4000Vm,工频磁感应强度控制限值为100T0(二)声环境根据天台县声环境功能区划，开关站拟建站址位于2类声环境功能区，声环境质量执行声环境质量标准(GB3096-2008)2类标准。主变洞和地下电缆所在区域位于位于1类声环境功能区，声环境质量执行声环境质量标准(GB3096-2008)1类标准。施工期噪声执行建筑施工场界环境噪声排放标准(GB12523-2011)；运行期地面开关站四周厂界噪声执行工业企业厂界环境噪声排放标准(GB12348-2008)2类标准限值。声环境评价标准详见表2.2-3O声环境评价标准表2.2-3标准(规范)名称标准分级主要指标标准值GB3096-2008声环境质量标准2类LCq昼间60dB（八）夜间50dB（八）GB12348-2008工业企业厂界环境噪声排放标准2类Leq昼间60dB（八）夜间HOdB（八）GB12523-2011建筑施工场界环境噪声排放标准限值Leq昼间70dB（八）夜间55dB（八）(三)水环境浙江天台抽水蓄能电站500kV开关站工程周边无地表水体。作为浙江天台抽水蓄能电站的组成部分，浙江天台抽水蓄能电站500kV开关站工程土建部分与浙江天台抽水蓄能电站同步建设，不再单独设置施工营地、混凝土拌合系统、砂石加工系统等临时设施，施工生产系统均利用浙江天台抽水蓄能电站主体工程生产系统，临时生活区纳入主体工程的承包商营地。5OOkV开关站运行期采用远程集中监控，站内无常驻人员，仅考虑少量巡视人员，少量污废水经开关站内地埋式污水处理装置(lth)处理后，回用于站区绿化，不外排。(四)大气环境工程区环境空气执行环境空气质量标准(GB3095-2012)二级标准。施工期大气污染物排放执行大气污染物综合排放标准(GB16297-1996)的无组织排放监控浓度限值。工程运行期不产生大气污染物。环境空气质量标准限值详见表2.2-4o大气污染物排放标准见表2.2-5o环境空气质量标准一览表表2.24单位：mgm3标准类别标准名称标准等级指标TSPNO2环境质量标准环境空气质量标准(GB3095-2012)二级标准日均值0.30.05年均值0.20.1表225大气污染物排放标准一览表单位：mgm3标准类别标准名称标准等级指标TSPNO2大气污染物排放标准大气污染物综合排放标准(GBl62971996)无组织排放监控浓度限值监控点为周界外浓度最高点1.00.12(NOx)23评价工作等级根据相应评价技术导则，并结合工程特点和环境特点，确定各环境要素的评价等级如下：(1)电磁环境按照环境影响评价技术导则输变电(HJ242020),根据同电压等级的变电站确定开关站电磁环境影响评价等级，50OkV及以上户内式、地下式变电站评价工作等级为二级；本项目500kV开关站GIS配电装置为户内式，主变为地下式，出线电缆位于地下，因此，确定本工程电磁环境影响评价工作等级为二级。(2)声环境按照环境影响评价技术导则声环境(HJ2.4-2009)第5条的规定”建设项目所处的声环境功能区为GB3096规定的1类、2类地区，或建设项目建设前后评价范围内敏感目标噪声级增高量达35dB（八）含5dB（八）,或受噪声影响人口数量增加较多时，按二级评价”。本工程地面开关站拟建站址位于2类声环境功能区，主变洞和地下电缆所在区域位于1类声环境功能区；其中主变洞和地下电缆深埋地下，且主变洞山顶周边无声环境敏感点，地面开关站声环境影响评价范围内无声环境敏感点。因此，本工程的声环境影响评价工作等级定为二级。(3)生态环境本工程占地纳入浙江天台抽水蓄能电站主体工程征占地中，不需新征用地。按据环境影响评价技术导则生态影响(HJ19-2011),本工程50OkV地面开关站占地面积约00392kK小于2km?。工程不涉及特殊生态敏感区和重要生态敏感区，因此，确定本工程生态影响评价工作等级为三级。(4)环境空气根据抽水蓄能电站500kV开关站项目特点，本工程建成后正常情况下不产生大气污染物，工程施工期环境空气影响在浙江天台抽水蓄能电站环境影响报告书中已进行了预测评价，本报告摘录其相关内容。(5)地表水环境开关站本身不配备运行值守人员，由抽蓄电站运行管理人员负责调度运行，站内无常驻人员，仅有少量巡视人员。工程建成运行后污废水量不大，主要污染物为pH、SS、CODcrBOD5、氨氮、石油类等，且经地埋式污水处理设施处理后回用于站区绿化，不外排。根据环境影响评价技术导则地表水环境(HKr2.32018),确定地表水环境影响评价的工作等级为三级Bo工程施工期地表水环境影响在浙江天台抽水蓄能电站环境影响报告书中已进行了预测评价，本报告摘录其相关内容。(6)地下水环境根据环境影响评价技术导则地下水环境(HJ610-2016),500千伏及以上输变电工程属于第IV类地下水环境影响型建设项目，可不开展地下水环境影响评价。2.4. 评价范围2.4.1. 电磁环境根据环境影响评价技术导则输变电(HJ242020),本工程50OkV开关站电磁环境影响评价范围为站区围墙外50m范围内，地下主变洞外50m范围内，出线电缆管廊两侧边缘各外延5m范围。2.4.2. 生态环境根据环境影响评价技术导则输变电(HJ242020),本工程50OkV地面开关站生态环境影响评价范围为站区围墙外500m范围内。地下电缆生态环境影响评价范围为地下电缆两侧各50m范围内。2.4.3. 声环境根据环境影响评价技术导则声环境(HJ2.4-2009)、环境影响评价技术导则输变电(HJ24-2020),本工程500kV地面开关站声环境影响评价范围为站区围墙外20Om范围内。4台主变布置于地下主变洞内，距地表垂直距离约60Om,本工程主变声环境影响评价范围为主变洞外200m范围内。出线电缆均位于地下，不进行声环境影响评价。2.5. 环境敏感目标2.5.1. 电磁环境保护对象：本工程电磁环境评价范围内无居民住宅、工厂等有公众居住、工作或学习的建筑物。工程外环境关系见图2.51,地面开关站外环境关系见图2.5-2«保护要求：电磁环境敏感目标的电磁环境满足电磁环境控制限值(GB8702-2014)表1中公众曝露限值的相应要求，即工频电场强度、工频磁感应强度分别满足4kVm,100T的公众曝露限值要求。2.5.2. 声环境保护对象：工程声环境评价范围内无居民点，保护对象为评价范围内声环境质量。保护要求：声环境质量满足声环境质量标准(GB3096-2008)2类标准要求；运行期开关站厂界噪声满足工业企业厂界环境噪声排放标准(GB12348-2008)2类标准。2.5.3. 境空气保护对象：评价范围内无居民点，保护对象为评价范围内环境空气质量。保护要求：加强施工管理和污染控制，使大气污染物排放强度满足大气污染物综合排放标准(GB16297-1996)的无组织排放浓度限值，同时使周边的环境空气符合环境空气质量标准(GB3095-2012)二级标准。2.5.4. 水环境保护对象：开关站周边无地表水体，主要保护对象为区域水体水环境质量。保护要求：施工期和运行期各类污废水经处理后回用，不乱排。本工程与浙江省地表水(环境)功能区划的位置关系见图2.5-3o2.5.5. 生态环境保护对象：工程所在区域植被、动物(评价范围内未发现有珍稀保护野生动植物分布)，水土保持设施等。保护要求：加强施工期管理，避免扰动施工管理区范围外的动植物，施工结束后，对各类临时施工场地实施植被恢复。2.6. 评价重点鉴于浙江天台抽水蓄能电站工程土建整体统一施工，本项目作为其组成部分，本项目的土建内容纳入主体工程，相关施工期等的评价内容也纳入主体工程一并评价，本报告重点评价工程设备安装及运行过程的环境影响。重点分析和评价运行期电磁环境影响、声环境影响、地表水环境影响、生态环境影响等内容。M电磁'严加,'图25%工胫小汽小宜及外用，Z监测命f1500k他面开关砧：:二：电则“评帧IM电气、月科督M点位图2.5-2地面500kV开关站外环境关系及监测点位图3.建设项目概况与分析3.1. 项目概况3.1.1. 浙江天台抽水蓄能电站工程浙江天台抽水蓄能电站5OOkV开关站工程为浙江天台抽水蓄能电站工程的配套工程，以下简要介绍主体工程基本情况。（1）工程规模浙江天台抽水蓄能电站位于浙江省天台县坦头镇、泳溪乡境内，上库（坝）位于苍山北侧的一沟源洼地内，下库位于棚溪龙王堂村河段。输水系统和地下厂房位于上、下水库间的山体内。天台抽水蓄能电站为日调节纯抽水蓄能电站，装机容量为1700MW（4×425MW）o上水库（坝）位于苍山北侧的一沟源洼地内，正常蓄水位为953m,死水位为918m,调节库容636万m3；下水库位于棚溪龙王堂村河段，正常蓄水位为204m,死水位为185m,调节库容717万irf。电站枢纽建筑物主要由上水库、下水库、输水系统、地下厂房和地面开关站等组成。（2）枢纽布置方案枢纽工程主要建筑物由上水库、下水库、输水系统、地下厂房和地面开关站等组成。枢纽布置见图3.1-lo上水库上水库位于苍山北侧的沟源洼地内，冲沟近南北走向，东、南、西三面环山。正常蓄水位953.00m,死水位918.00m。主要建筑物有挡水主坝、副坝、进/出水口、库岸公路、库盆防渗与防护等。上水库主坝采用混凝土面板堆石坝，坝顶高程956.50m,最大坝高62.5m,坝顶长566m。坝体上、下游坡比均1:1.4,下游坝坡每隔约25m设一级宽3.0m的马道，下游坝坡采用框格梁植草护坡。上水库副坝采用混凝土防渗墙混合坝，坝顶高程956.50m,最大坝高24.00m,坝顶长280m。上游坝坡坡比1:2。下游坝坡坡比l:2.0o上水库不设溢洪道。上水库库盆防渗采用垂直防渗型式，采用帷幕灌浆防渗，沿主坝趾板线基础、副坝防渗墙底部及东侧库岸公路中心线全线进行帷幕灌浆。主坝及副坝左、右岸帷幕灌浆沿坝轴线分别向两端延伸，防渗帷幕延伸至与隔水层（qSLu）界线相接。由于上水库天然库容较小，为满足装机要求需对库盆进行开挖，结合主、副坝填筑需要的堆石料及土料进行开挖。库底EL918m平台及东、西两侧库岸的开挖坡形成，库底平台高程即为死水位918.0m。上水库环库公路基本沿着坝顶高程956.50布置，单向通行路面宽度7.5m,采用混凝土路面，路侧设排水沟。输水系统输水系统主要建筑物由上水库进/出水口、引水上平洞、上斜井、中平洞、下斜井、下平洞、引水钢岔管、引水钢支管、尾水支管、尾水岔管、尾水隧洞、尾水调压室、下水库进/出水口等组成。输水系统总长约3684.5m（沿3#机），其中引水系统全长约1827.7m,尾水系统全长约1856.8m。上水库进/出水口布置于主坝与副坝之间的东库岸，根据地形地质条件，采用侧向闸门竖井式布置。两进/出水口平行布置，轴线方位角为N70oW,中心线间距为30.5mO进/出水口由拦污栅段、扩散段、平方段、事故检修闸门井组成。进/出水口底板高程903.0Om,闸门检修平台高程958.50m,与上库坝顶同高。引水系统采用两洞四机布置，平面呈折线布置，主洞轴线间距为30.5nA41.3m,2#引水系统平行布置，方位角由N70。W转为N22。¥。引水系统立面采用上、下两级斜井布置，斜井角度均为58。，引水上、下斜井长度约841.5m。在511.75m高程设置中平洞，长537.2m。在厂房轴线上游约70m处设置三个“V，形内加强月牙肋型钢岔管，4条高压钢支管方位角N4（W,呈斜向70。进入厂房，与球阀上游延伸段相接。引水系统内水压力高，本阶段考虑从上平洞末端开始采用钢板衬砌，钢衬长度1644.6mo上平洞直径为6.8m,采用钢筋混凝土衬砌，衬砌厚度0.6m；上斜井、中平洞、下斜井直径为6.6m、6.2m、5.8m,下平洞直径54m；钢岔管主管直径4.0m,引水支管直径2.8m,至厂前渐缩为2.2m。尾水系统亦采用两洞四机布置，立面采用“一坡到底”的布置形式。尾水支管直径为5.0m,为防止尾水支管内水外渗影响主变洞和母线洞内的电器设备，尾水支管采用钢衬，长U5.8m（1#尾水支管），四条尾水支管通过两个钢筋混凝土岔管与两条尾水隧洞相接，在尾水岔管下游约20.0m处布置带上室的阻抗式调压室，大井直径12m,阻抗孔直径5m,经尾调通气洞与岸坡道路相连。尾水隧洞直径6.6m,采用钢筋混凝土衬砌，衬砌厚度0.6moUaiMI下库进/出水口位于下水库右岸龙王堂村，距离下水库大坝约430m,两个进/出水口平行布置，轴线方向N46OW,轴线间距为30.5m。采用侧向闸门竖井式，竖井采用半井半塔式布置。进/出水口底板高程为170.00m,检修闸门孔口尺寸5.4mx6.8m（宽X却,检修平台高程218.6m,由交通桥与S314省道连接。拦污栅检修平台高程185.5m,利用施工道路改建与进场公路连接。地下厂房和开关站地下厂房位于输水系统的中部，距上/下库进/出水口距离分别约为1308m和1790m,轴线方向为N3（E,厂房所处位置山体雄厚，地下厂房上覆岩体厚约620670m,地下厂房岩体较完整完整，岩体强度高。围岩类别以III类为主，局部断层破碎带为IV类，厂区地应力中低等，地质条件良好，具备修建大跨度地下洞室的地质条件。厂房内安装4台单机容量为425MW的可逆式水泵水轮机发电电动机组。地下厂房采用引水钢管70。斜进厂，主副厂房洞、主变洞、尾闸洞三大洞室平行布置方式。主副厂房洞尺寸为192.4m×25.0m×58.9m（长X宽X高）,主变洞为185.8m×21m×23m（长X宽X高）。厂房与主变洞间设4条母线洞、1条主变交通洞和1条交通电缆洞。尾闸洞开挖尺寸为146m×8m×20.75m（长X宽X高）。地面开关站位于下库大坝上游约IlOOm,场地高程为281m,平面尺寸185mx40m（长X宽），布置有GIS室、继保楼以及地面出线场。电缆出线采用短斜井+平洞的方式，出线洞长约为1306m,断面净尺寸5.7x7.8m（宽X高）。进厂交通洞在施工期为厂房开挖的主要施工和运输通道，运行期为主要的交通、通风及安全疏散通道。洞口位于九龙潭沟沟口上游左岸，距离下库大坝约480m,洞口场地高程为216.5m,全长约1937m,平均纵坡6.35%,断面净尺寸7.8×7.8m（宽X高）。通风兼安全洞是厂房通风及安全疏散通道，同时也是厂房顶拱开挖的施工通道。洞口同进厂交通洞共用场地，位于九龙潭沟沟口上游左岸、洞口紧靠进厂交通洞上游布置，距离下库大坝约480m,全长约1584m,平均纵坡5.85%,断面净尺寸&8x7.0m（宽X高）。下水库下水库位于棚溪上游龙王堂村河段，正常蓄水位204.0m,死水位185.0m。主要建筑物有挡水大坝、右岸自由溢流式竖井溢洪道、左岸导流泄放洞等。下水库采用混凝土面板堆石坝，坝顶高程209.0m,坝顶宽8.0m,坝顶长420.0m,最大坝高71Om（趾板处）。坝顶上游设钢筋混凝土防浪墙，防浪墙顶高程210.20m,高浙订玉门抽水荒能电玷50OkV开美站1理环境影响报看行3.7m。坝体上游坝坡坡比为1:1.4,下游坝坡坡比1:1.4,高程184Om以下每25m设一级马道，宽3.0m,填筑总量约165万m坝后设堆渣体，堆渣顶高程190.0m。考虑交通、观测需要，从堆渣坡脚设之字路通往顶部190.0m平台，再从190.0m平台沿下游坝面设之字路通往坝顶，路宽6.0m。大坝下游坝坡高程190.Om以上及堆渣体下游坡面设置混凝土网格梁，网格内采用植草皮护坡。竖井溢洪道位于大坝右岸九龙潭沟末端，采用右岸导流洞改建竖井式溢洪道，溢洪道主要由环形堰、竖井段、压坡段、退水洞段、明渠段、挑流鼻坎和下游护坦等建筑物组成，总长533.5m。溢流堰为环形自由溢流堰，堰顶高程204.0m（同正常蓄水位）。竖井段直径为5m的圆形，竖井最大落差46m,其中正常水位与退水洞起点高差为36m,水垫厚度为IOmo退水洞净空尺寸为4.0mx53m城门洞型，底坡坡度为3.75%。溢洪道出口消能方式采用挑流消能型式，坎顶高程148.0m,挑射角20.0%鼻坎后设长IOm的护坦，护坦后接预挖冲坑，水流经鼻坎挑起后进入预挖冲坑，然后引入棚溪。导流泄放洞结合下水库左岸导流洞布置进行改建。导流泄放洞布置在左岸，进口位于库内龙王堂村对面Iffi溪左岸山坡，导流洞进口底高程为165.0m,出口底高程为140.0mo改建后的泄放洞总长约873.1m,由拦沙井、进口段、洞身段、事故闸门井、钢管段、出口弧门室及出口消能工等建筑物组成。拦沙井井
