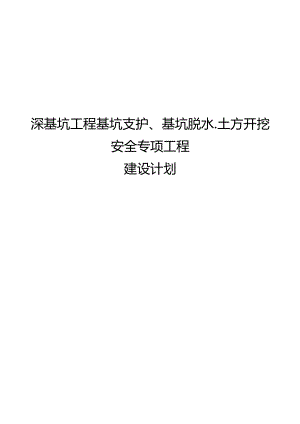

深基坑工程基坑支护、基坑降水、土方开挖安全专项施工方案设计.docx
深基坑工程基坑支护、基坑脱水.土方开挖安全专项工程建设计划项目概况及周边环境一、项目概况明发某世贸中心项目位于某新区上海路以东、华光路以南、新新西路以西。靠近某市政中心、体育公园和山东工业大学。项目总建筑面积843745.3m2,地上总建筑面积658492.811?,地下总面积152289.7m2,其中39F住宅14栋,33F住宅3栋,三层商业13栋,30FSOHO2栋1栋37F世贸大厦,4层大型建筑。有一个拥有5000多个地下停车位的购物中心。荣义路南面地下一层,整体基础标高-6m,局部主楼-7.5m;北区地下两层,整体基础标高TO.5m,局部主楼T2u主楼下方采用筏板基础+桩基础,筏板厚度2m,车库部分采用独立柱基础+整体防水底板,底板厚度30Omnb柱网间距为8X8m;地上结构:住宅和酒店式公寓为短框架肢剪力墙层高3.0m,大型商场为框架结构,世贸中心为框架芯管结构,具有层高3.64.Om。拟开挖的基础土方尺寸及大致标高见表1:表1开挖基础土方尺寸及标高长宽度深挖评论南楼280240-6m总开挖深度北区大厦290240-10.5m总开挖深度一、现场工程地质概况拟建工地地势一般平坦。一般而言,遗址区内地层为第四纪冲积和下面的洪积层,除地表杂填外,遗址基岩层为红砂岩。根据地质调查报告结果,调查揭示的与基坑工程密切相关的土层自上而下描述如下:第一层:素填土,灰褐色,疏松,主要由细砂和粘性土组成,底部有粗砂和砾石,部分地表为建筑垃圾。层厚2.803.80m,平均层厚2.91m。第二层:中砂,黄褐色,微密至中密状态,饱和,以石英砂为主,承载力高,压缩性低。层厚0.50-4.20m,平均层厚2.91%第三层:砾石,黄褐色,略致密,饱和。层厚1.24.IOm,平均厚度2.72m层:砾石,杂色,中密,饱和。层厚3.80-5.5Onb平均层厚4.29m。层:砂质泥岩,强风化,棕红色,厚2.80-3.80m,平均厚度3.25m。层:砂质泥岩,中度风化,棕红色,未出露。2、周边环境本项目位于某新区上海路以东、华光路以南、新新西路以西0紧邻某市政中心、体育公园、山东工业大学。规划范围内原有建筑已拆除,周边环境较为复杂:面向泄洪沟,东侧为待开发区域,现状为空地,未来将开发建筑;南北两侧分别面向人民路和华光路。2.编译依据一、编译原则在保证基坑工程安全可靠和坑内工程桩安全的前提下,力求经济合理、简单可行,缩短工期。2 .编译依据工程地质调杳报告三、施工图坑支撑”(JGJ120-1999)建筑与市政降水工程技术规范(JGJTU1-1998)建筑基础工程施工质量验收规范(GB50202-2000)4 .参考文献工程地质与土力学中国建筑工业出版社高层建筑施工手册中国建筑工业出版社整体建设部署5 .场地地质水文环境及周边环境分析基坑规模大,开挖深。拟建项目南区基坑轴线东西长约240m,南北宽约290m。基坑最大开挖深度整体为-6米,局部为-7.5米。地下室面积约70,OOOm2。考虑无坡度,土方开挖约480万m;12米。基区面积约68000m2,考虑边坡不平整,需开挖上方妁枷00m30基坑周围环境较为复杂。土壤是由具有连续孔隙的破碎矿物颗粒组成的多孔介质。当土壤中的孔隙完全饱和时,由于水的位置不同,能量不同,水会从高处向低处渗出。除拟建建筑第一层杂填土渗透性稍差外,其余各层均为饱和砂砾土,特别是开挖层大部分刚好在第二层土的粗砂层中,以及渗透性好,水量充沛,更容易造成土方边坡、滑坡、基管、流沙的发生。通过查阅相关资料,目前有以下几种方案可供选择;井点排水:设置三级管井进行排水,保证抽水量大于渗流。这种方案可能会造成周边市政道路的不均匀沉降。如果施工时间过长,个别井点可能会被堵塞报废。考虑。钢板桩:开挖前,将钢板桩打入地下。一方面用作基坑支护,另一方面可以有效防止地下水的侵入。但由于当地没有钢板桩施工公司,成本自然会增加。同时,打桩会产生很大的噪音,影响周边环境。止水市:浇筑地下连续墙或连续桩,一方面作为基坑支护,另一方面可以有效防止地下水的侵入,是一种常用的施工方法,但造价较高,如果造价高从减少方面考虑,也可以先挖4m,达到地下水位,再打6m左右的桩。如果在分级范围外打桩,则不考虑基坑的支护效果,桩径可小一些。明挖分期排水:通过分期开挖分期开挖排水沟进行排水,当水量较大时,可增加泵站,保证抽水量大于渗流。这种解决方案会导致周围建筑物的不均匀沉降。如果业主能有效保护100m以内的周边建筑物和市政道路,是最便宜的方案。初步方案上报,业主审核后,认为可以考虑这个方案,下面会详细介绍。本基坑施工方案主要解决以下问题:(1)防止开挖过程中基坑水土流失,保持开挖边坡稳定;(2)有效截断和泵入基坑的渗水,创造基坑无水工作环境。(3)定期观察周边建筑物,当周边建筑物的安全受到威胁时,及时向业主报告。6 .整体支持、挖掘和排水计划综合分析基坑工程的工程地质、水文条件、规模、深度及周边环境,本着保障基坑安全,兼顾周边环境安全、经济、速度的原则。本工程优化施工方案为护坡采用分段衬砌十分段排水沟渠排水十分段平整开挖。基坑开挖采用分级开挖的方法。第一层杂填土按1:05级配,第二层中粗砂按1:1级配,级配面内衬钢丝网水泥砂浆护坡。,平整后作为边坡防护的临时衬砌应满足施工需要。西侧距离泄洪沟较近的部分,宜采用护坡桩支撑。基础排水采用明挖排水沟方式。明渠排水沟最大的特点是可以看到地下水的变化,及时采取应对措施,在本项目地质调查报告不是很详细的情况下,这种方法更为有效。优势。考虑到一旦开挖到位,如果进水量大,会造成不可逆转的局面,因此决定分阶段开挖排水。本方案强调信息化方法的构建和反馈设计。由于深基坑施工在一定程度上具有不可预测性,工程地质水文调查数据、环境调查、设计计算模型难以与实际情况相匹配,因此我们强调对施工情况的实时监测。分析地质、水文条件和监测结果的变化,及时调整设计,达到控制变形和安全施工的目的。因此,深基坑工程必须进行信息化建设。整个过程监控和反馈动态设计流程如图1所示。图1信息化动态施工流程7 .整体建设部署该方案强调深基坑施工的整体性。基坑开挖、基坑支护和基坑排水是深基坑施工的三种不同施工措施。在实施过程中,它们是连续的、相互关联的、相互制约的。为成功实施本方案,开挖、支护、排水必须同步进行,施工同步进行。因此,将基坑工程作为一个系统工程进行研究和建设,是工程总体部署的一项重大原则,第一步:全开挖2m深。检查地质报告。通常,地下水位在地表。若达到含水层,可适当加大开挖深度。第二步:四周挖排水沟。如果含水层开挖过程中渗流过大,会导致周围砂层塌陷、中心管道或流土,无法控制开挖边沿和标高。挖掘机挖了一条四通八达的排水沟。排水沟初步设计宽Inb深Imo开挖后用粘土砖擦干挡土墙,并在沟底铺设一层红砖,方便清理。边坡衬砌和护坡应同时施工。为方便施工,排水沟开挖完成后,应及时用水泵(暂定功率200m'W抽水若沟内的水不能及时抽出,应适当增加泵的数量,直至抽水量大于入渗量,将排水沟排水。在进行下一步施工之前,几乎没有积水。第三步:在排水沟内开挖Im深。待排水稳定后,将排水沟开挖至Iln深。第四步:重复第二步和第三步的工作,直到开挖达到设计水平。重复第二步和第三步,直到开挖达到设计水平。大约需要5-6个排水沟。挖到设计水位后,在底部挖一条排水沟,一直抽水,保持基层不积水。8 .项目经理人员配置为确保本方案的有效实施,我司项目部成立了一支高效的技术团队,发挥相关人员的职能作用,满足施工现场的需求;项目部现有项目经理1人,执行经理1人,技术总监1人,技术员3人,质检员3人,专职安全员4人,材料工程师4人,资料技术员4人,设备技术员2人。有计划会计师4人,电气工程师2人,木工工头1人,钢工工头1人,混凝土工头1人,泥瓦工工头1人。项目经理名单如图2所示。图2深基坑施工项目部施工组织设置降水设计施工方案9 .地下水量预测:由于地质调查报告没有提供岩土试验数据,我们只能通过查阅一些相关数据进行预测。据地质报告,开挖区以中粗砂为主,地表杂填层位于地下水位以上。考虑它的渗透。查阅相关资料,粗砂的渗透系数在aXlol和IOTCIn/s之间;中砂的渗透系数在aXloT和103cms之间。可知,本工程渗透系数最小值为IX10cm/s;最大值为9X101cms,>根据达西渗透定律,渗透流量可近似计算如下:Q=kA双=(l×103cms9×101cms)×100×100X300/10000=0.3cm3s270cm3/s2的平均渗透量,最大可以达到"方颉小'r0.97m3)若开挖整个基坑,每小时渗流为:A=(41X60)+(41+60)×2X3.5+55×17+(55+17)X2X3.1=4548m2需要注意的是,这只是初步估计,实际渗流长度是一个变量,不是100nl而是超过100n1,是最保守的估计。10 基坑脱水设计首先,为防止地表生活用水排入坑内,同时加强基坑内积水和雨水的及时排放,应在基坑周围设置截水沟。尽可能在地面上。截地沟尺寸为宽X深=0.5X0.5m。并连接到主下水道。分层开挖后,逐步设置排水沟。排水沟初步设计宽Inb深Imo开挖后,用粘土砖擦干挡土墙,并在沟底铺设一层红砖,方便清理。各阶段开挖后的排水沟应连通,并根据水泵数量设置水井。水泵采用150WQ200-10-15型,出口直径150mm,流量200m'/h。根据开挖情况及时设置水泵抽水。若沟内积水不能及时抽出,应适当增加泵数,直至抽水量大于入渗量:,排水沟内几乎没有积水,方可进行下一次施工。进行。下表是每层开挖后降水期间抽水量的估计值。(以南区为例)表1各层开挖后渗流及泵站班次估算表开挖水平部分开挖深度等级穿透长度/米水头损失/m水力梯度渗透率MAX/(米/小时)渗透率最小值/(米/小时)总流量MIN/(m3h)总流量MAX/(m3h)泵数量MAX/塔泵数量MIN/塔1西边02m1100.0010.010.00250.00南边02m130.0010.010.00250.00东02m130.0010.010.00250.00北02m170.0010.010.00250.000.000.0151112西边23m2100.0020.022500.28南边23m130.0020.022500.28东23m130.0020.022500.28北23m170.0020.012500.281.611447.7713西边34m3100.0030.032500.28南边34m130.0030.022500.28东34m130.0030.022500.28北34m170.0030.022500.282.362124.71114西边45m4100.0040.042500.28南边45m130.0040.032500.28东45m130.0040.032500.28北45m170.0040.022500.283.082770.41415西边56m5100.0050.052500.28南边56m130.0050.042500.28东56m130.0050.042500.28北56m170.0050.032500.283.763384.81716西边57.5m6100.0060.062500.28南边57.5m130.0060.052500.28东57.5m130.0060.052500.28北57.5m170.0060.042500.284.413967.9201口泵站班次进一步推算:根据上述计算结果,结合地质调查报告,开挖层中粗砂处于中等密度状态,其孔隙度不应处于最小值或最大值,而是一个中间值。因此,估计渗透系数也在中间值附近。基于这个考虑,第一层开挖可以不装水泵,第二层装4台水泵,第三层装6台水泵,第四层装7台水泵,第五层装水泵。层安装有7个水泵。六楼9个单元和10个单元。排水沟和水井的布置原则见图3。自然地面图3基础开挖断面示意图G50YC管用于泵管的固定位置。虽然容易损坏,价格相对便宜,但应通过加强施工管理,采取一定的防护措施来实施。11 基坑降水对环境的影响及对策基坑开挖排水后,水位的降低会改变工程地质体和基坑周围原有的平衡状态,使基坑周围土层的孔隙水压力降低,有效应力会增加,导致额外的载荷和相应的沉降。有鉴于此,对可能的危害程度做出正确的评估是非常必要的。但由于缺乏相关岩土试验数据,无法计算沉降值和沉降差。综合考虑,虽然浅层粘性土固结己经完成,但土层毕竟薄,下水位落差漏斗造成的土层沉降差不能很好调整。该层会迅速(相对于粘土)排水固结,造成不均匀沉降。建议业主可请地质调查单位进一步分析、计算和论证。经地勘单位分析论证,如果在基础施工期(初步估计为60d),对周边建筑影响不大。出于安全考虑,基础周围50m以内的建筑物应安装。沉降监测装置随时监测周边建筑物的沉降情况。12 基坑排水施工基坑排水施工主要包括开挖排水沟、积水井、设置水泵和排水管。其施工顺序为:排水沟机械开挖一人工清理一架设临时水泵一砌筑沟壁护坡一清理沟底及沟底护坡一人工开挖积水井一架设积水水泵一安装水泵以排放水管等。根据上述要求,排水沟开挖后,架设临时水泵,一边清扫一边抽水。清扫后立即筑护坡,并在靠近集水处的集中位置设置水泵。水泵的底部用窗纱包裹,以防止泥浆进入。为保证抽水的连续性,建议业主为施工现场提供双电源。此外,在施工过程中应使用一些柴油机泵,以确保即使在停电的情况下也能正常排水。水泵出水管采用G/50PVC管,应尽量埋设在开挖区外。在开挖区域内的排水管道两侧设置防护栏杆,并设置明显的警示标志,确保管道得到有效保护。在泵送过程中,应特别注意对泵送设备的保护。应设置专人对水泵进行管理和维护。即将排水时,应及时关闭水泵电源,以确保设备安全。应设置专人维修水泵。,及时解决。现场有4至5台应急备用水泵。一旦水泵损坏或水量增加,可及时补充。排水时的临时用电由专业电工进行后续检查维护,确保设备正常运行。基坑支护方案一、初步分析这个深基坑工程开挖很深。南部地区最大深度相对于标高为-7.5m,相对于室外地面为7.0m,北部地区最大深度相对于标高为T2m,相对于室外地面为IL0m。项目周边无建筑物遮挡,从经济角度考虑,整体边坡开挖。开挖区先后经历了混合填充层和中粗砂层。杂填层比较密集,没有地下水。坡度为1:0.5,足以满足施工要求。中粗砂层处于饱和水状态。基坑开挖后,地下水难免渗漏。渗水会引起土、沙的发生。因此,土方开挖后,该层坡度不稳定。支持措施。如上所述,排水沟应在开挖前挖好,排水后再开挖,使开挖区域尽可能干燥。在这种情况下,中粗砂层的开挖边坡也可以处于无水状态。有关资料表明,中粗砂的自然休止角约为60°,1:1的级配开挖应能保持砂体的稳定性。考虑到开挖后会有90天左右的基础施工期,期间会有降雨,可能会出现雨水入渗和生活用水流入。一旦有水,沙子就会顺流而下,甚至危及人员安全。因此,进行局部衬砌网格砂浆护坡是十分必要的。开挖排水沟时,地下水量比较大,包括抽水、清沟底、护墙等工作都是在有水的情况下进行的,尤其是在抽水之前,地下水渗入会造成沟墙土方塌方和滑坡,所以,这就像一场及时清理和保卫墙壁的战斗。由于在有水的情况下无法进行湿水泥工作,我们选择在开挖后用粘土砖擦干墙体,并在沟底铺设一层红砖,方便清理。地下水继续通过干砌粘土砖缝渗出,因此病体只承受边坡上沙子的横向压力,渗水压力很小。2、基坑支护设计分级开挖后的基坑边坡支护主要是中粗砂层的边坡支护,支护方法比较简单。一般可以保证在无水状态下进行。边坡上铺设一层实心粘土砖,保证支撑物处于稳定状态,施工时上下人员不会踩到边坡。如果边坡一直处于无水状态,经过简单的支护即可满足施工要求。如果有地下水渗漏,长期会造成边坡变形,然后在整体上做一层30mm厚的细石混凝土找平层。排水孔预留一定距离细石砂,以减少渗水对边坡土质的影响。边坡支护的具体方法如图3所示。挖掘机的上下部分、人员、设备是边坡支护的重点。为确保安全,该部分在土方开挖完成后浇筑100mm厚的CIO混凝土,并安装防滑条和维修栏杆。排水沟的沟壁支撑比较严密。排水沟开挖完成后,应及时清理坡面和沟底,并设置临时水泵抽水。由于排水沟开挖深度小于Inb在清扫的同时可以保护边坡。护坡采用粘土砖,沟底铺设一层红砖。干法砌筑挡土墙砌体初步选择宽度为240mm。除砌体接缝不使用水泥砂浆外,砌体均按砌体工程要求进行砌筑。确保挡土墙的连续性和完整性。挖掘机和人员上下排水沟预先用沟盖板预制,挡土墙完工后覆盖,保证施工设备和人员畅通。排水沟的防护墙和底部见图4。图4排水方式在基坑深度不同的部位,发生塌陷会影响基础土质。在这些地方,需要修建挡土墙,以保证边坡的稳定性和基础开挖的正确尺寸。开挖后需要浇筑水泥。砂浆实心粘土嵇挡墙,挡墙宽度初步设计为37Omnb砌筑时设置排水管和减压。3、基坑支护对环境的影响及对策根据现场实际情况,基坑西侧泄洪沟距最近的施工基坑仅7m,此处土方支护需要考虑到位。在开挖过程中,应注意及时进行护坡施工。在施工过程中,仍需对过程进行进一步的监控,发现问题及时向业主报告。4、基坑支护施工技术与方法基础开挖完成,上部排水沟排水基本稳定后进行边坡支护。基本上,土方开挖完成后,基坑支护由人力小车进行纵横两用。人工施工。边坡衬砌施工前,为减少坑壁土体的积水和含水量,在护坡处埋设塑料排水短管,一般12根,可增减。根据实际情况。在挡土墙顶部的地面上设置排水沟,沟旁一定范围的地面涂抹RO水泥砂浆,以利于地面排水。为保证施工安全,挡土墙顶部设置栏杆,材料可采用。2碗钢筋或4X8mm钢管架设;红砖挡土墙水泥砂浆表面保护工程需要与基坑开挖同时进行。为保证边坡满足设计要求和平整度,在设计边坡附近应停止大规模机械开挖,采用人工开挖,避免扰动边坡土体。水泥砂浆可用成品“焊接网条”预挂网,规格为1.8mm25mm。为先铺设“焊接钢筋网”,在钢筋网外布置12mm钢筋,间距50OmmX500mm100Omm×100Omm,将钢筋与“焊接钢筋网”焊接或绑扎钢筋”牢固,在钢筋相交处设置12un16mm的插入钢筋,插入斜面的深度一般为0.51.2m,如果打不进卵石,可以调整打入位置适量,然后涂抹平均厚度为5Toem的M15水泥砂浆。砂浆应覆盖“焊接网条”和固定钢筋,以免外露。对于可能发生局部坍塌的个别部位,可根据情况采用砌砖或现浇混凝土保护。为保证排除坑壁土体中的集水或渗水,设置25mm的短塑料排水管,伸入土体约0.10.5m,纵横间距一般为23u坡顶还应设置排水沟,并在一定范围的地面上涂抹水泥砂浆。安全栏杆设置位置与坡顶边缘的距离应在0.5Im左右,以免栏杆受力后坡顶倒塌。土方开挖施工方案一、开挖原理工程经验表明,由于地下工程中诸多未知因素的影响,深基坑开挖是一项风险工程。即使从己知条件设计出安全可靠的基坑施工方案,也应采用信息化方法施工。由于工程土质较差,基坑开挖应与基坑排水和基坑支护密切配合,基坑开挖应采取安全可靠的措施,严格组织和科学建设。特别是要坚持“认真开挖、快速支护、经常监测、早期治理”的原则,确保基坑边坡稳定和基坑工程安全。基坑开挖必须与基坑支护排水方案的实施相一致。充分考虑土方开挖的前提是开挖区处于无水状态。考虑到基坑支护万无一失,是开挖顺利进行的保障。,考虑到基坑脱水是开挖乃至基础施工全过程的核心。基坑开挖应遵循分层、分段、顺序开挖的原则。土方开挖设计应充分考虑时空效应,合理确定土方开挖层数、每层分段数、分段开挖工期、挡土墙宽度和高度;基坑土方开挖采用机械开挖与人工开挖相结合的方式。开挖顺序以先开挖周边排水沟、再开挖中部、自南向北逐层开挖为原则。基坑开挖机械不得与支护结构、降水系统和监控系统发生碰撞,严禁碰撞、挤压、拖拽工程桩。2.土方开挖设计设计概述.本工程±0.000相当于黄海标高34,900-36.800ma.本项目地下层立面分为南北两个区域,详见设计图。土方开挖前应做好必要的准备工作,如沙袋、木桩、竹板等消险材料,以防基坑开挖发生突发事件。开挖应严格按照施工和支护的设计深度进行,并注意逐层开挖。第一层挖2m深,再挖排水沟Inb排水1m,挖±1叱然后挖Im的排水沟。再排Inl水,再挖lm±,直至开挖达到设计标高。基坑开挖过程中,应尽量减少对地面的附加荷载,严禁在基坑一侧堆放或通过重型车辆。开挖底土时,保护上层支撑的边坡,不得与排水结构和支护结构发生碰撞。土方开挖后,及时施工支护结构,尽量减少土体变形,保证基坑安全。基坑各段台阶先分级进行机械开挖,然后人工修复到位。同层土方开挖施工宜分层分段跳挖施工,应急时便于回填回压。每次开挖每段长度不超过8m。及时检查现场排水系统,做好基坑周围地表水和基坑内积水的排疏疏浚,防止基坑裸露时间过长或被雨水浸湿。3、场地地质条件根据地质调查资料,开挖土为松散填土和原山坡表层土,土层富含地表水,含水量在30%左右;东侧临时施工道路及后期规划道路,考虑场地条件,弃土出路只能从东侧规划道路运输。根据现场情况,开挖从30#、33#楼开始,沿31#、34#楼向东出,利用现场铺设的临时施工便道运土,南侧先挖土。35#楼南面挖回31#楼开挖,4、工程量及主要设备投资地下室南北区总开挖运量约120万立方米,南北区分4区,各区约15万立方米;当天,挖掘工作分两个阶段进行。第一次,6台大型挖掘机带着20辆后八轮卡车进场进行土壤运输。第二次,3台大型挖掘机带着10辆后八轮卡车进场。五、本方案编制依据:施工单位提供的设计施工蓝图、国家行业标准和规范、建筑基础施工质量验收规范、安全操作规程。6、地下室土方开挖总体思路及部署本项目工期较为紧张,施工期为夏秋季雨较多。挖掘设备的准备工作必须提前安排;按设计和施工规范要求,地下室土方分两步开挖,以免扰乱老土。第一次从原场地标高开挖至地下层标高-6M,全部开挖。使用机械开挖运输土壤;第二次(基础主梁部分)采用人工开挖,配合大型挖掘机装载,八轮卡车运输。第二次开挖包括将地下室的单一基础土挖掘和运出场地。根据现场情况,第一次开挖从30#、33#楼开始,沿31#、34#楼向东出。现场铺设的临时施工便道用于运土。#在大楼南侧,回到31#楼开挖,从33#楼出口向北朝31#、32#楼方向行驶。第二次开挖时间是桩基基本完成时。开挖方向为从33#楼开始,出口至31#、34#楼中间。当开挖到达35#楼南侧时,将回到31#楼。开挖,从33#楼出口向北向31#、32#楼方向,与施工便道一起开挖。开挖深度应达到地下室楼板底部和楼板梁垫层底部,土方开挖后应及时做好基础垫层施工。.若土层含水率低,应采用自然级配,并用水泥砂浆铺设钢筋网,平整边坡。如果土层含水率高,雨季施工会阻止土壤冲入地下室造成淤泥和泥浆影响地下室施工,边坡支护宜采用土钉墙喷锚支护。网。大图)。开挖分级系数为1:0.3。坡顶采用砖环挡水沟,坡面上的水通过挡水沟引导至地势下部。以及排水、挡水沟和集水井的细节(地下室边坡支护和排水沟剖面图)。并每隔30米设置一个集水坑,具体布置详解(地下室开挖方案)。开挖后地下室雨水膨胀,地表渗水通过排污泵排入边坡挡水沟,再由挡水沟流至场地市政排水点。弃土场由施工方或土方施工队指定,弃土场用50装载机或推土机整平。施工道路在弃土时不得堵塞或随意翻倒。100C20ifWM50x25WB土钉墙面层立面构造出巢痴500,双面开孔士钉注浆详图14801000集水坑平面示意图o一 O_1000Z XlO O O300x500(300)排水沟蒯240磨砌集水鼬粉20厚水泥砂浆喋水墉00厚15破垫层7、土方开挖施工技术与方法基坑土方施工包括定位放线、土方开挖运输、探沟及地基局部处理。放样是根据定位确定的轴线位置画出基坑开挖边缘。基坑上部开口尺寸的确定应符合支护方案设计的要求。第一层土方开挖后,第二层土方开挖前,应进行二次放样,以此类推。本工程土方采用W40-C型挖掘机开挖,自卸车搬运土方,人工配合清槽方式。这种操作方式可以减轻劳动强度,加快工程进度。开挖应严格按照施工和支护的设计深度进行,并注意逐层开挖。第一层挖2m深,再挖排水沟Inb排水Inb挖土1m;然后挖Im的排水沟。再排Inl水,再挖lm士,直至开挖达到设计标高。基坑土方开挖采用机械开挖与人工开挖相结合的方式。开挖顺序以先开挖周边排水沟、再开挖中部、自南向北逐层开挖为原则。基坑开挖机械不得与支护结构、降水系统和监控系统发生碰撞,严禁碰撞、挤压、拖拽工程桩。施工进度表一、施工进度表施工进度计划见附件一2、施工进度控制流程项目管理部建立科学的组织体系和严格的进度执行控制工作制度,按照施工进度控制目标体系,系统地控制整个施工过程。进度执行系统执行监控、分析功能并循环运行。也就是说,随着施工活动的进行,信息管理系统按照信息流流程不断地将实际的施工进度信息反馈给进度控制器。一旦发现实际进度与计划进度存在偏差,系统将发挥控制作用,分析偏差原因,及时影响后续施工和总工期。相应调整进度,提出纠正偏差的方案和实施的技术、经济、合同保障措施,以及协调措施,争取有关单位的支持与配合。确认可行后,将调整后的新进度输入进度实施系统,施工活动继续在控制下运行。当出现新的偏差时,重复上述过程,直到建设项目完成。3、施工进度计划调查、整理及对比分析采用每口进度报告、运行状态报告、现场检查方式等,对施工全过程进行跟踪,收集信息。对勘察数据进行整理处理,形成与施工进度计划具有可比性的反映实际施工进度的数据。将施工的实际进度与计划进度进行比较,计算计划的完成程度和存在的差距,并经常结合计划图纸进行对比分析。4、工期调整经检查发现施工进度偏差后,判断该偏差对工期总工期及后续工作的影响,并根据工期要求提出处理建议,并进行调整。必要时制作。每次检查后,必须及时调整,力求在施工阶段在最短的时间内消化平衡偏差,以免造成太大影响。在原有网络计划的基础上,不改变工作之间的逻辑关系,而是采取必要的组织、技术和经济措施,压缩后续工作的工期,以弥补之前工作造成的负时差。工作。农忙季节和节假日停工保障措施(一)农忙季节和传统节日前,提前确定施工队伍的最高工作率,尽快做好施工队伍补充的准备。用经济手段约束不影响农忙季节和节假日工作率的承诺,明确奖惩条件,严格执行。(2)合理安排工期进度,在不影响总工期的情况下,尽量不要在农忙期和传统节日安排使用大量劳动力和普工的工序。(三)我单位对在农忙季节和节假口做出突出贡献的施工队给予奖励,对在农忙季节和节假口坚守岗位的劳动者给予财政补贴。工程机械配置方案表2施工设备及测量装置部署方案机械名称模型单位数量评论前铲挖掘机W50C6挖1.垃圾车最后八轮20土方搅拌机5004混凝土搅拌水泵150WQ200-10-15型36流走焊机30KVA4护栏生产切割机4护栏生产全站仪新台币一3521监视器经纬仪J22监视器等级DS36监视器钢带50公尺4监视器跑表2监视器劳动力需求计划劳动力需求计划见表3。表3劳动力需求计划工作类型人数评论普通工人60配合挖掘石匠60斜坡支撑机械4机械修理电工6临时用电液压4抽水确保质量的施工措施一、土方开挖质量保证措施开工前,应做好各级技术准备和技术底层工作。施工技术人员(领班)和测量师应熟悉图纸,掌握现场测量桩和标杆的位置和尺寸,并与土建代表一起办理桩检、验线手续。施工应配备专职检验员进行质量控制。要及时洒灰线,测量基坑开挖底线至基坑底部。及时控制开挖土的标高,使开挖面标高上的白点和灰点不少于2个。认真落实开挖示范制度,即在坡坑底部重新开挖时,有一段开挖后操作技能较好的工人,经验船师或质检员检验合格后使用作为模型继续挖掘。施工人员换班时,应交出开挖深度、边坡和作业方法,以保证开挖质量。挖坡时尽量用沟端驱动,挖掘机中心线应与边线对齐。必须坚持先挖土后挖坡的作业方法。土方开挖后,及时跟进混凝土垫层的浇筑,注意成品的保护。认真执行项目部制定的技术和质量管理体系。积累施工过程中的技术资料,如施工日记、设计变更协商、桩检、巡线记录等。土方工程完成后,绘制竣工图,由业主土建工程代表和质检人员共同对工程质量水平进行检查和评价。2、施工现场准备:基坑开挖前,应按施工要求布置施工区的供水、供电、排水系统、施工道路、基坑开挖临时坡道、施工设施、材料堆场和生活设施。建设计划。基坑开挖前应复查测量基准线和水准点。基准线和水准点应设置在不受基坑开挖影响的区域,施工过程中应注意保护工作。开挖区土壤应在基坑开挖前23周进行预浇水,以加快土壤的干燥,方便基坑内施工人员的作业,加快基坑的开挖和运输。挖掘过程中的泥土。基坑开挖前降水曲线应在坑底以下0.5Tnb如设计对降水深度有特殊要求,应满足设计要求。基坑开挖前,应对基坑周边花园的地下管线及构筑物进行调查,并要求专业管线单位公开基坑影响范围内管线的情况,办理绿卡等相关手续。根据保护对象距基坑的距离和重要性,相应制定监测保护措施,做好控制点监测工作,并记录原始数据备案。根据项目所在环境、土壤条件和支护形式的特点,合理选择挖掘机械和运输数量,合理配备挖掘机械。基坑开挖前应检查基坑开挖情况。检验内容包括围护结构强度、沉淀深度、基础加固强度等,应符合设计和规范的要求。各种传感器如应变计、轴向力计、孔隙水压力计、土压力计等,在埋地安装前应进行校准。水平仪、经纬仪、全站仪、倾角仪必须满足设计精度要求,并经国家法定计量单位检验校准,并在颁发证书的有效期内使用。3、开挖施工:基坑开挖应遵循“分层开挖、排水后开挖、禁止超挖”的原则,开挖方式和排水顺序应符合设计条件。对于面积较大的基坑,土方宜采用分区、对称开挖、分区、块排水等施工方法。应充分注意控制基坑变形,尽可能加快支护施工进程,减少无支护基坑的暴露时间。.1:1.5(垂直:水平)可用于粘性土层的分级。防止开挖过快、坡度过陡,造成过大卸荷,造成土体失稳、基土涌出、桩体倾斜等严重后果。除支护设计允许外,挖掘机械和车辆不得直接在边坡上作业,严禁挖掘机械与排水沟、工程桩、围墙、挡土墙发生碰撞。机械开挖至坑底标高以上20Cm左右的土应人工修补,以保证原土的完整性。基坑开挖至设计标高后,应清除浮土,待体验槽合格后方可进行下一道工序。建造。做好基坑排水明渠工作,确保基坑干燥,加快施工进度。坑内可采用明沟、盲沟和集水井进行排水。地面雨水回流并渗回坑内。不应堆放在基坑一侧,以尽量减少地面荷载。基坑开挖过程中,应加强围护结构的检查,发现渗漏应及时堵塞。加强对基坑及周边地下管线的监测。土方、支护、降水的施工要服从统一指挥,做好信息化建设,根据监测信息及时调整施工方案。基坑支护系统必须与主体结构的设计相匹配,以保证施工过程中主体结构的围护变形和不均匀沉降满足设计要求。开挖应符合下列要求:项目允许偏差或允许值/mm支柱基坑基坑开挖场地平整管沟地(路)地基人造的机械的主项目1海拔-5+30±50-50-502长度和宽度(从设计中心线到两侧测量)+200-50+300-100+500-150+1003坡设计要求一般项目1表面粗糙度2020502020基土设计要求基坑开挖后,应采取措施防止基坑被浸水,以免发生塌方和滑坡事故。制定土方施工方案时,应考虑以下问题:土方开挖和地下工程应尽量避免雨季施工;地下水位较高、基坑较深时,应在旱季施工,避免在地下水位以下施工,进行土方施工;为防止基坑浸水,除排水沟外,还应在基坑周围设置挡水堤,防止地下水流入基坑,并设置排水沟和集水井。在坑中抽水;基坑(槽)、管沟等土方工程的集水坑或集水井应根据当地工程地质资料和开挖的深度和尺寸选择。4、测量线和测量桩点的保护基坑开挖前,场内建筑物的所有红线桩和定位桩均经市规划部门勘察批准。桩基施工阶段红线桩和定位桩是否移位一目了然。如有位移,规划部门、设计单位和施工单位应研究处理方案。在路边道路和场内临时设施上做定位标记,便于观察。基坑开挖前,应根据施工图、基坑开挖坡度和批准的轴桩,测量并布置基坑开挖上下洞口的白灰线。因此,在基坑开挖前,必须将基坑开挖范围内的所有轴桩和基准点抽出施工活动区,然后用铁钉钉牢,并用大方木桩保护。一旦所有的测量桩和红线点验证完毕,项目部应派专人定期检查和复核,确保红线的准确性。5.确保质量的组织措施施工前应组织相关人员熟悉工程图纸和工程地质资料,参与设计交底。了解施工现场情况,调查周边道路、地下管线、邻近建筑物,掌握第一手资料。基坑工程的施工组织设计或施工方案应根据工程结构形式、实际地基开挖深度、地质条件、施工方法、周边环境保护要求、施工工期、气候和地面荷教等有关资
