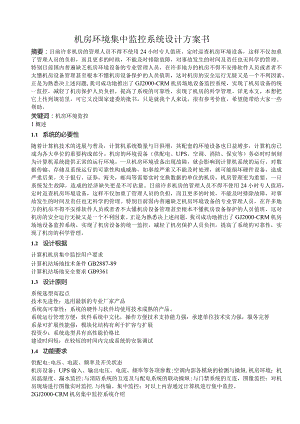

    机房环境集中监控系统设计方案书.docx

    机房环境集中监控系统设计方案书摘要:目前许多机房的管理人员不得不使用24小时专人值班,定时巡查机房环境设备,这样不仅加重了管理人员的负担,而且更多的时候,不能及时排除故障,对事故发生的时间及责任也无科学的管理。特别目前国内普遍缺乏机房环境设备的专业管理人员,在许多地方的机房不得不安排软件人员或者者不太懂机房设备管理甚至根本不懂机房设备保护的人员值班,这对机房的安全运行无疑又是一个不利因素。正是为熟悉决上述问题,我司成功地推出了GJ2000-CRM机房场地设备监控系统,实现了机房设备的统一监控,减轻了机房保护人员负担,提高了系统的可靠性,实现了机房的科学管理。详见本文,本想把它上传到规范里,可它又没国家建委的批书,只是就我个人来说,很有参考价值,希望能带给大家一些帮助。关键词:机房环境监控1概述1.1 系统的必要性随着计算机技术的进展与普及,计算机系统数量与日俱增,其配套的环境设备也日益增多,计算机房已成为各大单位的重要构成部分。机房的环境设备(供配电、UPS、空调、消防、保安等)务必时时刻刻为计算机系统提供正常的运行环境。一旦机房环境设备出现故障,就会影响到计算机系统的运行,对数据传输、存储及系统运行的可靠性构成威胁,如事故严重又不能及时处理,就可能损坏硬件设备,造成严重后果。关于银行,证券,海关,邮局等需要实时交换数据的单位的机房,机房管理更为重要,一旦系统发生故障,造成的经济缺失更是不可估量。目前许多机房的管理人员不得不使用24小时专人值班,定时巡查机房环境设备,这样不仅加重了管理人员的负担,而且更多的时候,不能及时排除故障,对事故发生的时间及责任也无科学的管理。特别目前国内普遍缺乏机房环境设备的专业管理人员,在许多地方的机房不得不安排软件人员或者者不太懂机房设备管理甚至根本不懂机房设备保护的人员值班,这对机房的安全运行无疑又是一个不利因素。正是为熟悉决上述问题,我司成功地推出了GJ2000-CRM机房场地设备监控系统,实现了机房设备的统一监控,减轻了机房保护人员负担,提高了系统的可靠性,实现了机房的科学管理。1.2 设计根据计算机机房集中监控用户要求计算机站场地技术条件GB2887-89计算机站场地安全要求GB93611.3 设计原则系统选型高起点技术先进性:选用最新的专业厂家产品系统高可靠性:系统的硬件与软件均使用技术成熟的产品。系统运行管理方便:软件系统中文化,操作方便技术支持能力强:承建单位技术实力强,服务完善系彖可扩展性能强:模块化结构有利于扩容与扩展投资少:系统选型具有高性能价格比建设时间短:在较短的时间内完成系统的安装调试1.4 功能要求供配电:电压、电流、频率及开关状态机房设备:UPS输入、输出电压、电流、频率等各项参数;空调内部各模块的检测与操纵.机房环境:机房温湿度、漏水监控;与消防系统的互连及与配电系统的联动操纵;与门禁系统的互连,图像监控:对机房现场进行图像实时监控.与传输。集中监控:对以上内容通过计算机进行集中监控。2GJ2000-CRM机房集中监控系统介绍2.1 概述由于机房建设的迅猛进展,机房监控有着非常广阔的应用市场。目前许多公司包含一些国外公司在内,都在开拓机房监控市场,但由于各类原因,却仍然存在许多问题国外工控软件成本高,而且没有机房管理功能开发完善的组态监控平台,投资大,周期长,且面临种种技术难题。如不使用组态监控系统,则每个工程都需要重新编程,工程施工周期长,可靠性低,保护烦恼,系统扩展十分困难,用户不可能自行完成软件的机房的管理功能不完善,不能起到机房辅助管理作用。我公司在汲取国外先进监控技术的基础上,结合中国机房管理的实际情况,自行开发与研制出了“GJ2000-CRM机房集中监控系统”。系统可对机房设备进行全面管理,监视各类设备的状态及参数,并可诊断设备部件情况。更为重要的是融合了机房的管理措施,不仅仅是简单的监视操纵。2.2 系统特点通用性:监控系统的设计符合国际工业监控与开放式设计标准可靠性:监控系统具有良好的电磁兼容性与电气隔离性能,不影响被监控设备正常工作。监控系统具有专家诊断动能,对通信中断、软件故障能够诊出故障并及时告警。监视各智能设备各部件的运行状态与工作参数全部硬件设备可靠性极高监控界面完全汉化,可根据用户要求随意设计界面。操作简单,只用一个鼠标即可完成现场的所有操作。监控系统网络通信协议符合国际网络协议标准,操作系统选用实时多任务管理的WINNT操作系统,标准开放式的数据库借口,可支持各类类型确数据库。兼容性支持世界各著名厂家提供的智能设备,实现完美的监控。目前系统兼容设备的品牌有:STULZ.1.IEBTRT、RC>HIROSS等机房精密空调。MGEEXIDESICON>LIEBERT>IMV等UPS。安全性: 系统强大的多媒体技术,对各类设备的报警提供专家处理提示与电话语音系统。电话语音系统可设六组电话号码,处于无人值守时,一旦有严重事件发生,系统会自动拨打所设置的号码(手机、BB机自动留言、电话),使用语音通知有关人员。 强大的报警处理功能。可区分I(M)O级报警级别,报警事件发生时,系统按事件级别排队报警,显示处理,并将系统界面自动切换到相应的报警画面。 强大的管理功能。对任一事件都针对机房的具体情况给出相应的处理提示,指导值班人员解决问题。软件系统的设计对系统管理与保护人员进行多级权限分类以区分限制各级别用户对系统的访问与操作能力。 强大的数据管理功能。可存储一年的数据,并用历史曲线显示任意一天的数据情况,最大值、最小值、平均值等。 提供网络版系统,可在任意网站上全面监视机房运行情况。 强大的网络管理功能,可全面监控主机、服务器、路由器等工作状态、数据流量、网络负荷。 严格的密码管理,确保系统运行安全。可与保安闭路系统联动,直接在监控主机上实现事件录象、回放可保护性 系统运行进行在线运行状态诊断与监测,能及时发现系统各功能单元故障情况,便于系统故障的保护处理。 软件系统的设计使用模块化结构设计与规范化标识保证软件的可保护性要求。扩充性统软硬件设计使用模块化可扩充结构及标准化模块结构,便于系统习惯不一致规范与功能要求的监控网络系统。2.3 系统构成系统由远程用户计算机、监控主机、计算机网络、智能模块、远程模块、协议转换模块、信号处理模块、多设备驱动卡及智能设备等构成。为了增强系统的功能,用户可根据需要选择配置多媒体声卡、智能电话语音卡、超级视频卡等设备2.3.1 系统结构系统使用开放式结构,支持各类传输网络,包含以态网、帧中继网、FDDI网、ATM网、PPP拨号网、令牌网等,只要网络能支持TCI/IP协议就可。系统硬件结构图如下系统以TCP/IP协议为基础,构成统一与便利的信息交换平台,各个子系统的实时运行信息可通过网关上传到监控中心的监控管理站。各监控管理人员均能够在授权下通过监控终端方便地浏览丰富的实时信息,监控与管理各子系统的实时工况。还能够通过开放数据库互联(ODBC)技术将系统集成SQL数据库与办公自动化与管理信息数据库互联,提供综合全面的信息与数据。系统通过使用分布式处理的基于美国微软公司的C0M/DC0M全球开放性协议的DCOM模块,并通过DCOM技术访问子系统,这样网络上的桌面系统用户就能够方便地通过DCOM组件有效地访问与操纵各下层监控子系统。软件系统结构图如下:子系统协议转换网关服务器为了实现基于Intranet网络的集成管理系统,对每个子系统或者智能设备的RS-485/RS-232串行接口、TCP/IP网络或者其它工业现场总线网络传送的实时信息,如空调机组,门禁系统,保安系统,消防系统,UPS,精密空调等系统设备信息,通过实时网关计算机上的协议转换程序,转化为符合TCP/IP协议的网络数据。网关计算机接有多种工业信号通讯网络,运行windowsNT操作系统,由于目前系统较小,网关服务器与监控管理站合并。监控管理站网络中心的监控管理站安装WindowsNT4.0Server操作系统,运行SQLServer7.0关系数据库,能够根据工业系统监控与管理的需要,建立集成系统数据库表单与视图,数据记录根据网关传来的值进行更新。网络中心数据的查询、共享、报表、备份、安全、保护等功能均由数据库系统提供很好的支持。系统整体结构图如下:GjzoooilttWSUMttn超"现站1超凝管理站2GJ20M二号木笫Iwi支符RSmRS485RS422TCP/IPSMQ等多押接口*WII*7UPS空,配电框度HfllM发帆水B2.3.2 监控主机监控主机是本地系统的监控中心,在WINNT下运行。根据用户需要可在监控主机内加配多媒体声卡、超级视频卡、智能电话语音卡、网卡、设备驱动卡等配件。低压配电系统、UPS电源系统、空调系统、环境系统等运行状态及环境系统状态,以数据的形式进入各自的RS485总线后,接入监控主机的设备驱动板,设备驱动板中有专用的通讯芯片,芯片上下载有各设备的驱动程序。可实现高速通讯。在内部管理模块的管理下,现场的数据按预先的按排,有条不紊地进入软件系统,由于软件使用多线程分时处理方式,硬件结构使用分布操纵管理模式,响应迅速,使监控计算机对现场设备达到实时监控。用户如选择智能电话语音卡,一旦现场设备特殊报警,系统会自动拨打设定的电话号码,使用语音方式通知有关人员,或者BB机自动留言以便及时处理。加配了超级视频卡的用户,还能够实现联动摄像,一旦设备报警,系统可自动启动指定的摄象机,并将视频信号直接录入在监控主机的专用超大容量硬盘上,并可直接在监控主机上回放2.3.3 智能模块智能模块用于采集操纵模拟量、开关量等信号,将信号传输给监控主机,并同意监控主机的操纵信号。智能模块分为四种,即智能模拟量采集模块,智能开关量采集模块,智能操纵输出模块,智能测控单元。智能模块使用RS485通讯接口,能够远传。智能测控模块可独立运行,采集操纵各类设备。系统使用智能模块实现对非智能设备的监控。2.3.4 嵌入式工控机嵌入式工控机体积小,可独立运行。用于采集信号,输出操纵信号,并可直接监控UPS、空调等智能设备。比较适用于监控异地无人职守的小型机房。2.3.5 客户机通过网络与监控主机相连,客户机上装有服务程序,能够实时监控机房情况。3设计方案本着为用户建立一个安全、有用、先进的机房监控网络的原则,在下列部分我们将结合用户的实际情况,对设计方案加以论述。3.1 监控系统结构系统分为三层:管理站(可选)、监控中心与现场各类监控设备。管理站管理站要紧是让机房分管领导在远程端对监控中心主机的监控信息进行查看与集中管理,在管理工作站能够看到监控中心主机上的所有实时信息,完成各类操纵任务。它占用的带宽极小一分层结构与极小的带宽占用可便于系统将来在各层上的大规模的扩容。管理工作站与监控中心主机之间的实时数据传输量极小,流量不大于1K,管理人员能够在家里,通过MODEM拨号就可浏览实时信息。管理工作站能够对多个监控主机进行集中管理(在本次工程中只有一个监控主机),它接收各监控主机传来的实时信息、报警信息与视频信息、显示监控画面与视频内容、处理所有的报警信息、发送管理人员的操纵命令给各监控主机并记录报警事件。在管理工作站能够看到各监控主机的所有实时信息,完成各类操纵任务,特别适合于相隔较远的多个机房需要集中监控的场合。管理工作站与各分站之间通过TCP/IP连接,与具体连接网络的类型无关。监控中心监控中心由监控主机、智能模块、协议转换模块、信号处理模块、多设备驱动卡、视频处理卡及智能设备等构成。监控中心将采集所有的实时数据、MPEG4窄带视频流与报警内容,并统一对所有事件作出响应。监控主机与智能设备之间通过RS485/232或者网络连接,使用主从方式通过各类通讯协议相互通讯,取得各设备的实时数据,为保障系统实时性,系统使用多线程方式,同时与各端口的设备通讯,便于对事件的即时响应监控中心使用完全图形化的用户界面,能够有组织地管理机房各类设备由于监控中心机房使用了监控主机,能够将报警信息、参数、视频录像分布存储于各个分控机房,这种分布式的网络结构,即使监控网络故障或者崩溃,所有的报警信息、视频录像记录及历史数据依然存储于分控站的监控主机内,对分析故障的起因提供了保障。同时由于使用了监控主机,确保了系统的扩容性,今后的扩充设备监控,只要增加相应的模块,就可集成监控。远程浏览站为方便管理,系统同时提供浏览器支持,管理人员无需安装任何软件,就可直接在任何微机的浏览器中,观看各分控站的所有实时数据与视频信息,画面刷新速度将小于1S,可确保事实上时性。在浏览站可随时随地熟悉机房的实际工作状况,便于实现管控一体化,系统提供内嵌于浏览器的远程监控模块。管理人员将能够在浏览器中,直接观看监控画面,同时该监控画面应与当地监控站一致,能够通过该界面远程操纵设备运行,同时远程浏览站也能分别浏览各机房的视频信息。中心管理站与分控站的通讯:不管关于分控站或者中心管理站,实时数据处理是枢纽,它调度其他过程:采集、报警、记录、传输等的运行,给用户界面提供实时数据,处理并分发用户的操纵命令。分监控站与中心管理站站之间的数据流淌,如下图所示。分椁M管理砧百城¢5嵬处理禺我'3.2 监控对象及内容根据用户要求,要紧监控内容如下(暂定):下列将对各监控子系统分别进行介绍:3.2.1 机房安全监控系统3.2.1.1 门禁监控鉴于用户机房的重要性,建议使用新加坡SY系列的非接触式感应卡(带密码键盘)门禁系统SY感应门禁系统为非接触式门禁系统,可对门禁系统进行远程监控,实时读取门禁记录的资料,并对门禁系统设置权限。同时操纵系统为分布式操纵模式,门禁操纵器可独立工作,并可记录1200条出入记录。有效防止了因上位机故障等原因引起的记录丢失。当有人刷卡时,系统在界面上显示持卡人的姓名、所进的门号、所进的时间,并记录在数据库中,以便查询。系统也可对指定的门进行远程操纵(如:门的开关等),系统还能够能够联动闭路监控系统自动启动摄像机进行拍照,并将画面存储下来,事件查看门号01卡号OOOOOl密码号姓名除劲时限始0000时限末2400增加I01000003陈亭雨0000240001000117王佥IJ之0000240。删隆I01000112黄静05002400删除I01000119卢锋0000240002000001鄢静涛0000.一IU3UUUUUZ吴杰u3.2.1.2 机房漏水监控由于用户机房面积大,且漏水水源通常在机房地板下,为了方便用户今后的保护,建议使用美国RAYCHEM公司生产的漏水检测系统。漏水操纵器分为定位式与接点式两种。工作原理为:使用耐腐蚀,强度高的感应线缆与操纵器及其他附件,将有水源的地方围起来,一旦有液体泄漏碰到感应绳,感应绳通过操纵器将接点式信号输到工控机,及时通知有关人员排除美国RayChem公司,是全球材料科学的领导者、特别在尖端科学如航天、航空、核技术领域的成就,世界公认。每一架波音飞机里都有120英里RayChem公司制造的专用导线。RayChem公司的TraCeTke(瑞泰)泄漏检测系统是其高科技材料的又一伟大结晶,它是对水、油、酸、碱等各类液体进行泄漏检测定位与报警的系统,广泛应用于邮电、金融系统及图书馆、博物馆、档案馆与石油、化工、药业等行业Raychem漏水监控系统的具体性能1、结构合理、可靠性高1)简便可靠的操作方法无可调部件、不用编程。2)决不忽视任一报警状态,也不可能误报警3)无暴露的金属结构,氟化物结构使得线缆耐腐蚀、强度高4)质量可靠,获ISo9001认证。2、简易操作:1)简单易懂的监测面板,清晰明确的指示系统状态。2)自我校正,不需模糊推断。3)直接安装与更换,扩充组态能力强4)模块化设计,保护,替换方便。3、快速检测,实时响应,使泄漏降低到最小的危险程度。4、定位精度高,误差不大于l%oo5、监测范围广,直线距离可达1500米或者100个区域6、以微处理器为基础的报警定位操纵器在泄漏报警之后,可继续进行监测,同时在泄漏处有明显变化之后再次报警。可经历查询多达512个历史事件。7、习惯性好,兼容性强。具有多种信号接口,不仅有继电器的输出,还有4-2OmA电流输出口,与RS-232/485通讯接口,能兼容多种通讯信道与多种通信速率,方便纳入集中监控系统。8、当泄漏发生后操纵器的继电器输出可操纵阀门关闭,切断液体来源,避免事故发生9、产品先进,感应线缆上的每一部分都可感应液体的存在,不一致于旧式的点感应测漏产品。10、定位式操纵器以微处理器为核心,对传感线缆进行实时监测与显示,一旦有泄漏发生会精确显示泄漏的位置,适合大范围、长距离的监测。验收技术指标:定位式操纵器电源:24VDC+20%运行温度:050运行湿度:5%95%定位精度vl%o报警相应时间:10秒具有网络接口RS232/485,适合于集中自动化管理监控区域:最多可达100个符合标准:电气性能指标符合国际IEC各项标准;生产厂家符合ISO9001国际质量标准。11、TTIooO漏水感应线缆由四根导线植入氟化聚合物中,其中红、黄线是低电阻表面绝缘线;两根黑线是传感线,它们的单位长度电阻值在制造时被精密加工过,黑色感应线的表面使用了非金属聚合物导电体,其抗腐蚀性及耐磨性特高。直径:6.0MM材料:表面为耐腐蚀的氟化物抗拉强度:16OIb使用寿命:正常使用20年Raychem漏水监控系统的结构图系统本身包含:定位式漏水操纵器、漏水感应绳及其他辅助设备,系统可检测感应线上任何点的漏水位置并有语音报警。感应线缆为特种橡胶制成,抗腐蚀,抗酸碱。系统功能完善,对感应线有断线报警功能。系统还可检测机房洁净度,当感应上的尘埃集结到一定厚度,系统会报警提示管理人员派人清洗感应线。RayChea水第控系蜕电子地图根据用户情况,建议在行政中心机房使用定位式漏水监控系统,其它机房使用接点式漏水监控系统,对各机房内的渗漏情况进行监控。3.2.1.3 综合保安监控视频监控视频流存储及压缩方式将使用国际最新的MPEG4压缩技术,传输质量非常理想(25帧/秒,分辨率352*288),每通道占只据300K带宽;还能够通过降低帧数来减小网络带宽当每秒传输为5帧时,带宽只占用60K。当所有分站的视频同时往中心机房传输时,将不可能对城域网或者管理工作站所在的网段构成压力。当各摄像机发现特殊情况时,本监控系统将立即切到事故所在画面,系统的响应时间将小于1S,远程监控站的响应时间将小于4SRaychem漏水监控系统电子地图点是不管有多少个视频接收者,发送端只需要发送一份数据,数据的传输由加入不一致分组的接收者与路由的协商决定,能够通过操纵分组与路由来同意或者限制某网段内的视频接收。在这里中心机房所在的网段内是能够接收各分机房视频的,而其他网段则视需要来打开相应分机房的视频通道本系统的视频信号有移动报警功能,一旦采集的视频信号有物体移动,系统将自动启动录像。所有报警的录像都将包含有报警信号发出的一分钟之前的录像画面,以方便对其鉴别。视频录像有远程浏览功能,即用户在远程端上能够于本地站监控的同时,对指定的录像事件进行回放,由于使用的是MPEG4,远程浏览视频文件对带宽压力将变小根据用户情况,现暂定使用16台枪式彩色摄像机。摄像机的视频信号能够通过网络送至监控中心的管理站上在重要的通道关口安装双鉴探头,双鉴探头为人体感应、微波感应等智能探头,可准确推断人体入侵,排除由于小动物所引起的误报警。在设防时间内,一旦有人体入侵,系统将自动报警,并能够联动摄像机进行抓拍,将画面储存下来。以备事后查询3.2.1.4 消防监控通过由消防操纵器提供的干接点信号或者者区域性的有源信号。使用ICS-I7052开关量数据采集模块,将消防操纵器上的干接点变化信号送到微机或者者工控机,实时监测每个区域的火灾情况。假如操纵器提供的有源信号,通过ICS-D8H开关量转换模块进行光电离,再送到ICP-7052开关量数据采集模块与主机相连。消防一旦报警,联动门禁系统打开所有的门锁,让工作人员能尽快地脱离现场,并能够联动设像机进行拍照3.2.2场地设备监控系统3.2.2.1电源参数监控进线柜:大洋©*了MIAB2PPCM开关;2PPC16开关?2尸PC16开关?NFaPC7讦关;2PPC8开关2PPC19开关!NPpU20开关:WPPC2开关;2PPC22开关;2PPC23开关;曲盒版明开关,务用并关1;备用井美2;看用开关3:备国开关4;进线柜在运行中有很多重要的参数,比如电压、电流、功率(有功、无功视在)功率因数、频率电度(有功、无功),通常是使用在电屏面安装仪表,由人工监视,柜内的自动空气断路器,过流保护的工作状态,与总开关的状态也是由人工在现场监视。现在,进线柜的供电参数通过智能电量仪表把运行状态以数据的形式传输给计算机系统,并使用ICS-D8H光电隔离模块,完成信号转换,转换后的信号经ICP-7052智能模块采样后传输给工控机,使现场达到无人值守的目的出线柜同理,出线柜也能够通过以上的方式,达到无人值守的目的。根据用户的实际情况,具体配置如下:(1)配置EPM-420智能电量检测仪,实时监视进线柜、出线柜的三相电压、电流,频率,功率因数,有功功率,无功功率。系统管理员与操作员能够通过历史曲线图中见到每天的电压、频率、有功、无功的最大值、最小值、当前值及电压、电流峰值。使能清晰地明白三相电压、电流是否均衡C)2)、系统一旦报警,会自动切换到相应地开关画面,颜色随着改变。由绿色变成了红色,系统自动播放多媒体语音报警。假如设置了电话自动拨号功能,系统将会自动拨打所设置的电话号码或者者BP机号,通知有关人员处理。3.2.2.2开关状态监控监视各支路的开关状态(进线柜、母联柜、出线柜及其他配电柜的开关状态)关于机房内重要的配电开关,其状态监控是十分必要的,一旦开关跳闸,计算机系统可能会立即崩溃,需要尽快报警处理。一-使用ICS-D8H信号处理模块处理处理隔离输入信号,处理后的信号经ICP-7052智能开关量采集模块采集后传递给监控主机。进线柜:显示各重要开关状态(正常、动作)。测量三相线电压、三相相电压、三相电流,有功功率,无功功率,视在功率,功率因数等。出线柜:显示各重要的开关状态,(正常、动作)。3.2.2.3 UPS监控通过由UPS厂家提供的通讯协议及智能通讯接口,对UPS进行监控,对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视,一旦有部件发生故障,系统会且动报警。同时实时监视UPS的各类电压、电流、频率、功率等参数,并有直观的图形界面显本Owsm*波充电注电池现暂定使用的UPS为带RS232通讯口的智能设备。通常它只能在现场连接监控计算机检测,现在它们的RS232通讯口先进入RS232/RS485转换器,运行的数据转换成RS485信号后再转换成RS232信号进入系统,这样两台UPS运行状态就能由监控中心统一监控。系统可全面诊断UPS状况,监视UPS的各类参数。一旦UPS报警,将自动切换到有关画面。越限参数将变色,并伴随有报警声音,有相应的处理提示。可根据用户需要设置电话语音通知。关于重要的参数,可作曲线记录,可查询一年内的曲线,并可显示选定某天的最大值,最小值,使管理人员对UPS的状况有全面的熟悉GJ2000-CRM机房监控系统可兼容世界各著名厂家的智能UPSo(根据生产厂提供的全部监控功能)具体监控整流器、逆变器、电池、旁路、负载等五部分的运行状态与参数。根据需求,此系统所需功能如下:输入、输出电压、输出电流、输出频率、整流器状态、逆变器状态、电池状态、旁路状态、负载状态、各部分的工作参数注:用户须为设备提供正确的智能接口与完整的通讯协议。3.2.2.4 空调监控机房专用空调器为智能设备,只要具备智能接口,就能够全面监控空调的运行参数,空调上需要一块监控卡。系统可全面诊断空调状况,监视空调的各类参数能够通过系统直接设定空调机的各类参数,包含各类调试参数,系统一旦有报警,将自动切换到有关画面。越限参数将变色,并伴随有报警声音,有相应的处理提示,及有关处理提示。对重要参数,可作曲线记录,用户可通过曲线记录直观地看到空调机组的运行品质。空调机组即使有微小的故障,也能够通过系统检测出来,及时采取步骤防止空调机组进一步损坏。对严重的故障,可按用户要求加设电源电话语音报警。对普通空调,可加设自动启动装置,防止因空调电源停电后来电,空调不能自动启动,造成机房内温度过高40?GJ2000-CRM机房监控系统可实时监控世界各厂家的精密智能空调,时时监视空调各部件(压缩机、风机、加热器、加湿器、去湿器、滤网等)的运行状态与参数,并可远程修改设置与开关空调。(根据生产厂提供的全部监控功能)此系统所需功能如下:压缩机状态、风机状态、加湿器状态、去湿器状态、加热器状态、空调的温度、湿度值、远程操纵空调的开机与停机、远程设置空调的温度与湿度。注:用户须为设备提供正确的智能接口与完整的通讯协议。3.2.2.5 温湿度监控关于面积较大的机房,由于气流及设备分布的影响,温湿度值会有较大的区别,应根据主机房实际面积,确加装温湿度传感器,检测机房内的温、湿度。传感器能够通过本监控系统与机房专用精密空调产生联动。当机房的温湿度超过预定值时,系统将对管理人员电话报警;管理人员则可通过远程监控系统对机房内的空调进行调节,以完成对机房的操纵。3.2.2.6 防雷系统监控关于现代机房环境来说,最重要部分就是电源,对机房加装品质优异的电源防雷器是非常必要的。对防雷系统进行全面监视也是十分必要的。现使用ICP-7052采集检测防雷器输出接点信号。一旦系统故障,系统立即会报警,自动播放多媒体语音,并可根据用户要求设置报警电话通知。3.2.3计算机网络监控系统通过SNMP协议,监控机房内服务器、路由器、工作站及其他网络设备的工作状态;记录网络设备的启停时间、网络流量-时间曲线;统计通讯繁忙程度、通讯可靠性;关于服务器非法关机、通讯拥塞或者通讯瘫痪等严重事件立即给出报警信息,并弹出该网络设备的相应画面与处理建议,辅助管理人员排除网络过障;提供网络通讯状况的详尽资料,辅助管理人员预先发现网络问题隐患,有力保障网络系统的正常工作。根据用户要求,此部分暂不监控。4GJ2000-CRM综合保安监控功能与特点4.1 系统功能系统能够对站点的多种情况进行监测,并能与其他安防系统进行自动报警联动,大大增强了系统智能性,降低了对值班员要求,使贵司真正做到无人或者少人值守。这样不仅能够节约大量人力,而且具有很好的经济效益与社会效益。本系统可实现下列功能 数字视频与报警设置功能可依用户指令,根据每路摄像机所监控的范围、时间不一致而设定不一致的参数。这些参数包含:视频报警、传感器报警、录像时间、图像质量、清晰度等。用户根据要求及情况自由设置以上不一致参数,从而满足不一致用户、不一致要求、不一致状况的需要,针对性强,使用方便灵活。智能搜索功能;还可利向报警M件记录进行快速检索回放,使重发突发及重要事件变得十分简单快捷,大大缩短了搜寻时间 完善的录像预约功能:同意用户为每路摄像机自由设置录像方式,可将每天分为24个时间段,每个时间段分别为正常录像、只监视不录像、视频报警录像、传感器报警录像等任一状态,实现全天候自动监控及录像,无需人工干预,从而达到无人职守的目的 P/T/N(云台、镜头)操纵功能具有本地及遥距操纵全方位云台/镜头功能,方便用户对系统各部分进行三维遥控操作。 探测报警与操纵输出功能可接驳8*N路外置传感器输入、8*N路报警输出,用户根据实际情况设置联动报警摄像机组,每路探测器可与一个或者多个任意组合完成报警录像。这种功能关于完全多个重点防范区域或者重点通道的同时录像监控很有用途。传感器报警时间根据实际需要进行设置,在传感器未被触发情况下为正常监控,一旦被触发则立即自动转入报警录像,同时自动启动有关联动设备(如灯光、警笛、闸门等),有效监控警情并迅速通知有关部门人员。系统还具有先进的报警预录像功能 快捷方便的硬盘扩充功能:不需任何软件程序,便可扩充新的硬盘完善的网络功能可实现远程监视、回放、操纵功能,能够多台联网,也能够在远程计算机上安装接收软件实现多路图象同时传输、显示 寻呼或者电话通知功能当某防范区域出现报警或者系统设备出现故障时,系统按照预先设置的方法自动通过寻呼机或者电话迅速通知管理者,以便进行及时处理。 报警操纵快速准确:系统具有视频移动报警与红外报警检测功能,一旦移动目标侵入预先设定的防范区域或者触发红外传感器,系统立即锁定目标同时报警。联动开关输出可多至8*N路,真正建立安防区域的铜墙铁壁。监控操作可实现:中心操纵台能操纵前端摄像机;切换任一视频到指定监视器;图像监视可按设定程序自动工作,轮番循视提供最新MPEG-4视频压缩方法,硬盘压缩空间最小强大的报警联动功能;4.2 GJ2000-CRM监控系统与众不一致的几大特点Intranet技术系统集成Intranet网上的GJ2000-CRM浏览端Web页面,可将各子系统的实时信息资源有机地组合起来,响应各监控浏览器的请求,把集成信息传递到需要的地方。监控人员通过信息导航与分析,可快速作出决策,并对整个系统进行优化操纵,以达到高效、经济、节能、协调与安全的系统运行状态。综上所述,使用Intranet技术的GJ2000-CRM监控集成系统具有下述特点:1)通过简单统一的浏览器界面,可访问监控系统网络上的所有Web实时信息。3)可提高工作效率与管理质量,提高管理层决策与全局事件协调与处理的能力4)能够实现远程的监控与管理操作及数据库访问。5)能增强与办公自动化系统与管理信息系统之间的数据交换能力,与国际互联网Internet可通过防火墙实现无缝连接。6)系统集成可直接使用综合布线系统,网络扩展与升级十分容易,保护与培训工作量小。完全组态系统使用完全组态方式,组态工具齐全,操作简单,监控站点组建扩充无须编程,可避免人为因素造成系统不稳固性,确保系统运行稳固可靠。全新的系统组态方式,使系统组建与保护更加轻松容易,组建过程无需编程人员,而是熟练的技术工程人员,最大限度地降低工程成本,使系统有极优的性能价格比。使用完全组态方式,使系统保护与扩充更加方便,无需重新编程,轻松容易实现系统保护升级,确保服务质量。使用完全组态方式,使设计过程简单易学,完全脱离编程,使用户可随心所欲修改画面,设计完全用户化的界面远程监控实时性的保证使用WEB终端在远离监控中心的地方实现系统浏览监控,能够解决软件安装,保护等许多问题。为了使WEB浏览端得到良好的通讯界而,监控与管理数据应有丰富的显示界面,如能够用模拟图、表格、图表等方式表现,使用图像、动态效果等等,随之而来的问题是使用普通的WEB网页模式实时公布的动态网页通讯量很大,实时性难与保证。我们使用分离动态数据及静态资源方式,并对动态数据有效压缩,关于静态资源,我们使用首次链接下载模式,极大的减小传输通讯量,保证了传输的实时性。使用动静分离的分布式资源结构,能够避免了传统WEB模式带来的通讯量大,不易刷新的弱点。4.3 GJ2000-CRM组态监控平台的功能统一监控管理功能可根据不一致的监控领域系统特点,实现基于Intranet网络的设备监控集成管理,每个子系统或者智能设备通过各自的通讯接口(RS-485/RS-232串行接口、TCP/IP网络或者其它工业现场总线网络)传送的实时信息,子系统及设备信息通过实时网关计算机上的协议转换程序,转化为符合TCP/IP协议的统一接口的网络数据。网关实时计算机将采集的实时数据传至监控管理站,实现子系统或者设备的统一监控管理,浏览器终端通过对监控管理站的访问,可监控系统的所有情况。良好的人机界面完全客户化的交互界面,客户能够随意轻松实现交互界面组态设计,无需编程实现。完全汉化的人机界面,使客户操作更加简单方便。标准的WINDOWS界面设计,便于客户学习操作使用。组态生成的丰富的动态显示界面,使系统操作更加直观。完善的系统管理功能对设备原始文档、运行文档、保护文档有全面的管理功能,能迅速发现设备故障与报警信息,并通过专家系统提示解决方案,帮助管理人员迅速排除故障。随时介入的管理终端随时介入的管理终端,使用户可与时全面的掌握系统的所有情况,包含视频信息,对发生事件做出快速反应。管理终端使用WEB浏览方式,轻松实现系统实时监控。丰富的报警提示功能系统能够搭配选择电话话音报警、BB机留言、本机语音报警提示等多种报警功能,满足不一致的监控领域需求。远程联网监控及保护功能由于使用了Intranet技术,使远程联网监控,远程系统保护实现更为容易。Intnmet网上的GJ2000-CRM浏览端Web页面,可将各子系统的实时信息资源有机地组合起来,响应各监控浏览器的请求,把集成信息传递到需要的地方,并可通过GJ2000-CRM浏览端Web页面直接实现系统保护。便于系统扩充的开放式结构为了满足系统的扩充升级,GJ2000-CRM的系统结构是十分开放的,可接入RS-485/RS-232/RS422串行接口、TCP/IP、SNMP网络或者其它工业现场总线网络设备。系统软件完全的模块化结构,使扩充新的被控设备或者子系统,只需做少量针对新设备或者系统通讯协议的动态链接库开发并保护数据库,就可实现子系统或者设备的统一监控管理。系统支持ODBC数据库结构,使系统数据库支持更加广泛。5产品质量与工程质量保证严格按照ISO-9000系列进行标准化管理,严把质量关。靠管理促进质量,靠质量拓展市场。并达到下列质量目标:出厂产品达到100%检验,100%的合格。5.1 产品质量保证按照ISO-9001标准建立了质量体系,规定了质量体系的组织机构,明确了各部门及岗位人员的质量职责,对产品形成全过程的质量实施操纵,使操纵内容程序化、文件化。管理要素包含管理职责、质量体系、合同评审,产品流程操纵、产品检测与质量记录等内容5.2 工程质量保证 按照ISO9000标准的基本要求与工程有关的设计规范,开展工程施工与组织设计。.工程概况描述,包含系统构成、各分系统接口关系、有关的施工技术要求。 工程勘察二次设计,包含设备安装施工设计、线缆敷设设计、并与建筑平面图、电缆沟道、电缆过桥竖井及有关图纸及技术要求相吻合。 施工布置包含完成二次设计及评审、编制与工程施工有关的施工、调试文件、设备、器件等内容,并交付用户验收与妥善保管。 明确施工工作任务,施工工具准备、施工人员进驻现场、申请工程开工报告等。 施工进度计划,人员组织分工及质量岗位职
