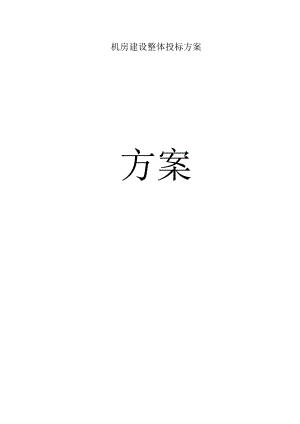

机房建设整体投标方案.docx

机房建设整体投标方案方案一目录一、概述31 .前言32 .机房功能区域概况43 .设计原则44 .设计根据5二、设计范围6三、机房设计71、机房装修工程71.1 设计概述.71.2 设计目的.83吊顶工程.81.4照明工程.111.5墙面工程.141.7门窗工程.148地面工程.151.9接地工程.161. 10机柜系统.182. 11机房综合布线.233. 12其他保障措施.12、机房空调系统34. 1系统设计概述.32.2机房温湿度要求.32.3设计范围.32. 4设备选型原则.51. 5空调设计方案说明.72. 6外机安装方式.83. 7送风方式.82.8精密空调产品介绍.102.9行间空调产品介绍.222.10新风换气系统.302.11机房消防排烟系统.312.12空调设备给排水系统.312.13防火封堵系统.323、强配电系统设计323.1配电设计思想.323.2UPS配电系统.333.3电气配电系统设计.333.4配电系统电容量计算.343.5配电图纸概述.363.6配电开关简介.443.7防雷系统设计。443.8UPS产品特点.465、气体灭火555.1七氟丙烷灭火系统.555.2七氟丙烷无管网柜式灭火装置.576、机房监控系统606.1系统的必要性.606.2监控项目需求分析.606.3监控模块简介.626.4、系统平台设计技术要求.83一、概述1 .前言机房改造工程，该机房位于大楼负1层位置机房总共面积约160平米，现有机房将对原有区域进行改造新建。改造要是对机房进行装修，为计算机设备及工作人员制造一个良好的工作环境，相应的配套工程将为机房提供包含能源、环境、安全、监控与自动化等方面的环境,并提供可靠、安全、不间断的可持续进展的空间环境。机房改造工程设计既有现代感，又有完备的功能要求，符合可靠、安全、可持续进展的设计原则，投资合理，符合用户需求，为机房内工作人员提供方便、快捷、舒适的工作环境，同时为管理人员提供安全、高效的管理方法。2 .机房功能区域概况包含主机房及配电间。功能房间的具风光积见下表：（详见平面图）名称面积（平米）建筑层高（米）位置主机房高密度区644.2地下一层主机房低密度区974.2地下一层电池间1034.2地下二层监控室344.2地下二层备件资料库154.2地下二层备件间444.2地下二层3 .设计原则3.1 高度安全可靠性：符合消防及安全要求，在整体上具有高度的安全性、可靠性；3.2灵活的扩展性：机房设计具有灵活性，能满足今后设备扩容的需要；3.3国际标准性及开放性：符合国际标准及开放性协议；3.4美观舒适、经济合理：整体设计布局合理，色调柔与，有现代感与良好的视觉效果，舒适典雅的工作环境，各专业系统完美组合，同时，在设计上使用简捷明了的设计风格，既满足功能的要求，又以降低成本为原则，具有较好的性能价格比；3.5管理保护便利；3.6成熟与有用性：所选用的技术与材料均符合国家环保要求并在以往的工程实践中得到检验,均能最大限度满足未来进展的需要；3 .7规范性与先进性：机房设计符合国家有关规范，充分表达现代信息系统核心的特点，使用目前比较先进的技术与材料，将机房建成为一个先进的智能化信息处理中心。4 .设计根据电子计算机场地通用规范(GB/T-2887-2000)电子信息系统机房设计规范(GB50174-2008)计算站场地安全要求(GB/T9361-2011)计算机房用活动地板技术条件(GB6650-86)建筑设计防火规范(GB50016-2006)建筑内部装修设计防火规范(GB50222-1995)电子信息系统机房施工及验收规范(GB50462-2008)民用建筑电气设计规范(JCT/T16-92)供配电系统设计规范(GB50052-95)低压配电设计规范(GB50054-95)工业与民用供电系统设计规范(GBJ52-83)低压配电装置及线路设计规范(GBJ54-83)通用用电设备设计规范(GB50055-93)建筑物电子信息系统防雷技术规范(GB50343-2004)采暖通风与空气调节设计规范(GB50019-2003)通风与空调工程施工及验收规范(GB50243-2002)智能建筑设计标准(GB/T50314-2006)安全防范工程程序与要求(GA/T75-94)二、设计范围本次机房工程设计的物理范围包含主机房高、低密度区、UPS配电间、UPS电池间。要紧设计内容包含：1、机房装修工程：原建筑结构的拆改，机房内部吊顶、墙面柱面、地面，门窗；2、机房电气工程：市电配电、UPS配电、普通照明、应急照明、防雷与接地：3、机房空调与通风系统：机房专用精密空调；4、机房智能化工程：综合布线系统；5、机房消防系统；6、机房基础设备工程：配电柜、机柜。机房总体概况本次设备占用机房面积160平方米。为保障网络设备的高安全性、高可靠性，机房务必具备防尘、防潮、抗静电、阻燃、绝缘、隔热、降噪音的物理环境。机房内配置足够机柜，结合本次项目建设规模建设71架服务器及存储设备机柜，满足视频监控网所用存储设备及其辅助设备使用的机柜。确储存储机房设备安全稳固运行，供电系统达到一类供电标准，使用独立供电，且已建立在线式不间断供电系统，机房停电时，供电主干线路有冗余，具备环路市电、燃油发电机、蓄电池保证机房所有设备7*24小时不断电。机房内各个系统具备独立的接地要求，并采取联合接地，地阻小于1Q,同时不与建筑物共用接地，确保所有机柜、设备接地，实际接地耍求按照计算机设备具体要求施工。机房防雷体系要紧包含建筑物内、外两层防护措施与机房进出线防护措施。外部防护要紧由建筑物自身防雷系统来承担；所有由室外直接接入机房金属信息线缆，已作防浪涌处理；所有弱电线缆不裸露于外部环境：弱电桥架使用扁铜软线带跨接，进行可靠接地；机房电源系统至少二级防浪涌处理；重要负载末端防浪涌处理。机房水泥地面使用防静电地板，并做防水处理。地板使用架空防静电可拆卸地板，高度为40cm。机房静电防护符合电子信息系统机房设计标准GB50174-2008的有关规定。机房使用金属天花板吊顶，梁、顶应做防尘处理。墙面应进行隔音、防火、防水、防尘、防辐射与屏蔽处理，墙面刷防火乳胶漆。机房内壁铺设彩钢板墙面。机房需具备双机房精密空调（1+1工作方式，地板下送风），保持机房内相对稳固的温度与湿度，使机房内的各类设备保持良好的运行环境，确保系统可靠、稳固运行。全年温度18-250C,相对湿度35-65%,温度变化率10Ch并不结露。保持机房内良好的光线照度，方便机房管理员管理保护，正常照明时，照度为500勒克斯。机房具备应急照明系统，由专用逆变器电池供电，应急照明灯具的完好率保证达100%.机房的结构、材料、配置设施满足保温、隔热、防火等要求。机房的结构、材料、配置设施满足保温、隔热、防火等要求。配备为七氟丙烷气体无管网火火。机房有防水害措施，烟感报警设备，确保机房安全运行。在机房进出口安装防火防盗门，安装实时监视摄像系统设施，保障机房的安全，防止发生设施设备被盗等其它突发不安全状况。实时监视摄像系统保证对机房全覆盖、无死角，终端设在值班室。机房综合布线，主干线路有冗余。布线系统中所有的的电缆、光缆、信息模块、接插件、配线架、机柜等在其被安装的场所容易被识别，线缆布设整齐，布线中的每根电缆、光缆、信息模块、配线架与端点做好统一的标识符，电缆在两端有标注，保证维修方便、操作灵活。机房具备安全管理系统，提供楼宇电力、UPS电源系统状态、备机组状态、温湿度监控及漏水报警等功能，机房需具备全年7*24小时两名值班人员值守。机房拥有完善的机房管理制度，同时配备一名专业保安人员全年24小时保卫机房。三、机房设计1、机房装修工程1.1设计概述装修工程范围包含“机房”内墙面、天花板、地面等。设计风格简洁、明快，表达超现代感风格；装饰材料绿色环保、不易产尘。1.2设计目的机房的装修既要与现代化的计算机通讯设备相匹配，又能通过精良、特殊的设计构思，在确保该机房的安全性、可靠性与可管理性的前提下，本着经济有用的原则，使机房建设成一流的计算机机房。同时装修材料根据消防要求，选用非燃或者难燃、气密性好、隔热、不起尘、易清洁、在温、湿度变化作用下变形小、抗静电的材料。机房的色彩设计，大部分以白与淡灰为主色调，搭配以黄色反光。力求明快、现代感。1.3吊顶工程机房顶面上部安装着强电、弱电线槽与管线，同时安装消防灭火的气体管路。在顶面层上安装着灯具、消防报警探测器、气体灭火喷头等。机房顶面防尘、防火性能好、无有害气体释放、抗腐蚀不变形、降低电磁干扰、美观。顶面使用抗裂砂浆抹面，刷防霉、防潮漆，涂防水油膏，进行防尘处理机房内的吊顶规格：顶棚部分进行处理后刷涂防尘涂料，达到防止起尘目的。并使用微孔铝扣板作为天花吊顶，此吊顶高档质轻,满足中心机房内防眩光及隔音要求，并与各类风口接口包缝紧密不易脏。照明使用机房专用栅格灯尺寸1200mm*600mmo应急照明部分使用专线为格栅灯中其中一管进行供电。由于机房顶部内需架设空调照明等，吊顶上空间不小于60OmmO（方形吊顶效果示例图）机房区顶面因需布置空调照明监控等设备。要求表面平整不得其变色与腐蚀，做到表面定位准确，材料耍求平整干燥。顶棚部分进行处理后刷涂防尘涂料，达到防止起尘目的。并使用微孔铝扣板作为天花吊顶,此吊顶高档质轻，满足中心机房内防眩光及隔音要求，并与各类风口接口包缝紧密不易脏。照明使用机房专用栅格灯尺寸60Omm*120OnInU应急照明部分使用消防专用应急电源。由于机房顶部内需架设空调照明等，吊顶上空间不小于60OmnU顶棚工程施工工序1、顶面及吊顶上四壁洁净处理。2、顶面及吊顶内使用防尘漆进行涂刷3、顶棚供电线路吊装，机房内不得干扰回风路线。5、顶棚龙骨吊装。6、顶棚内栅格灯吊装7、天花板吊装8、包边处理L4照明工程机房照明质量的好坏，不仅会影响工作人员的工作效率与身心健康，而且还会影响计算机的可靠运行。根据机房的有关要求，照明要求无频闪、无眩光、流明度大、光线分布均匀、不直接照射光面，特别是显示设备与操纵板离地面0.8In处机房均布照度应不低于400勒克斯。要紧包含普通市电照明、应急、疏散照明与安全出口标识灯等。机房区选用格栅荧光灯具，照度5001xo应急、疏散照明与安全出口标志灯的作用是保证人员更好的做好应急处理或者安全快捷地沿通道向出口或者应急出口疏散。应急照明电源取自UPS设备，照度按通常照明的1/10设计，使用配电末端切换方式来实现。1）此次存储机房均配备此类灯具。灯具主体使用钢板制成，表面使用喷涂白色高级烤漆。控照式灯具，外表应美观大方、整体性强。2）灯具配套提供灯具吊杆。吊杆长度分别为2m、3m,吊杆使用镀锌钢管，直径不小于IOnim,壁厚不小于L5mm。3）光源选择直管三基色LED灯，光通量为2200LM,功率为28Wo开敞式灯具的效率不低于75%,整灯功率因数为0.9,输入电压220V/50HZ。4）光源功率因数不低于0.95。输入电压220V/50HZ。5）光源寿命大于12000小时。低密度机房机房内照度计算：平均照度=光源总光通XCUXMF/面积=总光通xlx数量x.5X0.8/12m8m=5001x=总光通X数量=11250OIX使用38WLED灯单个灯盘光通量=600OlX=12套三管栅格灯可满足照度为5001x设备网络设备机房照明为方便美观对称使用14套栅格灯满足照度要求。高密度机房机房内照度计算:平均照度=光源总光通XCUXMF/面积=总光通XIX数量x.5X0.8/8m8m=5001x=总光通X数量=8000OlX使用38WLED灯单个灯盘光通量=600OlX=12套三管栅格灯可满足照度为5001x设备网络设备机房照明为方便美观对称使用12套栅格灯满足照度要求。灯具选择：1、机房灯具选用LED嵌入式LED荧光灯600*1200;28W2、灯具灯盘高级光源，与灯盘相配可产生柔与的效果，不可能产生眩光。3、灯具正常照明电源由市电供给，由配电箱中的断路器、墙上跷板开关作为开关设备。施工工艺：部分机房灯具安装使用钢管作灯具的吊杆,钢管内径不小于IOmm；钢管壁厚度不小于1.5mm。当吊灯灯具重量大于3kg时，使用预埋吊钩或者螺栓固定；当软线吊灯灯具重量大于Ikg时，增设吊链。软线吊灯的软线两端作保护扣；两端芯线搪锡。同一室内或者场所成排安装的灯具，其中心线偏差不大于5mm。灯具固定牢固可靠。每个灯具固定用的螺钉或者螺栓很多于2个；当绝缘台直径为75mm及下列时，使用1个螺钉或者螺栓固定。固定在移动结构上的灯具，其导线敷设在移动构架的内侧；在移动构架活动时，导线不受拉力与磨损。灯具管线应使用ZR-BV3x2.5平方线缆穿JDG25钢管敷设。照明回路在配电箱内设置独立操纵的断路器。普通照明灯具在火灾发生时应受火灾自动报警系统操纵，可由中控室切断电源。应急照明:布置于正常照明灯具之中，在灯具上使用专线供电，专线供电时间不低于90分钟，可维持机房区的正常工作，配置电池的灯具数量按平均照度50LX均匀布置，房间疏散通道旁的墙壁上应设置应急照明双头灯用于逃生使用，电池供电时间不低于90分钟，安装高度距地2500mm。机房值守人员对存储机房内应急照明系统进行定期巡检，发现问题灯具及时更换，确保应急照明灯具完好率达到100%。安全指示灯：在机房内出入口上方设置安全出口指示灯，机房疏散通道设置疏散指示灯，疏散层灯具设置间距及设置位置应满足消防规范及当地消防标准要求，便于在紧急状态下引导人员疏散。气瓶间间出入口，按消防要求务必安装防火防1.5墙面工程机房内各功能间墙、柱面装修目的是为了保证室内环境使用条件，制造一个舒适美观而整洁的环境，其材料选择应满足不易吸附尘、防火、防潮为宜。墙体装修材料要求具备防尘、隔热、隔噪、隔潮、防火阻燃等功能。墙面处理使用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、保温处理，同时使房屋内部平整、光滑，清洁美观，改善采光条件，增强保温、隔热、隔音、防尘等性能。主机房墙面、地面及梁面上刷防霉、防潮漆，涂防水油膏，进行防尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光。隔断墙不仅不承受荷载，而且还要把自身的重量加在楼板上，因此其自重应越轻越好。为减少隔断墙的占地面积，隔断墙的厚度应越薄越好。此项目隔断墙使用轻砖隔断，进行抹灰刮腻子刷乳胶漆工艺起到屏蔽与承重作用.构造设计要求1、机房外围砌筑200Imn发泡砖实体墙面，墙面抹灰刮腻子涂刷乳胶漆3、砌筑部分均由地面起筑至房顶本工程隔断墙使用MU5.0混凝土小型发泡砖，M5.0混合砂浆砌筑，所有预制构件的安装务必与建筑详图配合，按平面位置预留相应埋件（或者使用其他方法）以确保预留构件与主体建筑可靠连接。砌筑结束后根据规定时间进行水泥保养养护，方可进行抹灰刮腻子及涂刷乳胶漆操作。1.7门窗工程机房主出入门口，根据安防要求,选用防火防盗'J,并安装防盗锁或者电子门禁管理操纵系统。其他无防火分区要求的门，能够根据需要安装无框玻璃门、木装饰门或者这其他类型的门。盗门。机房内的窗户，根据要求通常都做密封处理配电间隔断部分使用12mm2厚防火艳钾玻璃隔断进行分割，并安装防火玻璃门。房间内设置方泄压阀门，放置玻璃破裂。1.8地面工程在中心机房的工程技术设施中，活动地板是一个很重要的构成部分，活动地板铺设在机房的建筑地面上，活动地板上安装着计算机设备及其他电子设备,而在活动地板与建筑地面之间能够敷设连接设备的各类管线,活动地板具有可拆卸的特点，因此所有设备的导线电缆的连接、管路的连接及检修更换都很方便。敷设路线距离最短，因而可减少信号在传输过程中的损耗。活动地板要紧构件是地板、可调支撑、桁梁与缓冲垫。由于活动地板整体敷设，对地面平整度要求较高，因此所有地面均用水泥砂浆找平抹光处理，在所有地面均刷防尘漆两遍做洁净处理，可起到提高机房洁净度。防静电地板的技术与质量要求：产品执行标准：符合国际SJ/T10796-2001中的一切技术要求;所供产品须经国家有关质量检测中心检测合格，符合国家有关标准与环保要求。静电地板规格:600x600x40,支撑立柱臂厚22.Onmi,支撑脚壁厚2L5mm。横梁壁厚212mmo地板主材质要求选用冷轧钢板，地板的上下钢板均为Lomm,地板表面层应为柔光，要求耐腐蚀，耐磨损，无明显可见的色差，无起泡及疵点，地板内腔填充发泡水泥，支架要求可调并进行镀锌处理。地板外观尺寸要求：板幅极限偏差0-0.4m,板厚极限偏差±0.3mm,表面平整度WO.6mm,相邻边垂直度WO.3mm。荷载要求：集中荷载363kg11T;均布负载16100N11f,极限载荷211250N,滚动荷载2670N,滚动100oO次，挠度不大于2mm,永久变形不大于0.5mm；耐冲击性能：试验区不能有任何塌陷,地板上永久变形应WL5mmo燃烧性能：应符合GB50222-95建筑内部装修设计防火规范，GBB624-97建筑材料不燃性试验方法中的技术要求，难燃烧材料为Bl级，难燃烧性能20.45wCm2,不燃性能达到A级的性能。地面支撑：荷载20KN保持1分钟支架应完好如初。外观：焊接牢固，金属件表面防锈层无脱落，无明显疵点；支座安装须自锁，工作状态稳固，保证地板块安全。产品质量务必符合GB/T14437-93,SJ/T10796-2001,SJ/11236-2001标准，其他技术指标按有关行业标准执行。保温处理冬季保温、夏季隔热与防凝露等技术问题是机房设计重要考虑的因素，特别夏季室外温度较高，空气的相对湿度也很高，由于机房内外存在较大的温差，机房的保温处理不当，会造成机房区域两个相邻界面产生凝露，更重要的是下层天花结构面层的凝露会给相邻部分设施造成损坏而影响工作。同时会使机房区域空调的负荷加大，造成能源的浪费。据现场勘察及熟悉，机房为了节约能源，减少运行费用，根据以上分析机房相邻界面凝露应按其起因而采取如下的措施来操纵平面、立面隔热及热量的散失。地板下面做保温层既能保持机房的温度恒定，又不至于使下一层楼顶结冷凝水，同时地板的灰尘不易被风吹进机器内。机房在安装防静电地板前对地面进行了保温处理。处理方法使用铺设保温棉。目前市面上常见的保温材料种类要紧有下列三种：1）有机保温材料：聚氨酯保温泡棉、橡塑保温泡棉、聚乙烯泡棉（EPS）、聚苯乙烯泡沫塑料（XPS）、高压聚乙烯（PEF）,要紧用于墙体的保温。2）无机保温材料：要紧用于装填保温场合。3）无机纤维保温材料：要紧应用于管道与设备外部缠绕保温。关于防静电地板下的地面保温，机房当前使用橡塑保温泡棉，用30厚成品硬质聚氨酯并覆盖0.3厚铝箔层对需要保温的区域进行保温1.9接地工程根据计算机系统的要求，应提供计算机专用直流工作地，其接地电阻GQ。机房的静电电压1KV°镀锌钢管、金属软管、金属接线盒外壳等均进行了可靠接地。机柜外壳、金属管道及支架等均接地。(I)计算机系统的直流工作地:计算机与一切微电子设备，大部分使用中、大规模集成电路，工作于较低的直流电压下，为使工作通路具有同一“电位”参考点，将所有设备的“零”电位点接于一接地装置，它能够稳固电路的电位，防止外来干扰，为直流工作接地。计算机直流工作接地电阻的大小、接法与诸地之间的关系，应依不一致计算机系统要求而定。该电阻不大于IQ,接地电阻越小越好。(2)交流工作地:交流工作地的作用是为确保人身安全与保障设备的安全。在计算机系统的交流设备中其交流工作地的实施是将其中性点用绝缘导线串联起来接到配电柜的中线上,然后用接地母线将其接地。交流工作地的接地电阻应不大于4Q。(3)安全保护地:安全保护地的作用为在绝缘被击穿时保护人身与设备的安全与在绝缘未被击穿时也有保护人身安全的作用。计算机机房内的安全保护地是将所有机柜的机壳，用数根绝缘导线串联起来，再用接地母线与大地相连。安全保护地的接地电阻应不大于4Q。(4)计算机系统的防雷保护地计算机系统的防雷接地其目的就是要避免雷电的发生，从而保护建筑物、计算机设备与人员的安全。为防止感应雷沿机房电源线进入，损坏机房内设备，在各配电柜进线处均设置避雷器。防雷地阻小于10Q。(5)等电位接地在重要区域与工作人员经常走动的地方设置相对的抗高频干扰接地组。本机房在主机室地面使用3X30紫铜带做均压等电位接地，使活动地板支架、设备外壳等均良好的接地。以上接地系统均可接入大厦总等电位接地点。如大厦没有可靠的接地极，机房可自行施工小于IQ的接地极。机房设有四种接地形式，即：计算机系统直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地。本次设计考虑宜流逻辑地、交流工作地、安全保护地、防雷接地均利用建筑服务本体综合接地体。在机房配电室设一台等电位接地端子箱,等电位接地端子箱与大楼综合接地体使用接地母线可靠连接。容易产生静电的活动地板、不锈钢玻璃隔墙均使用40x0.4mm的铜箔或者25mm*4mm铜编织带布成泄露网在地板下交叉排成1200mm*1200mm的方格,交点处压接在一起。并用绝缘接地线引至等电位接地端子箱。铜箔与地板支腿紧密连接，做成网格状；不锈钢玻璃隔断的金属框架同样用静电泄露线连接，同时每一连续金属框架的静电泄露连接点不小于两处。直流工作地网在机房内的布局是；用40x4Inm铜排铺设在活动地板下根据计算机设备布局,综合构成网格状，配有专用的接地端子，用BVRl6mm2或者BVR35软铜线以最短的长度与计算机设备相连。并用50mn2于等电位接地端子箱连接。为防止感应雷、侧击雷沿电源线进入机房损坏机房内的重要设备，在电源配电柜电源进线处安装浪涌防雷器1.lO机柜系统机房内配置30架服务器机柜，估计总功率90KW,机房低密机架配电容量高达16A达到国内机房机架配电电容量标准。机柜设备布放设计：机房内已配置足够机柜满足所用存储设备、交换设备及其辅助设备使用。本项目在机房服务器设备机柜71台,机柜使用“面对面、背对背”方式排列，区分冷热通道，使空调达到最佳制冷效果与达到节能减排的目的。机柜尺寸为：2000*600*1100(H*W*Dzmm)柜内可利用空间为42U。图腾A3系列42U网络服务器机柜机柜前门为单开平板六角网孔门，后门为双开平板六角网孔门，通风率大大提高,高达71%,达到国际先进水平，让机柜的通风散热更加有效，有助于提高机柜内置设备的运行可靠性。图腾在国内率先全面使用大通风率六角孔门，表达领导机柜行业先风。使用国际流行色RAL7035（时尚白）、RAL9004（高贵黑），彰显时代气息。2.OMM镀锌方孔条，使得安装在方孔条上设备消除静电干扰，保护设备安全。外形尺寸600*800*2055（宽*深*高度；单位：毫米）基材厚度：设备安装方孔条2.OMM,框架L5MM,其它1.2MM；材料全部使用SPCC优质冷轧钢板。侧门及顶部可方便拆卸的左右侧门与后门，顶部可按需要安装配有四只风扇的风扇模块，一次解决机械保护，通风散热，机械防尘的使用要求。前后门机柜前后门为平板六角网孔门，通风率大大提高，高达71%,达到国际先进水平，让机柜的通风散热更加有效，有助于提高机柜内置设备的运行可靠性。图腾在国内率先全面使用大通风率六角孔门，表达领导机柜行业先风。框架全新拼装式焊接框架,达到10级抗震结构要求，牢固可靠。方孔条2.0MM镀锌方孔条，使得安装在方孔条上设备消除静电干扰，保护设备安全。方孔条上清晰的U位丝印与凹口定位，方便设备安装。承重800KG并柜可提供专业组件实现多柜并柜安装。表面处理去油喷淋一去油浸泡一喷淋清洗一浸泡清洗一喷淋清洗一表调喷淋一磷化浸泡一第一道喷淋清洗f第二道喷淋清洗f第三道喷淋清洗f烘干一静电喷塑涂层哑光波纹塑粉涂层，颜色：使用国际流行色RAL7035。外表面无明显划伤、碰伤、针孔、颗粒，无附着性污渍，涂层无裂纹、起泡、起皮、掉漆现象，内表面及角弯处无喷涂露底。涂层均匀，纹路大小一致，各部件无明显色差。机柜外观外观及内部做工精细，折弯线条平直，门板平整，角弯处整洁，无毛刺、焊渣，不划伤设备表面保护安装操作保护人员双手。零件没有非正常变形。门开启灵活，无擦碰，无异响。接地机柜制有M6接地螺柱与M5接地螺柱安装孔所有零件能够用接地线套件（选配件）接地互联，接地保护安全可靠，另可按客户要求增加接地铜排。安装尺寸精度19”标准安装，精准的尺寸，保障用户设备顺利安装方孔条任意一个单元内相邻两安装孔中心距：12.7±0.2mm方孔条任意相邻两个单元中心距：44.45±0.3mm方孔条任意两个单元中心距误差：±0.4mm相邻两方孔条安装孔中心距：465±1.6mm机柜进出线口机柜前两侧配置竖式走线槽2根，方便线缆的整理与保护。机柜设有多处进出线口：顶部后出线、下部后出线、下部前出线、下部中间出线。出线口管理：所有出线口均可关闭；下部中间出线口可调节大小。出线口尺寸：下部前出线口：340×56mm下部中间出线口320X275mm（600m深）、320×388mm（80Onlm深）顶部后出线口：340X56mm下部后出线口：340X56mm紧固件不锈钢或者表面镀彩锌，24小时盐雾试验不锈蚀风扇3C认证风扇，噪声小于60分贝，无安装板振动声。排插3C认证排插，保障用户的设备安全无忧。操作机柜侧门、前后门均可拆卸，去掉各门组件即成为敞开式机架结构，机柜四周均可进行安装布线操作。包装内部：PE塑料膜缓冲：角部及中部珍珠棉缓冲垫块撑垫外部：前后5层A=C瓦愣纸箱盖包装工作环境60oC%-40oC相对湿度85%(30oC)标准:符合ANSVEIARS-310-D、IEC297-2、DIN41491；DIN41494；PQRT7、GB/T3047.2-92标准;兼容ETSl标准；特点:平板高密度六角网孔前门（专利）及高密度六角网孔后门，一揽子解决机械保护、通风散热、外部观察机器运行状态三方面的使用要求；通风率达到了71.2%；前后为圆形通风孔的上下框；外观设计（专利）高贵典雅，工艺精湛，尺寸精密，极富时代气息，为您的工程增添价值；可方便地安装图腾机柜集中配电单元（专利）；结构牢固，最大静载达800KG可关闭的上部、下部多处走线通道，底部大走线孔尺寸可按需调整；可选配安装底座，达到固定机柜、底部过线、底部送冷风、防鼠的要求;高效牢固的并柜连接（专利）；高级旋把机柜门锁；齐全的可选配件。1.11机房综合布线布线要求：每个服务器机柜内安装千兆12口模块式配线架与12口机架式光纤配线架。最后所有的UTP与光纤都连接到网络配线机柜内（列头柜），列头柜与2个网络总柜分别以1根12芯光缆及24根6类UTP连接。序号位置说明备注11F数据机房每机柜预留12模块配线架，部分根据需要可配置24口配线架，使用Cat6.0UTP高（低）密区机房2-IF数据机房光纤配线架安排在接入机柜31F数据机房放置12芯单模光纤至2F配电机房4-IF数据机房放置3*24芯单模光纤至1F公安网机房W-CAT6-UTPX242±*允0ICAT6-UTPX24.12心挛W年怆MfftICAT6-UTPX2412芯中科年代正推1IMDF礼吠冏络速城CAT6-UTPX24IZC京内小MLII匕京H&2"IleI11CATB-UTPX24以匕守立梅£4KlCAT-UTPX24l2gff><<U1IMOF网络总柜2图例说明：总配线架CAT6-UTP»2412Ntt内横光P,ICAT-UTPX24J匕*内机，ICAT6-UTPM2412芯W>g»1三三三三三H3HmeE蹴；*-CAT-UTPx12Wr*WrMMMSM三¾I1M111.工一a_-UXlJ5-5况二】CATe-UTPX12步"附12巴宰中.5«IM必上叱，一二1LAJI1'F1WW11CATC-UTPM12PTafXf2ct>¾wn«IMn*n1PjCAT6-UTPM12I：匕*内0、ICAT-UTPN12zi!rift<IAJU等冢，Ufc*内n4t>va1.aI羯香小力仁芳翳日香CAT6-UTPX12巴Tr巾睢餐化«IKAIH,.-DQ按440内里多科检方CATe-UTPX12WraWr'111QxQ4S*CAT6-UTPX12COr千f1.J喑im3_pfeuCAT6-UTPM12ooraoorI比更用外校比4>1IMI一外XZ耻1。一LAJi¼M>M三lil级椭龊鬻.DoF&OOFM嗣竣数据国线处&光纤配浅架CAT6-UTPX1212芯W内QICAT-UTPX12ryn.7K4*lalKl<l*CAT6-UTPX12匕丁方内，:建界tICAT6-UTP»12IJS卡内松化攻,IL12其他保障措施针对本项目为保障设备的高安全性、高可靠性，本项目机房建设及其他保障措施，要紧采取下列安全措施：1、隐蔽工程装饰工程中的隐蔽工程，严格按照国家标准对隐蔽部分材料采取措施：墙体部分作防潮处理。部分非阻燃材料务必涂刷防火涂料。所有隐蔽用材务必符合机房用材性能指标，做到不起尘、阻燃，不可能产生静电，牢固耐用且无病虫害发生。2、场地降噪国家标准规定在机房主控台处噪声指标不大于68dbo因此我们将对精密空调机组的工作噪声与气流噪声进行有效操纵：包含在空调机组下专设重力分散与缓震器，操纵送风风速。而且在精密空调作用区域下的楼板。3、场地净化空调区的洁净程度标准为：A级，每升含尘量W18000粒（粒度20.5微米）。拟在整个机房的楼面及顶面刷一层防尘抗静电涂料，避免灰尘的产生及吸附。空调器对机房内灰尘进行净化，可保证机房区的洁净度。4、静电防护与电磁屏蔽静电防护指标：活动地板表面为要紧静电产生处，规范规定不高于1000V,本工程应操纵在100V下列，吊顶板、隔墙、窗、门限制在50V下列。静电防护：活动地板，每隔2块地板的地板支架，用金属铜箔接成网络式的静电接地网络，并与静电泄放接地线接通;吊顶龙骨、板，轻质墙与护墙层的金属龙骨、金属饰面板，门等金属框均以金属导线接通,并与静电泄放接地线接通；主机房设置具有恒湿能力的精密空调系统，将室内相对湿度操纵在4565%范围内，可有效地操纵静电产生；（静电电荷释放半衰期小于等于250vs）。根据规范规定，机房内电磁波场强在0.15MC1.OOOMC频段内不大于120db,磁场强度不大于800A。因此我们在机房的四周使用彩钢板装饰，同时通过将铝塑板良好接地的方式，达到一定的屏蔽作用。2、机房空调系统2.1系统设计概述空气调节的目的是确保室内空气温度、相对湿度、噪声、压力、洁净度等参数保持在规定的范围内。数据中心安装有大量的计算机、交换机、路由器等对环境温湿度、洁净度要求较高的精密设备，工艺对环境要求较高。因此机房空调需要具有下列特点：1 .显热量大、潜热量小2 .风量大、焙差小3 .不间断运行、常年制冷4 .有洁净度要求2.2机房温湿度要求环境条件级别A级B级C级夏季冬季夏季冬季温度24±120±124±220±21530相对湿度40%60%35%65%30%80%温度变化率<5,不得凝露<10,不得凝露<15,不得凝露2.3设计范围主机房配置机房专用下送风精密空调机，机房精密空调送风区域应是相对独立、空气互不流通的封闭区域。1、低密度机房制冷量希求测算：总制冷量需求-空间散热量设备散热量根据低密度机房面积100.8平米，按照150大卡/平米，及Ikw=860大卡的换算系数计算如下，空间散热量：1008xl50860=176kw设备散热量:48（机柜数）X3kw（散热量）X0.85（最大同时使用系数）=122.4kw。总制冷量箱求空间散热量17.6kw'设备散热量1224kw=140kw0推荐选用3台70KW制冷量的机房专用空调，使用N+1使用。2、高密度机房制冷量希求测算：高密度机房使用封闭冷通道工艺，因此只考虑设备散热量。总制冷，需求二设备散热量准确需求如下图：每两台6kw散热量的高密度服务器机柜中间摆放一台列间空调，使用水平送风方式，封闭冷通道设备散热量：8（机柜数）x6kw（散热量）*0.85（最大同时使用系数）=411。总制冷量帚求-41kwo推荐选用3台25KW制冷量的机房专用列间空调，使用N+1使用，也可三台一起开启，视服务器运行状态决定。3、总制冷量需求-设备散热量准确需求如下图：每两台6kw散热量的高密度服务器机柜中间摆放一台列间空调，使用水平送风方式，封闭冷通道每三台6kw散热量的高密度服务器机柜中间摆放一台列间空调，使用水平送风方式，封闭冷通道设备散热量：15（机柜数）x6kw（散热量）X0.85（最大同时使用系数）=76.5kwo总制冷量福求76.5kw0推荐选用3台38KW制冷量的机房专用列间空调，使用N+1使用，也可三台一起开启，视服务器运行状态决定3、UPS配电间与电池间冷量测算：电池间与配电室热负荷包含配电设备散热量、照明散热、围护结构负荷、电池设备散热与人员散热。总制冷量希求一空间散热量I设备散热量根据电池间与配电室面积119平米，按照150大卡/平米，及lkw=860大卡的换算系数计算如下，空间散热量:119xl50860=21kw按照20Oah电池，定期均衡充电
