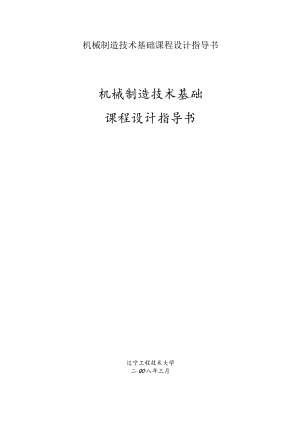

机械制造技术基础课程设计指导书机械制造技术基础课程设计指导书辽宁工程技术大学二QO八年三月第一章概述第一节课程设计的目的1第二节课程设计的要求1第三节课程设计的时间安排5第四节课程设计的成绩考核5第五节其他要求6第六节课程设计内容及步骤6第二章课程设计实例24第一章概述第一节课程设计的目的本课程设计是重耍的实践教学环节之一。是在完成生产实习，学完机械制造技术基础与其它专业课程之后进行的。学生通过该课程设计，将所学理论与生产实践相结合，得到解决问题与分析问题能力的初步培养，另外也为以后搞好毕业设计、走上工作岗位进行一次综合训练。通过该课程设计，学生应在下述各方面得到锻炼：1 .使学生具有制定工艺规程的初步能力。能综合运用机械制造技术基础与其他课程的基本理论与方法，正确的制定一个零件的机械加工工艺规程。2 .具有设计专用夹具的初步能力，提高结构设计能力。3 .结合工艺设计内容，能够熟练的应用工艺计算方法，正确的进行工艺计算，如工艺参数、切削力、切削功率、切削速度、定位误差、夹紧力等。4 .进一步提高查阅资料，熟练地使用设计手册、参考资料等方面的能力。5 .通过设计的全过程，使学生学会进行工艺设计的程序与方法，培养独立思考与独立工作的能力。第二节课程设计的要求机械制造技术基础课程设计题目一律定为：X义零件的机械加工工艺规程及工艺装备设计。课程设计题目由指导教师指定，经教研室主任审查签字后发给学生。生产纲领为中批或者大批生产。设计的要求包含如下几个部分：1 .绘制零件图1张2 .毛坯图1张3 .编制机械加工工艺过程综合卡片1张5 .绘制夹具装配图（Ao或者AI）6 .绘制夹具体零件图4 .编制零件的机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1张1张7.编写课程设计说明书（约60008000字）。1份说明书要紧包含下列内容（章节）（1） .目录（2） .摘要（中外文参照的，各占一页）（3） .零件工艺性分析（4） .机械加工工艺规程设计（5） .指定工序的专用机床夹具设计（6） .方案综合评价与结论（7） .体会与展望（8） .参考文献课程设计说明书格式见附录1第三节课程设计的时间安排本课程设计要求在3周内完成。1 .第12天查资料，熟悉题目阶段。2 .第37天，完成零件的工艺性分析,确定毛坯的类型、制造方法与机械加工工艺规程的设计并编制出零件的工艺过程综合卡片与机械加工工艺卡片。3 .第810天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。4 .第1113天，完成夹具总装图的绘制。5 .第1415天，零件图的绘制。6 .第1618天，整理并完成设计说明书的编写。7 .第19天，完成图纸与说明书的输出打印。8 .第2021天，答辩第四节课程设计成绩的考核课程设计的全部图纸及说明书应有设计者及指导教师的签字。未经指导教师签字的设计，不能参加答辩。由相应教师构成答辩小组，设计者本人应首先对自己的设计进行5分钟的讲解，然后进行答辩。每个学生的答辩总时间，通常不超过15分钟。课程设计成绩根据平常的工作情况，工艺分析的深入程度，工艺装备的设计水平，图纸的质与量，独立工作能力与答辩情况等综合衡量，由答辩小组讨论评定。成绩评定使用五级分制，即优秀、良好、中等、及格与不及格。优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富。在设计过程中勤奋好学、有创新思想；良好：设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。在设计过程中勤奋好学、有创新思想；中等：设计方案通常，设计说明书及设计图纸欠规范、内容通常。在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善，存在一些小错误，说明书及设计图纸欠规范、内容通常。在设计过程中勤奋精神不够：不及格：设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。在设计过程中勤奋好学精神不够。第五节其他要求1 .要求学生在“制造技术基础课程设计”阶段，全力以赴完成课程设计任务，并经常与指导教师沟通，指导教师要认真负责，及时掌握学生的设计进度与情况，使设计有条不紊地进行，直到圆满完成设计任务。2 .按照学校规定，设计资料（含电子文档）交学院统一存档。3 .课程设计说明书一律用B5纸、纵向打印，书写格式参见附录1。第四节课程设计内容及步骤机械制造工艺设计题目决定设计内容。其内容应根据本专业的培养目标，使学生受到必要的基本训练。在选题时应充分考虑实现综合训练，要求题目具有一定的先进性，最好结合生产实际。这类题目是按指定零件制定其机械加工工艺规程，设计指定工序的专用机床夹具。零件最好是工厂正在改进的生产产品。设计内容要紧包含如下内容：（1） .分析研究零件的工作图（2） .确定毛坯的类型、制造方法（3） .编制机械加工工艺规程（4） .机床夹具设计（5） .编写设计计算使用说明书1 .对零件进行工艺分析，画零件图。学生在得到设计题目之后，应首先对零件进行工艺分析，其要紧内容包含,对零件的作用及零件图上的技术要求进行分析；对零件要紧加工表面的尺寸，形状及位置精度，表面粗糙度、与设计基准等进行分析；对零件的材质，热处理及机械加工的工艺性进行分析。画被加工件零件图的目的是加深对上述问题的懂得，并非机械地抄图，.绘图过程应是分析认识零件的过程。零件图上如有遗漏、错误、工艺性差或者不符合标准的地方，应提出修改意见，经指导教师认可后，在绘图时加以改正。学生应按机械制图国家标准认真绘制，除特殊情况经指导教师同意外，均按1,1比例画出。零件图标题栏如图IT所示。假如有条件，能够在计算机上对零件进20 r-15-*20（图名）比例（图号）件敷制图（日 期）重量材料指导（校名）（班号）审aT5一匚-30-行三维造型、创建二维工程图，然后打印，效果更佳。图IT零件图标题栏2 .选择毛坯的制造方式。毛坯分为铸件、锻件、焊接件与型材等。选择毛坯应该以生产批量的大小、零件的复杂程度，加工表面及非加工表面的技术要求等几方面来综合考虑。正确地选择毛坯的制造方式，能够使得整个工艺过程经济合理，故应慎重进行。在通常情况下，应要紧以生产性质来决定。其工作步骤为：根据生产类型、零件结构、形状、尺寸、材料等选择毛坯种类与制造方式；确定各加工表面的总余量（毛坯余量）及毛坯尺寸公差；绘制毛坯图。a）毛坯图的表示毛坯总余量确定以后，便可绘制毛坯图。其表示方法如下：以实线表示毛坯表面轮廓，以双点划线表示经切削加工后的表面，在剖视图上可用交叉线表示加工余量；毛坯图上的尺寸值包含加工余量在内。可在毛坯图上注明成品尺寸（基本尺寸）但应加括号；在毛坯图上可用符号表示出机械加工工序的基准；在毛坯图上注有零件检验的要紧尺寸及其公差，次要尺寸可不标注公差；在毛坯图上注有材料规格及必要的技术要求、如材料及规格、毛坯精度、热处理及硬度、硬度、圆角半径、分模面、拔模斜度、内部质量要求（气孔、缩孔、夹砂）等。b）毛坯图的绘制方法毛坯图的绘制方法用粗实线表示毛坯表面形状，以双点划线表示经切削加工后的表面；用双点划线画出经简化了次要细节的零件图的要紧视图，将确定的加工余量叠加在各相应被加工表面上，即得到毛坯轮廓，用粗实线表示。注意画出某些特殊余块，比如热处理工艺夹头、机械加工用的工艺搭子等。比例1：1。与通常零件图一样，为表达清晰某些内部结构，可画出必要的剖视图_、剖面图。关于由实体上加工出来的槽与孔，不必专门剖切，由于毛坯图只要求表达清晰毛坯的结构。3 .制订零件的机械加工工艺路线。制定工艺路线。在对零件进行分析的基础上，制订零件的工艺路线。关于比较复杂的零件，能够先考虑几个加工方案，经分析比较后，再从中选择比较合理的加工方案。选择定位基准，进行必要的工序尺寸计算。根据粗、精基准选择原则，合理地选定各工序的定位基准。当某工序的定位基准与设计基准不相符时，则需对它的工序尺寸进行换算。选择机床及工、夹、量，刃具。机床设备的选用应当既要保证加工质量,又要经济合理。在成批生产的条件下，通常是使用通用机床与专用工夹具。加工余量及工序间尺寸与公差的确定。根据工艺路线的安排，要求逐工序、逐表面的确定加工余量。其工序间尺寸公差，按经济精度确定。一个表面的总加工余量，应为该表面各工序间加工余量之与。在本设计中，学生可根据指导教师的决定，利用计算法计算出一二个表面的各工序加工余量、公差及总余量与公差。其余各表面的余量及公差，则可利用查表法直接从机械制造工艺设计手册或者本课程设计指导书的附本（第？章）中查得。切削用量的确定。在机床、刀具，加工余量等已确定的基础上，要求学生用公式计算出一道工序的切削用量，其余各工序的切削用量可由本课程设计指导书的附本（第？章）或者切削用量简明手册中查得。计算时间定额。本设计作为一种对时间定额确定方法的熟悉，可只确定2道工序的单件时间定额，可使用查表法或者计算法确定。画毛坯图。在加工余量已确定的基础上画毛坯图。毛坯的轮廓要求用实线绘制，零件的实际尺寸用双点画线绘出，比例取1：1。同时，应在图上标出毛坯的尺寸、公差、技术要求、毛坯制造的分模面、圆角半径与拨模斜度等。填写机械加工工艺过程卡片及工序卡片。将前述各项内容与各工序加工简图一并填入规定的过程卡片及工序卡片上。卡片的格式见图1-2与图1-3（或者者将各数据及加工设备填入机械加工工艺过程综合卡片上。卡片的尺寸规格见图1-4）O表1-21,注意修改错误图1-2机械加工工艺过程卡片图2机械加工工艺过表1-22,注意“厂名”改为“校名”图1-3机械加工工序卡片OZI-O期*逸。后运ne«S5S三三O*H密於含二-WWSiW$O靠SF於器地察袈照C耳国送制皆S利R平用备我K出?«*<>K粉尺里S?H«*=告MBS去-H<I*n2Li钏稀幻蛆StFJ盼福*炭图发基里H士华一汨图1-4机械加工工艺综合卡片a）工序简图可按比例缩小，并尽量用较少的投影绘出。简图中的加工表面用粗实线表示。对定位、夹紧表面应以规定符号标明。最后，应标明各加工表面在本工序加工后的尺寸，公差及表面粗糙度。b）工序简图中定位、夹紧符号应符合机械制造工艺标准（应使用最新的）规定，定位符号、定位点的表示方法、图形比例见图l-50定位、夹紧符号线条按机械制图规定的图线宽度b22b3,符号高度应与工艺图中数字高度一致。表1-1表1-5由JB/T5061-91标准摘录的有关内容，可作为参考。（a）（b）图1-5定位符号、定位点的表示方法（摘自JB/T5061-91）（a）定位符号（b）定位点的表示方法及图形比例表IT定位支承符号定位支承类型符号独立定位联合定位标注在视图轮廓线上标注在视图正面标注在视图轮序线上徐注在视图正面固定式人OOQ活动式令.闿定式图中反加卢（米限1-5）独立支承联合支承标注在视网轮廓线上株法在视图正面标注在视图轮解线上惊生在视四正面表1-3夹紧符号"手劭亲朋”应加直（参表7-勺表1-4常用装置符号<z(×-序号符号名梆简图伞形W尖闽RO：轴20垫铁可再参，邹青P7表1-5,2后2行表1-5定位、夹紧符号与装量符号综合标注示例5、6、7两列囹串住了；5-左-6右，6-左-7右，7-左-5右,11弹性心检定位、夹案气动弹性心触定位、夹索.带端回定位锥度心轴定位、夹萦圆柱心轴定位、夹第带端面定位三T7777777112三乐卡叁定位、夷冀，.71b-一,13液压三爪卡盘定位、夹案.带面定位E-1tB14四爪卡盘定位、夹鱼，带轴向定位/L>9315四爪卡欧定位、夫累带褊面定位备26床头伞形顶尖,床尾伞形顶 尖定位,拔杆夹紧J-H床头中心堵,床足中心堵定 位,拔杆夹第24电磁色定位、夫鬟短标25软爪三爪卡盘定位、卡票的扶、V形块及可调支承定28位，下部加辅助可调支承,压板贱动夹紧国固定V形块下平面蛰29铁定位,另一端可墀V形块定位,夹紧可再参，邹青P7表1-5,3后2行4.工艺装备的结构设计。要求学生设计加工给定零件所必需的夹具1套。具体的设计项目可根据加工的需要，由学生本人提出并经指导教师同意后确定。所设计的夹具零件数以2040件为宜，即应具有中等以上的复杂程度。夹具的设计过程，实际上就是按工序要求实现工件的定位与夹紧结构化的过程。夹具的定位要满足下列三方面：工件在夹具中的正确定位、夹具相对刀具的正确定位与夹具相对机床的正确定位。结构设计的具体步骤如下：确定设计方案，绘制结构原理示意图。设计方案的确定是一项十分重要的设计程序。方案的优劣往往决定了夹具设计的成功与失败。因此，务必充分地进行研究与讨论，以确定最佳方案，而不应急于绘图，草率从事。学生在确定夹具设计方窠时应当遵循的原则是：确保加工质量，结构尽量简单，操作省力高效,制造成本低廉。假如单独拿出这四条原则来分析，有些是互相矛盾的。而设计者的任务，就是要在设计实践中，综合上述四条原则，进行通盘考虑。亦即灵活运用所学的知识，结合实际情况，注意分析研究，考虑互相制约的各类因素，确定最合理的设计方案。选择定位元件，计算定位误差。在确定设计方案的基础上，应按照加工精度的高低，需要消除不定度的数目与根据粗、精加工的需要，按有关标准正确地选择定位元件。选择好定位元件之后，还应对定位误差进行计算。计算结果如超差时，需要改变定位的方法或者提高定位元件、定位表面的制造精度，以减少定位误差，提高加工精度。有的时候甚至要从根本上改变工艺路线的安排，以保证零件的加工能顺利进行。计算所需的夹紧力，设计夹紧机构。设计时所进行的夹紧力的计算，实际上是通过简化了的计算。这种简化要紧是考虑零件在切削力、夹紧力的作用下，按照静力平衡条件而求得的理论夹紧力。为了保证零件装夹的安全可靠，实际所需的夹紧力应比理论夹紧力大。为此,应对理论夹紧力乘以安全系数KoK的大小可由有关手册中查得,通常K：1.52.5。具体程序可见本书第？章。应该指出，由于加工方法，切削刀具与装夹方式千差万别，在有些情况下，夹紧力的计算是没有现成的公式能够套用的。因此需要同学们根据过去所学的理论进行分析研究，以决定合理的计算方法。夹紧机构的功用就是将动力源的力，正确地、有效地施加到工件上来。同学能够根据具体情况，选择并设计杠杆、螺旋、偏心与较链等不一致的夹紧机构,并配合手动，气动或者液动的动力源，将夹具的设计工作逐步完善起来。画夹具装配图画夹具装配图是夹具设计工作中重要的一环。同学在画夹具图时，应当注意与遵循下列几点。a）本设计中，要求按1:1的比例画夹具总装图。被加工零件在夹具上的位置，要用双点画线表示，夹紧机构应处于“夹紧”的位置上。b）注意投影的选择。应当用最少的投影将夹具的结构完全清晰地表达出来。因此在画图之前，应当认真考虑各视图的配置与安排。c）所设计的夹具，不但机构要合理，结构也应当合理，否则都不能正常工作。如图l-6a所示，是属于机构不合理的一例：一个圆形零件用V形块定位,并用二个压板夹紧。由于这个夹具是用双向正反螺杆带动二个压板作自动定心夹紧，因此这个零件存在有重复定位，因而夹具在机构上是不合理的。图1-6是通过修改后的设计,零件仍由V形块定位,双头螺杆一一压板系统能够沿横向移动，而且只起压紧作用，从而解决了重复定位问题。图1-6夹具机构例图图1-7所示为一个校链夹紧机构的例子。从机构学的角摩考虑，它是合理的。但是，当校链机构中的滚子、销轴磨损或者出现制造、装配误差时，滚子的移动会超过死点而最终导致机构的失效。因此这个夹具还有不合理之。假如在拉杆上增加一调整环节（如图1-8所示），那么这套夹具不但在机构上是合理的，在结构上也是合理的了。图7钱链夹紧机构实例（在机构上是合理的但在结构上是不合理的）图1-8改进后的较链夹紧机构实例（在机构上与结构上都是合理的）d）要保证夹具与机床的相对位置及刀具与夹具的相对位置的正确性。为此，夹具上应具有定位键及对刀装置，这可在有关的夹具设计手册中查得。也可参本书的第？章。e）运动部件的运动要灵活，不能出现干涉与卡死的现象。回转工作台或者回转定位部件应有锁紧装置，不能在工作中松动。f）夹具的装配工艺性与夹具零件（特别是夹具体）的可加工性要好。g）夹具中的运动零部件要有润滑措施，夹具的排屑要方便。h）零件的选材、尺寸公差的标准与总装技术要求要合理。为便于审查零件的加工工艺性及夹具的装配工艺性，从教学要求出发，各零部件尽量不使用简化法绘制。装配图的标题栏规格、形式如图1-9图-9装配图标题栏画夹具体零件图通过夹具体将定位元件、对刀元件、夹紧元件、其他元件等所有装置连接成一个整体。夹具体还用于保证夹具相关于机床的正确位置，铳夹具要有定位键、车床夹具注意与主轴连接的结构设计、钻夹具注意钻模板的结构设计。a）夹具体设计应满足如下基本要求：足够的刚度与强度。设计夹具体时,应保证在夹紧力与切削力等外力作用下、不产生过大的变形与振动。必要时，可在适当位置设置若干条加强筋。夹具安装稳固。机床夹重心与切削力等力的作用点应处在夹具安装基面内。机床夹具高度越大，要求夹具体底平面面积越大。为使夹具安装基面与机床工作台接触良好，夹具体底平面应适当挖空。夹具体结构工艺性良好。便于清除切屑。b）夹具体材料及制造方法夹具体可用铸造或者焊接方法制造。由于铸造夹具体具有工艺性良好、吸振性良好、可承受较大的切削力、夹紧力等力的作用特点，因此得到了较广泛的应用铸造夹具体材料,通常使用HT150或者HT200两种。夹具体应进行时效处理,以消除内应力。C）夹具体外形尺寸夹具体制造属单件生产，通常都是参照类似的结构，按经验类比法确定其结构尺寸。实际上在绘制夹具总图时，根据工件、定位元件、夹紧装置、对刀一导向元件与其他辅助机构与装置在总体上的布置，夹具体的外形尺寸便已大体确定。表IT列出夹具体结构尺寸的经验数据。表1-2列出夹具体座耳结构尺寸。表IT夹具体结构尺寸的经验数据夹具体结构部分经验数据具体壁厚h1525mm夹具体加强肋厚度(0.70.9)h具体加强肋高度不大于5h夹具体壁与壁连接的铸造圆角R=l5"l10（h1+h2）式中hl、h2一圆角相连处的壁厚表1-2夹具体结构尺寸的经验数据（单位：mm）螺栓直径dDDyRRlLHb8102051016284IO1224612183241214307152036416183891925466d）铸造夹具体的技术铸造夹具体的技术要求，通常有如下规定：铸件不许有裂纹、气孔、砂眼、缩松、夹渣等铸造缺陷；浇口、冒口、结疤、粘砂应清除干净；铸件在机械加工前应经时效处理；未注明的铸造圆角R（3-5）mm；铸造拔模斜度（铸件在垂直分型面的表面需有铸造斜度）；铸造夹具体零件的尺寸公差取值参见表3。表1-3铸造夹具体零件的尺寸公差KrTkX3,JX三I。和夹具体零件的尺寸（角度）公差数IK栩应于工件3注尺寸公差的总线尺U10.1mm相应于工件未注角度公差的角度±10'相应于工件标注公差的直线尺寸或位置公差（1/2-1/5）工件相应公差上找正基面与安装工件的平面间的垂克度.0lmm找正基面的直线度与平曲度O.OOSmm家固件用的孔中心距公差±U.ImrcL<!50fnm±U.15mnL>150mm5.编写设计说明书。学生在完成上述全部工作之后，应将前述的工作依先后顺序编写设计说明书一份。要求语言简练，文字通顺。课程设计说明书格式详见附录1。第二章课程设计实例本章提供一个机械制造技术基础课程设计的实例，以期给学生提供一个符合设计要求的格式，其中包含设计说明书、工艺文件与设计图样。该零件是一个典型的盘套类零件，尽管简单，但其结构、技术要求、基准选择、工艺尺寸确定、加工顺序安排、定位夹紧方法等诸方面既有其代表性，又颇具特色，几乎包含了机械制造技术基础课程的大部分内容。当然，希望学生不要拘泥于一种固定的格式，而应根据指导老师的要求，结合自己的题目做出有特色的设计。机械制造技术基础课程设计说明书设计题目：拨叉零件机械加工工艺规程及加工20H8孔工艺装备设计者：班级学号：指导教师：辽宁工程技术大学_年月_日辽宁工程技术大学机械制造技术基础课程设计任务书设计题目：设计“离合齿轮”零件的机械加工工艺规程及工艺装备设计“万向节活动叉”零件的机械加工工艺规程及工艺装备内容：1.零件图1张2 .毛坯图1张3 .机械加工工艺过程卡片1张4 .零件的机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1张5 .夹具装配图1张6 .夹具体零件图1张7 .课程设计说明书1份原始资料：L被加工零件的零件图1张2,零件的生产纲领:4000件/年学生：班级学号：指导教师:系（教研室）主任:目录（略）序言机械制造技术基础课程设计是我们在学完了机械制造技术基础与大学的全部基础课，技术基础课与大部分专业课之后进行的。这是我们在进行毕亚设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练。这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析与解决了零件机械制造工艺问题，设计机床专用夹具这一典型的工艺装备，提高结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。因此，它在我们四年的大学生活中占有重要的地位。由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指教。第一节零件的工艺分析及生产类型的确定一、零件的作用题目所给定的零件是CA6140车床主轴箱中运动输入轴I轴上的一个离合图2-1离合器零件图齿轮（图2-1）,它位于工轴的右端，用于接通或者断开主轴的反转传动路线，与其他零件一起构成摩擦片正反转离合器。它借助两个滚动轴承空套在I轴上，只有当装在I轴上的内摩擦片与装在该齿轮上的外摩擦片压紧时，I轴才能带动该齿轮转动。该零件的。68K7mm孔与两个滚动轴承的外圈相配合，71mm沟槽为弹簧挡圈卡槽，094n孔容纲内、外摩擦片，416mn槽口与外摩擦片的翅片相配合使其与该齿轮一起转动，6×1.5mm沟槽与4×¢5mn孔用于通人冷却润滑油。题目所给定的零件是解放牌汽车底盘传动轴上的万向节滑动叉（图2T为其零件图），它位于传动轴的端部，要紧作用之一是传递扭矩，使汽车获得前进的动力；二是当汽车后桥钢板弹簧处在不一致的状态时，由本零件能够调整传动轴的长短及其位置。零件的两叉头部位上有：个。39二滥的孔，用以安装滚针轴承并与十字轴相连，起万向连轴节的作用。&件，65m机外网内为姬0加仙花键孔与传动轴端部的花键轴相配合，用于传递动力用。二、零件的工艺分析通过对该零件图的重新.绘制J知原民样的视图正确、完整，尺寸、公差及技术要求齐全。但基准孔068K7mm要求R80.8p.m有些偏高。通常8级精度的齿轮，其基准孔要求Ral.6“n即可。该零件属盘套类回转体零件，它的所有表面均需切削加工，各表面的加工精度与表面粗糙度都不难获得。16mm槽口相对价68K7mm孔的轴线互成90°垂直分布，其径向设计基准是。68K7mm孔的轴线，轴向设计基准是090mm外圆柱的右端平面。4X05m孔在6XL5mm沟槽内，孔中心线距沟槽一侧面的距离为3mm,由于加工时不能选用构槽的侧面为定位基推，故要精确地保证上述要求则比较困难，但这些小孔为油孔，位置要求不高，只要钻到沟槽之内接通油路即可,加工不成问题。应该说，这个零件的工艺性较好。万向节滑动叉这个零件从图2-1所示的零件图上能够看出，它一共有两组加工表面，而这二组加工表面之间有一定的位置要求，现将这二组加工表面分述如下：（1）以娟9嗡7加加孔为中心的加工表面。这一组加工表面包含：二个四9二湍的孔及其导用，尺寸为118几7M的两个q孔姆9机加相垂直的平面，还有在平面上的4个螺孔。其中要紧加工表面为姆9用;机机的两个孔，这图27万向节滑动叉零件图覆意将童量5小镇进根敦捏是用来安装滚针轴承以便安装十字轴的。（2）以姬Omm花键孔为中心的加工表面。这一组加工表面包含：¢50J005mm十六齿方齿花键孔，50mm阶梯孔，与小65mm的外圆表面与M60Xl的外螺纹表面。这两组加工表面之间有着一定的位置要求，要紧是:姬0-5如花键孔与姆91滥7M两孔中心联线的垂直度公差为100：O020；。39黑？两孔外端面对该孔垂直度公差为0.1mm；¢50J005Wzn花键槽宽中心线与。39叫?制中心线偏转角度公差为2o0由以上分析可知，关于津二组加工表面而言，我们我们能够先加工其中一组表面，然后借助于专用夹具进行另一组表面的加工，同时保证它们之间的位置精度要求。三、零件的生产类型根据题目所给的原始资料可知，该零件的生产纲领为4000件/年，零件的重量为5.3kg,查表1-3与1-4郁有，可知其属于轻型零件，生产类型为中批生产。依设计题目知：QYOOO台/年，n=l件/合；结合生产实际，备品率a与废品率夕分别取为10%与现。代人公式(2-1)得该零件的生产纲领N=2000×l×(1+10%)X(1+1%)=2222件/年零件是机床上的齿轮，质量为1.36kg,查表2-1可知其属轻型零件，生产类型为中批生产。第二节选择毛坯、确定毛坯尺寸、绘制毛坯简图一、毛坯的选择该零件材料为45钢。考虑到车床在车削螺纹工作中要经常正、反向旋转，该零件在工作过程中则经常承受交变载荷及冲击性载荷，因此应该选用锻件，以使金属纤维尽量不被切断，保证零件工作可靠。由子零件年产量为2222件，属批量生产，而且零件的轮廓尺寸不大，故可使用模锻成形。这从提高生产率、保证加工精度上考虑，也是应该的。二、确定机械加工余量、毛坯尺寸与公差参见本书第五章第一节，钢质模锻件的公差及机械加工余量按GB/T12362-2003确定。要确定毛坯的尺寸公差及机械加工余量，应先确定如下各项因素。1 .锻件公差等级由该零件的功用与技术要求，确定其锻件公差等级为普通级。2 .锻件质量Rf根据零件成品质量1.36kg,估算为“/=2.2kg03 .锻件形状复杂系数Ss=mf/mN该锻件为圆形，假设其最大直径为0121mm,长68mm,则由公式（2T）级可得：mN=-×121×68×7.85×10-6=6.138由于0.358介于0.32与0.63之间，故该零件的形状复杂系数S属Sz级。4 .锻件材质系数M由于该零件材料为45钢，是碳的质量分数小于0.65%的碳素钢，故该锻件的材质系数属级。5 .零件表面粗糙度由零件图知，除。68K7mm孔为R00.8"九以外，其余各加工表面均为Ra1.6帆o6 .确定机械加工余量根据锻件质量、零件表面粗糙度、形状复杂系数查表2-13献，得单边余量在厚度方向为1.722mm,水平方向亦为1.7-2.2mm,即锻件各外径的单面余量为1.7-2.2mm,各轴向尺寸的单面余量也为1.7-2.2mm0锻件中心两孔的单面余量按表2-14献查得为2.5mm.7 .确定毛坯尺寸上面查得的加工余量适用于机械加工表面粗糙度Ra1.6m«RaVI.6Mn的表面,余量要适当增大。分析本零件，除。68K7mm孔为R00.8/#以外，其余各加工表面均为&1.627,因此这些表面的毛坯尺止只需将零件的尺寸加上所查得的余量值即（由于有的表面只需粗加工，这时可取所查数据中的小值。当表面需经粗加工与半精加工时，可取其较大值）。068K7mn孔需精加工达到R00.8m，参考磨孔余量表2-14敏确定精镇孔单面余量为0.5mm。综上所述，确定毛坯尺寸见表2-1。表2-1离合齿轮毛坯（锻件）尺寸mm零件尺寸单面加工余量锻件尺寸零件尺寸单面加工余量设件尺寸117hll2的2164t-g52及1.767.7#106.54.41.75110202及220，902，94122及1.715.72.5的9>94孔深3117及1.731M8K7W3>628.确定毛坯尺寸公差毛坯尺才公差根据锻件质量、材质系数、形状复杂系数从表2-10敏、表2-11敏中查得。本零件毛坯尺寸同意偏差见表2-2。表2-2毛坯尺寸同意偏差b1mw1*.*v*It,Jrri*ju潴件尺寸偏差根据殷件尺寸偏差根据121+1.7-0.862(54)+0.6-1.4表56一110+1.5-0.720±0.931±1.0，94+1.5-0.7衣15.7+1.2A7-0.4表5-789+0.7-1.567.7，Q2、。0.5三、设计及绘制毛坯图1.确定圆角半径锻件的外圆角半径按表5-12更如亲奉团27三确定，内圆角半径按表5-13要加奈左罚27三确定。本锻件各部分的t/H为0.5-1,故均按表中第一行数值。为简化起见，本锻件的内、外圆角半径分别取相同数值，以台阶高度H=1625进行确定。结果为：外圆角半径r=6内圆角半径R=3锻件圆角半径也能够按如下办法简单确定：凸圆角半径等于单面加工余量加成品零件圆角半径或者导角值；凹圆角半径R=(23)计算所得半径应圆整为标准值，以利于使用标准刀具。数值能保证各表面的加工余量。.确定模锻斜度本锻件由于上、下模膛深度不相等，模锻斜度应以模膛较深的一侧计算。1.HO1H32八一=1»=0.291BHOBIlO按表511,外模锻斜度=5°,内模锻斜度加大，取夕=7°。模锻斜度也可简单地按照外壁斜度为7。，内壁斜度为10°来取。2 .确定分模位置由于毛坯是H<D的圆盘类锻件，应采取轴向分模了这样可冲内孔，使材料利用率得到提高。为了便于起模及便于发现上、下模在模锻过程币错移，选择最大直径即齿轮处的对称平面为分模面，分模线为直线，属平直分模线。3 .确定毛坯的热处理方式钢质齿轮毛坯经锻造后应安排正火，以消除残余的锻造应力，并使不均匀的金相组织通过重新结晶而得到细化、均匀的组织，从而改善加工性。图2-2所不为本零件的毛坯图。第三节选择加工方法，制定工艺路线一、定位基准的选择本零件是带孔的盘状齿轮，孔是其设计基准（亦是装配基准与测量基准）,为避免由于基准不重合而产生的误差，应选孔为定位基准，即遵循“基准重合”的原则。具体而言，即选。68K7mm孔及一端面作为精基准。由于本齿轮全部表面都需加工，而孔作为精基准应先进行加工，因此应选外圆及一端面为粗基准。外圆0117mm上有分模面，表面不平整有飞边等缺陷，定位不可靠，故不能选为粗基准。二、零件表面加工方法的选择本零件的加面有外圆、内孔、端而、齿面、槽及小孔等，材料为45钢。以公差等级与表面粗糙度要求，参考本书有关资料，其加工方法选择如下。1 .09Omm外圆面为未注公差尺寸，根据GB1800-79规定其公差等级按IT14,表面粗糙度为（3.22?,需进行粗车与半精车（表1-6邹）。2 .齿圈外圆面公差等级为ITl1,表面粗糙度一为一（3.2加，需粗车、半精车（表1-6邹）。3 .例06.5,4mm外圆面、公差等级为ITl表面粗糙度为&6.3加粗车即可（表1-6邹）。4 .选。68K7mm内孔公差等级为IT7,表面粗糙度为此0.8仆，毛坯孔已锻出，为未淬火钢，根据表1-7邹，加工方法可采取粗链、半精镇之后用精镇。5 .094mm内孔为未注公差尺惫乡券等壑矛IT14,表面粗糙度为Ra0.Smf毛坯孔已锻出，只需粗链即可（表1-7邹）。6 .端面本零件的端面为回转体端面，尺寸精度都要求不高，表面粗糙度为Ra3.2j7i及R,63m两种要求。要求R,32m的端面可粗车与半精车，要求R,6.39?的端面，经粗车即可（表1-8邹）。7 .齿面齿轮模数为2.25,齿数为50,精度8FL,表面粗糙度为,使用A级单头滚刀滚齿即能达到要求（表5-18、表519）。8 .槽槽宽与槽深的公差等级分别为IT13与IT14,表面粗糙度分别为&3.23与&63jum,需使用三面刃铳刀，粗铳、半精铳（表5-16）。9 .05mm小孔使用复合钻头一次钻出即成。三、制订工艺路线齿轮的加工工艺路线通常是先进行齿坯的加工，再进行齿面加工。齿坯加工包含各圆柱表面及端面的加工
