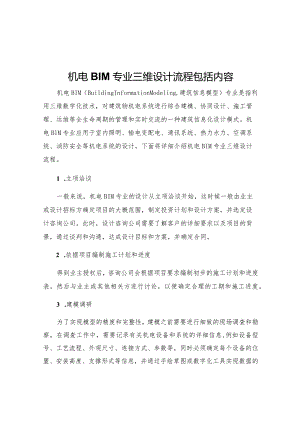

机电BIM专业三维设计流程包括内容机电BIM（BuildingInformationModeling,建筑信息模型）专业是指利用三维数字化技术，对建筑物机电系统进行综合建模、协同设计、施工管理、运维等全生命周期的管理和实时交流的一种建筑信息化设计模式。机电BlM专业应用于室内照明、输电变配电、通讯系统、热力水力、空调系统、消防安全等机电系统的设计，下面将详细介绍机电BIM专业三维设计流程。1 .立项洽谈一般来说，机电BIM专业的设计从立项洽谈开始，这时候一般由业主或设计招标方确定项目的大概范围，制定投资计划和设计方案，并选定设计咨询公司。此时，设计咨询公司需要了解客户的详细要求以及项目的背景，通过谈判和沟通，达成设计目标和方案，并确定合同。2 .依据项目编制施工计划和进度得到业主授权后，咨询公司会根据项目要求编制初步的施工计划和进度表，然后与业主或其他相关方进行讨论，以便确定合理的工期和施工进度。3 .建模调研为了实现模型的精度和完整性，建模之前需要进行细致的现场调查和勘察。在调查工作中，需要记录有关机电设备和系统的详细信息,例如设备型号、工艺流程、外观尺寸、连接方式、参数等，同时必须确定每个设备的位置、安装高度、支撑形式等信息，并通过手绘草图或数字化工具实现数据的标注和记录。4 .基本建模根据事先收集的勘察数据和现场调查，设计咨询公司的技术人员开始进行基本建模，即把设备、配管、线路等机电系统的基础模型建立起来，并确定它们的大小、材质、连接方式、编号等属性。5 .模型协同设计基础模型建成后，各专业技术人员（例如建筑、机电、照明、低压、通信）便开始进行模型协同设计，即根据所参与的建模范围进行深化设计，实施并优化系统结构、设备选型、水电布置、工程量数据标注、模型库维护等，完成各自设计任务。6 .模型协同验收在完成模型协同设计后，各专业技术人员需对自己及其他技术人员参与的模型进行协同验收。在此过程中，需要检查设备的正确安装位置、模型标注的规范化、参数设置的合理性、关联数据的正确性等,进一步完善模型，最终完成模型的整体验收。7 .模型分析检测在对机电系统进行建模以后，需要进行相关的分析和检测工作，例如水力分析、设备载荷计算、热负荷计算、通风模拟、明暗照度分析、能耗分析等。这些分析和检测结果将为后续的管理提供可靠的数据依据。8 .机电系统施工图设计在模型协同验收和分析检测之后，设计咨询公司需要根据模型数据生成机电系统相关的施工图，为机电系统的安装和调试提供详细的图纸依据，包括管道走向、施工顺序、设备细节、管道、电缆桥架和接线等。9 .机电系统数据交换和管理机电BlM专业的建模、设计、施工过程中产生很多数据，包括模型、图纸、表格、报告等文档形式。设计咨询公司需要利用专门的数据管理平台来对数据进行分类、归档、汇总、交换，最终保证数据能被合理、高效、安全地管理。10 .机电系统施工和安装完成施工图设计后，施工团队将按照图纸要求进行系统安装，核算计划工期和进度，并组织专业主管验收施工品质和现场安全等情况。IL模型维护与信息对接随着机电系统的行业化发展，建筑物机电系统维护管理需求日益增长，在机电BlM专业中，机电系统设计成为了系统的一部分。相关设计咨询公司除了完成建模、设计、施工等主要工作外，还需要通过相应的管网，对模型进行定期维护，对一些重点部位可以加强信息对接，把模型便直接应用，实现管理和经济效益的加值。以上是机电BTM专业三维设计流程的核心内容，由此可以看出该专业领域的设计需要综合运用多学科技术，跨越多个阶段，后续还需要注意对文档的维护、数据处理和模型的更新升级等方面的问题。
