1施工升降机基础工程施工组织设计方案.docx

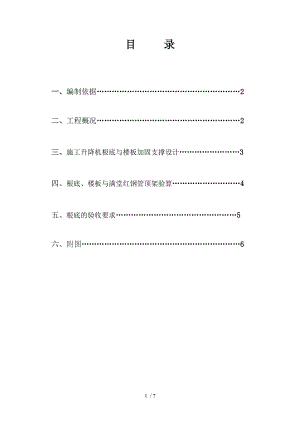

目 录一、编制依据2二、工程概况2三、施工升降机根底与楼板加固支撑设计3四、根底、楼板与满堂红钢管顶架验算4五、根底的验收要求5六、附图6施工升降机根底方案一、编制依据1、施工升降机使用说明书2、建筑机械使用安全技术规程JGJ33-20013、建筑施工扣件式钢管脚手架安全技术规JGJ130-2001(2002年版)4、建筑施工手册第四版缩印本5、施工现场平面布置图6、本工程的结构施工图二、工程概况1、建筑概况市海珠区教师进修学校工程主要由教学综合楼、报告厅、综合办公楼、体育馆四个单位工程组成。总用地面积21683m2，总建筑面积18860 m2地上：16128m2，地下：2732m2。其中教学楼5层，一层地下室；报告厅3层；综合办公楼5层。首层层高为5.8m、其他层层高为3.6m，屋面架构高23.7m， 最大高度为26.2m。体育馆最大高度16m。教学综合楼、报告厅、综合办公楼±0.00m相当于绝对标高9.35m；体育馆±0.00 m相当于绝对标高9.50m。2、施工升降机定位根据本工程施工条件，考虑到材料运输方便，能合理使用施工升降机，施工升降机根底不直接设置到地基上，将自编号1#施工升降机安装在建筑物3-G交3-93-10轴位置，详见施工升降机平面布置图，升降机根底置于地下室首层顶板上，安装高度约30m。三、施工升降机根底与楼板加固支撑设计1#施工升降机搭设高度L=30m，共20节，每节自重150kg，吊笼规格为3.2m×1.5m，混凝土根底长4.4m，宽3.8m，厚0.3m，砼强度等级为C30，配筋为双层双向12200，详见根底配筋示意图。根底底部设置在C30、厚度为200mm的首层地下室顶板上，详见施工升降机根底支撑加固图。施工升降机根底部位在地下室的加固方法：在施工升降机根底围，负一层楼板相应位置处采用48×3.5的钢管搭设满堂红顶架支承加固，钢管排架立杆纵向间距、横向间距均按500mm布置，在钢管的上方采用钢顶托上放80×80mm木枋，使木枋与楼板严密接触，扫地杆离地200mm，步距按不大于1200mm设置，剪刀撑水平一道与四周设置。根底施工时，将同-0.6m地下室顶板砼一起浇筑，按升降机位置放出根底位置线，再绑扎钢筋、立模板浇筑混凝土。四、根底、楼板与满堂红钢管顶架验算1、升降机总自重计算施工升降机主要技术参数：吊笼重(双笼)2×2000kg，外笼重1480kg，导轨架总重(共需20节，标准节每节重150kg，其他配件忽略)20×150kg，载重量(双笼)2×2000kg。升降机总自重G=吊笼重外笼重导轨架总重载重重=2×2000kg1480kg20×150kg2×2000kg=12480kg=124.8KN2、根底承载P计算考虑动载、自重误差与风载对根底的影响，取系数n=2。根底承载P=G×2=124.8×2=259.6KN按能承受最大压力Pmax=259.6KN而制作的根底，符合升降机的使用要求。3、根底验算根底砼强度等级为C30，轴心抗压强度fc=14.3N/mm2,轴心抗拉强度ft=1.43 N/mm2,底面积A=4.4×3.8=16.72m2。根底自重F=4.4×3.8×0.3×25=125.4KN。根底底面积验算，轴心受压根底基底面积应满足：A(PF)/fc=(259.6125.4)/(14.3×103)=0.027 m2(满足要求)4、满堂红钢管顶架立柱验算按地下室顶板不受力情况，全部由钢管顶架支承。48×3.0钢管立柱的连接方式为扣件对接，查建筑施工手册第四版缩印本第520页表8-76，当横杆步距L=1200mm时，立柱允许荷载N值为29.2KN，钢管根数：(4.4×3.8)/(0.5×0.5)=70根，每根钢管承受的荷载N=P/70=385.0/70=5.5KNN=29.2KN，满足要求。立柱允许荷载N值(KN)横杆步距L(mm)48×3.0钢管48×3.5钢管对接搭接对接搭接100031.712.235.713.9125029.211.633.113.0150026.811.030.312.4180024.010.227.211.6立柱稳定性验算：=N/(A)= 3850/(0.626×424)=14.51 N/mm2f=205N/mm2，满足要求。式中 N每根立柱承受的荷载(N)； A钢管截面积(mm2)；轴心受压稳定系数，根据钢管立柱长细比=L/i=1200/15.8=75.95,查表得=0.626。五、根底的验收要求1、升降机根底按使用说书中的标准要求制作安装，预埋框必须用水平仪调平并与根底钢筋连接。2、防雷接地装置的埋设与主体结构的接地装置连通。3、预埋框四个基准点不平度(水平高差)L×1/1000(L为两点间的距离，单位为m)。4、根底验收资料必须经技术负责人、监理公司签字认可。5、只有当根底达到设计强度并满足设计要求后才能进展下一道工序操作，禁止使用不合格产品。六、附图7 / 7
