某发电视频会议系统技术协议书.docx

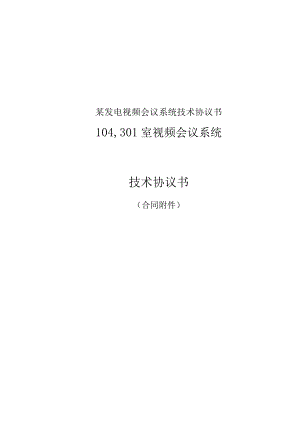

某发电视频会议系统技术协议书104,301室视频会议系统技术协议书（合同附件）技术财1总则1本技术协议书适用于华能南京金陵发电有限公司视频会议系统。2根据华能南京金陵发电有限公司视频会议系统的实际需要，结合本公司在会议系统多年的设计、建设经验，基于技术先进、功能强大、设备精良的原则，设计构建一套具有功能强大、性能稳固的视频会议系统。3本技术协议书所描述的视频会议系统是先进、安全、可靠与高质量的产品，且其物资采购、生产、安装等各环节按IS09001标准执行。2设计方案2.1设计原则本系统以实际应用为出发点，并考虑到系统投资的长期效益，根据下列原则建设：1、音质优化：以音质为设计的核心。所选用的都是高保真产品，并配有先进、合理的系统设计，保证了音质的优化。2、先进性：在科技飞速进展的今天，电声技术的进展日新月异，电声系统设备的更新换代更不能同日而语；目前正处于模拟设备与数字设备交替进展的时期，新技术与新设备不断出现。为了使系统设计方案更加完善，音质效果更加完美，在作扩声系统设计时，其方案在保证有用性的同时，还务必要有一定的远瞻性。3、可靠性：系统务必能可靠地运行。在这里我们应用技术成熟可靠的产品，并预留了更多的功率储备。4、人性化：我司音响系统充分考虑到用户对音响使用的要求，同时提供多种功能。输入输出端口多样化设计，多能满足不一致用户的使用需求。5、可扩展性：预留多种线路与接口方便以后系统升级，灵活增加系统设备。6、有用性：扩声系统在满足功能要求外，还具有操作简单保护容易的特点。7、一致性：扩声系统要求各设备的选型应遵循技术指标一致的原则。8、经济性：扩声系统要求有良好的性价比，有用而不夸张，高挡而不奢侈。2.2会议系统设计需求1、概况D301会议室会议室位于行政楼三层，面积约为160平方米，长方形型，可容纳30-40人。该会议室用于公司视频会议的场所。设置正投大屏幕影像显示系统，在会议室正方设置一块5.2米X2.0米的正投大屏幕、5000流明专业高清投影机两台做无缝拼接，并设置发言、视像跟踪、中控、会议音视频同步录像系统、电动会标杆、电动窗帘系统（同意中控系统的操纵）等设备，能进行计算机网络、VCD、DVD、高清视频等的应用，要求配备的会议音视频系统设备，系统包含：1）多媒体拼接融合投影系统2）手拉手数字发言讨论系统3）视像跟踪系统4）会议录像系统5）智能集中操纵系统6）电动会标系统7）电动窗帘系统2）104会议室会议室位于行政楼一层，面积大约160平方米，该会议室用于公司第二电视电话会议室。设置正投大屏幕影像显示系统，在会议室正方设置一块5.4米X2.2米的正投大屏幕、5000流明专业高清投影机两台做无缝拼接，并设置发言、中控、会议音视频同步录像系统、扩声系统、电动会标杆、电动窗帘系统（同意中控系统的操纵）等设备,能进行计算机网络、VCD.DVD、高清视频等的应用，要求配备的会议音视频系统设备，系统包含：1）多媒体拼接融合投影系统2）手拉手数字发言讨论系统3）会议摄像及录像系统4）远程会议系统5）智能集中操纵系统6）电动会标系统7）电动窗帘系统2、功能要求：1）视频会议室应具备现代视频会议系统的全部功能,这要紧包含视频图像系统、音频系统、视频会议操纵系统、计算机网络系统等，要紧实现本会议室发言、扩声、摄像、网络、会议中控、视频输出接口等功能。2)视频输出使用高清投影仪。需要设计6个音响、有线话筒、无线手持话筒；使用高清摄像，中央集中操纵系统，实现语音跟踪功能与视频会议录音录像功能，要求话筒与视频会议相配套等设备能与目前已有的集团视频会议系统很好的衔接并达到视频会议的要求2. 3系统设计根据(1) GYJ25-86厅堂扩声系统声学特性指标(2) JGJ57-2000剧场建筑设计规范(3) GJG/T16-92民用建筑电气设计规范(4) GBJ-303-88建筑电气安装工程质量检验评定标准(5) GB/T4959-95厅堂扩声特性的测量方法(6) SJ2112-XX厅堂扩声系统设备互联的优选电气接值(7) GB五83彩色电视图像传输标准(8) GY/T106-925-450MHZ有线电视广播系统技术规范(9) GB7410彩色电视图像质量主观评价方法(10) GB50198-94民用闭路监视电视系统工程技术规范(11) GBJ42-81工业企业通讯技术规范(12) GBJ79-85工业企业通讯接地设计规范2.4系统设计及配置说明2.4.1大屏幕显不系统将视频设备与音响设备互相结合，构成视频会议(VideoConference)系统，是当今各类会议的普遍进展趋势。因此，我们为2个会议室均配置了多媒体高亮度投影机及高反射率的电动投影幕布,配合影碟机与笔记本电脑,既可在会议时的进行文稿演示,习惯现代会议的需要，亦可播放多种格式光盘进行教学活动。在会议室内预留视频会议信号接口，今后只要加装视频会议有关设备即可实现远程视频会议的功能。本系统设计为2*1正投无缝拼接系统，可实现4路视频，2路RGB同时在屏幕显示。信号之间可实现任意拖动，大小，全屏等功能。本系统使用正投方式，同时使用多屏拼接技术与边缘融合技术。既保证了图像的连续性，色彩的一致性，又保证了多画面显示。其特殊性在于：能够分区独立调整每个屏幕的色彩与亮度，保证了两个屏幕上的图像一致性。多画面显示功能强大：基本配置可有4路视频，2路RGB同时显示在大屏幕上。在大屏幕显示系统中，大屏拼接融合操纵系统作为系统信号处理的核心，在很大程度上决定了整个系统的显示效果，显示质量，操作的灵活性与可靠性。因此，在此方案中，为了能更好的结合三菱投影机的特点，根据技术规范与要求，选择了中唐LPRO系列多屏拼接融合操纵器，用以拼接多个局域网上的应用系统图形与多路实时的视频图像。1.PRO拼接融合操纵系统特点：使用最新的基于Intel架构的硬件结构体系，标准化、模块化设计，扩充及其容易。集成的多屏图形操纵系统能够同时输入并显示视频信号、RGB信号与网络计算机信号,所有信号都能够开窗显示在任意位置、任意缩放、漫游。支持全制式（PAL、NTSC、SECAM）实时视频信号输入，可实现4路全实时的视频画面显示，提供高清晰的画面显示质量。操纵系统当前配置支持2路RGB信号输入显示，最高支持分辨率1600X1200,RGB信号可任意放大、缩小。DVl信号分辨率支持1920*1080。大屏幕能够显示计算机数字信号与播放各类媒体资料影片、接收电视图像等模拟信号，并可灵活对多路信号进行切换。系统提供方便操作的中文界面的大屏幕管理操纵软件，具有多用户操作管理，网络远程操作管理，并能与监控系统与集中操纵系统一起实现一体化操作管理。大屏幕操纵软件使用C/S结构（客户端/服务端结构），它能够安装在任何的客户机（工作站）上，并与用户系统兼容，不影响用户原先各类应用系统的运行，网络上的任意一台工作站安装操纵软件的客户端软件后，便能够成为一台操纵终端，它能够管理操纵大屏幕的操作管理，也能够同时被调用显示。无可比拟的完美的、高质量显示图像与全实时的信号输入窗口，信号显示效果完全不受视频或者RGB输入窗口数量与窗口大小的限制。操作者能够在任意位置打开多个活动窗口显示不一致的输入信号,所有窗口能在整个大屏幕上任意移动、放大、缩小，同时具有足够的响应速度。系统提供WindoWS网络工作站的屏幕显示共享软件,在任意一工作站上安装软件的服务端后，能够实现工作站在大屏幕的共享显示，同时通过网络共享显示，用大屏幕操纵系统的鼠标与键盘能够对工作站进行协同操作。操纵系统支持网络分控与多用户操作,用户既可用单一的鼠标或者键盘对投影机进行操作，通过软件设置操作员也能够利用各自工作站的鼠标、键盘操纵大屏幕系统，进行各项的远程操作，实现交互式的远程操纵。网络上的计算机图形窗口可跨屏、拖拽、移动、缩放、在屏幕拼接处自动处理光标。具有多路网络接口，支持TCP/IP协议，可同时连接属于不一致网段的网络，增强了系统可靠性。配置冗余风扇，以保证系统工作在合适的温度范围内。标准19”机箱，可置入标准机柜中。画面尺寸：我们首要考虑投影出最优化的图像质量,亮度与色彩能够在客户的空间环境中使用并投影出大尺寸画面时达到最佳状态。根据该项目的具体情况每一通道的优化尺寸为2.6m(w)X2.0m(h)o通过边缘融合后，全部尺寸如下：(单位为mm)52002000边缘融合：构建多通道大屏幕投影显示系统的核心设备是一台中唐MEDIAPLUS242融合处理器，该处理器具有实时多视频同时播放显示功能。配置为4个可在不占用PCl资源的情况下(保证视频显示高质量显示的必要条件)实时的视频输入。能与任何类型的矩阵切换器联动操作，视频采集使用逐行扫描方式使视频分辨率真正达到768×576×24bit×25fps,视频传输使用PCIE总线架构来代替传统速度较低的的Pel总线；且用特殊算法进行补偿，使视频采集的分辨率高、图像清晰、边缘与线条无抖动扭曲。视频窗口分别以窗口的形式在投影显示墙上任意位置放大、缩小、平铺、静止、跨屏移动等，其中任一路视频信号窗口均可放大直至全屏显示。同时视频窗口与视频窗口之间能多路（操纵器所配视频采集总路数）任意共屏、叠加、画中画。从而满足更加灵活多样的组合显示方式。操纵器显示卡使用PCIE架构，从而实现在操纵器本机能够流畅播放DVD、高清视频、动画、矢量地图、卫星云图等课件。从而解决早期操纵器关于这些课件本机无法播放或者者播放速度很慢，而通过RGB采集速度慢、分辨率达不到要求的弊端。RGB输入/DVI高清输入通过融合处理器的计算机信号用户的2路计算机信号能够直接输入到中唐MEDIAPLUS242融合处理器的RGB处理模块能够在大屏幕上以窗口形式显示，显示的计算机信号能够任意切换显示。信号以窗口的形式在投影显示墙上任意位置放大、缩小、平铺、静止、跨屏移动等，其中任一路信号窗口均可放大直至全屏显示。同时计算机窗口与本机窗口、视频窗口之间能多路任意共屏、叠加、画中画。从而满足更加灵活多样的组合显示方式。中唐MEDlAPLUS242操纵系统特点令中唐融合处理器能够同时输入并显示视频信号、计算机信号与本机信号,所有信号都能够开窗显示在任意位置、任意缩放、漫游。令支持全制式（PAL、NTSC、SECAM）实时视频信号输入，可实现4路全实时的视频画面显示，提供高清晰的画面显示质量。令操纵系统当前配置支持2路DVI信号输入显示,信号可任意放大、缩小。DVI信号分辨率支持1920*1080。令大屏幕能够显示计算机数字信号与播放各类媒体资料影片、接收电视图像等模拟信号，并可灵活对多路信号进行切换。令无可比拟的完美的、高质量显示图像与全实时的信号输入窗口，信号显示效果完全不受视频或者RGB输入窗口数量与窗口大小的限制。÷操作者能够在任意位置打开多个活动窗口显示不一致的输入信号,所有窗口能在整个大屏幕上任意移动、放大、缩小，同时具有足够的响应速度。÷网络上的计算机图形窗口可跨屏、拖拽、移动、缩放、在屏幕拼接处自动处理光标。系统连接图：2.4.2 远程视频会议系统使用一套HDX8000宝利通高清视频会议设备* 提供了真正的高保真立体声音效果、高清的视频、高分辨率与清晰流畅的视频及多媒体幻灯片内容* 灵活的连接一可选的BRI、PRl或者V.35网络接口轻松地连接各类网络* 关于大量的多媒体演示，HDX8000宝利通高清视频会议系统使用户能够轻松地展示多媒体的内容与数据以增强协作* 可选的内置4点MCU具有更大的灵活性特点与优点* IMbPS以上呼叫速率支持1920x1080分辨率30帧/秒（1080p）,即使在很低的带宽下也能达到极高的视频分辨率* 宝利通围绕立体声与SirenTM22技术提供了当今业界最好的音频性能* 内容共享使用标准的H.239技术、宝利通PeoPle+ContentTM技术与可选的PeopleOnContent技术将发言人与幻灯片融为一体* 配合PolycomHDXMediaCenter实现全面解决方案2.4.3 会议讨论发言系统由于104、310会议室所用的话筒数量都比较多，而且都是针对语言，因此它与通常的舞台拾音有着较大的差别。因此建议使用菊花链电子会议发言系统即俗称“手拉手”会议系统（见下图），该系统最突出的特点是：有强大的管理功能（可设置多种发言模式）线路简单：使用手拉手的联线方式，布线简单，连接快捷。在大型讨论系统或者移动系统中更能表达这种优势。2.4.3.1 会议系统设备选型本设计方案会议系统应用于视频会议，为了能长久、可靠的使用、便于设计、易于安装、方便使用、利于管理，并考虑到会议系统实际工作情况，决定了该系统使用的技术务必是先进的，且设备性能十分稳固可靠的。世界领先的TAlDEN（台电）会议系统，把革命性的数字技术引入研讨会、代表会、大型国际会议中心，使数字技术的优越性得以发挥。用简单的网络系统处理与传送数字信号不仅大幅度地改进了音质，也简化了安装与操作。TAIDEN数字会议网络系统对所有类型的会议都能提供灵活的管理，不管是非正式的小型会议还是多语种，数千人的大型国际会议TAIDEN数字会议系统都能得心应手，运作自如。TAIDEN数字会议系统是同类设备中领先使用全数字技术的系统，具有多功能、高音质、数据传送保密可靠等待点，同时，能够对会议的过程实行全面的操纵。针对104室与302室不一致的特点，301室由于前期已经建设了会议发言系统，本次设计仍然保留原系统，104室在不破坏原有装饰面的情况下，每2个发言席配一个桌面台式鹅颈话筒，使用线槽沿桌下敷设话筒线，可满足会议发言的功能需要。243.2会议系统原理由于使用了高度数字化的技术，组合一套手拉手电子会议的系统非常的简单，我们首先需要一台构成电子会议系统的中央主机,其次,统计会议室内需要发言的席位数量,选配适合席位安装的话筒单元即可基本完成系统的构建，通过专用的线缆，手拉手的方式，一台一台的将话筒单元串联起来，就像一串糖葫芦一样，最终回到电子会议主机里面（如下图）。扩展容易：只要不超出主机的规定，能够通过手拉手的方式扩展，能够轻易扩展成几十位甚至几百位的会议讨论系2.4.4集中操纵系统集中操纵系统能够取代各类音视频设备的遥控器、墙面开关，用户最终只需通触摸屏进行模式操纵或者分项操纵就能够简单方便的掌控各类复杂的子系统设备。在触摸屏上实现音视频设备的单独操纵与连动操纵；进行安全时序电源开关等，同时将实时的图像反馈到触摸屏上显示；外部环境的调节如灯光、温度的设定也能够在触摸屏上操纵,可编程预制多种智能模式，实现“一键操纵”： 实现将从视频信号源：卫星信号，有线电视，摄像头，DVD,VGA信号，视频展台等信号源随意方便地切到视频终端输出。 实现将从音频信号源：数字会议系统、调音台等来的信号随意方便地切到音频终端输出。 提供会议系统远程操纵功能。 操纵DVD、录像机、帅等设备进行播放、停止、暂停等功能。 操纵投影系统，进行开/关机、输入切换等功能。 操纵电动吊架、电动屏幕，实现上升、停止、下降等功能。 实现音视频、VGA信号自动切换操纵功能。 实现电动徽标杆、电动窗帘的操纵功能。2.4.4.1多媒体显示系统的操纵： 通过主机后的串口（RS232/RS422/RS485埠），操纵投影机的所有功能，如开/关机、VlDEo/VGA输入切换等；同时能够自动实现关联动作，如关闭系统时，自动将投影机关闭； 通过操纵投影机的输入切换（VIDEO、VGA1、VGA2）,实现对视频图像、计算机图像、预留计算机图像的切换； 通过CRPWR-8（8路强电继电器），操纵屏幕的上升、下降、停止；同时能够自动实现关联动作，如投影机开时，银幕自动下降，投影机关时屏幕自动上升。2.4.4.2实现A/V系统的操纵：通过主机彳发的IR（红外）操纵埠与IRP2（红外发射棒），操纵DVD（录影机、实物展台）的所有动作，如播放、暂停、停止、快进、快退、上一曲、下一曲、菜单、上/下/左/右等；同时能够自动将DVD录像机、实物展台）的图像切换到投影机，投影机自动选择视频输入，自动将DVD录像机、实物展台）的声音切换到功放；.通过音视频频切换矩阵，自动切换DVD、VCR、摄像机的音视频频输入输出;通过计算机视频切换矩阵，自动切换计算机视频的图像到投影机；2.4.5会议扩声设计2.4.5.1 会议室的声场、声像关于会议扩声我们应该从两个方面去考虑，一个是功能方面，也就是系统不但具有先进性与灵活性，还要操作简单，第二个就是声场的效果。会议扩声系统首先是要求听得见，其次是听得清，那么它对应的技术问题就是要有足够的声压级与足够的清晰度与声场均匀度。该会议室为长条桌式的“讨论”形式，会议室系统的声像定位与演出系统的声像定位完全不一致，在会议系统中，我们扩声的要紧任务是让听众最清晰的听到发言者的讲话内容。因此，我们使用6只全频音箱对称的安装在会议室（壁装），这样就能够使会议室内的大部分区域能够获得足够的声压与良好的均匀度,而且对会议室的美观也是有很大好处的。2.4.5.2 器的带宽与指向角在小型会议扩声系统中，我们没有必要去追求象音乐重放所需的带宽。通常来说,我们能够在电子操纵部分（均衡器），将滤波器带宽限制在IOoHZ-8KHz就足够了。由于电声系统开放的带宽越宽，则发生啸叫的概率就越大。实际工作中，有的时候为了达到足够的传声增益，我们甚至把带宽压缩到一五0Hz-4.5KHz仍然能得到足够的语言清晰度。良好的扩声效果，是成功举办会议活动的先决条件与有力保障。只是，在实际应用中，我们经常会遇到这样那样的问题，其中回授导致的啸叫现象是最常碰到也最令人头痛的。它不但刺耳难听，而且可能对扬声器乃至功放系统产生巨大的危害。出现啸叫现象要紧有三个方面的原因：一是传声器拾音入射角度与扬声器辐射角度接近，直接拾取了重放声；二是扬声器与传声器距离较近，传声器间接拾取重放声；第三个原因是室内频响特性不好，存在驻波点，当按额定功率输出时，这一频率的声场就会高出其它频率许多，只要节目频率与其相同时，就会造成传声器间接拾取过多的此频率信号，形成啸叫。为了保证多会议厅的抗啸叫能力，我们采取了下列三个措施：1、通过2X31段图示均衡器以调节扩声音箱的在厅内的频率响应；2、选用单方向性好的心型话筒，以其自身优越的轴向声同意达到良好的抗啸叫效果。3、系统中配置声移频反馈抑制器，它有三大优势：首先是它具有自动功能，设置好后，无须音响师手动调整；其次是能够自动搜索、精确定位回授频点；第三个也是最重要的优点是它的滤波器不必做得很深或者是很宽，它比多段EQ滤波器窄数十倍，这意味着音响师能够在保证不发生啸叫的情况下将系统增益推得更高。2.4.5.3 扩声系统回输（啸叫）问题的解决回输（啸叫）产生的原因：由于传声器将扬声重视放出来的声音拾取后，系统增益超过一定限度时，这种同频声信号就会引起放大系统回授，从而产生啸叫。啸叫产生的要紧原因有：（1）、场馆未进行声学设计，存在声学缺限，如驻波点、混淆是非响时间过长，频率响应不均匀，存在声聚焦，对某些频率的反射过强等。（2）、传声器置于场馆所在的扩声场中，传声器拾音入射角度与扬声器辐射方向接近，直接拾取重放声，扬声器与传声器距离较近，传声器间接拾取重放声。（3）、使用者不熟悉声反馈成因，使用不当。（4）、调控中的不当操作，过多提高某频率或者频段。根据我司多年来会议系统的建设经验,在场馆内建议使用如下措施：首先，尽量避免将话筒安放在音箱的覆盖范围内，特别不要放在音箱邻近，假如实在难以避免，能够考虑将音箱的角度略微调整一下；其次，应该注意对场馆现场的简单布置，话筒与音箱面对的后墙的能够布置吸声系数较大的幕布等；音箱尽量架设在高一些的地方，同时不能太靠近墙壁；第三，在安装后一定要注意设备的调试，反复调整（特别是均衡器的调节），将反馈可能隆到最低，同时使用移频器对反馈点作衰减来消除反馈。2.4.5.4 建声环境说明不管使用如何的电声系统，建声环境好坏对厅堂的扩声质量都是至关重要的。要想得到好的音质，不仅要有好的电声设备，还需要有与其相当的声学环境；再好的扬声器,放在混响长的空间内，也会听不清晰，更谈不上音质好了。因此要有建声方面的协作。建声的内容要紧包含厅堂的形体、容积与装饰材料的吸声量，它们直接影响到这个厅堂的混响时间、声音的响度等音质指标。因此建声的好坏是一套音响系统成败的关键。会议室对扩声系统的要求是比较高的，这也就对建声提出了更高的要求。我们根据有关资料，并结合以往的工程经验，就更好地建造出一个建声环境提出几个要素，以供与有关装修单位参考。1、混响时间混响时间通常我们用RT60来表达。所谓RT60即当声源达到一个稳态时突然切断，房间内声压级衰减60dB所需的时间。混响时间是评价厅堂音质的重要参量，它的长短直接影响到语音清晰度及声音丰满度。混响时间越短，声音越清晰，但会显得干涩，听感不舒服；混响时间越长，声音越丰满，但会显得浑浊，听感也不舒服。混响时间有一个简便的公式能够计算：T60=O.163VSa这个公式称之赛宾公式，式中：V为厅堂的体积；S为厅堂表面积；a为各表面的平均吸声系数。通过这个公式我们能够明白混响时间与厅堂的体积成正比，与厅堂的总吸声量成反比。混响时间不能太长也不能太短,那么它应该达到如何的一个值才是最佳的呢？很早往常就有人做过这样的一个实验，在一个70（3与2800?的安静房间中做混响时间与清晰度之间关系的实验，结果是两个房间都是当混响时间在IS左右时语言清晰度是最高的。作为会议室要求有很高的语言清晰度。这个最佳混响时间是只关于中频500Hz到IooOHZ而言的。关于125HZ到250Hz低频的混响时间往往同意比中频提升20%,甚至50%,这样能够使声音听起来浑厚温暖。2000Hz到4000Hz的高频由于听众与空气对高频的吸声作用相当大，往往会有所下降，通常要求操纵在下降10%-20%左右，对音质不可能有明显影响。根据以上使用功能与有关标准，与各会场的体积，建议中频混响时间为LO秒，混响时间频谱特性以平直或者低频不超过1.2秒为宜。2、各墙面材料的建议 吊顶使用穿孔天花铝板（穿孔率30%以上），板后附玻璃矿棉（吸声棉），加强对扬声器的高中低频汲取。 后墙的墙面需要特殊处理。后墙的吸声作用不够大时，声音被后墙反射的前场，影响语言清晰度。后墙软包结构设计成叠级状，使声音到后墙面变成漫反射。软包里的材料可使用厚棉或者穿孔板（穿孔率30%以上），要求材料的平均吸音系数达到0.3以上； 侧墙的装修方案可使用木结构软包。软包对中高频声音的汲取效果较好，但对低音并没有汲取。因此需要加穿孔板来增强对低音的汲取。建议使用穿孔率20%左右的铝板，板后附吸音棉； 主席台口的侧墙还需要特别注意。主席台口，音箱位置邻近的侧墙一定要加强吸声，应使用穿孔率30%以上的铝板，板后附吸音棉。 厅堂本底噪声是一个无所不在的问题，过大的本底噪声严重影响人耳对音响效果的感受。消除噪声的要紧方法就是隔声与吸声。靠近噪声源的地方应用强吸声处理，如填充阻尼材料（隔音棉）。电梯间，空调室、机房等位置的天花板上方应加阻尼材料，如：大面积的空腔天花，尽量使屋面、天花的隔音量与墙体隔音量一致，同时也可避免由于吊装天花而造成的空腔效应。通风口使用高吸声的装修材料，如吸音棉等。 穿孔板的厚度、孔径，板与墙面的空隙对吸声效果都会有影响，我们根据以往的经验，设计使用2mm厚的穿孔板，孔径6T2mm,板后附25mm厚矿棉，板与墙面间空隙60mmo2.5产品性能指标简介2.5.1 视频显示系统1、三芟GX8000投影机光投影类型主流工程型学投影技术DLP技术规格0.7英寸DMD芯片Xl投影亮度6500对比度2000:1标准分辨1024×768镜头投影镜头自动聚焦/自动变焦光圈范围（F值）F2.0-2.4实际焦距（f值）f=24.5-33.1mm变焦比1.35倍变焦灯泡灯泡寿命4000小时屏幕屏幕比例4:3（兼容16:9）投影尺寸40-300英寸接口输入HDMIxlVGAxlDVIxlBNC×1S端子Xl操纵RJ45×1RS232×1红外接收器Xl功耗噪音28dB待机功耗0.3尺寸长度490宽度201厚度421重量16kg2、三ItGW8500投影机投影类型主流工程型学投影技术DLP技术规格0.65英寸DMD芯片Xl投影亮度6500对比度2000:1标准分辨1280×800镜头投影镜头自动聚焦/自动变焦光圈范围（F值）F2.0-2.4实际焦距（f值）f=24.5-33.1mm变焦比1.35倍变焦灯泡灯泡寿命4000屏屏幕比例16:10（兼容4:3）幕投影尺寸40-300英寸接口输入HDMIxlVGA×1DVIxlBNCxlS端子Xl操纵RJ45×1RS232×1红外接收器Xl功耗噪音28dB待机功耗0.3尺长度490寸宽度201厚度421重量16kg3、边缘融合处理需1.PRO是高度可靠的多屏拼接融合操纵器，能够驱动由多台投影机构成的一个统一的虚拟大屏幕显示系统，用户能够在整个大屏幕上根据需要任意缩放窗口。多路视频信号能够在不占用PCI总线的情况下以全帧率、真彩色在大屏上显示，移动、缩放，同时视频窗口能与网络窗口及计算机窗口进行叠加显示。高度集成的LPRO多屏拼接融合操纵器能够大大简化操纵调度中心的设计，降低费用，无需额外的视频切换器、图像分割器、倍线器、操纵面板与复杂的电缆。1.PRO多屏拼接融合操纵器安装简单，管理保护方便。且结构紧凑，系统可靠，性能价格比好。1.PRO多屏拼接融合操纵器能够输出从640X480到1600X1200标准分辨率的图像，驱动多个投影单元，满足操纵中心组合高分辨率与大尺寸显示的需要。支持每像素24位色彩深度。1.PRO多屏拼接融合操纵器预装WindowsXPProfessional,能够应用在需要大容量数据与视频及多用户共享的环境中。可在显示大屏幕上移动、任意缩放定位。高性能的LPRO多屏拼接融合操纵器拼墙操纵器能够操作多达64个显示投影单元,每个投影机的分辨率高达1920X1080像素。为满足指令操纵的显示应用需求及将来设备扩容，LPRO多屏拼接融合操纵器配有足够多的输入选择。视频输入1.PRO多屏拼接融合操纵器操纵器具有实时多视频同时播放显示功能。本方案配置为4个可在不占用PCI资源的情况下（保证视频显示高质量显示的必要条件）实时的视频输入。LPRO多屏拼接融合操纵器能与任何类型的矩阵切换器联动操作，从而大大简化了系统操作设置。该功能能保证多个视频信号可同时在大屏幕上实时地，真彩显示。完全支持多制式的视频信号，不管是PAL、NTSC或者SECAM。LPRO多屏拼接融合操纵器同意多路视频信号输入，首先进行内容数字化处理，然后才输出到显示墙。通过LPRo数字化处理的视频信号具有同所输入的高质量模拟信号一样的画面品质，同时还可单独对画面亮度、对比度、色彩进行调整。视频采集使用逐行扫描方式使视频分辨率真正达到768×576×24bit×25fps,视频传输使用PCI-E总线架构来代替传统速度较低的的PCl总线；且用特殊算法进行补偿，使视频采集的分辨率高、图像清晰、边缘与线条无抖动扭曲。视频窗口分别以窗口的形式在投影显示墙上任意位置放大、缩小、平铺、静止、跨屏移动等，其中任一路视频信号窗口均可放大直至全屏显示。同时视频窗口与视频窗口之间能多路（操纵器所配视频采集总路数）任意共屏、叠加、画中画。从而满足更加灵活多样的组合显示方式。操纵器显示卡使用PCIE架构，从而实现在操纵器本机能够流畅播放DVD、高清视频、动画、矢量地图、卫星云图等课件。从而解决早期操纵器关于这些课件本机无法播放或者者播放速度很慢，而通过RGB采集速度慢、分辨率达不到要求的弊端。RGB输入/DVI高清输入通过网络操纵系统的RGB信号DVI信号用户的RGB信号与DVI信号能够直接输入到LPRO拼接融合操纵系统的RGB处理模块能够在大屏幕上以窗口形式显示,显示的RGB信号与DVI信号能够任意切换显示。RGB信号以窗口的形式在投影显示墙上任意位置放大、缩小、平铺、静止、跨屏移动等，其中任一路RGB信号窗口均可放大直至全屏显示。同时RGB、DVl窗口与RGB、DVl窗口、视频窗口之间能多路任意共屏、叠加、画中画。从而满足更加灵活多样的组合显示方式。网络信号的显示1.PRO图像融合处理器是跨平台的处理器，兼容WindOWS/IJniX/Linux系统，能够直接与用户的网络系统连接，通过网络方式显示远程网络信号，也能够通过WindoWS显示共享软件将网络工作站屏幕信号显示在大屏幕上。大屏幕系统能够打开不受限制的网络窗口数量，每个窗口能够任意放大、缩小、移动、跨屏显示，不受物理拼接范围的限制，窗口能够任意多层叠加，通过网络拼接操纵系统的分辨率倍增的功能，使整个大屏幕形成一个具有超高分辨率的单一逻辑屏，其操作如同标准的计算机一样简单容易，不需任何特别的技能。中唐MEDIAPLUS242融合处理器技术参数:中唐MEDIAPLUS242融合处理器使用酷睿2双核处理器,系统配置标准组件与接口,方便扩展系统。（使用标准组件与接口，方便扩展系统。）要紧参数MEDIAPLUS242242融合处理器处理器IntelCore2DuoE7400（盒）内存DDR2048M硬盘320GB光驱20速DVD-RoM串行端口1个9针RS232并行端口1个ECP/EPP、DB25并口输出分辨率640x480、1024x768、1280xl024>1600x1200.1920xl080输出色彩8、16、24、32位输出端口一五针VGA/DVI-I计算机输入数量2路计算机采集分辨率640x480>1024x768、1280x1024.1600x1200、1920xl080视频输入数量4路视频（BNC接口）网络接口2路，10100M,RJ45其它8个USB接口、标准的104键盘、PS2鼠标4、系建软件大屏幕系统管理软件是基于网络的多用户实时操作软件，软件界面友好、操作灵活方便。可进行用户管理；显示窗口的调度一打开/关闭窗口、移动窗口、改变窗口大小等；可实现显示预案的定义与管理，实现多种显示模式的灵活调用；支持多点远程操纵。系统操纵软件界面图如下：PMEDlA管理软件，用于管理大屏幕视频、RGB窗口，能完成建立信号窗口、移动窗口、改变大小、切换信号源、窗口显示信号参数的调整、关闭窗口、显示方案的存储与调用、远程操纵管理等功能。在登陆地址栏填入操纵系统IP地址，或者者操纵系统的名字，填入用户名SySteIn与密码进行登陆登陆之后，有用户管理、设备管理、系统设置、投影机、远程操纵、集中操纵共六项，下面对这六项分别进行展示设备设置在设备管理分项里，方便得让用户对视频、RGB等信号，与外围的矩阵、投影机、操纵系统串口进行设置，为下面的集中操纵做好基础，而且关于信号，比如说视频，用户能够分别对视频信号的制式、色彩、对比度等参数进行单独设置，这样在开窗的时候,只需选择信号，就不用再更换制式等其他参数，相当因此制式自习惯。系统设置系统设置：能够让用户定时开关投影机，定时调用预案，关闭窗口，还能够在设的时间间隔里调用不一致预案，发生不一致的动作，做到模式的多样化、自动化。投影机设置在投影机设置里能够对投影机串口，矩阵串口进行设置，以便方便在大屏幕上打开投影机直通信号,又进一步丰富了模式,而且不用再使用其他软件或者者遥控器来完成,从而简化了操作网络键盘鼠标点击远程操纵这一功能，网络操纵PC的键盘鼠标就能立即转移到大屏幕上进行工作，同时图中用灰色区域模拟大屏幕布局，来显示鼠标相对应的位置，方便了操作，当鼠标离开灰色区域后就变成本地鼠标，当鼠标再次移进灰色区域就又变成网络键盘鼠标，极为方便灵活。集中操纵界面集中操纵项是该软件与用户交互的界面，在这个界面有包含下列功能视频信号、RGB信号、网络信号等信号源的调用与属性修改。投影机操纵预案操纵窗口信号调整远程键盘鼠标信号的预设等丰富的功能，下面给出一些二级窗口& H 零日/亘)等h J UlQlX信号属性预设 b 3 4 S 6 之逐法*W品参数设置网络I刷新I高级I-i(,f×E瓶掇影控制线网络抓屏预设灵活的界面1.PRO融合操纵器结合了强大的视频与RGB输入功能，能与大多数应用程序兼容。能够从AMX与Crestron连接到触摸屏设备，与访问企业网应用程序的联网功能。网络型操纵器1.PRo融合处理器带有标准的以太网接口，支持标准以太网(101001000M)o强大的图形显示功能图形显示对系统的要求越来越高,人们也需要在多屏显示墙上来显示越来越多的计算机图形，LPRO融合处理器使用最新的图形加速技术，融合处理器的每个图形输出口都有自己的图形加速处理器来为你处理图形，标准的256M显存。LPRO多屏支持多屏图像拼接,用户可任意位置开启多个窗口显示网络环境下工作站的各类应用程序生成的画面，所有窗口画面可自由缩放、跨屏移动，显示的窗口数量不受限制，同时具有足够的操纵速度。所有类型的显示画面都能从单屏显示按相应比例无级放大到全屏显示，全屏范围内显示图形不变形，整个屏幕亮度均匀，无暗角或者亮角等现象，画面稳固无闪烁。使用软件操纵窗口的拼接与分割，不影响字符与图形的正确显示。硬件结构特点1.PRO融合处理器是专为多投影融合显示需要而研制的完整的硬件软件系统。LPRO融合处理器具备多种为特定用途而设计的功能，使可靠性最高并简化维修。边缘融合操纵器模块1.PRO融合处理器使用的进行生成融合带的模块，使用此模块能够轻易的构建高分辨率的实时无缝大屏幕显示系统，只支持平面幕。由于多通道投影系统的每台投影机都是相互独立的,二个投影机所投出的画面之间会有缝隙。尽管通过调整这个缝隙可忽略不计，但对专业用户来说，这个缝也不能同意。为解决这个问题。就需要用专业的边缘融合机来对多路输出进行处理，从而最终生成一个完整无缝的多通道融合图像。图像与图像之间的融合需要有融合带，融合带之间的图像信息是重叠，通常的计算机
