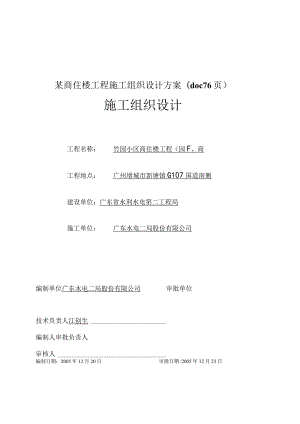

某商住楼工程施工组织设计方案（doc76页）施工组织设计工程名称：竹园小区商住楼工程（园F、商工程地点：广州增城市新塘镇G107国道南侧建设单位：广东省水利水电第二工程局施工单位：广东水电二局股份有限公司编制单位广东水电二局股份有限公司审批单位技术负责人江创生编制人审批负责人审核人编制日期：2005年12月20日审批日期:2005年12月23日第一章编制根据1.1广东省建科建筑设计院设计的竹园小区E、F、G栋商住楼工程施工图纸。1. 2广东省地质勘察基础工程公司勘探的竹园小区E、F、G栋商住楼工程岩土工程勘察报告。1.3现行有关国家、行业、地方规范标准要紧有：混凝土结构工程施工及验收规范GB50204-2002混凝土外加剂应用技术规范GBJl19-98混凝土强度检验评定标准GBJ107-87建筑地基基础施工及验收规范YBJ235-91建筑工程施工质量验收统一标准GB50300-2001钢筋机械连接通用技术规程JGJlO7-96钢筋焊接及验收规程JGJ18-96建筑地面工程施工及验收规范GB50209-2002建筑装饰装修工程质量验收规范GB50210-2001工程测量规范GB50026-93广东省建设工程文明施工标准建筑工程施工质量验收统一标准GB50300-2001建筑工程文件归档整理规范GB50328-2001建筑施工安全检查标准JGJ59-99建筑施工扣件式钢管脚手架安全技术规范GJ130-2001建筑施工门式钢管脚手架安全技术规范GJ128-2000建筑防水工程技术规程DBJ/T15-19-97混凝土泵送施工技术规程JGJ/T10-95第二章工程概况2.1工程总概况竹园小区E、F、G栋商住楼工程由广东省水利水电第二工程局开发建设，广东省建科建筑设计院设计，广东宏茂建设监理有限公司监理，广东水电二局股份有限公司总包施工。竹园小区E、F、G栋工程北侧为107国道，西侧为甜密鸟制衣厂，东侧为汽车修理厂，南侧为竹园小区一期工程（已建成交付使用）。施工场地北边有市政干道，汽车运输可直达施工现场,总建筑面积达38321平方米。2.2建筑概况E、F、G栋工程地下二层总深度9.0米，建筑总高度68.90米.负一层商场：层高4.5米，建筑面积3515平方米.负二层车库层高4.5米，建筑面积5064平方米，设有配电室、卸货区、空调机房、自动灭火系统、摩托车停放与97个小汽车停放位。设备用房及商场地面使用20厚1:2.5水泥砂浆面随加水泥粉抹光。行车及停车区地面使用40厚C25细石混凝土内配中6200随打浆随抹平。楼梯地面使用15厚1:2.5水泥砂浆底，3厚1:1水泥细砂浆贴浅灰色防滑砖。地下室底板防水使用20厚1:2.5水泥砂浆找平，2厚聚氨脂防水涂膜,0.5厚塑料膜保护层，30厚C20细石混凝土保护层。地下室外墙面防水使用水泥基渗透结晶型防水涂层，衬墙内抹20厚1:2.5水泥砂浆，所有内墙面使用180厚、120厚加气碎砌块，15厚1:2.5水泥砂浆底，5厚1:2.5水泥砂浆找平，5厚1:053水泥石灰砂浆面；除车道、设备用房，卫生间外的内墙面刮白色乳胶腻子，扫白色乳胶漆二道，车道及设备用房的内墙面扫白色内墙涂料二道。卫生间墙面使用10厚1:2.5水泥砂浆底，5厚1:2.5水泥砂浆面，贴250×300白瓷片到顶，设备用房及车房踢脚线高200,使用10厚1:2.5水泥砂浆底，5厚1:2.5水泥砂浆面，油黑色乳胶漆，除设备及车房外的踢脚线高100,使用15厚1:1:6水泥石灰砂浆底，3厚纯水泥浆结合层贴200×100X8浅灰色釉面砖，白水泥砂浆抹缝。楼梯天花使用9厚1:1:6水泥石灰砂打底扫毛，6厚1:2水泥砂浆抹面压光，扫白色内墙涂料二遍，除楼梯外的其它天花使用去“鸡钉”，用1:1:4水泥石灰砂浆抹平，扫白灰水两遍。首层裙楼层高5.5米,二至三层裙楼层高4.5米，四层裙楼层高5.5米。商场及设备用房地面，使用素水泥结合层一道，20厚1:2.5水泥砂浆面，随加水泥粉抹光。卫生间及厨房地面,使用素水泥结合层一道,20厚1:2水泥砂浆找平，1.5厚水泥基防水涂膜，15厚1:2.5水泥砂浆保护层上贴250*250防滑石专。楼梯地面使用15厚1:2.5水泥砂浆底，3厚1:1水泥细砂浆贴浅灰色防滑砖，边贴50宽浅灰色级嘴瓦。屋面防水层使用20厚1:2.5加5%防水粉泥砂浆找平，2厚水泥基聚合物防水涂膜，20厚1:2.5水泥砂浆保护层。电梯机房及楼梯间屋面覆盖层使用20厚现浇水泥珍珠岩找坡，15厚1:2.5水泥砂浆坐砌40厚成品防水隔热板。除电梯机房、楼梯间之外的所有屋面覆盖层，使用40厚C20细石混凝土找坡配纵横D6钢筋200,15厚15厚M5水泥石灰砂浆坐砌珍珠岩隔热板。外墙面使用7厚聚合物水泥砂浆打底防水层，15厚1:2.5水泥砂浆打底扫毛，3厚1:1水泥细砂加强剂结合层，面贴面砖，纯水泥浆勾缝。内墙面基层使用15厚1:2.5水泥砂浆底，5厚1:2.5水泥砂浆找平，5厚105:3水泥砂浆面，刮白色乳胶漆腻子，油白色乳胶漆二道。卫生间内墙面基层使用15厚1:2水泥砂浆加5%防水剂打底，面层用15厚1:2.5水泥石灰砂浆底，3厚纯水泥砂浆结合层贴白色资片。商场天棚使用9厚1:053水泥石灰砂浆扫毛，6厚1:2水泥砂浆抹面压光，面扫白色内墙涂料二遍。铝合金使用绿色框料，配5厚安全玻璃。木门油漆先底色粉料，再用漆片打底，聚氨脂清漆罩面。部位楼层强度等级部位楼层强度等级墙、柱T6层C40梁、楼板T6层C307屋面层C307屋面层C25转换层C35基础底板垫层C152. 3结构概况本工程结构设计基准周期为50年，设计使用年限为50年，建筑结构安全等级为二级。结构型式为框支剪力墙结构，轻质砌体填充墙。风压值使用100年一遇的周期风压值06KNm20抗震设防类别为乙类，建筑物耐火等级为一级。基础使用静压预应力管桩型式，桩径中40Omm500mm,桩长9.0m20.0m,静压预应力管桩总数量为412根，桩基安全等级为二级，桩身碎强度等级C80,桩承台碎强度等级为C30,底板及基础梁碎强度等级C35,抗渗系数S8,人防及生活水池役强度等级C35,抗渗等级S6,楼梯及支柱碎强度等级C35,外墙墙柱碎强度等级C40,抗渗等级S8,内侧墙柱碎强度等级C40,砌体使用加气碎砌块，强度等级Mu7.5,砌块容重小于IOKN?,砂浆强度等级M5。基坑支护结构使用边坡体打设钢管土钉,坡面挂网混喷碎支护，土钉使用48、壁厚不小于3.0的热轧电焊制作，注浆液使用普硅32.5水泥，水灰比0.45060,水泥用量：30KG/M。坡面挂网混喷碎强度等级C20,使用32.5R普通硅水泥，砂子使用中砂。第三章工程特点、重点、难点2.1 工程特点根据本工程的建筑、结构概况，能够看出，本工程的突出特点为：1 .建筑面积大：总建筑面积38321平方米，停车位97个。2 .工期紧：合同工期385日历天。3 .施工现场处于镇区最繁华的商业区交叉口，材料、物资运输困难。4 .结构构件截面尺寸大：柱直径达1000mm,长宽达100Omrn×1000mm,梁高宽达80Omm1500mm,转换层梁高宽达100OX2000、800×1500,电梯转换层坑底尺寸达6400×2820×1800o5 .技术要求高：使用内包钢管柱，内包劲性柱、墙，两次高层转换。6 .工作量大：模板约131838m2,混凝土量约30848m3,钢筋约3258t03. 2工程重点如何在较短时间内，高质量、高标准地完成本工程，即如何部署及组织本工程的施工将是本工程的重点。同时，在组织施工过程中，如不针对工程中的关键工序采取先进的、可靠的技术措施，将对工程的施工质量带来不利的影响，因此，地下连续墙，锚杆，土方开挖，结构中的柱，钢筋工程，模板工程及混凝土工程测量放线及转换层施工将是本工程的重点操纵对象。为此，我们将在组织本工程施工过程中，做好下列几个方面：3.2.1合理调配各类资源投入本工程基坑深，层高较高，单层建筑面积大，完成本工程的施工，结构复杂，需要有大量的资源投入。但仅依靠大量资源投入，很难实现经济效益，因此，对本工程进行周密策划，合理调配好各类资源，将不仅有利于组织施工，同时也将给企业带来较好的经济回报。322使用先进的管理手段，确保质量目标的实现本工程的质量目标为“确保一次性验收通过，争创市优、省优二为实现目标，将在工程施工中采取一系列先进管理手段，使每道工序受控，同时将严格按照市优工程的质量标准组织施工，积存工程资料。323认真做好模板、钢筋及混凝土等关键工序本工程的结构设计使用框剪结构，天棚均不进行装饰,结构体积庞大,楼面标高不尽一致，碎质量及表观的好坏将直接影响到以后装修阶段的工程质量及外现。而钢筋的质量经扫锚将直接影响工程结构的评优。因此，模板工程，钢筋工程及混凝土工程是本工程的关键因素，影响着整个工程进度的工程质量，施工过程中，我们将作为重点操纵。第四章施工部署施工部署是施工组织设计的总体纲要，是组织本工程施工的一个总体设想。其要紧内容包含项目管理，劳动力组织，机具组织施工区段的划分及施工顺序，要紧方案选择及施工进度计划等。4. 1施工总体构思根据本工程的实际情况，基坑土石方分为两个区域，错开进行施工，并按设计后浇带的划分设置施工流水段，每一区域设置一个作业队伍，东区为6个流水段，西区为5个流水段，裙楼按设计后浇带的伸缩缝的划分设置施工流水带，东西区各为5个流水带，遵循先地下，后地上，先围护,后结构，再装修，先土建，后水电、设备安装的原则进行。该工程施工组织设计以土建工程为主，在保证工程施工质量、安全的前提下，首要的工作就是保证施工进度，确保工期要求。为此不仅要按计划投入人力、物力、机具，尽量利用一切能够利用的施工作业面，而且要积极制造施工作业面。由于本工程任务重，工期紧，这在很大程度上增加工程施工难度。4.1.1 保证本工程质量、安全、进度、文明施工要充分把握好如下儿方面部署：人力：对项目技术人员及专业工种工人进行选择，并在工程开工前邀请权威性的高级工程师进行组织培训学习，并按要求配备各线人员。资源：对该工程所使用的材料、机械根据施工进度计划分布表，订好原材料、半成品、采购及跟踪落实，保持材料、机械适时可用。技术管理：对每一个分部分项工程实行“样板制”方式执行，框架施工时以样板层、段，室内装饰施工以样板间铺路推行，以点带动全面。新技术、新材料的应用：钢筋搭接使用直螺纹连接、有粘结预应力锚杆、内包劲性柱、墙。4.1.2 科学技术是第一生产力，运用先进的施工技术及工艺，不仅能提高工程质量，加快工程进度，同时能够保证按期交付使用。我司使用如下科技进步项目:混凝土输送泵输送混凝土施工技术的应用；钢筋混凝土楼面使用机械磨光工艺的应用；使用激光铅垂仪、激光经纬仪与水平仪操纵各楼层的垂直度与楼面的平整；利用微机进行钢筋翻样、编制预算及施工进度计划等工程管理。使用新技术、新工艺是对本工程施工进度及工程质量的保证，通过机械化更新换代与精密的科学管理，使用建筑工程的质量通病在施工前得到操纵；4. 2项目管理421项目管理目标本工程拟将作为本公司的重点工程。项目经理部将以合同承诺与GB/T19001质量管理体系与GBT24001环境管理体系及GB/T28001职业健康体系对本工程的施工进行全过程的操纵，对本工程实施目标管理。本工程的各项管理目标见一览表。本工程项目管理目标一览表工程名称项目管理目标竹园小区E、F、G商住楼工程质量确保优良，争创广州市优质工程施工工期确保本工程地下室主体结构工程工期为180个日历天。安全生产杜绝死亡事故，年轻伤频率操纵在3.0%。以内文明施工确保“广州市建设工程文明施工样板”工地环境管理符合公司GB/T24001环境管理体系5. 2.2项目管理机构4.2.2.1 项目组织机构我们将根据企业的整体优势，结合本工程的特点，组织现场施工、管理经验丰富的工程技术管理人员，组建“竹园小区E、F、G商住楼”项目经理部。项目经理部要紧人员编制如下：设项目经理一名，副经理二名，技术负责人一名，专职质量安全员各二名及木工、钢筋工、碎工及安装负责人二名，施工技术人员若干名。拟派项目经理部成员都组织或者参与组织过大中型类似工程。他们一直从事项目组织、协调施工生产，技术管理工作，施工技术管理经验相当丰富。经理部下设：工程部、质量安全部、材料部、财务部、后勤部本工程的项目组织机构见图示。项目经理部要紧管理人员名单序号岗位职务性别姓名职称专业备注1项目经理男肖达武高工工民建2项目生产副经理男姚欣城高工工民建3项目行政副经理男江创升助工工民建4项目工程师力宋伟京助工工民建5质安部负责人男陈锦膘助工工民建6后勤部负责人男技术员7工程部负责人男技术员8材料部负责人男9财务部负责人女4.2.2.2 .项目组织机构的职责与权限(1)项目组织机构要紧部门的职责项目经理部：按照项目法施工对工程实施管理，代表建筑公司负责工程施工的计划、组织、协调、检查工作，确保合同承诺与施工管理各项目标的实现。对所属的施工队伍与职工进行管理，协调内外关系，及时解决施工中的矛盾与问题。工程部：对本工程的进度负责，及时协调、解决各管理层、职能部门、施工队之间出现的问题、矛盾；负责具体的施工组织、各级计划安排操纵，审核各部门专业计划，协调编制施工进度总计划；负责工程质量，进行各专业的技术组织、计划调整、解决工程中的技术问题与技术变更，进行方案编制、技术交底；负责施工现场的测量、计量、试验管理；负责资料统一上报、统一发放、统一收集整理，建立工程档案，记录总施工日记；积极推广新技术、新工艺，开展创优活动、降低施工成本；督促、指导项目贯标工作的正常进行。对施工现场Cl规划、临时水电、总平面布置等进行管理；对工地内外各类关系等进行统一协调、统一管理。质量安全部：对本工程的安全生产、文明施工负责，加强本工程质量操纵、安全防护措施、验收检查等；建立质量保证体系与管理网络，进行必要的检验试验；负责施工现场的文明施工与消防卫生工作。物资采购部：负责各类设备、材料的确认与采购；保证周转工具的供应、运输与保管；负责建设单位提供物资的管理。（2）项目要紧管理人员职能项目经理：项目经理代表企业对工程项目全面负责；代表公司履行与建设方签订的工程承包合同与书面承诺；协调好各方面的关系；负责施工所需人、财、物的组织管理与操纵。项目生产副经理：分管工程部、物资部。负责施工现场的生产安排、进度管理及各类资源管理。项目质安副经理：分管质量安全部。全面负责本工程的施工质量、安全及文明施工。项目技术负责：主管技术、质量及科技。负责本工程的施工技术及科技推广应用管理。项目经理部组织机构管理职能1、2、3、4、5、,'2、3、4、5、2、3、质量安全技术交底组织质量安全检查及操纵、验收评定质安资料管理文明施工检查管理质安事故调查及报告按计划进退材料及机具限额领料并登记熟悉分析材料市场行情、材料库存盘点材料进退场及按施工总平面图堆放验收进场材料及收取质保书、合格证、许可证图纸会审、技术交底轴线、垂直度、标高复核、沉降观测隐蔽工程验收4、 施工组织设计及施工进度计划、材料、机具、劳动力进退场计划编制5、 各类建筑材料抽料送检6、 磴、砂浆等配合比操纵、试件制作、送检7、 设计变更及各类签证8、 技术资料管理（收集、整理、归档）9、 工程计量、工程结算10、 落实日、旬、月进度计划11、 落实各类配合计划12、 现场文明施工管理13、 图纸会审、参与安全技术交底及落实各项技术措施14、 放线测量15、 分项、分部工程的工序检查16、 参加质量、安全检查及操纵17、 填写施工日志18、 现场施工机械设置计划19、 施工机械订购及指导安装调试20、 临时水、电设施管理21、 施工机械的使用、维修、保养22、 施工机电班组的管理1、 厨房、宿舍等生活设施管理2、 保安及现场出入管理3、 产品保护、防盗、防破坏4、 安全防火5、 环境卫生、文明施工管理1、 财务会计出纳2、 工程资金使用计划及平衡3、 工程款收付、结算1.3 施工进度计划我们计划本工程地下室结构施工工期为240天,裙楼结构施工工期为90天，塔楼结构施工工期为180天，总计划为912天，全面的工期进度计划详见施工进度计划及工期保证措施。1.4 施工力量安排本工程工期紧，质量以创广州市优质样板工程为目标，因此，除务必配备施工经验丰富，组织能力强的项目班子，施工力量的投入是根本保证，大部分管理人员将选用有着丰富施工经验、力量整齐、技术精湛、作风过硬的优秀队伍。根据本工程的施工规模与施工进度，我们拟在高峰期投入近500人的施工人员，其中管理人员40人左右，木工100人，钢筋工50人，混凝土工80人，瓦工80人，安装80人，排栅工50人，杂工30人，门窗安装工20人，油漆工10人，机械工40人，其它工种30人。本工程的人员调配备计划详见人员调配计划。1.5 机械组织根据工程需要，首先落实的大型机具为抓斗机、冲桩机、履带吊、钻孔机、挖掘机、自卸汽车、塔吊、空压机、碎输送泵等大中型机具，所有机械除多数企业有自有外，欠缺部分联系社会力量解决，各类中小型机械将随施工队伍一起进场。根据工程需要现场垂直运输拟设塔吊2座，高速井架2座，双笼电梯2座,钢筋、木工加工机械四套，对焊机、电焊机、电渣压力焊、切割机等小型机械若干。本工程的机械调配计划详见选用的要紧施工机械及机械调配计划。4. 6施工区划分及施工组织顺序4.1.1 施工区段的划分及施工组织根据本工程的特点，本工程地下室及裙楼拟分为南北二个区，以口轴为界,地下室东区面积1815平方米，其中分3个流水段，地下室西区面积1700平方米，其中分3个流水段，裙楼部分分东西区均为3个流水段，塔楼以E、F、G幢的自然层划分流水带。根据施工区段的划分我们将根据施工区段的大小配备施工队伍，在本工程中我们将配备二套施工队伍，每套施工队伍都是参加过多项工程施工，施工经验丰富。4.1.2 分部分项工程施工顺序4.1.2.1 基础工程施工顺序西区：基坑护壁施工一一静压桩施工一一土方开挖一一承台地梁施工防水施工底板施工东区：静压桩施工一一承台、地梁土方开挖一一垫层病模施工一一防水施工底板施工4.1.2.2 主体结构施工顺序测量放线一一安装前钢管柱、I型柱一一墙柱钢筋安装及验收一一安装墙、柱、梁板模板一一浇捣墙、柱碎一一安装梁板钢筋及验收一一浇捣梁、板碎一一养护一一进入下一循环主体结构施工程序第五章施工准备5. 1施工准备内容施工准备是工程建设的重要保证，也是施工过程中的一个重要环节与阶段。施工准备工作是为制造有利的施工条件，保证施工项目目标实现而进行的从技术上、组织上与人力、物力、财力的准备，务必根据工程特点、施工条件、合同要求全面考虑,保证开工与施工活动的顺利进行。工程开工前所进行的一系列施工准备工作要紧包含：外部环境方面的施工现场规划；人员、机械、物资调配；内部环境方面的技术准备；施工计划准备；施工劳动力准备；要紧物资材料计划，与临时设施施工准备等工作。工程开工前，由项目经理部有关技术人员认真熟悉图纸，参加由建设单位组织召开的设计交底、图纸会审与轴线桩交接、施工临时水电交接、施工现场勘察；根据施工现场的实际情况与建设方的统一要求布置现场临时设施；工程部门根据设计图纸的有关规定、标准编制实施性的施工组织设计与分项工程施工方案并向施工工长与专业施工队进行技术交底与岗前培训，同时按照施工总进度计划的总体安排编制材料进场计划、设备进场计划、人员进场计划。施工准备工作计划详见一览表。本工程施工准备工作内容一览表序号工作内容执行人员1图纸学习、会审、技术交底、编制施工组织设计工程师、技术员2基础、主体、装饰、安装工程施工预算预算员3根据交接的基准点进行施工放线测量员4施工图纸翻样、报材料计划各专业施工员5临建搭设钢筋车间、水泥库房、试验室各专业施工员配电房、木工车间、安装加工场施工员、电工班长生活用房、临时围墙各专业施工员道路与绿化各专业施工员6施工供电施工现场以外电源水电工班长施工现场以内电源水电工班长7施工供水管网铺设施工员、水电工班长8木工机械、钢筋加工机械安装施工员、机械队长9塔吊安装钢筋混凝土基础施工专业施工员塔吊安装、验收机械班班长10混凝土搅拌机、砂浆机安装机械班班长11劳动力进场教育质安部、技术负责人、各工长12上报开工报告项目经理5.2现场交接准备进入现场后，即着手对现场实况进行交接。5.2.1 对现场的平面操纵网点进行交接，并根据需要进行导线点加密。5.2.2 对已完的桩基础工程的轴线、标高与设计要求是否相符进行复验,并办理相应的手续。5.2.3 对现场的水源、电源及排水设施进行踏勘、交接。5. 3技术准备5.1.1 熟悉与审查施工图纸。由项目技术负责组织项目经理部有关技术人员尽快熟悉图纸，提出图纸问题及在施工中所要解决的问题与合理化建议等，进行图纸会审。5.1.2 修改与完善施工组织设计。按设计图纸要求,根据工程特点结合地质构造、现场环境与本工程具体情况，进一步修改与完善已编制好的施工组织设计，确保工程好、快、省、安全地完成。5.1.3 编制施工图预算与施工预算。由项目部预算人员根据施工图纸所确定的工程量、施工组织设计拟定的施工方法与进度计划、建筑工程预算定额与有关费用定额，进行施工图预算的编制。向材料部门提供全面的材料计划，并作好劳动力、材料及机械台班需用量分析。5.1.4 进行施工技术交底。工程开工前由项目技术负责组织施工人员、质安人员、班组长进行交底，针对施工的关键部位、施工难点、质量与安全要求、操作要点及注意事项等进行全面的交底，各个班组长同意交底后组织操作工人认真学习，并要求落实在各个施工环节之上。5.1.5 资料准备。施工中严格按国家与行业现行质量验收规范进行施工与检查，且遵照广东省、广州市质量监督站的有关规定，开工前准备好各类资料样表，施工中及时填写整理，分册保管，待工程竣工后装订成册。5.4施工队伍准备项目管理班子进驻施工现场后，带领部分工人，为后续人员进入现场制造条件，为现场生产做好务必的设施搭建，为开工作好前期准备。拟进土建施工队2个，500人，安装施工队80人。劳动力需用计划见“人员调配计划”。5.5施工机具及材料准备根据工程需要现场垂直运输拟设塔吊3座，钢筋、木工加工机械四套，各类中小型机具若干。根据需用量，在公司范围内进行调配。三大工具与要紧材料设备，要先落实货源，再按计划采购、供应，陆续进场。本工程拟投入周转工具钢管418吨，九夹板1600011木材558m?。施工机具及材料设备见要紧材料计划表、要紧机具计划表。5.6施工用电准备计划从总表接主干线至配电房，从配电房分三条线路，一路沿基坑北侧、东侧至1#塔吊处，为I#分支线，用电功率为267.6KW；二路线沿基坑北侧、东侧至2#塔吊处，为H#分支线，用电功率为267.6KW；三路线沿北角至基坑底，为基础分干线，用电功率为149.8K肌5.8.1负载计算（按总装机容量需要系数法）5.8.L1总负载有功功率计算Pjs¾PeKx取0.45Pjs=KxPe=0.45×685=308.25KW5.8.L2总负荷计算Sjs=l.25Pjs=l.25×308.25=385.3IKVA5.8.2线路负荷电流计算5.8.2.11#分干线Pjs=KxPeKx取O.8Pjs=KxPe=0.8X267.6=214.08KWS.js=l.25PjS=L25×214.08=267.60KVAIjs=L52SjS=L52X267.60=406.75A5.8.2.2I分干线同样方法算出Ijs=l.52Sjs=l.52×267.60=406.75A5.8.2.3基础分干线同样方法算出Ijs=l.52Sjs=l.52X149.80=227.70A总干线Ijs=l.52Sjs=l.52X385.31=585.67A5.8.3总（分）干线刀闸开关、熔体、漏电保护与导线选择5.8.3.1 总（分）干线刀闸开关及开关内熔体额定电流计算5.8.3.Ll总线系统设备选择A.总开关选用刀闸开关，再接空气开关IkLIeR2L52Sjs÷2.4Pmax-Ijs+2.4Pmax而P*=120KW（焊机）Ijs+2.4Plmax=l.52X385.31+2.4X120=873.67A故总开关选用800A石板开关，开关内熔体额定电流为800AB.总线漏电开关选择开关额定电流IkNL3L22Sjs=2X385.31-770.62A选用DZ20L-800型空气开关，动作电流IAn为400mA,动作时间小于0.3SoC、总干线导线截面选择I1Ijs=1.52×Sjs=585.67A根据L查表选择相线为30OnInI2铜芯线（BLX型），导线同意长期载流量为610A,工作零线及保护零线选用120mn?铜芯多股黄绿双色软绞线。D、导线校验导线与熔体短路校验：11800AWL5I1=1.5×610=915A铜芯截面为12OnllH?及30OnIm2均远大于16mm2,故满足机械强度要求。5.8.3.1.2I#分干线用电系统设备选择A、开关选用刀闸开关Ik2IeRel52Sjs+2.4PmaX=IjS+2.4PImax而PlmaX=120KW（焊机）Ijs+2.4Plmax=150.53+2.4×120=438A故总开关选用450A石板开关，开关内熔体额定电流为450AB.一分干线用电线漏电开关选择开关额定电流IkNL3Ijs2Sjs=2×150=300A选用DZ20L-300型空气开关,动作电流晨Il为200mA,动作时间tA11小于0.2S。C、总干线导线截面选择Ii2Ijs=I.52XSjs=I.52X150=228A根据L查表选择相线为125Bin?铜芯线（BLX型），导线同意长期载流量为250A,工作零线及保护零线选用60mi/铜芯多股黄绿双色软绞线。D、导线校验导线与熔体短路校验：Ier=300A（L5L=1.5X250=342A铜芯截面均远少于16mm2,故满足机械强度要求。5.8.3.1.3I分干线系统设备选择（计算同I#分干线）1分干线开关选用450A石板开关，开关内熔体额定电流为450A,选用DZlOL-300型空气开关，动作电流淌作电流IAn为200mA,动作时间Mn小于0.2So根据IL查表选择相线为125mm?铜芯线（BLX型），导线同意长期载流量为250A,工作零线及保护零线选用60nm?铜芯多股黄绿双色软绞线。5.8.3.1.4基础分干线系统设备选择（计算略）基础分干线开关选用300A石板开关，开关内熔体额定电流为300A,选用DZlOL-300型空气开关，动作电流淌作电流IAn为150mA,动作时间tAn小于0.2So根据11查表选择相线为90mn?铜芯线（BLX型），导线同意长期载流量为180A,工作零线及保护零线选用50mm?铜芯多股黄绿双色软绞线。5.8.4接地装置使用两米长的5X5角钢作为接地体，每三个为一组，共设两组。根据经验，广州市城区土壤电阻率为3050欧姆，取值为40欧姆，故每组接地电阻约为7欧，两组接地电阻为3.5欧，小于4欧。待永久建筑的基础钢筋网完成后，引出端子，与人工接地体焊接连通。现场施工时，要用摇表实际测定接地电阻，接地电阻未能达到要求时，要继续补加接地体重复接地，直至满足要求为止。基础施工过程用电计划表线路机械名称型号单位数量功率(KW)合计功率备注1#分十卷扬机JJ2-.台17.07.0267.6KW切断机QJlO-I台25.511弯曲机WJio-台22.85.6线对焊机UNl50台1150KVA120锯木机MJkw台25.511塔吊630KNm台13838输送泵HBe(IBZ125752#分干线卷扬机JJ2-1台17.07.0267.6KW切断机QJio-I台25.511弯曲机WJ1O-1台22.85.6对焊机UN150台1150KVA120锯木机MJiw台25.511塔吊630KNm台13838输送泵HBc0台17575基础分干线锯木机MJlOft台45.522149.8KW插式振动器HZex-SO台81.512塔吊800KNm台15555电弧焊BX3-5(x>台238KV60.8合计：685KW第六章现场总平面布置6.1 总则及目前现状6.1.1 总则本工程一次性投入的人力、物力、机械较多，各工种需穿插进行。为了保证场内交通顺畅与工程安全、文明施工，减少现场材料、机具二次搬运与避免环境污染，应对现场平面进行科学、合理的布置。本工程施工总平面布置结合施工实际情况两次布置。进场后结合实际需要,进行适当调整。考虑到本工程的计划总工期为385天,，施工临时设施尽量使用砖砌固定式房屋。6.1.2 施工现场目前现状目前，拟建施工现场东部为宝岗大道，南侧为宝业路，场地已平整。在工程施工场地东侧中间有一施工用水接驳点，两侧靠江南花园一期有630KVA变压器，可供施工临时用电。6.1.3 布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置原则确定如下：6.1.3.1 施工总平面布置按两次进行布置。6.1.3.2 合理布置垂直运输机械，规划好施工道路与场地，减少运输费用与场内二次搬运。6.1.3.3 布置符合现场卫生、安全防火与环境保护等要求。6.1.4 布置根据6.1.4.1 广东省建设工程文明施工标准广州市建设工程文明施工规定6.1.4.2 现场红线、临界线、水源、电源位置，与现场勘察成果6.1.4.3 总平面图、基础承台施工图、建筑平面、立面图6.1.4.4 总进度计划及资源需用量计划6.1.4.5 总体部署与要紧施工方案6.1.4.6 安全文明施工及环境保护要求6. 2场地布置根据本工程有关的资料及设计图纸，充分考虑现场的实际情况与工程施工安排与部署，全面衡量各类因素的相互影响，按照“质量保证、进度先行、施工安全、文明有序”的原则，规划安排了施工总平面布置图。由于施工现场仅有东面沿基坑1015m宽的场地，作为布置部分设备与周转材料的地方，其余生产与生活区两部分在场外解决，待地下室完成后利用幼儿园位置作为材料的加工场，并进行总平面重新布置。其具体布置措施如下： 据现广州市文明施工有关要求进行。 平面布置行车路面浇筑素碎C15级、2（M）mm厚，非行车路面、加工场及宿舍区，C15级碎IOomm厚，其它位置能做绿化带的尽量植成绿化TfTo排水沟沿建筑物环通。 施工临时供电、供水（详见附专业方案）。 材料堆放及加工场布置。A、泵机站：按东、西两个施工段设置在南、中、北三处。B、砌体材料、砂堆放场设置在基坑北侧。C、 灰池：设置在基坑北侧。D、砂浆搅拌场：设置在基坑东北侧。E、 木工制作场：设置在基坑北侧。F、 钢筋场：设置在基坑北侧。临建设施。临设按实际情况使用砖砌，设置在基坑东南侧。生活配套临设，娱乐区、办公区利用原有建筑解决。（注：平面具体布置详见施工总平面布置图）6.3 现场围蔽生产、生活区围墙按广东省建设工程现场文明施工管理办法的要求设置,外墙作法达到广东省建设工程文明施工标准。6.3.1 出入大门施工现场大门宽度为6米，与主干道等宽。具体按公司“CI”实施手册进行，做到美观、牢固、耐用。6.3.2 现场围蔽本工程需砌筑生活、加工场地围墙。根据本工程特点，施工现场的围墙拟按照下列方式进行设置：施工临时设施办公、生活、加工区靠近施工主干道一侧的围墙使用砖砌形式，外墙面批荡、抹光并作刷白处理，以便于进行企业Cl形象设计。6.4 临时设施6.4.1 生产设施6.4.1.1 洗车槽在施工现场大门处分别设置由宽度300mm、深40Omm的沟槽围成的宽3米、长5米的洗车槽，配备高压冲洗水枪，槽内设置泥水沉淀池。所有从工地出去的车辆均要将泥水冲洗干净，泥水经沉淀后，将清水排放到建设单位指定的排水沟中。沉淀池定期清理。6.4.1.2 钢筋加工场地本工程钢筋工程采取施工现场加工成型并安装绑扎的施工方法。考虑到钢筋工程是要紧的现场加工项目。故钢筋加工棚约100m2,长20米，宽5米，用钢管搭设，上盖石棉瓦，内设切断机2台，弯曲机2台，对焊机1台及加工操作平台。钢筋场地的地面硬化方法为：浇筑IOCM厚ClO混凝土面层。6.4.1.3 混凝土、砂浆搅拌站本工程碎使用商品混凝土，故施工现场需设置零星混凝土搅拌站、搅拌棚、砂石料堆场、水泥库与标养室。搅拌机棚内设1台500型搅拌机，占地2511A砂石料斗紧靠搅拌机设置，以满足主体施工阶段税及砂浆需用量，并配备相应的计量器具，满足计量要求。水泥使用散装水泥，设在搅拌机邻近。标养室面积15m2,内配空调、增湿器、温度计、湿度计及水池，满足标养条件。搅拌站的场地硬化方法为：浇筑100mm厚ClO混凝土面层，搭设钢管或者竹支架骨架、石棉瓦顶棚及围护的施工棚。6.4.1.4 配电房为了保证施工期间的正常供电不因临时停电造成的施工中断，现场发电机房设置一台200KW柴油发电机组作为应急备用电源。空压机房与临时备用发电机
