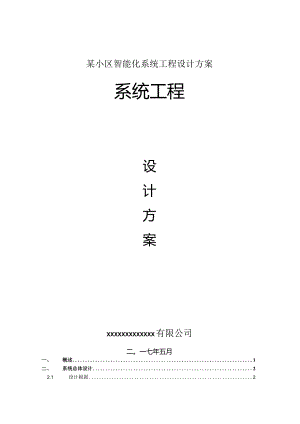

某小区智能化系统工程设计方案.docx

某小区智能化系统工程设计方案系统工程设计方案XXXXXXXXXXXXX有限公司二。一七年五月一、 概述1二、 系统总体设计22.1 设计根据22.2 设计原则3三、 视频监控系统53.1 前端系统设计53.1.1 前端系统结构53.1.2 红外增强53.1.3 前端配套设施73.1.4 防雷接地73.2 传输设备及线缆设计83.2.1 网络传输83.2.2 光缆传输93.3 存储系统设计93.3.1 存储结构93.3.2 存储原则93.3.3 存储容量103.3.4 存储功能10四、 门禁管理系统144.1.1 系统简介144.1.2 设计方案144.1.3 系统构成144.1.4 系统功能154.1.5 产品优势与特点15五、 车牌识别出入口管理系统175.1 系统简介175.2 出入口设置185.3 系统操作流程185.4 图像对比系统195.5 语音提示系统205.6 防砸车功能215.7 管理软件功能215.7.1 车辆数据库建立215.7.2 车辆出入记录215.7.3 车辆查询225.7.4 车流统计功能225.7.5 特别设定225.7.6 打印清单225.7.7 发行登记界面23六、 脉冲电子围栏系统246.1脉冲电子围栏概况246.1.1脉冲电子围栏概况246.1.2脉冲电子围栏简介246.2脉冲电子围栏系统256.2.1脉冲电子围栏系统设计说明256.2.2脉冲电子围栏系统设计根据266.2.3脉冲电子围栏系统性能276.2.4脉冲电子围栏系统构成276.3脉冲电子围栏系统施工方案336.3.1施工的工具及材料336.3.2脉冲电子围栏前端安装346.3.3调试36七、 质量保证及售后维修服务387.1 货物质量保证387.2 施工质量保证387.3 保修与维修服务40八、 要紧产品图例42九、 公司介绍错误!未定义书签。9.1 辽宁院基本情况错误!未定义书签。9.2 资格证明文件错误!未定义书签。9.2.1 营业执照（三证合一）错误!未定义书签。9.2.2 通信工程、建筑智能化系统设计甲级错误!未定义书签。9.2.3 计算机信息系统集成贰级错误!未定义书签。9.2.4 通信信息网络系统集成甲级错误!未定义书签。9.2.5 电子与智能化工程专业承包贰级错误!未定义书签。9.2.6 工程勘察专业类工程测量（通信测量）甲级错误!未定义书签。9.2.7 工程咨询通信信息专业甲级错误!未定义书签。9.2.8 安全技术防范设施设计施工壹级错误!未定义书签。9.2.9 IS09001质量管理体系认证证书错误!未定义书签。9.2.10 IS014001环境管理体系认证证书错误!未定义书签。9.2.11 职业健康安全管理体系认证证书错误!未定义书签。9.2.12 CMMI3证书错误!未定义书签。概述随着经济的进展，居民对生活品质有了更高的要求，特别是关于居住空间的要求有了一个从量到质的比较大的飞跃。住宅智能化系统正是在这一前提下，伴随着住宅建设的高潮而提出来的新概念。住宅建设产业正日益成为国民经济新的增长点，这一概念也必将得到广泛的讨论，变得越来越清晰，表达得越来越具体。鹏欣丽都位于钟楼区横兴弄西水关桥南面，紧临运河湖畔，是由常州鹏欣房地产开发有限公司开发的高层普通住宅。内有高层住宅6幢，14个单元。此次鹏欣丽都应上级主管部门与业主的要求，对小区整个弱电智能化系统进行升级改造，确保业主有个安全的生活保障。系统总体设计鹏欣丽都小区智能化系统工程视频监控门禁一卡通出入道闸电子围栏机房改造建设小区基础改造系统系统构成框架图2.1 设计根据作为智能建筑系统集成商，我们在本项目中进行的所有智能化弱电系统的规划将始终遵循国家颁布的行业规范及有关标准。针对该项目，将根据下列规范、标准： 智能建筑设计标准（GB/T50314-2006） 综合布线系统工程设计规范（GB/T50311） 国家环境电磁卫生标准（GB9175） 无线通信工程建设标准（YD2007） 移动通信基站规范（YD/T883） 有线电视系统工程技术规范（GB50200） 民用建筑电气设计规范（JGJ/T16） 火灾自动报警系统设计规范（GB50116） 高层民用建筑设计防火规范（GB50045） 建筑设计防火规范（GB50016） 安全防范工程技术规范（GB50348） 建筑照明设计标准（GB50034） 建筑物电子信息系统防雷技术规范（GB50343） 公共建筑节能设计标准（GB50189） 城市电力规划规范（GB50293） 出入口操纵系统技术要求GA/T394 视频安防监控系统技术要求GA/T3672.2 设计原则根据鹏欣丽都小区业主与上级领导的要求及国家与当地的信息进展规划，鹏欣丽都小区智能化系统工程遵循下列设计原则： 先进性现代信息技术的进展，是现代科学技术进展中最活跃的领域，新产品、新技术日新月异，每一个新技术的出现都对我们的工作方式产生极大的影响,对我们工作效率的提高起到极大的推动作用。因此本系统务必使用先进的技术与设备，这一方面放映了系统随具有的先进水平，另一方面又使得系统具有强大的进展潜力。同时，由于本系统是一实际使用的工程，因此其技术与设备又务必是相对成熟的。因此，在投资费用许可的情况下应当充分利用现有最新技术、最可靠的产品，以使系统在尽可能长的时间作用于社会，从长远方面考虑，这也是最经济的。 经济性考虑到系统的整体造价及其本身的投资回报期长的特点,应在满足性能要求的前提下，尽量使整个系统能获得更大的收益。 可靠性务必考虑使用成熟的技术与产品，在设备选型与系统的设计中尽量减少故障的发生。可保护性我们认为可保护性是当今系统成功与否的很重耍的因素,这里的可保护性包含两层含义，即易于故障的排除与日常管理操作简便。 安全性随着科学技术的高速进展与社会进步，各类违法犯罪分子的作案手段也不断翻新，系统运作设计务必规范,保证系统自身的安全与管理人员的安全。对系统安全的考虑，应当足够重视，务必使用多种手段防止各类形式与途径的缺失。 整体性系统的整体性，涉及到方方面面，关于系统这样的工程务必对这些因素统筹考虑，以构成一个有机的综合管理系统。 有用性设计本系统，应首先考虑能满足用户功能要求与实际应用的需要，同时考虑用户使用的方便与安全。 开放性为保证各供应商产品的协同运作，同时考虑到投资者的长远利益，本系统务必具有一定的开放性，并结合有关的国际标准或者工业标准执行。 可扩充性本系统考虑今后进展的需要，因而务必具有在系统产品系列、容量与处理能力等方面的扩充与换代的可能。这种扩充不仅充分保护了原有投资，而且具有较高的综合性能价格比。 规范性由于本系统是一个综合性系统,在系统设计与建设初期应着手考虑各方面的标准与规范，同时应遵从该规范各项技术规定，做好系统的标准化设计与管理工作。三、视频监控系统3.1 前端系统设计监控前端系统可根据不一致场景的不一致需求，灵活选择合适的前端监控产品，我司提供的网络高清摄像机，通过其全新的硬件平台与最优的编码算法，提供最高效的处理能力与最丰富的功能应用，旨在给用户提供更优质的图像效果、更丰富的监控价值、更便利的操作管理与更完善的保护体系。3.1.1 前端系统结构前端摄像机选型应根据不一致应用场景的不一致监控需求，此次鹏欣丽都小区智能化系统工程视频监控系统的建设建议使用固定枪机，保证监控空间内的无盲区、全覆盖，同时根据实际需要配置前端基础配套设备如防雷器、设备箱等与视频传输设备与线缆。3.1.2 红外增强针对夜间或者光线不好的场景下图像质量差的问题，我司提供红外摄像机与红外球机，使用阵列红外灯使红外距离最远可达100米，并结合3D降噪技术能够获得清晰的夜间图像。红外监控效果示例图3.1.2.1 背光补偿针对普通摄像机在逆光环境中会形成前景目标偏暗的画面，无法识别目标的情况，我司选用的摄像机都具有背光补偿的功能，在逆光环境中通过对画面进行亮度补偿从而看清前景目标背光补偿关闭背光补偿开启3.1.2.2防水设计我司选用的摄像机拥有专利防水设计，防水性能优越；使用先进高效防水检测工艺，全系列室外摄像机产品出厂100%检测防水性能。噬胶若+点皎 专点跤双环破553.1.2.3除雾设计需要打开外罩调节镜头的防水型摄像机在湿度高且温差大的环境下，内部可能会起雾凝聚；为解决起雾问题，我司选用的摄像机内部装有防水透气膜与干燥剂，能快速有效散走雾气。防水透气膜3.1.2.4防虚焦设计我司选用的摄像机均使用高效胶质材料点胶锁死，有效防止镜头虚焦现象出现。定焦镜头3.1.3前端配套设施3.1.3.1 支架及立杆监控点根据现场实际情况，摄像机可使用立杆安装、抱箍安装、壁挂安装与吊杆安装等方式。其中抱箍、壁挂支架与吊杆支架有成套产品，根据现场选择符合要求的产品即可。摄像机的安装固定，根据摄像机型号与现场情况可选用壁装、吊装及角装等形式的安装支架，安装高度不低于2.5m。安装在室外的摄像机，当可借助墙体或者雨棚附着安装时，选用相应的安装支架来安装；若无合适的墙体或者雨棚供附着安装，则需要选用视频监控专用立杆，立杆高度为3.5米4米。3.1.3.2 室外机箱摄像机的供电、信号等需要专用的防水箱进行端接、汇合。电气箱内部安装架的设计充分考虑设备的安装位置，同时具有防雨、防尘、防高温、防盗、防破坏等功能。3.1.4防雷接地对前端供电与操纵部分，需要采取有效的避雷接地措施，充分保障前端的稳固性与可靠性。前端监控的防雷接地要紧从下列三个方面进行：3.1.4.1 直击雷防护在直击雷非防护区的每个视频监控点均配置预放电避雷针，安装于监控点立杆顶部。提早预放电避雷针利用雷云电场周围电场强度向针尖发射高压脉冲特性,提早一定的时间引导雷电放电，不至于使局部雷云电荷积存形成过大的雷击强度,降低监控点雷击接闪强度与电子设备雷击电磁脉冲强度，提高了室外监控点的保护裕度。3.1.4.2 供电设施的富击电磁脉冲防护电源防雷系统要紧是防止雷电波通过电源对前端设备造成危害。为避免高电压通过避雷器对地泄放后的残压或者因更大的雷电流在击毁避雷器后继续毁坏后续设备，与防止线缆遭受二次感应，本系统对前端室外防水箱220V电源进线与室外防水箱到摄像机的低压电源线路进行避雷接地。220V电源进线避雷标称放电电流不小于IOKV,接地线缆建议不小于6mm2.3.1.4.3 均压等电位连接技术等电位连接是将正常不带电（或者不带信息）的、未接地或者未良好接地的设备金属外壳、电缆的金属外皮、金属构架、金属管线与接地系统作电气连接，防止在这此物件上由于感应雷电高压或者接地装置上雷电入地高电位的传递造成对设备内部绝缘、电缆芯线的反击。监控点设备（含电源避雷器、操纵信号避雷器）宜使用单点接地方式实现等电位连接，独立接地电阻小于1O,3.2 传输设备及线缆设计前端监控系统中，视频信号的传输是整个系统非常重要的一环，关系到整个监控系统的图像质量与使用效果，因此要选择经济、合理的传输方式。目前，在监控系统中最常用的传输介质是同轴电缆、网线、光纤与4G无线传输等方式，本方案前端系统为高清网络摄像机，因此大部分设备以网线传输。3.2.1 网络传输从前端摄像机到接入交换机距离不超过100m的情况下，使用网线传输，优点是线缆与设备价格便宜，部署最为方便。网线交换机网络摄像机网线传输示意图3.2.2 光缆传输从前端摄像机到接入交换机距离超过100m的使用光缆来传输，通过光纤收发器将电信号转成光纤信号进行传输，如下图所示：网络摄像机光纤收发潺光纤收发器交换机光纤传输示意图3.3 存储系统设计3.3.1 存储结构本方案存储系统使用NVR模式，网络摄像机直接对接NVRoIPC与NVR之间实现了直接对接，而直接对接模式通常使用底层协议而非SDK方式，更有利于提高接入效率。NVR直接获取IPC的音视频直接存在本机上，实现视频直存。视频存储系统结构设计及视频流向如下图所示:前端视频接入3.3.2 存储原则关于NVR台数与硬盘数量的设计，需要结合实际情况综合考虑，其中要紧可参考“短板优先”的设计原则。“短板优先”是指在具体项目需求中，在部署NVR数量尽量少的前提下,首先分析接入路数(接入带宽)与存储容量哪个是要紧限制项。假设接入路数为“短板”，以接入路数来优先计算，假设接入带宽为短板，应以最大带宽所能容纳的最大接入路数来计算；关于存储需求很大，接入路数要求不高的情况，可先计算总的存储容量，再计算每台NVR最大存储容量，以此计算出需要的NVR台数。3.3.3 存储容NVR支持X个SATA接口，每个接口最大支持8TB容量硬盘。根据方案设计，视频监控需要存储XX天，因此需要X块XT的硬盘来存储视频。_人七、码流(MbPS)X秒X分X小时X存储天数每个前端所需存储空间(GB)=本地存储容量图像分辨率码流H.265录像大小1天(G)录像大小15天(G)录像大小30天(G)4CIFIMbps10.55158.20316.41720PIMbps10.55158.20316.411080P2Mbps158.20316.41632.823.3.4存储功能3.3.4.1网络视频接入多元化接入：可接入海康私有协议或者ONVlF协议接入海康网络摄像机、网络快球与网络视频服务器。第三方接入：可通过ONVlF、PSlA标准协议、部分厂家私有协议与自定义RTSP取流协议等方式接入第三方网络摄像机与网络快球。接入能力：不一致的型号支持不一致的接入带宽，目前产品的可接入带宽分别为256MbPSo支持人脸检测、区域入侵、越界侦测、虚焦侦测、场景侦测、音频侦测等智能分析功能接入；3.3.4.2 本地监控管理本地显示输出：设备支持HDMI、VGA、CVBS同时输出，各输出口支持预览不一致通道的图像；HDMI与VGA支持1920×1080p高清输出，通过主/辅输出口切换可实现双操作，分别进行预览或者回放。多画面显示：设备支持单画面、四画面、六画面、八画面、九画面与十六画面多种预览分割方式，各画面预览通道顺序可调。设备支持分组切换、手动切换或者自动轮巡预览，自动轮巡周期可设置。隐私遮蔽：设备支持预览屏蔽与隐私遮盖两种隐私处理方式，预览屏蔽方式仅对预览画面作屏蔽处理，录像仍正常显示整个场景；隐私遮盖方式对预览与录像都进行遮盖。云台操纵：设备支持云台操纵功能，云台操纵时支持鼠标点击放大、鼠标拖动跟踪等功能。本地管理：设备支持鼠标、遥控器与键盘进行本地操作与管理。3.3.4.3 硬盘管理录像空间：设备支持多个SATA接口，每个SATA硬盘最大支持4TB,提供大容量的本地存储空间，同时根据不一致型号支持1到几个不等的eSATA接口进行扩容。存储模式：设备支持硬盘配额管理与硬盘盘组管理两种模式，硬盘配额可针对不一致通道分配不一致的录像储存容量，按需分配；硬盘盘组可针对不一致通道设置不一致的录像储存周期，保证足够的存储周期。硬盘保护：设备支持磁盘预分配技术与硬盘休眠技术，保证硬盘空间的高利用率，延迟硬盘使用寿命并降低功耗。录像保护：设备支持硬盘属性（冗余、只读与可读写）设置，设置“只读盘”可保护整个硬盘的重要文件不被覆盖；录像锁定技术可保护硬盘中单个重要文件不被覆盖。同时，设备还支持硬盘SMART预警技术，实时监控硬盘状态，在硬盘完全损坏前提醒用户对坏盘中的录像文件进行备份。3.3.4.4 用户管理权限管理：设备支持管理员、操作员与普通用户三级权限管理，管理员具备所有权限。权限分配：操作员与普通用户默认权限不一致，操作员默认具有所有通道有关的权限与语音对讲权限，而普通用户默认对通道仅具备本地与远程回放权限。仅管理员用户支持默认参数恢复，确保设备的安全性。3.3.4.5 网络功能网络应用：设备支持双千兆网卡，支持网络容错、负载均衡与多址设定三种工作模式，两张网卡可配置不一致网段IP地址，实现双网隔离，节约专网IP地址。网络检测：设备支持网络流量监控、网络抓包与网络资源统计能等功能，实时监控当前网络输入与输出的使用情况。3.3.4.6 录像/抓图与回放编码参数配置：设备支持前端网络设备的管理，可配置相机分辨率、码率、帧率等编码参数，且支持主码流（定时）与主码流（事件）两套编码参数参数录像。录像/抓图类型：设备支持手动录像/抓图、定时录像/抓图、移动侦测录像/抓图、报警录像/抓图、动测与报警录像/抓图、动测或者报警录像/抓图、假日录像/抓图等多种录像/抓图方式，每天可设定8个录像时间段，不一致时间段的录像触发模式可独立设置，抓图时间间隔可选。录像搜索：设备支持按通道号、录像类型、文件类型、起止时间、标签等条件进行录像资料的检索；支持按照人脸检测、区域入侵、越界侦测、虚焦侦测、场景侦测、音频侦测等智能侦测类型进行录像检索；支持智能码流存储与智能事件后检索，用户可自定义区域入侵、穿越警戒面等智能规则进行录像的后检索。录像/图片回放：设备支持快速回放、常规回放、事件回放、标签回放、日志回放、图片回放等多种回放方式；支持智能浓缩播放，有事件发生的关键视频以IX速度播放；没有事件发生的视频则快速播放回放时可进行快放、慢放、倒放、单帧播放、前跳30s、后跳30s、上一文件、下一文件、电子放大等操作。同步回放：设备支持同步回放，最多支持16路720p同步回放。录像/图片备份：设备支持本地录像/图片备份，可通过USB接口外接U盘、移动硬盘与USB刻录机等进行备份，也可通过eSATA接口外接硬盘进行备份。3.3.4.7 远程视频监控远程预览：设备支持IE或者4200客户端远程登录设备进行预览，最大支持128路网络视频同时访问。双码流：设备支持远程主码流与子码流双码流访问，在网络带宽不足的情况下，可用主码流存储高清录像，子码流实时预览监控。远程回放：设备支持远程搜索、回放、下载、锁定及解锁录像文件。远程操作：设备支持远程获取与配置参数、配置录像/抓图计划、远程PTZ操纵、远程JPEG抓图；支持远程格式化硬盘、升级程序、重启、关机等系统保护操作；支持获取设备运行状态、系统日志及报警状态等信息。语音对讲：设备支持语音对讲功能，可实现客户端与设备之间的语音通信。四、门禁管理系统4.1.1 系统简介门禁管理子系统是将智能卡技术、计算机操纵技术与电子门锁有机结合，利用刷IC卡的方式实现对小区住户的身份验证，配合计算机实现智能化门禁操纵与管理的系统，为内部住户安全带来良好的效果。4.1.2 设计方案根据本项目的实际情况，在鹏欣丽都小区要紧通道出入口安装门禁设备，所有人进出此区域刷卡开门,保证安全，提高运营管理与增强安防智能化水平。门禁设备使用TCP/IP的通讯方式连接操纵器，各操纵器可直接接入内部办公网络。4.1.3 系统构成根据实际设计方案，门禁管理子系统要紧有管理软件、计算机、门禁设备等构成，如下图:发卡器管理中心鳖服务器操作终端g峪五4.1.4 系统功能参数设置：设置系统的基本参数，如人员分组、时间段设置、权限及时限设置等；参数设置：设置操纵器的各类参数，如日期、时间等；同时下载到门禁操纵器；门禁权限管理：对人员的权限及时限进行统一管理，可按个人及团体两种方式进行权限的设置及下载；黑名单管理：对黑名单进行统一管理，并下载到各门禁机中；门禁数据管理：对所有的门禁数据进行综合管理；信息查询：可实时查询某个门禁点的刷卡记录、查询任意时段的所有刷卡信息，方便管理；报表管理：系统具有自定义报表系统，用户可根据实际情况自己设计报表，或者对已设计好的报表进行调整；系统操作员管理：可建立不一致级别的系统操作员，并设置口令、权限，便于系统的管理与保护。4.1.5 产品优势与特点技术创新先进:使用了目前行业最先进的多功能操纵器,同时具备非联网与联网功能，可用于广泛用于各类大小项目的门禁管理系统，出入口通道管理系统等。功能稳固强大：非联网时.，每个用户的硬件与软件为同一个密码，同时具有唯一性，避免其他用户发的卡相互能通用；非联网发卡时,门的权限写到卡里，非联网时设备只推断黑名单,联网时,设备推断白名单,SD卡里能够同时保持黑名单与白名单两个不一致的文档；非联网时,卡丢失补卡,制作一张新卡,卡的新号码与旧号码同时写入卡内,旧卡号为黑名单号,拿此卡在任何设备上刷卡,新号码自动增加授权,旧号码自动撤权,同时设备把旧卡号认为是黑名单,后面接着刷卡的都会写入这个旧卡号,黑名单卡号根据日期新旧能够覆盖旧的黑名单卡号,这些卡所刷的设备也会自动把写入的黑名单卡号撤权,设备另一个黑名单出现时使用覆盖的方式,流程不变（用IC卡才能具备此功能）.非联网时,IC卡读头使用RS485传输方式，ID卡读头使用维根26传输方式,非联网系统条件同意的情况下选用IC卡，操作更为简便。假如操纵器坏了，更换操纵器，插上原先的SD卡，用户卡马上就能刷卡使用，假如是SD卡坏，IC卡的系统更换新SD卡马上就能使用，ID卡的系统把新的SD卡拿到电脑上下载用户权限后更换马上就能使用。刷卡数据采集能够调出员工照片,也能够增加网络摄像机,对刷卡视频的抓拍，从而做到刷卡数据采集时员工照片与视频抓拍照片对比,杜绝代打卡事件。应用新颖广泛：可用于广泛用于政府机关、公检法、企业、金融、电信、企业、小区、石油、电力、小区、等各个领域的各类大小项目。施工快捷简便：如客户刷卡数据不重要或者布线不方便的情况下能够选择非联网方式,出现突发事件要求提供刷卡数据,能够临时把SD卡取出用SD卡专用读卡器把刷卡数据读取到电脑里,如客户处原先有旧线路,能够选用原先旧线路联网,设备同时具备RS485联网与TCP/IP联网，还能够两种方式混合组网。五、车牌识别出入口管理系统5.1系统简介小区车辆出入基于车牌识别管理模式的系统，设备通常包含车牌识别专用摄像机、车牌识别器、信息显示屏、电动道闸、图像对比与车牌识别系统、计算机等。为了满足客户不一致管理需求，各个设备能够灵活组合。在本项目中，系统需要对临时用户、固定用户进行实时管理，对其出入的时间、车牌号、图像进行严格记录、识别与登记，并按照停车时间，并防止车辆丢失。智能车牌识别管理系统系统图要紧功能： 车牌识别比对功能，防止车辆被盗 语音提示，人性化操作提示 支持灵活费率设定，不限时段，多种设定。 多进多出联网系统管理，支持出入口嵌套管理功能 特殊情况处理，满足消费报警、应急手动等5.2 出入口设置在停车场入口处设置多功能车牌识别一体机（包含：车牌识别、图像对比、语音提示、对讲、LED信息显示功能）、自动道闸、地感线圈、岗亭、计算机等。设备位置如图所示：车辆入口管理设备示意图在停车场的出口处设置多功能车牌识别一体机（包含：车牌识别、图像对比、语音提示、对讲、LED信息显示功能）、自动道闸、地感线圈、岗亭、计算机等。设备位置如图所示：车辆出口管理设备示意图5.3 系统操作流程小区车辆使用了车牌识别不停车进出场系统，保障车辆方便、快捷、不停车通行。小区用户的注册、续费与注销均在管理电脑上完成，由系统管理员凭管理员密码登录管理系统软件，将固定用户的车牌，使用期间等信息录入系统，完成固定用户的注册、续费与注销。授权流程由工作人员在指定地点（如管理岗亭、中央操纵室）按一定的规则对车牌号进行授权。针对不一致用户情况设置不一致权限，并在指定时间或者时间段（年、月、星期几、早晚时间、出入口等）范围内有效。同时输入车主姓名等身份信息，车位号等。固定车辆进出场流程该系统使用车牌识别技术，小区用户只需开车至停车场入口处，车牌识别摄像机就会自动识别车牌号，系统会自动识别其车牌号的性质并推断其权限，假如该卡符合进入权限，系统会自动开启道闸，及时让该车辆通过，然后关闭道闸，阻止后面车辆通过。关于快要过期月租车辆，系统会自动推断出来并语音提示。5.4 图像对比系统本项目中，为了提高进场与出场的速度与管理系统的服务水平，更加方便管理人员对出入停车场的车辆进行管理，要求使用车牌识别与图像对比系统。通过安装在道闸后方的视频监测设备，监控每一辆通过出入口监测点的机动车辆，通过车牌识别软件自动识别出进出车辆的车牌号码，车牌类型，并将该车通过出入口的时间、地点、图片等有关数据，通过通讯网络，上传到系统数据库中，用于管理员查询等功能。当车辆在出口交费时，系统可自动调出用户在进入停车场时的照片及车牌号码，管理人员能够清晰快捷的辨别出进出车辆是否一致。车牌识别系统是一系列软、硬件产品的有机组合系统。车牌识别示意图(1) 系统包含：操纵设备：计算机 监测设备：÷图像抓拍设备：特写摄像机÷照明设备：摄像机补光灯防护设备：摄像机防护罩 图像记录设备：硬盘 软件部分：车牌识别软件(2) 要紧功能： 车牌号码能够作为临停车辆的根据； 防止内部用户挪用内部卡； 车辆防盗，一号一车，防止车辆丢失； 便于管理人员快速检索车辆记录，杜绝管理漏洞。5.5 语音提示系统为了使车场管理系统的设计更显人性化，设计了LED与语音提示功能。在停车场出口通道处使用语音提示，当临时车辆到出口时。语音报价器会自动发出“祝您一路顺风”等（可个性化设置），设置LED显示屏，显示车牌号码识别结果、礼貌语等信息。5.6 防砸车功能当闸杆下落时，若有车辆停在下方，车辆检测器会发出信号至道闸操纵板，操纵闸杆自动升起，防止闸杆继续下落，造成事故。当物体离开后，车辆检测器发出信号至道闸操纵板，闸杆重新下落。此系统对车辆有保护作用，不可能对车辆造成任何伤害。5.7 管理软件功能智能停车场管理系统是一套集成了月卡发放与进出场管制、临时卡出场计费、道闸操纵、中文显示、语音提示、进出场信息查询的多功能管理系统，同时实现了发票机内票据不足时自动报警、报表打印等功能，完整的实现了使用电脑智能管理停车场，方便管理人员的管理。奥卡盾可支持多种自动发卡票箱，包含IC卡发卡票箱、ID卡发卡票箱、条码票箱等。奥卡盾系统的高版本中更集成网络功能及抓拍功能，具有网络功能支持的版本可支持多机互联管理。5.7.1 车辆数据库建立提供车辆数据库建立功能，由管理人员预先录入车辆的车牌号码、车主姓名、联系电话等有用信息，建立完整的车辆管理数据库。5.7.2 车辆出入记录关于所有的驶入车辆系统可提供本车的记录，关于驶出车辆系统可提供本车的入口处记录，同时均有车辆图片记录。5.7.3车辆查询提供出入车辆的查询，即管理人员可随时查询数据库内驶入/出的车辆数据,系统可提供如下查询方式按驶入/出地点查询：（1）按车牌查询（固定车辆）；（2）按时间查询；（3）按车辆性质查询；（4）目前仍滞留车辆的查询。5.7.4 车流统计功能对任意时段任意方向出入车辆进行车流统计，生成统计报表5.7.5 特别设定管理人员能够进行内部车辆设置，特定车辆的报警、特定车辆放行与各类临时或者者永久参数设置。5.7.6 打印清单管理人员可在操纵中心打印各类清单，系统提供清单如下：（1）按时间打印驶入车辆；（2）按时间打印驶出车辆；（3）打印月租车辆的入/出情况；（4）打印目前仍滞留院内的内/外部车辆；（5）打印所有内部车辆清单；（6）打印黑名单。车场车位:车辆空号:发卡押金.车辆备注.车牌号码有效止日主场卡类有效起日主场开通机号252627282930171819202122232401234569口口1口口口口12345678Sfi增注徜车牌打印卜票己登记车睥弱击可砌）车牌号码西强0469卡片号码880008车场卡类储值卡A卡片状态人员缰号AoOoO4QQ469人员姓名I粤B1D9F988000005月卡A0六、脉冲电子围栏系统61脉冲电子围栏概况6 .Ll脉冲电子围栏概况电子围栏分两个部分构成，脉冲电子围栏主机与电子围栏前端。当有人试探接触电子围栏前端时，就会被电子围栏前端上的高压脉冲击退，若有人破坏或者强行入侵时，脉冲电子围栏主机探测到电子围栏前端被破坏与有人非法翻越时造成的电子围栏前端线短路、断路或者者恶意拆开脉冲电子围栏主机时，脉冲电子围栏主机发出报警信号，并通过报警线路传输至管理中心.7 .1.2脉冲电子围栏简介相对传统的电子围栏产品，技术上实现了革命性的突破，也是目前国内最先进的电子围栏产品。要紧优势如下： 特有的技术能够实现前端围栏上的每根线都有电击，让入侵者无机可乘; 具有LED指示功能,能在主机面板上直接显示出电子围栏上的工作状态； 具有LCD显示，能实时显示每根线上的实际电压值（操纵键盘上查看）； 具备高低压自由切换功能； 主机内部可直接配备蓄电池，停电后正常工作； 通过外接操纵键盘可远程设置并调控主机的工作状态，更具人性化设计。电子围栏报警系统与其他周界安防产品的比较项目红外对射感应或者振动电缆脉冲电子围栏误报率高较高没有误报气候环境受气候雨雪树枝小动物等影响受雨雪树枝小动物等影响不受气候（雾雨雪、树叶等）小动物等影响安装环境受地势高低及周界弯度影响，不适合复杂环境受树枝小动物影响，不受地形影响顺势安装，不受地形影响威慑性无无有强大威慑作用阻挡功能无无有强力阻挡作用报警功能有有有对入侵者被动防范被动防范阻挡威慑形成主动防范可保护性经常需专业人员进行保护需对环境保护基本不需保护62脉冲电子围栏系统6.2.1脉冲电子围栏系统设计说明结合安防设施的技术特点，设计在周界已经建成的围墙上安装脉冲电子围栏报警系统进行防护，中心设置电子围栏操纵键盘，构成周界脉冲电子围栏报警系统。设备要紧是脉冲电子围栏与脉冲电子围栏前端，脉冲电子围栏系统是一种“有形”的报警系统，实实在在地给人一种威慑感受，使入侵者增加一种心理压力，从而把报警系统与警戒系统有效地结合起来，达到以防为主，防报结合的目的。在国外已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界的入侵时间,具有较强的安全可靠性。安装系统后，相当于在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，使外人无法入侵，也使围墙内的人无法从墙面攀越逃离。电子脉冲每分钟60次扫描电子墙的每一根导线，每个脉冲峰值有700-5000伏，使入侵者难以攀越。本系统如遇断路、短路、防拆，系统都会发出报警信号。还能够与任何报警系统联网使用，便于提高防范等级。脉冲电子围栏报警系统前端围栏每根线都有带电，使入侵者没有可乘之机。系统与交流电网有本质的不一致，它使用了高压脉冲及低能量，因而对人不可能构成生命危害，同时电子围栏的柔性中间杆与专用合金线，不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠。系统有高压、低压两种工作模式，用户能够根据不一致的需求自由切换模式，高压模式能够产生峰值为5000-10000V的高压脉冲，低压脉冲模式能够产生峰值为700-1000v左右的脉冲电压。系统设计将防范区域进行合理划分,尽可能做到报警时准确定位,每个区域防范范围操纵在人眼可视视野内，周界防区无死角、无盲区。6.2.2脉冲电子围栏系统设计根据脉冲电子围栏及其安装与安全运行GB/T7946-2008安全防范工程技术规范GB50348-2004防盗报警操纵器通用技术条件GB12663-2001安全防范工程技术规范GB50348-2004入侵探测器第1部分：通用要求GB10408.1-2000入侵探测器第4部分：主动红外入侵探测器GB10408.4-2000防盗报警操纵器通用技术条件GB12663-2001安全防范系统验收规则GA308-2001安全防范工程程序与要求GA/T75-94入侵报警系统技术要求GA/T368-2001报警系统电源装置、测试方法与性能规范GB/T15408-1994安全防盗报警设备安全要求与试验方法GB/T16796-1997民用建筑电气设计规范JGJ/T16-92电气装置安装工程接地装置施工及验收规范GB6510-92工业企业通讯接地设计规范GBJ79-85智能建筑弱电工程设计施工图集GJBT-471智能建筑设计标准GB/T50314-2000弱电工程通用技术标书DG/TJ08-603-2002智能建筑弱电工程设计施工图集电气装置安装工程电缆线路施工及验收规范GB50168-92建筑物防雷设计规范GB50057-94安全防范工程程序与要求GA/T75-94安全防范系统通用图形符号GA/T74-2000建筑电气安装工程质量检验评定标准GYT253-886.2.3脉冲电子围栏系统性能 有强大的威慑作用，有效阻退入侵者，防护周界区域，对翻越行为提供及时的报警； 适用性强，抗误报性能较好，防范效果佳； 现场有报警阻退入侵者； 系统划区域管理便于报警区域的准确定位； 联动监控图像报警，联动夜间监控辅助光源； 安全可靠对人体无伤害。6.2.4脉冲电子围栏系统构成系统由脉冲电子围栏前端、脉冲主机及操纵中心设备构成。脉冲主机与前端围栏构成一个单独的报警防区，操纵中心通过以太网、光纤、RS485把多台脉冲主机集中在一起管理，实现布、撤防等远程操纵，软件平台作为操纵中心的更高一级管理设备，能够接入多个操纵中心设备，能够组建成多网点的立体报警网络平台。(1)脉冲主机电子围栏脉冲主机是给围栏前端发射高压脉冲的装置，脉冲电在围栏上形成一个回路，当前端围栏被断开或者短路时主机能发出报警信号，并将报警信号传输给操纵中心。G5S系列脉冲电子围栏主机属于第四代网络电子围栏产品。他把阻挡、威慑、报警、智能显示与联网远程操纵等功能有机地集成
