某小区智能化设计方案及依据.docx

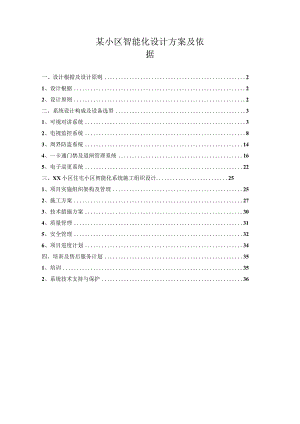

某小区智能化设计方案及依据一、设计根据及设计原则21、设计根据22、设计原则2二、系统设计构成及设备选型31、可视对讲系统32、电视监控系统83、周界防盗系统144、一卡通门禁及道闸管理系统165、电子巡更系统22三、XX小区住宅小区智能化系统施工组织设计251、项目实施组织架构及管理252、施工方案273、技术措施方案304、质量管理315、安全管理326、项目进度计划34四、培训及售后服务计划351、培训352、系统技术支持与保护36一、设计根据及设计原则1 .设计根据1.1 设计任务书1.2 国家有关设计规范、标准：民用建筑电气设计规范(JGJ/T16-92)建筑设计防火规范(GBJ16-87)建筑防雷设计规范(GBJ57-83)民用闭路监控电视系统工程技术规范GB50198-94中华人民共与国安全行业标准GAT70-94GAT75-94智能建筑设计标准DBJ08-47-95安全防范工程程序与要求GA/T75-94入侵探测器通用技术条件GB10408.1-98防盗报警操纵器通用技术条件GB12663-90建筑及建筑群综合布线系统工程设计规范CECS72-95安全防范工程费用预算编制办法GA/T70-941 .3建设单位提供的有关建筑设计图及有关要求2 .设计原则XX小区智能化系统工程总体设计原则是：力求保证系统先进、有用、开放、安全、可靠、易保护、可对比与长期投资保护。先进性：使用先进、成熟的技术，使整个系统建立在高起点上，保证系统不但能够满足当前的实际需要，而且要满足将来进一步进展的需求。有用性：整个系统力求简单、经济、有用，既保持系统的完整与先进，又通过内部系统优化来满足当前实际应用的需求，并便于今后的设备的增加与升级。有用性：管理员能对楼宇自控管理系统与防盗报警系统熟练使用，能利用该系统实时掌握各类设备的运行情况，充分考虑用户实际需要与信息技术进展趋势，根据用户现场环境，设计选用功能与适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济有用。开放性：系统支持现有各项国际与工业标准，支持多厂家的产品。安全性：整个系统从设计到实施均由经原厂家认证培训，具有资质的专业人员设计、安装与工程督导；施工结束时对所有系统均进行物理测试与性能测试，防止误操作、漏操作与肆意地破坏，确保系统安全可靠。可靠性：使用国际、国内知名厂家的产品；并及时对故障分析、隔离与排除。可扩充性：系统设计中考虑到今后技术的进展与使用的需要，具有更新、扩充与升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的进展要求。通过部件化、模块化与层次化的系统规划设计，为正常使用与故障检测带来极大的方便。易保护性：整个工程文档包含经甲方认可的设计方案、系统图、施工方案、施工图、竣工图、配线表、设备的操作手册等，便于甲方日后保护。3、工程概况XX小区居住小区采取封闭式管理，小区智能化系统工程包含4栋楼，8个单元，303户住房，每户均安装联网型黑白可视对讲系统。1、可视对讲系统；2、电视监控系统；3、周界防盗系统；4、一卡通门禁及道闸管理系统；5、电子巡更系统，共五个子系统。二、系统设计构成及设备选型1、可视对讲系统：从上个世纪八十年代以来，随着经济活动的中心城市化，都市中的住宅与高层建筑如雨后春笋地耸立起来。为确保住宅与大楼内生活、工作的舒适、安全与楼内外的信息处理，智能楼宇可视对讲系统因此而诞生了智能楼宇可视对讲系统是一套现代化的小康住宅服务措施，提供访客与住户之间双向可视通话，达到图像、语音双重识别从而增加安全可靠性，同时节约大量的时间，提高了工作效率。智能楼宇可视对讲系统是应用了单片机编程技术，双工对讲技术、CCD摄像及视频显示技术而设计的一种访客识别电控信息管理的智能系统。住户楼门平常总是处于闭锁状态，避免非本楼人员在未经同意的情况下进入楼内。本楼内的住户能够用钥匙、密码或者IC卡开门自由出入。当有客人来访时，客人需在楼门外的对讲主机键盘按被访问的住户房号，同主人进行双向通话或者可视通话，通过对话或者图像确认来访者的身份后，如住户主人同意来访者进入，就用对讲分机上的开锁按钮键打开大楼入口门上的电磁门锁，来访客人便可进入楼内，来访客人进入后，楼门自动闭锁。住宅小区物业管理部门通过小区对讲管理中心机，对小区内各住宅楼宇对讲系统的工作情况进行监视。若有住宅楼入口门被非法打开，对讲系统出现故障，小区对讲管理中心机就会发出报警信号与显示出报警的内容及地点。小区楼宇对讲系统的要紧设备是对讲管理中心机、楼宇单元门口主机、用户分机、围墙机、电磁门锁、多（单）路保护器、电源等有关设备。对讲管理中心机设置在住宅小区物业管理部门的安全保卫值班室内，门口主机设置安装在各住户大门内邻近的墙壁上或者台上，系统可按用户要求进行不一致的配置，如在同一幢大楼中可视与非可视系统可同时共用等等。总之，楼宇可视与非可视对讲系统是将计算机网络技术、多媒体技术与监控技术有机结合起来的一种全新操纵系统，它能将计算机网络系统与监控技术连接起来，把两个独立的系统走向融合，实现了真正的三网合数据、语音与图像。在理念与方式取得重大突破。能够说，楼宇可视与非可视对讲系统所涉及的各项技术的背景均是成熟的，其技术进展符合现代数字技术的潮流，它是信息化社会进展的必定趋势。由于人们生活水平的不断提高，越来越重视住宅小区的质量、安全性与信息的获取与管理，这又大大促进了楼宇可视与非可视对讲系统的进展。XX小区居住小区可视对讲系统XX小区居住小区可视对讲系统设计、安装要紧是4栋楼中的住宅部分，共计303套可视户内机。在每个单元门口安装1台单元门口机，共8台。可视对讲系统，我们建议选用广东泛达电子科技有限公司生产的“泛达”黑白可视对讲系统。广东泛达电子科技有限公司始创于1992年，注册资金663万美元，中港合资企事业，多年来，公司一直致力于中国智能安防产品与事业的进展，从事泛达系列智能楼宇系统产品的研发、生产、销售及服务，现为中国安防协会会员单位。公司已通过1809001:2000质量管理体系、ISol4001:2004环境质量体系认证与德国ETS实验室欧盟CE产品认证；2006年被评为中国首届安防产业50强企业，2007年、2008年连续被评为中国安防产业100强企业；公司研发生产的“HT68系列楼宇可视对讲系统”被评为2007年十一届中国国际社会公共安全产品博览会产品金鼎奖、2008中国平安城市建设推荐品牌。要紧产品型号及简介:1.K泛达可视对讲门口机HT68-DDIOn)功能特点：EHJ 铝合金拉丝豪华面壳，外观古朴典雅； 1.ED数码显示； 台湾原装进口按键模组，手感舒适，防水、防寒、防冲击,使用寿命高达100万次； 自动夜光补偿，红外补偿功能； 可密码开锁，可同意室内机遥控开锁；技术参数： 工作电压：DC18V±5% 电流：静态W45mA; 动态W290mA(含摄像头) 通话时限：约45秒 摄像头：1/3”CCD摄像头 清晰度：420TV线 扫描频率：15625HZ50HZ 最低照度：0.2LuxOLux(红外) 视频输出：lVp_p75。 音频输出功率：主呼通道25mW应答通道210OmW 工作温度：一45°C55C工作湿度：+45%95%频率响应：300"3400Hz±3dB外型尺寸：(W)125mm*（三）345mm*(D)52mm埋墙尺寸：(W)Il7mm*（三）317mm*(D)40mm1.2、泛达黑白可视室内分机HT68-A19：功能特点 免提式可视分机； 具备对讲、开锁、监视、呼叫管理中心等基本功 向管理中心紧急报警功能； 具备图像亮度、对比度，铃声音量调节功能； 12种与弦音乐铃声随意选择功能； 可接二次确认门口机; 可实现一拖多联接；技术参数 工作电压：DC18V±10% 工作电流：待机12mA、工作600mA（黑白） 防区电源：电压DC12V,电流100mA 显示屏：4扁平显像管（黑白）420条TVL 音频输出不失真功率：主呼通道25mW,应答通道210OnIW 工作温度：-30°C55 工作湿度：45%95%外形尺寸：182X230X49m1.3、泛达小区非可视围墙机HT68-DM12功能特点 纯铝压铸一体成型工艺，具有特殊整体美观，外观豪华大方； 8位LED数码显示，可呼叫小区内任意住户； ATM机工艺按键模组，手感舒适，防水、防寒、防冲击，使用寿命高达200万次； 编码式操作，具备中英文房号转换功能； 可同意室内机、管理中心遥控开锁；能; 同一小区可连接32台小区门口机;技术参数产品型号：HT68-DM12 数码管显示：8位 呼叫号码：8位 通话时限:45秒 工作电压：DC18V±5% 环境湿度：45%95% 环境温度：-4555 音频输出不失真率：主呼通道25mW应答通道210OnIW频率响应：3003400Hz±3dB 工作电流：静态：30mA外形尺寸：150X380X55m 底壳尺寸：130X363X5OnHn1. 4、泛达非可视管理中心机HT68-GZ10功能特性：,纯中文操作液晶显示界面，外观稳重、大方，操作简单，按键清晰、耐用，可与小区门口机，栋门口机，室内分机任一方之间通话，U具备、可视、开锁、监视、接收接警、信息查阅等基本功能，监视小区门口机与栋门口机的状况，待机时显示日期与时间，接收室内机的呼叫与报警并储存咨讯，咨讯内容包含类别，时间，房号，储存达120条咨讯。可通过查阅，翻查/删除所存咨讯，可配CRTLCD显示屏或者外接监视器，黑白/彩色CCD摄像头， 小区门口机呼叫住户时能显示来访者图象及被呼叫房号， 通过RS232串口可与PC机联网用软件来管理。技术参数： 直流电压：DC20V报警警笛，呼叫振铃时间225秒管理单元门口机数：999台连接室内分机最大容量：9989001台耗电量：待机时2W,工作时最大12W黑白显像管:4扁平显像管420TVL彩色显示屏:4液晶显示屏105600dots叫号声级：70dB输出功率：25OnlW音频输出不失真功率：主呼通道25mW,应答通道210OmW2、电视监控系统1. 1电视监控系统介绍：电视监控系统作为一个跨行业的综合性保安系统，该系统运用了世界上最先进的传感技术、监控摄像技术、通讯技术与计算机技术，构成一个多功能全方位监控的高智能化的处理系统，因其能给人最直接的视觉感受，与对被监控对象的可视性、实时性及客观性的记录，而已成为当前安全防范领域的要紧手段，在现代建筑中具有特殊的作用，也是人们在现代化管理中进行监视操纵的一种极为有效的工具。一个完整的闭路电视监控系统要紧由前端设备、传送信道、终端设备、操纵设备构成。通过在监控区域内安装固定摄像机或者全方位摄像机，对监控区域进行实时监控。通过传输线路将摄像机所收集到的信号传至图像分配、录像等，然后再传入监视器，实现对监控区域的全面监视。前端设备：是指系统前端负责信息系统的设备。操作者通过前端设备获取必要的图像等需要被监视的信息。系统前端设备要紧包含摄像机、镜头、云台、解码操纵器等。终端设备：是系统对所获取的声音、图像、报警等信息进行综合后，以各类方式予以显示的设备。系统正是通过终端设备的显示来提供给人最直接的视觉感受，与被监控对象提供的可视性、实时性及客观性的记录。系统终端设备要紧包含矩阵、监视器、录像机等。在当今的电子安全防范系统中，电视监控系统扮演着极为重要的角色。电视监控系统在安全系统中的应用已有很多年的历史，电视监控系统是一种可靠、经济的威慑手段，也是逮捕与指控犯罪的有力证据，随着人工成本的持续增长，电视监控系统作为一种低投入、高效率的手段，因其能够以更低的财务预算提供更完善的安全保障，已经赢得了其往常从未有过的主导地位。电视监控系统同时也是现代化的办公大楼、住宅小区、工厂等必不可少的构成部分，它是安全保卫人员的“千里眼”，使他们在中心操纵室可看到远处的真实场景，对突发事件能够作出及时反应。在电视监控系统中，要紧的信号有两种，即：电视信号（视频信号）与操纵信号。其中电视信号是从系统前端的摄像机将图像传送到电视监控系统的操纵中心；而操纵信号则是从操纵中心向前端的摄像机（包含镜头）、云台等受控对像发出操纵命令。同时，从操纵中心发出向前端的操纵信号，通常又是通过设置在前端的解码器解码后再去操纵摄像机与云台等受控对像的。如何有效的在电视监控系统中传输信号，获得清晰的回放图象与必要的操纵，就需要根据实际情况使用相应的信号传输方式。传输方式要紧根据传输距离的远近、摄像机的数量与其他方面的因素来决定选用适合的传输设备与传输介质。就具体的应用来说，电视监控系统目前已是每个智能化生活小区必备的系统。监控系统不仅能够对小区进行全天24小时不间断的实时监控，在有警情发生时，小区保安人员可及时、准确地进行处理，同时连动系统能够迅速的实现小区与外界的联系，达到抑制、操纵事态进程的目的；也可在事后进行某些事件的回放分析，必要时也可作为有关的证据资料。再一方面，通过宣传，社区监控报警系统对违法犯罪分子起到一定的威慑作用，遏制社区的违法犯罪活动。因此，生活小区建立完善的监控系统，不但能够改善小区的综合安全系数，加强安全保卫防范力度，对小区内人身与财产安全也起到保障作用，向社区的居民提供一个良好的治安环境；也使居民们能住的安心，生活的开心,为小区实现安全现代化管理制造极为有利的条件。电视监控系统在生活小区的安装要紧针对小区出入口、要紧路段及围墙周界进行监控，拍摄并录制当时情况，以备随时查看。2. 2XX小区居住小区电视监控系统按照建设单位的要求与有关的设计规范与标准，XX小区居住小区楼房集中，电视监控摄像机安装设置是小区内的要紧干道、出入通道、要紧活动场所、地下停车场出入口，电梯轿厢中等。在小区大门出入口及地下停车场出入口各设置1台道路专用彩色枪式摄像机，共3台；在小区围墙设置5台红外彩色摄像机；8台电梯桥箱内设置彩色半球摄像机，车库设6台红外防水摄像机。小区共计22台摄象机，设计使用2台嵌入式16路硬盘录像机，2台17英寸纯平彩色显示器共同安放在一个琴式操纵台中。录像资料应储存30天左右。下面简单介绍一下要紧产品的性能：硬盘录像机海康威视16路嵌入式DS-8016HS：产品类型：海康威视第三代嵌入式网络硬盘录像机，DVR、DvS一体机。视频压缩标准：H.264视频处理芯片：DSP处理器主CPU：嵌入式MPU处理器操作系统：RToS嵌入式操作系统技术参数：实时监视图像分辨率：PAL：704*576(DI)；NTSC：704*480(Dl)回放分辨率：PAL：176*144(QCIF),352*288(CIF)视频输入：16路(NTSC,PAL制式自动识别)视频输出：1路(NTSC,PAL可选)视频矩阵输出(副口)：16×4(DS-8016HS)视频帧率：PAL：1/1625帧/秒可调；NTSC：1/1630帧/秒可调视频压缩输出码率：16K2M可调，也可自定义(单位：bps)O通讯接口：1个IOM/100M自习惯以太网口，1个RS232口，1个RS485口。硬盘IDE接口：DS-8016HS：4个IDE接口，支持8个IDE硬盘；VGA接口：1个，分辨率：800×60060Hz,800×60075Hz,1024×76860Hz<,报警输入/输出：DS-8016HS：16进/4出。SICO室外红外一体摄像机SIC-4822功能特点：* 复合视频信号输出* 标准视频接口，连接方便* 内置22倍彩转黑感红外一体机* 8只22列阵式红外LED,红外射程一百三十米* 红外波长850纳米* 防水等级达IP66* 解晰度高，功耗低* 内置CDS,操纵昼夜切换* 全金属外壳，外型别致，精巧美观规格型号UodeISIC-4822图像传感器ImageSensor1/4"SONYSuperHADCCD有效像素EffeCtiVePixelsPAL：752（三）×582(V)NTSC：768（三）×494(V)感光面积SensingArea4.9mm×3.7nun信号系统SignalSystemPAL/NTSC水平清晰度HorizontalResolutionColor480TVLines内置镜头BUiIt-inLens22XZoom,F=3.985.8mm视角度VieWAngle45o红外灯寿命IRAverageLife20000hrs聚焦方式FocusModeAutoFocus信噪比S/NRatioMorethan52dB(AGCOFF/B/WOFF)红外波长InfraredWavelength850nm红外灯照射距离InfraredLamps100m-120m防水等级WaterproofClasslp66最低照度MinimUnIIlluminationOLux(infraredLampsTurnon)快门速度ShutterSpeed1/50(1/60)"1/100,OOOsec白平衡WhiteBalanceAutoTrackingWhiteBanlance视频输出VideoOutputLOVPp75CBNC)功耗消耗POWerConsumptionLessthan4.6W工作温度OperationTemperature-20to+50oC所需电源POWerRequirementAC220V50HZ(+-20%)SfCO超宽动态彩色摄像机SIC-931功能特点：超宽动态摄像机、复合信号输出* 多功能菜单选择* 内置可调电子快门* 高解像度；水平清晰度2480TVL* 无闪烁，具有抗逆光的功能* 超宽动态，适合道路及停车场等监控场所使用* 内置高灵敏拾音器，有效满足监听功能，达到音、视频同步的效果。规格型号ModelSIC-931图像传感器InIageSensor1/3"DoubleScanCCD有效像素EffeCtiVePixelsPAL：752（三）×582(V)NTSC：768（三）×494(V)感光面积SenSingArea4.9mmX3.7mm信号系统SignalSystemPAL/NTSC水平清晰度HorizontalResolution480TVL镜头安装方式LensCS/CMount信噪比S/NRatioMorethan50dB(AGCOFF)自动增益操纵AUtoGainControlON/OFFSwitchable背光补偿BaCkIightCompensationON/OFFSwitchable电子快门ElectronicShutterON/OFFSwitchable最低照度MinimUnlIllumination0.01LuxFl.2快门速度ShutterSpeed1/50(1/60)"1/100,OOOsec自动光圈镜头AUtoIrisLensVIDEO/DCDrive白平衡IVhiteBalanceAutoTrackingWhiteBanlance同步系统Sync.SystemInternal无闪烁Flickerless0n0ffSelectable宽动态WideDynamicRange0N0ffSelectable视频输出VideoOutputLoVPp75QBNC)功耗消耗PoWerConsumptionLessthan3.6W所需电源PoWerRequirementDC12V/450m工作温度OperationTemperature-20to+50C尺寸Dimensions55un×46mm×95un红外防水摄像机SIC-732D功能特点：* 全金属铝合金外壳* 红外光源，复合视频信号输出* 使用新式节能型电路，内置10个大功率红外LED,* 照射距离更远* 一体化防水设计* 日夜自动转换功能规格型号ModelSIC-732D图像传感器ImageSensor1/3"SONYCCD有效像素EffeCtiVePixelsPAL：500（三）×582(V)NTSC：510（三）X492(V)感光面积SensingArea4.9mm×3.7mm信号系统SignaISystemPAL/NTSC水平清晰度HOriZOntaIResolution420TVL内置镜头BUiIt-inLens12unFl.5信噪比S/NRatioMorethan48dB(AGCOFF/B/WOFF)红外波长InfraredWavelength850nm红外灯照射距离TnfraredLamps55m红外灯寿命TRAverageLife20000hrs防水等级WaterproofClasslp66最低照度MininIUnlIlluminationOLux(infraredLampsTurnon)快门速度ShUtterSpeed1/50(1/60)"1/100,000sec白平衡WhiteBalanceAutoTrackingWhiteBanlance视频输出VideoOutput1.0Vp'p75BNC)功耗消耗POWerConsumptionLessthan4.6W工作温度OperationTemperature-20Cto+50C所需电源POWerRequirementAC220V/2000m或者DC12V2000u3.周界防护系统周界防越、防盗报警系统是由红外线对射器与接收器、报警主机及传输缆线构成，适用于各类小区的联网报警系统，要紧由探测器、报警主机与通讯主机构成。系统通过总线将中心计算机、通讯主机与各个报警主机连接，对小区各个周界进行实时监控。在住宅区四周围墙上装设若干组红外线发射器与接收器；当红外接收器探测到有人越墙（遮断红外线）而入时，报警主机立即发出报警信号，并显示报警区域；探测红外线务必调到特定的频率，接收器相应地配有频率、相位鉴别电路，以防止其它光源的干扰。红外探测距离有20m、50m20Onl多种选择。XX小区居住小区周界防护系统只设户外周界报警，系统设计使用艾礼富主动红外对射探测器，沿小区周界围墙布防，在小区外围形成一道看不见的立体防护栏。系统主机对系统短路、开路、电缆剪断均发出报警信号。在小区的四周围墙上根据不一致距离，安装3光束主动红外线探测器。二光束主动红外线探测器误报率较高，四光束主动红外线探测器价格较高，因此我们选用三光束主动红外线探测器。主动红外线探测器形成一道不可逾越的红外线防盗网，当不法人员翻越围墙时，探测器立即向值班室发出报警信号且显示报警区域，值班人员可立即做出反应。系统设计使用主动红外对射探测器8对，使用总线制传输，报警主机使用博世DS7400X系列。报警主机博世DS7400i系列多路通讯/操纵主机多路通讯/操纵主机、60个用户码、4组独立分区操作、缓冲存储器（可储400事故）、可编程键盘、遥控编程、液晶显示选择、同区内不一致探头报警、可再触发警钟功能、可从基本8区扩展至可选64区或者128区其它功能扩展板，地址码探头及配件等可查询选购总线制多路基本八区（可由8区扩展到128区），可显示防区状态可编程及由微电脑操纵三组四位数密码DS7400Xi-128个防区操纵/通信主机，是可编地址码的操纵通信主机。系统最多可有90个用户码，可进行键盘或者远程编程。使用两线总线制地址码方式代替传统的分线回路模式，可扩展至248个防区文所有功能与参数都可编程设置与自由修改*400个事件记录*240个防区可任意分为8个分区，完全独立操作*可连接15个键盘*RS232接口可直接连接打印机或者计算机管理（CMS-7000）*可本地键盘编程或者远程计算机编程*可实现一对一、多对一、一对多的防区报警与输出的连动关系（DSR-32A）艾礼富三光束室外主动红外对射：ABE-100数字变频三光束系列抗强光达50,OOOLUX,内置自动调节强光过滤系统,避免受强光或者汽车灯光的影响全密封防雨（雾）、防尘（虫）等的全天候一体化结构设计使其能在恶劣的环境中正常工作当遇到浓雾或者天气恶劣时探测器会自动增强灵敏度（AGC电路）上下光学镜片同时调整机械设计，使得调整更快、更方便、更准确。模块化的设计便于探测器的添加及层叠水平/垂直光学角度调整方便，易于校准人工智能识别技术，数字变频超强信号滤波。自动错码抗干扰技术，嵌入式光轴调整电压显示。具有高水准的抗RFI/EMI能力特殊的数字滤波电路设计感光余裕度达99%防雷击电路设计带防雨罩设计C型继电器输出射束遮断周期可调使其更加灵活习惯性更强专业抗干扰光学外罩大功率红外发接收对管，低功耗数字变频处理技术型号ABE-50ABE-100ABE-150ABE-200ABE-250ABE-450警戒距离室外50m室内IlOm室外100m室内220m室外150m室内390m室外200m室内420m室夕卜25Om室内75Om室外450m室内900光束数3束探测方式红外线脉冲可调式，3光束同时遮断检知式消耗电流65mAmax65mAmax65mAmax85mAmax85mAmax85mAmax外形尺寸参照外形图电源电压DC12V-20V环境温度-25oC+55oC光源长波段三光束红外LED报警输出IC继电器接点输出，接点容量DC30V0.5AMAX感应速度50-700msec可变防拆输出接点输出Ib其它附加机能接收指示、电压液晶显示、测试端子重量UOOg（发射机+接收机）4、一卡通门禁及道闸管理系统4.1、 一卡通门禁管理系统门禁系统我们选用深圳西沃SW0-M7711.SW0-M7711单门门禁操纵器是ACSIC系列门禁操纵器中的一员。属于联网型操纵器。可对单门门禁实现完美的操纵，包含刷卡开门、数据记录，与软件配合使用，可实现对办公大楼、公司及银行证券等的智能化管理，有效地管理人员进出、防止没有授权的人进入保卫区域及对进入人员统计管理等，确保办公大楼、公司等场所安全高效的运作。性能参数：操纵门区：1；尺寸(nun)：87W*130H*25D;传输速率：4,800bps-115,200(default19,200bps)；连结读卡机数量：一台Wiegand格式读卡机；操纵接点输出：1组继电器；卡片容量：1,500-5,000张；记录容量：500；读卡机：内建读卡机；串列传输接口:RS485；操纵器ID01-99；键盘输入：16键；操作密码：4位数；指不：Beep3LED；操作温度：T0°Cto55；保管温度：-30to80；输入电压：DC8V-15V；功率：0.5W-1W；4.2、 一卡通道闸管理系统系统设计：使用IC卡道闸管理系统XX小区居住小区共有二个人车出入口，园区内有一个地下停车场出入口。按甲方要求，一卡通道闸管理系统设在小区主出入口及地下停车场车辆出入口处。共三进二出。车辆进出小区大门与地下停车场务必持有IC卡，在票箱读卡器处读卡，只要IC卡有效,道闸挡杆自动升起，持卡车辆可进出；车辆通过道闸后，道闸挡杆自动下落。小区的主出入口设置带遥控的进出道闸，外来车辆进出由门卫操纵。一卡通道闸出入口部分：入口部分要紧由入口票箱、读卡器、车辆感应器、入口操纵板、自动道闸、车辆检测线圈构成。固定用户先在物业管理中心交费办理月租卡，车辆进入停车场时，执卡在票箱前感应一下，系统自动判其有效性，若有效，自动路闸起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆；车辆在进出停车场读卡时，读卡器给出信号，彩色摄像机将把车辆外型及车牌号码记录在案，若有案情，可从计算机中调取记录进行查询。物业管理处：物业管理处内设备由管理电脑、管理软件、电源等构成。管理电脑除负责与出入口票箱读卡器通信外，负责完成IC卡的发放、车辆户主全面情况的登记。出入车辆数据的查询与备份等功能。一卡通道闸管理系统使用深圳“西沃”品牌。要紧设备简介：I4.2.1、 自动路闸功能SWOTZ260M电动、手动、遥控，操作方便，同意手动输入信号，便于调试安装。故障时可手动下杆，亦可锁定手动LJ功能。同意IC卡操纵终端输出的TTL电平操作信QM号。延时、欠压、过压自动保护。电闸带RS485通信接口，可同意收费管理电脑的直接操纵。可感'S吁DZ26。黄色知车辆通过，自动落闸。落闸时，感知栏杆下有车误入时，自动停闸，具有安全防护措施，防止栏杆砸车情况发生。可缓冲同意两条抬闸指令，使可连续过车，而不必每过一辆车都要动作一次。高效节能，低噪音,寿命长，5000000次以上起落。装置目前世界领先技术的平衡机构，可使闸杆任意电平衡。路闸栏杆使用铝合金方条；起杆时间：2-6秒技术参数：1 .外形尺寸：1040×300×360mm重量：60kg底座长（闸杆升降方向）36Cm宽30cm2 .机芯工作温度：-40C+753 .电气工作温度：-20C+75°C4 .额定电压：220V±10%额定功率：100W5 .相对温度：90%6 .遥控距离：230M7 .起降速度：1.2秒、3秒、6秒8 .可配杆长：3米以内、4.5米以内、6米以内功能扩展：1、地感接口，支持外置与内置地感，预留地感接口，可方便与地感连接，实现其它有关安全功能。2、IC系统接口，可随时增设简易IC刷卡系统、简易停车场收费系统及其它道路收费系统。3、红外对射防砸（需配对射装置），有红绿灯接口（220VAC）方便快捷：1、内置式操纵器，可方便拆装，布线与维修更加方便。2、安装简单，系统使用全遥控信号传输技术，因此将道闸固定于地面后接通电源即可。3、调试简捷，使用高科技的电子技术保证系统具有全自动检测功能，在接通电源后，系统即时进入各类功能状态检测，在不到1秒钟时间就可进入正常使用。（即免调试）可靠：1、特殊机芯，机芯使用特殊的方式进行起落杆平衡设计，克服了目前国内所使用的拉力弹的拉力弹簧所带来的容易断裂及松动的弊端。（专利技术）2、内置式操纵器，完全防水设计，确保操纵器性能更加稳固、寿命更长。外观：1、特殊流畅型外形设计，不占地方，给人一种舒适的感受。2、特殊外观工艺制作，机箱外壳使用酸水除锈、磷化处理，及使用喷塑处理工艺，确保机箱外壳色泽、材质鲜艳，延长寿命。4.2.2、 出入口票箱SW0-T968I入口操纵票箱:根据需要内部可配装自动发卡机、LED高亮显示屏、语音提示系统、求助对讲系统,其中自动吐卡机使用微电脑操纵，具有完美的通讯功能及优良的机电一体化特性，吐卡由三个有序的皮带轮传输完成。具有反传送功能，吐卡机很容易就能实现发卡功能，该机与系统相连更是功能倍增，在吐卡的同时即可读卡，在吐卡盒缺卡时，将有关信号上传系统主机，提示加卡。* 票箱外形尺寸：455×276×1420mm重量：40kg底座宽45Cm长27Cm* 可实现“一车吐一卡”、“非入不再吐卡”* 与中心对讲及自动计数统计功能* 可存放200张ISO标准感应卡（配自动发卡机）* 高亮度LED汉字自动显屏、翻屏，剩余车位显示* 外型尺寸、颜色可选* 语音提示、求助对讲功能带灯光显示* 适用温度：-20/+65摄氏度出口操纵票箱可根据需要配装LED高亮度显示屏、语音提示系统、求助对讲系统、自动吞卡系统，系统使用微电脑操纵，具有完美的通讯功能及优良的机电一体化特性，吞卡由三个有序的皮带轮传输完成。具有反传送功能，吞卡机很容易就能实现收卡功能，在收卡的同时即可读卡，适合无人职守型商用停车场管理，不吞非法卡、月租卡。*可实现“一车吞一卡”* 与中心对讲及自动计数统计功能* 高亮度LED汉字自动显屏、翻屏、收费金额显示* 外型尺寸、颜色可选* 收费语音提示、求助对讲功能* 适用温度：-20/+65摄氏度42.3、车辆检测器SVT08车辆测器是由一组围绕线圈与感应主机构成，线圈埋于栏杆正下方，当线圈上方有车通过时，线圈产生感应电流传给主机，再由主机产生信号传给操纵器或者道闸。性能参数：电源：12V0.6A温度：-40+80频率：100KZ输出：TTL电平输出或者干接点输出灵敏度：8档可调输出延时可调特点：开机后自动复位7”4.2.4、读卡器SV-485传输频率：125KHZ感应距离:515cm尺寸：76*lll*15mm感应卡：EMID/MifareIC规格感应卡输出格式：RS-485/-26操作温度：一35°C+70工作电源：DC5V-15V/3A4.2.5. 技术分析介绍(1)智能IC卡目前国际最先进的集成电路卡，代表着一种崭新的信息处理手段，具有防水、防磁、抗静电、无磨损、信息储存量大、使用寿命长等特点。(2)全自动挡车道闸 特别设计一套卸荷装置，以防止外力损坏； 行程操纵以光电开关代替机械行程开关； 特别设计一套平衡机构，确保运行轻快、平稳、输入功率小； 增设紧急手动装置，以防止意外事件的发生； 增设一套防砸车操纵系统，确保车辆安全； 全电路无触点操纵系统，确保车辆安全； 系列化专利产品，确保不一致类型客户的需求；(3)智能Ie卡读写机硬件RF射频感应式（读写器），使用菲利蒲产品，确保质量；软件（逻辑操纵器PLC）为自编程，简明易懂，习惯中国人的使用习惯； 多重保护设计，确保使用安全； 多重逻辑组合推断设计，确保使用可靠； 长时间老化试验，确保出厂产品质量； 色彩鲜明的防雨式烤漆设计，习惯全天候场所。（4）数字式车辆检测器 以数字量逻辑推断代替传统的模拟量开关推断，确保推断的准确性；全天候性能设计，排除了外界环境变化
