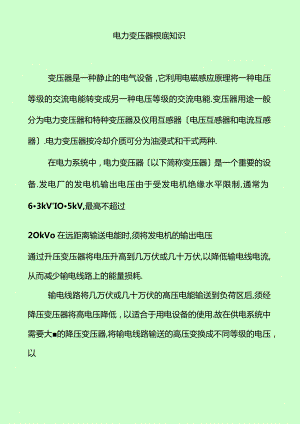

电力变压器根底知识变压器是一种静止的电气设备，它利用电磁感应原理将一种电压等级的交流电能转变成另一种电压等级的交流电能.变压器用途一般分为电力变压器和特种变压器及仪用互感器电压互感器和电流互感器.电力变压器按冷却介质可分为油浸式和干式两种.在电力系统中，电力变压器以下简称变压器是一个重要的设备.发电厂的发电机输出电压由于受发电机绝缘水平限制,通常为63kV'IO5kV,最高不超过2OkVo在远距离输送电能时,须将发电机的输出电压通过升压变压器将电压升高到几万伏或几十万伏,以降低输电线电流,从而减少输电线路上的能量损耗.输电线路将几万伏或几十万伏的高压电能输送到负荷区后,须经降压变压器将高电压降低，以适合于用电设备的使用.故在供电系统中需要大的降压变压器,将输电线路输送的高压变换成不同等级的电压，以满足各类负荷的需要.由多个电站联合组成电力系统时,要依靠变压器将不同电压等级的线路连接起来.所以,变压器是电力系统中不可缺少的重要设备.第一节变压器的工作原理与结构一、变压器的工作原理变压器是根据电磁感应原理工作的.图2r是单相变压器的原理中在闭合的铁芯上,绕有两个互相绝缘的绕组,其中，接入电源的一侧叫一次根虺尧组,输出电能的一侧为二次侧绕组.当交流电源电压Ul加到一次侧绕组后，就有交流电流h通过该绕组,在铁芯中产生交变磁通.，这个交变磁通不仅穿过一次侧绕组,同过绕绕产电时也期玄2-1单相变压器原理二次侧组，两个组分别生感应势Ei和E2,这时,如果二次侧绕组与外电路的负荷接通,便有电流L,流入负荷,即二次侧绕组有电能输出.根据电磁感应定律可以导出：一次侧绕组感应电势为:Ei=4.44fNim二次侧绕组感应电势为:E2=4.44fN2m式中:f电源频率；Ni次侧绕组匝数；二次侧绕组匝数；Om铁芯中主磁通幅值.V=N/由Q1)、(2-2)式得出：/石2一/N?由此可见,变压器一'二次侧感应电势之比等于一、二次侧绕组匝数之比.由于变压器一、二次侧的漏电抗和电阻都比拟小，可以忽略不计,因此可近似地认为:一次电压有效值:二次电压有效值U2QE2于是式中:K一变压器的变比.变压器一'二次侧绕组因匝数不同将导致一'二次侧绕组的电压上下不等,匝数多的一边电压高，匝数少的一边电压低,这就是变压器能够改变电压的道理.如果忽略变压器的内损耗,可认为变压器二次输出功率等于变压器一次输入功率,即：U1I1=U2I2(2-5)式中h、12分别为变压器一次'二次电流的有效值.由此可得出：4=1(2-6)/.N.Kt由此可见,变压器一、二次电流之比与一'二次绕组的匝数比成反比.即变压器匝数多的一侧电流小，匝数少的一侧电流大,也就是电压高的一侧电流小，电压低的一侧电流大.二、变压器的结构中小型油浸电力变压器典型结构如图2 2所示.图2-2变压霜结构不意9IO7、接地1、高压套管2、分接开关3、低压套管4、4体继电器5、平安气道放爆管6、油枕储油柜油表8、呼吸器吸湿器9、散热器10、铭牌11螺栓12、油样活门13v放油阀门14、活门15、绕组线圈16.信号温度计17、铁芯18、净油器19、油箱20、变压器油1afc-H-1%诙心(1)铁芯结构变压器的铁芯是磁路局部.由铁芯柱和铁扼两局部组成.绕组套装在铁芯柱上,而铁扼那么用来使整个磁路闭合.铁芯的结构一般分为心式和壳式两类.心式铁芯的特点是铁扼靠着绕组的顶面和底面,但不包围绕组的侧面.壳式铁芯的特点是铁扼不仅包围绕组的顶面和底面,而且还包围绕组的侧面.由于心式铁芯结构比拟简单,绕组的布置和绝缘也比拟容易，因此我国电力变压器主要采用心式铁芯,只在一些特种变压器如电炉变压器中才采用壳式铁芯.常用的心式铁芯如图近年来,大量涌现的节能性配电变压器均采用卷铁芯结构.GO三相三柱式被面图(b)单相卷铁芯截面图图23常用的心式铁芯(2)铁芯材料由于铁芯为变压器的磁路,所以其材料要求导磁性能好,导磁性能好,才能使铁损小.故变压器的铁芯采用硅钢片叠制而成.硅钢片有热轧和冷轧两种.由于冷轧硅钢片在沿着辗轧的方向磁化时有较高的导磁系数和较小的单位损耗,其性能优于热轧的，国产变压器均采用冷轧硅钢片.国产冷轧硅钢片的厚度为035mm、0,3Omm%0.27mm等几种.片厚那么涡流损耗大.片薄那么叠片系数小，由于硅钢片的外表必须涂覆一层绝缘漆以使片与片之间绝缘.2、绕组绕组是变压器的电路局部,一般用绝缘纸包的铝线或铜线烧制而成.根据高、低压绕组排列方式的不同，绕组分为同心式和交叠式两种.对于同心式绕组,为了便于绕组和铁芯绝缘,通常将低压绕组靠近铁芯柱.对于交叠式绕组.为了减小绝缘距离,通常将低压绕组靠近铁扼.3、绝缘变压器内部主要绝缘材料有变压器油、绝缘纸板、电缆纸'皱纹纸等.4、分接开关为了供应稳定的电压'限制电力潮流或调节负载电流,均需对变压器进行电压调整.目前,变压器调整电压的方法是在其某一侧绕组上设置分接,以切除或增加一局部绕组的线匝，以改变绕组的匝数，从而到达改变电压比的有级调整电压的方法.这种绕组抽出分接以供调压的电路,称为调压电路;变换分接以进行调压所采用的开关,称为分接开关.一般情况下是在高压绕组上抽出适当的分接.这是由于高压绕组一那么常套在外面.引出分接方便;二那么高压侧电流小,分接引线和分接开关的载流局部截面小,开关接触触头也较容易制造.变压器二次不带负载,一次也与电网断开无电源励磁的调压,称为无励磁调压,带负载进行变换绕组分接的调压,称为有载调压.5、油箱油箱是油浸式变压器的外壳,变压器的器身置于油箱内,箱内灌满变压器油.油箱结构,根据变压器的大小分别吊器身式油箱和吊箱壳式油箱两种.Q)吊器身式油箱多用于6300kVA及以下的变压器,其箱沿设在顶部,箱盖是平的，由于变压器容量小，所以重置轻,检修时易将器身吊起.(2)吊箱壳式油箱多用于800OkVA及以上的变压器,其箱沿设在下部,上节箱身做成钟罩形,故又称钟罩式油箱.检修时无需吊器身,只将上节箱身吊起即可.6、冷却装置变压器运行时，由绕组和铁芯中产生的损耗转化为热量,必须及时散热，以免变压器过热造成事故.变压器的冷却装置是起散热的作用的.根据变压器容量大小不同，采用不同的冷却装置.对于小容量的变压器,绕组和铁芯所产生的热量经过变压器油与油箱内壁的接触，以及油箱外壁与外界冷空气的接触而自然地散热冷却，无须任何附加的冷却装置.假设变压器容量稍大些,可以在油箱外壁上焊接散热管，以增大散热面积.对于容量更大的变压器,那么应安装冷却风扇，以增强冷却效果.当变压器容量在50000kVA及以上时,刚采用强迫油循环水冷却器或强迫油循环风冷却器.与前者的区别在于循环油路中增设一台潜油泵,对油加压以增加冷却效果.这两种强迫循环冷却器的主要差异为冷却介质不同,前者为水,后者为风.7、储油柜又称油枕储油柜位于变压器油箱上方,通过气体继电器与油箱相通,如图24.图2-4防爆管与变压器油枕间的连通1.油枕2.防爆管3.油机与平安气道的连通管4.吸湿器5.防爆膜6,气体继电器7.媒形阀8.箱盖当变压器的油温变化时,其体积会膨胀或收缩.储油柜的作用就是保证油箱内总是充满油,并减小油面与空气的接触面，从而减缓油的老化.8、平安气道又称防爆管位于变压器的顶盖上,其出口用玻璃防爆膜封住.当变压器内部发生严重故障,而气体继电器失灵时,油箱内部的气体便冲破防爆膜从平安气道喷出，保护变压器不受严重损害.9、吸湿器为了使储油柜内上部的空气保持枯燥,预防工业粉尘的污染,储油柜通过吸湿器与大气相通.吸湿器内装有用氯化钙或氯化钻浸渍过的硅胶，它能吸收空气中的水分.当它受潮到一定程度时,其颜色由蓝色变为粉红色.10、气体继电器位于储油柜与箱盖的联管之间.在变压器内部发生故障如绝缘击穿、匝间短路、铁芯事故等产生气体或油箱漏油等使油面降低时,接通信号或跳闸回路,保护变压器.11'高'低压绝缘套管变压器内部的高、低压引线是经绝缘套管引到油箱外部的，它起着固定引线和对地绝缘的作用.套管由带电局部和绝缘局部组成.带电局部包括导电杆、导电管、电缆或铜排.绝缘局部分外绝缘和内绝缘.外绝缘为瓷管，内绝缘为变压器油、附加绝缘和电容性绝缘.三、电力变压器的型号及技术参数变压器的技术参数一般都标在铭牌上.根据国家标准,铭牌上除标出变压器名称'型号'产品代号、标准代号'制造厂名'出厂序号'制造年月以外,还需标出变压器的技术参数数据.需要标出的技术数据见表21变压器除装设标有以上工程的主铭牌外,还应装设标有关于附件性能的铭牌,需分别按所用附件套管、分接开关、电流互感器、冷却装置的相应标准列出.变压器的型号表示方法如2-5o-dj口一防护代号（一般不标,TH湿热,TA干热）I高庠绕组额定电压等级（kv）额定容髭（kVA）-设计序号（1、2、3,半铜半铝加b）调压方式（无励磁调压不标,Z有我调压）I导线材质（铜线不标,L一铝线）绕组数（双绕组不标,S三绕组,F双分裂绕组）循环方式（自然循环不标,P强迫循环）冷却方式（J油浸自冷、亦可不标干式空气白冷.C干式浇注绝缘,F油浸风冷.S油浸自冷）-一相数（D单相,S三相）绕组耦合方式（一般不标,。一自耦）图2-5电力变压器型号表示方法标注工程附加说明所有梢况下相数单相、三相）额定容量（kVA或MVA）多绕组变压器应给出个绕组的颤定容段额定频率（HZ）存绕组额定电压（V或kV）各绕组额定电流（八）三绕组自牺变压器应注出公共线圈中长期允许电流联结组标号,绕组联结示意图6300kVA以下的变压器可不画联结示意图额定电流下的阻抗电压实测值,如果需要应给出参考容量,多绕组变压器应表示出相当于100%额定容量时的阻抗电压冷却方式有几种冷却方式时,还应以额定容量百分数表示出相应的冷却容量；强近油循环变压器还应注出满载下停油泵和风扇电动机的允许工作时限使用条件户内，户外使用，超过或低于100Om海拔等总重量（坨或1）绝缘油重量（kg或1）某些情况下绝缘的温度等级油浸式变压器A级绝缘可不注出温开当温升不是标准规定值时联结图当联结组标号不能说明内部连接的全部悟况时绝缘水平额定电压在3kV及以上的绕组和分级绝缭绕组的中性端运输重（3成t）8000kVA及以上的变压器器身吊重、上节油箱重（kg或器身吊重在变压器总重超过5t时标注,上节油箱重在仲罩式油箱时标出绝缘液体名称在非矿物油时有关分接的详细说明800MVA及以上的变压器标出带有分接绕组的示意图,每一绕组的分接电乐、分接电流和分接容极限分接和主分接的短路阻抗值，以及超过分接电压105%时的运行水平等空载电流实测值；800OkVA或63kV级及以上的变压器空载损耗和负载损耗（W或kW）实测值；800OkVA或63kV级及以上的变压器；多绕组变压器的负载损耗应表示各对绕组工作状态的损耗值例如:SFZrOOOO/no表示三相自然循环风冷有载调压,额定容量为100oOkVA,高压绕组额定电压IlOkV电力变压器.S9-160/10表示三相油浸自怜式,双绕组无励磁调压,额定容量160kVA,高压侧绕组额定电压为IokV电力变压器.SC8-315/1O表示三相干式浇注绝缘,双绕组无励磁调压,额定容量315kVA,高压侧绕组额定电压为IOkV电力变压器.SIl-M(R)IoO/10表示三相油浸自冷式,双绕组无励磁调压,卷绕式铁芯(圆截面),密封式,额定容量IOokVA,高压侧绕组额定电压为IokV电力变压器.SHll-M-50/10表示三相油浸自冷式,双绕组无励磁调压，非晶态合金铁芯,密封式,额定容量5OkVA,高压侧绕组额定电压为IOkVA的电力变压器.电力变压器可以按绕组藕合方式、相数、冷却方式'绕组数、绕组导线材质和调压方式分类.但是,这种分类还缺乏以表达变压器的全部特征,所以在变压器型号中除要把分类特征表达出来外,还需标记其额定容量和高压绕组额定电压等级.25是电力变压器型号的表示方式.一些新型的特殊结构的配电变压器,如非晶态合金铁芯、卷绕式铁芯和密封式变压器,在型号中分别加以HvR和M表示.2、相数变压器分单相和三相两种,一般均制成三相变压器以直接满足输配电的要求.小型变压器有制成单相的，特大型变压器做成单相后,组成三相变压器组，以满足运输的要求.3、额定频率变压器的额定频率即是所设计的运行频率,我国为5OHzo4、额定电压额定电压是指变压器线电压有效值，它应与所连接的输变电线路电压相符合.我国输变电线路的电压等级即线路终端电压为0.38、3、6)、10、35、63)、110、220、330、500(kV)。故连接于线路终端的变压器称为降压变压器其一次侧额定电压与上列数值相同.考虑线路的电压降,线路始端电源端电压将高于等级电压,35kV以下的要高5%,35kV及以上的高10%,即线路始端电压为0.4、(3.15x6.3)'10.5、38.5、(69)、121、242、363、550IkV)。故连接于线路始端的变压器即升压变压器，其二次侧额定电压与上列数值相同.变压器产品系列是以高压的电压等级区分的，为IOkV及以下,2OkV'35kVv(66kV)、IIokV系歹IJ和22OkV系列等.5、额定容量在变压器铭牌所规定的额定状态下，变压器二次侧的输出水平(kVA).对于三相变压器,额定容量是三相容量之和.变压器额定容量与绕组额定容量有所区别：双绕组变压器的额定容量即为绕组的额定容量；多绕组变压器应对每个绕组的额定容量加以规定,其额定容量为最大的绕组额定容量；当变压器容量由冷却方式而变更时,那么额定容量是指最大的容量.变压器额定容量的大小与电压等级也是密切相关的.电压低、容量大时电流大,损耗增大;电压高、容量小时绝缘比例过大，变压器尺寸相对增大.因此，电压低的容量必小，电压高的容量必大.6、额定电流变压器的额定电流为通过绕组线端的电流，即为线电流有效值.它的大小等于绕组的额定容置除以该绕组的额定电压及相应的相系数单相为I,三相为3).单相变压器额定电流为：Un式中：IN分别为一'二次额定电流Sn变压器的额定容量UN分别是一、二次额定电压三相变压器额定电流为：三相变压器绕组为Y连接时,线电流为绕组电流；D连接时线电流等于1.732绕组电流.7、绕组联接组标号变压器同侧绕组是按一定形式连接的。三相变压器或组成三相变压器组的单相变压器,那么可以连接为星形、三角形等.星形联接是各相线圈的一端接成一个公共点(中性点)，其余接端子接到相应的线端上;三角形联接是三个相线圈互相串联形成闭合回路，由串联处接至相应的线端.星形、三角形、曲折形等联接,现在对于高压绕组分别用符号y、D、Z表示;对于中压和低压绕组分别用符号y、d、Z表示.有中性点引出时那么分别用符号YN'ZN和yinzn表ZF变压器按高压'中压和低压绕组联接的顺序组合起来就是绕组的联接组,例如：变压器按高压为D'低压为yn联接,那么绕组联接组为Dyn(Dynll);8、调压范变压器接在电网上运行时,变压器二次侧电压将由于种种原因发生变化,影响用电设备的工常运行.因此变压器应具备一定的调压水平.根据变压器的工作原理,当高、低压绕组的匝数比变化时,变压器二次侧电压也随之变动,采用改变变压器匝数比即可到达调压的目的.变压器调压方式通常分为无励磁调压和有载调压两种方式.当二次侧不带负载,一次侧又与电网断开时的调压为无励磁调压,在二次侧带负载下的调压为有载调压.9、空载电流当变压器二次绕组开路,一次绕组施加额定频率的额定电压时,一次绕组中所流过的电流称空载电流1,变压器空载合闸时有较大的冲击电流.10,阻抗电压和短路损耗当变压器二次侧短路,一次侧施加电压使其电流达到额定值,此时所施加的电压称为阻抗电压Uz,变压器从电源吸取的功率即为短路损耗.以阻抗电压与额定电压Un之比的百分数表示.即：=,xl00(%)IL电压调整率变压器负载运行时,由于变压器内部的阻抗压降，二次电压将随负载电流和负载功率因数的改变而改变.电压调整率即说明变压器二次电压变化的程度大小，为衡量变压器供电质量的数据,其定义为:在给定负载功率因数下一般取0.8）二次空载电压U2N和二次负载电压U2之差与二次额定电压U2N的比,即：U%=U2N-U?XlOO）U?N式中:U2N二次额定电压,即二次空载电压；U2二次负载电压.电压调整率是衡量变压器供电质量好坏的数据.12、效率变压器的效率Tl为输出的有功功率与输入的有功功率之比的百分数.通常中小型变压器的效率约为90%以上,大型变压器的效率在95%以上.13、温升和冷却方式Q）温升变压器的温升,对于空气冷却变压器是指测量部位的温度与冷却空气温度之差;对于水冷却变压器是指测量部位的温度与冷却器入口处水温之差.油浸式变压器绕组和顶层油温升限值：由于A级绝缘在98K时产生的绝缘损坏为正常损坏,而保证变压器正常寿命的年平均气温是2.v2,绕组最热点与其平均温度之差为13.孰所以绕组温升限值为9820-13-65Ko油正常运行的最高温度为95.(2,最高气温为403所以顶层油温升限值为9540=55K.(2)冷却方式变压器的冷却方式有多种,如干式自冷、油浸风冷等,各种方式适用于不同种类的变压器.第二节变压器运行-、变压器允许运行方式1、允许温度与温升变压器运行时,其绕组和铁芯产生的损耗转变成热量,一局部被变压器各部件吸收使之温度升高，另一部分那么散发到其它介质中.当散发的热量与产生的热量相等时,变压器各部件的温度到达稳定,不再升高.变压器运行时各部件的温度是不同的,绕组温度最高,铁芯次之,变压器油的温度最低.为了便于监视运行中变压器各部件的温度,规定以上层油温为允许温度.变压器的允许温度主要决定于绕组的绝缘材料.我国电力变压器大局部采用A级绝缘材料.即浸渍处理过的有机材料、如纸、棉纱、木材等.对于A级绝缘材料，其允许最高温度为151由于绕组的平均温度一般比油温高IO.同时为了预防油质劣化,所以规定变压器上层油温最高不超过95.二.而在正常状态下,为了使变压器油不致过速氧化,上层油温一般不应超过85.&对于强迫油循环的水冷或风冷变压器,其上层油温不宜经常超过75.当变压器绝缘材料的工作温度超过允许值时,其使用寿命将缩短.变压器的温度与周围环境温度的差称为温升.当变压器的温度到达稳定时的温升称为稳定温升.稳定温升大小与周围环境温度无关，它仅决定于变压器损耗与散热水平.所以,当变压器负载一定即损耗不变，而周围环境温度不同时,变压器的实际温度就不同.我国规定周围环境最高温度为40匚对于A级绝缘的变压器下在周围环境最高温度为40:时,其绕组的允许温升为65a而上层油温那么为55.匚所以变压器运行时上层油温及其温升不超过允许值,即可保证变压器在规定的使用年限平安运行.2、变压器过负载水平在不损害变压器绝缘和降低变压器使用寿命的前提下,变压器在较短时间内所能输出的最大容置为变压器的过负载水平.一般以过负载倍数(变压器所能输出的最大容量与额定容量之比)表示.变压器过负载水平可分为正常情况下的过负载能力和事故情况下的过负载水平.(1)变压器在正常情况下过负载水平变压器在正常运行时,允许过负载是由于变压器在一昼夜内的负载有顶峰、有低谷.低谷时,变压器运行的温度较低.此外,在一年不同季节环境温度也不同.所以变压器可以在绝缘及寿命不受影响的前提下.在顶峰负载及冬季时可过负载运行.有关规程规定,对室外变压器,总的过负载不得超过30%,对室内变压器为20%.(2)变压器在事故时过负载水平当电力系统或用户变电站发生事故时,为保证对重要设备的连续供电，允许变压器短时过负载的水平称为事故过负载水平.(3)变压器允许短路当变压器发生短路故障时,由于保护动作和断路器跳闸均需一定的时间，因此难免不使变压器受到短路电流的冲击.变压器忽然短路时,其短路电流的幅值一般为额定电流的2530倍.因而变压器的铜损将到达额定电流的几百倍,故绕组温度上升极快.目前,对绕组短时过热尚无限制的标准.一般认为,对绕组为铜线的变压器温度到达250.2是允许的,对绕组为铝线的变压器那么为200.2.而到达上述温度所需时司大约为5s左右.此时继电保护早已动作,断路器跳闸.因此,一般设计允许短路电流为额定电流的25倍.3、允许电压波动范I施加于变压器一次绕组的电压因电网电压波动而波动.假设电网电压小于变压器分接头电压,对变压器本身无任何损害,仅使变压器的输出功率略有降低.变压器的电源电压一般不得超过额定值的±5%.不管变压器分接头在任何位置,只要电源电压不超过额定值的土5%,变压器都可在额定负载下运行.二、变压器并列运行并列运行是将两台或多台变压器的一次侧和二次侧绕组分别接于公共的母线上,同时向负载供电.其接线方法如图26.Z3Z2Z1一 一ft图2-6变压器并列运行接线图1'并列运行的目的(1)提升供电可行性并列运行时,如果其中一台变压器发生故障从电网中切除时,其余变压器仍能继续供电.(2)提升变压器运行经济性可根据负载的大小调整投入并列运行的台数，以提升运行效率.（3）可以减少总备用容量,并可随着用电量的增加分批增加新的变压器2、理想并列运行的条件需要解决：环流问题,负载的分配问题1）变压器的联结组标号相同.2）变压器的电压比相等允许有±5%的差值.3）变压器的阻抗电压Uz%相等允许有土10%的差值.三'变压器油及运行l变压器油作用变压器油是流动的液体,可充满油箱内各部件之间的气隙,排除空气,从而预防各部件受潮而引起绝缘强度的降低.变压器油本身绝缘强度比空气大,所以油箱内充满油后,可提升变压器的绝缘强度.变压器油还能使木质及纸绝缘保持原有的物理和化学性能,并使金属得到防腐作用，从而使变压器的绝缘保持良好的状态.此外，变压器油在运行中还可以吸收绕组和铁芯产生的热量，起到散热和冷却的作用.2、变压器油运行Q)变压器试验新的和运行中的变压器油都需要作试验.按规定,变压器油每年要取样试验.试验工程一般为耐压试验、介质损耗试验和简化试验.取油样注意的事项.应在天气枯燥时进行.从变压器底部阀门处放油取样.先将积水和底部积存的污油放掉,然后用净布将油阀门擦净,再继续放少许油冲洗,并用清洁油将取样瓶洗涤干净,再将油灌入瓶内,灌油时应严防泥土等杂质混入.(2)变压器油运行治理应经常检查充油设备的密封性,储油柜'呼吸器的工作性能，以及油色'油是否工常，另外,应结合变压器运行维护工作,定期或不定期取油样作油的气相色谱分析,以预测变压器的潜伏性故障,预防变压器发生事故.在高温或紫外线作用下,油会加速氧化,所以,-般不应置油于高温下和透明容器内.变压器运行中补油时考前须知：DlokV及以下变压器可补入不同牌号的油,但应作混油的耐压试验.2）35kV及以上变压器应补入相同牌号的油，也应作耐压试验.3）补油后要检查气体继电器,及时放出气体.假设在24h后无问题,可重新将气体保护接人掉闸回路.对在运行中己经变质的油应及时进行处理,使其恢复到标准值,具有良好的性能.、变压器运行巡视检查1、变压器巡视检查变压器运行巡视检查内容和周期如下：1）检查储油柜和充油绝缘套管内油面的高度和封闭处有无渗漏油现象，以及油标管内的油色.2、检查变压器上层油温.正常时一般应在85.：以下,对强油循环水冷却的变压器为75.E3）检查变压器的响声.正常时为均匀的嗡嗡声.4）检查绝缘套管是否清洁'有无破损裂纹和放电烧伤痕迹.5）清扫绝缘套管及有关附属设备.6）检查母线及接线端子等连接点的接触是否良好.7）容量在63OkVA及以上的变压器,且无人值班的，每周应巡视检查一次.容量在630kVA以下的变压器,可适当延长巡视周期,但变压器在每次合闸前及拉闸后应检查一次.8）有人值班的变配电所,每班都应检查变压器的运行状态.9）对于强油循环水冷或风冷变压器,不管有无人员值班,都应每小时巡视一次.10）负载急剧变化或变压器发生短路故障后,都应增加特殊巡视.2、变压器异常运行和常见故障分析Q）变压器声音异常的原因1）当启动大容量动力设备时,负载电流变大,使变压器声音加大.2）当变压器过负载时,发出很高且沉重的嗡嗡声.3）当系统短路或接地时,通过很大的短路电流,变压器会产生很大的噪音.4）假设变压器带有可控硅整流器或电弧炉等设备时，由于有高次谐波产生,变压器声音也会变大.（2）绝缘套管闪络和爆炸原因1）套管密封不严进水而使绝缘受潮损坏.2）套管的电容芯子制造不良,使内部游离放电.3）套管积垢严重或套管上有大的裂纹和碎片O五、变压器油色谱在线监测系统简介随着电力系统向大电网、大机组、高容量的迅猛发展,对系统中关键的主设备实时把握运行状态提出越来越高的技术要求,变压器油色谱在线监测从本质上改变了传统的变压器油监测方式,不但提升了运行效率,也有效地保证了变压器运行的平安可靠性.实施电力变压器故障诊断,对于提升整个电力系统平安运行的可靠性是非常必要的.变压器存在局部过热或局部放电时,故障部位的绝缘油或固体绝缘物将会分解出小分子烧类气体如CH4、C2H6、C2H4、C2H2等和其他气体如H2、Co等.上述每种气体在油中的浓度和油中可燃气体的总浓度TCG）均可作为变压器设备内部故障诊断的指标.一直以来油中溶解气体采用气相色谱法分析,作为故障诊断的常用方法来判断油浸类设备的运行状况.其主要优点是能够提供油中溶解的各种气体浓度的定量分析.但其操作过程复杂,需要大量熟练的专业人员进行跟踪检测分析.另外,为了使气相色谱能够稳定地工作,需要较长的准备时间提前十几个小时通载气使气流稳定,从而导致较高的运行治理费用.变压器油色谱在线监测系统在传统色谱分析技术的根底上经过不断的实验和完善,结合色谱分析技术开发的变压器油色谱在线监测系统,可同时检测H2'CO、CH4、C2H6'C2H4、C2H2,等六种故障特征气体.通过对故障特性气体的分析诊断,能及时捕捉到变压器故障信息,科学指导设备运行检修.根本原理是溶解于变压器油中的故障特性气体经脱气装置脱气后,在载气的推动下通过色谱柱，由于色谱柱对不同的气体具备不同的亲和作用，导致故障特性气体被逐一别离出来,传感器对故障气体H2'CO、CH4、C2H6、C2H4、c2H2）按出峰顺序分别进行检测，并将气体的浓度特性转换成电信号.数据处理器对电信号进行处理转化成数字信号,并存储在数据处理器的内嵌的大容量存储器上.主控计算机模块,通过现场通讯总线获取日常监测数据,智能系统对数据进行分析处理,分别计算出故障气体各组份和总烬的含量.故障诊断系统对变压器故障进行综合分析诊断,实现变压器故障的在线监测功能.第三节其他变压器一、干式变压器干式变压器是指铁芯和绕组不浸渍在绝缘液体中的变压器,在结构上可分为以固体绝缘包封绕组和不包封绕组.1、环氧树脂绝缘干式变压器环氧树脂是一种早就广泛应用的化工原料,它不仅是一种难燃、阻燃的材料,而且具有优越的电气性能，已逐渐为电工制造业所采用.用环氧树脂浇注或浸渍作包封的干式变压器即称为环氧树脂干式变压器.2、气体绝缘干式变压器气体绝缘变压器为在密封的箱壳内充以SF6.六氟化硫气体代替绝缘油，利用SF6气体作为变压器的绝缘介质和冷却介质.它具有防火、防爆、无燃烧危险,绝缘性能好,与油浸变压器相比重量轻,防潮性能好,对环境无任何限制，运行可靠性高,维修简单等优点,缺点是过载水平稍差.气体绝缘变压器的结构特点：1）气体绝缘变压器的工作局部铁芯和绕组与油浸变压器根本相同.2）为保证气体绝缘变压器有良好的散热性能,气体绝缘变压器需要适当增大箱体的散热面积,一般气体绝缘变压器采用片式散热器进行自然风冷却。3）气体绝缘变压器测量温度方式为热电偶式测温装置,同时还需要装有密度继电器和真空压力表.4）气体绝缘变压器的箱壳上还装有充放气阀门.3、H级绝缘千式变压器近年来除了常用的环氧树脂真空浇注型干式变压器外,又推出一种采用H级绝缘干式变压器.用作绝缘的NOMEX纸具有非常稳定的化学性能,可以连续耐压220.12高温,在起火情况下,具有自熄水平;即使完全分解,亦不会产生烟雾和有毒气体,电气强度高,介电常数较小.二、非晶态合金铁芯变压器在变压器的运行费用中除维护费外,其中能量损耗费占了很大的比例,特别是变压器的空载损耗铁芯损耗占了能量损耗的主要局部.为了降低变压器空载损耗,采用高导磁率的软磁材料,将非晶态合金应用于变压器,制成非晶态合金铁芯的变压器.非晶态合金引起的磁化性能的改善,其BH磁化曲线很狭窄,因此其磁化周期中的磁滞损耗就会大大降低,又由于非晶态合金带厚度很薄,并且电阻率高，其磁化涡流损耗也大大降低.据实测,非晶态合金铁芯的变压器与同电压等级、同容量硅钢合金铁芯变压器相比,空载损耗要低60%80%,空载电流可下降80%左右.三、低损耗油浸变压器D通过增强线圈层绝缘,使绕组线圈的安匝数平衡,限制绕组的漏磁道,降低了杂散损耗.2）变压器油箱上采用片式散热器代替管式散热器，提升了散热系数.3）铁芯绝缘采用了整块绝缘,绕组出线和外外表加强绑扎,提升了绕组的机械强度.由以上特点可知,低损耗变压器采用了先进的结构设计和新的材料、工艺,使变压器的节能效果十清楚显.S9系列配电变压器的设计以增加有效材料用量来实现降低损耗,主要增加铁芯截面积以降低磁通密度'上下压绕组均使用铜导线,并加大导线截面，降低绕组电流密度,从而降低了空载损耗和负载损耗.在S9系列的根底上,改良结构设计,选用超薄型硅钢片,进一步降低空载损耗,开发了Sll系列变压器.四、卷铁芯变压器单相卷铁芯变压器适用于630kVA及以下变压器.空载电流仅为叠装式的20%30%.目前国内生产的IOkV.630kVA及以下卷铁芯变压器,其空载损耗比S9系列变压器下降30%,空载电流比S9系列变压器下降20%.根本能满足在城网、农网的改造中对小型变压器的需求.第四节互感器互感器分电压互感器和电流互感器两大类，它们是供电系统中测量和保护用的重要设备.电压互感器是将系统的高电压改变为标准的低电压OOOV或100/3);电流互感器是将高压系统中的电流或低压系统中的大电流改变为低压的标准小电流5A或IA）.其原理接线如27所示,TA为电流互感器,TV为电压互感器.图2-7互感器在电力系统中的接线原理图一、互感器作用D与测量仪表配合,对线路的电压'电流'电能进行测量;与继电器配合,对系统和电气设备进行过电压'过电流和单相接地等保护2）将测仪表继电保护装置和线路的高电压隔开，以保证操作人员和设备的平安.3）将电压和电流变换成统一的标准值,以利于仪表和继电器的标准化.I rnLWiW2rW压变压器.图2 8为电压互图28电压互感器原理图二、电压互感器1、电压互感器原理电压互感器是利用电磁感应原理工作的，类似一台降感器的原理图.互感器的高压绕组与被测电路并联,低压绕组与测量仪表电压线圈并联.由于电压线圈的内阻抗很大，所以电压互感器运行时,相当于一台空载运行的变压器.故二次侧不能短路，否那么绕组将被烧毁.2、电压互感器分类按用途分测量用电压互感器和保护用电压互感器.电压互感器的标准准确度:标准仪表02级、计量仪表O5级、一般测量仪表级,保护用O2、O-5级.3、电压互感器型号电压互感器型号字母含义表示如下:一额定电压（kV）使用特点（B带补偿绕组;J有接地保护用的辅助线圈；VV五柱三绕组,可供接地保护）绝缘方式（J油浸式；G干式；Z浇注式；C瓷箱式）-结构特点（D单相；S三相）互感器类别（J电压互感器）例如JSJW-Io表示为IOkV的三相三绕组五芯柱油浸式电压互感器.其申三相电压互感器只限于制成IokV及以下电压等级;三绕组电压互感器的第三绕组主要供应监视电网绝缘和接地保护装置.4、电压互感器容量电压互感器的容量是指其二次绕组允许接人的负载功率以VA值表示，分额定容和最大容置.5、电压互感器运行1）电压互感器的一、二次接线应保证极性正确，当两台同型号的电压互感器接成V形时,必须注意极极正确,否那么会导致互感器线圈烧坏.2）电压互感器的一、二次绕组都应装设熔断器保护专用电压互感器二次侧除外以预防发生短路故障.电压互感器的二次绕组不准短路,否那么电压互感器将因过热而烧毁.3）电压互感器二次绕组'铁芯和外壳都必须可靠接地,在绕组绝缘损坏时,二次绕组对地电压不会升高，以保证人身和设备平安.4）电压互感器二次绕组的电压降一般不得超过额定电压的0.5%,接用05级电能表时不得超过025%.6、电压互感器的运行的巡视检查1）瓷套管是否清洁、完整、绝缘介质有无损坏、裂纹和放电痕迹.2）充油电压互感器的油位是否正常,油色是否透明不发黑有无严重的渗、漏油现象.3）一次侧引线和二次侧连接局部是否接触良好O4）电压互感器内部是否有异常,有无焦臭味.7、电压互感器的异常运行运行中的电压互感器出现以下故障之一时,应立即退出运行1）瓷套管破裂、严重放电.2）高压线圈的绝缘击穿'冒烟,发出焦臭味.3）电压互感器内部有放电声及其他噪声,线圈与外壳之间或引线与外壳之间有火花放电现象.4）漏油严重,油标管中看不见油面.5）外壳温度超过允许温升,并继续上升.6）高压熔体连续两次熔断，当运行中的电压互感器发生接地'短路、冒烟着火故障时,对于6kV35kV装有0.5A熔体及合格限流电阻时,可用隔离开关将电压互感器切断,对于IOkV以上电压互感器,不得带故障将
