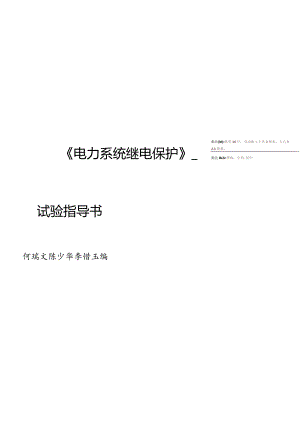

电力系统继电保护_批注bl:纸型16开，页边距上下各2厘米，左右各2.5座米。批注Ib2J:黑体，小初,居中试验指导书何瑞文陈少华李惜玉编广东工业大学自动化学J批注网:楮体，四号，加乱居中二OO七年三月印刷试验一基于仿真系统的电磁型继电器的特性试验试验项目性质：综合性所属课程名称：电力系统继电保护批注b5J:宋体，四号，加粗，内容仍为宋体，四号, 不加粗试验计划课时：2一、试验目的1 .认识电磁型电流及电压继电器的构造：2 .掌握继电器动作参数的设定措施，观测继电器的接点动作状况;3 .掌握继电器启动值和返14值的测试措施、返回系数和误差的计算措施。二、试验内容和规定认识继电器的构造、动作过程、接线方式、调整措施。继电器内部接线图如图一所示。继电器内部有两组线圈，运用两组线圈H勺串联或并联可使整定值变化一倍。图-内部接线图三、试验重要仪舞设备和材料1 .DL型电流继电器及DY型电压继电器各一种2 .直流稳压电源一台3.DSF2多功能继电保护测试仿真装置一套，其输出电流幅值：030A（有效值）/相，输出电压幅值：0100V（有效值）/相。四、试验措施、环节及成果测试1.测定电流继电器的启动电流、返回电流并计算返回系数和误差。试验接线图如图二所示。在主功能菜单上用鼠标左键点击“继电测试”按钮进入该测试功能，出现“各类继电器及有关特性测试”界面。测试前。可选择自动测试（或手动测试），再点击“继电器”按钮进行被试继电器类型和相别的设置，以A相为例，可选择A相及电流继电，然后点击“确认”按钮。屏幕右下方的“增长减少”按钮意思是增长或减少对应的被标注量，变化量的大小由屏幕左下方的各量日勺步长确定。在手动测试时，只有按“增长减少”按钮时，那些标注了向上或向下箭头的量将按其对应的步长变化，当自动测试时，点击“开始测试”按钮后，那些标注了向上或向下箭头的量将按步长对应地增长或减少。以A相为例，设置电流步长AIa为某一值，再用鼠标右键点击A相电流有效值A的方框，方框内出现减少标志，点击“增长减少”使其减少至0A。用鼠标左健点击A相电流有效值A的左边方框，方框内出现增长标志，点击“增长减少”按钮使其从OA增长至某一值。点击“中断测试”按钮可中断本次测试。图二(1)测试启动电流当A相电流有效值A从零按某一步长逐渐增大到某一值，电流继电器常开接点刚刚闭合的最小电流，即为继电器口勺启动电流，其值与继电器刻度盘指针所指的整定值IZ应相似，容许误差不应超+5%。(2)测试返回电流当继电器处在动作位置后，当A相电流有效值A从启动电流开始按某一步长AIa减少，电流继电器常开接点刚刚断开的最大电流值，即为继电器的返回电流。(3)求返回系数根据启动电流IdZ和返回电流Ih计算返回系数：Kh=Ih/IdzDL系列继电器的返回系数约为0.85左右。(4)求误差百分数：I=(IdZTZ)"z在试验时按刻度盘H勺指示选测三点(及)，可将整定指针放在刻度盘上最大、中间、最小三个位置，将试验成果填入表一：表一测定次数整定值测定值计算值IzIdzIhKhI1232 .测定电压继电器的启动电压、返回电压并计算返回系数和误差。试验接线图如图三所示。点击“测试设置”按钮选择自动测试，再点击“确认”。点击“参数设置”对应地设置A相电压有效值及甩压的步长AUa,再按“确认”。当A相电压有效值V从零按某一步长AUa逐渐增大到某一值，电压继电器常开接点刚刚闭合的最小电压，此电压即为继电器的启动电压，其值与把手所指口勺整定值相似，容许误差不能超过±5%°当继电器处在动作位置后，按电压步长逐渐减少A相电压有效值V,电压继电器常开接点刚刚断开的最大电压值，此电压即为继电器返回电压。在试验时将电压继电器线圈的联接方式设为串联或并联，按刻度的标度选测三点（Uz）,测试后将试验所得成果填入表二：3 .测定电流继电器动作时间、返回时间，观测时间与启动电流的关系试验接线图如图四。手动测试时，置A相电流有效值A等于1.2彩（IZ是电流继电器电流整定值），电秒表复位，点击“开始测试”，合刀闸K,电秒表I和In获得动作信号开始计数，当继电器通过一段时间接合闭合后，则I和In获得此信号，电秒表口勺数码管便显示数字，此数字即为电流继电器接点闭合时间。用电秒表的复位按钮把数字灭掉，再拉开刀闸K,数码管再显示的数字即为电流继电器接点返回时间。反复三次。不变化整定值IZ值，再次设置A电流有效值A,使之分别为2Iz、3Iz,测量继电器的接点闭合时间和接点返回时间。图四把上面所得H勺一系列数据填入下表内:表三Izl2Iz2Iz3IzTdZ(ms)Th(ms)TdZ(心)Th(ms)d,(ms)Th(ms)1t23平均五、试验汇报规定1 .分析电流、电压继电潜H勺构造和动作过程；2 .比较电流、电压继电器H勺动作值与返回值，认识返回系数;3 .理解继电器的动作时间与返回时间。六、思索题1. Iz、Idz、Ih、kh、I%意义是什么？2. DL继电器怎样进行IdZ的调整？IdZ有哪些调整措施？3. DL系列继电器动作时间与返回时间各与电流关系怎样？试验二基于仿真系统的功率方向继电器的特性试验试验项目性质：综合性所属课程名称：电力系统继电保护试验计划课时：2试验目网批注b6:宋体，四号，加粗，内容仍为宋体，四号, 不加粗1 .熟悉功率方向继电器BG-12型的构造；2 .认识功率方向继电器的工作原理；3 .掌握功率方向继电器的动作特性。二、试验内容和规定4 、观测功率方向继电器BG-I2型的构造。5 、相角特性试验。6 、伏安特性试验。7 、潜动试验。三、试验重要仪器设备和材料1. BG-12型功率方向继电器和220V（直流）中间继电器一种；2. 直流稳压电源一台；3. DSF2多功能继电保护测试仿真装置套，其输出电流幅值：030A（有效值）/相，输出电压幅值：0100V（有效值）/相。四、试验措施、环节及成果测试1、观测功率方向继电罂BG-12型的构造，电流电压线圈的接线和极性关系，变化继电器内角Q的措施。2、相角特性试验：采用如图-所示接线，设置A相电流有效值A为1A,A相电流相位度为0°,A相电压有效值V为20V,A相电压相位度为某一角度，记为内。“测试方式”选择自动方式，用鼠标左键点击A相电压相位度的左边方框，方框出现向上箭头，再点击“开始测试”，A相电压相位度按电压相位步长A。U“变化（粗调时步长可设为15°,精调时可设为I0）。指示灯亮表达继电器动作，指示灯灭表达维电器不动作，找出动作区与不动作区，求出继电器的I最大敏捷角。(PJOi15304560°1590°105°120°135150s165°180；195“210°225n240255°27()285°300315330°345不动作区动作区最大敏捷角%A图一3、伏安特性试验：点击“参数设置”，设置A相电压相位为最大敏捷角，A相电流有效值A为1A,A相电流相位度为0。，A相电压有效值V为0V,电压步长Ua为某一值，再点击“确认”。点击A相电压有效值V的J左边框，方框出现向上箭头，再点击“开始测试”，A相电压有效值V从零伏按电压步长Ua逐渐增长至某-值，继电器动作，记录下最小动作电压值。在其他数据不变的状况下，变化A相电流有效值A使之分别为2A、3A,测出对应的最小动作电压。同理，固定A相电压值为10V、20V、30V,测定继电器的最小动作电流。IaIA2A3AU出einUAIOV20V30V,dmin4、潜动试验：“潜动”指在只加入电压或电流的状况下，继电器就可以动作的现象。接线图如图一所示，在主功能菜单上用鼠标左键点击“继电测试”按钮进入该测试功能，出现“各类继电及有关特性测试”界面。“测试方式”选择“自动测试”，再点击“参数设置”，设置A相电流相位度为0。，A相电压相位为最大敏捷角，A相电流有效值AJ为0A,相电压有效值V为0V,电压步长AUa为某一值，再点击“确认”返回，然后点击“开始测试”，A相电压有效值V按步长AUa逐渐从OV增大至30V,中断测试可点击“中断测试”按钮，观测维电器与否动作。同理，固定A相电压有效值V为0V,A相电流有效值A按步长AIa逐渐从OA增大至3A,观测继电器与否动作。五、试验汇报规定1 .列出试验过程的表格记录数据，然后作出对应的角度特性和伏安特性曲2 .分析功率方向继电器的伏安特性、角度特性和潜动特性:3 .分析功率方向继电器的动作范围及死区。六、思索题1 .功率方向继电潜的伏安特性和角度特性阐明什么问题？2 .请解释“电压死区”的原因？3 .功率方向继电器如有潜动对保护产生什么影响？试验三单侧电源线路电流保护的试验试验项目性质：一般性所属课程名称:电力系统继电保护试验计划课时：2一、试验目网批注b7:宋体，四号，加粗，内容仍为宋体，四号, 不加粗1 .掌握单侧电源辐射形线路过电流及电流速断保护的原理和构造:2 .认识电流保护与三相一次重叠闸的配合关系:3 .学习电流继电器、时间继电器动作值的调整措施。二、试验内容和规定4 、观测电流保护装置的构造；5 、认识电磁型保护的J多种继电那；6 、掌握电流保护的动作特性。三、试验重要仪器设备和材料1 .电力保护装置一套；2 .DSF-2多功能继电保护测试仿真装置一套。四、试验措旅、环节及成果测试（一）原理接线图被试验网络为单侧电源辐射形电网，如图所示，线路/小装有三段式电流保护，第一段为无时限电流速断，用用表达；第二段为限时电流速断，用，表达；第三段为过流，用;表达。线路/W则装有二段电流保护，无时限电流速断及过流，其表达措施与上相似。图一被保护线路示意图（一）试验阐明在实际接线图中有如下几点阐明：线路中的油开关在试验时是以三相交流接触器替代，因接触器只有一种线圈，故列用两个中间继电器来控制合闸及跳闸其中IDL为合闸继电器，2DL为跳闸继电器。线路不一样地点短路时参数模拟及详细操作：线路的一次回路运用五个电抗线圈或电阻器及电阻K,构成，为了使短路时短路电流不至于过大，一次回路接的交流电源采用220Vo为了模拟线路不一样地点短路,一次回路中接入四个刀闸（见试验线路总图）手动合闸：首先将三相交流电源刀闸K及直流电源刀闸合上，然后用手接"A按钮，接触器合闸，其详细过程如下：HAIDZ_OOIOZ启动回路合闸继电器Iz）Z启动，接触器线圈。带电、开关合上。当主接点闭合后，运用其辅助节点写修自保持（因手放“4后，它自动返回，IOZ继电也返回），使接触器保持在合闸状态。ID-b跳闸：跳闸分手动跳闸和自动跳闸两种:自动跳闸即继电保护动作使开关跳闸，当任套保护动作后其接点闭合起动20Z继电器，20Z起动后常闭接点打开，使接触器线圈失电，因此开关跳闸。手动跳闸时，状况与上相似，不过此时2OZ继电器启动的）正电源是从跳闸按钮7½来，当手按下7½,正电源即送给2£>Z.自动合闸。继电器由保护动作或其他原因误动作而跳闸时，断路器的辅助常闭接点，即相称于模拟线路中接触器的辅助接点入闭合。因此，跳闸监视继电器3DZ动作，其常开接点闭合起动重叠闸继电器DHT中的时间继电器，通过重叠闸的整定期间后，接通了断路的合闸回路，便断路自动合闸FHj断开为止。本模拟试验中只在/“线路上装有Za7OZCH的详细接线如下：多种故障状况：A.过流动作：减少电阻至过流保护启动，这时相称于本线路或相邻线路发生动作，使开关跳闸，这时可看出信号继电器5X、7X、8X掠牌。同步启动Z"将开关重新合上。B./_,线路电流速断动作：合刀闸K.相称于/“线路上速断保护区内发生短路，这时过流及速断都起动，由于过流要经一段限时，而无时限电流速断瞬时动作，将故障切除。这时可看出信号继电器5X、6X、8X掉牌。同步启动ZC"将开关重新合上。C.合刀闸鸟相称于故障发生在线路/_,无时限电流速断及线路/、限时电流速断的共同保护范围内，这时两套保护都启动，根据选择性规定，应当由/“的无时限电流速断动作切除故障。这时可看出信号继电器4X、5X、6X、8X掉牌，同步启动ZC"将开关重新合上。D.合刀闸勺相称于线路末端发生短路，这时/,_、J限时电流速断及过流均启动，但过流延时较长，因此限时速断动作切除故障，这时可看出信号继电器4X、2X、5X掉牌。E.合刀闸KI相称于线路无时限电流速断范围内发生故障，这时保护瞬时启动，将故障切除，信号继电器IX、4X、5X掉牌。注意：作上述前三项时，必须保证重叠闸继电器中的电容的足够的充电时间，大概为1520秒。要不保护动作，跳开断路器后无法重叠。线路不一样地点短路时的详细参数。已知：Idll-4A,Idll2.2AK=1.3瞬时电流速断H勺可靠系数K=1.1限时速断速断的可靠系数假设“-1、DL-2、"-3处的过电流保护参数已知为d=M>-ldzM-2=M-3=2Atdzbh-3=1.0$电流互感器变比为电Z=10/5试根据以上数据选择OLT、"-2处电流速断保护、限时电流速断保护以及过电流保护的动作参数和时限参数。（三）试验环节1 .观测保护盘的接线及所用的各电器。2 .根据计算出来的多种保护装置的整定值，整定各继电器的参数。3 .合电源刀闸K,并给上直流电源（直流电源为单相桥式整流，亦可用汞弧整流电源），按“A、Hk1、开关1及"-2合闸，然后减少电阻勺使过流起动，记下此时电流值及保护动作状况。4 .合刀闸K4观测线路/田线路保护动作的状况，并记下动作电流及动作状况与保护动作观测ZCHH勺动作状况，并记录下来。5 .合刀闸£观测线路/人、线路保护动作状况并记录成果。同步观测ZCH的动作状况及与保护的配合关系。6 .合刀闸（观测线路保护动作状况，并记下试验成果。7 .合刀闸Kl观测线路/小保护动作状况，并记下试验成果。五、试验汇报规定1 .将试验记录成果列出，并分析在多种故障状况下保护的行为与否与理论相符合。2 .画出“-1处一:段过电流交直流回路口勺展开图，接线图中设备规范：名称编号型号规范电流继电器IZDI-IlZlO电流继电器213/DL-11/6电流继电器4/5/DL-11/2时间继电器ITDS-lll0.11.3时间继电器2T3T£)5-112/0.25-3.5中间继电器IDZ2DZ3DZDZ-3B信号继电器IQX8QXDX-11/0.015六、思索题1 .电流速断保护与过电流保护在保护定值、动作时间、动作范围等方面有何区别；2 .电流保护与自动重叠闸怎样配合。试验四基于变电站仿真系统的继电保护动作特性分析试验项目性质：综合性所属课程名称：电力系统继电保护试验计划课时：2试验目时批注Ib8:宋体，四号，加粗，内容仍为宋体，四号, 不加粗1、认识电力系统变电站仿真系统。通过仿真系统熟悉变电所口勺次接线以及变电所控制室的实际控制设备：2、熟悉继电保护装置的原理与构造；3、仿真分析电力系统发生故障后，继电保护的实际动作状况。二、试验内容和规定1、熟悉变电站仿真系统；2、认识继电保护装置构造；3、掌握故障后继电保护的动作特性。三、试验重要仪器设备和材料1.变电站仿真软件系统。四、试验措施、环节及成果测试(一)系统使用阐明a、启动系统1)出现提醒符Boot：按回车键;2）出现TyPeCONTROL-dtoproceedwithnormalStartup,按CTRL+D；3）出现Enternewtime（YYMMDDhhmmss）：按回车键：4）出现SCO框图ggdlogin：输入sdsPassword：输入ggdsds5）当出现电力系统仿真画而时，才按CtrI+Alt+Fl;6）出现提醒符login：输入XdWPassword：输入ggdxdw；7）出现/usrascaxdw输入StartX再回车：8）点击0K；9）双击UNIX图标；10）出现/usrascaxdw输入INS再回车；】1）点IIfAd；,最终单击运12）先点击IHdTh,再选择31,点击IM占行按钮。b、关闭系统1）按Ctrl+Alt+F3;2）出现提醒符login：输入rootPassword：输入ggdggdOl：3）输入HaltSyS命令。（二）试验环节1.打开软件系统,恢复“工况复位”。2 .按Ctr+Alt+F2回到顾客界面，按CtrI+All+Fl回到开始界面，设置220KV母线引出线2202出线单相短路接地瞬时性故障。3 .回到顾客界面，在“运行工况”的“一次接线图”可以看到引出线220KV的断路器动作跳闸，并启动自动重叠闸成功。4 .在菜单“控制室”中打开下拉菜单“控制室”，此时看到断路器已经动作跳闸。5 .拉滚动条，点击“事故停钟”关闭仿真笛声。6 .记录下仿真模拟光字牌，继电保护动作状况。五、试验汇报规定1 .理解变电站继电保护系统的配置：2 .认识继电保护的原理和构造；3 .全面分析故障后继电保护的动作状况。六、思索题1 .电磁型和微机型继电保护装置的构造有何区别？2 .线路、变压器等元件继电保护配置的基本规定？3 .多种故障后光字牌显示的区别？
