某工厂的高低压配电室技术标书p.docx

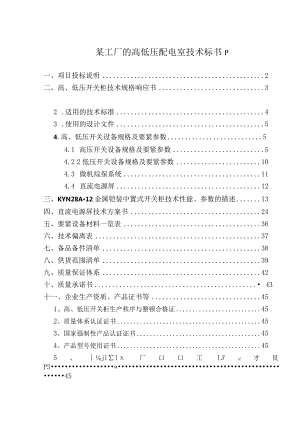

某工厂的高低压配电室技术标书P一、项目投标说明2二、高、低压开关柜技术规格响应书32 .适用的技术标准43 .使用的设计文件54.高、低压开关设备规格及要紧参数54.1 高压开关设备规格及要紧参数54.2 2低压开关设备规格及要紧参数104.3 微机综保系统114.4 直流电源屏12三、KYN28A12金属铠装中置式开关柜技术性能、参数的描述13四、直流电源屏技术方案书24五、要紧设备材料一览表36六、技术偏离表37七、备品备件清单38八、供货范围清单39九、质量保证体系42十、质量承诺书43十一、企业生产资质、产品证书等451、高、低压开关柜生产秩序与整顿合格证452、质量体系认证证书453、国家强制性产品认证证书454、产品型号使用证书455、jll厂口口工I3此才艮P3»456、低压产品形式实验45十二、产品样本及企业宣传资料46一、项目投标说明1、高压开关柜1.1、按招标书要求，开关柜外壳、侧板等选用（南韩）敷铝锌板，使用多重折边工艺制作。柜体使用组装式结构，用拉钾螺母与高强度螺栓固定连接，柜外壳防护等级为IP4X。1.2、柜内布局合理，功能齐全，具有防止误操作断路器，防止带负荷拉手车，防止带电荷与接地开关，防止带接地开关送电与防止误入带电间隔等“五防”功能。1.3、面板使用优质冷轧板制作，静电喷涂，防酸、防碱、耐腐蚀，颜色可按用户要求喷涂。1.4、高压断路器室使用中置式结构形式，真空泡选用陕西宝光产品。1.5、微机综保选用南京力导保护科技有有限公司DMR101P产品。2、低压开关柜2.1、 低压开关柜GGD内部断路器选用上海人民“上联”产品。2.2、 接触器选用LG产品。2.3、 变频器选用ABB产品。2.4、 继电器选用欧姆龙产品。2.5、 柜体使用静电喷涂工艺，颜色可按用户要求喷涂。2.6、 操纵箱、检修箱、照明箱使用31.2mm优质冷轧钢板制作，壳体喷塑。2.7、 封闭母线按国家有关标准，根据现场实际情况制作。3、直流电源屏3.1、180Ah直流电源屏蓄电池使用德国阳光免保护铅酸蓄电池。*本投标书完全响应招标文件及图纸要求。*有限公司*年*月*日二、高、低压开关柜技术规格响应书总则本技术规格响应书是我公司为*有限公司*配电系统编制的，适用于IOKV/0.4KV配电系统的要求及有关规范，提出了配电系统设备的功能设计、结构、性能、安装与试验等方面的技术响应。1）、本技术规格响应书满足招标技术要求，我方将提供符合招标技术要求与工业标准的优质产品。2）、我方将提供满足招标文件规定所有文件。3）、我方保证所生产的开关柜在带烧配电系统无故障连续运行时间大于20000小时。4）、我方将根据*的高、低压系统要求，满足供电之需求，若需方系统有所改动，我方也将满足改动后的订货技术要求。5）、我方将按招标方所提供图纸进行制造，同时，如有改动将先与甲方联系，需经甲方同意且有设计单位的变更后再行变动。6）、如招标方的技术规范书所使用标准如遇与我方所执行的标准不一致时，按较高标准执行。1.使用条件1.1使用环境条件1.1.1安装地点：户内。1.1.2海拔高度：100Onl下列1.1.3环境气温：-20°C+401.1.4年平均相对湿度：77%1.1.5地震裂度：按8。设防2.适用的技术标准高、低压开关设备符合下列国家与部颁标准，同时满足招标文件的技术要求。2. 1GB1984交流高压断路器2.2 GBllO22-89高压开关设备通用技术条件2.3 GB1985交流高压隔离开关与接地开关2.4 GB50062电力装置的继电保护与自动装置设计规范2.5 GB3906-973-35KV交流金属封闭开关设备2.6 DL/T-404-97户内交流高压开关柜订货技术条件2. 7DL-402交流高压断路器订货技术条件2.8 DL-486交流高压隔离开关订货技术条件2.9 DL/T593-96高压开关设备的共用订货技术导则2.10DL/T593户内交流高压开关柜与元件凝露及污秽试验技术条件2.11GB2706交流高压电器动、热稳固试验方法2.12GB3309高压开关设备常温下的机械试验2.13GBllO22高压开关设备通用技术条件2.14GB31L1高压输变电设备的绝缘配合2.15GBJ232电气装置安装工程施工及验收规范2.16DL/T620-97交流电气装置的过电压保护与绝缘配合2.17SD334高压带电显示装置技术条件2.18IEC-298IKV以上52KV及下列高压交流金属封闭开关设备与操纵设备2.19IEC282-1高压熔断器2. 20GB7251-2005低压成套开关设备2.21IEC439低压成套开关设备与操纵设备3使用的设计文件我方将根据贵方所供电路图报价，开关柜二次接线应以所供图纸为准。4.高、低压开关设备规格及要紧参数41高压开关设备规格及要紧参数4.1.1高压开关柜的要紧技术规格12KV开关柜使用于IoKV中性点不接地系统的正常电力操作及短路故障的开断。序号项目规格及参数值1型号KYN28-122额定电压12KV3额定工频耐压（Imin,有效值）42KV4额定雷电冲击耐压（峰值）75KV5额定频率50HZ6主母线额定电流1300A7分支频定电流80083S热稳固电流（有效值）31.5KA9额定动稳固电流（峰值）80KA10防护等级外壳为IP4X,间隔间、短路器室门打开时为IP2X11外形尺寸宽度80OnInb深度160OnIIlb高度2300mm4.1.2.1断路器技术参数序号项R规格及参数值1型号VS1-12陶瓷真空灭弧室2额定电压12KV3额定频率50HZ4额定工频耐压（Imin,有效值）42KV5额定雷电冲击耐压（峰值）75KV6额定短路开断电流31.5KA7额定短路关合电流（峰值）80KA8额定短时耐受电流（有效值，4S）31.5KA9额定峰值耐受电流80KA10操动机构型式：合、分闸线圈（DC220V）11触头合闸弹跳时间：2ms2ms(40KA)12机械寿命：10000次4.1.2.2电流互感器序号项目规格及参数1型号LZZBJ9-102最高工作电压12KV3二次电流5A4表面爬电距离300mm5线圈参数参数按照主接线图4.1.3开关柜柜体4.1.3.1开关柜外壳、侧板等按要求选用南韩进口敷铝锌钢板，采取多重折边工艺制作。柜体使用组装式结构，用拉钾螺母与高强度的螺栓固定联接，柜外壳防护等级为IP4X；4.1.3.2高压开关设备要紧元件都有其独立的隔室（母线室、断路器室、电缆室、继电器仪表室）。母线室、断路器室及电缆室的上方均设泄压装置，柜内各隔室防护等级为IP2X。4.1.3.3高压开关柜断路器室使用中置式结构形式，断路器为可抽出式，断路器小车具有互换性。断路器真空泡选用陕西宝光。4.1.3.4高压开关柜能保证安全地进行下述工作:正常运行、检查与保护、引出电缆的接地、引出电缆或者其它设备的绝缘试验、安装后的相序校核与操作联锁。开关柜前、后下门打开后能方便地用高压验电笔进行验电。4.1.4开关柜的接地。4.1.4.1在柜内单独设接地铜排，此排能惯穿相邻各柜，并与柜体保持良好接触，此接地排供直接接地元件使用。所有正常情况下不带电的金属部分彼此间都能保持良好的接地导通状态，外壳.构架等能保证紧固连接，确保可靠接地。4.1.4.2高压柜接地开关有表示其分、合闸位置的可靠与便于巡视的指示装置。接地开关不可能由于运行中可能出现的作用力（包含短路引起的）而引起误分或者误合。4.L5高压开关设备的其他说明求。4.1.5.2高压柜断路器在试验或者工作位置时，断路器才能进行合分操作，在断路器合闸后，断路器手车不能移动，防止带负荷误推拉断路器；4.L5.3断路器手车处于工作位置时，二次插头应被锁定，不能被拔出；4.1.5.4接地开关处于分闸位置时，断路器手车才能从试验/断开位置移至工作位置。断路器手车处于试验/断开位置时，接地开关才能进行合闸操作，防止带电误合接地开关及接地开关处于合闸位置时关合断路器。4.L5.5接地开关处于分闸位置时，下门及后门都无法打开，以防止误入带电间隔；4.1.5.6我方提供的开关柜及断路器小车应按照20年内免保护设计及制造。4.L5.7开关柜的安装、运输与贮存按照国家标准执行。4.1.5.8开关柜的表面使用静电喷涂。柜体的颜色可按要求喷涂。4.L5.9供货范围:详见报价表。4.1.6实验试验满足国家与机械部、电力部颁布的有关标准，试验很多于下列项目：4.1.6.1实验项目4.1.6.1.1结构检查及外观检查4.1.6.1.2机械试验4.L6.L3绝缘试验4.L6.L4动热稳固试验4.1.6.L6断路器开断、关合试验4.1.6.L7熔断器开断能力试验4.1.6.1.8开关柜正常运行温升试验4.1.6.2实验要求4.1.6.2.1结构检查及外观试验产品及其全部零部件符合产品图纸与技术要求，零配件装配正确、完整、无生锈、腐蚀与喷涂脱落现象，带电体相间及对地距离符合制造标准规定值。4.1.6.2.2相同回路的小车有可靠的互换性。4.1.6.2.3机械试验及操作特性试验按GB1984有关标准规定进行，同时满足要求。断路器间如有电器连锁，操作特性中增加电器连锁回路试验，确保可靠运行。4.1.6.2.4绝缘试验按GB311进行。4.1.6.2.5断路器回路试验按GB3763进行，并符合产品技术要求。4.1.6.2.6其余各项试验按GB3906及GB1984有关规定进行。42低压开关设备规格及要紧参数4.2.1要紧技术规格序号项目规格及参数值1型号GGD22主电路绝缘水平工频2500V(l分钟)3额定工作电压交流400V4额定频率50Hz5主母线额定电流2500A6分支母线额定电流630A7额定短时开断电流50KA8额定短时耐受电流(IS)50KA9额定峰值耐受电流105KA10外形尺寸HXWXD2200×1000×8004.2.2结构特点4.2.2.1GGD型交流低压配电柜的柜体使用通用柜的形式，柜体喷塑，构架用8MF冷弯型钢局部焊接组装而成。，防护等级IP43,前后柜门、电器安装梁为2Inm冷扎优质钢板，侧封为1.2mm热扎钢板制作。电器安装梁彩镀。4.2.2.2GGD柜体充分考虑到柜体运行中的散热问题。4.2.2.3柜内各类电气元件的布置，应便于运行、维修人员进行检修与更换元件。4.2.2.4操纵箱、检修箱、照明箱使用1.2三冷扎优质钢板制作，壳体喷塑。4.2.3电气元件选用GGD型内部断路器选用上联产品、接触器½用LE产品，变爆器选用ABB产品，继电器选用欧姆龙产品，电流回路魏截面不小于2.幽回路的导线截面不得于1.5mn2,弱电回路导线截面不得于075而。4.2.4封闭母线封闭母线铜排按GB7251等有关标准要求根据现场实际情况制作，与变压器连接需用软连接。4.3微机综保系统4. 3.1采样频率1600HZ,使用RS485通讯，传输距离1200米，通讯速率19200bps;4.3. 2使用电力行业标准通讯规约，留有足够的通讯冗余。4.3.3系统具有包含正、负、零序，A、C相电压，电网频率，相-线变换，角度，阻抗，差流，有功、无功功率、电能，功率因数，等测量、显示功能；4.3.4具有故障录波掉电保持功能，能够记录故障时间、故障类型、故障峰值、电流、电压、谐波波形等，分辨率Ims,10组以上记录；4.3.5具有自检功能，参数整定，操作回路、测量回路等特殊监视，故障报警功能；4.3.6具有抗高频、静电放电、辐射电磁场、射频、快速瞬变、浪涌雷击的干扰功能；4.3.7硬件使用表贴工艺，四层（或者以上）线路板布线；4.3.8系统内任意一组发生故障，均不得影响其它部分的正常工作；4. 3.9系统使用的标准：(1) GB14285-93继电保护与安全自动装置技术规程(2) GB/TT15145-94微机线路保护装置通用技术条例(3) DJ9-1987电测量仪表装置设计技术条例(4) GB7261-92继电器及继电保护装置基本试验方法(5) DL5002-1991地区电网调度自动化设计技术规程(6) GB/T13729-1992远动终端通用技术条件(7) GB/T13730-1992地区电网数据采集与监控系统通用技术条件(8) DL/T630-1997交流采样远动终端通用技术条件(9) GB6162静态继电器及保护装置的电气干扰试验(10) GB7450-1997)电子设备雷击导则(11) GB2887-1992计算机场地技术要求(12) GB/T3047插件机箱技术要求4.4直流电源屏180Ah直流电源屏使用德国阳光10年免保护蓄电池。充馈一体柜1台，电池柜1台，高频开关充电模块并联运行，全冗余热备用，自动均流；均充、浮充功能操纵，RS485通讯功能，告警及保护功能，母线及支路绝缘检测功能，蓄电池巡检功能，电池温度补偿功能，监控装置为大屏幕汉字液晶显示。无开机浪涌。三、KYN28A-12金属铠装中置式开关柜技术性能、参数的描述一、总述1、本公司对设备应标的高压开关柜为KYN28A-12型户内金属铠装中置式开关柜（简称中置式开关柜）.2、KYN28A-12中置式开关柜是原能源部与机械部联合推出的专利产品.它是以ABB公司GZSl中置式开关柜为蓝本,结合中国的国情进行改继而成的IOKV级中压开关柜的最新产品.3、KYN28A-12中置式开关柜为310KV、50HZ单母线及单母线分段系统的配电装置,用于发电厂、中小型发电机送电、电力系统二次变电站及工矿企业变电所的受电、送电、大型高压电动机的起动、操纵、监测及保护等场合.4、本描述给出了KYN28A-12中置式开关柜的要紧标准、性能参数、结构特点、配套元件及材料等可考核的基本要素,可作为签订合同及验收产品的根据.5、本描述覆盖了招标书的技术要求,未述及的以招标书的要求为准.二、引用标准GB1207电压互感器GB1208电流互感器GB11022高压开关设备与操纵设备标准的共用技术要求GB3906335KV交流金属封闭开关设备GB50150电气装置安装工程电气设备交接试验标准艮到短的GB311.1高压输变电设备的绝缘配合GB311.6高电压试验技术GB1984交流高压断路器GB1985交流高压隔离开关与接地开关GB763交流高压电器在长期工作时的发热GB2706交流高压电器动、热稳固试验方法GB3309高压开关设备常温下的机械试验GBJ232电气装置安装工程施工及验收规范IEC56高压交流断路器IEC282高压熔断器IEC129交流隔离开关的接地开关IEC185电流互感器IEC186电压互感器IEC2981-72.5KV的交流金属封闭开关设备与操纵设备IEC529外壳保护等级的分类IEC446用颜色鉴别绝缘导线与裸导线IEC73指示灯与按钮颜色及操纵开关设备IEC427关于高压交流断路器合成试验的报告IEC518高压开关设备与操纵设备接地端尺寸标准化IEC99避雷器IEC431铜母排IEC694高压交流开关柜与操纵柜的通常要求篥It祭睫磔受雷筠噬加IEC71绝缘配合IEC517135KV高压交流开关柜与操纵绝缘封IEC632-1高压电动机启动器IEC470高压交流接触器DL402交流高压断路器订货技术条件DL4031035KV户内高压真空开关订货技术条件DL/T404户内交流高压开关柜订货技术条件DL/T593高压开关设备的共用订货技术条件DL/T539户内交流高压开关柜与元器件凝露及污秽试验技术条NDGJ8火力发电厂、变电所二次接线设计技术规定SDGJ17火力发电厂厂用电设计技术规定SD318高压开关柜闭锁装置技术条件SDGJ14导体与电器选择设计技术规定SDJS高压配电装置设计技术规定SDJ9电气测量仪表装置设计技术规程SDJ7电力设备过电压保护设计技术规程SD334高压带电显示装置技术条件三、使用环境条件1、周围空气温度,上限+40,下限-10,最大日温差:25K.2、海拔高度:不大于100Om.凡海拔超过100Om的地方,按JB/Z102“高压电器使用于高海拔地区的技术要求”规定处理.3、环境相对湿度：日平均不大于95%,月平均不大于90%.4、地震烈度不超过8度,水平加速度O.25g,垂直加速度0.15g,安全系数大于L67.5、安装场所:户内6、周围空气不受腐蚀性或者可燃气体、水蒸气等明显污染.7、无严重污秽化学腐蚀及经常性剧烈振动.四、要紧技术参数:额定电压(kV)10最高工作电压(kV)12工频耐受电压(kV)42(Imin)冲击耐受电压(kV)75额定频率(HZ)50额定电流（八）630-3150额定热稳固电流(kA4S)16-50额定动稳固电流(kA)40-125额定短路开断电流(kA)16-50额定短路开合电流(kA)40-125分合闸与辅助回路的额定电压(V)直流24,30,48,60,110,220,交流110,220防护等级IP4X五、结构1、概述KYN28A-12中置式开关柜由柜体与中置式可抽出部件(手车)两部分构成.柜体内部被分隔为断路器室、母线室、电缆室与继电器仪表室四个隔室.隔室之间的防护等级IP20,外壳防护等级为IP40.其中断路器室与电缆室之间的隔板在手车移出后可抽出柜外，电缆室的高度可增至1000mm,故人员可进柜内检修或者接线.因而开关柜可背靠背或者靠墙安装,可节约配电室的面积.2、外形尺寸:宽*深*高=800(1000)mm*1500(1660)三*2300mm3、壳体KYN28A-12中置式开关柜的外壳、内部结构件与隔板全部使用进口敷铝锌钢板经CNC机床加工及多重折边,用拉钾螺母与高强度螺栓连接组合而成，外形美观，机械强度好，加工精度高。由于敷铝锌钢板的自愈性，加工断面及全部平面不用进行任何涂装，即永久性抗腐蚀，特别适用于铁路、化工、电站、石化等企业使用。4、手车(可移开部件)4. 1可移开部件根据不一致用途可分为断路器手车、电压互感器手车、计量手车与隔离手车等四种。由于柜体、导轨、手车加工精度高，同规格手车可百分之百地自由互换。4.2可移开部件即手车高度约为开关柜总高度的1/3,且为中置式，体积小联锁可靠，检查维修方便。底部装有蜗轮、蜗杆推进机构，操作人员可方便地摇进摇出。4. 3手车在柜体内有实验与工作二个位置,每一位置都分别有定位装置。手车处于二个位置时，显示灯分别显示其位置。由于机械联锁可靠，只有按防误程序才能进行操作。联锁机构保证手车只有在试验位置或者工作位置时断路器才能进行合闸，而断路器只有在分闸状态下，手车才能移动。5、隔室筑斐料下黄就在筑龙网断路器隔室位于柜体的前中部，隔室的下部两侧装有导轨，用于承载手车。隔室的后壁上装有遮闭上下静触头盒的活门。当手车从隔室与试验位置推进到工作位置的过程中，活门靠联锁机构自动打开；当手车反方向移动时活门自动闭合。同时上下活门不联动，检修时可锁定带电侧活门，从而保证检修人员不触及带电体。当断路器室门关闭时，手车同样能够操作，通过门上观察窗能够看到手车所处位置、断路器分合闸及储能状况。5. 2母线隔室5.2.1母线隔室位于柜体后部上方。高压母线排符合IEC694且母线全绝缘，包含接头部分，使用高压绝缘支架，全封闭在高压开关柜的母线室内，用可拆装的隔离挡板挡住母线室，防止误入。5. 2.2母线排是刚性硬拉高导电的电解铜,其截面能满足连续的负荷电流，并能承受在短路电流条件下力的冲击，符合IEC431的有关标准，母排接点确保有效的导电与牢固的连接，联接处防腐。母线标明相别的颜色：A、B、C相分别为黄、绿、红色。5. 2.3支撑母排的绝缘子能满足机械及电气要求。通常母线外部均用热塑套管覆盖，静触头座使用不饱与聚脂树脂材料绝缘保护。开关柜联拼时贯穿主母线呈品字形或者一字形排列并用绝缘套管固定，当开关柜内部出现故障电弧时可阻止蔓延到邻柜。5.3电缆隔室5.3.1电缆隔室位于柜体下部。电流互感器与接地开关装于该室的后壁，避雷器安装于该室的底部。电缆在开关柜后部连接，其接点高于地坪270Omnb便于电缆终端盒的安装。电缆底部进线处使用金属板绝缘，当电缆进入开关柜的基础时，满足IEC的防护标准。5.3.2进出开关柜的电缆每相可并接13根单芯电缆，特殊情况下每相可并接6根单芯电缆。联接电缆的柜底配制开缝的可卸式非金属封板或者不导磁金属封板，确保了施工方便C5.4继电器仪表室5.4.1继电器仪表室位于柜体前部上方。该室可装继电保护元件、仪表、带电监察指示器与其他二次元件。操纵线路敷设在有足够空间的线槽内，并有金属盖板，可使二次线与高压室隔开。该室左侧有为操纵小线预留的进出线槽，开关柜内部的操纵线敷设在右侧。该室顶板上还留有小母线穿越孔，接线时，仪表室顶盖板能够翻转，以便于小母线的安装。5.4.2端子排与继电器能够在同一室内，便于接线。开关柜内部联接每个功能单元的导线，务必在端子排上接口，所有的端子排将提供可靠的连接形式，并留有一定的备用端子。每根导线将固定在专用端子上，并根据需要使用连接片进行多根导线的联接，不一致电压、电流的端子板分组隔离，且同时标明电流、电压额定值。所有不与主回路连接的小线，都使用同一种醒目的颜色在端子处标有标记,供电流测量回路用的端子将带有可短路的试验端子排（供测试用）。5.4.3连接操纵、保护及仪表设备的导线截面为：操纵回路不小于1.52;电流测量回路不小于2.5rnL柜内导线编织整齐并夹紧，走向横平竖直，且不管去哪都有标号。柜内每个电缆端子配线都带一个标志符号建筑荏料下载就在筑龙网以核对电缆的自身用途，从而形成完整的电气配线系统。6、防止误操作联锁装置6.1 仪表室门上装有提示性的按扭或者kk型转换开关，以防止误合、误分断路器。6.2 断路器手车在试验或者工作位置时，断路器才能进行分合闸操作，而在断路器合闸后，手车无法移动，防止了带负荷误推与误拉手车。6. 3联锁装置既防止带电误合接地开关,又防止接地开关处于闭合位置时关合断路器。6.4接地开关处于分闸位置时，下门及后门都无法打开，防止了误入带电间隔。6. 5断路器手车确实在试验或者工作位置而没有操纵电压时,断路器手车的合闸机构便被电磁锁锁定，因而仅能手动分闸，而不能合闸。6.6 断路器手车在工作位置时，二次插头被锁定不能拔除。6.7 柜体可装电气联锁，接地开关操作机构上可加装电磁铁锁定装置。7、接地连接性与可靠性7.1 由于柜体用敷铝锌板制造与连拼一体,加之设于电缆室的接地铜排与壳体及接地元件可靠相连并贯穿各柜,全系统的接地连续性与可靠性优越，确保操作与维修人员触及柜体的安全。7.2 接地开关位于柜内，但其操作在开关柜前，接地开关使用手动操作，弹簧储能机构，借助于弹簧能量的释放实现快速闭合，而与操作人员的状态无关。接地开关在闭合与断开两位置均能锁扣，并能在开关柜前辨别。接地开关具有机械联锁的性能，防止断路器处于合闸状态时闭合接地开关或者接地开关处于闭合状态时，推进断路器等。8、带电显示装置带电显示装置不仅能够提示高压回路的带电状况,而且还能够与电磁锁配合，实现强制闭锁开关手柄、网门，从而防止带电关合接地开关与防止误入带电间隔，为安全运行提供多重保护。9、防止凝露与腐蚀为了防止在高湿度与温度变化较大的气候条件下产生凝露与腐蚀,断路器室与电缆室内可根据用户需要分别加装加热装置,与时驱散水蒸气及其他有害气体。10、泄压装置在断路器手车室、母线室与电缆室的上方均设有泄压装置，当断路器或者母线发生内部故障电弧时，柜内气压升高，装在门上的特殊密封圈把柜前面封闭起来，顶部的泄压金属板被自动打开，释放压力，排泄气体，以确保开关柜与操作人员的安全。11、绝缘11.1 高压开关柜中各组件及其支持绝缘件的绝缘爬电比距（高压电器组件外绝缘的爬电距离与最高电压之比）按凝露型考虑：相对地为：纯瓷绝缘不小于1.8cmkV,环氧树脂绝缘不小于2.0cm/kVo相间为:纯瓷绝缘不小于J3*L8cmkV,环氧树脂绝缘不小于J3*2.0cmkVo11.2 柜内相间对地的空气间隙：2125mm12、可移开部件（手车）的延伸轨道运输车当可移开部件（手车）需要移开柜外检修时，可用延伸轨道运输车接运。六、真空断路器选用常州森源生产的ZVS1-12真空断路器技术参数见下表：项目单位参数值额定电压kV10最高工作电压kV12额定绝缘水平Imin工频耐压kV42雷电冲击耐压kV75额定频率HZ50额定电流A630,1250,1600,2000,2500,3150额定开断电流（有效值）kA20,25,31.5,40额定关合电流（峰值）kA50,63,80,1004S热稳固电流（有效值）kA20,25,31.5,40额定动稳固电流（峰值）kA50,63,80,100操作顺序分-3min-合分-3min一合分自动重合闸操作顺序分-0.3S-合分-3Inin-合分合闸时间mS75分闸时间mS65燃弧时间mS15开断时间mS65合闸及跳闸机构电源电压V交、直流220V,HOV额定电流开断次数次200（¼篥髓辆三A,短路电流开断次数冬250蝴¾3七、试验1、本公司KYN28A-12金属铠装中置式中压开关柜经沈阳高压开关试验测检验中心试验，通过了技术条件规定的型式试验项目，并通过了产品鉴定。2、KYN28-12中置式开关柜出厂前须经专门检验人员按下列项目进行检查：通常检查：机械、电气操作试验；保护电路正确性检查；功能单元互换性检查；介电强度试验（打耐压）。试验检查合格后才能挂合格证书。3、产品制造过程中需方可随时派员到厂监造。每批产品制造完工经专门检验合格并挂合格证之后，邀请需方派员到厂点验，力图把问题处理在厂内，确保开箱合格率达100虬建筑荏料下载就在筑龙网四、直流电源屏技术方案书1、设备设计、制造引用标准ZBK45017-90电力系统用直流屏通用技术条件DL/T5044-95火力发电厂、变电所直流系统设计技术规定JB/T8456-1996低压直流成套开关设备GB50171-92电气装置安装工程盘，柜及二次回路接线施工及验收规范DL/T459-2000电力系统直流电源柜订货技术条件DL/T5120-2000小型电力工程直流系统设计规程DL/T781-2001电力用高频开关整流模块DL/T856-2004电力用直流电源监控装置DL/T724-2000电力系统蓄电池直流电源装置运行与保护技术规程DL/T5044-2004电力工程直流系统设计技术规程DL/T637-1997阀控式铅酸电池订货技术条件以上标准发生冲突时，按高标准执行。2、设备使用环境条件2.1使用场所：户内；2.2海拔高度：1000米以内；2.3环境温度：空气温度不高于40,不低于-5°C（电池容量按25时计算）;2.4相对湿度：空气最大相对湿度不超过90%（相当于空气温度20±5。C时）；2. 5地震烈度：8度；2.6电源条件：电压：380V±10%,三相四线制；频率：50Hz±2%o3、直流系统技术规格：3. 1要紧电气参数3.Ll直流标称电压:220V；3.L2直流额定电压:230V；3.L3单个电源模块额定输出电流：10A；3.L4单套充电装置电源模块数量：3个；3.1.5单套充电装置额定输出电流：30A；3L6直流系统充电装置数量：1套；3.1.7直流系统电源模块数量：3个；3.1.8直流系统接线方式：双进双充一控接线方式；3.L9蓄电池容量：100Ah/组,两组；3L10蓄电池类型：阀控式密封免保护铅酸蓄电池；3.1.11蓄电池个数:12V/只、18只/组；3.L12工作噪音：50dB;3.1.13模块均流度:±5%;3L14充电模块频率:70KHz;I筑炎料下我就在筑龙网3.1.16直流模块输出电压范围：198286VDC；3.1.17操纵母线电压波动范围：W额定值的±5%；3.2系统特点3.2.1充电浮充电装置使用新民公司的微机型高频开关电源模块，可靠性高；使用N+1备份冗余设计，单个模块故障后可自动退出工作，并可选带电插拔型，保护方便。3.2.2使用大屏幕触摸屏监控器，功能全面，性能稳固；全汉化显示,操作简单方便。32.3系统使用微机监控装置，有充电、浮充电、均衡充电功能，自动完成对电池的管理，可实现均、浮充自动转换；具有过电压、欠电压及过电流保护及故障报警功能；可实现“四遥”功能，做到真正的无人职守。3.2.4为提高电池使用寿命，直流系统配有蓄电池温度补偿功能。3.2.5系统使用两路交流电源供电方式，两路电源可自动切换并互锁，可任意指定主电源。3.2.6系统实时监测母线对地绝缘电阻，母线接地时能及时告警并准确推断接地的母线类型。3.2.7系统具有母线电压监察功能，包含操纵母线电压、合闸母线电压及电池组电压。3.2.8可监视直流系统重要位置熔断器、开关的状态位置，熔断或者跳闸时能及时发出告警信息。3.2.9系统具有馈出支路接地选线功能，支路接地后能发出告警信息。3.2.10系统故障信息丰富，方便现场人员熟悉故障信息，并具有历史故障信息储存功能。3.2.11监控系统提供标准的RS232、RS485通讯口，可方便与上位机通讯。3.2.12使用国际标准的通讯规约，方便实现“四遥”功能。3.2.13蓄电池使用德国阳光10年免保护蓄电池。3. 2.14设备在正常运行中，在冲击放电时，直流母线电压不低于直流标称电压的90虬4. 2.15交流电源失电，直流母线可无间断连续供电。3. 2.16设备在正常运行时，各部件的温升不超过DL/459的要求。4、要紧构成部件功能描述4.1高频电源模块高频电源模块是直流系统核心部件,三相交流电源经EMI滤波器输入到工频整流电路，将交流整流为脉动的直流输出，通过无源功率因数校正（PFC）电路，将脉动的直流转换为平直的直流电流；DC/AC高频逆变器将直流转换为高频交流电源,通过高频整流电路将高频的交流转换为高频脉动的直流，此直流通过高频滤波后输出。其中，DC/AC高频变换电路在脉宽调制（PWM）电路的操纵下通过调整变换电路的脉冲宽度，以实现电压的调整（包含稳压与电压整定）。整个充电模块在监控系统的监控下工作，包含模块的保护、电压调整等。4. 1.1交流输入特性输入电压:380V±10%C,三相四线制;I筑炎料下我就在筑龙网输入频率：50Hz±2%；功率因数：20.92；效率：20.94；4. 1.2直流输出特性输出电压范围：198-286VDC；额定输出电流：10A；电压上升时间：3-8秒；输出恒流范围：（10%110%）Ie；稳流精度：±1%;负载电压纹波系数：±0.5%；稳压精度:W±0.5%；温度系数（1/）：±0.2%0；4.1.3模块保护特性输出短路回缩：回缩电流W±40%额定电流，可恢复；输出过压保护：291±4VDC（也可由监控模块设置）；输出欠压告警：194±4VDC;输入过压保护点：480±5VAC,可恢复，回差5-15V；输入欠压保护点：318±5VAC,可恢复，回差10-20V；过温保护：过温保护点为85,降温后可恢复；缺相保护：可恢复；4.1.4、 模块监控功能遥信功能：将模块的保护信号（交流过、欠压，缺相，输出过、欠压，模块过温等信号）与故障信号传递2I筑斐料下费就在筑龙网遥测功能：测量电源模块的输出电压、电流，送模块表头显示并上报监控单元。遥调功能：根据监控单元的命令，操纵电源模块的输出电压；根据监控单元的命令，在10%TO0%范围内调节电源模块的输出电流限流点；同时具备手动操纵功能，能够屏蔽监控单元的操纵。遥控功能：根据监控单元的命令，操纵电源模块的开/关机，均/浮充转换。显示功能：电源模块监控板操纵电源模块的LED表头显示模块的输出电流、电压。4.2监控系统监控模块在直流系统中，对充电模块、交流检测单元、直流检测单元、开关量单元、绝缘检测单元等下级智能设备实施数据采集并加以显示；亦可根据系统的各类设置数据进行报警处理、历史数据管理等动作；根据不一致的情况实行电池管理、输出操纵与故障回叫等操作；监控模块还能够实现与后台的通讯，实现“四遥”功能。4. 2.1要紧性能特点 性能齐全的检测功能，系统包含主监控、交流检测单元、直流检测单元、开关量单元、绝缘检测单元，能够精确的监测系统各类运行参数; 严密的操纵功能，包含对电池的智能化充放电管理（严格操纵电池充电电压电流，延长电池使用寿命）、智能型交流双路自动切换、模块建筑荏料下载就在筑龙网开关机与电压电流操纵;友好的人机界面，大屏幕液晶
