某工程临时用电施工组织设计.docx

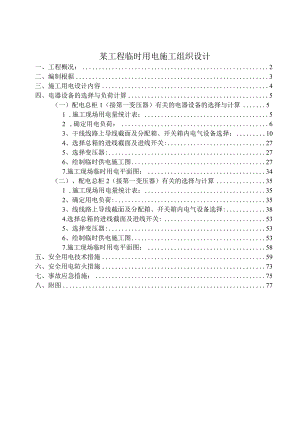

某工程临时用电施工组织设计一、工程概况：2二、编制根据3三、施工用电设计内容4四、电器设备的选择与负荷计算5（一）配电总柜1（接第一变压器）有关的电器设备的选择与计算51 .施工现场用电量统计表：52 ,确定用电负荷：63、干线线路上导线截面及分配箱、开关箱内电气设备选择：104、选择总箱的进线截面及进线开关:275、选择变压器:276、绘制临时供电施工图277.施工现场临时用电平面图：34（二）、配电总柜2（接第一变压器）有关的选择与计算351 .施工现场用电量统计表：352、确定用电负荷:353、线线路上导线截面及分配箱、开关箱内电气设备选择:384.选择总箱的进线截面及进线开关:535、选择变压器:536、绘制临时供电施工图537.施工现场临时用电平面图：58五、安全用电技术措施59六、安全用电防火措施73七、事故应急措施：75八、附图77一、工程概况:1、工程名称：东海泰禾广场B地块19#楼、20#楼、21#楼工程2、建设单位：泉州连禾置业有限公司3、建设地点：泉州市东滨大道西侧，经三路东侧，纬五路北侧，泉秀东路南侧4、设计单位：嘉博（福建）联合设计有限公司5、监理单位：福州中博建设进展有限公司6、施工单位：中城建设有限责任公司7、建设规模：总建筑面积为13222811）2°其中地上建筑面积（田#、20#、21#楼）为：107145m2,地下室建筑面积为：2508311f°本工程地上部分有2座高层塔楼带一个5层的大底盘裙房构成，其中19#楼塔楼为27层、建筑高度为119.5m的超高层办公楼；20#楼塔楼为24层、建筑高度为99.5m的高层酒店；21#楼裙房为5层、建筑高度为22.5m的商业及酒店配套服务用房。地下室共2层，其中地下1层为商业、酒店配套服务用房及设备用房，地下2层为机动车库及设备用房。本工程电源线引入工地临时配电室，甲方提供的电源为三相四线220/380,变压器容量63OkVA,拟使用TN-S三相五线制接零保护系统，三级配电，二级漏电保护。二、编制根据1£低压配电设计规范GB50054-2011中国建筑工业出版社2£建筑工程施工现场供电安全规范GB50194-2014中国建筑工业出版社3£通用用电设备配电设计规范GB50055-2011中国建筑工业出版社4£供配电系统设计规范GB50052-2009中国建筑工业出版社5£施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社6£电气装置安装工程接地装置施工及验收规范GB50169-20067£建筑物防雷设计规范GB50057-20108£建筑施工安全检查标准JGJ59-20119£低压配电设计规范GB50054-201110£建筑施工组织设计规范GB50502-200911£本工程施工图纸12£本工程的施工组织设计及现场情况三、施工用电设计内容1、现场勘探及初步设计：(1)本工程所在施工现场范围内施工前无各类埋地管线。(2)现场设两电压器630KVA,设2个总配电柜，使用TN-S供电系统。(3)根据施工现场用电设备布置情况，总箱进线使用导线空气明敷/架空线路敷设，干线使用空气明敷/架空线路敷设，用电器导线使用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，使用三级配电，三级防护。(4)按照JGJ46-2012规定制定施工组织设计，接地电阻RW40根据现场实际情况结合工程施工平面图布置图中对各加工作业区、办公区的划分与布置所确定的变压器、机械设备的位置及施工机具的负荷分布情况，本工程按总配电柜一分配电箱一开关箱一用电设备逐级供电，实现三级配电的供电系统。所有配电柜(箱)电源线由W型塑料或者YC型橡套五芯电力电缆埋地、架空或者穿保护管敷设，开关箱至用电设备则根据实际需要使用五芯、四芯或者三芯电缆穿管敷设，确保TN-S接零保护系统的完整性。2.操作层使用分阶段供电：基础、地下室、主体13层阶段首先满足排水设备、基础钢筋焊接设备用电量较大的用电要求，如今将人货两用机供电回路、楼层竖向供电回路用于这些设备的用电，设置若干个移动分配箱，移动开关箱、焊接设备放置与作业区时务必用木板将用电设备与钢筋隔离，电源电缆敷设时务必架空或者有效的保护措施,杜绝随地明敷。待地下室完成，主体施工至23层时，竖向供电回路在楼层预留的管道或者电气井内敷设保护管(也可预埋专用线管)并在每层(或者隔层)设置T接箱,经T接箱向楼层分配箱供电，每(隔)层设置分配箱及照明箱，为操作层施工提供可靠的用电保证。3、线路敷设：1£主供电线路使用使用电缆埋地铺设，其中部分穿越道路埋地部分增设钢管保护。电线从电箱至所有用电设备均使用相应容量的橡胶电缆线，以保证用电安全。2£总箱至分箱的线路均使用埋地，埋地深度70Cm以上，在电缆的埋地线路上插牌标识，牌上书写“下有电缆4.备用电源：泉州区域内的电网相对比较稳固，固本工程不考虑使用备用电源。四、电器设备的选择与负荷计算(一)配电总柜1(接第一变压器)有关的电器设备的选择与计算1.施工现场用电量统计表：序号机具名称型号安装功率(kW)数量合计功率(kW)11#塔式起重机QTZ804514521#施工升降机SCD200/2002212232#施工升降机SCD200/2002212242#塔式起重机QTZ80451455木工圆锯MJ1043266木工圆锯MJ1065.52117插入式振动器ZX350.821.68钢筋弯曲机GW403269钢筋切断机QJ40721410交流电焊机BX3-200-223.4370.211灰浆搅拌机UJlOO2.224.412钢筋调直机GT6/141122213插入式振动器ZX701.52314碘铝灯15515高压汞灯351516白炽灯0.11001017荧光灯0.24082.确定用电负荷：(1)、塔式起重机Kx=0.3Cos=0.6tg=1.33将JC=40%统一换算到Jcl=25%的额定容量Pn=45kWPe=n×(JcJcl)l2×Pn=1X(0.4/0.25)1/2X45=56.92kWPjs=KxXPe=0.3X56.92=17.08kWQjs=PjsXtg=17.08X1.33=22.77kvar、施工升降机Kx=0.3Cos=0.6tg=1.33Pjs=0.3×22=6.6kWQjs=Pjs×tg=6.6×1.33=8.8kvar、施工升降机Kx=0.3Cos=0.6tg=1.33Pjs=O.3×22=6.6kWQjs=Pjs×tg=6.6×1.33=8.8kvar(4)、塔式起重机Kx=O.3Cos=O.6tg=1.33将JC=40%统一换算到JCI=25%的额定容量Pn=45kWPe=n×(JcJcl)l2×Pn=1X(0.4/0.25)1/2×45=56.92kWPjs=KxXPe=0.3X56.92=17.08kWQjs=PjsXtg=17.08X1.33=22.77kvar(5)、木工圆锯Kx=0.65Cos=0.6tg=1.33Pjs=0.65×6=3.9kWQjs=Pjs×tg=3.9×1.33=5.2kvar(6)、木工圆锯Kx=0.65Cos=0.6tg=1.33Pjs=0.65X11=7.15kWQjs=PjsXtg=7.15×1.33=9.53kvar(7)、插入式振动器Kx=0.3Cos=0.7tg=1.02Pjs=0.3X1.6=0.48kWQjs=PjsXtg=O.48×1.02=0.49kvar(8)、钢筋弯曲机Kx=0.65Cos=0.7tg=1.02Pjs=0.65X6=3.9kWQjs=PjsXtg=3.9×1.02=3.98kvar(9)、钢筋切断机Kx=0.65Cos=0.7tg=1.02Pjs=0.65X14=9.1kWQjs=Pjs×tg=9.l×1.02=9.28kvar(10)、交流电焊机Kx=0.5Cos=0.4tg=2.29将JC=50%统一换算到JCl=Io0%的额定容量Pn=SnXCos=23.4×0.4=9.36kWPe=n×(JcJcl)l2×Pn=3X(0.5/1)1/2X9.36=19.86kWPjs=KxXPe=0.5×19.86=9.93kWQjs=PjsXtg=9.93×2.29=22.75kvar(11)、灰浆搅拌机Kx=0.5Cos=0.55tg=1.52Pjs=0.5X4.4=2.2kWQjs=Pjs×tg=2.2×1.52=3.34kvar(12)、钢筋调直机Kx=0.65Cos=0.7tg=1.02Pjs=0.65X22=14.3kWQjs=Pjs×tg=14.3×1.02=14.59kvar(13)、插入式振动器Kx=0.3Cos=0.7tg=1.02Pjs=0.3×3=0.9kWQjs=PjsXtg=0.9×1.02=0.92kvar(14)、碘鸨灯Kx=0.3Cos=0.7tg=1.02Pjs=0.3×5×l=1.5kWQjs=PjsXtg=1.5×1.02=1.53kvar(15)、高压汞灯Kx=0.6Cos=O.7tg=1.02Pjs=0.6×15×l.1=9.9kWQjs=PjsXtg=9.9×1.02=10.1kvar(16)、白炽灯Kx=1Cos=1tg=OPjs=l×10×l=10kWQjs=PjsXtg=10×0=Okvar(17)、荧光灯Kx=O.2Cos=O.8tg=O.75Pjs=0.2×8×1.2=1.92kWQjs=PjsXtg=1.92×0.75=1.44kvar(18)总的计算负荷计算，总箱同期系数取Kx=0.8总的有功功率Pjs=Kx×Pjs=0.8×(17.08+6.6÷6.6+17.08+3.9+7.15+0.48+3.9+9.1÷9.93+2.2÷14.3+0.9+1.5÷9.9+10+1.92)=98.024kW总的无功功率Qjs=Kx×Qjs=0.8×(22.77+8.8+8.8+22.77+5.2+9.53+0.49+3.98+9.28+22.75+3.34+14.59+0.92+1.53+10.1+0+1.44)=117.03kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(98.0242+117.032)1/2=152.659kVA总的计算电流计算Ijs=Sjs(1.732×Ue)=152.659/(1.732X0.38)=231.947A3i干线线路上导线截面及分配箱、开关箱内电气设备选择：3.1、1#干线线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应参照平面图与系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设使用铝橡皮绝缘导线空气明敷/架空线路，室外架空铝导线按机械强度的最小截面为16mm20(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取1):D计算电流Kx=1Cos=0.6tg=1.33Ijs=KxXPe/(1.732×Ue×Cos)=1X56.92/(1.732X0.38X0.6)=144.14Aii)选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii)选择电气设备选择开关箱内隔离开关为DZlO-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(2)、施工升降机开关箱至施工升降机导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=Kx×Pe/(1.732×Ue×Cos)=1×22(1.732×0.38×0.6)=55.71Aii)选择导线选择XLF-4X16,空气明敷/架空线路时其安全载流量为64A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ10-100/3,其脱扣器整定电流值为Ir=80A,漏电保护器为DZ15L-10030o(3)、施工升降机开关箱至施工升降机导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取1)：D计算电流Kx=1Cos=0.6tg=1.33Ijs=Kx×Pe/(1.732×Ue×Cos)=1×22(1.732X0.38X0.6)=55.71Aii)选择导线选择XLF-4X16,空气明敷/架空线路时其安全载流量为64A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ10-100/3,其脱扣器整定电流值为Ir=80A,漏电保护器为DZ15L-10030o(4)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取1)：i）计算电流Kx=1Cos=0.6tg=1.33Ijs=KxXPe/(1.732×Ue×Cos)=1×56.92/(1.732×0.38×0.6)=144.14Aii)选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(5)、1号动力分箱至第1组电机(塔式起重机、施工升降机)的开关箱的导线截面及分配箱内开关的选择D计算电流塔式起重机Kx=0.3Cos=0.6tg=1.33Ijs=Kx×Pe×(1.732XUeXCos)=0.3X56.92X1/(1.732X0.38×0.6)=43.24A施工升降机Kx=0.3Cos=0.6tg=1.33IjS二KXXPeX台数/(1.732XUe×Cos)=0.3×22×1/(1.732X0.38×0.6)=16.71AIjS(I组电机)=59.96A该组中最大的开关箱电流Ijs=144.14A由于该组下有多个开关箱，因此最大电流需要乘以Ll的系数两者中取大值IjS=I44.14XLl=I58.56Aii)选择导线选择XLF-4X70，空气明敷/架空线路时其安全载流量为161A。iii)选择电气设备选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(6)、2号动力分箱至第1组电机(施工升降机、塔式起重机)的开关箱的导线截面及分配箱内开关的选择i)计算电流施工升降机Kx=0.3Cos=0.6tg=1.33Ijs=KxXPeX台数/(L732XUeXCos)=0.3×22×1/(1.732X0.38×0.6)=16.71A塔式起重机Kx=0.3Cos=0.6tg=1.33Ijs=Kx×PeX台数/(L732XUe×Cos)=0.3×56.92×1/(1.732X0.38×0.6)=43.24AIjS(I组电机)=59.96A该组中最大的开关箱电流口$二144.14人由于该组下有多个开关箱，因此最大电流需要乘以Ll的系数两者中取大值IjS=I44.144L1=158.56Aii)选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。iii)选择电气设备选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(7) 1号动力分箱进线及进线开关的选择i)计算电流Kx=O.3,Cos=O.7Ijs=KxXPe/(1.732×Ue×Cos)=O.3×67(1.732×0.38×0.7)=43.63A该分箱下最大组线电流IjS=I58.56A两者中取大值Ijs=158.56Aii)选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。iii)选择电气设备选择分配箱内开关为DZlo-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(8) 2号动力分箱进线及进线开关的选择D计算电流Kx=0.3,Cos=0.7Ijs=KxXPe/(1.732×Ue×Cos)=0.3×67/(1.732X0.38X0.7)=43.63A该分箱下最大组线电流Ijs=158.56A两者中取大值Ijs=158.56ii)选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。iii)选择电气设备选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(9) 1号干线导线截面及出线开关的选择D计算电流：按导线安全载流量：Kx=O.6,Cos=O.7Ijs=Kx×Pe(1.732×Ue×Cos)=O.6×134/(1.732×0.38×0.7)=174.51A该干线下最大的分配箱电流IjS=I58.56A由于该干线下有多个分配箱，因此最大电流需要乘以LI的系数选择的电流IjS=I74.51×1.1=191.96A按同意电压降：S=KxX(P×L)CU=0.6×8710(46.3X5)=22.575mm2选择XLF-4X95,空气明敷/架空线路时其安全载流量为197A。ii)选择出线开关1号干线出线开关选择DZlO-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o3.2、2号干线线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应参照平面图与系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设使用铝橡皮绝缘导线空气明敷/架空线路，室外架空铝导线按机械强度的最小截面为16m2°(1)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取1)：D计算电流Kx=1Cos=0.6tg=1.33Ijs=Kx×Pe/(1.732×Ue×Cos)=1×3(1.732X0.38X0.6)=7.6Aii)选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。室外架空铝芯导线按机械强度的最小截面为16mn2,满足要求。iii）选择电气设备由于开关操纵2台用电器，开关的电流为卜=7.60乂2.00（台数）=15.19Ao选择开关箱内隔离开关为DZ5-20/3,漏电保护器为DZ10L-2503o（2）、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱下列用电器启动后需要系数取1）：D计算电流Kx=1Cos=0.6tg=1.33Ijs=KxXPe/（1.732×Ue×Cos）=1×5.5（1.732×0.38X0.6）=13.93Aii）选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵2台用电器，开关的电流为1厂13.93义2.00（台数）=27.86Ao选择开关箱内隔离开关为DZ5-20/3,漏电保护器为DZ10L-2503o（3）、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱下列用电器启动后需要系数取1）:i）计算电流Kx=1Cos=0.7tg=1.02Ijs=Kx×Pe/（1.732×Ue×Cos）=l×0.8（1.732×0.38×0.7）=1.74Aii）选择导线选择XLF-4X70，空气明敷/架空线路时其安全载流量为161A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵2台用电器，开关的电流为Ir=L74X2.00（台数）:3.47Ao选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o（4）、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱下列用电器启动后需要系数取1）：D计算电流Kx=1Cos=0.7tg=1.02Ijs=KxXPe/（1.732×Ue×Cos）=1×3（1.732×0.38X0.7）=6.51Aii）选择导线选择XLF-4X95,空气明敷/架空线路时其安全载流量为197A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵2台用电器，开关的电流为正二6.51X2.00（台数）=13.02Ao选择开关箱内隔离开关为DZ5-20/3,漏电保护器为DZ10L-2503o（5）、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱下列用电器启动后需要系数取1）:i）计算电流Kx=1Cos=0.7tg=1.02Ijs=Kx×Pe/（1.732×Ue×Cos）=1×7（1.732×0.38×0.7）=15.19Aii）选择导线选择XLF-4X16,空气明敷/架空线路时其安全载流量为64A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵2台用电器，开关的电流为Ir=1519义2.00（台数）=30.39Ao选择开关箱内隔离开关为DZ5-20/3,漏电保护器为DZ15L-10030o（6）、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱下列用电器启动后需要系数取1）：i）计算电流Kx=1Cos=0.4tg=2.29Ijs=KxXPe/（Ue×Cos）=1×19.86/（0.38X0.4）=130.63Aii）选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵3台用电器，开关的电流为Il130.63X3.00（台数）二391.89Ao选择开关箱内隔离开关为DZ10-600/3,其脱扣器整定电流值为Ir=480Ao（7）、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择（开关箱下列用电器启动后需要系数取1）：i）计算电流Kx=1Cos=0.55tg=1.52Ijs=KxXPe/（1.732×Ue×Cos）=1×2.2/（1.732×0.38X0.55）=6.08Aii）选择导线选择XLF-4X16,空气明敷/架空线路时其安全载流量为64A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵2台用电器，开关的电流为1厂6.08X2.00（台数）=12.16Ao选择开关箱内隔离开关为DZ5-20/3,漏电保护器为DZ15L-10030o（8）、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱下列用电器启动后需要系数取1）:D计算电流Kx=1Cos=0.7tg=1.02Ijs=Kx×Pe/（1.732×Ue×Cos）=1×11/（1.732X0.38X0.7）=23.88Aii）选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵2台用电器，开关的电流为Ir=2388X2.00（台数）=47.75Ao选择开关箱内隔离开关为DZ5-50/3,漏电保护器为DZ10L-2503o（9）、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱下列用电器启动后需要系数取1）：i）计算电流Kx=1Cos=0.7tg=1.02Ijs=Kx×Pe/（1.732×UeXCos）=1×1.5/（1.732×0.38×0.7）=3.26Aii）选择导线选择XLF-4X16,空气明敷/架空线路时其安全载流量为64A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵2台用电器，开关的电流为1厂3.26X2.00（台数）=6.51A0选择开关箱内隔离开关为DZlOTOo/3,其脱扣器整定电流值为Ir=80A,漏电保护器为DZ15L-10030o（10）、3号动力分箱至第1组电机（木工圆锯、木工圆锯、插入式振动器、钢筋弯曲机、钢筋切断机、交流电焊机、灰浆搅拌机、钢筋调直机、插入式振动器）的开关箱的导线截面及分配箱内开关的选择i）计算电流木工圆锯Kx=0.65Cos=0.6tg=1.33Ijs=KxXPeX台数/(1.732XUe×Cos)=0.65×3×2(1.732×0.38×0.6)=9.88A木工圆锯Kx=0.65Cosz0.6tg=1.33Ijs=KxXPeX台数/(L732XUe×Cos)=0.65×5.5X2/(1.732×0.38×0.6)=18.IlA插入式振动器Kx=0.3Cos=0.7tg=1.02Ijs=KxXPe义台数/(1.732XUe×Cos)=0.3×0.8×2(1.732X0.38×0.7)=1.04A钢筋弯曲机Kx=0.65Cos=0.7tg=1.02Ijs=KxXPe义台数/(1.732XUe×Cos)=0.65×3×2(1.732×0.38×0.7)=8.47A钢筋切断机Kx=0.65Cos=0.7tg=1.02Ijs=KxXPeX台数/(1.732XUe×Cos)=0.65×7×2(1.732×O.38×O.7)=19.75A交流电焊机Kx=0.5Cos=0.4tg=2.29Ijs=Kx×PeX台数/(Ue×Cos)=0.5×19.86×3(0.38×0.4)=195.94A灰浆搅拌机Kx=0.5Cos=0.55tg=1.52Ijs=Kx×PeX台数/(1.732XUe×Cos)=O.5×2.2×2(1.732XO.38×0.55)=6.08A钢筋调直机Kx=0.65Cos=0.7tg=1.02Ijs=KxXPeX台数/(L732XUe×Cos)=0.65×11×2(1.732×0.38×0.7)=31.04A插入式振动器Kx=0.3Cos=0.7tg=1.02Ijs=KxXPeX台数/(L732XUe×Cos)=0.3×1.5×2(1.732X0.38×0.7)=1.95AIjS(I组电机)=292.25A该组中最大的开关箱电流Ijs=391.89A由于该组下有多个开关箱，因此最大电流需要乘以Ll的系数两者中取大值Ijs=39L89×1.1=431.07ii)选择导线选择BLX-4X240,空气明敷/架空线路时其安全载流量为510A。iii)选择电气设备选择分配箱内开关为DZlO-600/3,其脱扣器整定电流值为Ir=480Ao(U)3号动力分箱进线及进线开关的选择i)计算电流Kx=0.6,Cos=0.7Ijs=KxXPe/(1.732×Ue×Cos)=0.6×57.4/(1.732×0.38×0.7)=74.75A该分箱下最大组线电流Ijs=431.07A两者中取大值Ijs=43L07Aii)选择导线选择BLX-4X240,空气明敷/架空线路时其安全载流量为510A。iii)选择电气设备选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为Ir=480Ao(12)2号干线导线截面及出线开关的选择i)计算电流：按导线安全载流量：Kx=0.7,Cos=0.7Ijs=Kx×Pe/(1.732×Ue×Cos)=0.7×57.4/(1.732×0.38×0.7)=87.21A该干线下最大的分配箱电流Ijs=43L07A选择的电流Ijs=431.07A按同意电压降：S=Kx×(P×L)CU=0.7×10719(46.3X5)=32.412mm2选择BLX-4X240,空气明敷/架空线路时其安全载流量为510A。ii)选择出线开关2号干线出线开关选择DZ10-600/3，其脱扣器整定电流值为Ir=480Ao33、3号干线线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应参照平面图与系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设使用铝橡皮绝缘导线空气明敷/架空线路，室外架空铝导线按机械强度的最小截面为16mm20(1)、碘铝灯开关箱至碘鸨灯导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取1):i)计算电流Kx=1Cos=0.7tg=1.02Ijs=Kx×Pe/(Ue×Cos)=1×1/(0.22×0.7)=6.49Aii)选择导线选择XLF-4X16,空气明敷/架空线路时其安全载流量为64A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii)选择电气设备由于开关操纵5台用电器，开关的电流为1厂6.49X5.00(台数)=32.47Ao选择开关箱内隔离开关为DZ5-50/3,其脱扣器整定电流值为Ir=40A,漏电保护器为DZ15L-10030o(2)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱下列用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.7tg=1.02Ijs=Kx×Pe/(Ue×Cos)=l×3(0.22X0.7)=19.48Aii)选择导线选择XLF-4X16,空气明敷/架空线路时其安全载流量为64A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵5台用电器，开关的电流为Ir=19.48X5.00（台数）=97.40Ao选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ15L-10030o（3）、白炽灯开关箱至白炽灯导线截面及开关箱内电气设备选择（开关箱下列用电器启动后需要系数取1）:D计算电流Kx=1Cos=1tg=0Ijs=KxXPe/（Ue×Cos）=l×0.1/（0.22×1）=0.45Aii）选择导线选择XLF-4X16,空气明敷/架空线路时其安全载流量为64A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵100台用电器，开关的电流为Ir=O.45X100.00（台数）=45.45Ao选择开关箱内隔离开关为DZlOTOo/3,其脱扣器整定电流值为Ir=80A,漏电保护器为DZ15L-10030o（4）、荧光灯开关箱至荧光灯导线截面及开关箱内电气设备选择（开关箱下列用电器启动后需要系数取1）:i）计算电流Kx=1Cos=0.8tg=0.75Ijs=Kx×Pe/（Ue×Cos）=l×0.2/（0.22×0.8）=1.14Aii）选择导线选择XLF-4X16,空气明敷/架空线路时其安全载流量为64A。室外架空铝芯导线按机械强度的最小截面为16mm2,满足要求。iii）选择电气设备由于开关操纵40台用电器，开关的电流为ILLI4X40.00（台数）=45.45A0选择开关箱内隔离开关为DZloTOO/3,其脱扣器整定电流值为Ir=80A,漏电保护器为DZ15L-10030o（5）、4号照明分箱至第1组照明灯具（碘鸨灯、高压汞灯、白炽灯、荧光灯）的开关箱的导线截面及分配箱内开关的选择i）计算电流碘鸨灯Kx=0.3Cos=0.7tg=1.02Ijs=Kx×PeX台数/(Ue×Cos)=0.3×l×5(0.22×0.7)=9.74A高压汞灯Kx=0.6Cos=0.7tg=1.02Ijs=Kx×PeX台数/(Ue×Cos)=0.6×3×5(0.22×0.7)=58.44A白炽灯Kx=1Cos=1tg=0Ijs=Kx×PeX台数/(Ue×Cos)=l×0.l×100(0.22X1)=45.45A荧光灯Kx=0.2Cos=0.8tg=0.75Ijs=Kx×PeX台数/(Ue×Cos)=0.2×0.2X40/(0.22X0.8)=9.09AIjS（I组灯具）=122.73A该组中最大的开关箱电流IjS=97.4A由于该组下有多个开关箱，因此最大电流需要乘以Ll的系数两者中取大值IjS=I22.73×1.1=135.OOAii)选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。iii)选择电气设备选择分配箱内开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(6)4号照明分箱进线及进线开关的选择D计算电流Kx=0.3,Cos=0.7Ijs=KxXPe/(1.732×Ue×Cos)=0.3×4.3/(1.732×0.38X0.7)=2.8A该分箱下最大组线电流IjS=135.00A两者中取大值Ijs=135.00Aii)选择导线选择XLF-4X70,空气明敷/架空线路时其安全载流量为161A。iii)选择电气设备选择分配箱内开关为DZ10-600/3,其脱扣器整定电流值为Ir=480Ao(7)3号干
