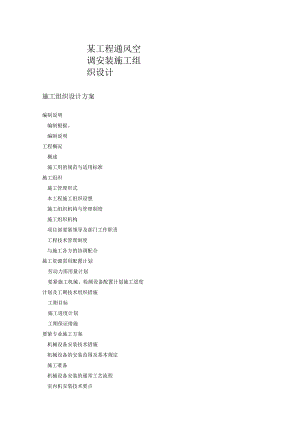

某工程通风空调安装施工组织设计.docx

某工程通风空调安装施工组织设计施工组织设计方案编制说明编制根据。编制说明工程概况概述施工用的规范与适用标准施工组织施工管理形式本工程施工组织设想施工组织机构与管理制度施工组织机构项目部要紧领导及部门工作职责工程技术管理制度与施工各方的协调配合施工资源需用配置计划劳动力需用量计划要紧施工机械、检测设备配置计划施工进度计划及工期技术组织措施工期目标施工进度计划工期保证措施要紧专业施工方案机械设备安装技术措施机械设备的安装范围及基本规定施工准备机械设备安装的通常工艺流程室内机安装技术要点室外机械安装技术要点风管制作、安装技术措施风管制作工艺要点风管安装技术要点管道安装技术措施制冷剂管道安装技术要点凝聚水管道安装技术要点系统气密性试验管道系统真空干燥电气安装施工技术措施电气安装工艺流程电气安装技术要点配电柜及配电箱安装技术要点电缆敷设技术要点施工配合系统调试方案及技术措施施工与检测配套设备、检测手段与验收方案要紧施工及检测设备风管应进行漏光检测对系统风管的检测风管还应进行漏风量测试系统气密性试验管道系统真空干燥验收方案施工质量技术组织措施质量手册质量职责合同评审施工准备文件资料的操纵材料采购的操纵施工过程的操纵检验与验收的操纵不合格、纠正与预防措施的操纵机械设备、检测设备的操纵内、外部沟通的操纵竣工验收与工程保修的操纵施工安全技术组织措施安全生产目标安全生产保证组织架构安全生产保证措施安全生产技术措施安全生产责任制安全教育与培训制度安全检查制度安全会议与安全活动伤亡事故报告与处理安全防护规程施工现场防火规定文明施工、环境保护技术组织措施通常规定大气污染的操纵措施水污染的操纵措施噪声的操纵措施射线的操纵措施施工现场环境卫生规定文明施工技术措施编制说明编制根据、招标文件、招标图纸、评标办法等；、施工现场情况调查资料；、国家、行业现行的有关施工技术规定、规范、标准；、设计技术标准。、我公司技术、装备、人员等经济技术综合能力。编制说明本工程施工组织设计方案是施工过程中应遵循的技术经济文件，施工过程中还应遵循下列有关要求：、国家有关规定、规范、技术标准；、设计院的施工图纸、设计说明等有关技术资料；、建设单位与工程监理单位提供的质量检查、监督大纲；、设备安装、使用说明、图纸及有关技术文件要求；、我公司质量管理体系程序文件要求。施工用的规范与适用标准、地铁设计规范、通风与空调工程施工质量验收规范、制冷设备、空气分离设备安装工程施工及验收规范、压缩机、风机、泵安装工程施工及验收规范、工业金属管道施工及验收规范、采暖与卫生工程施工及验收规范、工业设备及管道绝热工程设计规范、工业设备及管道绝热工程质量检验评定标准、现场设备工业管道焊接工程施工及验收规范、建筑电气工程施工质量验收规范、建筑安装工程施工质量验收统一标准施工组织施工管理形式我公司一直坚持项目法施工管理，项目法施工的基本特征是生产要素的优化配置与动态管理，其明显的优势是确保工程承包合同的实现，提高工程投资效益与施工企业自身的综合经济效益。我公司通过多年的实践与探索，项目法施工管理已经在我公司全面推广，并取得可观的经济效益。项目法施工的基本内容是：组建项目部；优化配置劳动力、施工机具与专业技术力量等生产要素;实行项目承包制，将责、权、利三者统一起来，充分调动职工的积极性。公司对项目部实行矩阵式管理。强化各专业职能处室的指导与监督作用，特别是质量、工期、成本、安全与文明施工的管理。项目经理受公司法定代表人委托，在工地现场代表公司协调与建设单位、设计代表与监理人员及施工各方的关系。项目经理由通过培训、并具有丰富经验的项目经理担任。本工程施工组织设想针对本工程的特点与工期、质量的要求，我们的主导思想是：遵循优质、高效、文明、安全的原则，配备精干的项目领导班子、配备技术优秀、作风过硬的施工人员，使用先进的技术手段与精良的施工机具，科学组织、合理安排，重点抓好铜管的焊接质量操纵，发挥我公司总体施工实力，确保本工程一次成优。施工准备前期，首先要认真熟悉施工图纸、技术规范、标准等技术资料，及早编写出工程项目的质量保证计划、施工组织设计及有关的施工工艺。及时组织施工机具、材料、人员，按计划进场，抓好生产及生活临时设施的建设，为工程的顺利施工奠定良好的基础。根据工程的总体要求，编制全面的施工作业计划，按施工节点操纵施工进度，为工程的如期完成制造条件。施工组织机构与管理制度施工组织机构本公司为一级施工企业，有雄厚的经济实力与先进的技术装备，施工、管理能力强。历年来承接的一大批高、大、难、急的工业建设工程项目，均一次试运成功，工程质量优良，得到了业主的高度赞赏。根据本工程情况，公司将委派具有丰富施工经验的同志担任本项目部的项目经理，由具有丰富的技术管理经验的同志担任项目总工程师，项目经理部相应配置工程技术部、质量安全部、材料设备部、劳资财务部、综合办公室等一套强有力的项目管理机构及专业能力强的工程技术人员，发挥专业施工的优势。项目经理领导下的项目部，作为本项目管理的组织机构，负责本工程从开工到竣工全过程的施工生产、质量、技术、安全管理，保证本工程的质量及工期达到建设单位的要求。项目部组织管理机构如图一。项目部要紧领导及部门工作职责项目经理，代表企业的法人代表对本工程全面负责，其职责为：图一施工现场组织架构图负责项目部的全面工作，决定项目资源配备，明确职能部门的管理职责，领导制定、贯彻、实施项目质量保证计划与施工进度计划，协调与建设单位、监理单位、各横向单位及公司职能部门之间的关系。项目副经理，负责协调组织施工生产管理与生产活动，贯彻项目部决定。协助项目经理协调与建设单位、监理单位与各方的关系。项目总工程师，全面负责施工过程的技术、质量、安全工作，协助项目经理开展管理工作。工程技术部，要紧负责编制项目施工进度计划，确保进度计划科学合理，负责生产调度、文明施工、技术管理，负责编制各专业施工方案等项工作。质量安全部，要紧负责工程质量预控、检测、隐蔽验收、技术复核、质量评定与技术资料的收集工作及施工现场安全动态管理，监督落实消防制度，环境保护等工作。材料设备部，要紧负责材料计划编制、材料采购、供应、管理工作；协调建设单位供应材料设备的管理与施工机具、检测设备的管理等项工作。劳资财务部，要紧负责预算、资金收支、成本核算、劳动力调配与劳动力分配等项工作。综合管理办公室，要紧负责办公供需、生活后勤、食堂卫生、宿舍文明及治安保卫等工作。工程技术管理制度为了保证本工程在施工过程中严格执行国家、行业有关技术规定、标准与规范，建立完善、规范的生产技术管理秩序，科学地组织开展各项技术工作，不断创新，使用新技术、新工艺、新设备,以确保本工程优质、高效、安全、文明的施工，特制定相应技术管理制度。技术体制与技术责任制O本工程项目部建立以项目总工程师为首的技术管理体系，在公司总工程师的领导下，全面负责本工程的技术管理，形成一个由公司总工程师一项目总工程师f专业施工员、质检员、安全员的三级技术管理责任制。O总工程师的要紧技术职责.掌握国家、行业等上级有关技术政策，熟悉关键性技术问题，并负责向施工员进行技术交底。.主持编制本工程的施工组织设计、审批施工方案。.主持图纸会审与工程技术交底，处理审批技术核定文件。.组织制定保证工程质量措施，安全措施与各类技术措施。.主持要紧工程的质量、安全检查，处理施工质量、安全事故与施工中的技术难题。.组织有关技术人员学习与贯彻上级颁发的各项技术标准、规定、施工验收规范、安全操作规程与各项技术管理制度。.组织项目部的技术革新与推广“四新”技术的应用，主持编写本工程的施工总结。.代表项目部参加本工程的质量验收工作及复验工作。O项目总工程师的要紧技术职责.学习施工图纸，掌握工程中的要紧技术要求。.向施工员及有关人员进行技术交底，制定有关工程施工技术措施，组织编写单位工程的施工方案并组织实施。.参加单位工程的设计交底、图纸会审。组织单位工程的图纸自审。.负责指导按照施工图纸、施工规范、操作规程、技术安全措施等进行施工。.参与单位工程的技术交底会议与处理施工队的质量、安全事故。,组织各施工员做好施工总结与技术革新工作，领导施工队的技术培训。.督促施工员进行质量评定。O质检员的职责.协助专业施工员贯彻执行质量体系文件，对所承建的工程质量负有监督管理责任。.严格按照规范、标准、验标及设计要求对实物质量进行日常监督、检查，参与质量评定。.预测预控质量事故的产生，及时提出与制定预防措施，参与小组活动。O专业施工员的技术职责.施工前务必认真学习图纸与有关技术资料，并负责向班组进行技术交底。.参加图纸的予审与会审。.编写通常工程的施工方案、施工方法及书面技术、质量安全交底资料。.深入现场，熟悉施工情况，具体指导施工操作。负责解决施工中的有关技术问题。.监督检查生产小组严格遵守操作规程，按照图纸与有关规范、标准进行施工。如遇解决不了的问题及时报告技术队长与有关人员求得及时解决。O安全员的职责.严格执行上级有关工程建设的安全施工管理有关规定与有关安全规程，实行施工现场安全标准化管理，重点作好防止高空坠落、物体打击、防止触电、火灾等事故发生。.贯彻执行项目部安全管理制度，广泛开展安全教育工作，作好分部、分项工程技术安全交底工作，监督检查特殊工种持证上岗。.对施工全过程实行安全监控，并落实整改事宜0.监督检查班组每日班前安全技术交底工作，现场人员安全防范设施的配戴、设置。.监督检查施工现场的施工用电，协助专职电工，做好现场用电的监护，防止触电事故发生。与施工各方的协调配合施工过程中积极主动的与房建施工，装修施工进行良好的配合，主动协调与房建、装修、机电安装单位之间的关系，认真做好深化设计，使得工序之间的影响降到最低。在房建施工过程中主动的与房建施工单位沟通，核对我方图纸与房建图纸中的尺寸是否一致，解决图纸之间的接口问题，避免施工过程由于接口不一致而造成工程的返工与影响工期。在装修过程中，主动的与装修单位沟通，核对我方图纸与装修图纸中的尺寸是否一致，特别是标高尺寸的操纵，使问题在施工前得到解决，不能由于相互之间的接口问题而影响施工与工期。在风管、冷冻水管及设备安装过程中，主动与机电安装单位沟通，解决风管、冷冻水管及设备排列与机电安装之间的矛盾，合理的排列各类管线及设备，使其排列整齐、美观，便于保护与保养,交出一个质量高、观感美的工程。各类管线的排列布置图如下附图1空调冷媒管0100通信X150- 融各管线进入房间管底标高气体灭火蒯80 »*«0100/一低压配电桥架300X00 箜网各管线进入房间管底标高一主风铁00X160nn二层以上走道管线断面布置示意图首层管线参照上图布置。施工中及时与施工各方积极配合，做好交叉施工的协调与配合，尽量减少相互之间的影响，合理、友善的解决施工中各类问题，本着互利互惠的原则，与施工各方共同解决施工中的接口与施工中出现的问题，使工程按期、保质、保量的完成，交给业主一个满意的工程。施工资源需用配置计划劳动力需用计划序号工种人数通风制作工通风安装工管道工焊工安装钳工起重工油漆保温工电工调试工合计以上工作人员的进、退场时间为大批量的进退场时间，实际施工过程中应有工人提早进场做施工准备，在完工后应留部分工人进行收尾工作。施工进度计划及工期技术组织措施工期目标根据业主提出的工期要求,结合我公司对广州市轨道交通五号车辆段及综合基地多联式商用空调设备采购（包安装）工程的懂得，与我公司的实力与技术优势，我公司承诺将招标文件中的工期提早天。施工进度计划空调施工进度计划表序号工序名称安装周期个月三月四月五月六月1施工准备及接口配合2测量放线3冷媒管道支吊架制作4冷媒管道安装5风管及配件制作、安装6凝聚水管道安装7冷媒管管道清洗8冷媒管管道试压9冷媒管管道保温1()室内机到货及安装11新风机到货及安装12室外机到货及安装13电线安装14风口安装15操纵器安装16电气接线17供电调试18系统调试19验收我公司可根据业主的要求调整空调施工进度计划，以习惯业主的工期要求，保证提早完成施工工期保证措施领导重视，全公司同心协力这是按期完成本工程的首要保证。为承接本工程，公司领导十分重视，先期进行了必要的施工技术装备准备，从技术资料的收集到机具配备、人员培训等系列工作均有条不紊的进行，一旦该工程中标，公司将能按要求组织机具、人员、设备进场，派出技术能力较强的施工班组进驻施工现场，掀起施工高潮，通过全体项目部施工人员的共同努力，确保工程按期交付业主投入运行。加强公司对项目的管理，强化队伍的组织建设，公司对本项目工程非常重视，表达在组织建设上是：公司决定将本工程列为公司的重点工程，并在公司内部成立本项目工程领导小组，由公司副总经理任组长，总工程师为技术主管，总体协调，统一指挥，使整个工程的各项工作完全处于本公司的直接操纵之下。公司将组建一个懂技术、善管理，团结一致、作风硬朗的领导班子，把荣获过多项优良工程称号的优秀管理人员与技术骨干抽调到工程项目部，施工力量要紧从各专业施工队中抽集，而且以班组长骨干力量为主，充实一线施工力量。周密的施工计划是保证工期的前提，在施工中实行施工进度计划的有效动态管理，根据施工总体计划要求，编制季、月、周作业计划，施工过程中更要及时平衡、协调，严格执行施工计划中的操纵点。在施工过程中坚持每周施工调度会制度，保证任务落实到人，保证材料设备及时供应，保证施工中发现的问题能及时得到处理，保证现场各方面的关系能及时协调。保证施工质量，是实现工期的最有力保证，因施工质量问题造成停工、返工，既浪费时间，又影响经济效益。因此严格执行质量标准，保证质量管理体系有效运行，及时发现质量隐患，不让不合格品流入下道工序，坚持行之有效的质量“三检”制度，这是如期实现工期目标的重要条件。为了保证工期，劳动力组织也是重要环节。我们将采取如下措施:一是要调动施工人员积极性，使用奖罚制、承包制等多种生产形式，积极开展小组活动，开展技术攻关与合理化建议活动等多种形式，积极开展技术革新与技术应用。二是用增加劳动力的办法，在必要时在关键性工序可适当增加作业班组，保持高速、连续施工。三是必要时适当延长劳动时间使用二班作业制，缩短施工周期。专业技术人员，应认真阅读图纸，熟悉施工环境，掌握施工工艺与技术质量要求。对重点技术问题及时与有关各方面沟通，将问题消除在施工之前，保证施工过程畅通。尽早编制出施工组织设计（实施细则）、专业施工方案等，做好技术交底，使每个参加施工的人员都清晰工程的要求与施工中应注意的事项，操纵好施工过程的质量。及时供应材料、设备，也是保证工期的重要方面。务必提早编制好材料采购、进场计划，特别是自行的采购材料，要保证采购资金，保证供货时间，并按标准的要求对材料采购、保管、发放进行严格的操纵。要紧专业施工方案机械设备安装技术措施机械设备的安装范围及基本规定本工程的机械设备安装要紧包含室内机、室外机、热交换器等，施工过程中应按机械设备安装的规程、规范要求进行施工。机械设备在安装之前要进行开箱检查，并形成了验收文字记录，参加人员为建设、监理等各方单位的代表。设备就位前应对其基础进行验收，合格后方可安装。施工准备技术人员务必认真熟悉施工图纸及有关技术资料，进行图纸会审，设备基础尺寸及位置应符合设计要求。技术人员务必对向施工人员进行技术、质量、安全交底，对设备安装施工工艺的操作方法进行明确，并应做好交底的记录。设备安装所使用的主料与辅料的规格、型号应符合设计规定，并具有出厂合格证明书及质量鉴定文件。按设计及设备安装有关规范的规定，配备符合要求的平垫铁与斜垫铁，每对垫铁均由平垫铁、斜垫铁组合而成，平垫铁放在下面，斜垫铁放在上面，垫铁之间应严密接触。橡胶减振装置与密封胶条其材质、规格、参数等应符合设计与设计安装说明的要求。设备安装前应对设备基础进行核验，其预埋铁件、地脚螺栓孔的位置与尺寸应正确，根据土建的轴线，在基础上弹出设备安装的纵横向中心线。根据现场的实际情况，制定合理的设备运输方法与设备吊装方案，并按方案组织实施，确保运输与吊装过程中的安全。机械设备安装的通常工艺流程设备开箱与清单f基础放线(设备定位)设备基础检验f设备定位f精度检测与调查一设备固定f折卸、清洗与装配一润滑与设备加油一调整与试运转一工程验收。室内机安装技术要点室内机安装的工艺流程确定室内机的安装位置划线定位打膨胀螺栓f固定室内机。安装方法及质量操纵O按设计的要求，将室内机安装在适当的位置，使室内所有角落都感受到同样的制冷效果。O室内机安装时要认真核对室内机型号，并保证留有足够的维修空间。O划出室内机安装的纵横向安装操纵线，安装悬吊室内机的悬吊螺栓。()用升降机将室内机升降将它吊起，送到安装位置的悬吊螺栓的位置，用悬吊螺栓将室内机固定，悬吊螺栓的螺母务必拧紧。()用水平仪检查室内机的水平度，确保室内机组悬吊成水平状态，纵横向水平度偏差小于。()室内机水平调好后，要将悬吊螺栓的螺母锁死。()室内机安装的高度与天花的高度应一致，与天花面的接合处呈直线状态，保证室内装修的良好效果。()吊顶内机组的安装，应在天花处留义的检查孔，以便于室内机组的保护与保养。广州地铁四号线空调室内机安装示意图室外机安装技术要点室外机安装的工艺流程基础检查f清理基础表面、划线一地脚螺栓及减振垫安装f室外机安装、找平、找正f试运转、检查验收。安装方法及质量操纵()参照图纸检查基础的标高与尺寸，将基础表面清理干净，在基础上划出室外机的安装基准线。()将设备吊至室外机的安装位置，吊装使用汽车吊。吊装过程中要做好室外机的保护，选用合适的吊索具进行吊装。O吊装过程中要认确实做好安全技术交底，统一指挥，确保吊装过程的安全。()清理地脚螺栓孔，按要求做好基础表面的处理，确保基础表面的平整度。()减震垫的安装。在室外机下面要安装减振垫，以减少室外机运转过程中振动对基础的影响，减震垫安装时，至少在两端各比室外机底座宽出。()将室外机安装在己经安装好的减震垫上，用螺栓将室外机固定在设备基础上，确保室外机的水平度与垂直度。()室外机安装时，应确保防止通风短路及足够的维修空间。O室外机安装在天面，为保证设备的安全，对设备要进行等电位接地，并与建筑的防雷接地网联通，使室外机不可能遭受雷电的袭击。要求。广州地铁黄阁站空调室外机安装示意图风管制作、安装技术措施风管制作工艺要点风管尺寸的核定。根据设计要求，图纸会审纪要，结合现场实测数据绘制风管加工草图，并标明系统风量、风压测定孔的位置。风管使用较角咬口、联合角咬口、按扣式咬角、咬口留量的大小、咬口宽度与重叠层数同使用机械有关。法兰加工划线下料时，应注意使焊成后的法兰内径不能小于风管外径。风管翻边应平整并紧贴法兰，应剪去风管咬口部位多余的咬口层，并保留一层余量，翻边四角不得撕裂，翻拐角边时，应拍打为圆弧形，涂胶时，应适量、均匀，不得有堆积现象。风管法兰的焊缝应熔合良好、饱满，无假焊与孔洞。法兰平面度的同意偏差为，同一批量加工的相同规格法兰的螺孔排列应一致，并具有互换性。广州地铁四号线风管安装示意图风管安装技术要点风管安装应符合下列规定()风管安装前，应清除内、外杂物，并做好清洁与保护工作。O风管安装的位置、标高、走向，应符合设计要求。现场风管接口的配置，不得缩小其有效截面。()连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧。()风管接口的连接应严密、牢固。风管法兰的整体材质应符合系统功能的要求，厚度不应小于，垫片不应凸入管内，亦不宜突出法兰外。O柔性短风管的安装，应松紧适度，无明显扭曲。()可伸缩性金属或者非金属软风管的长度不宜超过，并不应有死弯或者塌凹。O风管与穿过砖、碎墙风管的连接接口，应顺着气流方向插入，并采取密封措施。O风管的连接应平直、不扭曲。明装风管水平安装，水平度同意偏差，总偏差不应大于；明装风管垂宜安装，垂直度的同意偏差为，总偏差不应大于。暗装风管的位置应正确，无明显偏差。风管的支、吊架安装应符合下列规定()风管水平安装，直径或者长边尺寸不小于等于，间距不应小于，大于，不能大于。()风管垂直安装，间距不应大于，单根直管至少应有个固定点。O风管支、吊架宜按标准图集与规范选用强度与刚度相习惯的形式与规格。()支、吊架不宜设在风口、阀门、检查门及自控机构处，离风口或者插接管的距离不宜小于。O风管或者空调设备使用的可调隔振支、吊架的拉伸或者压缩量应按设计的要求进行调整。风管应进行漏光检测。检测时应利用有一定强度的安全光源。系统风管漏光检测时，光源可置于风管内侧或者外侧，但其相对侧暗黑环境。对系统风管的检测，宜使用分段检测、汇总分析的方法，在严格安装质量管理的基础上，系统风管的检测以总管与干管为主。当使用漏光法检测系统的严密性时，低压系统风管以每接缝漏光点不大于处，且接缝平均不大于处为合格；中压系统风管每接缝，漏光点不大于处，且接缝平均不大于处为合格。对漏光检测中发现的条缝形漏光，应作密封处理。风管还应进行漏风量测试。系统漏风量测试能够整体或者分段进行，测试时，被测系统的所有开口均应封闭，不应漏风0被测系统的漏风量超过设计或者规范的规定时，应查出漏风部位(可用听、摸、观察、水或者烟检漏)，做好标记。修补完之后，重新测试，直至合格。风口安装()、风口的安装应横平、竖直、严密、牢固，表面平整。()、带风量调节阀的风口安装时，应先安装调节阀框，然后安装风口的叶片框。同一方向的风口，其调节装置应设在同一侧。()、散流器风口安装时，应注意风口预留孔洞要比喉口尺寸大，留出扩散板的安装位置。()、排烟口与送风口的安装部位应符合设计要求，与风管或者混凝土风道的连接应牢固、严密。广州地铁三号线车辆段办公楼风口安装示意图绝热工作需按设计要求选材，施工时一起把保温套管穿好，留出焊接口处，最后处理焊口，当焊口处理完成试压完成后，对焊口处进行保温。保温施工时绝对禁止绝热层有空隙现象，保温套管连接处一定要用胶水与胶带捆扎好。所有冷媒管保温管按照要求用包扎带包扎，包扎带重叠不小于毫米，冷媒管与支架间用板隔开，避免冷桥产生，过墙时要做套管，过楼板时要用钢套管，套管不得破坏保温层。冷媒管道使用闭孔橡塑保温管进行保温，保温材料厚度在mm以上，保温材料达到难燃级要求，耐热性为气管°C,液管C。管道安装技术措施制冷剂管道安装技术要点不管是液体管道还气体管道均选用无缝脱氧铜管。敷设前用洁净的棉沙，沾上清洗液穿铁丝将管道内壁擦洗干净，并用清洁的塑料布捆扎管道两端，以免尘埃、水或者其它杂物进入管道。从液体干管引出支管应从干管底部或者侧面接出；从气体干管引出支管，应从干管顶部或者侧面接出。有二根以上的支管与干管相连接的，连接部位应相互错开，间距很多于倍支管直径，且不宜小于，并应选用专用的分支三通接头，严禁在干管上开孔直接将支管插入干管上焊接，严禁在支管上再接支管系统。管道在敷设时，尽可能减少弯曲部份，尽可能增大弯曲半径，不得使用焊接弯管（虾壳弯）及褶皱弯管。铜管切口表面应平整，不得有毛刺，凹凸等缺陷，切口平面倾斜偏差不同意超过管子直径的。扩口作业前硬管务必退火，使用专用的扩口工具，扩口时在扩口内外表面涂些空调机油，以便使扩口螺母光滑通过，防止管道扭曲；管道切割时小心锯末不能掉进管道内，切割口应整齐光滑。铜管管口翻边应保持同心，不得出现裂纹，分层豁口及褶皱等缺陷，并应有良好的密封面。焊接时，铜管务必使用承插或者套管式连接，充氮焊接，管道内保持压力的氮气，充入被焊接铜管内，使管道内表面不产生氧化物，避免以后运行时该氧化物影响系统的使用功能。其中插、扩口深度不小于管直径。在管内充氮气保护，以确保不氧化与无杂质或者水气进入管道。管道在穿过墙壁或者楼板处，应设置钢制套管，管道焊缝不得置于套管内，钢制套管应与墙面或者楼板底面平，但应比地面高出，管道与套管之间的空隙应用隔热材料填塞，不得将套管作为管道的支承。制冷剂管道应使用福乐斯管壳保温，外缠绕防水扎带，当管道直径在时选用厚度以上的保温管壳，当管道直径在时选用厚度以上的保温管壳。管道与室内机连接时，应在螺母的喇叭口接触面上涂冷冻机油，然后用力矩搬手拧紧螺母，拧紧力矩为。凝聚水管道安装技术要点所有凝聚水管道安装，为确保排水管向排水点有的安装坡度，水平管长度根据现场情况尽可能短，在管道上不同意有任何凹凸形状。通常排水管长度在以内。排水管选用优质管道。在必要时(如：天花高度限制了倾斜度)可加装向上排水装置。室内机冷凝水管应安装存水弯，以方便排水及易于日后清洗。使用厚度大于橡塑保温。电气安装施工技术措施电气安装工艺流程要紧设备、材料进厂验收f检查并确认土建工程是否符电气安装条件一电气设备就位固定一电线、电缆、导管、桥架等贯穿一电线穿管、电缆敷设T电线、电缆绝缘检查并与设备器具连接f电气试运行电气安装技术要点使用的设备、器具、材料规格、型号符合设计文件要求，不能错用。根据施工设计图纸布置的位置固定电气设备与敷设布线系统，且牢固可靠。确保导电连接，按地连接的连接处紧固不松动，保持良好的导通状态。通电后的布线系统有良好的安全保护设施。保持施工记录形成与施工进度基本同步。保证记录的准确性与记录的可追求性。配电柜及配电箱安装技术要点配电柜安装流程基础型钢制作安装一一配电柜搬运吊运一一母线电缆压接一一柜内配线校线一一配电柜调试一一试运验收配电箱安装流程弹线定位一一盘面组装一一箱内配线一一箱体固定一一绝缘遥测设备开箱检查O设备开箱检查由施工单位、供货单位、建设单位、监理单位共同参加，作好检查记录。()按设计图纸、设备清单核对设备本体及附件，核对备件的规格型号，核对产品合格证及使用说明书等技术资料。()检查配电柜、配电箱的外观应无损伤及变形，油漆完整，色泽一致。配电柜安装应按施工图布置，事先编号、位号，将配电柜安放到基础型钢上，找正配电柜正面与侧面的垂直度，按柜底固定螺孔尺寸在基础型钢上定位钻孔。配电柜就位找正找平后，柜体与基础型钢固定，配电柜应有可靠、明显的接地装置。根据设计要求找出配电箱位置，并按照配电箱的外形尺寸进行弹线，配电箱安装底口距地通常为。配电箱安装应牢固、平正，其同意偏差不应大于，配电箱上电器、仪表应牢固、平正、整洁、间距均匀，铜端子无松动，启闭灵活，另部件齐全。配电箱上配线需排列整齐，并绑扎成束，在活动部位应加用长钉固定，盘面引出及引入导线应留有适当余量。电缆敷设技术要点电缆进场要核对其规格型号，并有合格证；电缆外观完好无损，无机械损伤，无明显皱褶与扭曲现象。进场后还要送有资质的单位进行检测，检测合格方可进行敷设。电缆桥架安装要求在每个支架上固定牢固，连接板的螺栓应紧固，螺母位于线槽的外侧。电缆桥架应作好跨接与接地。电缆桥架安装应平直整齐，水平或者垂直偏差为其长度的，且全长同意偏差为。电缆敷设严禁有绞拧、铠装压扁、护层断裂与表面严重划伤等缺陷。接地装置安装空调系统的接地务必严格可靠，能起到保护作用。接地装置安装时时，应严格按照设计要求进行接地工程施工，使用镀锌扁钢与镀锌钢管进行接地处理。接地体与接地母线使用焊接进行连接,焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理，接地体与接地母线安装完毕后，使用摇表进行测试接地装置的接地电阻，其电阻值务必符合设计要求。有线遥控器安装有线遥控器面板应紧贴墙面，四周无缝隙安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。同一室内遥控器安装高度应一致。同一建筑物、构筑物的遥控器使用同一系列的产品、遥控器关的操作位置、方式应一致，操作灵活、接触可靠。安装位置应便于操作，开关边缘距门框边缘的距离为，距地面高度。施工配合（一）、安装各工种之间的配合、通风空调工程与管道、电气、弱电安装的配合。各工种本着小管让大管道的原则，熟悉风管布置，确定与调整本工程管道、电气线路走向及支架位置，风管应尽早安装，以便于给其他工种制造施工条件。、隔热保温施工。按施工作业分段，分系统，管道安装后应及时冲洗试压，空调风管安装后应及时吹扫，交保温施工。、油漆施工配合。施工中各类管道、支架均先底漆，待交工前按统一色泽规定刷面漆。、设备安装与管道、电气的配合。设备到货后尽快就位安装，为管道配管与电气接线制造条件。（二）、安装与土建的配合、预留预埋配合。预留人员按预留预埋图进行预留预埋，预留中不得随意伤损建筑钢筋，与土建结构有矛盾处，应与土建协商处理，在楼地坪内错、漏、堵塞或者设计增加埋管，务必在未作楼地坪面层前补埋，墙体上留设备进入孔，由设计确定或者安装有关工种在现场与土建单位商定后由土建负责。其中加压送风管道安装好风口后交土建砌墙围闭。、设备基础及留孔的配合。设备基础应尽早浇筑，未达到强度，不得安装设备。基础位置尺寸及留孔，由土建检查，安装复查，土建向安装办理交接记录。、施工用电及场地使用配合。因施工穿插作业多，对施工用电、现场使用，应由土建统一安排协调解决。、成品保护的配合。安装施工不得随意在土建墙体上打洞，因特殊原因务必打洞，应与土建协商，确定位置及孔洞大小，安装施工中应注意对墙面，吊顶的保护，避免污染。（三）、安装与建设单位的配合、甲方供应的材料设备，由甲方按进度计划及时提供，其进货计划由项目班子提出。、图纸资料及设计变更，由甲方按规定数量及时供应，安装与设计的有关事宜亦由甲方协调。、甲方在施工过程中对安装质量进行监督，设备开箱检查，隐蔽验收、试车、试压，应约请甲方人员参加与验收。空调系统调试方案及技术措施在通风空调系统调试前，编制设备试运行大纲，编写设备、系统试运转的操作规程，统筹安排通风空调系统设备试运转的程序指导系统综合试运转工作。一、调试准备工作、进行试运转的条件）系统安装工作全部完成，经检查验收合格。）通风空调系统调试区域的建筑工程已完工，孔洞封堵完毕，场地清理干净，与试验无关的人员已撤离。）制定系统试运转方案，成立试运转领导小组，组织安排试运转人员，明确各人的职责分工。）试运转技术资料齐备，记录表格齐全。）试运转所需电力供应满足使用要求。、设备、管道系统检查）设备安装固定牢固，转动部分灵活，轴承润滑良好。）风管系统调节阀调节灵活，风口调节在预定位置。）冷媒管压力试验完毕，管内清洁、污物排净，管道系统无泄露。）大楼排水系统畅顺，污水、废水可排出。、电气操纵系统的准备）电气接线正确，设备及组件性能符合技术规定要求。）设备的电气保护装置正确，动作可靠。）电气操纵系统经模拟操作试验，动作灵活可靠。）各动力设备已带电具备设备启动条件。二、调试内容及程序、设备单机试运转及调试、风系统调试）风量与风压测量。）风机性能测定）风口风量平衡调整。三、设备单机试运转及调试、风机单机调试）按统计表核对风机及电机的型号规格。）检查风机基础、减震器及风机的安装是否符合要求。）检查风机进出口柔性短管是否严密。）用手盘车，检查风机是否有卡阻现象。）检查电机、风机、风管的接地可靠性。）检查系统上各干管、支管的调节阀在全开位置。）检查系统上各个防火阀、风阀及各风口、回排风口是否全部开启。）启动风机：风机一次启动立即停止运转，检查叶轮与机壳有无摩擦与不正常的声响。）检查风机旋转方向与机壳上箭头标志是否一致。）经上述检查无特殊情况时，可重新启动风机运转，电机在冷态下每次启动间的间隔时间应很多于分钟。）运转中监听轴承内有无噪音，推断是否有特殊原因，并即使排除。）风机运转一段时间后（约分钟），用表面温度计测量轴承温度，滚动轴承的温升不超过C,最高温度不超过°C。）风机经试运转检查一切正常，再进行连续运转，运转持续时间不小于小时。四、机组试运转、注意：1）系统地址重复，室内机台数设定不符，会导致机器发出警报而不能运转，设定时请注意。2）不要在室内机组的电路板上进行不必要的设定。、室外操纵电路板的设定1）选址系统设定2）室内机台数设定3）自我诊断功能及警报显示内容、自动选址不能开始或者结束的症状与原因症状原因室外机印刷电路板上的报警，自动选址钮失效。用遥控器一开始自动选址就发出警报。室外机的三相电源反相（缺相）一按室外电路板上的自动选址按钮，印刷电路板上的显示自动选址设定中警报灯亮一开始用遥控器自动选址就显示警报室外机温度传感器断了，短路不良一按室外印刷电路板上的自动选址按钮，印刷电路板上的持续显示“自动地址设定中”室内外操作线连接不良或者短路，或者者室内机的电源末开来自遥控器的开始自动选址命令一旦被接收，就持续显示为自动选址正在进行中，但数分钟后停止室内外操作线连接不良或者短路，或者者室外机的电源打到末开压缩机不启动或者启动停止后，出现报警（只能做压缩机不运转的该系统的自动选址）压缩机一启动就出现保护动作而导致不良状态、外机之间的串联通讯可能的话,即使室内机发生不良，自动选址也能开始.自动控选址结束后请根据下表的警报显示,修正有问题的地方.遥控器显示原因完全没有显示遥控器没有正确连接室内机的电源没有接通遥控器没有正确连接（遥控器信号接收不良）室内机地址未设定（无法与室外机通讯）遥控有正确连接（由遥控器向室内机发送信号不良）室内机面板插头没有正确连接上E、上述以外的显示时,请参考“售后技术资料”。F、地址的设定方法室内外操作线只有台室外机没有接通其他系统的情况下。（没有进行环形接线的情况下）在压缩机不运转的状态下可设定室内机选址比如：情况O安装的是一套（一拖五的中央空调）顺序：1、确认室外机印刷电路板的选址设定开关O是否为“”（出厂时以设定）2、机印刷电路板的室内台数设定开关（）设定为3、将室内外机的电源打开4、请将室外机的自动地址按钮（）按秒钟以上。（自动地址设定的通讯开始）（室外机印刷
