电气线路安装施工操作要点精要.docx

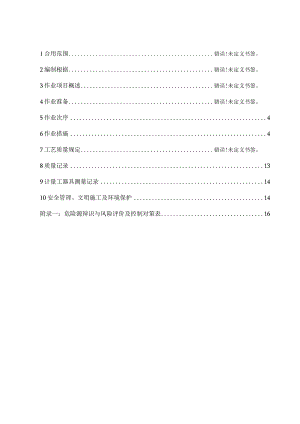

1合用范围错误!未定义书签。2编制根据错误!未定义书签。3作业项目概述错误!未定义书签。4作业准备错误!未定义书签。5作业次序46作业措施47工艺质量规定错误!未定义书签。8质量记录139计量工器具测量记录1410安全管理、文明施工及环境保护14附录一：危险源辩识与风险评价及控制对策表161合用范围本作业指导书合用于xxl*30MW工程主厂房、锅炉房及各个辅助车间的热控电缆桥架安装安装以及热工测量和控制用电缆的电缆敷设，考虑到所波及的电缆粗细问题，由于本专业所用到0电缆并无很粗B电缆,电缆头多为干包式电缆头，接线时单根电缆与端子排B端子号多是一一对应的关系。故终端电缆头的制作及接线并不此外编写指导书，一并编入本作业指导书内。2编制根据2 .1xxl*3OMW工程施工协议及其附件；3 .2华东电力设计院提供的施工图纸；4 .3xxl*3OMW工程施工组织总设计；5 .4xxl*3OMW工程热控专业施工组织设计；6 .5电力建设安全工作规程（火电部分）DL/5009.1-2023；7 .6电力施工质量检查及评估原则（热工仪表及控制装置篇）1998年版；8 .7电力建设施工及验收规范（热工自动化）DL/T5201.4-2023；9 .8火力发电厂焊接技术规程DL/T869-2023；10 9施工现场临时用电安全技术规范JGJ46-2023；11 10XX有限企业下发的质量/环境/职业健康安全整合型管理体系有关文献。3作业项目概述3.1 本工程电缆桥架选型：本期工程热控电缆桥架均为热镀锌钢制电缆桥架。3.2 电缆通道设置:热控桥架主通道方窠:集中控制室电缆桥架布置方案：集中控制室下电缆夹层间的热控电缆桥架布置，有两个出口与锅炉房电缆8米层桥架相连，另有两个口与汽机间电缆桥架主通道桥架相连。集控室电缆夹层间主通道桥架均为：600X100槽式桥架。锅炉房热控电缆桥架布置方案：锅炉房热控电缆桥架通过10米层与电缆夹层桥架相通，锅炉两侧设计从10米到炉的电缆竖井，其他各处根据实际敷设电缆多少布置分支桥架。汽机热控电缆桥架布置方案：汽机间A/2、B、C列之间有一条2层600X100宽桥架构成0¾主通道,与电缆夹层0¾桥架相通，其他各处根据实际敷设电缆多少布置分支桥架B、C框架有一从零米到18.5米竖井4作业准备1.1 劳动力组织施工劳动力组织见下表：序号工种人数备注序号工种人数备注1施工班长1施工负责人1电工302项目部专工1技术负责人2力工103安全专工1安全负责人3起重工24质量专工1质量负责人4架子工55班组技术员1班组技术5合计476合计5注：人员资质和数量应满足作业规定，从而胜任此项工作；所有参与作业的人员均需通过三级安全教育；凡参与高空作业0人员应进行体格检查适合进行高空作业；电工、等特殊工种必须持证上岗；作业层负责人须有中级工及以上技术等级B¾资质水平，并纯熟掌握电缆敷设的施工作业工艺、程序、质量原则和安全措施。1.2 重要施工机械和工具准备重要施工机械和工具一览表序号名称型号单位数量1断线钳把102剥线钳把1()3电工刀把54尖嘴钳把55钢锯L=300（可调式）把26活动扳手8”把37活动扳手6”把38罗丝刀=25Omm把109盒尺5米把2010卷尺50米把211电焊机直流ZX7-400ST2台412无齿剧台式台113铁水平尺L=250mm把314线锤0.33kg个315粉线1mm米20016手锤2.5磅把217电锤把118电钻6mm、13mm把219角向磨光机100mm把520水平管10mm根121梯子6米架2注：使用的工具必须现场检查，处正常状态，经质检部门检查验收合格；测量器具的规格、量程、精度等级满足规定，并出据检测汇报，且在有效期内，保证量值精确；吊装用B工器具、索具已备齐，均检查合格。1.3 设备、材料、力能供应多种电缆已经到货，质量和数量满足施工规定，保证持续作业；设计文献和对应的制造文献、图纸满足作业规定；施工用电应能满足作业规定；安装用的辅助材料应能满足作业规定。1.4 使用0机械设备和工器具使用时机械设备必须现场检查、维修和接线调试，处正常状态，经质检部门检查验收合格；测量器具B规格、量程、精度等级满足规定，并出据检测汇报，且在有效期内，保证量值精确；吊装用0工器具、索具己备齐，均检查合格。1.5 设计文献和对应的制造文献、图纸设计文献和对应的制造文献、图纸等都己抵达施工现场，满足施工规定。4 .6有关材料和设备多种型号的电缆已经到货，质量和数量满足施工规定，保证持续作业;；施工用电应能满足作业规定；安装用的辅助材料应能满足作业规定。5 .7测量器具钢卷尺、铁水平尺等测量器具检测合格,且在有效期内，并建立了对应的使用管理台账。6 .8施工道路及照明施工道路畅通无阻、照明满足规定，保证设备和材料可以运送到位。7 .9现场施工用电、用水、用气临时用电已拉设，有足够水源，氧气、乙快等供应及时充足，现场施工用电、用水、用气满足施工规定。4.10登记表格各类登记表格满足作业质量记录规定。4.11技术、安全、环境交底施工作业前，必须对施工作业人员进行施工技术、安全、环境交底，保证每位员工熟知工艺流程、安全措施、质量规定等各项内容。5作业次序作业流程图：施工环境检查一材料、设备、工具等准备一立柱制作安装一托臂安装一桥架安装一电缆型号规格查对一电缆敷设途径选择一架电缆盘将电缆移至现场测点或信号发送点一粘贴电缆型号规格一电缆敷设至末端一电缆始端截断一粘贴电缆型号规格f电缆卡子固定一挂牌f查线一电缆一直头制作一接线f桥架盖板安装。6作业措施6.1电缆桥架安装内容、措施及规定6.1.1设备到货检查设备到货后，要对供货设备进行清点、检查，并作记录，对设备进行编号，以便下一步组合，检查项目按照图纸和规范规定进行。电缆桥架B检查：重要检查桥架与否扭曲变形、脱漆、接头处与否平直光滑，安装前必须打扫桥架内0杂物。立柱托臂B检查：重要检查型号与否符合设计，镀锌层与否完好，外形与否扭曲、变形等。6.1.2立柱的切割制作立柱为可截取的工字钢，需要根据现场状况切割成所需长度，切割时应用无齿剧进行切割，不能使用氧气-乙焕焰切割。6.1.3立柱的安装6电缆夹层的立柱0安装：电缆夹层桥架所有采用双立柱支撑构造，根据设计及建设单位专工规定安装立柱，原则为主通道、分支两立柱间距1.5米左右。6锅炉房及沿墙立柱的安装：锅炉房的立柱为悬挂式，焊接在锅炉的钢架上；沿墙铺设的桥架的立柱，若有凸出的立柱的地方，先沿墙上预埋件跑两趟工字钢，再将立柱固定在工字钢上；若没有凸出的立柱的地方，直接将立柱固定在预埋件上。两立柱间距原则为1.8米左右，除三通等地方外应保证各两立柱之间间距一致，桥架转弯两端、三通、四通处应增设置柱。6单根立柱安装时，必须保证垂直，用线锤测量其垂直偏差不不小于2mm。成排立柱安装：先安装首尾两根立柱，待首尾两根立柱固定后，在首尾两根立柱B¾上半部、下半部分别各拉一根粉线，以两根粉线确定的直线途径为根据依次安装剩余的立柱。槽钢立柱安装在预埋铁板上时，规定满焊，焊缝高度为35mm;槽钢立柱用螺栓把接在柱底板上时，连接应当牢固。6.1.4托臂0安装同层水平托臂应在同一直线上，安装时，先根据标高安装两端头托臂，固定好后用粉线拉起，再依次安装中间托臂。安装两端托臂时，应注意楼层底部并不一定在同一标高上，因此采用从楼层底部测量标高0措施不精确。应从土建标识的标高先固定一头托臂，另一头应用水平管找好标高再固定。确定了每层托臂的最上层高度，然后以25Omm间距以同样的措施分别安装其他的各层托臂，依此措施安装完所有的托臂。6.1.5桥架安装6.1.5.1所有桥架安装遵守安装高度符合设计要起、对口连接严密、整洁0原则。6. 1.5.2桥架安装采用螺栓连结方式进行固定，连结必须牢固可靠，桥架安装采用焊接方式进行固定，焊接必须牢固可靠。所有电缆桥架的焊接处，必须焊接牢固，并将药皮清理洁净，涂一层防锈漆，再涂银粉漆。桥架安装时，层与层之间应垂直，没有错位，桥架转弯处0弯曲半径应不小于该桥架上0电缆最小容许弯曲半径0最大者。桥架连接时，接口处（包括两侧及底面）应平整，连接紧密。桥架接口时，每个连接的地方用连板连接，固定螺栓时应紧固、螺母置于槽外。6.1. 5.3桥架不能用氧气-乙快焰进行切割，也不适宜用电焊焊接。6.2. 5.4电缆桥架组合安装完后应进行接地。6. 1.5.5桥架盖板安装电缆敷设完毕后，主通道桥架分支小桥架，都必须及时安装桥架盖板。盖板0¾固定应牢固、便于拆卸。6.2电缆敷设内容、措施及规定6.2.1设备到货后，要对供货设备进行清点、检查，并作记录，对设备进行编号，以便下一步组合，检查项目按照图纸和规范规定进行。电缆的检查：重要检查电缆保护层和绝缘层与否有损坏。6.2.2电缆敷设途径0选择电缆敷设途径0选择，敷设途径应符合下列规定：6.2.2.1电缆敷设应按最短途径尽量地集中敷设，且应尽量防止交叉，这样能使电缆排列整洁。6.2.2.2电缆敷设应躲开人孔、设备起吊孔、防爆门和窥视孔等。敷设在主设备和油管路附近0电缆不应影响设备和管路0拆装。6.2.2.3电缆敷设途径必须考虑主设备及热力管道日勺热膨胀。为此，电缆架、保护管、电缆槽、电线管等尽量防止安装在主设备和管道的膨胀方向内。不可防止时，它们之间的距离必须不小于热膨胀值。6.2.2.4与热平面平行或交叉敷设时，电缆距保温层表面应保持一定距离。平行时一般不不不小于500mm,交叉时不不不小于200mm。6.2.2.5电缆敷设区域B¾温度应不高于电缆时容许长期工作温度，一般电缆不得敷设在温度高于65C的区域。6.2.2.6电缆与热控导管间也要保持一定距离。当电缆与导管上下平行敷设时，距离应不小于200mm,且电缆一般敷设在上方，以免导管泄露时损坏电缆绝缘层。6.2.2.7严禁电缆在油管路0正下方平行敷设和在油管路0接口下方通过。6.2.2.8计算机信号电缆与动力电缆之间0最小距离见下表：单位：mm计算机电缆敷设的长度带盖板金属电缆槽或穿钢管敷设无盖板的电缆槽敷设动力电缆平行B长度动力电缆容量IOmm如F垂直25m如下100nl如下200m如下120VIOA如下1021025010021500250V50A如下21025021502200400V100A如下250210022002250500V200A如下2100220022502250500V200A以上23000注：1、动力电缆容量栏内电压是回路中的最高电压，电流是指多种回路中同步通过的电流之和。2、本表摘自CECS81.96工业计算机监控系统抗干扰技术规范。6.2.3电缆盘架6.2.3.1电缆盘用架盘支架支起,架电缆盘用的轴应按电缆质量和电缆盘上穿轴孔径选择，可采用有足够强度的钢管。6.2.3.2若条件许可，可同步架起不一样规格时数盘电缆，以缩短倒盘时间。6.2.3.3电缆盘架起后，其挡板边缘离地面0¾距离不得不不小于100mm。6.2.4电缆敷设6.2.4.1电缆敷设必须由专人指挥，转弯较多或途径长的线路应分段指挥，以引出端为主传达动作命令。6.2.4.2弱电及低电平信号电缆，尤其是需抗干扰的信号电缆，不得与强电回路电缆敷设在同一根保护管内。6.2.4.3人员分派：直线段每隔68m设1人，转弯处至少1人，穿越平台、楼板、墙面上下或前后处各设1人，电缆穿管时两端各设1人，电缆盘处至少须设2人（本记录重要考虑到热工所波及的电缆并无尤其粗的电缆，如遇较粗电缆，人员此外布置）。6.2.4.4敷设电缆时，电缆应从电缆盘日勺上方引出。电缆盘的转动速度与牵引速度应配合良好，每次牵引的电缆长度不适宜过长，以免在地上拖拉。6.2.4.5电缆敷设时，常通过诸多弯曲处，考虑到电缆自身细而长，且热工用电缆多为无铠装层电缆和有屏蔽构造的软电缆，故弯曲半径不得不不小于电缆外径的6倍，若敷设铠装或铜带构造B电缆，弯曲半径不不小于电缆外径012倍。6.2.4.6电缆应有足够的备用长度，以赔偿因温度变化而引起的变形，电缆跨越建筑物伸缩缝处应留有余度，以适应变化。6.2.4.7每根电缆敷设好后来，必须待两端留有足够的长度，各转弯处已作初步固定，直线段已初步整顿过并确认已符合设计规定时，才容许切割断。6.2.4.8如因工程进度需要或供应关系，一种断面内排列B电缆不能一次敷设完毕时，应把不能虽然敷设电缆的位置空留出来，待后来敷设时仍能按原位入座，以保持整洁。6.2.4.9电缆敷设完毕后，应根据现场状况画出竣工草图，作好敷设记录，当电缆有代用时，应记录清晰。6.2.5导线保护管敷设6.2.5.1电缆穿过平台向上敷设时应加保护管，且高度一般不低于1m,电缆在穿墙或轻易碰伤时，也应加保护管。单根敷设的电缆尽量使用保护管。6.2.5.2导线保护管应敷设在检修维护以便、无剧烈震动和不易受到机械损伤的地方，并且应远离火源和热源。6.2.5.3导线保护管的内径应不小于电缆外径的1.5倍，每根管子弯头最多不超过3个,直角弯不超过两个，超过时应加装中间拉线盒，否则电缆不易穿过。6.2.5.4导线保护管0管口应光滑、无毛刺和锋利棱角。6.2.5.5为了不阻碍主体设备的拆卸，导线保护管常不能敷设到待接设备跟前，这样就需加用一段金属软管（蛇皮管）进行过渡。6.2.5.6导线保护管应用卡子固定在支架上，严禁焊接固定。6.2.5.7导线保护管敷设应整洁美观，防止分叉，并应尽量作直线敷设。平行敷设时，两管之间的距离应保持均称，为了便于检修，两管间的中心距离为管子外径的两倍。6.2.6导线在汇线槽内敷设6.2.6.1在测点比较集中的地方一般采用导线保护管和汇线槽混合使用方式。6.2.6.2汇线槽的尺寸是由测点数量，导线粗细及维修以便等条件来选择。6.2.6.3汇线槽的长度由测点和端子箱的位置确定，从各测点来时导线保护管可汇集到一种汇线槽内。6.2.6.4汇线槽可用螺栓固定在吊架、支架或平台上，亦可焊接固定。6.2.7电缆终端头制作6.2.7.1根据现场详细规定，再选定位置上用电工刀把多出的保护层剥除掉，在剥切时须小心在意，不要伤及层内芯线。6.2.7.2外护层切除后，即露出带绝缘0心线。这时可将心线两端按一一对应0¾关系编号，以便于接线，亦可简化校线工作。6.2.7.3线心分开后，可用塑料带包扎线心根部和外护层一小段，使成椭圆形，这样可增强机械强度和绝缘强度。6.2.7.4散开线心，用钳子将线心一根根拉直，拉直线心时用力不易过猛，以免使机械强度减少，截面变小。6.2.8接线根据端子排出线图，按照其对应关系将线与端子连接起来，接线须做到对的、牢固、美观。质量原则见附录。6.2.9防爆和防火6.2.9.1当汇线槽或电缆沟道通过不一样等级的爆炸和火灾危险场所的分隔间壁时，在分割间壁必须做充填密封。6.2.9.2敷设在爆炸和火灾危险场所的电缆（导线）保护管，应符合下列规定：a.保护管之间及保护管与接线盒、分线箱、拉线盒等之间，均采用圆柱管螺纹连接，罗文有效部分应在六扣以上，螺纹处宜涂导电性防锈脂；b.保护管通过不一样等级的爆炸和火灾危险场所的分隔间壁时，分界处必须用防暴管件作充填密封；c.根据其所在危险场所和区域的类、级别的J不一样，分别采用隔爆型、安全防爆型或防尘型金属软管连接，金属软管的长度不应超过450mm；d.所有保护管系统必须保证密封;e.保护管应采用关卡固定牢固，不应采用焊接固定。6. 2.9.3电缆、电缆构筑物防火封堵措施的施工应符合设计规定。防火材料应有产品合格证，使用措施符合制造厂0规定。防火堵料封堵应牢固严实、无脱落或开裂现象、无可见空隙、表面平整光洁。无机防火堵料凝固后，不得有粉化和不硬化现象。防火涂料的涂刷表面应光洁，吴明显厚薄不均，不应有漏涂现象。7工艺质量规定6.1 抵达质量控制点，提前告知工地质检员进行验收，验收合格报上级部门乃至监理和业主进行验收。6.2 作业结束后，由施工班组向工地填报申请验收单，工地验收合格后，报请上级部门检查验收。7. 3作业应到达的质量原则如下：电缆敷设验评表工序检验指标性质单位质量标准检查措施和器具合格优良检查型号规格符合设计查对夕卜观无凹瘪、损伤观测工序检验指标性质单位质量标准检查措施和器具合格优良绝缘电阻M1500V兆欧表测量敷设温层距离电缆与保平行敷设mm2500用尺测量交叉敷设mm2200用尺测量距层离间电缆与导管mm150200用尺测量电缆与电缆mm150200用尺测量曲半径电缆弯铠装电缆12用尺测量非铠装电缆6用尺测量电缆与非保温热表面距离ml用尺测量电缆排列整洁，无交叉、扭绞观测电缆分层符合设计查对敷设记录重要清晰、齐全观测标志牌齐全、清晰观测屏蔽电缆与一般电缆分层符合设计查对整理固定电缆排列重要整洁观测电缆拐弯弧度致观测电缆卡固定位置垂直敷设每个支架上卡固观测水平敷设首尾两端卡固观测在保护管段在保护管前、后卡固观测在控制盘前mm300400用尺测量在接线盒前mm150-300用尺测量在端子排前mm150300用尺测量电缆拐弯及分支在拐弯（分支）处卡固观测螺栓附件齐全观测电缆头制作安装及接线工序检验指标性质单位质量标准质量检验记录合格优良电缆头制作安装铠装电缆钢箍紧固试动观测电缆头包扎整洁、美观、不漏观测包扎长度致观测排列重要整洁观测固定牢固观测卡子螺栓齐全、牢固观测接线芯线表面无氧化层、伤痕观测芯线弯圈方向中要顺时针、美观观测螺栓、垫圈齐全、紧固观测接线片压接紧固试动观测排线整洁、美观观测芯线与端子接触良好用校线工具查对接线重要对的、牢固用校线工具查对导线弯曲弧度一致观测线号标志对的、清晰、不褪色观测线槽安装工序检验指标性质单位质量标准检查措施和器具合格优良安装夕卜型无扭曲、变形观测线槽安装重要横平、竖直观测不一-样宽度线槽连接平缓过渡观测线槽盖板齐全、拆装以便观测固定牢固观测油漆完好观测螺栓附件齐全观测电缆管、电缆保护管、金属软管安装工检验指标性单质量标准检查措施和器具序质位合格优良弯管弯曲半径明敷电线管26D用尺测量电缆保护管符合管内电缆弯曲半径的规定用尺测量弯头直径差重要<0.1D用尺测量管内径1.5用尺测量弯曲度(0)290用尺测量保护管弯头数量个2观测管子安装管口重要光滑、无毛刺观测管口离设备距离mm200300用尺测量单管安装横平、竖直观测成排安装管口高度致观测弯曲弧度一致观测排列重要整洁观测管子穿出平台高度mm1用尺测量离保温层距离平行敷设mm2500用尺测量交叉敷设mm2200用尺测量连接牢固观测管口封堵良好观测油漆完整观测金属软管安装外观无裂痕、扁瘪观测单管予留长度合适观测构成排列整洁观测弧度一致观测l度一致观测接头螺纹配合合适观测连接件重要齐全观测固定连接牢固观测赔偿导线及导线敷设工序检验指标性质单位质量标准检查措施和器具合格优良安装型号规格符合设计查对绝缘电阻信号线路重要22用500V兆欧表测量赔偿导线M25用500V兆欧表测量24V导线MC0.1用500V兆欧表测量>24V导线M21用500V兆欧表测量导线敷设MQ平直、无扭绞观测接线线段连接重要对的、牢固观测线号标志对的、清晰观测电缆桥（支）架安装验评表工检查项目性单位质量标准检查措施和器具序质合格优良检查型号规格符合设计查对镀层完好观测夕卜形无扭曲、变形观测安装位置符合设计查对水平倾斜偏差每米mm2<2用尺测量总长mm10<10用尺测量垂直偏差每米mm2<2用尺测量总长mm10<10用尺测量内侧弯曲半径国要mm>300用尺测量托盘、梯架的赔偿装置直线段每隔30m一种，且齐全观测接地符合设计观测不i样高（宽）桥架连接平缓过渡观测桥架连接无错边观测盖板固定重要牢固、便于拆卸观测固定螺栓连接垂要紧固、螺母置于槽外观测焊接牢固、无变形观测层间中心距mm2200用尺测量支架立柱间距符合设计用尺测量8质量记录7.1 施工技术记录和验收签证；8. 2质量检查评估记录；8.1 缺陷处理记录；8.2 设计变更记录；8.3 质量检查评估表；8.4 工程照片、工程录像记录；8.5 工程资料搜集（重要文献、工程联络单、制造厂的产品质保文献、到货检查文献等）。9计量工器具测量记录9. 1质量验评表中需要测量参数均应按规定进行测量，并且所用的测量工具可以满足计量规定，根据测量数据规定的精度选择测量工具，一般，测量的钢卷尺的精度为1mm,折尺精度达为O.5mm09.2在施工过程中，每到监检点、交接点或验收时，都应对施工的部位进行测量验收,同步，施工过程中抵达质量验评表中规定的测量点时也应进行测量，并且，测量过程中应严格遵守操作规程，精确读数，对比验评表中的规定，对未到达规定时应当进行整改，使其到达质量原则规定。10安全管理、文明施工及环境保护10.1安全管理10.1.1施工人员必须合理组织、统一指挥，分工明确，各司其职精心施工。10.1.2施工前必须进行安全技术交底，施工人员必须做到四个明确，即工作任务明确、施工措施明确、吊装物体重量明确、安全注意事项明确。10. 10.1.3进入施工现场必须对B¾佩带安全帽，高空作业系好安全带。11. 1.4夜间施工，现场必须有良好0照明。10. 1.5监控人在发现异常状况均可请示停止操作，但必须确认。10. 1.6自觉遵守安全生产规章制度，爱惜和对的使用机器设备、工具及个人防护用品。11. 1.7施工中必须遵守电力建设安全工作规程的有关规定。11.1. 8电缆敷设中除严格遵守安全通则外,须注意如下几点a.电缆盘0架设须基础稳定牢固且平整，以防电缆盘在施工过程中滑落伤人。b.电缆盘前的人在敷设电缆时应滚动电缆盘，严禁扯拉电缆，以免损坏电缆内部导线，导致不必要的破坏。C.电缆或导线在穿管时应先观测管内有无锋利物，若有，须及时清理，以免损破电缆或导线。出线时接线端宜留有一定的余量，以以便后来的检修与维护。e.所有进入施工现场的人员，都必须戴好合格的安全帽。f.严禁酒后作业，喝酒人员不得进入现场。g使用梯子、人字梯等必须有专人看护，严禁无人看护状况下登梯作业。h.安装垃圾及时清理回收，放置在指定位置，由班长负责监督检查，做到工完场清。1 .凡临边、高空作业都必须佩戴合格0安全带;防止高空坠落。j.在楼层、地面走动时，注意预留洞、孔、朝天钉等，以防伤人。k.严格遵守临时用电规程，用电前检临时电源接地保护符合规定；注意现场安全用电。1.施工时，所剩余边角废料要及时回收,防止坠落。10.2文明施工11.2. 1各设备不经同意，严禁乱割乱焊，若特殊状况，需办理有关手续，在获得同意后方可施工，工作完必须恢复及打磨。10.2.2作业应有计划进行，尽量减少设备在现场堆放日勺时间。10.2.3杜绝习惯性违章，对于常常违章人员，要加强教育和加大惩罚力度；对流动吸烟、乱扔烟头、垃圾等违反厂纪的行为，规定互相监督，共同遵守。10.2.4现场设备、材料的堆放应整洁、有序，标识应清晰，不防碍通行及存在安全隐患;堆放不得超过规定0限期，工器不得乱丢乱放，否则将按废料收回及进行对应0惩罚。施工垃圾和废料当日清理，做到“工完料尽场地清"，保证施工环境0清洁、整洁。10.3环境保护重要环境原因及管理措施如下表序号重要环境原因管理措施备注1电缆包装废弃物对电缆包装废弃物进行严格管理，施工人员随时将设备包装废弃物堆放到指定0¾场所2电缆下脚料施工人员负责将施工过程产生的电缆下脚料堆放到施工处指定0场所，材料员统一处理3钢锯条施工人员应将施工中产生的废废钢锯条及时回收到施工处指定的场所，按照领用多少，就应交回多少个的原则进行4材料挥霍严格执行材料出库制度，从制度上杜绝材料的挥霍，加强材料的管理5电的消耗使用电焊机、电动工具时，应减少其空负荷运转时间，检查中发现的违规人员，要严厉处理6废无齿锯片、废磨光机片施工人员应将废无齿锯片、废磨光机片及时收回交给仓库保管员，严禁随意丢弃废无齿锯片、废磨光机片的负责人进行惩罚7氧气、乙快0¾消耗严格氧气、乙快领用制度，在使用中严禁长时间着火不工作，严禁使用氧气作为打扫气源10.4危险点、危险源的识别与防备作业危险源辩识与风险评价及控制对策见附录：危险源辩识与风险评价及控制对策表。附录一：危险源辩识与风险评价及控制对策表危险源识别与风险评价及控制对策表共2页第1页序号危险原因也许导致的事故作业条件危险评价等级控制措施负责人LECD一场地与环境1脚手架、高空作业高空坠落66310831.加强保护意识,按规定系好安全带。2.所有脚手架必须验收合格后方可使用。施工班长2敷设电缆电缆伤人6631083L敷设后及时绑扎2.拐弯处口勺施工人员站在外侧。3带电盘内敷设电击66310831.戴绝缘手套2.设专人监护二作业和人员1指挥及操作人员无证上岗机械伤害及其他伤害661362指挥及操作人员必须持证上岗，无证人员不得从事特种作业。作业人员2在梯子上、脚手架上.、平台边缘、有孔洞的地方工作高空落物、人员坠落66310831 .工作前检查梯子和脚手架的完整性和牢固程度2 .设专人扶梯子或监护，孔洞设置盖板3 .系好安全带4 .工作面设置足够H勺。4电动工具触电6631083出库前检查其绝缘性、完好性，使用前检查漏保器与否敏捷。作业人员5传递小型机具高空坠落631181传递时用麻绳，严禁上下抛掷。备注：L：发生事故0¾也许性E：暴露于危险环境0频度C：发生事故产生0后果D：D=LXEXC危险源识别与风险评价及控制对策表序号作业条件危险评价等级控制措施负责人LECD三机械工具1角磨触电、飞溅伤人6631083对的使用角磨，戴好防护眼镜。砂轮片使用到剩余有效半径的1/3时，不能再使用。施工班长2小型机工具高空落物163181所有小型机工具上高处必须系挂牢安全绳，不能系挂的需采用有效的防坠落措施。3电缆的寄存倾倒163181寄存必须稳定，防止其倾倒上任4电缆搬运重物打击163181在搬运电缆时，用力必须协调一致5任意拆除或改动孔洞盖板、栏杆、安全网等易发生人员高处坠落6631083严禁任意拆除或改动；必须拆除或改动时，应先办理审请手续，按规定做好补救安全措施后，方可拆除或改动。工作结束后，及时恢复共2页第2页备注：L：发生事故时也许性E：暴露于危险环境的频度C：发生事故产生的后果D：D=LXEXC
