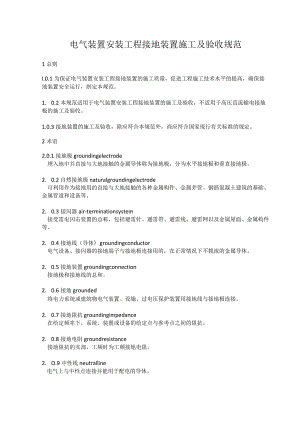

电气装置安装工程接地装置施工及验收规范.docx

电气装置安装工程接地装置施工及验收规范1总则I.0.1为保证电气装置安装工程接地装置的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。1. 0.2本规范适用于电气装置安装工程接地装置的施工及验收，不适用于高压直流输电接地极的施工及验收。1.0.3接地装置的施工及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1接地极groundingelectrode埋入地中并直接与大地接触的金属导体称为接地极，分为水平接地极和垂直接地极。2. 0.2自然接地极naturalgroundingelectrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑的基础、金属管道和设备等。2. 0.3接闪器air-terminationsystem接受雷电闪击装置的总称，包括避雷针、避雷带、避雷线、避雷网以及金属屋面、金属构件等。2. 0.4接地线（导体）groundingconductor电气设备、接闪器的接地端子与接地极连接用的，在正常情况下不载流的金属导体。2. 0.5接地装置groundingconnection接地极和接地线的总和。2. 0.6接地grounded将电力系统或建筑物电气装置、设施、过电压保护装置用接地线与接地极连接。2. 0.7接地阻抗groundingimpedance在给定频率下，系统、装置或设备的给定点与参考点之间的阻抗。2. 0.8接地电阻groundresistance接地阻抗的实部，工频时为工频接地电阻。2. O.9中性线neutralline电气上与中性点连接并能用于配电的导体。2. 0.10保护接地protectiveground电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。2. 0.11集中接地装置concentratedgroundingconnection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置。2. 0.12接地网groundinggrid由垂直和水平接地极组成的具有泄流和均压作用的网状接地装置。2. 0.13放热焊接exothermicwelding利用金属氧化物与铝粉的化学反应热作为热源，通过化学反应还原出来的高温熔融金属，直接或间接加热工件，达到熔接目的的焊接方法。2. 0.14等电位接地网equipotentialgroundinggrid由水平导体纵横连接构成的各节点处于等电位的接地网，其最终与土壤中接地网相连接。3基本规定3. 0.1接地装置的安装应由工程施工单位按已批准的设计文件施工。3.0.2采用新技术、新工艺及新材料时，应经过试验及具有国家资质的验证评定。3.0.3接地装置的安装应配合建筑工程的施工，隐蔽部分在覆盖前相关单位应做检查及验收并形成记录。3.0.4电气装置的下列金属部分，均必须接地：1电气设备的金属底座、框架及外壳和传动装置。2携带式或移动式用电器具的金属底座和外壳。3箱式变电站的金属箱体。4互感器的二次绕组。5配电、控制、保护用的屏（柜、箱）及操作台的金属框架和底座。6电力电缆的金属护层、接头盒、终端头和金属保护管及二次电缆的屏蔽层。7电缆桥架、支架和井架。8变电站（换流站）构、支架。9装有架空地线或电气设备的电力线路杆塔。10配电装置的金属遮栏。11电热设备的金属外壳。3.O.5需要接地的直流系统接地装置应符合下列要求：1能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不应与金属管道、建筑物和设备的构件有金属的连接。2在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设接地装置，必要时可采取外引式接地装置或改良土壤的措施。3直流正极的接地线、接地极不应与自然接地极有金属连接；当无绝缘隔离装置时，相互间的距离不应小于1m。3.0.6各种电气装置与接地网的连接应可靠，扩建工程接地网与原接地网应符合设计要求，且不少于两点连接。3.0.7包括导通试验在内的接地装置验收测试，应在接地装置施工后且线路架空地线尚未敷设至厂（站）进出线终端杆塔和构架前进行，接地电阻应符合设计规定。3.0.8对高土壤电阻率地区的接地装置，在接地电阻不能满足要求时，应由设计确定采取相应的措施，达到要求后方可投入运行。3. 0.9附属于已接地电气装置和生产设施上的下列金属部分可不接地：1安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器的外壳。2与机床、机座之间有可靠电气接触的电动机和电器的外壳。3额定电压为220V及以下的蓄电池室内的金属支架。3. 0.10接地线不应作其他用途。4电气装置的接地4. 1接地装置的选择4. 1.1各种接地装置利用直接埋入地中或水中的自然接地极，可利用下列自然接地极：1埋设在地下的金属管道，但不包括输送可燃或有爆炸物质的管道。2金属井管。3与大地有可靠连接的建筑物的金属结构。4水工构筑物及其他坐落于水或潮湿土壤环境的构筑物的金属管、桩、基础层钢筋网。4. 1.2交流电气设备的接地线可利用下列接地极接地：1建筑物的金属结构，梁、柱。2生产用起重机的轨道、走廊、平台、起重机与升降机的构架、运输皮带的钢梁、电除尘器的构架等金属结构。4.1.3发电厂、变电站等接地装置除应利用自然接地极外，还应敷设以水平人工接地极为主的接地网，并应设置将自然接地极和人工接地极分开的测量井。对于3kV10kV的变电站和配电所，当采用建筑物基础中的钢筋网作为接地极且接地电阻满足规定值时，可不另设人工接地。4.1.4接地装置材料选择应符合下列规定：1除临时接地装置外，接地装置采用钢材时均应热镀锌，水平敷设的应采用热镀锌的圆钢和扁钢，垂直敷设的应采用热镀锌的角钢、钢管或圆钢。2当采用扁铜带、铜绞线、铜棒、铜覆钢（圆线、绞线）、锌覆钢等材料作为接地装置时，其选择应符合设计要求。3不应采用铝导体作为接地极或接地线。4.1.5接地装置的人工接地极，导体截面应符合热稳定、均压、机械强度及耐腐蚀的要求，水平接地极的截面不应小于连接至该接地装置接地线截面的75%,且钢接地极和接地线的最小规格不应小于表4.L5-1和表4.1.52所列规格，电力线路杆塔的接地极引出线的截面积不应小于50mm2o表4.1.5-1钢接地极和接地线的最小规格种类、规格及单位地上地下圆钢直径（mm）88/10扁钢截面积（mm?）4848厚度（mm）44角钢厚度（mm）2.54钢管管壁厚度（mm）2.53.5/2.5注：1地下部分圆钢的直径，其分子、分母数据分别对应于架空线路和发电厂、变电站的接地网；2地下部分钢管的壁厚，其分子、分母数据分别对应于埋于土壤和埋于室内混凝土地坪中。表41.5-2铜及铜覆钢接地极的最小规格种类、规格及单位地上地下铜棒直径（mm）8水平接地极8垂直接地极15铜排截面积（mm?）/厚度（mm）50/250/2铜管管壁厚度（mm）23铜纹线截面积（mm?）5050铜覆圆钢直径（mm）810铜覆钢绞线直径（mm）810铜覆扁钢截面积（mm2）/厚度（mm）48/448/4注：1裸铜绞线不宜作为小型接地装置的接地极用，当作为接地网的接地极时,截面积应满足设计要求；2铜绞线单股直径不应小于1.7mm；3铜覆钢规格为钢材的尺寸，其铜层厚度不应小于O.25mmo4.1.6接地极用热镀锌钢及锌覆钢的锌层厚度应满足设计的要求。4.1.7低压电气设备地面上外露的连接至接地极或保护线（PE）的接地线最小截面积，应符合表4.1.7的规定。表417低压电气设备地面上外露的铜接地线的最小截面积夕W最小截面积名称（廊2）明敷的裸导体4绝缘导体L5电缆的接地芯或与相线包在同一保护外壳内的多芯导线的接地芯4.1.8严禁利用金属软管、管道保温层的金属外皮或金属网、低压照明网络的导线铅皮以及电缆金属护层作为接地线。4. 1.9金属软管两端应采用自固接头或软管接头，且金属软管段应与钢管段有良好的电气连接。5工程交接验收5. 0.1电气装置安装工程接地装置验收应符合下列规定：1应按设计要求施工完毕，接地施工质量应符合本规范的规定。2整个接地网外露部分的连接应可靠，接地线规格应正确，防腐层应完好，标识应齐全明显。3避雷针、避雷线、避雷带及避雷网的安装位置及高度应符合设计要求。4供连接临时接地线用的连接板的数量和位置应符合设计要求。5接地阻抗、接地电阻值及其他测试参数应符合设计规定。6. 0.2在交接验收时，应提交下列资料和文件：1符合实际施工的图纸。2设计变更的证明文件。3接地器材、降阻材料及新型接地装置检测报告及质量合格证明。4安装技术记录，其内容应包括隐蔽工程记录。5接地测试记录及报告，其内容应包括接地电阻测试、接地导通测试等。本规范用词说明1为便于在执行本规范条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须，反面词采用严禁；2）表示严格，在正常情况下均应这样做的：正面词采用应，反面词采用不应或不得；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用宜，反面词采用不宜；4）表示有选择，在一定条件下可以这样做的，采用可。2条文中指明应按其他有关标准执行的写法为：“应符合.的规定或“应按执行
