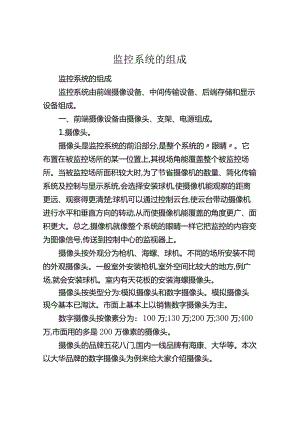

监控系统的组成监控系统的组成监控系统由前端摄像设备、中间传输设备、后端存储和显示设备组成。一、前端摄像设备由摄像头、支架、电源组成。1.摄像头。摄像头是监控系统的前沿部分,是整个系统的眼睛。它布置在被监控场所的某一位置上,其视场角能覆盖整个被监控场所。当被监控场所面积较大时,为了节省摄像机的数量、简化传输系统及控制与显示系统,会选择安装球机,使摄像机能观察的距离更远、观察得更清楚;球机可以通过控制云台,使云台带动摄像机进行水平和垂直方向的转动,从而使摄像机能覆盖的角度更广、面积更大。总之,摄像机就像整个系统的眼睛一样它把监控的内容变为图像信号,传送到控制中心的监视器上。摄像头按外观分为枪机、海螺、球机。不同的场所安装不同的外观摄像头。一般室外安装枪机,室外空间比较大的地方,例广场,就会安装球机。室内有天花板的安装海螺摄像头。摄像头按类型分为:模拟摄像头和数字摄像头。模拟摄像头现今基本已淘汰。市面上基本上以销售数字摄像头为主。数字摄像头按像素分为：100万;130万;200万;300万;400万,市面用的多是200万像素的摄像头。摄像头的品牌五花八门,国内一线品牌有海康、大华等。本次以大华品牌的数字摄像头为例来给大家介绍摄像头。枪机摄像头外观：海螺摄像头外观：球型摄像头外观：2.摄像头支架摄像头的支架有两种,一种是302支架,一种是鸭舌支架。302支架轻便,价格便宜,但摄像头的固定不是很牢固;鸭舌支架厚重,价格相对贵一点,摄像头一旦固定就很稳定。302支架外观：鸭舌支架外观：3、摄像头电源摄像头电源有两种,一种是独立电源,一种是集中供电电源。独立电源是一个摄像头配一个电源,电源是12V2A的,施工时要在摄像头的旁边装一个小箱子,以放置电源。集中供电电源,一般规格有12V5A的,可一个电源供两个摄像头;12VIOA的可一个电源供5个摄像头;12V15A的,可一个电源供7个摄像头;12V20A的,可一个电源供10个摄像头;12V30A的,可一个电源供15个摄像头;根据施工时的现场情况,可选择不同规格的集中供电电源。独立电源外观：集中供电源外观：二、中间传输设备以数字监控系统为例,传输部分主要由电线和网线组成,摄像头安装位置离机房比较远的话,传输部分就由电线、网线、光缆、光收发器、交换机组成。电线一般用RVV2*1.0的规格,网线一般用超五类网线。光缆根据情况从机房出来用一根大芯数的（如8芯）,然后再分到其它要安监控的位置,可用4芯光缆或室外皮线光缆跟8芯光缆对接。光收发器分AB两端L般成对使用机房使用A端监控点位处就用B端。电线外观图：超五类网线外观图：光缆外观图：光收发器外观图：交换机外观图：三、后端存储和显示设备1.后端存储设备主要是用监控主机（NVR）加上硬盘来存储图像。监控主机可分为4路（即可接入4个摄像头）;8路（即可接入8个摄像头）;16路（即可接入16个摄像头）;32路（即可接入32个摄像头）；硬盘按存储量可分为1TB;2TB;3TB;4TB;6TBO2、显示设备。显示部分一般由一台或多台显示器或监视器组成。它的功能是将传送过来存储在监控主机上的图像显示出来。3、数据汇聚设备(机房交换机)前端摄像头经过传输部分的网络或光纤到机房后,网线需插到机房的交换机上,进行数据交换。监控主机(NVR)外观图硬盘外观图显示器外观图机房交换机外观图以上的设备进行相关的布线、联接,就能形成监控系统。下面为大家放上成都门里门外科技有限公司做监控系统时遇到的两种情况的拓扑图：一种是远距离需要布光缆传输的监控系统拓扑图：另一种是近距离直接用网线传输的监控系统拓扑图：
