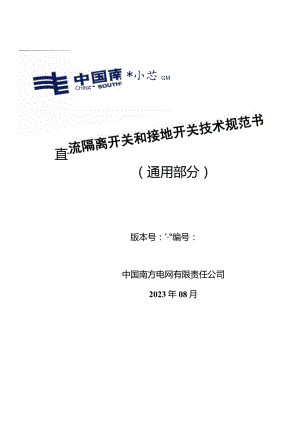

直流隔离开关和接地开关技术规范书（通用部分）-天选打工人.docx

直*小芯gmCHINA（通用部分）版本号：'°编号：中国南方电网有限责任公司2023年08月知识产权声明南方电网公司拥有本作品的知识产权，未经南方电网公司书面许可，任何单位和个人不得擅自使用(包括但不限于复制、发行、转载、通过信息网络传播等)，否则，南方电网公司将依法追究法律责任。IntellectualPropertyRightsStatementChinaSouthernPowerGridistheowneroftheintellectualpropertyrightsofthiswork.Anypersonororganizationshallnotutilize(includingbutnotlimitedtoreproduce,distribute,transmitordisseminatethroughtheinternet)withoutthepriorwrittenpermissionoftheownerandwillbeheldlegallyresponsibleotherwisebyChinaSouthernPowerGrid.本技术规范书对应的专用部分目录名称品类优化清单对应型号800kV直流隔离开关和接地开关技术规范书（专用部分）直流隔离开关、接地开关，±816kV400kV直流隔离开关和接地开关技术规范书（专用部分）直流隔离开关、接地开关，±408kV±500kV15OkV直流隔离开关和接地开关技术规范书（专用部分）直流隔离开关、接地开关，±15OkV1总则11.1 一般规定11.2 投标方应提供的资格文件12工作范围22.1 工程概况22.2 范围和界限22.3 服务范围23应遵循的主要标准44使用条件54.1 环境条件54.2 特殊使用条件64.3 阀厅设备使用条件75技术要求85.1 基本参数85.2 设计与结构要求85.3 抗震要求135.4 数字化要求136试验136.1 试验分类136.2 原材料及半成品检验试验146.3 型式试验146.4 特殊试验166.5 例行试验166.6 交接试验177产品对环境的影响188企业Vl标识189技术文限求189.1 设计文件的确认189.2 图纸1993说明书199.4 试验报告209.5 设计文件的交付2096文件树要求209.7 投标方应完成工作2110包装、运输、安装、质保证、设计及监造2110.1 包装2110.2 运输2110.3 安装指导2210.4 质保证2210.5 设计2310.6 6监造2411专业接口要求2511.1 电气一次接口2511.2 电一次接口26附录1生产进度计划表27附录2系统主接线方案（例）281总则1.1 一般规定1.1.1 本招标技术文件适用于中国南方电网有限责任公司电网建设工程项目采购的换流站直流隔离开关和接地开关及其辅助设备，它提出了该设备本体及附属设备的技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。1.1.2 本招标技术文件并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，提出的仅为最低限度的技术要求，投标方应按有关GB、GB"、DL和IEC最新版本的标准和本规范书进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。1.1.3 招标方的确认不能作为投标方不承担提供兼容性服务责任的理由。在随后的研究、制造、试验或调试阶段，如果发现投标方所供设备不满足兼容性要求，招标方有权给予否定，并要求投标方根据招标方要求进行修改，直至符合兼容性要求为止。从而保证招标方在整个工程或部分工程的利益不受损害。1.1.4 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。如有异议，不管是多么微小，都应在投标文件中以“技术差异表”为标题的专门章节中加以详细描述。1.1.5 本招标技术文件所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。1.1.6 本招标技术文件经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.1.7 本招标技术文件中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。1.1.8 本招标技术文件未尽事宜，由招、投标双方协商确定。1.1.9 投标方在应标招标技术文件中应如实反映应标产品与本招标技术文件的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标招标技术文件的条文存在差异，招标方有权利要求退货，并将对后续工程的评标工作有不同程度的影响。1.1.10 投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件,如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。1.2投标方应提供的资格文件投标方应在报价文件中或其它文件中提供下列有关资格文件，投标方应在报价文件中或其它文件中提供下列有关资格文件：1.2.1 投标方拥有的有权威机关颁发的ISo-9000系列的认证书或等同的质量保证体系认证证书。1.2.2 投标方需提供同类设备最近5年供货及运行业绩（包括设备主要参数、工程名称及安装地点、投运时间、运行记录及证明）。XX工程1.2.3 投标方具有履行合同所需的技术和主要设备等生产能力的文件资料。1.2.4 投标方有能力履行合同设备维护保养、修理及其他服务义务的文件。125投标方应提供同型号设备五年内的型式试验报告，如型式试验报告超过五年，可提供同型号设备的型式试验报告和五年内的持续供货和工程运行业绩。1.2.6投标方应提供同类产品在同等电压等级直流输电工程的运行业绩，并如实提供2010年以来同类产品运行中发生的质量问题及改进措施。2工作范围2.1工程概况本招标技术文件采购的设备适用的工程概况见专用部分。2.2范围和界限本设备招标技术规范适应于所供本工程换流站直流隔离开关和接地开关及其辅助设备的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。运输方式：公路、铁路或水路。现场安装和试验在投标方的技术指导和监督下由业主/业主代表完成。(4)本设备招标技术规范未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。2. 3服务范围(1)投标方应按本设备规范的要求提供全新的、合格的直流隔离开关和接地开关及其附属设备、备品备件、专用工具和仪器。投标方所提供的组件或附件如需向第三方外购时，投标方应对质量向业主负责，并提供相应出厂和验收证明。供货范围一览表投标方提供的直流隔离开关和接地开关的具体规格、数量见专用部分。下列部件应包括在供货范围内：(a) 必要的均压环；(b) 所有直流隔离开关和接地开关的操作机构；绝缘子和底座；(c) 辅助设备；(d) 每台隔离开关和接地开关应包括钢结构支架、机构箱及固定槽钢和支架底座安装用地脚螺栓。(e) 附件和配件；(f) 隔离开关和接地开关之间的机械联锁(适用于一体式带地刀的隔离开关)。(g) 隔离开关和接地开关传动部分设置接地跨接线，跨接线截面及材料满足规范要求，跨接线由投标人提供。直流隔离开关和接地开关XX工程主设备招标技术规范提供的直流隔离开关和接地开关应包括所有的备件、耗材、用于安装于支撑结构上的必要的零件以及与开关场高压端的连接件。(3)备品备件投标方应提供安装时必需的备品备件，费用应包括在投标总价中。业主根据需要在表14.1中提出备品备件，投标方应按项目分项报价，备品备件价格应含在报价总价中。每站极线和中性线的隔离开关和接地开关(包括电动操作机构)应各备1台。并应多备一套触头。投标方在表14.2中应推荐可能使用的备品备件，并分项报价，分别列出其单价和总价供业主选购。所有备品备件应为全新产品,与已经安装设备的相应部件能够互换,具有相同的规格材质和制造工艺。所有备品备件应装在箱内，防尘、防潮、防止损坏等与主设备一并发运，并标注“备品备件”以区别本体。备品备件的数量应至少满足三年运行的需要。投标方应更换在工程全面投产前损坏的或消耗掉的所有备品备件。户外设备的备品应当全部组装好、部分组装好或用板条箱包装好再供货。以便适合于长久地存放在户外。在为了正确地装卸或存储备件而需要特殊工序的场合，这些工序应与设备一起提供，而且还应在相关的维护手册中说明。对于所有的备品备件，大部件应能够永久户外放置，小部件在普通的仓库中应易于识别并检查。应提供用于现场简单维护工作的设备和原料，如润色的油漆。(4)专用工具与仪器仪表投标方应提供换流站正常运行和维护所需要的所有专用工具及维修设备。本文中所指的专用工具和维修设备，应包括通常只能从投标方那里买得到的所有工具或维修设备。投标方应提供安装、调试和维护时必需的专用工具和仪器仪表，费用应包括在报价总价中。业主根据需要提出的专用工具和仪器仪表放入表14.1中，投标方应分项列出其单价和总价，价款包含在报价总价中。投标方应在表14.2中推荐可能使用的专用工具和仪器仪表，并分别列出其单价和总价，供业主选购,并包含在投标总价里。在合同签订后发现需要追加专用工具或维修设备的情况下，这些专用工具或设备投标方也应该提供,且不应向业主收取额外的费用。所有专用工具与仪器仪表必须是全新的、先进的且须附详细使用说明资料°专用工具与仪器应装于箱内，注明“专用工具”和“仪器”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。(5)工厂试验由投标方在生产厂家内完成，但应有业主代表参加，参加工厂验收的人数及天数等规定详见标书商务部分。(6)现场安装和试验在投标方的技术指导下由业主完成，投标方协助业主按标准检查安装质量，处理安装、调试、启动及试运行期间出现的问题，并提供备品、备件，做好销售服务工作,投标方应选派有经验的直流隔离开关和接地开关XX工程主设备招标技术规范技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。(7)投标方应协助业主解决设备运行中出现的问题。(8)设计联络会议的地点及业主参加人员的人数和天数等规定详见标书商务部分。(9)设备安装、调试和性能试验合格后方可投运。设备投运并稳定运行后，投标方和业主(业主)双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。(10)如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，招投标双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。3应遵循的主要标准(1)合同设备，包括投标方向其他厂商购买的所有附件和设备，应符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别说明，应包括在报价期内有效的任何修正和补充。(2)除非合同另有规定，均须遵守最新的国家标准(GB)、电力行业标准(DL)、机械行业标准(JB),南方电网公司企业标准、国际电工委员会(IEC)标准以及国际单位制(SI)标准。如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。如果投标方选用本设备规范规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于标书规定的标准，并从业主处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。(3)所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。投标方提供的设备和配套件要符合以下标准但不限于以下标准:序号标准号标准名称1.GB/T25091高压直流隔离开关和接地开关2.GB1985高压交流隔离开关和接地开关3.GB/T11022高压开关设备和控制设备标准的共用技术要求4.GB50150电气装置安装工程电气设备交接试验标准5.GB50169-2016电气装置安装工程接地装置施工及验收规范6.GB50171-2012电气装置安装工程盘、柜及二次回路接线施工及验收规范7.DL/T486交流高压隔离开关和接地开关订货技术条件8.DL/T593高压开关设备和控制设备标准的共用技术要求9.IEC62271-102高压交流隔离开关和接地开关10.IEC62271-1高压开关设备和控制设备-第1部分：共用技术条件11.IEC60694高压开关设备和控制设备标准的共用技术要求12.GB50260电力设施抗震设计规范直流隔离开关和接地开关XX工程主设备招标技术规范13.IEEEStd693RecommendedPracticeforSeismicDesignOfSubstations14.GB/T25096交流电压高于IoOoV变电站用电站支柱复合绝缘子定义、试验方法及接收准则15.DL/T1048标称电压高于1000V的交流用棒形支柱复合绝缘子一定义、试验方法及验收规则16.DL/T810±SOOkV及以上电压等级直流棒形悬式复合绝缘子技术条件17.DL/T1472.1换流站直流场用支柱绝缘子第1部分：技术条件18.GB/T4109交流电压高于1000V的绝缘套管19.GB/T22674直流系统用套管20.GB/T7354局部放电测量4使用条件按本技术规范书采购的直流旁路开关，其安装地点的实际外部条件详见专用部分。投标方所提供设备的绝缘水平、温升等相关性能参数应在该户外设备使用条件下进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。4.1 环境条件GB/T11022-2011中第2.2.2条适用，此外要求如下：4.1.1 周围空气温度最高40（24h内测得的平均温度不超过35°C）；最低-10。日温差30Ko4.1.2 湿度在24h内测得的最大相对湿度的平均值100%。最大月相对湿度平均值90%o4.1.3 污秽直流隔离开关的瓷套管，其外绝缘的最小标称爬电距离用下述关系式确定：It=a×lr×UJ£×ka（公式4-1I1最小标称爬电距离（mm）a应用系数，一般取1。断口需要更长的爬电距离，应用系数=1.15。I,统一爬电比距（mm/kV）。对于d级以下污秽等级的地区统一按d级防污选取设备的爬电距离。d级外绝缘统一爬电比距按不小于43.3mmkV<>U1开关设备和控制设备的额定电压：直流隔离开关和接地开关XX工程主设备招标技术规范kad直径的校正系数，当平均直径Da<300mm时，&=1.0；当Du>300mm时，«/=0.0005D«+0.85。4.1.4 降雨降雨强度为Iomm/min。4.1.5 覆冰厚度应考虑覆冰范围从Imm到20mm,但不超过20mm。4.1.6 风速不超过35mso4.1.7 抗震水平规定为8度，应满足表4.1的规定。表4.1地震烈度和加速度考核波形设防烈度8度9度人工合成地震波或实震记录0.25g0.5g正弦共振拍波0.15g0.3g注：g为地心引力加速度，g=9.8ns2试验方法按GB/T13540进行。4.1.8 共模电压由于主回路的开合操作，在辅助和控制回路上所感应的共模电压幅值不超过1.6kVo4.2 特殊使用条件直流隔离开关可以在不同于4.1中规定的正常使用条件下使用，这时招标方的要求应当在下述特殊使用条件的规定值中选取。4.2.1 周围空气温度最¾温度为+55；最低温度为-15、25。4.2.2 海拔高度对于使用在海拔高于I(X)Om处的SF6断路器，其外绝缘在标准参考大气条件下的绝缘水平是将适用场所要求的绝缘耐受电压乘以海拔修正系数Kao表4.2海拔修正系数海拔(m)修正海拔(m)修正系数Kaa工频、雷电冲击和相间操作冲击电压纵绝缘操作冲击电压相对地操作冲击电压1(X)0-200020001.131.121.1()2000-250025001.201.191.152500-300030001.281.261.20XX工程>3000考虑实际运行地点的环境,经专题研究后确定a：海拔修正系数Ka按照下式计算Ka=emifl-,ooov8,5°式中：H一海拔；m取下述确定值：对于工频、雷电冲击和相间操作冲击电压，m=1；对于纵绝缘操作冲击电压，m=0.9;对于相对地操作冲击电压，m=0.75°注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别的措施。外绝缘和内绝缘的定义见GB/T311.2绝缘配合第2部分：高压输变电设备的绝缘配合使用导则。注2：对于低压辅助设备和控制设备，海拔低于2000m时，不需采取特别措施。对于更高的海拔，需采取的措施见GB/T16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验。4.2.3污秽有特殊工况要求时，按公式4-1对于d级及以上污秽等级的地区统一按e级防污选取设备的爬电距离。e级外绝缘统一爬电比距按不小于53.7mmkVo4.2.4 覆冰厚度不超过20mm。超过20mm的覆冰厚度由制造厂和用户协商。4.2.5 抗震水平规定为9度，应满足表4.1的规定。1.1.1 2.6其它参数设备在其它特殊使用条件下使用时，招标方应参照GB/T4796、GBZT4797、GBZT4798的规定提出其环境参数，并在专用部分表2.2中填写。外绝缘的设计应在不采用涂料(涂RTV)或增爬裙等措施的前提下，不发生闪络。投标方应提供支柱绝缘子、套管相应的技术参数和详细的电气及机械性能试验报告。从直流工程通过验收的日期开始，在三年的时间内招标方将监测由投标方提供的直流设备发生的闪络。如果在三年的监测期间，设备发生闪络，投标方应研究和提出防止闪络的补救措施，报经招标方同意后实施，所发生的一切费用由投标方承担。1.1.2 2阀厅设备使用条件(1)全封闭户内，微正压，带通风和空调(2)最高温度：+50(3)最低温度：+5C(4)最大湿度：60%RH(5)污秽等级：户内(6)最小统一爬电比距：阀厅内直流套管的统一爬电比距14mmkV(7)所有阀厅内设备应能适应由过滤空气中的潮湿、盐雾和灰尘造成腐蚀的影响。XX工程5技术要求5.1 基本参数直流隔离开关和接地开关参数表见专用部分。投标方须承诺产品参数及性能满足最终成套设计要求。1.1.3 2设计与结构要求5.2.1 一般要求（1）直流隔离开关和接地开关应满足各种工况的额定值要求，同时也应满足各种工况的过负荷的要求。（2）直流隔离开关和接地开关应具有相互独立的电动和手动操作机构。（3）隔离开关无论是在正常分闸、合闸、中间状态以及故障情况下都能在工作站上正确的反映现场实际的情况，提高遥信的准确性，消除安全隐患。（4）每台隔离开关均应配有平板式主接线端子板，并适合与业主供应的铝合金线夹相连接，投标方应提供主接线端子板的机械强度试验报告。设备接线板应具有承受连续及短时的综合荷载的能力。连续综合荷载：包括施加在设备接线板上的水平纵向荷载、水平横向荷载、垂直荷载、设备最大风荷载和设备自重等荷载组合。在此连续综合荷载下，设备的安全系数不应小于2.5o短时综合荷载：包括施加在设备接线板上的水平纵向荷载、水平横向荷载、垂直荷载、设备最大风荷载的25%、和设备地震动态荷载及设备自重等荷载组合。在此连续短时综合荷载下，设备的安全系数应不小于1.67。（5）主接线端子板及线夹均应能承受1000N.m的扭矩而不变形。（6）隔离开关应结构简单、性能可靠、易于安装调整、维护检修安全方便，金属零件包括联锁元件均应防锈、防腐蚀，螺纹连接部分应防锈、防松动和电腐蚀。接地开关应拆装方便，对钢制件应采用热镀锌处理。（7）同型号产品的安装尺寸应一致，零部件应具有互换性。（8）投标方应给出隔离开关对基础的作用力及刚度、强度和结构要求。（9）在规定的覆冰厚度下，隔离开关和接地开关应能可靠的分闸和合闸。（10）隔离开关的带电部分及其转动部分的结构应能防止鸟类作窝，传动和转动部分应采取润滑措施和密封措施，在寒冷地区应采用防冻润滑剂。（11）接地螺钉应符合如下规定：a）隔离开关、接地开关的底座上，应装设不小于612mm的接地螺钉；b）接地接触面应平整、光洁，并涂上防锈油，连接截面应满足热稳定要求；C）接地接触面应标以接地符号。（12）隔离开关的侧或两侧应能装配接地开关，根据需要配置所需的接地开关。接地开关和隔离开关之间应有可靠的机械和电气联锁，须在业主或业主代表的见证下，通过试验验证电动和手动操作状态下机械能够可靠联锁。若隔离开关与接地开关是分开独立安装，则需要隔离开关主刀闸与接地刀闸之直流隔离开关和接地开关XX工程主设备招标技术规范间应有电气联锁。机械联锁应有足够的强度，防止电气误操作。（13）隔离开关在风压、重力、地震或操动机构与隔离开关之间的连杆被偶然撞击时隔离开关应能防止从合闸位置脱开或从分闸位置合闸。（14）接线端子板应为平板式。同一型号隔离开关端子板大小统一并保证其载流量满足要求。（15）均压环必须光滑，工艺优良，户外安装的均压环应具有滴水孔。接地开关的均压环保护范围要满足要求，不应有明显的电晕放电现象。（16）接地开关的旋转轴与底座之间的铜质软连接的截面积应不小于50mm2,该铜质软连接的强度应能耐受台风震动或撕裂。（17）投标方应说明防止隔离开关操作晃动的措施。（18）隔离开关合闸到位后，除了机构箱本体“分”、“合”状态指示牌外，在闸刀本体上要求明显的指示，比如颜色或者形状上的区别。（19）机构箱、汇控箱内应有完善的驱潮防潮装置，并确保驱潮防潮装置可靠工作，防止凝露造成箱内零部件锈蚀和二次设备损坏。（20）户外就地控制柜需设计遮阳沿，伸出部分需超出箱体柜门，并具有倾角，防止雨水进入柜内;柜体内部需加热器需采用分布式布置，并配置可调节的温湿度控制器，温度可调范围为O-100C,湿度调节范围不应小于30-95%,柜内温度应保持在+550°C内，柜内湿度应保持在90%以下，应保证柜内设备正常运行。（21） 800kV>40OkV隔离开关端子板静态拉力应不低于以下值：水平纵向3000N,水平横向2000N,垂直方向2000N。中性线隔离开关端子板静态拉力应不低于以下值：水平纵向2000N,水平横向1500N,垂直方向1500No（22）继电器接点材料不应采用铁质，继电器接线端子、紧固螺丝、压片应采用铜材质。（23）二次回路（含一次设备机构内部回路）中，交、直流回路不应合用同一根电缆，强电和弱电回路不应合用同一根电缆。交直流回路应接入不同的端子排（24）投标方需承诺隔离开关动触头位置可根据招标方要求调整。除中性线隔离开关外，其余隔离开关全部为水平伸缩式，80OkV直流隔离开关触头应采用封闭式。直流滤波器高压直流隔离开关应配置招弧角（25）每台开关的电机电源及其控制电源空开需独立配置，每个隔离开关/接地开关的电机均需分别配置独立的电机电源空开和其所对应的控制电源空开（以电机为单位执行），分别用于断开电机电源回路和控制电源回路。（26）刀闸、地刀的电机电源和控制电源不得与其他回路共用空开，比如信号电源、加热器、照明、断路器的电机电源等。（27）断开刀闸、地刀的电机电源空开和控制电源空开后，不能影响控制保护的正常逻辑判断，不能影响后台对到站和地刀的分、合位监视以及对其他设备的位置监视。（28）电机电源和控制电源告警信号回路不得与其他信号回路共用，断开刀闸、地刀的电机电源空直流隔离开关和接地开关XX工程主设备招标技术规范开和控制电源空开后、不能影响其他回路的信号监视，避免空开断开后影响其他告警功能。（29）刀闸、地刀的电机电源空开断开后，可以自动切断电机控制回路的自保持功能。（30）控制柜防护等级不低于IP55。5.2.2 操作机构（1）机构箱的所有报警、状态信号及模拟量输出（如果有）均为双重化配置。（2）除控制、指示及闭锁等通常的辅助接点外，分合闸位置辅助接点至少12常开12常闭（不带公共端），接口信号采用无源接点接口形式，且接点数量满足控制保护要求，辅助接点的开关能力为直流220V、2.5Ao（3）对于采用电动操动机构的隔离开关和接地开关应能远方和就地操作，能送出远方/就地位置信号。（4）供检修用的手柄总长度（包括横柄长度在内）应不大于1000mm,手柄离地面的高度不大于IlOOmm,操作力不大于200N,其机构的终点位置应有足够强度的定位和限位装置，且在手动分、合闸操作时能可靠闭锁电动回路。（5）配用电动操动机构时应满足：a）应装设供就地操作用的手动分、合闸装置；b）当操动机构处于任何动作位置时均应能取下或打开操动机构的箱门，以便检查或修理辅助开关和接线端子；C）应能就地电动；d）在接受操作命令后，应能自行完成正常的合闸或分闸动作；e）操动机构箱内应装设分、合闸按钮；f）电控户外电动操动机构箱内应装设小型断路器；g）电动操动机构中所采用的电动机和仪表应符合相应的标准。h）隔离开关电机电源空开出口增加电压继电器，并将该继电器辅助接点串入隔离开关控制回路，在电机电源断开时联锁断开其控制电源。（6）操动机构上应有显示隔离开关分、合闸位置的指示器。指示器上应标明“分"、"合”字样。（7）操动机构箱应采用优质亚光不锈钢材，厚度不小于2mm,或者精铸铝、铝合金铸件。箱内涂浅色高亮度的磁漆，投标方提供补漆所需的漆量。（8）操动机构箱应能防锈、防寒、防小动物、防尘、防潮、防雨、防护等级不低于IP55。操动机构箱内应配置除潮装置，保证室外相对湿度为5%-95%范围时不发生凝露。（9）操动机构箱底部导线管的人口处应设有遮板，机构箱与外部管道和电缆的连接应便于拆卸和移动，柜体防雨性能良好，在不利的气候条件下应能开门检修。柜正面应设有钱链的密封门，门上有把手、碰锁和可加挂锁的措施。（10）操动机构箱内端子均采用凤凰端子，应配有足够的端子板和螺丝，材质为铜质，以供设备内直流隔离开关和接地开关XX工程主设备招标技术规范配线及外部电缆端头连接用，端子板及终端板与夹头均安装在电缆进口上部，与电缆的距离应不小于150mm,每组端子板应有15%的备用端子。端子要有足够的可连电源端子，要求可接入6mm2电缆；每个端子只能连接1根导线。（12）所有辅助触点应在电气接线图上标明编号并且连线至主端子板每只辅助开关及所有辅助触点的电气接线必须编号。（13）操动机构装设的辅助开关的动作应符合下列要求：a）指示隔离开关分闸的信号：应在达到80%断口距离后发出；b）指示隔离开关合闸的信号：应在隔离开关能安全通过额定电流及动、热稳定电流的位置时发出。C）当隔离开关或接地开关不在以上两个位置时，应能向监控系统发送信号指示隔离开关或接地开关处于中间状态。（14）投标方应明确标示辅助和控制回路中所采用的主要二次配套元件，如辅助和控制开关、接线端子、电动机、继电器、接触器、低压开关及二次电缆等元件的型号和投标方家，或者按照业主要求的产品型号和投标方家进行采购。（15）隔离开关水平与垂直连杆由投标方提供。（16）如有需要注油的位置，应有明显标识。（17）操作机构箱内均应提供接地端子，专用于电缆屏蔽。（18）应使用专用的行程开关，严禁使用限位开关代替。（19）加热器应带自动温控器，也可手动投入。（20）每个端子箱应配置2根接地铜排，用于电缆屏蔽层接地，截面不小于100mm2。（21）有条件时可选用具有隔离开关分合闸位置双确认功能的设备。5.2.3 辅助电源分合闸回路的控制电压220VDC(+10%-15%)电动操作机构的电源电压和频率380/220V(+10/-15%),50Hz加热器电源电压和频率220V(+10-15%)z50Hz5.2.4 涂漆和防锈除有色金属、抛光或机械加工的表面以外，所有的金属外露部分，均应作最小表面的除锈处理。除锈处理后应喷涂一层底漆。除不适于喷漆的管道内表面，所有的内表面，至少应涂刷一层底漆和一层亮光漆或瓷漆。所有的外表面至少应喷涂一层底漆及二层瓷漆，并且有足够的弹性，能承受温度的急剧变化，抗剥落,并保持颜色不变,装置在户外的接线板、螺栓、螺母和垫圈应涂保护层以防止不同金属之间的电解作用使螺纹生锈，并应提供防止水分进到螺纹中的方法。隔离开关和接地开关的金属外壳应能防腐蚀。金属制作（包括闭锁元件）应能耐受氧化而不腐蚀，并能直流隔离开关和接地开关XX工程主设备招标技术规范耐受不同材料间的电化腐蚀及材料热胀冷缩造成的附加应力的作用。所有暴露在大气中的金属部件应有可靠的防锈层或采用不锈钢材料制成。钢材表面除锈等级达到或优于Sa2,5.St2,防腐耐久性达到H级（15年以上。至少达到M级中等水平，即10年以上）。直径12mm以下的螺栓、螺钉等应采用不锈钢或热镀锌材料制成，直径12mm及以上的螺栓应采用热镀锌材料。除了非磁性金属之外，易锈金属部件均应热浸镀锌，镀锌金属件的最小厚度为3mm,热镀锌应满足ASTM中AI23、A134和A153的要求。镀锌前，须将所有焊渣清除干净。部件材料应在加工、制造完成后再镀锌。基础中非不锈钢铁质零部件制造使用的所有金属部分必须进行热镀锌处理，热镀锌的厚度不低于国标GB/T13912要求。如果有必要在现场进行修补，在特殊的情况下可采用多层富锌漆涂层替换热镀锌。至少两层，总厚度为100微米。扫尾涂层粉刷时应该便于后期维护，修补时无需事先进行特殊处理。要求防锈10年，如果根据GB/T1766,表面破损超过生锈等级2（S2）,投标方应负责进行必要的修复处理。5.2.5 铭牌根据GB/T25091-2010或者IEC相关标准中规定执行。5.2.6 支柱绝缘子（1）伞裙、护套材料采用高温硫化硅橡胶，体积电阻率2IO1?。m；击穿强度H30kVmm;耐漏电起痕及电蚀损性不低于TMA4.5级；抗撕裂强度（直角形试样）210kN/m；机械扯断强度34Mpa；扯断伸长率2150%；邵氏硬度250ShOreA；憎水性应符合DL/T810的要求；阻燃性FV-O级。（2）绝缘子伞套表面单个缺陷面积（如缺胶、杂质、凸起等）不应超过25mn,深度不大于Imm,同时不应有开裂类型缺陷，凸起表面和合模缝应清理平整，凸起高度不应超过08mm,总缺陷面积应不超过绝缘子总表面积的0.2%o（3）芯体应满足以下要求：吸水率小于0.05%；雷电冲击耐受电压不小于100kV（试样长度：10mm±0.2mm）;染色渗透试验时间不小于15min；水扩散试验中的泄漏电流不大于ImA。（4）除不锈钢外的所有铁质金属附件都应进行热镀锌。绝缘子端部附件镀锌层的外观质量、厚度、附着性、均匀性及锌锭的纯度应符合JB/T8177的规定。（5）绝缘子应满足机械负荷一一时间试验和金属附件与绝缘护套间界面的渗透性试验的要求。（6）投标方应保证支柱绝缘子材料、电气、机械、界面、密封等性能满足使用要求，并提供相应的支撑证明材料或开展验证性试验。（7）投标方应对绝缘子用原材料、金属附件等进行入厂复检，并提供检验记录。5.2.7 端子板（1）参考现有规程中温升限值的相关规定，直流通流回路铝和铜材质接触面温升限值取为40K,铜镀银和铝镀锡材质接触面温升限值取为50K。当采用镀锡材质时，最高温度不应超过105。（2）铝铝接触面电流密度控制在0.07488Amm2以内，铜-铜以及铜镀银铝镀锡接触面电流密度控制XX工程在0.0936Amm2以内，铜铝过渡接触面电流密度控制在0.08Amm2以内。（3）设备端子和金具制造时，建议端子板螺栓开孔尺寸为18mm,孔间距取50mm。端子板表面按正常处理工艺处理即可，出厂后无需另外对端子板进行特殊打磨处理。（4）金具安装时螺栓紧固力建议采用100%标准螺栓紧固力，进一步增大压紧力对减小接触电阻限制温升作用不大。5.3抗震要求所有直流隔离开关和接地开关均应满足工程抗震要求并开展对应的抗震试验验证（或提供抗震计算报告。）5.4数字化要求新建数字化直流隔离开关应选用数字化表计，与直流隔离开关设备本体一体化设计、试验与安装。针对直流隔离开关的隔离开关位置确认、机构箱环境监测等运行特性，采用监测装置对直流隔离开关的运行参数进行采集。直流隔离开关传感器配置如下表所示。设备类型功能设备名称应用建议数字直流隔离开关一体化传感器隔离开关位置确认微动开关磁感应传感器应选用，至少采用两种传感器中的其中一种电流波形监测隔离开关电机电流传感器应选用监测装置隔离开关位置确认开关分合闸位置确认在线监测装置应选用机构箱环境监测机构箱环境监测装置应选用机构箱二次元件可见光监测柜内可见光在线监测装置应选用，根据实际需要配置屏柜空开远方操作智能空开应选用，根据实际需要配置6试验直流隔离开关和接地开关应按照本规范书和相关标准的有关条款进行，并符合下列要求：试验应出具详细记载测试数据的正式试验报告。投标方应提供所有的试验文件。所有试验均应在业主或业主授权的监造工程师见证下进行，只有获得业主的许可，方可在业主代表不在场的情况下进行试验。6.1 试验分类试验类型包括原材料及半成品检验试验、型式试验、特殊试验、例行试验、交接试验。XX工程原材料及半成品检验试验指产品外购件入厂时必须开展的检验试验，以及产品生产过程中必须开展的工序间检测。投标方应提供详细的、由有资质的第三方检测机构出具的型式试验和特殊试验报告，进行试验的高压直流隔离开关和接地开关应与提供给业主方的相同，任何性能方面的改变都要通过型式试验的验证。型式试验用试品不能做为实际供货产品。例行试验为每组供货产品都要进行的试验。交接试验为隔离开关和接地开关安装完毕后进行的现场试验。6.2 原材料及半成品检验试验在制造厂常规的原材料和外购件入厂检验间、半成品工序间检验的基础上，以下项目要求必须
