石油天然气建设工程施工质量验收规范.docx

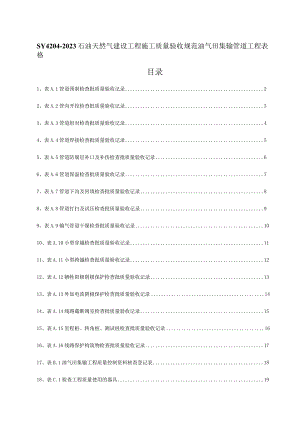

SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程表格目录1、表A.1管道预制检查批质量验收记录22、表A.2管沟开挖检查批质量验收记录33、表A.3管道组对检查批质量验收记录44、表A.4管道焊接检查批质量验收记录55、表A.5管道防腐层补口及补伤检查批质量验收记录66、表A.6管道保温检查批质量验收记录77、表A.7管道下沟及回填检查批质量验收记录88、表A.8管道打扫及试压检查批质量验收记录99、表A.9输气管道干燥检查批质量验收记录1010、表A.10小型穿越检查批质量验收记录1111、表A.11小型跨越检查批质量验收记录1212、表A.12牺牲阳极阴极保护检查批质量验收记录1313、表A.13外加电流阴极保护检查批质量验收记录1414、表A.14线路截断阀室检查批质量验收记录1515、表A.15里程桩、转角桩、测试桩检查批质量验收记录1616、表A.16线路保护构筑物检查批质量验收记录1717、表B.1油气田集输工程质量控制资料核查登记表1818、表C.1检查工程质量使用的器具19SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.1管道预制检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1管道的!规格及材质应符合设计文献规定殷项目1单根直管下料长度容许偏差应为单管长度的千分之一2管口不平度应不不小于或等于Imm3管口的端面倾斜偏差应不不小于钢管外径的1%,且不应超过2mm4直管相邻环焊缝间距应不小于管径的1.5倍且不不不小于15mm施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.2管沟开挖检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1管沟深度应符合设计规定，沟底标高容许偏差为Omm100mm2位置偏移应不不小于IOomm般项目1多管道同沟敷设时，管沟底宽应为两边管道外缘各加250mm2石方段管沟应加深200mm施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.3管道组对检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1管道H勺规格和材质应符合设计规定般项目1管道接头的坡口形式及组对尺寸应符合焊接工艺规定坡口形式坡口角度钝边间隙2对口错边量应符合下列规定高错过，且;压管道对口边量不应超箕厚的10%不不小于Inim中压管道对口错边量不应超过壁厚的15%且不不小于1.6mm3直缝或螺旋焊缝错开间距不应不不小于1OOmm施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.4管道焊接检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则称及编号名检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1焊接材料的牌号及规格应符合焊接工艺规程的规定般项目1清除坡口表面及其两侧至少IOmm范围内的铁锈、水分、油污和灰尘等2焊缝表面应无裂纹、气孔，夹渣、综合性飞溅及凹陷等缺陷3咬边深度应不不小于管壁厚的12.5%且不超过0.8nmO在焊接任何300mm时持续焊长度中，合计咬边长度不应不小于50mm4焊缝宽度每边应超过坡口Imm2mm5焊缝余高不不小于1.6mm,局部不不小于3mm,但长度不不小于50mm6焊缝错边量：高压管道不应超过壁厚的10%且不不小于1mm；中压管道不应超过壁厚的15%且不不小于1.6mm施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.5管道防腐层补口及补伤检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目I补口及补伤所用材料应具有产品质量证明书和复验汇报2防腐层补口补伤后不应有漏点3热缩套剥离强度试验应按SY/T0413进行抽查般项目1补口后表面应平整，粘接严密，不应有气泡与皱褶等缺陷；接茬处应粘接牢固，衔接平整施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.6管道保温检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原贝称及编号U名检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1保温材料应具有产品质量证明书和复验汇报般项1铁丝绑扎应牢固、充填应密实、无严重凹凸现象2金属薄板保护层咬缝应牢固、包裹应紧凑目3管壳预制块保温接缝应错开，水平管的接缝应在侧面4保温层玻璃布缠绕应紧密，采用外防腐不应露出玻璃布纹5石棉水泥保护层厚度应均匀，表面应光洁施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.7管道下沟及回填检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目I管道下沟前，应对防腐层进行电火花检查并无漏点2管道下沟后，不应有悬空；若有悬空，应采用细士进行回填3管道埋深应符合设计文献规定4管道下沟回填后应用音频检漏仪检测防腐层，每IOKm漏点不超过5点般项目1石方沟底应先回填200mm厚细软土垫层2管道回填应分二次进行，第一次回填最大粒径不超过IOrnnl细土回填，且应高出管顶部300mm：第二次回填用其他土。农田地表层应用耕机土回填，回填土应高出自然地面300un施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.8管道打扫及试压检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1管道试验压力应符合日勺规定，压降应符合14.1.12的规定试验介质：水，强度压力为设计压力的1.5倍；介质：空气，强度压力为设计压力的1.15倍；严密性试验压力为设计压力：MPa；水压试验稳压期间，压降不不小于试验压力的1%;气压试压稳压期间，压降率4PW1%合格。般项目1管道吹扫时，吹出的气体应无铁锈、尘土、石块、水等杂物施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.9输气管道干燥检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项1当采用空气干燥法和真空干燥法时，管道干燥指目标：管内空气水露点应比输送条件下最低环境温度低5C2当采用干燥剂干燥法时，管道干燥指标：干燥剂占混合液的质量分数不低于80%般项目1干燥前管道内游离水应打扫洁净施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.10小型穿越检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1穿越管道、套管及焊接材料的材质、型号、规格应符合设计规定2穿越管道轴线位置应符合设计规定，水平偏差：顶管穿越不不小于1%L,河底开挖不不小于200mm,路基开挖不不小于100lnm（L为穿越长度）3管沟开挖深度应符合设计规定，容许偏差：顶管穿越为一4Omm÷30un,河底开挖不不小于200mm,路基开挖为一1OOmm+50nun；且埋深符合设计规定般项目I采用套管穿越时，输送管的绝缘支撑架应安装牢固，绝缘垫位置对於U套管不应与带状牺牲阳极相连2绝缘电阻值应不小于2M施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.11小型跨越检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1管材、焊材、防腐保温材料和建材的材质、规格、型号应符合设计规定般项目1官桥基础顶面高容许偏差±30mm2官桥基础横截面尺寸容许偏差土50mm3管道轴线偏移容许偏差±30mm4管道表面油漆应涂刷均匀施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.12牺牲阳极阴极保护检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1牺牲阳极保护所用的多种电气材料和防腐材料应符合设计规定2绝缘接头的绝缘电阻应不小于2MC般项目1牺牲阳极在装填料前，表面应无氧化膜及其他污物，牺牲阳极应位于填包料中心，且带口扎紧，填包料中不应混入泥土等杂物2所有焊点应无虚焊、气孔等缺陷3连接点与管道连接处防腐应符合设计规定4电参数管道对地电位差V阳极对管道电位差V阳极对地电位差V阳极输出电流mA阳极接地电阻施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日检查批编号施工执行原则名称及编号SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.13外加电流阴极保护检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1外加电流阴极保护所用的电源设备及多种电料器材应符合设计规定2管道绝缘接头处的绝缘电阻值应不小于2MC般项目1阳极顶面埋深距地面不小于Im2阳极接地电阻应不不小于13回填料顶部粗砂厚度应不小于0.5m4电参数管道保护电位V管道保护电流mA阳极床接地电阻直流电源的电位和电压V施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.14线路截断阀室检查批质量验收记录施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目I工程所用主材应有产品出厂质量证明书和检查汇报般项目1墙体轴线位移偏差士1Omm墙体垂直度偏差±5mm基础和墙砌体顶面标高容许偏差+15mm2门窗宽度偏差土5mm门窗高度偏差-5mm+10mm3墙面抹灰表面不平度不超过5mm4地面平整度容许偏差4mm5管墩截面尺寸容许偏差±20mm施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日工程名称分项工程名称验收部位SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.15里程桩、转角桩、测试桩检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录般项目1桩尺寸容许偏差+IOmm2桩埋设深度尺寸容许偏差±30mm施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程检查批质量验收记录表A.16线路保护构筑物检查批质量验收记录工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行原则名称及编号检查批编号质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1工程所用主材应有产品出厂质量证明书和检查汇报般项目1构筑物位置容许偏差20Omm2顶面标高容许偏差±25mm3砌体厚度容许偏差Omnl+30mm4混凝土构筑物表面平整度容许偏差20mm预埋件坐标容许偏差土IOmm施工单位检查评估成果项目专业质量检查员年月日监理（建设）单位验收结论监理工程师（建设单位代表）年月日SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程表B.1油气田集输工程质量控制资料核查登记表工程名称施工单位序号资料名称份数核查意见核查人1管材、管件、阀门的质量证明书或合格证2阀门试压记录，安全阀定压记录3钢管的复验汇报4焊接工艺评估汇报5焊工合格证6焊接材料的合格证或质量证明书7无损探伤汇报8焊缝热处理记录9管道打扫及试压记录10防腐材料的质量证明书或化验汇报11混凝土和砂石材料的试验汇报12基础资料检查验收记录13管沟开挖记录14管道组对记录15管道焊接记录16防腐补口及补伤17管道保温记录18管道下沟及回填记录19管道干燥记录20牺牲阳极阴极保护施工记录21管道外加电流阴极保护施工记录22隐蔽工程记录SY4204-2023石油天然气建设工程施工质量验收规范油气田集输管道工程表C.1检查工程质量使用的器具序号名称规格型号备注1钢卷尺2m,5m,30m,50m2钢直尺150mm,300mm,lOOOmm3楔形塞尺15mm×15mm×120mm4靠（直）尺长lm,2m5角尺6经纬仪二级或三级7水平仪二级或三级8小线、尼龙线9焊接检查尺HCQ-I型IO电火花检漏仪11音频检漏仪12测厚仪13钢直角尺14压力表15万用表16兆欧表
