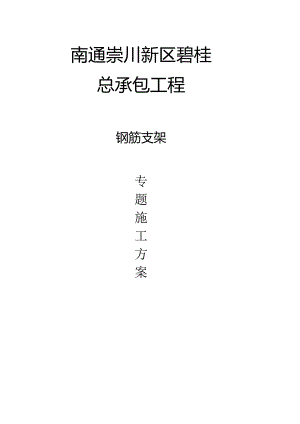

碧桂园钢筋支架工作方案.docx

南通崇川新区碧桂总承包工程钢筋支架专题施工方案南通华荣建设集团有限企业编制时间：年月日目录第一节、编制根据3-第二节、工程概况4-第三节、施工准备5-第四节、施工措施8-第五节、设计、规范及其他规定14-第六节、质量原则16-第七节、成品保护19-第八节、应注意的质量问题20-第九节、质量记录21-第十节、安全文明施工22-第十一节、钢筋支架计算书23-第一节、编制根据1、南通崇川新区碧桂园A区工程施工图纸；2、混凝土构造工程施工图平面整体表达措施制图规则和构造详图(IlGlO1)；3、混凝土构造工程施工质量验收规范(GB50204-2023)；4、钢筋焊接及验收规范(JGJl8-2023)；5、钢筋机械连接通用技术规程(JGJ107-2023)；6、建筑工程施工质量验收统一原则(GB50300-2023)7、有关本工程技术洽商和图纸会审记录；第二节、工程概况工程名称：南通崇川新区碧桂园A区总承包工程工程地址：南通市崇川区通富路西侧、洪江路南侧建设单位：南通市碧桂园新区置业有限企业设计单位：广东博意建筑设计院有限企业监理单位：南通方正建设监理征询有限企业勘查单位：南通勘察设计有限企业施工单位：南通华荣建设集团有限企业型号层数构造形式栋数1#楼综合楼地上12层框架1幢2#楼多层商业楼地上4层框架1幢3#楼高层住宅YJ140T地上18层框剪1幢9#楼高层住宅YJ140T地下1层、地上18层框剪1幢4#楼、5#楼、7#楼高层住宅YJ140T地上18层、地下1层框剪3幢6#楼高层住宅YJ260T地上18层、地下1层框剪1幢8#楼高层住宅YJ260T地上17层、地下1层框剪1幢地下室地下一层框剪本工程为剪力墙构造，地下室为筏板基础，其中建筑物下方地下室为桩筏板基础。本工程钢筋碎构造用钢量大，施工难度较大，尤其基础底板，属大体积碎构造,采用钢筋支架此技术措施，保证钢筋绑扎质量符合设计规定。第三节、施工准备1、测量准备根据平面控制网线，在垫层上放出底板主控制线和柱子轴线。板（包括底板）上放出该层平面控制轴线。待竖向钢筋绑扎完毕后，每层竖向钢筋上部标出标高控制点。2、技术准备1）配筋技术人员应充足领会设计规定，严格按照国家、地方及行业有关规范执行。2）在钢筋绑扎之前，技术人员要对各级管理人员和工人进行技术规范交底和关键部位施工交底。3）测量放线人员根据图纸，放出轴线、墙、柱、梁、集水坑和洞等位置线，对墙柱要放出轴线、构造边线和控制线，并用油漆明显标识，并报监理单位进行检查验收。4）钢筋进场日勺同步提交钢筋材质证明书并及时做复试和按规定见证取样，严格按规范规定进行。5）加工钢筋前，作好机械连接试件取样工作。3、材料、设备准备1）钢筋原材：钢筋尽量选用12米定尺，9米次之。2）进场钢筋必须有产品质量证明书，原材试验汇报，并按照分批、牌号、规格、分别挂牌堆放，不得混淆。进场后材料分批进行复试，如有其中一项指标不合格,则双倍取样重新复试，如仍不合格，则该批钢筋为不合格品，并明确标好不合格标识，准备予以退场。钢筋在加工过程中发生脆断、焊接性能不良或机械性能出现明显的不正常时，要立即停止施工，要查明原因，假如是材料质量问题，立即将该批钢筋退回。3）框架构造纵向受力钢筋要进行强度比值检查。4）加工成型好的马凳（楼板、楼梯）、墙柱钢筋定位卡具、剪力墙竖向、横向梯子定位筋、模板撑铁进行预检。5）每组试件数量取样原则：钢筋种类试件数量（根）拉伸弯曲螺纹钢22光圆钢224、施工机具准备序号设备名称型号数量（台）1钢筋弯曲机2钢筋切断机3闪光对焊机4电焊机5电渣压力焊设备8砂轮切割机5、钢筋搬运和堆放1）用人工搬运时，需轻拿轻放，放置钢筋时，端头不要先触地。严禁抛扔钢筋。2）用塔吊搬运时，每次起吊重应不不小于塔吊最远端起重量。待钢筋平稳，再运至指定地点，并注意在吊运钢筋时施工人员的安全。3）运到坑内的成型钢筋应按部位，按规格摆放整洁，并标识。4）钢筋要堆放到现场指定的场所内，钢筋堆放要进行挂牌标识，标识要注明使用0部位、规格、数量、尺寸等内容。钢筋标识牌规格要统一。5）加工好0钢筋要分类进行堆放，如直条钢筋堆放在一起，箍筋堆放在一起。钢筋下面一定要垫木架空，防止钢筋浸在水中生锈。生锈的钢筋一定要除锈后由现场钢筋质检员同意后使用。第四节、施工措施1、钢筋加工（1）配筋工作由负责土建施工的分包专职配筋人员严格按照国家、地方及行业的规范和各设计规定执行。构造中所有不小于20Omm的洞口，所有在配筋时，按照洞口配筋所有留置出来，不容许出现现场割筋留洞的现象。（2）加工工艺：钢筋除锈、除污一钢筋调直一钢筋切断一钢筋成型。1）钢筋除锈可采用手工钢丝刷除锈，一级钢B调直冷拉率不不小于4%,钢筋调直后应平直，且无局部波折。2）钢筋切断时，应根据不一样长度搭配，统筹安排，一般先断长料，后断短料,减少耗损，切断时防止用短尺量长料，防止产生合计误差。因此在工作台上标出尺寸刻度线，并设置控制断料尺寸用的挡板。在切割过程中如发现钢筋有劈裂、缩头或严重的弯头等，必须切除。钢筋的断口不得有马蹄形或起弯等现象，长度容许偏差±10mm°3）钢筋弯曲前，应计算好起弯点的位置，在钢筋上划好线，进行精确日勺弯曲成型，钢筋弯曲成型后，弯曲点处不得有裂缝，二级钢不得反复弯折，钢筋成型后的容许偏差全长为±10mm°4）一级钢筋末端需作180度弯钩，其圆弧弯曲直径不应不不小于钢筋直径时2.5倍，平直部分长度不应不不小于直径的3倍，二级钢筋末端需作90度或135度弯折时，弯曲直径不适宜不不小于钢筋直径B4倍，箍筋为一级钢筋，弯曲直径应不小于受力主筋直径，且不不不小于箍筋直径的2.5倍，弯钩平直部分的长度不应不不小于箍筋直径的10倍。2、钢筋定位、间距、保护层控制墙体、柱在底板中插筋定位措施：墙体的钢筋采用定距框保证墙柱主筋间距位置精确，墙、柱侧面钢筋保护层采用塑料卡具，墙体构造放在外侧日勺水平钢筋上，柱构造放在箍筋上。底板、楼板、梁、其他柱使用砂浆垫块，砂浆垫块可以根据钢筋规格做成凹槽，使垫块和钢筋牢固连在一起，保证不偏位。除采用垫块控制保护层以外还采用双重控制保护层的厚度。保护层厚度确定须满足如下四个条件：1）主筋保护层N主筋；2）梁、柱中箍筋和构造钢筋B¾保护层厚度不得不不小于15mm；3）墙、板中分布筋的保护层厚度不得不不小于10mm；4）梁、柱主筋0保护层N25mm03、绑扎、锚固（1）底板钢筋1）绑扎次序：集水坑钢筋一底板下层东西向筋附加筋一南北向筋一钢筋支架一上层南北向筋一上层东西向筋、柱、墙插筋2）底板为双层双向布筋，接头均采用绑扎搭接。3）钢筋支架搭设参数：支架立柱：22,立杆间距：1.00m；支架横梁：22,横梁间距：0.80m；在集水坑、电梯井等加深部位立柱改为3.5厚中48钢管4）底板钢筋在底板四面外墙位置端头均做35d弯钩，长度从外挡土墙内墙皮开算。5）柱上板带加筋遇集水坑斜面处，根据斜面斜向布置，水平投影长度满足其设计长度。6）根据已放好B基础线，标识或弹出底板钢筋位置线，包括集水坑钢筋的位置线。7）底板钢筋必须每个交点所有绑扎牢固，上层钢筋与马凳交接处也应绑扎部分接点，用于固定上层钢筋。8）最下层钢筋绑扎完后，绑其他钢筋，均应先按间距用白粉笔划分好间距线位置，并拉通长线绑扎。9）端部钢筋上下层钢筋绑扎完后进行墙柱插筋，墙柱竖向筋均带弯脚插在板底。即：外墙及墙插筋B¾长度=基础底板面向上的长度+接头长度。10）插筋前，根据墙、柱插筋位置，柱子先绑一根定位箍于上层钢筋上，剪力墙先绑两道水平筋，此定位钢筋必须与上层钢筋绑扎牢固。在柱墙插筋距板面40cm处，设一道定位钢筋，以保证竖向主筋间距位置。框架柱及暗柱主筋在底板范围内设上中下三道定位箍筋，所有插筋间距至底板处弯脚均与底板钢筋绑扎牢固。11）独立柱基础底板筋为双向受曲构件，规定长向底筋在下，短向钢筋在上。（2）墙柱钢筋1）水平筋绑扎至距梁底50mm的位置，上部用二道水平绑扎固定钢筋，同步两侧要用脚手钢管加以固定，以防大风引起倾覆，直到侧模支好为止，墙体中有暗柱时先绑暗柱筋及连梁。2）在柱0对角线钢筋上用白粉笔自混凝土面上50mm处起划线，划好箍筋间距，然后按箍筋用量将箍筋套于主筋上，随即进行绑扎。3）箍筋面与主筋应垂直，箍筋与主筋交点均需绑扎，并且要保持箍筋开口角在柱上四面通转。4）柱箍筋弯钩平直长度为IOd,箍筋的弯钩必须保证135度并应垂直于柱主筋,且规定同一根柱B¾箍筋弯钩平直长度必须一致，柱筋绑扎时应挂线锤检查其垂直度，应注意不发生柱筋扭曲现象，如有发生应及时调整，或拆除重绑。为了保证墙筋在顶板内的锚固位置精确，在基坑与墙体间搭设脚手架，在架体上找平，使最上面的悬挑大横杆比墙顶标高下个保护层高度。绑扎时，弯钩端垂直挂在大横杆上（下端搭接长度要满足）。架体在做外墙板防水时拆除，有效期间，部分区域架体采用加固措施，还可满足通行、堆放少许材料0¾规定。注：柱全高加密按图纸执行。5）墙筋施工次序：修整板面预留插筋一立梯形支撑筋T绑竖向筋一绑横向筋一挂保护层。6）剪力墙筋采用搭接绑扎时，竖向筋在内侧，水平钢筋在外侧，弯锚15d,伸至对面暗柱外侧筋内侧，如为端柱时，直锚不够时，按0.41ae+15d,双向双排钢筋，每个交点处均需绑扎，墙筋与梁柱主筋交点也都绑扎，两片钢筋网之间的拉接筋梅花形布置。连梁、暗梁拉钩规格同梁箍，间距为梁箍筋间距B¾两倍，沿水平筋的方向隔一根拉一根。连梁水平筋规格、间距按同段剪力墙设置。7）墙筋保护层采用塑料卡保护层，间距800IoOOmm呈梅花形布置。8）为防止墙筋偏位，在墙顶部加定位卡，卡在墙水平筋上，待浇完混凝土后拿出。浇完混凝土后假如发现钢筋偏位，以1：6比例将钢筋调直，再继续绑扎钢筋。9）为保证门窗洞口位置对的，在洞口的暗柱筋上画好标高线，严格控制保护层0厚度，及时焊好上中下三道限位，防止门窗口在打混凝土时移位。10）墙体上预留洞口尺寸及时绑扎加强钢筋。（3）一般楼层板梁钢筋1）绑扎次序：清理模板一模板上弹线一绑扎下层受力筋T专业预埋T绑扎上层受力筋和马凳一成品保护2）清理模板上B杂物和油污，用粉笔在安装好B模板上标明钢筋B规格、形状、数量以及预留洞口0位置，并弹线定位。3）板筋绑扎先铺短方向筋，后铺长方向筋，所有采用搭接绑扎，下铁进支座仰至梁墙中心线且不不不小于5d0绑扎时用顺扣或八字扣，双向板面筋相交点必须所有绑扎，下层钢筋绑扎完后放垫块，间距600-8OOmm。180度弯钩的钢筋应向上，不能倒一边；双层钢筋网的上层钢筋弯钩应朝向下。4）为保证两层钢筋之间0高度，两层钢筋之间垫钢筋马凳，间距1米，高度为板厚-（上层两筋直径+下层底筋直径+两层保护层厚度）,马凳下板筋处对应放好垫块。5）板筋绑扎完后，要注意成品的保护，并进行再次清理，悬挑部分的钢筋要保证其上层钢筋的有效设计高度。6）梁贯穿筋采用直螺纹接头，框梁主筋（不不小于等于25mm）锚固长度为35d,主筋（不小于25）锚固长度为40d。梁筋绑扎先穿下部主筋，再穿上部主筋，后套箍筋绑扎。在绑扎箍筋前，梁筋直螺纹接头必须施工完毕且自检合格。7）梁筋有两排钢筋时，两排钢筋之间夹垫与梁主筋同规格日勺短钢筋，每根梁设三处，梁箍筋四面与主筋交点均应绑扎，箍筋距柱50mm起线，主次梁交接处应按图纸规定加设吊筋和加密箍图中未阐明的仍应加密抗剪箍筋每边4个，直径同箍筋。箍筋日勺接头沿梁横向交错布置，次梁纵筋放在主梁上面，未注明吊筋正向322,反向325。梁箍筋加密区不小于1.5倍梁高，不不不小于500mm。第五节、设计、规范及其他规定1、受拉钢筋抗震锚固长度LIE（表D混凝土强度等级与抗震等级一般钢筋与直径C25C30C35>C40二级三级二级三级二级三级二级三级I31d28d27d25d25d23d23d21dIId<2538d35d34d31d31d29d29d26dd>2542d39d38d34d34d31d32d29dIIId<2546d42d41d37d37d34d34d31dd>2554d46d45d41d41d38d38d34d注：1、任何状况下锚固长度均不得不不小于250mm；2、电22均采用直螺纹连接；3、当d>25时应乘以修正系数1.1；4、当弯锚时，有些部位的锚固长度为0.4L+15d02、纵向受拉钢筋绑扎抗震搭接长度Iie（表2）纵向钢筋搭接接头百分率'2550100纵向钢筋搭接长度修正系数1.21.41.6纵向钢筋绑扎搭接长度LIEllE=laE注：1、当不一样直径的钢筋搭接时，其脸值按较小的直径计算；2、在任何状况下尿不得不不小于30Omm（当梁上部筋既有通长舒又有架立筋时,无论架立筋直径多大,均取300mm搭接长度）。3、绑扎接头的位置应互相错开。从任一绑扎接头中心到搭接长度的1.3倍区段范围内，有绑扎接头的受力钢筋截面积占受力钢筋总截面面积百分率：受拉区不得超过25%：受压区不得超过50%o当采用直螺纹（焊接）接头时，从任一直螺纹（焊接）接头中心至长度为钢筋直径35倍且不不不小于500mmH勺区段内，接头钢筋百分率不适宜超过50%。3、各构件钢筋混凝土保护层厚度（表3）构件名称、部位保护层厚度（mm）桩/桩承台及独立基础40地下室与土壤接触的底板底部梁、板40：35：25地下室外墙板外壁25地下室外墙板内壁25其他所有未注明的梁25其他所有未注明的板、剪力墙15其他所有未注明的柱3()4、柱钢筋绑扎（框架柱、暗柱、构造柱）（1）工艺流程：套柱箍筋一搭接绑扎竖向受力筋一画箍筋间距线一绑箍筋（2）箍筋制作1）按抗震规定，其末端均要做成135。弯钩，平直段长度取10d,75Omm两者中欧J最大值；2）箍筋为复合箍筋时，为制作和安装以便（当设计无规定时），内箍取统一尺寸,柱纵筋间距作合适调整,柱纵筋间距最大差值不得不小于4d（d为箍筋直径）；3）拉钩为11第六节、质量原则1、钢筋翻样钢筋因弯曲会使其长度发生变化，这一点在配料中值得注意，因此不能直接根据图纸中尺寸下料，必须理解对碎保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸对的计算其下料长度。钢筋弯曲调整值：45。弯曲为0.5d；90。弯曲为2do钢筋弯钩增长长度一般是：半圆弯钩为6.25d;直弯钩为3.5d；斜弯钩为5d。对弯钩增长长度尚要根据详细条件，并满足设计、规范规定。钢筋翻样根据施工图及有关变更出对日勺的钢筋下料单，并经技术负责人复核后来才能进行下料。2、钢筋工作程序钢筋工程属隐蔽工程，在浇混凝土或合模隐蔽前，必须经自检、互检、专检、隐检合格，并办完验罢手续，检查钢筋无锈蚀、漆污、油渍及钢筋的保护层厚度，接头位置、搭接、锚固长度都符合规定。3、钢筋加工（1）钢筋调直钢筋应平直，无局部波折。冷拔低碳钢丝在调直机上调直后，其表面不得有明显擦伤，抗拉强度不得低于设计规定。（2）钢筋切断：钢筋切口不得有马蹄形或起弯等现象，钢筋0长度应力争精确。（3）钢筋弯曲成型：钢筋形状对的，平面上没有翘曲不平现象。钢筋末端弯钩的净空直径不不不小于钢筋直径0¾2.5倍。钢筋弯曲点处不得有裂缝，为此，对11级及11级以上0钢筋不能弯过头再弯回来。钢筋成型后的容许偏差为：全长±10mm,弯起钢筋的起弯点位移±20mm,弯起钢筋的弯起高度±5mm,箍筋边长土5mm。（4）闪光对焊质量规定：1）接头处不得有横向裂纹；2）与电接触处的钢筋表面不得有明显烧伤；3）接头处0弯折不得不小于4。；4）接头处B¾钢筋轴线位移不得不小于O.ld,同步不不小于2mm；5）试拉与弯曲试验必须符合规定。（5）电渣压力焊质量规定1）四面焊包凸出钢筋表面B高度不得不不小于4mm；2）与电接触处的钢筋表面不得有烧伤缺陷；3）接头处0弯折不得不小于3。；4）接头处B¾钢筋轴线位移不得不小于O.ld,同步不不小于2mm；5）试拉必须符合规定。4、搭接绑扎（1）根据设计图纸检查钢筋B钢号、直径、根数、间距与否对丛J,尤其要注意检查负筋的位置。（2）检查钢筋接头0位置及搭接长度与否符合规定。（3）检查混凝土保护层与否符合规定。（4）检查钢筋绑扎与否牢固，有无松动变形现象。（5）钢筋表面不容许有油渍、漆污和颗粒状（片状）铁锈。（6）钢筋位置的容许偏差钢筋位置的容许偏差表项次项目容许偏差（mm）1受力钢筋的排距±52钢筋弯起点位置203箍筋、横向钢筋0间距绑扎骨架±20焊接骨架±104焊接预埋件中心线位置5水平高差+3、-05受力钢筋的保护层基础±10柱、梁±5板、墙、壳+3（7）为保证钢筋工程质量，在绑扎钢筋前要做到如下七点:1）钢筋表面没有清理洁净，不能绑扎。2）钢筋偏位，不能绑扎。3）钢筋错位，不能绑扎。4）钢筋偏位、错位没有调校对的，不能绑扎。5）混凝土施工缝没有清理到位，不能绑扎。6）截面边线没有弹，不能绑扎。7）钢筋接头未经检查合格，不能绑扎。第七节、成品保护1、柱子钢筋绑扎后，不准踩踏。2、楼板的弯起钢筋、负弯矩钢筋绑好后，不准在上面踩踏行走。浇筑混凝土时派钢筋工专门负责修理，保证负弯矩筋位置的对aJ性。3、绑扎钢筋时严禁碰动预埋件及洞口模板。4、模板内面涂隔离剂时不要污染钢筋。5、安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋。第八节、应注意的质量问题1、浇筑混凝土前检查钢筋位置与否对B¾,振捣混凝土时防止碰动钢筋，浇完混凝土后立即修整甩筋的位置，防止柱筋、墙筋位移。2、梁钢筋骨架尺寸不不小于设计尺寸：配制箍筋时应按内皮尺寸计算。3、梁、柱关键区箍筋应加密，熟悉图纸按规定施工。4、箍筋末端应弯成135。，平直部分长度为10乩5、梁主筋进支座长度要符合设计规定，弯起钢筋位置应精确。6、板B¾弯起钢筋和负弯矩钢筋位置应精确，施工时不应踩到下面。7、绑板的钢筋时用尺杆划线，绑扎时随时找正调直，防止板筋不顺直，位置不准。8、绑竖向受力筋时要吊正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣。层高超过4m时，搭架子进行绑扎，并采用措施固定钢筋，防止柱、墙钢筋骨架不垂直。9、在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围，防止绑扎接头内混入对焊接头。第九节、质量记录1、钢筋出厂质量证明或试验汇报单。2、钢筋机械性能试验汇报。3、进口钢筋应有化学成分检查汇报。国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能明显不正常的，应有化学成分检查汇报。4、钢筋隐蔽验收记录。第十节、安全文明施工1、堆放的多种钢筋成品，半成品及机具设备，不得占用场地内道路，距基地坑边附近不得堆放大量材料。2、施工现场内的多种安全设施定期进行检查和维修，及时消除隐患。3、施工现场设置防火管理制度。4、绑扎墙柱钢筋时，不得攀爬在钢筋骨架上，应搭设好脚手架或使用结实B铁凳，超过2米高作业时必须系好安全带。5、特殊工种必须持有上岗操作证，严禁无证上岗。6、施工现场保持卫生清洁，做到工完场清。第十一节、钢筋支架计算书钢筋支架计算书一、参数信息钢筋支架（马凳）应用于高层建筑中的大体积混凝土基础底板或者某些大型设备基础和高厚混凝土板等的上下层钢筋之间。钢筋支架采用钢筋焊接制的支架来支承上层钢筋0重量，控制钢筋0标高和上部操作平台0所有施工荷载。钢筋支架示意图星本爹数示意图支架横梁间距IaiinM0.8I钢材强度设计值fQ<g2):2Q5.00I上层纲筋自重荷鬟3/鹏)：12.39施工人员荷籍Hm2)：IOJOI施工设备荷籍>H11i2):050I数截面特征：il¾EIlIM臼河管内径SmJ.44.50I涧管外径Gnm):148OO|钢筋级别：IHBB30日I钢筋直径Sm):122臼横梁最大允许挠度M110II:.*.,-.-J1立柱参数立柱的高度h(m):135I立柱的间距l(m):U_1截面特征：LQlIX5国I钢管内径Gnm):14450|纲蕾外径Sm):48.00I立柱间区K.的筋级别：HRB400J钢筋直径3e):I22快速计算快速验算通过！详细计算过程请参考计筝作用0荷载包括自重和施工荷载。钢筋支架所承受0荷载包括上层钢筋B¾自重、施工人员及施工设备荷载。钢筋支架的材料根据上下层钢筋间距的大小以及荷载的大小来确定，可采用钢筋或者型钢。上层钢筋的自重荷载原则值为2.39kN/m2；施工设备荷载原则值为0.500kN/m2；施工人员荷载原则值为0.500kN/m2；横梁B截面抵御矩W=1.045cm3；横梁钢材的弹性模量E=2.05x105NZmm2；立柱0¾高度h=1.35m；立柱B¾间距I=1.00m；钢材强度设计值f=205.00N/mm2；二、支架横梁的计算支架横梁按照三跨持续梁进行强度和挠度计算，支架横梁在小横杆的上面。按照支架横梁上面的脚手板和活荷载作为均布荷载计算支架横梁0最大弯矩和变形。1 .均布荷载值计算静荷载的计算值q=1.2×2.39×0.80=2.29kN/m活荷载的计算值q2=1.4x0.50x0.80+1.4x0.50x0.80=1.12kN/m%¾%UJUJLLUn_L4LLIll4f11nqff三lt11-ir-2t支架横梁计算荷载组合简图（跨中最大弯矩和跨中最大挠度）Z%u±uug¾口年山1t-j-tl_ft-_-lt支架横梁计算荷载组合简图（支座最大弯矩）2 .强度计算最大弯矩考虑为三跨持续梁均布荷载作用下B¾弯矩Mna=0.08ql2÷0.1OqzF跨中最大弯矩为M=(0.08×2.29+0.1O×1.12)×1.002=0.296kNm支座最大弯矩计算公式如下：M2ma=-0.IOqil2-0.117q2I2支座最大弯矩为M2=-(0.10×2.29+0.117×1.12)×1.002=-0.360kNm我们选择支座弯矩和跨中弯矩0最大值进行强度验算：=0.360×1061045.36=344.837NZmm2支架横梁B¾计算强度不不小于360.00Nmm满足规定！3 ,挠度计算最大挠度考虑为三跨持续梁均布荷载作用下的挠度计算公式如下：Vmax=(0.677q+0.990q2)I4ZlOOEI静荷载原则值q=1.91kNm2活荷载原则值q2=0.40+0.40=0.80kNm2三跨持续梁均布荷载作用下的最大挠度Vmax=(0.677×1.91+0.990×0.80)×1000.004(l00×2.05×105×ll499.01)=8.85Imm支架横梁的J最大挠度8.85mm不不小于IOmm,满足规定！三、支架立柱的计算支架立柱B¾截面积A=3.80cm2立柱0¾截面抵御矩W=I.05cm3支架立柱作为轴心受压构件进行稳定验算，计算长度按上下层钢筋间距确定：=NAf式中立柱的J压应力；N轴向压力设计值；1.轴心受压杆件稳定系数,根据立杆的长细比=hi=245,通过查表得至J,=0.122；A立杆的截面面积,A=3.80cm2；f立杆的抗压强度设计值，f=360.00Nmm2;采用第二步的荷载组合计算措施，可得到支架立柱对支架横梁0最大支座反力为Nma=0.617ql+0.583q21经计算得到N=0.617×2.29×l÷0.583×1.12×l=2.07kN；=2.07×1000/(0.12×3.8×100)=44.6Nmm2；立杆丛J稳定性验算f,满足规定！楼层构造板钢筋支撑采用121200*1200钢筋支撑0228OO三8I022LOOO前(200M000j人防筏板钢筋支撑大样加2袋Oo-恁5辎atp三piWp人防筏板集水坑、电梯井等加深部位钢筋支撑大样115O022*三1OOOl三fa普通车库筏板钢筋支撑大样
