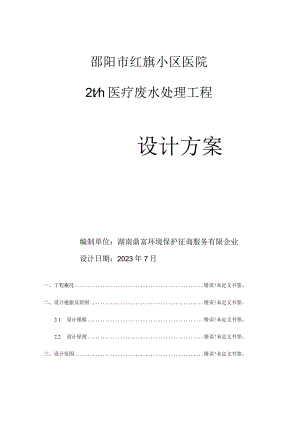

邵阳市红旗小区医院2th医疗废水处理工程设计方案编制单位：湖南鼎富环境保护征询服务有限企业设计日期：2023年7月一、工程概况错误!未定义书签。二、设计根据及原则错误!未定义书签。2.1 设计根据错误!未定义书签。2.2 设计原则错误!未定义书签。三、设计范围错误!未定义书签。四、设计参数错误!未定义书签。4.1、 水水质概述错误!未定义书签。4.2、 设计水量错误!未定义书签。4.3、 设计进、出水水质错误!未定义书签。五、设计工艺确实定错误!未定义书签。5.1工艺确定的原则错误!未定义书签。5.2、 工艺流程确实定错误!未定义书签。六、工艺流程错误!未定义书签。6.1 、污水处理工艺流程错误!未定义书签。6.2 工艺流程阐明错误!未定义书签。七、各处理工艺段设计错误!未定义书签。1.1 格栅池错误!未定义书签。1.2 调整池错误!未定义书签。1.3 混凝反应池错误!未定义书签。1.4 斜管沉淀池错误!未定义书签。1.6 取样池错误!未定义书签。7. 7污泥浓缩池错误!未定义书签。八、电控系统错误!未定义书签。7.1 电控思绪错误!未定义书签。8. 2供电方式错误!未定义书签。9. 3控制与保护错误!未定义书签。九、工程构筑物及设备材料表错误!未定义书签。9.1 土建部分错误!未定义书签。9.2 、设备部分错误!未定义书签。十、技术经济分析错误!未定义书签。十一、工程报价表错误!未定义书签。一、工程概况根据国家环境保护局对医疗机构排放的污水的明文规定，必须经处理到达综合医疗机构水污染物排放限值后方能排放。邵阳市红旗小区医院积极响应国家及地方环境保护号召，为到达了国家规定的排放限制排放，积极组织力量，联络环境保护部门及环境保护单位，对既有污水进行废水处理工程，我司受业主委托，设计本方案，供有关部门和业主参照。二、设计根据及原则2.1设计根据医院污水排放原则医院污水处理技术指南医疗机构水污染物排放原则(GB18466-2023)国家现行的建设项目环境保护设计规定中华人民共和国环境保护法生产场地废水工艺指标。设计技术规范与原则本污水处理项目日勺设计，施工与安装严格执行国家的专业技术规范与原则，其重要规范与原则如下：a、室外排水设计规范(TJI487)b、室外给水设计规范(TJl386)c、给水排水工程构造设计规范(GBJ69-84)d、建筑给水排水设计规范(GBJ1588)e、地下工程防水技术规范(GBJlO887)f、给水排水构筑物施工及验收规范(GBJI4190)g、钢筋混凝土工程施工及验收规范(GBJ20483)h、电气装置施工及验收规范(GBJ232-82)i、建筑安装工程质量检查评估原则(TJ307-74)j、机械设备安装工程施工及验收规范(TJ231-75)k、现场设备、工业管道焊接工程施工及验收规范(GBJ23682)2.2设计原则执行国家有关环境保护规定、保证出水指标到达国家及地方有关污染物排放原则。应用国内目前最成熟、最稳定的处理工艺、可靠地到达治理目的规定。上述前提规定下，做到投资少、运行费用低。操作管理及流程维护简朴以便。三、设计范围本方案设计范围重要包括废水站废水处理工艺流程、电控、土建、非标设备等的设计，不包括废水站周围绿化、照明的设计及废水搜集和排污管的设计。四、设计参数4.1污水水质概述红旗小区医院排放的污水重要来源于医生操作台产生的清洗污水和病床产生的污水，污染物重要具有：消毒剂，试剂等；还具有多种病菌病毒以及寄生虫卵。4.2、设计水量根据业主简介，既有床位20个，根据技术规范：每个床位水量约为：250300L/床.d。日变化系数为：2.Oo每日排放水量为12m7d,即2m'h(每天运行6h)4.3、设计进、出水水质4.3.1进水水质结合我司技术人员以往做过的有关工程及国家环境保护部公布的医院污水处理技术指南上有关计算措施，本设计进水水质各项污染物指标参照下表所示：如表4-3-14-3-1设计进水水质重要指标重要废水指标项目COD(mgL)BOD5(mgL)SS(mgL)大肠杆菌(MPN/L)PH水质指标3001501001.0×106-3.0X10”6-94. 3.2设计出水水质根据国家环境保护局对医疗机构废水排放规定，本设计方案设计出水水质执行医疗机构水污染物排放原则(GB18466-2023)中规定的预处理排放原则。重要指标见下表4-3-2。4-3-2设计出水水质重要指标重要废水指标项目COD(mgL)BOD6(mgL)SS(mgL)大肠杆菌(MPN/L)余氯(mgL)pH水质指标2501006050003-106-9五、设计工艺确实定5. 1工艺确定的原则1、稳定性：工艺流程成熟、可靠，能长期处理后出水稳定达标。2、先进性：处理工艺先进、自动化程度高、设施整合性强，可扩展模块化构造。3、可操作性：处理站建成后，自动化程度相称高，运行管理以便，操作简朴。4、经济性：选择投资少，运行费用低工艺，以减少初期建设投Ao5、省地性：至少许占地面积。5.2、工艺流程确实定根据我司以往经验，医院污水从搜集管道流出后，也许还具有较大的颗粒杂质，其进入污水调整池前，需在格栅井中通过格栅来进行清除，以保证后续处理的顺畅，此外医疗污水中具有大量病菌，其处理后的污水需通过消毒才能进入都市管网。在医疗污水消毒的几种措施中，最有效日勺措施为漂白水消毒，因此，本设计中设计为漂白水消毒，其接触时间不小于lh。六、工艺流程6.1、污水处理工艺流程本设计针对本院污水处理工程，其工艺流程如下图所示:污水经搜集通过排污管道流出通过格栅并清除悬浮在污水中的杂物后，进入集水调整池，经集水调整池调整水质水量后，通过提高泵打入混凝反应池中，通过混凝反应，使污水中的悬浮物形成矶花，自流进入斜管沉淀池，通过斜管沉淀清除大部分悬浮物和部分COD后,沉淀池出水由提高泵打入消毒接触池中，在消毒池通过二氧化氯发生器投加二氧化氯消毒，消毒时间按国家规定的规定不小于1小时。消毒池出水排入污水管网达标排放。斜管沉淀池污泥通过污泥泵打入污泥浓缩池中，上清液回流至调整池，污泥通过消毒后由专业的）污泥处理企业外运处理。七、各处理工艺段设计7.1格栅池作用描述：污水首先通过格栅，将污水中日勺漂浮杂物拦截构造形式：地下式、钢碎构造、带盖板尺寸：2023×500XlOOOmm有效水深：500mm工作方式：人工清渣配套设施：粗格栅1套（人工捞渣）细格栅1套（人工捞渣）作用描述：对污水进行搜集，并对其进行水质、水量的均衡调整、水力循环搅拌。调整池中设置高、低、超高高、超高下也液位。高液位时常用水泵启动，反之水泵停止；超高高液位时备用水泵启动，反之超高下液位时备用水泵停止。这样可保证污水的排水顺畅，这样短时对系统时冲击不会对系统导致太大的影响。构造形式：地下式、钢碎构造、带盖板尺寸：2023X2023×3000mm有效水深：1500mm有效容积：8m7h停留时间：4h7.3混凝反应池作用描述：投加适量的混凝剂及助剂，使水体中的悬浮物形成易于沉淀分离的矶花。尺寸：1000X2023×2000mm（分2格）停留时间:20min有效水深：1700mn构造形式：钢构造、6.OnImA3钢板附属设备:搅拌机：参数：R=40-60rmin功率：0.37kw数量：2台其他：带不锈钢桨叶加药装置：规格：投加药箱50OL加药泵：0.37kw数量：2套7.4斜管沉淀池作用描述：混凝反应生成的矶花，在此进行沉淀分离，矶花沉淀于沉淀池的底部形成污泥。尺寸：1500Xl500×3000mm结构：钢构造、6.0mmA3钢板停留时间：2.5hr附属设备：排泥泵：型号：潜污泵带自藕装置参数：Q=7.2m7h>H=13m功率：0.55kw数量：1台斜管填料：蜂窝状斜管25i113（pvc材质）作用描述：在消毒池中投加适量的消毒剂对污水进行消毒，设计采用漂白水消毒。尺寸：1500Xl000×3000mm构造形式：钢构造、6.0mmA3钢板接触时间：2.5h消毒剂投加量：附属设备：管道混合器：功能：消毒、杀菌数量：1套型号:LSR-I流量：7m7h产地:广州加药计量泵：数量：1台型号：YL-20功率：0.22kw水量：5m7h消毒剂配药槽：规格：500L材质：PP数量：1套作用描述：消毒后处理出水在取样池中以便取样检测，最终排放尺寸：1500Xl000×3000mm构造形式：地下式、砖混构造、带盖板7. 7污泥浓缩池作用描述：对污泥进行浓缩出力，并浓缩出力后的污泥存储，定期外运处置。构造形式：地下式、钢碎构造、带盖板。尺寸：1500×2023×3000mm八、电控系统7.1 电控思绪在工程的系统的运行操作控制方面设置了手动和自动控制，手动具有绝对优先控制权，以防止偶有的事故发生，所有水泵机电采用集中控制的）才做方式。1、提高泵调整池液面到达高液位时常用水泵启动，反之水泵停止；超高高液位事备用水泵启动，反之擦很高下液位时备用水泵停止。2、潜水搅拌机持续工作，与提高泵联动。3、沉淀池排泥泵沉淀池污泥泵由时间控制器自动控制，每小时运行2分钟。时间可调。4、加药装置加药装置附加药泵开关与提高泵联动。7.2 供电方式根据污水处理站处理工艺和设备运行的I规定，应按二级负荷考虑全站供电。供电电源的电压等级为380V50Hz°8. 3控制与保护设备控制方式为人工按钮及PLC自动控制，所有设备均设置对应的保护措施，水泵增设缺水断电保护，二氧化氯设备增设欠压停机保护。所有污水处理系统均采用全自动运行控制，可实现无人值守。九、工程构筑物及设备材料表8.1 土建部分序号设备名称规格型号数量备注1格栅池2.0×0.5×1.Om1座钢碎、地下2调整池2.0×2.0×3.Om1座钢碎、地下3污泥浓缩池1.5×1.5×4.Om1座钢碎、地下4设备间1座甲方提供5井盖700mm9个铸铁8.2 、设备部分序号设备名称规格型号数量备注1格栅2套2一体化钢构水池4.0*1.5*3.Om6.OmmA3钢3提高泵Q=3m3h、H=I3m>N=0.37kw2台1用1备4流量计l-10m3h1套5液位浮球浮球开关2只液位控制6混凝反应搅拌机参数：R=70-80rmin功率：055kw2台7斜管填料蜂窝状斜管2.5m2Pvc8出水堰板1套Pvc9污泥泵Q=5m3h、H=13m>N=0.55kw1台潜水泵10混凝反应配药箱500L2台PE11风泵压力：440mbar风量：100mVh1台12加药泵磁力加药泵3台13消毒剂配药槽500L1套14加药管道混合器LSR-I1套PE15计量泵YL-201台16余氯监测仪EC2610DGA-C121台17PH仪PC-30001台18管道阀门1套19电缆、电线1套20电气控制柜1套全自动化控制十、技术经济分析（一）占地面积项目占地面积：1711f（地埋式）（二）装机容量项目总装机容量：6.5kw（三）运行电耗项目总运行功率：6.5kw,单位耗电:O.16m2换算为货币费用：0.2元/行（四）运行药耗项目运行药耗（估算数据，仅供参照）序号药剂名称用量1无机絮凝剂50gm''2高分子有机絮凝剂2gm33无机助剂2gm34消毒剂15gm3合计换算为货币费用约0.22元/in'（四）运行费用项目运行费用：0.5元f十一、工程报价表1、土建部分序号设备名称规格型号数量单价/元金额/元1格栅池2.0×0.5×1.Om1座202320232调整池2.0×2.0×3.Om1座10000100007污泥浓缩池1.5×1.5×3.Om1座800080008土方工程1项300030009土建部分小计230002、设备部分序号设备名称规格型号数量单价/元金额/元1提高泵0.55kw羊城水泵2台202340002体化钢构水池4.0*1.5*3.01套25000250003格栅2套100010004液位浮球浮球开关2只3006005混凝反应搅拌机参数：R=70-80rmin功率：0.55kw2台202340006斜管填料蜂窝状斜管2.5m280020237填料支架1套5005008出水堰板1套5005009污泥泵Q=5f7hN=0.55kw1台2500250010混凝反应加药箱500L2套1000202311风泵压力：440mbar风量:100m7h九州风机1台2800280012加药泵磁力加药泵羊城水泵3台1000300013消毒剂配药槽500L1套1000100014加药管道混合器LSR-I1套1000100015计量泵YL-201台2023202316PH仪PC-30001台1800180017管道阀门1套2500250018电缆、电线1套2023202319电气控制柜1套5000500020设备部分小计632003、工程总报价工程总报价表序号项目名称金额/元1土建费用：23000.002设备费用：63200.003设备运送安装费：10000.004工程设计费：05工艺调试费：5000.006监测费3500.007税收管理费：6%62828工程总造价：110982.00工程总价为：¥110982为O元大写（RMB）：壹拾壹万零玖佰捌拾贰圆整（含税）备注：1、上述报价含税，我企业开具工程发票；2、上述报价含第三方监测费用，不含环境保护局验收费用。3、上述报价不含绿化费用
