福建《桥墩桩基玻纤套筒加固设计施工技术标准》（征求意见稿）.docx

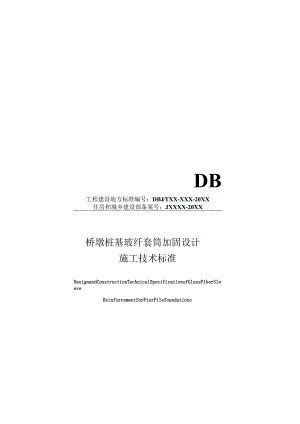

DB工程建设地方标准编号：DBJTXX-XXX-20XX住房和城乡建设部备案号：JXXXX-20XX桥墩桩基玻纤套筒加固设计施工技术标准DesignandConstructionTechnicalSpecificationofGlassFiberSleeveReinforcementforPierPilefoundations（征求意见稿）目次1总则12术语23基本规定34材料44.1 玻纤套筒44.2 水下环氧灌浆料54.3 环氯密封胶64.4 弹性密封条64.5 紧固件65设计75.1 一般规定75.2 设计要求76施工96.1 一般规定96.2 表面处理96.3 玻纤套筒安装96.4 底部密封106.5 环氧灌浆料灌注106.6 顶部密封117质量检验1215条文说明Contents1总则2术语3基本规定4材料4.1 玻纤套筒4.2 水下环氧灌浆料4.3 环氧密封胶5设计5.1 一般规定5.2 设计要求6施工6.1 一般规定6.2 表面处理6.3 玻纤套筒安装6.4 底部密封6.5 环氧灌浆料灌注1.1 .1灌注水下环氧灌浆料采用高位漏斗重力灌浆法，第一次灌注深度为15Omm30Omm后封底暂停。封底灌浆料灌注结束后，应检杳底部密封情况°1.2 检验项目本标准用词说明引用标准名录福建省工程建设地方标准条文说明1总则2术语3基本规定4材料4.1 玻纤套筒4.2 水下环氧灌浆料4.3 环氧密封胶环氧密封胶包含封口胶和封顶胶，本节给出了环氧密封胶的技术要求、检测方法及参考标准，明确了密封胶的关键项目指标。密封胶的各项技术性能指标及检验方法按照现行推荐性国家标准树脂浇铸体性能试验方法GB/T2567和胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料）GBZT7124的规定执行。4.4 弹性密封条4.5 紧固件5设计5.1 一般规定5.2 设计要求6.4 底部密封6.5 环氧灌浆料灌注6.6 顶部密封7质量检验1总则.o.为规范福建省桥梁桩基玻纤套筒加固技术的应用，做到节能环保、技术可靠、经济合理、安全适用、质量保障，制定本标准。1.0.2本标准适用于桥梁钢筋混凝土桩基的维修加固和预防性养护，墩柱及其他构筑物加固可参考执行。1.0.3桥梁桩基玻纤套筒加固的设计、施工及质量检验除应符合本标准的规定外，尚应符合国家、行业现行有关标准的规定。2术语2.0.1水中桩基玻纤套筒加固技术UndCrWaterglassfibersleevereinforcement由玻纤套筒对水中桩基进行围护，填充水下环氧灌浆料，并通过环氧封口胶、环氧封顶胶、紧固件等进行密封、加固、防腐的桩基加固技术。2.0.2玻纤套筒glassfibersleeve以玻璃纤维、合成树脂为主要原料制备的玻璃纤维复合板，可根据被加固构件形状及尺寸定制。2.0.3水下环氧灌浆料underwaterepoxygrout由改性环氧树脂、固化剂、填料、骨料等组分按照一定的比例混合而成，并能在水中固化形成可靠固结体的水下施工灌浆料。2.0.4环氧密封胶epoxysealant由改性环氧树脂、固化剂等组成，用于密封玻纤套简搭接边或玻纤套筒顶部的胶粘剂。3基本规定3.0.1水中桩基玻纤套筒加固法适用于水中桩基蜂窝、麻面、空洞、孔洞、表层混凝土碳化、腐蚀、缩颈、冲蚀等病害处治加固。3.0.2采用玻纤套筒加固后的结构使用年限宜为30年，使用年限到期后，当重新进行的可靠性鉴定认为该结构工作正常，仍可继续延长其使用年限。3.0.3加固后桥梁定期检查应包含水下桩基检测。3.0.4加固施工使用的材料应具有产品合格证、出厂检验报告和使用说明书等，材料进场后应抽样复检，合格后方可使用。3.06加固施工前应编制施工组织设计及相关的专项施工方案，并进行技术交底。3.0.6施工时应建立并执行严格的施工质量控制体系，包括施工方法、材料、设备、人员等方面，以确保达到设计要求和工程标准。4材料4.1 玻纤套筒4.1.1 玻纤套筒外表面应平整、色泽均匀；不应有气泡、裂纹、针孔刮伤、剥离分层等。4.1.2 玻纤套筒产品规格尺寸应符合表4.1.2的要求。表卜.1.2玻纤套筒尺寸要求批注项目性能要求方形长度(mm)+50.0宽度(mm)圆形直径(mm)厚度(mm)+1.0注：异型的玻纤套筒的规格尺寸允许偏差应满足产品说明书的要求。4.1.3 玻纤套筒材料基本性能符合表4.1.3的技术要求。表4.1.3玻纤套筒材料的性能要求项目性能要求检验方法拉伸强度(MPa)横向/纵向2130GB,T1447弯曲强度(MPa)横向/纵向2200吸水率()0.7GB1462UV老化性能100Oh(UV)老化后拉伸强度或弯曲强度保留率(%)290GB/T16422.3方法A4.2 水下环氧灌浆料421各组分混合搅拌后应形成稠度均匀、无分层、无结块的流态浆体。422灌浆料应具有较好的流动性、触变性、沁水性，且易于人工灌注或专用压浆泵泵送。4.2.3水下环氧灌浆料性能指标符合表4.2.3的要求。表4.2.3水下环氧灌浆料的性能要求批注项H性能要求枝脸方法抗压强度(MPa)50GB"2567抗拉强度(MPa)>14GB"2567抗弯强度(MPa)250.且不得呈碎裂状破坏GBfr2567与混凝土基材正拉粘接强度(MPa)22.5,且为混凝土内聚破坏GB50728初始流动度(mm)2300GBfT50448附录A耐湿热老化能力()8%GB50728及GBb7124线性收缩()0.05JGJ/T704.3 环氧密封胶431环僦密封胶包含封口胶和封顶胶，要求各组分混合搅拌后应均匀、无分层、无发泡、无变质和变色。4.3.2环氧密封胶性能指标应符合表4.3.2的技术要求。表4.3J环氧密封胶的性能要求I-注项目性能要求检验方法抗拉强度（MPa）230GB/T2567抗压强度（MPa）270抗弯强度（MPa）>50,且不得呈碎裂状破坏14d潮湿固化粘合强度（MPa）210GB/T71244.4 弹性密封条1 .4.1外观应无气泡、表皮龟裂、破损等缺陷。4 .4.2应能承受接缝位移，满足压缩永久变形小、气密、水密等要求，性能指标应符合GBT528,GBT6031及GBZT7759.1的规定。4.5 紧固件4.5.1 表面应无裂缝、凹陷、凸起等缺陷。4.5.2应具有防水、防腐、防锈蚀性能，固定处的抗拉强度不应抵5设计5.1 一般规定5.1.1 处于腐蚀性环境的水域、干湿循环现象区域、冻融现象区域等环境恶劣区域的桩基，可采用玻纤套筒体系进行维修加固或预防性养护。5.1.2 加固设计前，应按照相关规范和标准要求开展桩基技术状况评定，根据桩基技术状况进行加固设计。513加固设计应结合桥梁设计图、竣工图、历年桥梁检测报告、水下地形、水文及通航等相关资料进行设计。5.1.4 桥梁桩基加固宜遵循动态设计原则，可根据水中桩基最新技术状况，适当调整设计。5.2 设计要求5.2.1 玻纤套筒体系加固设计应根据桩基的结构尺寸及病害情况确定材料类型和构造尺寸。5.2.2 玻纤套筒体系构造设计要求：1套筒高度设置应向病害区域向上、下各延伸30Omm800mm02套筒厚度宜选用3mm13mm,套筒与桩基之间间隙宜选定在4对于表面无明显病害的桩基进行预防性养护时，套筒厚度宜采用3mm,间隙15mm20mm。5对于存在蜂窝、麻面、空洞、孔洞、表层混凝土碳化、腐蚀等病害的桩基进行加固维修时，套筒厚度宜采用3mm5mm,间隙15mm30mm。6对于严重碳化、腐蚀、缩颈、冲蚀等病害的桩基进行加固维修时，套筒厚度宜25mm,间隙30mm50mm。6施工6.1 一般规定6.1.1 施工前应编制施工组织方案，包括工程概况、施工安排、施工进度计划、施工准备与资源配置计划、施工工艺要求、质量及安全保证措施、安全应急预案等内容。6.1.2 施工前应对桩基加固施工的桥梁周边环境调查，调查内容包括现场施工环境、施工条件、水下地形、水文及通航情况等内容。6.1.3 施工前应对桩基技术状况检查，包括桩基的尺寸、病害、缺陷的位置及范围、基露筋、锈蚀及混凝土剥落等内容。6.1.4 施工前应结合检查情况和设计图纸,确认玻纤套筒的长度、高度，灌浆料的用量等，必要时可进行设计变更。6.1.5 施工前应组织进行设计技术交底，并对设备进行全面检查，合格后方可组织施工。6.2 表面处理621采用钢丝刷、角磨机、风钻和高压水枪等设备将混凝土基面的附着物、疏松混凝土以及钢筋上的锈蚀清理干净。6.2.2桩基加固范围内的钢构件和钢筋应除锈，玻纤套筒上下边储与温矮+办界卜.而雷占洁理.1.1.1 玻纤套筒现场确定尺寸后应由厂家预制生产，验收合格后方可使用。1.1.2 在玻纤套筒安装前，应清理玻纤套筒表面污渍、灰尘等杂质，安装前应先在套筒的锁扣槽内均匀涂抹密封胶。1.1.3 玻纤套筒内部应按设计要求配置限位器，限位器两端应顶紧、无松动，宜采用菱形布置1.1.4 玻纤套筒安装完成应成闭环状态，套筒安装完成后采用紧固带临时固定，套筒不得出现滑移、变形、错位等现象，每Im2m宜布置一道紧固带。1.1.5 紧固带固定施工完成，应采用紧固件紧固玻纤套筒锁扣处，紧固位置宜间隔150mm,并检查玻纤套筒的加固范围、安装情况、锁扣紧固情况。636玻纤套筒与承台之间可预留30mm50mm间隙，便于灌浆料施工。1.1.7 当玻纤套筒加固桩基部位有系梁时，应同时处理好桩基与系梁交接处的玻纤套筒搭接与密封，确保无漏浆。6.4 底部密封6.4.1 安装底部可压缩密封条，应保证桩基与玻纤套筒底部之间无空隙。密封条厚度宜大于套筒与桩基间隙L52倍，宽度宜为25mm,结构物与套筒底部之间不得存在空隙和漏浆现象。6.5 环氧灌浆料灌注6.5.1 封底的水下环氧灌浆料固化后，方可继续灌注剩余的水下环氧灌浆料，直至灌满。6.5.2 桩基加固高度W2m时，水下环氧灌浆料应一次性灌注至顶部；加固高度2m时，应分多次灌注施工，每次灌注高度宜控制在L5m2m,每次灌注待下层灌浆料固化后再进行下一次灌注。6.5.3 灌注口的布置应根据桥墩桩基直径进行环向、均匀、对称布置，宜设置24注口的布置。6.6 顶部密封6.6.1 水下环氧灌浆料灌注施工完成后，玻纤套筒顶部50mm位置应采用密封胶密封，密封胶宜与桩基加固的结构物连接面形成光滑斜截面。6.6.2 待全部施工完成后，水下环氧灌浆料固化24小时后，方可拆除紧固带。7质量检验7.1 一般规定7.1.1 各种材料的技术指标应符合国家现行标准及木标准规定和设计要求，并能出具有资质机构提供的检测报告。7.2 检验项目7.2.1 水中桩基玻纤套筒加固施工完成后，应对工程质量进行检验，检验项目按表721的规定执行。表7.2.1水中桩基玻纤套筒加固法检验项目表项次检查项目质量要求检查方法频率1基面处理情况裸露钢筋除锈，钢桩清除涂层，基面干净目测全部2玻纤套筒尺寸误差尺寸偏差30mm钢尺测量全部3玻纤套筒用度误差厚度偏差WOSmm钢尺测55:全部4灌浆料灌注质成空鼓面积之和与总粘贴面积之比小于2%小锤敲击法全部本标准用词说明1为了便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用"严禁2）表示严格，在正常情况均应这样做：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”。4）表示有选择，在一定条件下可以这样做的，采用“可”。2条文中指明应按其他有关标准执行的写法为：“应符合的规定”或“应按执行”。引用标准名录1纤维增强塑料拉伸性能试验方法GB/T14472纤维增强塑料弯曲性能试验方法GB/T14493公路用玻璃纤维增强塑料产品GB/T24721.I4树脂浇铸体性能试验方法GB/T25675增强塑料巴柯尔硬度试验方法GB/T38546硫化橡胶或热塑性橡胶硬度的测定GB/T60317胶粘剂拉伸剪切强度的测定GB/T71248硫化橡胶或热塑性橡胶压缩永久变形的测定GB/T7759.19化学试剂气相色谱法通则GB/T972210玻璃纤维增强聚酯连续板GB/T1420611紧固件机械性能螺彳里、螺钉和螺柱GB1858312混凝土结构加固设计规范GB5036713水泥基灌浆材料应用技术规范GB/T5044814工程结构加固材料安全性鉴定技术规范GB5072815地基与基础处理用环氧树脂灌浆材料JC/T237916建筑砂浆基本性能试验方法标准JGJ/T7017混凝土结构后锚固技术规程JGJ14518城市桥梁结构养护技术标准CJJ99-2017福建省工程建设地方标准桥梁桩基玻纤套筒加固设计施工技术标准DBJXX-XX-20XX条文说明1总则1.O.1本条阐明了制定本标准的目的，本标准旨在规范和引导玻纤套筒加固技术在福建省桥梁桩基加固工程中的应用。针对福建省桥梁桃基病害加固现状，总结福建省现有桥梁桩基玻纤套筒加固实践经验，并规范该技术的设计、施工及质量检验的要求，而制定本标准。1.0.2本条阐明了本标准的适用范围。桩基础根据桩的材料可以分为：混凝土桩、木桩、钢桩和复合桩等桥梁桩基类型众多，本标准主要应用于福建省内桥梁钢筋混凝土桩基的加固，同时钢筋墩柱及其他构筑物加固可参考执行。1.0.3木标准根据福建省气候条件和水文地质状况编制，具有一定地域性，桥梁桩基玻纤套筒加固的设计、施工及质量检验除应符合本标准的规定外，尚应符合国家、行业现行有关标准的规定。2术语2.0.1-2.0.4本规范采用的术语及其定义，是根据下列原则确定的：1凡现行工程建设国家标准已作规定的，一律加以引用，不再另行给出定义；2凡现行工程建设国家标准尚未规定的，由本规范参照国际标准和国外先进标准给出其定义；3当现行工程建设国家标准虽已有该术语，但定义不准确或概括的内容不全时，由本规范完善其定义。3基本规定3.0.1本条规定列出适用于玻纤套筒加固技术加固的桥梁桩基病害类型。3.0.2此条是根据玻纤套筒加固技术特点对混凝土结构加固设计规范GB50367-2013第3.1.7条的改写。3.0.3当前水下桩基检测技术尚不成熟,主要以潜水员水下探摸检测为主，成本较高，检测数据的准确性难以验证，桥梁管养单位确定桥梁定期检查内容时常不含水下桩基检测，故针对采用玻纤套筒技术进行桩基加固的项目，提出此条要求。4材料4.1 玻纤套筒本节给出了玻纤套筒的外观要求、技术指标、检测方法及参考标准，明确了玻纤套筒的关键项目指标。其中，经大量实验研究表明，玻纤套筒的所用纤维材料的刚度对于玻纤套筒提升构件轴向承载能力有较大影响。因此所选用玻纤套筒的双向拉伸强度应2130MPa,双向弯曲强度应2200MPa,以保证其在在应用过程中的加固效果。如使用不合格的产品进行桥梁桩基构件加固，会产生严重后果。另外，由于玻纤套筒加固系统中玻纤套筒如果长期处于浪溅区,在承受浪溅区腐蚀的同时还会受到紫外线腐蚀,因此玻纤套筒加固系统中所使用的玻纤套筒还应满足100Oh耐W老化的检测标准。4.2 水下环氧灌浆料环僦灌浆料主要技术性能指标按照现行国家标准混凝土结构加固设计规范GB50367的规定并参考现行推荐性国家标准。本节给出了环氧灌浆料的技术指标、检测方法及参考标准，明确了环氧灌浆料的关键项目指标。经大量实验研究表明，灌浆料是4.3 环氧密封胶环僦密封胶包含封口胶和封顶胶，本节给出了环氧密封胶的技术要求、检测方法及参考标准，明确了密封胶的关键项目指标。密封胶的各项技术性能指标及检验方法按照现行推荐性国家标准树脂浇铸体性能试验方法GB/T2567和胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料）GBZT7124的规定执行。4.4 弹性密封条本节给出了弹性密封条的外观要求、技术指标、检测方法及参考标准。4.5 紧固件本节给出了紧固件的外观要求、技术要求及推荐材质。5设计5.1 一般规定1. 1.1本条规定玻纤套筒加固技术的适用范围。2. 1.25.1.3规定了使用玻纤套筒加固技术进行水中桩基加固设计时应充分考虑原桥设计文件、桥梁最新技术状况及特殊环境等要素，形成合理的玻纤套筒加固技术方案。5. 1.4玻纤套筒加固施工一般运用于在役桥梁水中桩基缺陷修复，而当前水下桩基检测技术尚不成熟，主要以潜水员水下探摸检测为主，检测数据的真实性、可靠性难以验证，根据调查了解,实际情况往往存在较大出入，因此要加强施工前的复查和施工中的检查，及时反馈信息指导施工，若与设计不相符的情况，应通知设计单位修改方案。动态设计、动态施工是非常必要的。5.2 设计要求5.2.1规定了可使用玻纤套筒加固技术加固的桩基所在区域、加固设计要求及套筒外观要求。5.2.2规定了玻纤套筒加固水中桩基构造设计要求。通过实验研究标明，玻纤套筒的厚度对与其小姑效果有着较大影响，随着套对不同受损程度和类型构件进行玻纤套筒加固，通过构件轴向承载力测试实验后得出受损构件所对应的玻纤套筒的厚度及灌浆间隙。6施工6.1 一般规定6.1.26.1.4施工单位技术人员要参加相关单位组织的设计交底，熟悉图纸；要了解现场实际情况，如现场复核被加固构件的实际尺寸，并结合施工情况提出施工建议，需针对该加固技术的特点和施工条件，认真做好专项施工方案的编制。做好材料的进场检验和验收，并确保机具能够满足施工的需要，同时要求其性能可靠，保隙正常施工。对加固构件进行放线定位，确定加固范围，保证加固构件和部位的正确性。6.2 表面处理621加固混凝土表面应确保无附着物、无浮尘、疏松物及油污，以清除不利与濯浆料结合的因素。6.2.2桩基加固范围内的钢构件和钢筋应打磨至表面露出金属光泽，玻纤套筒上下边缘与混凝土交界处为防护薄弱部位，应重点清理。6.3 玻纤套筒安装要求。6.3.5规定了紧固件的安装要求及检查验收项目。6.4 底部密封6.4.1 本条规定了一般情况下玻纤套筒底部密封措施，对于底部间隙较大，应采取可靠措施，确保密封。6.5 环氧灌浆料灌注6.5.1 本条规定了灌浆料的灌注方式，是为保证避免出现漏浆现象。6.5.2 -6.53本条规定了灌浆料的灌注次数。根据不同加固高度选择不同的分级灌注次数，能够有效避免灌浆料固化过程中造成的涨模现象。654规定了灌浆口分布要求，目的在于加速灌浆料的流平效果。6.6 顶部密封6.6.1 规定了灌浆料施工完成后套筒顶部密封胶的施工位置及施工要求。密封胶做成光滑斜而后外观美观，另外还能够防止玻纤套套筒顶部积水。6.6.2 规定了紧固带的拆除条件。其目的在于保证玻纤套筒加固系统完全达到加固效果，避免提前拆除紧固带后纤维增强复合材料套筒的所产生的应力会造成与灌浆料的脱粘等。7质量检验7.1各种材料的技术指标应符合国家现行标准及本标准规定和设计要求，并能出具有资质机构提供的检测报告。7.2本章规定了玻纤套筒加固技术基面处理工程、玻纤套筒施工安装、灌浆料施工质量的实测项目及要求。
