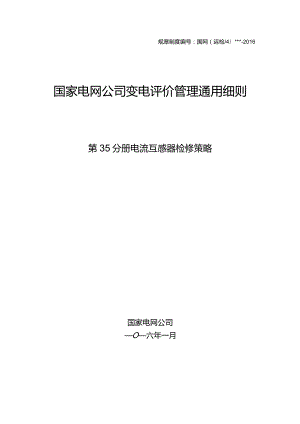

第35分册电流互感器检修策略（国网北京）.docx

规章制度编号：国网（运检/4）*-2016国家电网公司变电评价管理通用细则第35分册电流互感器检修策略国家电网公司O六年一月,>刖百为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化,国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。经反复征求意见，于2016年*月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本细则是依据国家电网公司变电评价管理通用细则编制的第35分册电流互感器检修策略，适用于35kV及以上变电站电流互感器。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：*、*O本细则主要起草人：*、*电流互感器检修策略序号评价项目实际状态检修策略1密封性油浸式电流互感器渗油开展D类检修，加强监视，必要时进行B类检修，进行处理油浸式电流互感器漏油开展B类检修，进行密封处理，必要时更换电流互感器SF6气体两次补气间隔大于一年且小于两年开展D类检修，进行补气、检漏SF6气体两次补气间隔小于一年大于半年先进行D类检修，根据结果开展B类检修，进行密封处理SF6气体两次补气间隔小于半年先进行D类检修，根据结果开展B类检修进行密封处理2本体温升相间温差大于2K加强D类检修，跟踪监测分析，必要时安排停电检查，根据检查结果进行相应处理热点温度55加强D类检修，适时开展C类检修3外绝缘防污闪水平外绝缘爬距不满足所在地区污秽程度要求且没有采取措施开展B类检修，加装伞裙或喷涂防污闪涂料，必要时更换电流互感器4异常声响互感器内部有放电等异常声响开展B类检修，进行诊断性试验，根据实验结果进行相应处理5本体外绝缘表面情况硅橡胶憎水性能异常开展C类检修，停电检查，根据检查结果开展相关工作瓷外套防污闪涂料憎水性能异常或破损开展C类检修，进行防污闪涂料修补或复涂外绝缘破损开展C类检修，停电检查，根据检查结果做相应修补或更换处理序号评价项目实际状态检修策略6膨胀器、底座、二次接线盒锈蚀情况锈蚀严重开展C类检修，进行除锈、刷漆或更换7金属膨胀器破损金属膨胀器外观破损开展B类检修，更换膨胀器8油位油位不正常开展C类检修，进行检查，根据检查结果进行油位调整或密封处理9连接端子及引流线温升相间温差大于15K加强D类检修，开展C类检修，检查引线端子及引流线，根据需要进行处理或更换热点温度90加强D类检修，开展C类检修，检查引线端子及引流线，根据需要进行处理或更换10引流线、接地引下线锈蚀情况锈蚀严重开展D类检修，进行除锈、刷漆11二次接线盒密封不良密封、压条破损，关闭错位，螺丝缺失、滑牙，封堵不严等开展C类检修，进行密封处理内部受潮接线盒内空气湿度较大，内部有湿气，金属部件锈蚀开展C类检修，烘干、更换锈蚀部件，并进行密封处理锈蚀二次接线盒外观锈蚀开展C类检修，进行除锈、刷漆二次开路二次开路开展C类检修，进行停电检查处理12SF6气体压力SF6气体压力低报警开展D类检修，进行补气；必要时安排C类检修,SF6气体压力异常世IJ缶灯住、缶皮缎电命忸食，恨站恒食马口米做应处理13一次绕组绝缘电阻小于3000MQ时，或与上次测量值有明显下降开展A类检修，更换电流互感器序号评价项目实际状态检修策略14主绝缘介质损耗因数主绝缘tan3大于下列值：50OkV及以上：0.007：330kV220kV：0.008；110kV66kV：0.01（聚四氟乙烯缠绕绝缘互感器0.005）开展A类检修，更换电流互感器15主绝缘电容量主绝缘电容量初值差超过±5%开展A类检修，更换电流互感器16末屏绝缘电容型电流互感器末屏对地绝缘电阻小于1000M开展B类检修，进行诊断性试验，根据试验结果做相应处理电容型电流互感器末屏对地绝缘电阻低于IoOOM且末屏对地tan大于0.01517油色谱H2大于150LL开展A类检修，进行诊断性试验，根据试验结果做相应处理总嫌大于100LL乙块:22OkV及以上：>lLLIIOkV:>2LL18局部放电>20pC（气体）开展A类检修，进行诊断性试验，根据试验结果做相应处理>20pC（油纸绝缘及聚四氟乙烯缠绕绝缘）>50pC（固体）19SF6气体微水含量A类检修后大于250LL;运行中大于500LL开展B类检修，进行气体处理，并检查分析，进行相应处理20二次绕组精度不满足计量要求开展A类检修，更换电流互感器序号评价项目实际状态检修策略21二次绕组容量不满足计量要求开展A类检修，更换电流互感器22相对介质损耗因数相对介质损耗因数变化量0.003开展C类检修，进行诊断性试验，根据试验结果做相应处理23相对电容量比值相对电容量比值初值差5%开展C类检修，进行诊断性试验，根据试验结果做相应处理24高频局部放电检测符合典型放电图谱且与同等条件下同类设备检测的图谱有明显区别开展C类检修，进行诊断性试验，必要时开展A类检修，更换电流互感器
