第二章学案8.docx

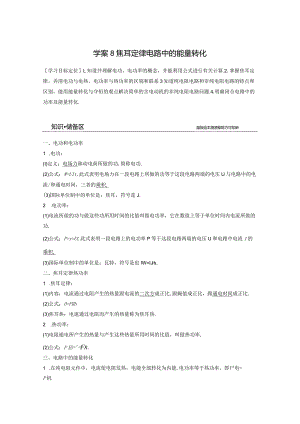

学案8焦耳定律电路中的能量转化学习目标定位L知道并理解电功、电功率的概念，并能利用公式进行有关计算.2.掌握焦耳定律，弄清电功与电热、电功率与热功率的区别和联系3知道纯电阻电路和非纯电阻电路的特点和区别，能用能量转化与守恒的观点解决简单的含电动机的非纯电阻电路问题.4.明确闭合电路中的功率及能量转化.知识储备区温故追本溯源推陈方可知新一、电功和电功率1 .电功：(I)定义：电场力移动电荷所做的功,简称电功.(2)公式：W=UIt,此式表明电场力在一段电路上所做的功等于这段电路两端的电压U与电路中的电流/和通电时间，三者的乘积.(3)国际单位制中的单位是：焦耳，符号是J.2 .电功率：(1)电流所做的功与做这些功所用时间的比值叫做电功率，它在数值上等于单位时间内电流所做的功.(2)公式：P=y=UL此式表明一段电路上的电功率P等于这段电路两端的电压U和电路中电流I的乘积.(3)国际单位制中的单位是：瓦特，符号是也IW=IJs.二、焦耳定律热功率1 .焦耳定律：(1)内容：电流通过电阻产生的热量跟电流的二次方成正比,跟蝇值成正比，跟通电时间成正比.(2)公式：O=FRh(3)焦耳热：电速通过电阻而产生的热量称为焦耳热.2 .热功率：(1)电阻通电所产生的热量与产生这些热量所用时间的比值，叫做热功率.(2)公式：P玷='=Fr.三、电路中的能量转化1 .在纯电阻元件中，电流使电阻发热，电能全部转化为内能,电功率等于热功率，即尸电=P机2 .在电动机、电解槽等用电器中，电能要分别转化为机械能、化学能等，还有一部分转化为电阻的内能,这时P电=P热+P其他.3 .式子/E="+臼的物理意义是：电源把其他形式的能量转化为电能的功率比,等于电源输出功率/U与电源内电路的热功率产之和.学习探究区基础自学落实重点互动探究一、电功和电功率问题设计在日常生活中，经常会用到家用小电器，例如电吹风、电熨斗等，它们都会分为几挡，像电吹风可以吹暖风和热风.它们都是通过电流做功把电能转化为热能的.1 .电流做功的实质是什么？答案因电流是自由电荷在电场力作用下定向移动形成的，电流做功实质上是导体中恒定电场对自由电荷的电场力做功.2 .设加在一段电路两端的电压为U,通过电路的电流为/,试推导，时间内电流做功的表达式及电功率的表达式.答案，时间内通过电路的总电荷量4=，电场力移动电荷做功W=gU,故，时间内电流做功W=U.又因为P=子，可得：P=UI.要点提炼1 .电流做了多少功，就有多少电能转化为其他形式的能,即电功等于电路中电能的减少量.2 .电功的实质：电流通过一段电路所做的功，实质是电场力在这段电路中所做的功.3 .电功率P=7=团，表示电流做功的快慢.二、焦耳定律和热功率问题设计1 .某同学家中有一只电炉，电阻为50Q,试计算该电炉接到220V电源上在100秒的时间内消耗的电能和产生的热量.答案I=墨W=UIt=(7=-y=96800JQ=W=96800J.2 .某同学家中有一电风扇，电阻为80C,当加上220V的电压时电流为0.25A,试计算该风扇工作100秒时间消耗的电能和产生的热量.答案W=U=55OOJQ=F用=50OJ3 .通过上面的计算比较消耗的也能和产生的热量之间的关系.答案电炉消耗的电能和产生的热量相等.电风扇消耗的电能和产生的热量不相等.要点提炼1 .纯电阻电路：电流通过纯电阻电路做功时，电能全部转化为导体的内能-W=Q=U"=PmU29U2=R;P=P*=Ul=FR=斥.2 .非纯电阻电路：含有电动机或电解槽的电路称为非纯电阻电路.W=Ult=Q+EQ=I2RtxP=VI=P真也>尸热=尸丘三、闭合电路中的功率问题设计根据闭合电路的欧姆定律，推导闭合电路中能量的转化关系，并解释各项的物理意义.答案根据E=U内+U外可得f7=U"+U外/,式中E/表示电源提供的电功率，U浦表示外电路上消耗的电功率；U内/表示内电路上消耗的电功率.要点提炼1 .闭合电路中的能量转化关系："=U"+LM,对于纯电阻电路该式可写为E=2z+2r.电动势反映了电源把其他形式的能转化为电能的能力.2 .电源的效率=晋XlOO%=X100%.%典例精析一、电功、电功率、焦耳热、热功率【例11下列关于电功、电功率和焦耳定律的说法中正确的是（）A.电功率越大，电流做功越快，电路中产生的焦耳热一定越多B.W=U适用于任何电路，而W=PRf=节/只适用于纯电阻电路C.在非纯电阻电路中，UI>I2RD.焦耳热Q=2放适用于任何电路解析电功率公式P=3,表示电功率越大，电流做功越快.对于一段电路，有P=IU1=p,焦耳热Q=P0可见。与，也有关，所以P越大，Q不一定越大，A错.W=U是电功的定义式，适用于任何电路，而/=3只适用于纯电阻电路，B对.K在非纯电阻电路中，电流做的功=焦耳热+其他形式的能，所以W>。，即W>2R,C对.Q=2用是焦耳热的定义式，适用于任何电路，D对.答案BCD二、纯电阻电路中的功率分配及计算【例2】额定电压都是IlOV,额定功率PA=IooW,Pb=40W的灯泡两盏，若接在电压为220V的电路上，使两盏灯炮均能正常发光，且消耗功率最小的电路是()解析判断灯泡能否正常发光，就要判断也压是否是额定电压，或电流是否是额定电流，对灯泡有P=U/=(，可知HAVRBA对于A电路，由于RAVRB,所以Ub>Ua,B灯被烧毁或A灯不能正常发光.对于B电路，由于&>Ra,A灯又并联滑动变阻器，并联电阻小于Rb,所以Ub>U3B灯被烧毁或A灯不能正常发光.对于C电路，B灯与滑动变阻器并联电阻可能等于Ra,所以可能UA=UB=I10V,两灯可以正常发光.对于D电路，若滑动变阻器的有效电阻等于A、B的并联电阻，则UA=UB=I10V,两灯可以正常发光.比较C、D两个电路，由于C电路中滑动变阻器功率为(a-b)XUoV,而D电路中滑动变阻器功率为(a+/B)XlIOV,所以C电路消耗电功率最小.答案C三、非纯电阻电路的特点及计算【例3】如图1所示的电路中，电源电动势E=IoV,内阻r=0.5C,电动机的电阻RO=I.OQ,电阻吊=1.5C.电动机正常工作时，电压表的示数S=3.0V,求：(1)电源释放的电功率；(2)电动机消耗的电功率和将电能转化为机械能的功率;(3)电源的输出功率和效率.解析(1)电动机正常工作时，总电流为/=刀=古A=2A,电源释放的电功率为P禅=E/=10×2W=20W.(2)电动机两端的电压为U=E一"-U=(102X0.53.0)V=6V电动机消耗的电功率为：Pt=U=6X2W=12W电动机的热功率为：Ptt=20=22×lW=4W根据能量守恒定律，电动机将电能转化为机械能的功率Pm=P-P=12W-4W=8W(3)电源的输出功率为P±=P<f-P1=Pa-72r=(20-22×0.5)W=18W,z=×100%=×100%=90%.答案(1)2OW(2)12W8W(3)18W90%针对训练一台电动机内阻为1Q,接到120V的电源上.当电动机工作时，电流为10A.问：(1)电动机输入功率是多少？(2)电动机发热功率是多少？(3)输出的机械功率是多少？答案120OW(2)100W(3)1100W解析电动机的输入功率P1t=U=120X10W=I200W.(2)电动机的发热功率P共=2z=l()2w=100W.(3)输出的机械功率P“=P电-P跳=1200W-100W=I100W.自我检测区检测学习效果体验成功快乐U2_U21 .(功率P=UI,P=I2R1P=7的区别)关于三个公式P=U/,P=I2R,P=方的适用范围，KK以下说法正确的是()A.第一个公式普遍适用于求电功率，后两式普遍适用于求热功率B.在纯电阻电路中，三个公式既可适用于求电功率，又可适用于求热功率C.在非纯电阻电路中，第一个公式可适用于求电功率，第二个公式可用于求热功率，第三个公式没有意义D.由U=R可知，三个公式没有任何区别，它们表达相同的意义，所求P既是电功率，也是热功率答案BC解析首先要明确，欧姆定律U=R只适用于纯电阻电路，因此三个公式在纯电阻电路中没有区别，但在非纯电阻电路中它们互不相同.其次，P=U/表示电功率，而P=Pr表示热功率.因此，在纯电阻电路中，UI=I2Rf消耗的电能全部转化为内能；而在非纯电阻电路中，ui>i2r,即消耗的电能只有部分转化为内能.2 .（非纯电阻电路）如图2所示，直流电动机线圈的电阻为R,电源内阻为当该电动机正常工作时，路端电压为U,通过电动机的电流为/,则（）图2A.电动机内部的发热功率为/2RB.电动机的机械功率为/UC.电源的电动势为/（R+r）D.电源的输出功率为/U+/?答案A解析电动机正常工作时，属于非纯电阻电路，欧姆定律已不适用，则C错误；由焦耳定律可知也动机的发热功率为产尺，A正确；由也路的特点可知，电动机的输入功率等于也源的输出功率，即尸=U/,由能量守恒定律可得，也动机的机械功率为P=W-RB、D错误.3 .（非纯电阻电路）一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同时间内（）A.电炉放热与电动机放热相等B.电炉两端电压小于电动机两端电压C.电炉两端电压等于电动机两端电压D.电动机消耗的功率大于电炉消耗的功率答案ABD解析电炉属于纯电阻元件，电动机属于非纯电阻元件，对于电炉有：U=IR,放热。=尸心,消耗功率P=2r.对于电动机有：U>IR1放热。=尸放，消耗功率P=S2r.4 .（纯电阻电路功率的计算）有规格为“220V1000W"的电炉，问它在正常工作时的电阻;如果电压只有.200V,求它实际消耗的功率.答案48.4826.4WIPIP?70题组一电功率的理解及有关计算1.下列关于电功率的说法中，正确的是（）A.用电器的额定功率与用电器的实际电压和实际电流有关B.用电器的实际功率取决于用电器的额定功率C.白炽灯正常工作时，实际功率等于额定功率D.电功率越小，则电流做功越少答案C解析用电器的额定功率是它正常工作时的功率，其值是由用电器本身的结构决定的，与实 际电流和实际电压无关，故A错，C对：用电器实际功率的大小是由加在它两端的电压和通 过它的电流决定的，B错；电流做功的多少不仅与功率的大小有关，还与通电时间有关，D 错. 一白炽灯泡的额定功率与额定电压分别为36W与36V.若把此灯泡接到输出电压为18V 的电源两端，则灯泡消耗的电功率（）A.等于36 WB.小于36W,大于9 WC.等于9 WD.小于9 W答案B解析 白炽灯在正常工作时的电阻为由P=万变形得R=36Q,当接入18 V电压时，假 KU' 2 I o2设灯泡的电阻也为36Q,则它消耗的功率为P =-3一=WKW=9W,但是当灯泡两端接入18 V电压时，它的发热功率小，灯丝的温度较正常工作时的温度低，其电阻率小，所以其电 阻要小于36Q,其实际功率要大于9 W,故选项B正确.3.如图I所示的电路中，Lh L2是两个不同的小灯泡，a、b间有恒定的电压，它们都正常发 光，当滑动变阻器的滑片向右滑动时，发生的现象是（）解析由于电炉是纯电阻电路，故2=万，则R=万=77而C=48.4QKrIUUU当电压为200V时，则实际消耗的功率U,22002P'=-=47W826.4W40分钟课时作业操千曲而后晓声,观千剑而后识器A. 图1B. 1.l亮度不变，L2变暗C. 1.l变暗，L2变亮C.电路消耗的总功率变小D.流过滑动变阻器的电流变小答案BCD解析滑动变阻器的滑片向右滑动时阻值增大，并联部分的电阻变大，分得电压变大，所以1.2两端电压增大，变亮.Ll分得电压变小，Ll变暗，A错，B对.因为滑动变阻器电阻变大，2总电阻变大，由P=万可知，U一定，P减小，即电路总功率减小，C对.又因为总电阻增大，总电流减小，而L2电压变大，电流变大，所以流过变阻器的电流减小，D正确.4.三只电阻尺、&和角按如图2所示电路连接，在电路的A、8端加上恒定电压后，电阻R消耗的功率最大，则三只电阻的阻值大小关系为（）%图2A.R>R2>R3B.R2>R1>R3D. R3>R2>RD.R1>R3>R2答案B解析电阻R、&并联，电阻两端的电压相等，因为电阻RI消耗的功率最大，由功率公式P=华,可判断由串、并联也路的特点可知，通过电阻用的也流小于通过也阻凡的电流，根据功率公式P=-R,可判断R>Rb故选B.题组二焦耳定律的理解及应用5 .通过电阻R的电流为/时，在，时间内产生的热量为。若电阻为2凡电流强度为4则在时间，内产生的热量为（）A.4QB.2Q瑶Dg答案D解析根据Q=F放得，当电,阻为2R,电流强度为春时，在时间f内产生的热量Q'=g）2×2RXf=暴心=g,D正确.6 .把两根电阻相同的电热丝先串联后并联分别接在同一电源上，若要产生相等的热量，则两种方法所需的时间之比，阳：/升为（）A.1：1B.2：1C.4：1D.1：4答案C解析设每根电热丝电阻为R,则R*=2R,R并=号由Q=W=素得：/#=4：1.题组三非纯电阻电路的特点7 .额定电压、额定功率均相同的电风扇、电烙铁和日光灯，各自在额定电压下正常工作了相同的时间.比较它们产生的热量，结果是（）A.电风扇最多B.电烙铁最多C.日光灯最多D.一样多答案B解析在三种用电器中，只有电烙铁是纯也阻用电器.将电能全部转化为内能，故B选项正确.8 .如图3所示，有一内电阻为4.4Q的电解槽和一盏标有“110V60W”的灯泡串联后接在电压为220V的直流电路两端，灯泡正常发光，则（）A.电解槽消耗的电功率为120W8 .电解槽的发热功率为60WC.电解槽消耗的电功率为60WD.电路消耗的总功率为60W答案C解析灯泡能正常发光，说明电解槽和灯泡均分得IlOV电压，且干路电流=fr=AA,则电解槽消耗的电功率P=P灯=60W,A错，C对；电解槽的发热功率P热=/R内心1.3W,B错；整个电路消耗的总功率Pg=220xRW=120W,D错.9 .如图4所示的电路中，输入电压U恒为12V,灯泡L上标有“6V12W”字样，电动机线圈的电阻RM=O.50。.若灯泡恰能正常发光，以下说法中正确的是（）A.电动机的输入功率为24WB.电动机的输出功率为12WC.电动机的热功率为2.0WD.整个电路消耗的电功率为22W答案C解析电路中含电动机为非纯电阻电路，欧姆定律对电动机不再适用.灯泡L正常发光，则Pl=P=2A,所以电路中的电流=2A,故整个电路消耗的总功率Pw=U=24W,D选项错误.电动机的揄入功率P入=P总一Prr=I2W,A选项错误.电动机的热功率Px=/2RM=2.0W,C选项正确.电动机的输出功率为Pdi=P入一Px=IOW,B选项错误.10.如图5所示，一台电动机提着质量为用的物体，以速度。匀速上升.已知电动机线圈的电阻为R,电源电动势为E,通过电源的电流为/,当地重力加速度为g,忽略一切阻力及导线电阻，贝J()EA.电源内阻r=§-RB.电源内阻，=?一答一RC.如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变大D.如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变小答案BC解析本题主要考查欧姆定律适用范围、电功和电热的区别，要求学生熟练掌握欧姆定律，电功率及焦耳定律的应用.由于电动机是非纯电阻元件，欧姆定律不再适用，靶动机的输入功率Pl=U/,热功率P2=2R,输出功率P3=Mg，P=P2+P3,可解得：U=IR+写,又由闭合电路欧姆定律得：E=U+Ir,解得：r=冷一生置一R;当电动机转轴被卡住时，电动机E变成纯电阻元件，总也流/总=SX也流增大，故也源消耗的功率增大，所以选项B、C正K-rr确.11.如图6所示，电源电动势E=30V,内阻r=lC,灯泡上标有“6V12W”字样，直流电动机线圈电阻R=2C,若灯泡恰好能正常发光，求电动机输出的机械功率.-®0-图6答案36WP12解析因灯泡正常发光，所以/=万=yA=2AU内=r=2XlV=2V所以电动机两端电压为Um=E-U内一U=30V_2V_6V=22V电动机输出的机械功率为Ph=（/m/-/2/?=22X2W-22X2W=36W.12 .如图7所示的电路中，电炉电阻R=IOC,电动机线圈的电阻，=1,电路两端电压U=100V,电流表的示数为30A,问通过电动机的电流强度为多少？通电一分钟，电动机做的有用功为多少？（1图7答案20A9.6×104J解析题图中的两个支路分别为纯电阻电路（电炉）和非纯电阻电路（电动机）.在纯电阻电路中可运用欧姆定律=g直接求出电流强度，而非纯电阻电路中的电流强度只能运用干路和支路中电流强度的关系求出.在非纯电阻电路中，电功大于电热，两者的差值才是有用功.根据欧姆定律，通过电炉的电流强度为=S=哨A=IOA.根据并联电路中的干路电流和支路电流的关系，则通过电动机的电流强度为2=-1=20A.电动机的总功率为P=（2=100×20W=2×IO3W.因发热而损耗的功率为P'=近r=400W.也动机的有用功率（机械功率）为P"=P-P,=1.6XIO'W,电动机通电Imin做的有用功为W=P'fr=1.6XIO3×60J=9.6×104J.13 .一台电风扇，内阻为20。，接上220V电压后，消耗功率66W.问：(1)电风扇正常工作时通过电动机的电流是多少？(2)电风扇正常工作时转化为机械能的功率是多少？转化为内能的功率是多少？电动机的效率是多少？(3)如果接上电源后，电风扇的风叶被卡住，不能转动，这时通过电动机的电流以及电动机消耗的电功率和发热功率是多少？答案(1)0.3A(2)64.2W1.8W97.3%IIA2420W2420W解析(1)因为P,、=/Up、66所以/=U=)20A=03A(2)电风扇正常工作时转化为内能的功率P内=FR=OJ2×20W=1.8W电风扇正常工作时转化为机械能的功率PH=P人-P内=66w-1.8W=64.2W电风扇正常工作时的效率642/=-77-×100%97.3%,OO(3)电风扇的风叶被卡住后，电动机不转时可视为纯电阻电路，通过电风扇的电流电动机消耗的电功率P=IU=ll×220W=2420W电动机发热功率P=I2R=ll2×20W=2420W14.如图8所示为国庆群众游行队伍中的国徽彩车，不仅气势磅礴而且还是一辆电动车，充一次电可以走100公里左右.假设这辆电动彩车总质量为6.75X1()3kg,当它匀速通过天安门前50Om的检阅区域时用时250s,驱动电机的输入电流/=10A,电压为300V,电动彩车行驶时所受阻力为车重的002倍.g取IomzS2,不计摩擦，只考虑驱动电机的内阻发热损耗能量，求：图8(1)驱动电机的输入功率；(2)电动彩车通过天安门前时牵引汽车前进的机械功率;驱动电机的内阻和机械效率.答案(1)3OOOW(2)2700W(3)3C90%解析(1)驱动电机的输入功率P入=W=300X10W=3000W.(2)电动彩车通过天安门前的速度=2m/s电动彩车行驶时所受阻力为F1=0.02Mg=0.02×6.75×103×IoN=I.35X及N电动彩车匀速行驶时产=R,故电动彩车通过天安门前时牵引汽车前进的机械功率P*t=尸。=2700W.(3)设驱动电机的内阻为R,由能量守恒定律得P"=Pmi+FRi解得驱动电机的内阻R=3驱动电机的机械效率萼义100%=90%.尸人
