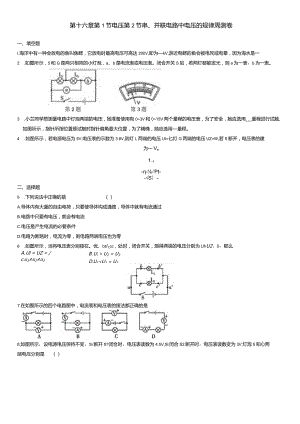

第十六章第1节电压第2节串、并联电路中电压的规律周测卷.docx
第十六章第1节电压第2节串、并联电路中电压的规律周测卷一、填空题I.海洋中有一种会放电的鱼叫鱼鳏，它放电时最高电压可高达200V,即为kV,游近电鳏的鱼会被电死或电晕，因为海水是一2 .如图所示，5和G是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则a为一表，b为一表。第2题第3题3 .小兰同学想测量电路中灯泡两端的电压，她准备使用有03V和015V两个量程的电压表，为了安全，她应选用_量程进行试触,如图所示，指针所指位置是试触时指针偏角最大位置，为了精确，她应选用量程。4 .如图所示，若电源电压为6V,电压表的示数为3.8V,则灯L两端的电压UI=匕灯G两端的电压UZ=W,若S断开，电压表的建为一Ve1.1-'Pt-S）-二、选择题5 .下列说法中正确的是（）A.导体内有大量的自由电荷，只要使导体构成通路，导体中就有电流通过B.电路中只要有电压，就会有电流C.电压是产生电流的必要条件D.电路为断路时，电流为零，则电路两端电压也为零6 .如图所示，当将电压表分别接在。优、bbcc，处时，闭合开关，测得两端的电压分别为UhU2、0，那么A. Ul = UZ = / c.u1u2u3B. Ui > U2 = U3D.U1<U2 = U37.在如图所示的四个电路图中，电流表和电压表的接法都正确的是（）8.如图所示，设电源电压保持不变，Si断开S?闭合时，电压表读数为4.5V,Sl闭合S2断开时，电压表读数变为3V,灯泡5和心两端电压分别是（）BJVfQ 1.5 VD.1.5V 和 4.5VA.3V 和 4.5VC.3V 和 3V9.小玲按图甲所示的电路进行实验，当开关闭合后，电压表力和心的指针位置完全一样，如图乙所示，造成这一现象的原因是()A.可能人开路B.可能心短路C可能和所选量程不同，加短路D.可能匕和心所选量程不同，电路各处完好三、作图题IO.根据电路图甲连接实物图乙。l-一JW)“甲乙四、实验探究题11 .科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系。在苹果中插入铜片和锌片，就能自制成为一个苹果电池，铜片是电池的正电极，锌片是负电极。那么，苹果电池的电压大小与电极插入苹果的深度是怎样的关系呢?某实验小组用如图甲所示的实验器材对该问题进行探究。请用笔画线代替导线完成图中的实物连接；实验时，应保持其他条件不变，只改变;小组同学测得的实验数据如下表，当深度为5cm时，电压表示数如图乙所示，请将电压值填入下表的空格中；电极插入的深度h/cm123456苹果电池电压U/V0.120.180.220.270.34(4)分析表格中的数据，你能得到的实验结论是：;(5)科学猜想：苹果电池的电压大小还可能与一有关；(6)如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用(填一种实验器材)来判断。12 .小明和小华同学在“探究串联电路电压的规律，,实验中，都设计了如图甲所示的电路.(I)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是.(2)小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有人或心中的一处发生故障，则故障可能是(写出一种即可).(3)排除故障后，小明完成了实验，并把数据记录在下表中。分析实验糠得出两个实验结论：串联电路两端的电压各部分电路两端电压之和；串联电路中,各部分电路两端电压相等。(4)实验结束后小明和小华互相交流，小华指出结论是错误的，造成结论错误的原因是.另外，小明的实验在设计方案上还存在另个不足之处是(5)小明和小华还进行了深入交流，为了节省时间，利用原来的电路图,在测L两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上.这个方法一(选填,能''或“不能”)测出心两端的电压，理由是五、综合应用题13 .在如图所示的电路中，当SI闭合,S2、53断开时，电压表的示数为6V；当SnS,断开，SZ闭合时，电压表的示数为3V。求：(I)电源电压是多少？(2)当S、S3闭合，S2断开时，电压表的示数为多少？1.0.2导体2.电流电压3.O15V03V4.3.82.26解析:开关闭合时.电压表测灯两端的电压U1=3.8匕故U2=U-U1=61M.8V=2.2V,S断开时电压表相当于直接测电源电压。5.C解析：若没有提供电压的电源，电路中就没有电流，选项A错误；若电路没有构成通路，电路中也没有电流，选项B错误；电流为零时电压不一定为零,若断路的电路中存在提供电压的电源，该电路中就存在电压，选项D错误；电源是提供电压的装置，电压是形成电流的必要条件，所以本题选C7. C解析：电流表必须串联在被测电路中，电流、“进“一”出，电压表必须并联在被测电路两端，且接线柱接在与电源正极相连的那端，四个选项中只有C满足这个条件。8. B解析:S1断开S?闭合时，电压表测电源电压，S1闭合S?断开时，电压表测灯泡的电压。根据串联电路总电压等于各分电压之和可知，L】两端电压为3V,L2两端电压为4.5V-3V=1.5V,1UA,C、D均错误.B正确。9D解析：L1开路或L2短路,电压表V?都无示数，若Ll短路，两表示数相同，当匕和乙所选量程不同时，两表指针偏转将不同，当V1和V2所选量程不相同，电路各处完好时才可能出现两表指针偏转相同角度.O.如图所示：11.(1)如图所示:(2)电极插入苹果的深度h(3)0.30(4)苹果电池的电压大小U随电极插入苹果深度h的增加而增大(5)苹果的种类(或苹果的大小、两极间的距离、电极的材料等)(6)电流表12 .(1)调零(2)L短路(或L2断路)(3)等于(4)小灯泡规格相同只做了一次实验狷出的结论具有偶然性不能电压表的正负接线柱接反了13 .解：(I)因为S闭合，S2、S3断开时，两灯串联，电压表测的是灯两端的电压:当SS3断开，S?闭合时，两灯仍串联,电压表测的是灯L2两端的电压；因此电源电压为6V+3V=9V.(2)当Si、S3闭合，S2断开时，电压表测的是电源电压，所以电压表示数为9V.
