管道工程图纸的工艺识别.docx

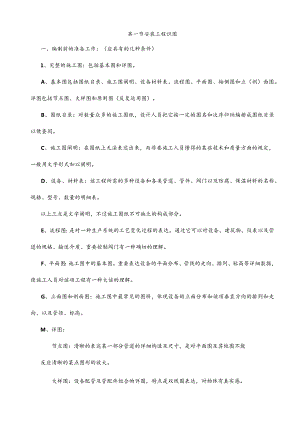

第一节安装工程识图一、编制前的准备工作：（应具有的几种条件）1、完整的施工图：包括基本图和详图。A、基本图包括图纸目录、施工图阐明、设备材料表、流程图、平面图、轴侧图和立（剖）面图。详图包括节点图、大样图和原则图（反复运用图）。B、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名和次序归纳编排成图纸目录以便查阅。C、施工图阐明：在图纸上无法表达出来，而非要施工人员懂得的某些技术和质量方面的规定，一般用文字形式加以阐明。D、设备、材料表：该工程所需的多种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。以上三点是文字阐明，不过施工图纸不可缺乏的构成部分。E、流程图：是对一种生产系统的工艺变化过程的表达。通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、重要控制阀门有一种确切的理解。F、平面图：施工图中的基本图。重要表达设备的平面分布、管线的走向、排列、标高等详细数据，使施工人员对该项工程有一种大该的理解。G、立面图和剖面图：施工图中最常见的图样，体现设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。M、详图：节点图：清晰的表达某一部分管道的详细构造及尺寸，是对平面图及其他图不能反应清晰的某点图形的放大。大样图：设备配管及管配件组合的详图，特点是双线图表达，对物体有真实感。原则图：（反复运用图）具有通用性质的图样。它不能用来作为单独进行施工的图纸，只作为某些施工图的一种构成部分。一般由国家或有关部门出版原则图集。2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定（系数调整或规定内的材料价格按实调整）。根据工程类别和企业等级所给定的取费原则。4、经有关部门审批的施工组织措施，包括大型设备的拉运、吊装及三通一平等。正常施工图预算所包括不了的工作内容，根据施工组织措施进行编制。二、通过识图应理解的几种问题：1、工程概况：例如一座转油站，有泵房、罐区、加热炉区，以及连接几种大区的平面管网，之配套的尚有采暖系统、给排水系统。举例阐明：2、各系统规定所用的材质、介质的工作压力、温度等，理解管道的焊缝等级，以便满足对焊口的处理（热处理及无损探伤）o3、根据编制阐明和蓝图，理解管道所处的位置（地上、地下、沟内、沟外），以及对管道防腐、刷油、保温的规定。三、符号及图例：1、线型：粗实线：重要管线、图框线中实线：辅助管线、分支管线细实线：管件、阀件的图线，建筑物及设备轮廓线，尺寸线、引出线。点划线：定位轴线，中心线粗虚线：地下管线，被设备所遮盖的管线虚线：设备内辅助管线，自控仪表连接线，不可见轮廓线波浪现：管件、阀件断裂处的边界线2、管道的规定代号：常用：油管线Y油气混输YM原油管线Y1含水原油管线Sy天然气管线M给水管线S排水管线X循环冷却水XH蒸汽管线Z热水管线R生产热水管线Rl热水回水管线R4回水管线（凝结水管）N3、常用图例：见表221。工艺管线安装施工图常用图例表2-2-1序号名称符号序号名称符号1丝扣阀IX弯头-I一2法兰阀TXI-三通上3焊接阀M同径大小头z34截止阀CX异径大小头5MN-IX-丝堵y6止回阀->活接头-II7角阀螺纹管帽8弹簧式安全阀斯-迅速接头-9法兰Il波形赔偿器O-Il10盲法兰-Il方形赔偿器_11一11管帽-D套筒赔偿器<Y形过滤器-十活动支架IT形过滤器H一导向支架,固定支架X3、施工图的表达措施：A、标题栏：项目：详细的工程名称图名：本张图纸的名称和重要内容设计号：设计部门对该工程的编号图号：本专业图纸的编号次序B、比例：缩小比例：1：2、1：3、1：5、放大比例：2：1、4：1、10：1、无比例时怎样确定比例管道施工图中常用比例：1：25、1：50、1：100、1：200、1：500C、标高：管道高度用标高表达。在立（剖）面图中，为表明管子的垂直间距一般只注写相对标高而不注写间距尺寸。管道的相对标高，以建筑物低层室内地坪为正负零。对于管径较大的管子，不仅可注管子中心的标高，也可注管低和管顶的标高。一般标高：管中心标高:管顶标高管底标高AD、坡度、方向标：一一E、尺寸线：起始线（箭头）、尺寸线、尺寸数字、尺寸界线四、管道安装工程的识图：工程图纸是设计人员对所设计工程所有意图的体现，识图则是预算人员理解工程状况重要而关键的一步，也是从事施工图预算编制的首要条件和环节。（一）管道的单双线图：管道施工图从图纸上可分为单线图和双线图。在图形中仅用两条线条表达管子和管件形状的措施叫做双线表达法，由它画成的图样称双线图，此外由于管子的截面尺寸要小的多，因此在小比例的施工图中，往往把管子的壁厚和空心的管腔所有当作是一条线的投影。这种在图形中用单根粗实线来表达管子和管件的图样，一般叫做单线表达法，由它画成的图样称为单线图。下面将重点学习管道单线图的表达措施。1、管子的单线图：如图221是管子的单线图，根据投影原理，它的平面投影应积聚成一种小圆点，但为了便于识别，我们在小园点的外面加画了一种小圆。大部分施工图中，仅画一种小图 2-2-1圆，圆心并不加点，所体现的意义都是相似时,用单线图表达的弯头如图2-2-2在平面图上先看到立管的断口，后看到横管,6立管的断口是一种小圆，横管是一条线。在侧面O图上线看到立管，横管的断口在背面看不到，这时横管是一种小圆，立管画到小圆的圆心，表达图 2-2-2立管向下然后向后。图223为45°弯头的单线图，45°弯头的画法和90°弯头的画法相似，只是90°弯头画成整个小圆，而45°弯头只画成 半个小圆。<?图 223图2-2-4图2-2-5图2-2-4.2-2-5是三统的单线图。图2-2-4：在平面图上先看到立管的断口，因此把立管画成一种小圆，横管画在小圆两边。在左立面图（左视图）上先看到横管的断口，因此把横管画成一种小圆，立管画到小圆的上边。图225的平面图上是一种三通，立面图上先看到横管，横管是一条线，向后的管线的断口看不到，因此横管穿过圆心。左视图则是先看到横管的断口，向后的管线画到小圆的左侧。在单线图里，不管是同径三通，还是异径三通，它们图样的表达形式相似。图226是四通的单线图。同径四通和异径四通的单线图在图样的表达形式上相似,图 227图 228图227是同心大小头的单线图，同心大小头画成等腰梯形和等腰三角形，这两种表达形式意义相似。图228是偏心大小头的大小头。如偏心大小头在平面图上的图样与同心大小头相似，就需用文字加以注明偏心两字以免混淆。见图2-2-9是阀门的几种表达措施:STI阀柄向前阀柄向后阀柄向右阀柄向左图2292、管子的积聚:弯管的积聚：弯管是由直管和弯头两部分构成。直管积聚后是一种小圆,与直管相连接的弯头，在拐弯前的投影也积聚成小圆，并且同直管积聚成小圆的投影重叠，如图22IOo0O图2210弯管的积聚如图2210右侧平面图，先看到右立管的断口，右立管画成一种小圆，后看到横管，代表横管的直线画到小圆的边，再看到向下拐的左立管，但在平面图上显示的仅仅是弯头背部的投影，因此横管画到代表左立管的小圆的圆心。直线和阀门连接的投影从平面图上看，好象O仅仅是个阀门并没有管子，实际直管积聚成的小圆同阀门内径的投影重叠，如图2211所示，F-直管与阀门连接的单线图里仅仅是一只阀门的平面图。阀门与弯管连接，先看到弯头背部，再看到图2211阀门。立管部分在平面图上反应不出，它所积聚的小圆被弯头的投影所遮盖，如图2211所示，平面图上先看到横管一条线，左侧向下拐的立管上和阀门连接，这时横管画到表达立管和阀门的小圆的圆心。立管向下然后向前拐，在立面图上看到的是前后走向的管线的断口，是一种小圆。3、管子的重叠:长短相似的两根管子，假如重叠在一起的话，它们的投影就完全重叠，反应在投影面上好象是一根管子的投影，这种现象称为管子的重叠。两根直管重叠的表达措施：z,/如图2212,当投影中出现两根管子）TV重叠时，假想前（上）面一根子巳经截去-JUM）低（后）'_高.0）一段（加折断符号），显示出后（下）面的一根管子，用这样的措施可以把两根或图2212多根重叠管线显示清晰。这种表达管线的措施，称为折断显示法。如图2213,是弯管和直管两根管线重叠的平面图。图2-2-13如左图：弯管高于直管，不加折断符号，只需弯管和直管断开34三,以示区别弯管和直管不在同一种标高上。如右图：弯管低于直管，一般用折断符号将直管折断，显露出弯管。多根管线重叠的表达措施：如图2214最低管 次低管图 22144、管子的交叉:在图纸中常常出现交叉管线，这是管线投影相交所至。假如两条管线投影交叉,一般高的管线应显示完整，低的管线要断开表达。见图2215。OO图2-2-15多根管线的交叉:图 2216如图2216,是由a、b、c、d四条管线投影相交所构成的平面图。图中断开C管看到的b和d管，断开d管看到的b管，断开b管和CI管，看到的a管。因此从上到下排列的次序应是a、b、d、co5、管线投影图的识读：A：视图的环节和措施:(1)看视图、想形状：拿到一张管线的平面图后，先要弄清它是由几种视图来表达这些管线的形状和走向的，在看立面图或侧立面图，看清平面图和立面图之间的关系，然后想象出这些关系的大概轮廓形状。(2)对线条、找关系：管线的大体轮廓想象出后，各个视图之间的互相关系可运用对线条(即对投影关系)的措施，找出视图之间对应的投影关系，尤其是积聚、重叠、交叉管线之间的投影关系。(3)合起来、看整体：看懂了诸视图的各部分形状后，再根据它们对应的投影关系综合起来想象，对各路管线形成一种完整的认识。这样就可以在脑子里把整个管线的立体形状、空间起向、完整的勾划出来了。B、识读举例:例一：运用正投影原理，根据平面图画出立面图：见图2217,平面图的图样是已知的，运用“对线条、找关系、合起来、想整体”的措施，对平面图进行分析，可知这路管线是由两个摇头弯构成，管线的标高从左到右逐渐减少。立面图立面图I?O_3平面图平面图图2217根据平面图画立面图图2218例二：见2218,是管线安装图纸中比较常见的图形。小结：根据以上识图要领，对管线转弯图形可作如下总结：管转弯，看圆圈，平面图上线转弯，竖向管道变圆圈，线进圈中向下弯；立面图上线转弯，前后管线变圆圈,线进圈中向后弯；左（右）视图管转弯，水平管线变圆圈，线进圈中向右（左）弯。练习：运用投影原理，根据平面图，画出立面图（垂直管线长度自定）。GOO（二）管线的剖面图:1、单根管线的剖面图：运用剖切符号即能表达剖切位置线又能表达投影方向的特点，来表达管线的某个投影面。如图2219图2-2-19A-A剖面图反应的图样，从三视图投影角度来看就是主视图，而B-B剖面图则是左视图。2、管线间的剖面图：在两根或两根以上的管线之间，假想用剖切平面切开，然后把剖切平面前面部分的所有管线移走，对保留下来的管线重新进行投影，这样得到的投影图称为管线间的剖面图。如图2220GoA-A剖面图图22203、管线间的转折剖面图：用两个互相平行的剖切平面，在管线间进行剖切，所得到的剖面图称为转折剖面图。如图2-2-21AIXllo1oioA-A剖面图图2-2-21练习1、根据平面图画出A-A、B-B剖面图：÷BAOH><lOA00÷2、根据平面图上的剖切符号，画出其对应的平面图:五、刷油，防腐蚀绝热工程(一)项目的计量单位1刷油工程和防腐蚀工程中设备，管道以uIOm2w为计量单位，金属构造以tt100Kg,为计量单位。2绝热工程中绝热层以“射”为计量单位。防潮层，保护层以"10tn2”为计量单位。(二)计算设备，管道内壁防腐蚀工程量时，对于壁厚不小于或等于Iorrln8按其内径计算;对于不不小于IOmrn的按其外经计算。(三)工程量计算公式1除锈，刷油，防腐蚀工程量(1)多种管件，阀门，人孔，管口凸凹部分已综合考虑在定额内，不此外计算。(2)阀门，弯头，法兰表面积计算公式阀门：S(m2)=×D×2.5D×1.05×N弯头：S(m2)=×D×1.5D×2×NBB值取定为：90度弯头B=4,45度弯头B=8法兰：S(m2)=×D×1.5D×N(四)绝热工程量1管道绝热，仿潮层保护层计算公式保温体积：V(m3)=×(Q÷1.033)×1.033XL防潮层保护层面积：S(m2)=×(D+2.1+0.0082)XL2伴热管道绝热工程量计算公式单管伴热或双管伴热(管径相似，夹角不不小于90度)D=D1+02+(10-20三n)双管伴热(管径相似，夹角不小于90度)D=D1+1.5D2+(1020m)双管伴热(管径不一样，夹角不不小于90度)D=D1+02伴大+(1010三n)以D为管道外径代入前面的公式分别计算管道绝热，防潮层保护层的工程量。3阀门绝热防潮层保护层计算公式V(m3)=×(D+1.033)×1.033×2.5D×1.05NS(m2)=×(D+2.1)X2.5D×1.05N4弯头绝热防潮层保护层计算公式V(m3)=×(D÷1.033)×1.033×1.5D×2×NBS(m2)=×(D+2.1)×1.5D×2×NBB值取定为：90度弯头B=4,45度弯头B=85法兰维热、防潮层保护层计算公式V(m3)=×(D+1.033)×1.033×1.5D×1.05NS(m2)=×(D+2.1)×1.5D×1.05N六、管道的探伤：低压碳钢管口焊接，是按无损探伤质量原则考虑的，但不包括焊缝无损探伤X光拍片的工作内容。在施工前如不轻易计算时，可按设计管道的长度和每IOm管道所含的管件数量，测算焊口总数；再按探伤规定比例计算应探伤的焊口数量，便可计算胶片数量。局限性一种焊口按一种焊口计。每一焊口拍片数量，设计无明确规则者可参照附表计算。焊接施工完毕后，须按实际胶片数量计算工程量，但不包括定额规定以外的焊缝返修后再次探伤的胶片数量。X光拍片的数量根据管道的类别、焊缝等级。按管道材质、温度、压力的管道分类：(GBL235-82)材质工作温度(9C)工作压力MPaI11mIVV碳素钢370>370>32>10>10-32>4-10>410>1.64>1.641.61.6合金钢及不锈钢-70或2450-7540任意>10>410>1.641.6铝及铝合金任意一1.6铜及铜合金任意>10>4-10>1.641.6管口焊接含量取定表项目IOm直管焊口含量（口）10件管件焊口含量（口）单根管取定长度（In）碳钢、不锈钢、铝铝钢、有缝低温钢管1.2720.66.000碳钢板卷管DN2006001.5620.66.400碳钢板卷管DN7009001.9620.66.400碳钢板卷管DNlOOo14002.4820.64.800碳钢板卷管DN160030002.3820.64.800不锈钢板卷管2.220.64.500每个焊口焊缝X光拍片张数，如无规定期按下表执行管径DN1520253240506580X光拍片张22222222管径DN100125150200250300350400X光拍片张33344455管径DN4505006007008009001000X光拍片张6789101213注：1、公称直径80Inm如下的管道焊缝X光拍片，一种焊口至少要拍两张。2、片子有效长度按片长减去搭接，每边25mm计算。3、管道焊口透视拍片的张数二管道等级规定的比例X焊口数量X张数。管道各级焊缝射线探伤数量，应按设计规定计算。如设计无规定期按下表;×(GBJ235-82)焊缝等级探伤数量(%)合用范围I100高于11级焊缝质量规定的焊缝A100I类和n类管道的固定焊口B1511类管道转动口(in类管道固定口探伤数量为40%)mA10IV类管道固定焊口B5IV类管道转动焊口IVA5IV类铝及铝合金焊口(其中固定焊口探伤数量为15%)B根据现场状况，不多于1%V类管道焊口例：某工程有219X10管线400米，工作压力16.0MPa,管件20个，求该管线X光拍片数量。解：(D该管道和管件的焊口数量：1.27×40+20×2.06=92(2)工作压力是16.OMPa,查表该管道应为11类，查探伤数量表：固定焊口100%；转动焊口15%；按一般施工条件总的焊口数量其中固定口占20%,转动占80%。需探伤的数量为：92×0.2×100%+92×0.8×15%=30(3)查拍片张数表，6219的管线每个口4张4X30=120(张)练习：某工程有6273X11管线500米，工作温度3751,工作压力5.0MPa,管件2个,求该管线X光拍片数量。
