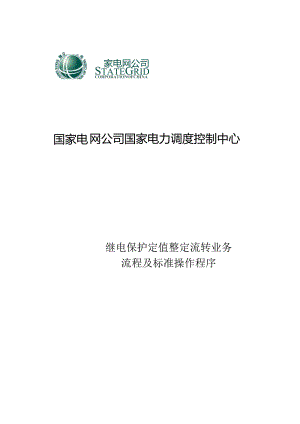

W*»(CORPORATIONOFCHINA家电网公司StateGrid国家电网公司国家电力调度控制中心继电保护定值整定流转业务流程及标准操作程序版本：01.00生效日期：2012/09/01目录1 .目的及适用范围2 .引用文件及规范3 .参与方及其职责4 .流程图5 .执行条件和资源要求6 .操作程序及记录7 .背景知识8 .修订程序主要起草人：徐彭亮、刘宇、刘蔚、马锁明批准日期:2012-09-01版本历史：版本号主要修订内容修订人日期01.00首次发布。徐彭亮、刘宇、刘蔚、马锁明2012/9/1注：版本格式为：m.n（m：主版本号，n：子版本号）1 .目的及适用范围本流程及标准操作程序的目的是规范继电保护定值整定和定值单流转的业务流程,规范流程各节点工作内容及操作程序，实现对继电保护定值整定业务的标准化、规范化管理。本流程及标准操作程序适用于省级及以上调度机构继电保护定值整定和定值单流转业务，地、县级调度机构参照执行。2 .引用文件及规范下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T14285-2006继电保护和安全自动装置技术规程DL/T5592007220750kV电网继电保护装置运行整定规程DL/T587-2007微机继电保护装置运行管理规程Q/GDW4222010国家电网继电保护整定计算技术规范3 .参与方及其职责继电保护专业为归口管理专业，调度控制运行专业、系统运行专业为参与专业，调度管辖范围内厂站的运行维护单位为参与单位。继电保护专业负责继电保护定值整定流程，负责定值单流转流程中的编制、校核、声弦（可选）、批准、发送及归档等管理工作。调度控制运行专业负责与现场核对并执行定值单，填写定值单核对执行情况。系统运行专业负责提供重合闸、线路最大事故过负荷等定值要求。调度管辖范围内厂站的运行维护单位负责接收定值单，按时完成现场装置定值的整定工作，履行定值单执行手续，填报定值单回执。4 .流程图4.1 继电保护定值整定流程继电保护定值整定流程节点描述继电保护处1.1 维电保护处整定计算专货负贵 编制整定算稿，完成后启动维电保 护定值整定潦程。1.2 继电保护处整定计算专责负贡 对整定计算工作进行审核，1.3 继电保护处负责人负责再次审 核整定计竟工作，批准整定算稿使 其生效，1.4 继电保护处扬定计算专责负责 实测参数校核工作。根据实测参数 对定色进行校核，如需调整定值， 返回1.1 （此处返回非流程的回退 概念）.4.2 继电保护定值流转流程继电保护定值整定流程继电保护处调度控制运行处系统运行处所牯调度范围内厂站的运行维护单位节点描述<Z>2.1 就电保护处整定计算号击负贵根群整定中隔物加大拢和收灰期制定依总.完成6R动健电保妒定筑取道特泣程.2.2 地位保护处胶定计算？资负也可定依印.迸行校核提出修放JB见.2.3 婚电屐护处疑/人0责后定值*逆行审掇.处出修R点把、埒送2.4 域电保护处Gl费人或她也像护处分管箱9位国批准定林色也2.5 Sftt也<护处整定计算少费负责发送侍执行定位8.2.6Itt电保护处运石?黄钱妮女省椎性计划的安样.负青办过电网设备检传计划管巩东及关联外r½ttm>2）现场仇JHt仪除执行定位取并反情意见.2.8 M段川川送6处制法M/S步峪现场运行人员收xJ并执行定值归2.9 现场色瓶按时比成堆电保护装置定位整定工作定位制执行手续.埔彳定（ft公网报.2.1。继电保护处整定计算专责负时我故调啜执行记亲利现场H技,lllM!«-N<I7s5杵含'241t*,<<V>m½n.»>«彳、次行的定位牛,2冽场械枚定值中»IjI-I1I依，然均立什式饮机!*iJIEIH*'raI21值帆（!）5 .执行条件和资源要求继电保护整定计算软件、智能电网调度技术支持系统的调度管理和调度检修票等应用正常运行。6 .操作程序及记录6.1 继电保护定值整定流程6.1.1 编制6.LLl执行人：继电保护专业整定计算专责6.L1.2工作步骤D查图纸、说明书、装置定值打印清单等工程资料是否齐全、报送方式是否规范。2）核查保护配置和功能是否符合相关的规程规定。3）杳装置现场软件版本、校验码和形成时间是否符合调度机构的保护软件版本管理规定。4）查参数收集是否齐全、参数是否合理、报送方式是否规范。5）查重合闸、线路最大事故过负荷等定值要求是否己明确。6）查厂站一、二次设备命名、编号资料是否齐全，CT、PT变比是否合理。7）确认是否需要实测参数校核。8）按时开展相关计算工作：参数折算正确并录入整定计算程序，方式选择合理，图形建模正确，核查整定计算原则是否正确。9）编制后备定值配合方案，编制整定算稿（见6.L1.4）10）如退回修改，完善整定算稿后提交审核人审核。如果则退回修改完善整定算稿后提交审核人审核6.1.1.3记录编制记录图纸、说明书、装置定值打印清单等工程资料是否齐全、报送方式是否规范是否核查保护配置和功能是否符合相关的规程规定口是否装置现场软件版本、校验码和形成时间是否符合调度机构的保护软件版本管理规定口是口否参数收集是否齐全、参数是否合理、报送方式是否规范是否重合闸、线路最大事故过负荷等定值要求是否已明确是否厂站一、二次设备命名、编号资料是否齐全，CT、PT变比是否合理是否是否需要实测参数校核是否上传整定算稿附件备注6. 注：可根据实际情况增加项目。7. 1.1.4工作文档模板（整定算稿）整定算稿应满足继电保护定值整定业务流程及标准操作程序的要求。应包含但不仅限于以下内容（示例部分供参考）：XX工程整定算稿及示例一、工程概况及保护配置1 .工程描述及投产设备范围描述。此部分内容应包括：投产设备的调度命名、投产范围、预计投产时间。2 .保护配置描述及CT、PT变比此部分内容应包括：母线保护、线路保护、变压器保护、断路器保护、高抗保护等保护装置的配置和CT、PT的变比使用情况。示例:50OkV线路保护配置情况：第一套XXX+XXX第二套尤江保护使用的PT、CT变比XX双回:A站1线CT、A站2线CT、B站1线CT、 B站2线CT、PT变比:2500/1、500/0.1PT变比:4000/1.500/0.1PT变比:PT变比:3号、4号变CT、PT变比:纵差保护、50OkV 侧:22OkV 侧:66kV 侧:后备保护:公共绕组侧:4000/14000/18000/12500/1（外附TA,两组）（外附TA）（外附TA,专用）（套管TA）（公共绕组TA）主保护2 （XXXX型变压器纵差保护、分相差动保护及各侧后备保护）纵差保护: 50OkV 侧: 22Ok VffiJ: 66kV 侧: 后备保护 50OkV 侧:4000/14000/18000/12500/122OkV 侧:4000/166kV 侧:3000/1（外附TA,两组）（外附TA）（夕卜附TA,专用）（套管TA）（套管TA）500/0. 1 （引线 TV） （套管TA）220/0. 1 （母线 TV） （夕卜附TA）高中压分相电流差动保护（XXXX ）500k V 侧:2500/1 （套管 TAf 22OkV 侧:4000/1 （套管 TAf 公共绕组侧:2500/1 （套管TA,专用） 专用） 专用）3.新投设备参数 此部分内容应包括:示例:1 .线路参数XX双回:线路长度40. 739kM线路、变压器、串补、高抗等投产设备的参数。Zl=O. 4889+ JlO. 6329Z0=7. 3738+j28. 8432Cl=O. 612 微法CO=O. 448 微法线间互感6. 342欧姆2 .变压器参数及CT变比3#变:容量:400×3 =1200MVA容量比:400/ 400 / 120 MVA （单相）额定电压:515/6/230/6 （±2×2. 6%） /66 kV （线电压）额定电流:1345. 28/3012. 26/1818. 18A变压器阻抗（标么值,525kVf 1000MVA）主保护1（XXXX型变压器纵差保护、分相差动保护及各侧后备保护）50OkV 侧:22OkVffiJ:66kV 侧:O. 1676-O. 0225O. 32794 .工程相关通道情况此部分内容应包括：线路保护、录波器、保护子站等设备的通道情况。示例:XX双回线路保护:XX纵联电流差动保护与远跳信号1采用同一2M复用光纤通道（本线光缆XX纵联电流差动保护与远跳信号2采用同一2M更用光纤通道（迂回光缆路由）。5 .重合闸等定值要求此部分内容应包括：本工程的重合闸等定值要求。示例:重合闸时间、线路最大事故过负荷详见方式通知单。二、关键定值计算1.线路、母线等主保护关键定值计算此部分内容应包括：线路、母线等主保护关键定值的灵敏度校核、运行方式考虑等。示例:1.线路主保护XX双回线考虑不同方式下的线路末端短路故障电流,计算灵敏度。12. 3556/3. 86815. 8620/1. 48245. 9483/1. 5118a.正常方式b.检修小方式1c.检修小方式2Klm=5.8620×1100/（250OX线路启动值）=25.79>4Klm=5.8620×1100/（25OoX差动动作门槛）=8.06>l.52母线保护Xr站500kV母线故障最小短路电流计算a.正常方式b.检修小方式24.8891/6.29529.6927/2.5060Klm=9.6927X1100/（40OoX母差保护动作门槛）=2.05>l.52.线路后备保护定值计算此部分内容应包括：接地距离、相间距离等线路后备定值配合图.示例:接地距离保护定值图6.1.1.5时限要求：24个工作日内。6.1.2审核6.1.2.1执行人：继电保护专业整定计算专责6.1.2.2工作步骤D复查图纸、说明书、装置定值打印清单等工程资料是否齐全、报送方式是否规范。2）免查保护配置和功能是否符合相关的规程规定。3）复查装置现场软件版本、校验码和形成时间是否符合调度机构的保护软件版本管理规定。4）复查参数收集是否齐全、参数是否合理、报送方式是否规范。5）免查重合闸、线路最大事故过负荷等定值要求是否已明确。6）复查参数折算、参数录入整定程序、方式选择、图形建模、整定计算原则是否正确。7）查整定算稿是否正确有据。8）如需退回编制人修改，督促编制人根据反馈意见完善整定算稿。如果则工程资料不齐全或报送方式不规范退回编制人修改保护配置和功能不符合相关的规程规定保护装置现场软件版本、校验码和形成时间不符合要求参数收集不全、参数不合理、报送方式不规范重合闸、线路最大事故过负荷等定值要求未明确参数折算、参数录入整定程序、方式选择、图形建模、整定计算原则错误是否需要实测参数校核填写错误整定算稿存在错误6.L2.3记录审核记录复查图纸、说明书、装置定值打印清单等工程资料是否齐全、报送方式是否规范是否复查保护配置和功能是否符合相关的规程规定是口否复查装置现场软件版本、校验码和形成时间是否符合调度机构的保护软件版本管理规定口是否复查参数收集是否齐全、参数是否合理、报送方式是否规范口是否复查重合闸、线路最大事故过负荷等定值要求是否已明确是否复查参数折算、参数录入整定程序、方式选择、图形建模、整定计算原则是否正确是否查整定算稿是否正确有据是否审核意见注：可根据实际情况增加项目。6L2.4时限要求：15个工作日内。6.1.3批准6.L3.1执行人：继电保护专业负责人6.1.3.2工作步骤1）查编制、审核环节是否规范。2）查计算结论是否正确、合理。3）查定值是否正确无误。如果则编制、审核环节不规范退回编制人修改计算结论错误定值错误整定算稿存在错误6.1.3.3记录批准记录编制、审核环节是否规范口是口否计算结论是否正确、合理是否定值是否正确无误是否批准意见注：可根据实际情况增加项目。6.L3.4时限要求：5个工作日内。6.L4实测参数校核6.1.4.1执行人：继电保护专业整定计算专责6.1.4.2工作步骤1）查实测参数报送格式是否规范，参数是否合理。2）根据实测参数对定值进行校核，查是否需要调整定值。如果则参数报送格式不规范，参数不合理要求相关单位重新上报实测参数需要调整定值返回6.L16.1.4.3记录实测参数校核记录实测参数报送格式是否规范，参数是否合理口是口否是否需要调整定值是否实测参数校核意见注：可根据实际情况增加项目。6.1.4.4时限要求：收到实测参数后5个工作日内o6.2继电保护定值单流转流程6.2.1 编制定值单6.2.1.1 执行人：继电保护专业整定计算专责6.2.1.2 工作步骤1）选择或编制正确的定值单模版。2）选择或编制正确的装置级定值整定原则。3）根据整定算稿和相关规程要求编制定值单。如果则退回修改完善定值单后提交校核人校核6.2.1.3记录编制定值单记录选择或编制正确的定值单模板是否选择或编制正确的装置级定值整定原则是否备注注：可根据实际情况增加项目。6.2.L4时限要求:24个工作日内。6. 2.2校核定值单6.1 .2.1执行人：继电保护专业整定计算专责6.2 .2.2工作步骤1）校核定值单模版是否正确。2）校核装置级定值整定原则是否正确。3）如需退回修改，督促定值单编制人根据反馈意见完善定值单。如果则定值单模版选择错误退回定值单编制人修改装置级定值整定原则选择错误定值单存在错误6.2.2.3记录校核定值单记录校核定值单模版是否正确是否校核装置级定值整定原则是否正确是否校核意见注：可根据实际情况增加项目。6.2.2.4时限要求：15个工作日内。6.3 ,3审核定值单（可选）6.4 .3.1执行人:继电保护专业负责人6.5 .3.2工作步骤1）查定值单编制、校核环节是否规范。2）查定值是否正确无误。如果则定值单编制、校核环节不规范退回定值单编制人修改定值错误定值单存在错误6.2.3,3记录审核定值单记录定值单编制、校核环节是否规范京口否定值是否正确无误遛口否审核意见注：斜体字项目为可选项。可根据实际情况增加项目。6.2,3.4时限要求:5个工作日内。6.2.4批准定值单6.2.4.1 执行人：继电保护专业负责人或继电保护专业分管领导6.2.4.2 工作步骤D查定值单编制、校核等环节是否规范。2）查定值是否正确无误。如果则定值单编制、校核环节不规范退回定值单编制人修改定值错误定值单存在错误6.2.4.3记录批准定值单记录定值单编制、校核等环节是否规范口是口否定值是否正确无误口是口否批准意见注：可根据实际情况增加项目。6.2.4.4时限要求：5个工作日内。6.2.5发送定值单6.2.5.1执行人：继电保护专业整定计算专责6.2.5.2工作步骤1）确认发送现场定值单是否齐全。2）督促现场及时签收定值单。3）响应反馈意见，作废不现行的定值单。如果则现场或调度员退回定值单响应反馈意见因工程或方式变化，定值单不需要执行作废不执行定值单，结束流程定值单存在错误通知定值单编制人修改定值单，汇报继电保护专业负责人，作废错误定值单。6.2.5.3记录定值单发送记录定值单发送意见6.2.5,4时限要求：定值单执行前24小时。6.2.6 与检修票关联6.2.6.1 执行人：继电保护专业运行专责6.2.6.2 工作步骤1）通过电网设备检修计划管理系统关联待执行定值单。2）确认关联的定值单是否正确。6.2.6.3 时限要求：定值单执行前8小时。6.2.7 现场接收定值单6.2.7.1 执行人：调度管辖范围内厂站的运行维护单位专责6.2.7.2 工作步骤1）查现场保护装置与定值单是否对应。2）接收待执行定值单并反馈意见。如果则因工程或方式变化，定值单不需要执行退回定值单发送人现场保护装置与定值单不对应定值单存在错误6.2.7.3记录现场接收定值单记录现场保护装置与定值单是否对应是否注：可根据实际情况增加项目6.2.7.4时限要求：24小时内。6.2.8调度核对已执行定值单6.2.8.1执行人：调度控制运行专业值班调度员6.2.8.2工作步骤1）与现场运行人员核对已执行定值单,确认现场收到定值单与调度台待执行定值单一致。2）根据执行情况将待投运定值单转为已执行状态。如果则因工程或方式变化，定值单不需要执行退回定值单发送人现场收到定值单与调度台待执行定值单不一致定值单存在错误退回修改完善调度定值单执行记录6.2.8.3记录调度定值单执行记录值班调度员厂站值班员（可选）核对并执行时间现场已执行定值单与调度台待执行定值单是否一致是否定值单执行情况注：斜体字项目为可选项。如流程中可实现由现场值班员自行填写并将信息回执电子化归档，则调度员不需要代为填写。可根据实际情况增加项目。6. 2.9现场执行定值单6.1.1.1 执行人：调度管辖范围内厂站的运行维护单位专责6.1.1.2 工作步骤D按时完成继电保护装置定值整定工作。2）查现场保护装置的定值设置与定值单是否一致。3）履行定值单执行手续。4）完整填写定值单回执。如果则因工程或方式变化，定值单不需要执行退回定值单发送人现场保护装置无法完成定值单要求的定值设置定值单存在错误现场保护装置的定值设置与定值单不一致修改现场保护装置的定值设置退回修改完善现场定值单执行记录6.2.9.3记录现场定值单执行记录厂站值班员运行检修人员执行时间现场保护装置的定值设置与定值单是否一致是否注：可根据实际情况增加项目。6.29.4时限要求：5个工作日内。6.2.10定值单归档6.2.10.1执行人：继电保护专业整定计算专责6.2.10.2工作步骤1)查调度台执行记录是否完整。2)查现场回执是否完整。如果则调度台执行记录不完整退Pl值班调度员修改调度定值单执行记录现场回执不完整退回现场修改现场定值单执行记录6.2.10.3记录定值单归档记录调度台执行记录是否完整。是否现场回执是否完整口是口否注：可根据实际情况增加项目。6.2.10.4时限要求：10个工作日内。7 .背景知识智能电网调度技术支持系统调度管理功能使用说明书。智能电网调度技术支持系统调度检修票功能使用说明书。继电保护整定计算系统用户手册。8 .修订程序本流程及标准操作程序在实际执行中发现问题，可由任一参与方提出，由国调中心根据需要组织修订。本流程及标准操作程序应由国调中心继电保护处长审核后,经过国调中心分管领导批准后生效执行。
