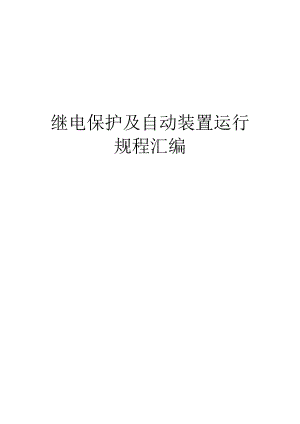

继电保护及自动装置运行规程汇编.docx

继电保护及自动装置运行规程汇编第一章继电保护及自动装置运行总则1一、装置运行通则1二、线路纵联保护的运行规定2三、110-220Kv系统重合闸的运行规定2四、母线保护的运行规定3五、变压器保护的运行规定3六、发变组保护的运行规定4七、断路器失灵保护的运行规定4八、远跳及其它保护的运行规定4九、故障录波器和信息子站的运行规定4十、运行值班人员职责5十一、保护投入注意事项6十二、公司对继电保护的规定6第二章220KV线路保护运行规程8一、保护配置8二、装置的具体配置88三、GPSL603GCMT23T线路纵联电流差动保护柜保护压板、按钮、电源开关及保护装置信号说明12四、PRC31AM-01线路纵联电流差动保护柜保护压板、按钮、电源开关及保护装置信号说明16五、保护装置去上位机信号说明18六、保护投入运行操作步骤19七、保护退出运行操作步骤20八、保护动作处理20第三章220KV线路故障录波器运行规程21一、装置结构21二、性能特点21三、盘面信号灯说明22四、接入上位机信号22五、背屏说明24六、模拟量、开关量说明24七、运行维护24第四章起动/备用变保护运行规程25一、起备变保护简介25二、起备变保护装置运行规程26第五章母线保护运行规程34一、保护配置34二、装置的具体配置34三、母线保护柜压板、按钮、电源开关及保护装置信号说明36四、MNP3-A型模拟盘说明40五、保护投入运行操作步骤41第六章发变组继电保护规程42一、保护简介42二、保护A屏42三、保护B屏47四、保护C屏52五、运行及维护56第七章MFC2000-3A微机厂用电快切运行规程58一、MFC2000-3A微机厂用电快切装置说明58二、MFC2000-3A微机厂用电快切装置部分硬件构成58三、快切装置操作、投退说明：60四、运行巡检说明60五、保护动作及装置异常处理61第八章系统调度自动化装置运行规程62一、系统设备62二、设备分布63三、调度关系63四、远动信息63五、系统调度自动化各系统说明64六、运行维护65第九章保护及故障信息管理系统运行规程66一、系统构成66二、采集的保护装置信息67三、采集的故障录波信息67四、采集顺序67五、运行维护68第十章厂用6KV保护装置运行规程69一、保护装置配置69二、装置硬件的构成71三、保护装置软件的构成71四、装置操作说明77五、运行及维护81第十一章单元机组UPS运行规程83一、硬件配置83二、主要特点83三、运行及维护84第十二章直流系统运行规程90一、系统概述90二、集中监控器90三、绝缘监测装置93四、直流系统运行方式93第十三章400V厂用系统保护装置99一、保护装置概述99二、保护装置特点99三、保护装置说明100四、运行及维护102第一章继电保护及自动装置运行总则一、装置运行通则1、电气设备的继电保护及自动装置应符合电力工业技术管理法规、继电保护和安全自动装置技术规程、继电保护及安全自动装置运行管理规程、电网微机线路保护现场运行规程、电力系统继电保护及安全自动装置的反事故措施等有关规定要求。2、运行人员应能熟悉继电保护现场运行规程，熟悉继电保护基本原理与接线，熟悉继电保护装置及二次回路，按规程对保护装置进行正常监视、操作和检查；能对继电保护及二次回路上的作业及安全措施进行监督；能掌握和发现继电保护及二次回路上的缺陷。3、处于运行状态（包括热备状态）的一次电气设备必须有可靠的保护装置。禁止无保护运行。4、未经一次电流和工作电压检验的保护装置，不得投入运行；在给保护做向量检查时（此时保护可不退出），必须有能够保证切除故障的后备保护。5、凡是接有交流电压的保护装置均有可能失压，从而不能正确动作。因此，在操作过程中，不允许装置失去交流电压。6、正常情况下应保证双母线所接元件的保护装置交流电压取自该元件所在母线的电压互感器。7、在进行电压互感器倒闸操作时必须防止二次向一次反充电。8、如高压设备无电气量瞬动保护，则不允许充电。9、线路及备用设备充电运行时，应将电源断路器的重合闸和备用电源自动投入装置临时退出运行。10、由110千伏或220千伏向变压器充电时，该变压器该侧中性点应先接地，充电完毕后根据规定保留或断开该接地刀。IKHOKW220KV线路及变压器保护装置的临时停检应符合下列规定：11.1、配置纵联保护的IIOKV线路，当线路纵联保护投运时，独立配置的后备保护可临时退出停检；当后备保护投运时，纵联保护可临时停检。11. 2、220KV线路在一套纵联及后备保护投运的条件下，另一套纵联保护可临时停检。双套纵联保护不得同时退出，特殊情况需同时退出双套纵联保护时，须经保护主管部门核算并报主管领导批准后方可执行。11.3、 具有双套主、后备保护的220Kv及以下变压器，在一套主保护及后备保护投运的条件下，另一套主保护可临时停检。双套主保护不得同时退出。特殊情况需同时退出双套主保护时，须经保护主管部门核算并报主管领导批准后方可执行。12、在气候条件良好且站内一次设备无工作时，IlOKV及以上系统的母线保护方允许临时退出停检。具有双套配置的母线保护不允许同时退出停检；特殊情况需要退出双套母线保护时，不得进行一次设备的倒闸操作。进行带电水冲洗母线侧设备外绝缘的工作时，母线保护必须投入。13、母联兼旁路开关代路时，其保护定值（一次值）应与补代线路相同。14、用于充电的母联、分段或旁路保护以及其它专用充电（过流、零序）保护，只有在给设备充电时投入，充电完毕退出运行15、处于双母线运行的母联、分段开关，正常除母差、失灵及变压器后备保护外，不准投入任何保护（有特殊规定者除外）。16、110-220KV线路备用电源自投、互投装置应处于良好状态，并仅在开环方式下投入运行。17、当保护装置出现异常有误动作危险时，应将保护装置停用。18、一般不允许同一厂、站的母线上有二回及以上线路同时停用纵联保护。线路纵联保护与其所在母线的母线保护不得同时停用。19、微机保护软件版本应使用中调统一认定后的保护程序。二、线路纵联保护的运行规定1、联络线两侧保护的纵联功能必须同时投入或退出。有关人员应密切配合当值调度人员，尽量缩短两侧投、停收发信机以及投、退保护压板的操作时差。2、线路短时（48小时）停运而两侧纵联保护无工作时，纵联保护不必退出。对光纤通道的纵联保护，线路充电两侧纵联保护均正常投入。线路长期充电运行时，对光纤通道的纵联保护，电源侧纵联保护正常投入，对侧纵联保护投入，出口跳闸压板打开。3、纵联保护通道出现故障信号时，运行人员应立即报告调度部门，由调度下令停用两侧纵联保护功能并通知有关部门。三、110-220KV系统重合闸的运行规定1、一般情况下，110-22OKV线路均应投入适应运行方式的重合闸；220KV联络线一般采用单相重合闸方式，双套纵联保护退出时则单重停运。2、当220KV线路作直配线运行时，负荷侧的保护装置应投入弱馈功能；未投入弱馈功能时，电源侧重合闸应改为三相普通重合闸方式，负荷侧重合闸停用，且该侧所有线路保护仅打开其出口跳闸压板。3、220KV线路具有两套重合闸功能时，正常时两套重合闸均应投入运行。在任何情况下，两套装置重合闸方式把手位置必须一致。四、母线保护的运行规定1、当站内母线保护范围内一次系统有工作或操作时，不允许无母线保护运行。2、当出现下列情况时，应立即退出母线保护，并汇报相应调度部门尽快处理：2.1、 差动回路二次差电流大于现场规程规定的毫安值时；2.2、 差回路出现TA断线信号时；2. 3、其它影响保护装置安全运行的情况发生时或母线保护不正常运行时。五、变压器保护的运行规定1、 运行中的变压器差动保护与瓦斯保护不允许同时退出。其中之一退出时，允许变压器短时运行。2、 变压器差动保护的运行：3、 1、未进行向量检查的差动保护，在对主变充电时应投入跳闸。4、 2、若变压器配有两套及以上差动保护必要时只允许退出一套。2.3、 遇下列情况之一时，差动保护应退出：2.3.1、 发现差回路差电压差电流不合格时。2.3.2、 装置发异常信号或装置故障时。2.3.3、 CT回路断线时。2.3.4、 差动保护任何一侧CT回路有工作时。2.3.5、 其他影响保护装置安全运行的情况发生时。3、重瓦斯保护遇下列情况之一改投信号：3.1、 变压器带电滤油或注油时。3.2、 在变压器油循环回路上进行操作或更换设备，有可能造成保护误动时。3.3、 其它影响保护装置安全运行的情况发生时。4、变压器后备保护的运行：4.k变压器中性点接地运行时，应投入其零序过流保护并可靠退出其间隙零序过流保护；中性点不接地运行时，应投入其间隙零序过流保护及零序过电压保护，退出其零序过流保护。当未装间隙零序保护的变压器不接地运行时，其零序过电压保护不得退出。当该保护因故必须停用时，可先将该变压器中性点刀闸合上再按规定断开己接地变压器中性点接地刀闸。4.2、 发电厂母线上有两台及以上变压器同时运行时，对中性点不接地的变压器必须投入防止工频过电压的保护（间隙零序过流保护及零序过电压保护）。4.3、 在检修变压器保护时，对设有联跳回路的变压器后备保护，应解除联跳回路的压板或联线。4.4、 若后备过流保护的复合电压闭锁回路采用各侧并联的接线方式，当一侧TV停运时，应解除该侧复合电压闭锁元件的开放作用。六、发变组保护的运行规定1、发变组配有发电机、变压器差动保护并配有发变组大差保护时，必要时只允许其中之一短时退出运行。2、发变组的复压过流保护，应严格按整定规程整定配合。启动中临时使用的定值在启动结束后必须恢复成原定值。七、断路器失灵保护的运行规定1、失灵保护退出有两种情况：1.1、 失灵保护退出：需退出该套失灵保护出口跳各开关的压板；1.2、 起动失灵保护回路的退出：指将该开关所有保护或某保护的起动失灵回路断开。一般情况下，保护工作时都应将其起动失灵保护的回路断开。2、若失灵保护与母线保护共用出口，当母线保护或失灵保护退出时，母线及失灵保护同时退出运行。八、远跳及其它保护的运行规定1、当某一起动远方跳闸的保护停运时，需同时解除其起动远方跳闸的回路，而当恢复该停运保护时，也应同时恢复其起动远方跳闸的回路。2、通道异常时，退出两侧远跳保护和就地判据装置。以满足开关失灵保护的要求。3、母联开关保护的运行规定：母联开关的相间过流、零序过流保护仅在充电时投入，正常运行时停用，其压板投退应按调度许可令执行。4、开关非全相保护的运行规定：开关本体可以实现非全相保护功能时，其保护装置的非全相保护功能停用。九、故障录波器和信息子站的运行规定1、各电厂的信息子站由省调管理，出线的故障录波器由并网联络线的调度机构进行调度和管理。2、正常情况下，故障录波器和信息子站必须投入运行。装置及远传通道异常时，应立即通知保护专业人员处理。若需退出，必须向相应的调度机构办理申请和许可手续。3、基建工程投运时，其相应的故障录波器和信息子站必须保证定值核对正确、信息录取和上传正确并同时投入运行。4、现场运行人员应在故障后及时打印报告，清理更换打印纸。5、设备跳闸后，现场运行人员应立即向故障设备的调度机构汇报录波情况，其它地点的录波器也应按照调度的要求汇报录波情况。6、录波器后台计算机、信息子站后台计算机为专用计算机，不得用其进行与录波、信息收发无关的工作，任何人员不得越权限工作。应定期使用正版防病毒软件检测清除病毒。远方调用或现场拷取数据时，要采取措施防止病毒通过远方调用或磁盘进入录波器和信息子站。对远方调用数据的计算机，包括信息主站、分站，要做好防病毒工作。十、运行值班人员职责1、所有保护压板的投入与解除由值长向运行人员发布命令，由运行人员执行。2、值班员接到投入和解除某种保护压板及自动装置命令时，必须重复命令，清楚无误后方可执行，并将执行结果报告机长。3、继电保护的投入与切除，要在运行日志中记录并记明执行时间和执行命令的原因。4、凡调度管辖的保护装置在新投入或经过变更时，运行人员必须和当值调度员，进行整定值和有关注意事项的核对，核对的内容由保护人员提供，无误后方可投入运行。5、值班人员每班应进行一次巡视电子设备间和继电器室内的继电保护和自动装置,着重检查：5.1、 继电保护和自动装置的电源监视灯是否正常。5.2、 继电保护和自动装置的工作指示灯是否正常。5.3、 继电保护和自动装置投入（运行）灯是否正常。5.4、 继电保护及自动装置有无音响及灯光信号。6、保护人员应每日一次对继电保护装置进行采样值（有效值）检查。如有异常应立即通知继电保护部门。在对微机保护交流电压采样值（有效值）进行巡检时，其电压值U应在0.95UeU1.IUe07、微机继电保护装置动作（跳闸或重合闸）后，运行值班人员应按要求做好记录并复归信号。并将动作情况立即向主管调度汇报。并通知有关保护人员到场。8、保护与自动装置动作后，应在记录本上详细记录：动作时间，故障跳闸前后一次系统运行情况，继电保护与自动装置动作后发出的各种信号。十一、保护投入注意事项1、运行设备保护及自动装置的投入和退出，必须得到调度或值长的同意。保护压板操作由运行人员执行。继电保护人员不应操作设备压板，操作保险。但保护装置本身功能投退应由继电保护人员进行。2、拉合直流、电压切换时，退停有关保护压板。3、运行人员巡检时应注意保护各面板指示灯应正常，所有保护压板均按调度要求投入，如发现异常情况应及时通知继电保护人员处理。4、所有交直流系统绝缘应良好，直流系统应无接地。正常运行中发生直流系统接地，应立即寻找接地点；查找直流接地时应退出相应的保护装置。找到接地支路后，通知设备专责人员处理，防止造成直流系统两点接地。5、下列紧急情况下，可先将保护装置停用（断开压板），事后立即汇报：5.1、 保护装置出现有可能发生误动或已经发生了误动时。5.2、 继电保护装置或端子排冒烟着火。5.3、 出现可能引起保护误动的其它信息。十二、公司对继电保护的规定1、新安装设备投入运行时，应向生技部和发电部提供下述资料：1.1、 保护整定值1.2、 保护运行规程2、属华北网调、省中调调度管辖的继电保护装置的变更、保护的投退，按照继电保护及自动装置运行规定执行。3、属公司内调度管辖的6KV、400V电气设备继电保护的定值变更，回路修改必须履行审批手续。经生技部审核，发电部备案，总工程师批准后实施。4、因设备故障、检修需继电保护装置退出运行修改定值，或某些装置不具备投运条件时，由设备所属单位提出申请，经生技部审核，发电部备案，总工程师批准后实施。5、运行现场应有保护定值记录簿，保护投退记录簿。保护定值改变、保护回路改变，保护退出和投运由运行人员记入记录簿内，供各值人员查阅。6、保护回路的更改需征得生技部的批准，填用工作票后执行。更改完后将相关资料归档保存,并向发电部进行技术交底。第二章22OkV线路保护运行规程热电公司2X300MN发电机组的启动电源由马庄变电站经22OkV线路及我厂22OkV断路器供启/备变，再由启/备变供6kV厂用I、11段。一、保护配置1、第一套线路保护：GPSL603GCM-123T型线路纵联电流差动保护柜。柜内包括：PSL603GCM型纵联距离主保护及完整的后备保护、PSL631A型断路器保护和FCX-22U分相操作箱。第一套线路主保护采用专用光纤通道。2、第二套线路保护：PRC31AM-01型线路纵联电流差动保护柜。柜内包括：RCS-931AM型光纤分相电流差动主保护及完整的后备保护和CZXTIR2-P型分相跳闸继电器箱。适应于单断路器双跳闸线圈分相操作。第二套保护采用独立的光纤通道。3、本线路保护与马庄变电站侧配套使用。通过保护装置的数字通道，交换两侧电流数据和开关量信息，实现远传与远跳功能。4、两套线路保护重合闸功能各自投入，互相配合，使用统一出口。设计将这两套重合闸都与保护联通，实际运行中可根据调度令决定重合闸运行方式，和是否投入重合闸。二、装置的具体配置1、第一套线路保护柜：GPSL630GCMT23T型线路纵联电流差动保护柜按保护屏布局，由上到下依次为：1. 1、FCX-22U型分相操作箱1.1. 1、装置的应用范围及特点：FCX-22U型分相操作箱主要应用于IloKV及以上电压等级的操作回路。对断路器进行辅助操作，监视其运行状态，进行电压互感器输出交流电压的切换，并实现保护装置与断路器的联系和配合。本装置含有两组分相跳闸回路,一组分相合闸回路。保护装置和其它有关设备均可通过操作继电器装置进行分合操作。1.2. 2、装置功能的构成：直流电源切换和压力监视重合闸回路手动合闸和远方合闸三相跳闸不闭锁重合闸，启动失灵三相跳闸闭锁重合闸，启动失灵三相跳闸不闭锁重合闸，不起动失灵手动和远方跳闸回路分相合闸回路分相跳闸回路跳合闸信号回路压力闭锁回路装置输出接点交流电压切换1.3. PSL631A数字式断路器保护装置本装置是按照高压线路继电保护装置统一接线设计的技术要求设计的，主要适用于220Kv及以上电压等级的双母线接线方式。序号保护名称备注1三相不一致保护2断路器失灵起动3充电保护4过流保护1.3、PSL603GCM光纤纵联距离保护装置本装置可用于220Kv及以上电压等级输电线路的主保护及后备保护O序号保护名称备注1差动保护由分相电流差动和零序差动组成2快速距离保护3四段式零序电流保护4零序反时限保护5非全相运行6合闸于故障线路保护7自动重合闸1.3.1、性能特征1.4. l.k以纵联距离和纵联零序作为全线速动主保护，动作速度快。线路近处动作时间小于IOms;线路70%处故障典型动作时间达到12ms,线路远处动作时间小于25ms。1.5. 3.1.2、零序电流差动具有两段，I段延时100ms选跳，II段延时250ms选跳。1.6. 1.3、具有振荡闭锁功能，能快速区分系统振荡与故障，在振荡闭锁期间，系统无论发生不对称性故障还是发生三相故障，保护都能可靠快速地动作。1.7. 1.4、采用电流电压复合突变量和复合序分量两种选相原理相接合的方法，在复杂故障和弱电源系统故障时，能够正确选相。1.8. 1.5、具有远方跳闸、两路远传命令功能。1.9. 1.6、采用对侧启动加本侧电压低的启动条件，可自适应弱电源线路。1.10. 1.7、完善的自动重合闸功能。1.11. 1.8、具备优异的抗CT饱和和CT断线能力。在两侧CT变比不一致时，切换旁路时线路对侧可以不切换定值区。1.12. 1.9、全汉化显示/操作界面和全汉化、图形化、表格化打印输出。1.13. .10、保护内部元件在系统故障时的动作过程可全息再现，便于分析保护的动作过程。1.14. 1.11、可保存1000次事件、12至48次故障录波报告(含内部元件的动作过程)，记录重要开关量(如发信、停信、跳闸、合闸、T町等)的变化。录波数据可以保存为CoMTRADE格式。1.15. 1.12通道接口：专用光纤通道;以64kbs速率复接PCM(G.703)同向接口;以2048kbs速率复接PDH或SDH系统的2048kbs(El)接口。2、第二套线路保护柜：PRC31AM-01线路纵联电流差动保护柜按保护屏布局，由上到下依次为：2.1、CZXTlR2-P型分相操作箱2. 1.1装置的应用范围及特点：本装置按超高压输电线路继电保护统一设计原则设计而成,本装置含有一组分相跳闸回路、一组分相合闸回路及交流电压切换回路，可与单母线或双母线结线方式下的单跳圈断路器配合使用，保护装置和其它有关设备均可通过操作继电器装置进行分合操作。装置可在远方分、合闸时提供KK合后接点。电流保持回路的保持电流值采用跳线方式进行整定。装置除了提供TJR、TJQ三和跳闸回路外又提供了第三组跳闸回路BJ。2. 1.2、装置的构成：重合闸及手动合闸回路三相跳闸回路分相跳闸回路分相合闸回路及防跳回路跳合闸信号回路压力闭锁回路交流电压切换回路装置输出接点备用中间继电器2.2、RCS-93IAM线路保护重合闸装置本装置可用作220KV及以上电压等级输电线路的主保护及后备保护序号保护名称备注1分相纵联差动、零序电流差动保护2工频变化量距离保护3三段式相间距离保护4三段式接地距离保护5两段式零序方向过流保护6自动重合闸2.2.1、性能特征：2.1. 1.1、设有分相电流差动和零序电流差动继电器全线速跳功能。2.2. 1.2、64kbs或2048kbs高速数据通讯接口，线路两侧同步采样,两侧电流互感器变比可以不一致。2.3. 2.1.3、利用双端数据进行测距。2.4. 1.4、通道自动监测，通信误码率在线显示，通道故障自动闭锁差动保护。2.5. 1.5、动作速度快，依据线路故障的远近程度，跳闸最大时间小于25ms。2.6. 1.6、反应工频变化量的测量元件采用了具有自适应能力的浮动门槛。对系统不平衡和干扰具有极强的预防能力。因而测量元件能在保证安全性的基础上达到高速启动元件，有很高的灵敏度而不会频繁启动。2.7. 1.7、有振荡闭锁功能，保证距离保护在系统振荡加区外故障时能可靠闭锁，而在系统振荡加区内故障时能可靠切除故障。2.8. 1.8、具有不同的自动重合闸方式。2.9. 1.9、可保存最新64次动作报告，24次故障录波报告。2.10. .10、汉字显示，中文报告打印。2.11. .11、配有RS-485通信接口,或以太网。2.12. .12、与CoMTRADE兼容的故障录波。三、GPSL603GCM-123T线路纵联电流差动保护柜保护压板、按钮、电源开关及保护装置信号说明1、GPSL603GCMT23T线路纵联电流差动保护柜保护压板、按钮、电源开关说明：1.1、按钮、电源开关说明序号编号开关名称开关作用及功能备注1IDKPSL603GCM电源保护装置直流电源开关屏后2IZKK母线电压切换后母线电压屏后38DKPSL631A电源保护装置直流电源开关屏后44DKFCX-22U操作电源开关操作回路直流电源开关屏后57DKFCX-22U切换电源电压切换回路直流电源开关屏后6KG灯开关柜内照明灯交流电源屏后74FAFCX-22U复归按钮FCX-22U操作箱信号复归按钮前面板88-APSL631A复归按钮PSL631A装置信号复归按钮前面板9IFAPSL603GCM复归按钮PSL603GCM装置信号复归按钮前面板10IQK重合闸方式选择开关分为停用、综重、三重和单重受调度令选择重合方式1.2、压板说明（连通为投入，以211线路为例，用于212线路时211相应改为212）序号编号压板名称压板功能及作用运行方式11ICLPlPSL603GCM跳211开关A相I至211开关A相第一组跳闸线圈投入121CLP2PSL603GCM跳211开关B相I至211开关B相第一组跳闸线圈投入131CLP3PSL603GCM跳211开关C相I至211开关C相第一组跳闸线圈投入141CLP4PSL603GCM重合闸出口至操作箱自动重合闸继电器投入151CLP5211开关A相启动失灵至BP2C-B12MS母线保护柜启动失灵保护投入161CLP6211开关B相启动失灵至BP2C-B12MS母线保护柜启动失灵保护投入171CLP7211开关C相启动失灵至BP2C-B12MS母线保护柜启动失灵保护投入181CLP8启动重合闸公共端投/退重合闸投入191CLP9备用退出20IRLPlPSL603GCM光纤纵联差动投/退光纤纵联差动保护投入211RLP2PSL603GCM勾通三跳满足条件后直接三跳不重合备注A221RLP3PSL603GCM置检修状态检修投入时保护自动退出不投。检修、试验期间投234CLP1211开关三跳启动失灵保护跳闸，同时至BP2C-B12MS母线保护柜启动三相失灵保护投入24ILPl备用退出251LP2备用退出261LP3备用退出271LP4备用退出281LP5备用退出298CLP1PSL631A充电及过流跳211开关I至操作箱三跳不重合正常不投，线路充电时,随调度令投退308CLP2备用退出318CLP3备用投入328LP1备用退出338LP2备用退出348LP3备用退出358RLP1PSL631A充电保护投入线路充电时投入根据线路运行方式投退368RLP2PSL631A过流保护投投/退过流保护根据线路运入行方式投退378RLP3PSL631A置检修状态检修投入时保护自动退出不投。检修、试验期间投备注A：“勾通三跳”压板投入条件（或门条件）：（1）重合闸选择三重或停用方式时投入，在重合闸选择单重时退出；（2）重合闸充电未满；（3）重合闸失去电源。2、PSL603GCM电流差动保护装置信号说明：O“运行”灯：正常运行时长亮；保护有启动时闪烁，在整组复归后长亮；O“重合允许”灯：满足充电条件后20S或12S长亮；有闭锁充电条件或重合动作时熄灭；充电过程中为闪烁状态； “保护动作”灯：保护出口后灯亮保持，可复归； “重合动作”灯：重合闸出口或开关偷跳重合动作后灯亮保持，可复归；O“PT断线”灯.：保护启动前保护判断满足“不对称断线”、“三相失压”或“线路PT断线”条件时，灯亮并保持；在交流恢复正常后0.5秒后灯灭；不能复归；O“告警”灯：装置有异常告警时灯长亮并保持；信号不能复归（电保持继电器）； “复归按钮”：复归“保护动作”和“重合动作”信号。3、PSL603GCM电流差动保护装置液晶显示说明： .1、保护运行时液晶显示说明：装置画面总体结构：主菜单定值设置事件测试功能采样信息其他定值显示、打印、整定、删除3.2、装置上电后，正常运行时液晶屏幕显示主界面，样式如下:PSL603数字式保护定值区01Iam1.00.000oIan1.00-180.0°PSL603数字式保护定值区01分相差动投入零序差动投入bm1.0A-120.oIbn1.00A60.0oIcm1.0A120.0oIcn1.00A-60.01oIca0.0A0.000°Iza2.05A-90.0oIcb0.0A0.000°Izb2.05A-90.0oIcc0.0A0.000°Izc2.05A-90.0o1999-07-1014:26:17按任意键进入主菜单差动总投入O相间距离投入O接地距离投入零序I段投入零序H段投入C）零序总投入O单重方式一主菜单1999-11-1811:18:183.3、保护动作时液晶显示说明:事件报告2000-02-1009:52:21.306ms00000ms差动保护启动（差动保护）00040ms差动保护C跳出口（差动保护）00063ms故障类型双端测距C相接地3.7Km（差动保护）06014ms差动保护整组复归（差动保护）V翻页V滚屏4、FCX-22U操作继电器装置信号说明： “直流电源”灯：操作箱电源，电源正常时点亮；O“I跳A”、“I跳B”、“I跳C”灯：开关A相、B相、C相跳闸信号灯。保护动作，A相、B相、C相跳闸时点亮； “重合闸”灯：开关重合闸出口信号灯。重合闸动作时，点亮； “I合位A”、“I合位B”、“I合位C”灯：线路A相、B相、C相开关合位指示； “跳位A”、“跳位B”、“跳位C”灯：线路A相、B相、C相开关跳位监视灯； “I母电压”、“II母电压”灯：I母、II母充电正常时点亮。5、PSL631A断路器保护装置信号说明： “运行”灯：装置正常运行指示； “保护动作”灯：断路器启动失灵保护及辅助保护动作指示； “过流投入”灯：过流保护投入指示； “告警”灯：装置异常指示。四、PRC31AM-01线路纵联电流差动保护柜保护压板、按钮、电源开关及保护装置信号说明1、PRC31AkH）I线路纵联电流差动保护柜保护压板、按钮、电源开关说明:1.K开关说明序号编号开关名称开关功能及作用备注1IKRCS-931AM电源保护装置直流电源开关屏后27KCZXTlR2切换电源电压切换回路直流电源开关屏后34KCZXTIR2操作电源开关操作回路直流电源开关屏后4IZKK母线电压保护屏母线电压开关屏后5IQK重合闸方式选择开关分为停用、三重、综合、单重前面板，随调度令选择重合方式64FACZXTIR2复归按钮复归CZXTIR2装置信号前面板7IFARCS-931AM复归按钮复归RCS-931AM保护装置信号前面板8IYA打印按钮前面板1.2、压板说明（连通为投入，以211线路为例，用于212线路时211相应改为212）序号编号压板名称压板功能及作用运行方式9ICLPl211开关A相跳闸11至211开关A相第二组跳闸线圈投入101CLP2211开关B相跳闸11至211开关B相第二组跳闸线圈投入111CLP3211开关C相跳闸11至211开关C相第二组跳闸线圈投入121CLP4重合闸至本保护柜操作箱启动重合闸投入131CLP5211开关A相启动失灵至PRCI5GA-409母线保护柜启动失灵保护投入141CLP6211开关B相启动失灵至PRCI5GA-409母线保护柜启动失灵保护投入151CLP7211开关C相启动失灵至PRCI5GA-409母线保护柜启动失灵保护投入161CLP8启动重合闸公共端至GPSL603GCM-123T保护柜操作箱启动重合闸投入171CLP9备用退出18IRLPl光纤纵联差动投入投/退差动保护投入191RLP2勾通三跳满足条件后直接三跳不重合重合闸退出后投入201RLP3置检修状态检修投入时保护自动退出不投。检修、试验期间投211LP13备用退出224CLP1211开关三跳启动失灵保护跳闸，同时启动失灵保护投入2、RCS-93IAM电流差动保护装置信号说明：“运行”灯为绿色，装置正常运行时点亮。“TV断线”灯为黄色，当发生电压回路断线时点亮。“充电”灯为黄色，当重合闸充电完成时点亮。 “通道异常”灯为黄色，当通道故障时点亮。 “跳A”、“跳B”、“跳C”、“重合闸”灯为红色，当保护动作，相应跳闸相指示灯点亮，若重合闸动作，“重合闸”灯点亮，在按“信号复归”后熄灭。3、RCS-931AM电流差动保护装置液晶显示说明：3.1、 保护运行时液晶显示说明：装置上电后，正常运行时液晶屏幕显示主界面，样式如下：Ol-Ol11:22:33电流I=OOO.OlA电压U=000.01V定值区号013.2、 保护动作时液晶显K说明：本装置能存储128次动作报告，24次故障录波报告；当保护动作时，液晶屏幕自动显示最新一次保护动作报告。当一次动作报告中有多个动作元件时，所有动作元件及测距结果将滚屏显示，样式如下：动作OOl05-01-2211：22：33：44MS1 .距离I段ABC00005MS2 .故障测距结果050.5KM3.3、 装置自检报告：本装置能存储128次装置自检报告，保护装置运行中，硬件自检出错或系统运行异常将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，样式如下：自检00105-01-2211：22：33：44MSTV断线按装置或屏上复归按钮可切换显示跳闸报告、自检报告和装置正常运行状态，除了以上几种切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。4、CZXTlR2-P操作继电器装置信号说明： iiOPff灯：开关A、B、C三相跳闸回路完好监视灯，开关合闸后点亮；O“TA”、“TB“、“TC”灯：开关A相、B相、C相跳闸信号灯。保护动作，A相、Bffi>C相跳闸点亮； “CH”灯：开关重合闸出口信号灯。重合闸动作时，点亮； “L1”灯：211-南（或212-南）刀闸合位时点亮； “L2”灯：211-北（或212-北）刀闸合位时点亮。五、保护装置去上位机信号说明1、PSL603GCM电流差动保护装置信号说明：1.1、 “重合闸动作”：表示重合闸动作。1.2、 “保护动作”：表示本保护装置动作。“告警”、“呼唤”：表示装置异常，发告警信号。1.4、“TV断线”、“TA断线”:表示电压、电流断线。1.5、 “电源异常”：表示直流电源出现异常现象。1.6、 “通道异常”：表示装置通信通道出现异常现象。1.7、 “ZKK断开”：表示保护屏母线PT电压开关断开。2、PSL631A断路器失灵及辅助保护装置信号说明：2.1、“
