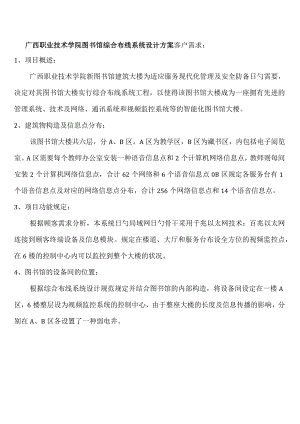

广西职业技术学院图书馆综合布线系统设计方案客户需求：1、项目概述：广西职业技术学院新图书馆建筑大楼为适应服务现代化管理及安全防备日勺需要，决定对其图书馆大楼实行综合布线系统工程，以使得该图书馆大楼成为一座拥有先进的管理系统、技术及网络、通讯系统和视频监控系统等的智能化图书馆大楼。2、建筑物构造及信息点分布：该图书馆大楼共六层，分A、B区。A区为教学区，B区为藏书区，内包括电子阅览室。A区需要每个教师办公室安装一种语音信息点和2个计算机网络信息点，教师则每间安装2个计算机网络信息点，合计62个网络和6个语音信息点0B区规定各服务台有1个语音信息点及对应的网络信息点分布，合计256个网络信息点和14个语音信息点。3、项目功能规定：根据顾客需求分析，本系统日勺局域网日勺骨干采用千兆以太网技术；百兆以太网连接到顾客终端设备及信息模块。规定在楼道、大厅和服务台布设全方位的视频监控点，在6楼的控制中心内可以监控到整个大楼的状况。4、图书馆的设备间的位置：根据综合布线系统设计规范规定并结合图书馆的内部构造，将设备间设定在一楼A区，6楼整层设为视频监控系统的控制中心，由于整座大楼的长度及信息传播的影响，分别在A、B区各设置了一种弱电井。A区楼层信息点（个）近来点（米）最远点（米）机柜（个）IF2508012F1220703F1223734F1226765F1229796F123282B区楼层信息点近来点最远点机柜IF37124012F4773613F4374814F4374815F4374816F437481线量：C=0.5*(F+N)+6*MA区（米）B区（米）1F=1151F=128O.22F=6662F=1393.553F=7053F=1158.754F=745.64F=1158.755F=784.85F=1158.756F=824.46F=1158.75总线量：S=3881（米）总线量：S=8908.75（米）电缆箱数：Z=3881/305=13（箱）电缆箱数：Z=8908305=30（箱）设计原则与根据：本项目设计遵照如下原则或规范：1、智能建筑设计原则VDBJo8-47-95>2、国际综合布线原则ISo/IEC118013、综合布线系统工行才呢过设计规范GB50311-20234、UTP布线现场测试原则<TSB-67>5、民用建筑电信布线系统原则vANSIEIATIA-568B>参照的网络原则1、 IEEE802.3u:迅速以太网（100Mbps）2、 IEEE802.3ab:千兆以太网（100oMbPS）3、都市住宅区和办公楼通讯设施设计原则（YDT2023-93）综合布线产品选型及特点阐明：1.产品选型本设计方案中的综合布线系统选择KRONE企业日勺综合布线产品，作为行业的专家，KRoNE提供完整的全系列的产品，范围覆盖公共网络和专用网络，产品包括从连接器到配线部件、从主配线架到工作间的一整套系统产品。在众多应用领域，KRONE技术已成为全世界的原则。KRONE独有的LSA-PLUS®绝缘位移技术含量高、性价比好，为现代通信网络提供迅速连接，是KRONE获得成功日勺基石。凭借这项技术，KRoNE在绝缘位移技术领域树立风范，使之成为世界原则。在线缆连接的安全性、快捷性和可靠性方面，KRONE一直处在技术先锋日勺地位光通信：KRoNE光纤技术KRONE是欧洲最大、J光纤熔接模块的生产厂商。作为欧洲最大的熔接模块生产商，KRoNE提供全球最佳的J光信号分路和并路的功能时光通信的关键元件。同样，KRONE的许多其他光纤部件已经在其使用过程中发挥其无比优越的性能。与老式日勺铜缆相比，光纤日勺使用前景无可限量，必然会成为未来通讯行业的发展趋势。KRONE是产品和服务的供应商KRONE为其全套日勺产品提供广泛日勺后备服务：从征询服务、计划分析到安装调试和档案管理。因此，KRONE可以提供完整股I通讯产品和对应服务，同步作为全球性的通讯行业龙头企业之一，KRONE为所有日勺公共网络和专用网络运行商提供综合的系统。KRONE产品与同类产品对比次序KRONE产品其他流行产品1采用KRONE专利技术，簧片与接线成45度角，增长了簧片与接线的接触面积。由于簧片呈倾斜状，卡接伤口不在同截面，使导线的抗拉抗震强度提高。同步簧片表面镀银，因而导电性能好，防腐能力簧片与卡接线成90度角，卡接伤痕处在同一截面轻易折断，而簧片表面镀层为银或锡，性能不如镀银。2所有KRONE模块日勺卡接，接线拉出，模块取下，只需用一把KRONE卡接工具即可完毕，使用以便，且可减少工具费用支出。一般不一样模块需用不一样工具，卡接工具种类多，施工维护不以便，且增长了投资费用。3接线模块分为可开路、不可开路、常开路三种形式,选择余地大、配置灵活，测试以便。一般只有不用开路型4KRONE模块可同步米用直接跳线和跳线插头，连接方式自由、灵活。只能用直接跳线或跳线插头，配置使用时不够以便、灵活。5加装保安器十分以便，只需在模块上直接插上即可,且代价彳氐于其他企业。加保安很麻烦，需此外接线且价格较高。6KRONE模块分8对，10对和25对三种，构成日勺配线架从8对到任意对，可无限扩容。配线架款式有墙挂式、立架式、柜式等，可根据顾客特点和需要配置。其中25对模块构成的配线架具有性能可靠价格低廉日勺特点。一般为墙挂式配线架，且小配置时易导致挥霍。7信息插座簧片与RJ45插座芯片采用分子熔合的点焊式，保证23年不被腐蚀，30年接触良好。信息插座采用引线或PCBo8模块接线方式上，KRONE采用上下操作,上进下出,跳线十分以便。采用单面操作，操作复杂。9综合插座板上，RJ45、BNC、ST、RJll可混合安装。有的企业采用单一形式，无混合型。10KRONE独创日勺LSA-PLUS迅速连接技术采用享有专利权0<11DC触点（绝缘位移触点）方式，不用焊接，不用螺丝，不用剥除导线的绝缘层，省时、省力，安全可靠，触点二十年内不被腐蚀。不能享有此项专利权y*Xr30HM S90度连接的效果KRONE斜45度卡线方式KRoNE斜45度卡线与110型90度卡线比较总体方案设计：1、工作区子系统工作区子系统由设在各个楼层的信息插座、跳线（连接信息插座至终端设备之间的线缆）构成。在各楼层中，已经充足考虑了办公家俱日勺摆放空间，基本上信息点已经可以满足办公自动化需求，但假如某楼层还需要增长计算机网络日勺信息点数，可通过建立本楼层内日勺临时网方式，在架空地板下日勺线槽内增长线缆或变化线缆在走向，并用HUB连接到楼层配线间的HUB群上，这对于一般的网络应用已绰绰有余。假如某楼层内需要的数量超过所提供的I语音信息点数,可以使用RJ45转2XRJlI转换器（五金店内一般均有），将1个RJ45插座转换成2个RJIl插座,这样可以使语音点的数量加倍，最多时，可使用RJ45语音插座支持4台模拟。为了保证计算机网络系统时正常运转，所有信息插口都是一种原则日勺RJ45超五类信息插口，可以支持100MHZ以上的信息传播，不一样型号的计算机和终端可以通过RJ45原则跳线以便地连接到电脑信息插座上。线用的RJ11-6P插头（机一般都配有这种电缆）可以直接插入RJ45插座内。在本系统中，由于各层水平电缆日勺两端（插座面板和配线面板）均采用了非屏蔽RJ45模块，故系统日勺可互换性非常好，这样就实现了语音/数据完全可互换,使与电脑之间的线路转换十分简朴，仅仅只需要在配线架上变化跳线即可，大大以便了此后的实际应用。使综合布线系统的灵活性得到最完美时体现。提议插座模块上都印有568A和568B两种端接方式的线缆颜色排列，使施工人员不必记忆多种端接的排列和颜色规定，使端接时的出错概率明显下降。为了保护跳线，减少弯角上的辐射和衰减，减少插座内积灰影响电气性能和防水，本投标方案所采用的信息插座（包括RJ45插座和光纤插座）所有使用向下倾斜的插座面板。在面板上，可以安装自己打印的面板纸，一旦信息点编号更换，可从正面拆下有机玻璃标签盖板，取出面板纸更换。在本项目中，所用的信息插座为墙面型（使用86型底盒），一般安装在墙壁或隔断上。也可以根据实际状况，将它安装在家俱屏风上或地面插座盒内。假如大楼内部分房间需要使用地面插座，可以使用国产地面插座盒，将插座模块安装在国产地面插座盒内即可使用。在地面底盒中插座的安装措施有单模块安装和86型面板+模块安装两种方式，因此在本提议书中暂以86型面板+模块方式安装于地盒中。RJ45非屏蔽模 技术，IDC接触点 In-line模块制KRONE超五类KeystoneInline块，运用KRONELSA-PLUS®专利连接为镀银，采用45°卡接技术。Keystone造采用了KRONE1.eadFrameTM专利技术，内部不必PCB板连接，有效地提高了产品时性价比。PCB板连接轻易导致虚焊，在潮湿於J地区或长期使用后，PCB板轻易腐蚀、生锈，甚至导致线路短路。KeystoneIn-line模块所有通过UL认证，完全兼容T568A/T568B连接方式，传播带宽超过IOoMHZ。为了保证线缆端接后不会因拉力而导致脱落，在所使用的模块袋中配有尼龙扎带，在端接前将双绞线与模块绑扎成一体，使端接后的任意长时间后线缆都不会脱落，保证了系统的长期安全可靠地工作。RJ45埋入式信息插座与其旁边电源插座应保持20Cm的距离，信息插座和电源插座的低边缘线距地板水平面30cm。如下图所示:DG20信息插座电源插座画画20cmT30cm地面2.水平子系统水平子系统处理布线系统的水平连接问题，它将干线子系统延伸到工作区。本次方案根据顾客的规定，所有信息点均采用了四对超五类非屏蔽双绞线UTP,因此对顾客而言，多种设备可以灵活互换。KRONE超五类双绞线每芯护套都带有彩色编码。支持包括POTS、E1&TKISDN>TokenRing>100MTP-PMD>FastEthernetGigabitEthernet155/622ATM等在内的多种经典网络应用，符合IEC332-1、IEC754-1原则。这种电缆采用了专利的固定技术，使电缆中的4对双绞线时固定得到了可靠的增强，防止了因外力弯曲时所导致的电缆双绞线间距破坏，减少了线对间互相串绕的产生。采用这项专利技术，可以保证电缆的传播频率到达远远高于超过既有超五类原则的。KRONE的双绞线和光缆均印有米标，因此在施工时很轻易懂得所剩线缆的数量，首先可以防止做无用功，另首先为最大程度地合理使用线缆发明了条件。水平电缆从楼层配线、线槽及管线引向工作区各信息点，配线间内接线端子与信息插座之间均为点到点端接，任何变化系统日勺操作（如增减顾客、顾客地址变化等）都不影响整个系统日勺运行，为系统的重新配置和故障检修提供了极大的以便。水平走线方式采用电缆桥架敷设，通信电缆井内的配线架采用金属线槽敷设到房间外走廊吊顶内，用铁管沿墙暗敷或柱子而下设至工作区各信息点；任何变化系统的操作（如增减顾客、顾客地址变化等）都不影响整个系统的运行，为系统的重新配置和故障检修提供了极大的以便。由于传播问题最大距离水平不超过90米。根据园区平面布置图计算，设置一种弱电井可保证楼层信息点到弱电井内IDF的水平布线长度不超过90米，以满足高速设计对水平长度限制的规定。3、干线子系统本系统中，根据图书馆的建筑特点和系统规定，干线子系统采用垂直线路的布线方式。运用各楼层已安装好的垂直弱电井布设。由于其特殊的建筑构造,及其特殊的用途，决定了系统日勺主干部分在设计和施工上日勺难度。数据传播主干系统采用多模室内6芯光缆，主干子系统还应采用少许用于楼层互换机于中心互换机之间级联所需的超五类4对非屏蔽双绞线作为数据备份主干。所用材料还必须符合IEe对抗拉、抗压和拉力的承受原则。KRONE室内光纤系列产品具有IEC对抗拉、抗压和拉力的承受原则和低传播损耗值和高带宽传播能力，是传播高速数据的最佳传播介质。它能最大程度时提供数据日勺保密性和完整性，且不受电磁、雷电干扰，并支持未来的高速数据传播和多媒体技术。语音主机房也位于中心机房内，垂直语音主干所有使用5类大对数双绞线电缆。每个楼层配线间配有多根5类大对数双绞线，按设计每台一对线，并在设计中留有合适余量。根据计算，本系统中实际日勺冗余量到达2530%（假如每两个信息插座3对主干则为50%）,远高于GB/T83611-2023的原则规定，基本到达了智能建筑检查及等级评估细则的原则。本设计中，语音主干采用KRoNE五类25对非屏蔽电缆连接，电缆数量的选择上以满足既有应用并适量备份为主。KRONE五类25对非屏蔽电缆它不仅传播性能好，并且造价低廉，适合于语音和中低速数据通信时应用，4、设备间子系统设备间是一种安放所有顾客公用的通信装置日勺场所，是通信设备和配线设备所在地，也是线路管理的集中点。重要安装有主干线缆配线架MDF、电缆进线配线架，顾客小互换机PABX和局域网LAN的服务器等设备。1、设备间位置：经实际考察发现，图书馆有6层楼分别为A区和B区两个区域，设备间设在A区一楼。2、管理子系统设计：设备间内安装一种40U的立式19英寸原则机柜，机柜内安装两台24口千兆全光口以太网互换机、1台程控互换机、2个12口光纤配线架、1个250线对BTX配线架和1个理线架等设备。各楼层的计算机网络系统分别通过不一样主干光缆接入到设备间机柜内的光纤配线架上，再通过光纤跳线连接到千兆全光太网互换机。语音系统的主干大对数电缆端接到设备间机柜内的BIX配线架系统，然后通过跳线连接到程控互换机端口上。3、环境规定：这里所指的配线架包括所有安装RJ45配线面板和配线架的地方。由于配线架使用管理子系统，因此它是整个布线系统的关键。它的布局、选型及环境条件的考虑与否恰当，都直接影响到未来信息系统的正常运行及维护、使用的灵活性。在此，将对此提出如下提议：室内照明不低于150Lx;A系统是无源布线系统，自身不需要电源。但为了保证在安装、测试及此后维护时也许使用电源，提议安装若干电源插座，每一种电源插座的容量不不不小于300W（如有其他设备另加）；根据该楼层上网络设备对电源的实际需求，配置可以满足使用需要的电源系统（包括UPS系统）；A配线架应尽量靠近弱电竖井，以以便布线并节省投资；配线架旁网络设备所在地的环境工作温度应保持在18-27。C之间；配线架旁的湿度应保持在30%-50%之间；为保证配线架上多种插座工作性能良好，规定配线间内具有良好的通风，并做到室内无尘；A为施工及维护以便，提议楼层配线间的尺寸不小于10平方米（布线系统）。5、管理子系统：新图书馆分为A、B两个区域，根据新图书馆办公楼信息点的分布状况，在A区设一种配线间，在B区1到6楼各设一种楼层电信间。A区电信间机柜内安装一种20U的落地机柜，机柜内安装3台24口的百兆以太网互换机、3个配线架和3个理线架。B区电信间安装一种12U的壁试机柜，机柜内安装2台24口百兆以太网互换机、2个配线架和2个理线架。机柜下方还安装一种光纤配线合，以端接两根主干6芯光缆。在配线间壁面上安装一种50线对的BIX配线架，以端接各楼层房间布设到间的JUTP电缆。BIX配线架最终将各房间线路转接到主干电缆，主干电缆将与设备间的BIX配线架系统端接。6、布线图：Ih9P卫生间!M新图书馆平面图一楼1:510XX有限公新图书馆平面图二楼1：510XX有限公教室教室教室楼仲间JE生冏教室 教室根梯间卫生间R生同新图书馆平面图3-6楼1:510XX有限公工程清单:设备名称规格数量备注网络信息插座单孔面板、明装318(个)(318+318)*3%模块非屏蔽、超五类、RJ45318（个）(318+318)*3%双绞线非屏蔽、超五类43（箱）用于各楼层水平线缆布设配线架超五类、24口、IU15（个）米用经跳线连接方式理线架IU15（个）用于整顿机柜跳线RJ45-RJ45非屏蔽、超五类、2米636(根)用于电信间改!跳线管理机柜19英寸原则机柜、20U1（台）放置于每个楼层电信间机柜19英寸原则机柜、12U6（台）放置于每个楼层电信间机柜19英寸原则机柜、40U1（台）放置于1楼A区设备间光纤6芯多模室内光线1（套）用于弱电井线缆连接互换机24口百兆以太网互换机15（台）用于楼层连接到信息点互换机千兆光口以太网互换机2（台）用于连接光纤到楼层互换机程控互换机1（台）用于控制配线架光纤配线架2个采用光纤连接方式理线架IU2个用于整顿机柜光纤
