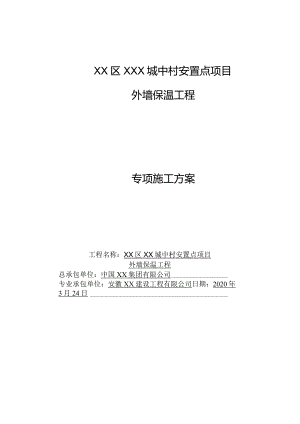

肥西县XXX外墙保温方案.docx

XX区XXX城中村安置点项目外墙保温工程专项施工方案工程名称：XX区XX城中村安置点项目外墙保温工程总承包单位：中国XX集团有限公司专业承包单位：安徽XX建设工程有限公司日期：2020年3月24日第一章编制依据1第二章项目概况2第三章建筑用真空绝热板保温系统4第一节建筑用真空绝热板保温系统基本构造4第二节建筑用真空绝热板保温系统的性能指标5第三节建筑用真空绝热板保温系统构造层材料的性能指标6第四章施工准备8第一节工作面验收交接8第二节施工团队9第三节施工材料准备9第四节工具准备10第五节施工环境条件11第五章施工12第一节施工工艺流程图12第二节施工方法及技术要求12第三节施工说明15第四节安全文明施工和成品保护22第六章施工进度计划24第一节施工计划安排24第二节工期保证措施24第七章质量保证措施25第一节进场材料的控制措施25第二节在施工过程中的控制措施25第三节施工人员的素质控制措施26第八章验收27第一节一般规定27第二节主控项目28第一章编制依据建筑节能工程相关现行法律法规、技术标准规范及图集表1.1名称编号批准部门民用建筑热工设计规范GB50176-2016中华人民共和国建设部夏热冬冷地区居住建筑节能设计标准JGJ134-2010住房和城乡建设部采暖居住建筑节能检验标准JGJ132-2001中华人民共和国建设部建筑节能工程施工质量验收标准GB50411-2014中华人民共和国建设部建筑装饰装修工程施工质量验收规范GB50210-2014中华人民共和国建设部建筑工程项目管理规范GB/T50326-2017中华人民共和国建设部建筑施工安全检查标准JGJ59-2011中华人民共和国建设部施工现场临时用电安全技术规程JGJ46-2012中华人民共和国建设部建筑用真空绝热板应用技术规程JG/T416-2017中华人民共和国建设部备注：同时包含图纸、招投标文件及政府、项目部相关文件第二章项目概况名称内容项目名称建设单位监理单位总承包单位设计单位勘察单位基坑支护设计单位建筑规模项目总建筑面积约43.3万6,共43个单体。主要分为三个区，分别为：A区：l-6号住宅楼，apl-ap3号商业，派出所，幼儿园，地下车库及室外等单位工程。B区：B1-B16号住宅楼，bpl-bp7号商业及配套用房，地下车库及室外等单位工程。肥西路小学：包括综合楼，风雨操场，行政楼及教学楼，地下车库及室外等单位工程项目地点本项目位于合肥市蜀山区肥西路与太湖路交口西南角。北侧、东侧为现状道路，地块中间的道路正在修建，南侧道路未修，西侧临近已建小区，西北角为空地。保温类型外墙外保温；屋面保温保温材料建筑用真空绝热板保温系统项目各单体面积及高度序号楼号建筑面积(m，)结构形式层数高度(m)绝执真空八八1板厚度A-1#楼15461.42框剪结构34F/-1F98.9515mm施A-2#楼13047.15框剪结构25F/-2F72.8520mm工A-3#楼12550.7框剪结构30F/-2F87.3515mmAAA-4#楼6388.73框剪结构18F/-2F52.5020mm区A-5#楼11461.6框剪结构28F/-2F87.3520mmA-6#楼9225.86框剪结构16F/-2F46.7530mm地下车库19859.91框剪结构-2F/a-p-1商业2414.56框架结构4F16.230mma-p-2商业1519.58框架结构3F11.330mmap-3商业1132.14框架结构2F8.2530mm派出所2265.8框架结构4F16.65施工B区BT#楼16298.59框剪结构34F/-1F98.9520mmB-2#楼14480.71框剪结构34F/-1F98.9515mmB-3#楼16115.83框剪结构34F/-1F98.9520mmB-4#楼14839.04框剪结构31F/-2F90.2520mmB-5#楼13441.45框剪结构28F/-1F81.5520mmB-6#楼15086.42框剪结构34F/-1F98.9515mmB-7#楼13935.48框剪结构34F/-2F98.9515mmB-8#楼14717.22框剪结构34F/-2F98.9515mmB-9#楼16072.01框剪结构31F/-3F90.2520mmB-10#楼14926.72框剪结构34F/-1F98.9515mmB-Ilftg12996.47框剪结构29F/-3F84.5515mmBT2#楼10899.96框剪结构27F/-2F78.6520mmB-13#楼17834.93框剪结构34F/-1F98.9520mmBT4#楼17834.93框剪结构34F/-1F98.9520mmB-15#楼16277.79框剪结构30F/-1F87.3520mmBT6#楼18290.85框剪结构34F/-1F98.9520mm地下车库67518框架结构/b-p-1商业1677框架结构3F12.6530mmb-p-2商业1053框架结构2F8.2530mmb-p-3商业2406框架结构3F12.1530mmb-p-4商业1104框架结构3F12.1530mmb-p-5商业2300框架结构5F19.9030mmb-p-6社区养老1126.99框架结构3F11.2030mmb-p-7菜场4278.68框架结构4F/-1F15.15第三章建筑用真空绝热板保温系统第一节建筑用真空绝热板保温系统基本构造本项目使用保温板外墙外保温系统（涂料饰面）是以15mm、20mm、30mm建筑用真空绝热板保温系统为保温隔热材料，由粘结层、保温层、抹面层和饰面层构成。其基本构造见表3.1（图集标示未超过24米建筑，不需要设置锚固件）图3.1真空绝热板保温系统构造1、基层墙体用15mm聚合物防水砂浆找平。2、12mm厚粘接砂浆满粘法施工，有效粘接面积大于80%。真空绝热板厚不小于15mm,每块板长为无边，短边热封可外漏。边长大于30Omm*200真空绝热板至少带一个锚栓空。3、抹面层厚度为6-8mm,分三次施工，首层用300gm2加强型耐碱玻纤网格布辅压施工，二层用160g?加强型耐碱玻纤网格布辅压施工。4、真空绝热板外墙外保温系统用真空绝热板外墙外保温系统的锚固件设置数量，应满足：建筑高度40m以下，不少于4个/m2,40m80m不少于6个/m2,80m100m不少于8个/m2,并保证每块板上至少有1个锚栓。5、真空保温板的板与板之间缝隙宜采用满足DB34/T1503-2011地标中I型无机保温砂浆填实，板缝的宽度控制在20mm,以便填缝处理。第二节建筑用真空绝热板保温系统的性能指标表3.2项目性能指标试验方法耐候性外观无饰面层起泡或剥落、保护层空鼓或脱落等破坏，无渗水裂缝现行行业标准外墙外保温工程技术规程JGJ144,拉伸粘结强度试验按本规程附录B执行抹面层与保护层拉伸强度(MPa)0.08抗风荷载性能系统抗风压值Rd不小于工程项目的风荷载设计值供需双方商定抗冲击性建筑物首层墙面易受碰撞部位：10J级；建筑物二层以上墙面等不易受碰撞部位：3J级现行行业标准外墙外保温工程技术规程JGJ144吸水量(gm2)500现行行业标准外墙外保温工程技术规程JGJ144耐冻融性能外观饰面层无起泡或剥落、保护层空鼓或脱落等破坏，无渗水裂缝现行行业标准外墙外保温工程技术规程JGJ144,拉伸粘结强度试验按本规程附录B执行抹面层与保温层拉伸粘结强度，MPa20.08水蒸汽湿流密度g(m2.h)20.85现行行业标准外墙外保温工程技术规程JGJ144热阻给出热阻值现行国家标准绝热稳态传热性质的测定标定GB/T13475第三节建筑用真空绝热板保温系统构造层材料的性能指标3.1 建筑用真空绝热板的性能指标表3.3建筑用真空绝热板的性能指标项目单位性能指标导热系数W(mK)0.008芯材蓄热系数W(m2.K)>1.2压缩强度（形变10%）MPa20.15垂直于板面方向的抗拉强度MPa20.10尺寸稳定性%1.O体积吸水率%2.O燃烧性能-A级3.2 粘结胶浆的性能指标表3.4粘结胶浆的性能指标项目单位性能指标可操作时间h1.54.O拉伸粘结强度（与水泥砂浆）原强度MPa>0.60耐水>0.40拉伸粘结强度（与真空保温板）原强度MPa>0.10耐水3.3 抹面胶浆的性能指标表3.5抹面胶浆的性能指标项目单位性能指标可操作时间h1.54.O拉伸粘结强度（与真空保温板）原强度MPa20.10耐水压折比-W3.O3.4 耐碱玻纤网布的性能指标表3.6耐碱玻纤网布性能指标试验项目单位性能指标单位面积质量gm22160断裂强力（经、纬向）N50mm21250耐碱强力保留率（经、纬向）%275断裂伸长率（经、纬向）%5涂塑量gm2220玻璃成分%符合JC/T841的规定，其中ZrO214.5±0.8,TiO26.0±0.53.5 无机保温砂浆的性能指标表3.7无机保温砂浆II型的性能指标项目单位性能指标干表观密度kgm3300导热系数W(mK)W0.080蓄热系数W/(m2K)21.5抗压强度（28d）kPa>250抗拉强度MPa20.10软化系数（28d）-20.6燃烧性能级别-Az级第四章施工准备第一节工作面验收交接1、基层墙体应按照设计文件要求施工完毕，墙体质量应符合砌体结构工程施工质量验收规范GB50203、混凝土结构施工质量验收规范GB50204等国家和地方现行有关标准的规定，并验收合格。2、基层墙体找平层应按照设计文件要求施工完毕，找平层施工质量符合建筑装饰装修工程施工质量验收规范GB-50210等国家和地方现行有关标准的规定，并验收合格。其强度、平整度、垂直度应符合设计和本导则要求。墙体找平层的尺寸偏差应符合表4.1的规定。表4.1找平层允许偏差值和检查方法项次项目允许偏差（mm）检查方法1表面平整度4用2m靠尺和塞尺检查2垂直度每层4用2m托线板检查全高H/1000且不大于20用经纬仪或吊线和尺量检查3阴阳角垂直度4用2m托线板检查注：H为墙身高度3、外门窗框或副框安装外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求并验收合格，门窗框或辅框应安装完毕，并需做防水处理。外门窗框或副框与洞口之间的空隙应考虑预留出保温层的厚度，缝隙应采用弹性闭孔材料填充饱满，安装质量应符合设计和相关专业施工质量验收规范要求。4、外墙面上的雨水管卡、预埋件、支架和设备穿墙管道等应安装到位，并预留出外保温系统的厚度。对空调等设备的穿墙孔应事先装好预埋套管。伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并预留出外保温层的厚度。5、既有建筑的基层及其处理应符合设计要求和国家现行相关标准的规定。既有建筑节能改造工程施工时，基层必须坚实平整，空鼓处应铲除，如有必要原装饰面层应清除，并用防水水泥砂浆找平。第二节施工团队公司对该工程实施项目化管理，派具有多年施工经验的同志任该工程项目负责人。从公司抽调施工经验丰富、工作作风优良、工程技术过硬、质量检验严格把关的各专业管理人员组建保温工程项目部，在项目经理的带动下，负责该工程的组织和管理工作。项目经理：1人，负责该项目中的技术、施工、经营与施工操作规程培训，监督各施工班组严格执行施工管理规范，提高施工质量，并代表我方参与工程竣工验收。技术负责人：1人，负责该项目技术交底的执行、施工进度的管理与控制、施工班组的管理与协调施工员：1人，负责该项目中的技术方案的执行，施工过程中的管理。安全员：1人，负责该项目施工安全制度的制定、检查与执行。质量员：1人，负责该项目施工质量的管理和控制。施工技术人员：1名，负责该项目技术交底的执行、施工进度的管理与控制、施工班组的管理与协调。施工班组：技术工100人，完成业主及甲方项目部、公司项目指定的施工计划和安全文明管理规定。第三节施工材料准备1、主要原材料必须进行验收。产品使用说明书、产品合格证、质量保证书和各项产品检验报告等有关资料应有效、齐全。2、真空保温板运输过程中应贴实放置，不得重压、扔摔，以免破坏。粘结砂浆、抹面胶浆采用托盘放置，运输过程中应防止挤压、碰撞、雨淋、日晒等。系统的其他材料在运输、装卸过程中，应整齐放置。包装和标志不得破损。3、材料应分类挂牌存放，进场材料应贮存在干燥阴凉的场所,贮存期及条件应按材料供应商产品说明要求进行。4、材料数量计划如表4.2计划进场时间以甲方书面通知时间为准计划退场时间以甲方施工进度为准表4.2名称规格数量主要技术指标复验项目建筑用真空绝热板保温系统1.5cm>2cm、3cm30万m2导热系数抗拉强度导热系数抗压强度粘结砂浆40kg袋2000t粘结强度（与水泥）拉伸粘结强度耐水（与真空绝热保温板）粘结强度（与水泥）拉伸粘结强度耐水（与真空绝热保温板）耐碱网格布300g；160g32万m2耐碱拉伸断裂强力、耐碱拉伸断裂强力保留率耐碱拉伸断裂强力、耐碱拉伸断裂强力保留率抹面胶浆40kg袋2000t拉伸粘结强度耐水（真空绝热保温板）拉伸粘结强度耐水（真空绝热保温板）第四节工具准备1、主要施工工具：抹子、齿形镶刀、压子、阴阳角抿子、托线板、开槽器、壁纸刀、电动螺丝刀、钢锯条、剪刀、强制式砂浆搅拌机、电动搅拌机、电钻、靠尺、塑料搅料桶、冲击钻、电锤、刷子斗车及二级、三级电箱等。现场根据具体施工人数及进度要求调整相关工具的数量，满足施工整体需求。2、主要测量工具：2m靠尺、塞尺、5m钢卷尺、经纬仪、2m托线板、直尺等。3、其他准备：安全劳保用品、安全帽、安全绳；验收合格的外脚手架、人货梯等垂直运输工具。第五节施工环境条件1、施工现场环境温度和墙体表面温度在施工及施工后24h内，环境空气温度不应低于5。夏季应避免阳光曝晒，必要时在脚手架上搭设临时遮阳设施，遮挡墙面。在5级以上大风天气和雨天不得施工，如施工中突遇降雨，应采取有效遮盖措施，防止雨水冲刷墙面。2、真空保温板外墙外保温系统采用脚手架、吊篮施工时，脚手架、吊篮应验收合格。作业人员应持证上岗，确保安全。第五章施工第一节施工工艺流程图图5.1工艺流程图第二节施工方法及技术要求2.1弹控制线、挂基准线应符合以下要求：1、在墙面弹出外门窗洞口水平、垂直控制线以及墙体变形缝、装饰分格缝的位置线。2、应在建筑外墙阳角、阴角及其它必要处挂垂直基准线，每个楼层适当位置弹水平线，以控制铺贴真空保温板的立面垂直度和表面平整度；3、在距散水面以上300mm-600mm的标高位置用墨线弹出控制水平线。2.2粘结胶浆、抹面胶浆的配制1、粘结胶浆和抹面胶浆均为单组份材料，分别根据产品说明书要求的配合比直接兑水搅拌均匀，不得掺入速凝剂等其它添加剂；2、搅拌时间自投料完毕后不小于5min,静置5min后进行二次搅拌，二次搅拌时间不少于3min,搅拌必须充分、均匀。每次配制不宜过多，视不同环境温度条件按照产品说明书中规定的时间内用完，使用前再搅拌一次使其具有适宜的粘稠度。3、此项工作须有专人负责。2. 3真空绝热板铺设1、门窗洞口、女儿墙、墙体变形缝、系统变形缝、檐口、勒脚等处的保温层终端部位均应在粘贴真空保温板前，先行粘贴翻包用的窄幅普通型耐碱玻纤网布，其宽度不小于"10Omm+真空保温板厚+10OnIn1”，压入真空保温板下IOonIm,余下甩出待第一层抹面胶浆施工完毕后翻包；2.1 4粘贴真空保温板2、每栋3在粘贴真空绝热板前进行真空绝热板立面排版设计，并设置20mm宽系统墙面变形缝。真空绝热板厂家根据立面排版规格要求定做各非常规型号真空绝热板，严禁现场裁剪。真空绝热板在300mm*200mm以上规格的需至少带一个锚固用孔洞。真空绝热板在运输、储存及施工工程中采取防护措施，防止造成真空板破损或刺穿。且不同类型楼栋，需在施工前做样板间，验收通过后方可大面积施工。3、大面积施工前，需对基层前面进行清理，并用15mm厚的聚合物防水砂浆找平。4、粘贴真空保温板前，应首先检查真空保温板是否有破损漏气，表面是否平整、清洁；破损漏气、潮湿、表面不平整、有污染的真空保温板不得使用°5、真空保温板铺贴之前应清除表面浮尘，粘贴时应将真空保温板光面满涂粘接胶浆进行满粘，均匀挤压，严格控制板面平整度、垂直度，用长度不小于2m的靠尺进行压平检查，板周围挤出的胶粘剂应及时清理，粘贴面积应大于80%,粘接厚度不小于12mm。6、将抹好粘结砂浆的真空保温板迅速粘贴在墙面上，以防止粘结砂浆表面结皮而失去粘结作用。7、真空绝热板进行错缝施工错缝相邻尺寸不小于200mmo真空绝热板每块板长边应满足无边要求，短边热封可外漏，无边交接时板缝宽度不宜超过100mm,有边交接时板缝宽度不宜超过200mmo8、在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，作为控制阳角上下竖直的依据，可采用相同厚度的真空保温板纤维板或厚度不小于20mm的无机保温砂浆做保温层；拼接板缝必需至少距离门窗洞口四周距离应不小于200mm。如图5.2所示。9、真空保温板的板与板之间缝隙宜采用满足DB34/T1503-20U地标中I型无机保温砂浆填实，板缝的宽度控制在20mm以便填缝处理。2.5 龙骨架预埋件部位的处理龙骨预埋件与主龙骨位置应使用保温砂浆填充抹平。2.6 抹面层及耐碱玻纤网格布的铺设1、真空保温板施工完毕后静置12小时以上刮抹抹面胶浆，抹面层采用三道抹面浆的施工方法：首先用不锈钢抹子在保温板表面涂抹一层抹面胶浆厚度为23mm的抹面胶浆，立即将规格300g行的加强型耐碱玻纤网格布压入抹面胶浆中，以覆盖耐碱玻纤网格布、微见轮廓为宜，要平整无褶皱。待第一道抹面胶浆稍干硬至可以触碰时再抹第二道抹面胶浆，厚度为l2mn,以完全覆盖规格160g11)2耐碱玻纤网格布。待第二道抹面胶浆稍干后，再第三道抹面胶浆，厚度为l2mm0抹面胶浆切忌不停揉搓，以免形成空鼓。2、建筑大墙角应加铺一层玻纤网格布增强搭接，各侧的搭接宽度不小于200mm。在系统终端部位（门窗洞口周边、预留洞口、女儿墙、勒脚、阳台、雨棚、变形缝等处）进行翻包处理，翻包网格布要求压入真空保温板两面均不小于100nIn3、门窗洞口四角应预先沿45°方向增贴长300mm、宽20OmnI的附加网格布。4、抹面胶浆施工间歇应在自然断开处，以方便后续施工的搭接，在连续墙面上如需停顿，第一道抹面胶浆不应完全覆盖已铺好的玻纤网，需与玻纤网、第一道抹面胶浆形成台阶形坡茬，留茬间距不小于15Ornrn.抹面胶浆和玻纤网铺设完毕后，不得挠动，静置养护不少于24h,才可进行下一道工序的施工。在寒冷潮湿气候条件下，还应适当延长干燥时间。5、涂装饰面建筑用真空绝热板外墙外保温系统用真空绝热板外墙外保温系统的锚固件设置数量，应满足：建筑高度40m以下，不少于4个/m2,40In80m不少于6个/m2,80m100nI不少于8个/m2,并保证每块板上至少有1个锚栓。2.7系统变形缝施工应符合以下要求：1、涂装饰面真空保温板保温工程系统变形缝应按设计要求设置。2、系统变形缝缝为20m11b缝内应填嵌防水耐候密封胶，防水耐候密封胶的厚度为8mm-IOmmo第三节施工说明1、勒脚部位保温构造，在距散水上300-60Onnn高处应设置一道不锈钢或热镀锌金属托架，托架采用热镀锌膨胀锚栓固定，膨胀锚栓间距不大于500mm,并在托架下侧采用建筑耐候密封胶进行防水密封处理。如图5.3：图5.31基层；2粘结层；3锚固件；4AB真空板；5一抹面层；6增强网；7饰面层；8-AB真空板；9普通型耐碱玻纤网布翻包；10一聚苯乙烯塑料棒；11一密封胶；12一散水；13不锈钢或热镀锌金属托架及锚固件；14密封胶2、外挑空调机搁板保温系统构造图如图5.4:AB真空板保温浆料AB真空板S1遂湾国驾阿图图5.43、基层墙体设有墙体变形缝时，外保温系统应在墙体变形缝处断开，缝中可填充聚苯板条或岩棉毡条，缝口设变形缝盖板，并应采取措施，防止生物侵害。墙体变形缝的设置可按照图556要求实施。埴解材料图5.54、外门窗框外侧面四周外保温构造应符合以下规定：D保温浆料保温层厚度不应小于20mm；保温层与外门窗框外侧间应预留8mm-IOmm缝隙，缝隙内嵌填耐候防水密封胶，背衬聚苯乙烯泡沫棒；门窗洞口上沿应设置滴水槽或做鹰嘴状滴水线。见图5.6oa窗户有附框b窗户无附框图5. 61基层；2粘结层；3AB真空板；4一抹面层；5饰面层；6增强网；7-保温浆料；8增强网翻包；9一聚苯乙烯棒及密封胶；10锚固件；11一窗户的附框2）应对凸窗非透明部位外侧、凸窗板底部进行保温设计，凸窗板底部保温系统应有防坠措施，具体做法可参照图5.7。聚合物水泥防水泳料图5.75、封闭式阳台保温底层构造应按图5.8要求实施。封闭式阳台二层及以上且下层无阳台保温构造应按图5.9要求实施。敞开式式阳台保温构造应按图5.10要求实施.图5.8图5.9图5.106、落水管卡子要提前安装预埋，再粘贴建筑用真空绝热板，穿墙套管周边位置也可用其它保温材料拼接，剩余部位用保温浆料涂抹。落水管和穿墙套管保温构造图如图5.11和5.12：图5,12穿墙预埋套管构造示意图7、角部位应在抹面层的耐碱玻纤网布下设置专用护角线条，外墙阳角专用护角线条两边应带有耐碱玻纤网布，耐碱玻纤网布应与抹面层中的耐碱玻纤网布搭接，搭接宽度不应小于20Onln1。见图5.13o（T）首层阳角。二层及二层以上阳角G）首层阴偏才 32001-7=- I卷准凡布,炭4区布©时碱玻纤同布置有阳角耐碱玻纤网布置（无抗冲击要求）2/ （有抗冲击要求）©阴角耐成玻纤网布置（有抗冲击要求）图5.13外墙外保温阴阳角1一基层；2粘结层；3真空保温板；4一抹面层；5增强网；6一饰面层；7一带耐碱玻纤网布的塑料护角8、门窗洞口侧面、系统与门窗框的接口处、伸缩缝或墙身变形缝等需要终止系统的部位及勒脚、阳台、雨篷、女儿墙等系统终端处，应采用耐碱玻纤网布翻包；翻包时耐碱玻纤网布在真空保温板粘结层中的宽度不小于100mmo9、门窗外侧洞口四周应在45°方向加贴200×300mm的耐碱玻纤网布增强。见图5.14o门窗洞口网格布加强图图 5. 14第四节安全文明施工和成品保护4.1安全文明施工1、各类材料应分类存放并挂牌标识。2、每日施工完毕后，应及时将现场施工产生的垃圾及废料清理干净，剩余物资放回仓库，以保持干净卫生的施工环境。3、搅拌粘结砂浆和抹面胶浆时必须用电动搅拌器，用毕清理干净。4、不允许在施工工地上倾到和燃烧垃圾，以保持良好的施工环境。5、工地现场负责人对施工现场的安全负责，应对施工人员进行安全教育，提高对安全工作的认识。4. 2安全措施4.1 用作业吊篮和施工脚手架的安装以及登高作业，必须符合国家相关规范的要求，经检查验收合格和调试运行可靠后才能使用O2、使用电动工具和机械设备时，必须符合现行施工现场临时用电规范JGJ46和建筑机械使用安全技术规程JGJ33的要求O3、应按规定佩戴劳动保护用品，使用喷涂工艺时，必须佩戴防护口罩及防护眼镜。4.3 消防安全1、施工现场确保防火通道畅通，必须按照防火规范布置相应的设备。2、任何有明火的地方都应配备必要的灭火设备。3、工地配备专业电工，任何配电装置、用电设备及连接电源等涉及到电工的操作，都必须由专业电工进行，而且必须与易燃易爆物品隔离或采取可靠的安全防护措施。4、焊接工作（包括气焊、电焊等各种焊接），不准在易燃易爆物品场地进行。5、施工工地的易燃易爆物品，必须有专门存放仓库，并指派专人看管。6、施工现场的一切设施，都应满足有关部门制定的消防安全标准要求O7、施工现场配备的一切消防设备，必须安全、可靠，配备位置必须存放、拿取便捷。4.4 4成品保护1、加强成品保护教育，提高施工人员的成品保护意识。2、施工中各专业工种紧密配合，合理安排工序，严禁颠倒工序作业。3、抹灰时，严禁踩踏窗台，防止破坏窗台保温层。4、外墙外保温饰面工程施工前，应将已安装在外墙面的管道、门窗框等相关设施保护好，每道工序完成后，应及时清理残留物。5、严禁在地面和楼层上直接搅拌粘结砂浆和抹面胶浆，喷涂作业应有防风措施，防止污染作业环境和周边环境。4.5 成品保护措施及修补1、对抹完抹面胶浆的保温墙体，不得随意开凿孔洞。2、应防止重物撞击保温墙面。3、孔洞或损坏处应切除整板，重新更换，并按规程的规定进行施工。第六章施工进度计划第一节施工计划安排根据现场主体结构施工进度，实时跟进保温工程施工，满足保温工程施工进度要求。按照施工的具体要求，施工程序分为：施工准备、基面处理、局部找平、粘贴STP板、安装锚栓、抹面砂浆压网格布、再抹抹面砂浆特殊部位处理。在施工期间，平均每天所用劳动力为90人，高峰期间为120人，保证在规定时间内完成项目的保温施工，具体按照总包要求进行施工。第二节工期保证措施严格遵守单位的时间安排，考虑一切客观因素（如大风、雨水潮湿天气）而不宜施工天气的影响，保质量，合理调整作业方案，赶工期，确保工程整体施工计划有序进行，按时完成外墙涂料施工项目。1、考虑天气及其他非正常因素影响，在制定施工进度计戈IJ时，留有适当的余地，并密切关注天气形势的变化，及时调整作业时间及相应方案，充分有效地争取时间。2、在施工过程中，合理缜密地组织和安排机具、劳动力，确保人力、物具的充分利用。3、认真严格的进行现场监督，加强质量巡检，加强劳动纪律管理，加强安全生产监督，避免因返工或安全事故等意外因素而影响工期。4、合理安排职工食宿，劳逸结合，加强施工机具的维护，保证施工现场一切机具的正常运转，提高劳动效率。5、积极与各相关方协调配合，保证资金及时到位，确保材料及时入库。第七章质量保证措施第一节进场材料的控制措施1、严格按照施工合同、相关国家及地方规范、规程、图集中对原材料产地、材质、规格等要求进行材料的定货。2、将所需原材料一次性进齐，并对其粘结砂浆、抗裂砂浆配比过程进行严格控制，分包单位对其主要材料的用量不得隐瞒，项目部派专人到分包厂家车间对其砂浆配料进行全过程控制。3、材料进场后，立即收集整理好相关资料上报项目部，经项目部质检人员对分包单位的进场材料严格按照国家相关规范进行验收后，再上报验监理。发现不合格材料禁止使用并立即退场。4、材料进场后，需要进行复试的，立即会同监理进行现场取样，材料复试合格后方可允许使用，否则立即退场。第二节在施工过程中的控制措施1、签订质量安全协议书，保证外墙外保温的施工质量及安全在项目部的有效控制之内。2、对于外保温施工控制主要体现在对施工要点的控制，即对原材料的配制、打点放线、粘贴STP、压铺耐碱玻纤网格布、抹聚和物抗裂砂浆等工序，严格控制分包单位的操作方法，做好过程控制。具体详见下表。表7.1主要工序责任人质量管理点过程控制措施技术资料施工技术准备现场负责人施工方案的可行性及优化结合实际情况调整完善方案方案报审表粘贴真空保温板专业质检员1、粘贴面积100%2、无松动及虚粘现象3、外观洁净，接缝平整4、结点做法符合工艺要求5、平整度、垂直度符合规范要求1 .严格按规范施工2 .施工过程中进行抽检3 .典型结点严格控制4 .做好施工面的基层处理外墙外保温相关规范、规程、图集网格布铺设专业质检员网格布雅贴密实，不得有空鼓、褶皱、翘曲、外露现象1.样板施工2.过程控制施工方案抹面砂浆专业质检员外观洁净，接茬平整。各项性能指标符合相关规范、图集规定1.样板施工2.过程控制施工方案3、在每栋楼安排一个质检员负责保温工程的质量检查工作，每道工序在三层左右验收一次，以保证施工质量。4、进场后，严格按照项目部要求的质量、安全要求施工，发现不合格工序立即整改，如果仍不听从，则会被经济处罚或停工整顿。第三节施工人员的素质控制措施1、进场后，立即上报自己队伍主要管理人员名单，要求队伍管理人员做到持证上岗，责任明确。2、施工队伍人员要求技术熟练、安全意识高、责任心强。第八章验收第一节一般规定一、真空保温板外墙外保温工程的质量验收应符合本导则及建筑工程施工质量验收统一标准GB50300.建筑装饰装修工程质量验收规范GB50210、建筑节能工程施工质量验收规范GB50411、外墙外保温工程技术规程JGJ144等相关标准的要求。二、真空保温板外墙外保温系统及其组成材料、构配件的性能应符合设计文件和国家、地方现行工程建设标准、产品标准的要求。材料、构配件进入施工现场时，应提供中文标识的产品合格证、出厂检测报告、产品说明书及有效期内的系统型式检验报告。三、检验批划分应符合下列规定：1、采用相同材料、工艺和施工做法的墙面，每1000m2-2000m2墙体保温面积划分为一个检验批，不足100OnI2也为一个检验批；2、检验批的划分也可根据与施工工艺流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定，但一个检验批的面积不得大于2500m2o四、检验批质量验收合格，应符合下列规定：1、检验批应按主控项目和一般项目验收；2、主控项目应全部合格；3、一般项目应合格；当采用计数检验时，至少应有90%以上的检查点合格，且其余检查点不得有严重缺陷；4、应具有完整的施工操作依据和质量检查记录。五、应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：1、保温层附着的基层及其表面处理；2、真空保温板在基层上的粘贴面积；3、保温层的厚度；4、耐碱玻纤网布的铺设与搭接；5、热桥部位处理；6、系统终端处翻包网的设置及其防水细部处理；7、勒脚、外门窗洞口和凸窗的四周、穿墙管线等处保温、防水处理。六、分项工程质量验收合格，应符合下列规定：1、分项工程所含的检验批均应合格；2、分项工程所含检验批的质量验收记录应完整。七、分项工程验收应提供下列资料，并纳入工程技术档案：1、建筑节能工程设计文件及其专项审查文件、图纸会审记录、设计变更和洽商；2、通过审批的建筑节能工程专项施工方案、施工技术交底记录；3、系统主要组成材料、构配件的产品合格证、出厂检测报告、进场验收记录、有效期内的系统型式检验报告、进场见证取样复验报告等；4、围护结构节能构造现场实体检验记录；5、隐蔽工程验收记录和相关图像资料；6、检验批、分项工程质量验收记录；7、施工记录；8、建筑节能工程质量评估报告、质量问题及质量事故处理记录；9、其他必须提供的资料。八、真空保温板外墙外保温工程施工完成后，应对其外墙节能构造进行现场实体检测。其检测应符合建筑节能工程施工质量验收规范GB50411的规定。九、真空保温板外墙外保温工程检验批、分项工程质量验收记录见本导则十、检验批质量验收表见本导则附录A中表A.01；十一、分项工程质量验收表见本导则附录A中表.0.2o第二节主控项目一、真空保温板外墙外保温系统及其组成材料、构配件的性能指标应符合本导则要求。检验方法：检查有效期内的系统型式检验报告。检查数量：全数检查。二、用于真空保温板外墙外保温工程的材料、构配件等，其品种、规格应符合设计要求和相关标准的规定。检验方法：观察、尺量检查；核查质量证明文件。检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。三、真空保温板外墙外保温工程使用的真空保温板的导热系数、垂直于板面的抗拉强度、燃烧性能等性能应符合设计要求及本导则的规定。检验方法：核查质量证明文件。检查数量：全数检查。四、真空保温板外墙外保温工程使用的真空保温板、胶粘剂、抹面胶浆、耐碱玻纤网布等，进场时应对其下列性能进行复验，复验应为见证取样送检：1、真空保温板的导热系数、垂直于板面抗拉强度；2、无机保温砂浆的导热系数、干密度、抗压强度3、胶粘胶浆和抹面胶浆的拉伸粘结强度；4、耐碱玻纤网布的耐碱断裂强力、耐碱断裂强力保留率。检验方法：随机抽样送检，核查复验报告。检查数量：同一厂家同一品种的产品，当单位工程保温墙体面积在5000/以下时，各抽查不应少于1次；当单位工程保温墙体面积在5000m2-10000m?时，各抽查不应少于2次；当单位工程保温墙体面积在10
