节能施工专项施工方案.docx

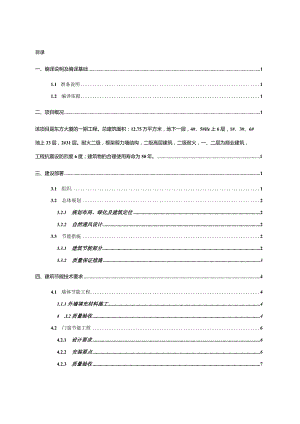

目录一、编译说明及编译基础11.1 准备说明11.2 编译依据1二、项目概况1该项目是东方大厦的一期工程。总建筑面积：12.75万平方米，地下一层，4#、5#ife上6层，1#、3#、6#地上33层，2#31层。耐火二级，框架剪力墙结构，二级高层建筑，二级耐火，一、二层为商业建筑，工程抗震设防烈度6度；建筑物的合理使用寿命为50年。1三、建设部署13.1 组织13.2 总体规划23.2.1 规划布局、绿化及建筑定位23.2.2 自然通风设计23.3 节能措施23.3.1 建筑节能部分23.3.2 质量保证措施3四、建筑节能技术要求44.1 墙体节能工程41 .1.1外墙填充材料施工44 .L2质量验收44.2 门窗节能工程64.2.1 设计要求64.2.2 安装要点64.2.3 质量验收74.3 屋顶节能工程104.3.1 屋面保温IO4.3.2 质量验收105、建筑节能现场检查125.1 围护结构现场实物检查125.2 系统节能性能检测146、建筑节能事业部工程质量验收166.1 子项目和检验批次划分166.2 分区工程验收17七、安全文明施工及环境保护措施317.1 安全生产和文明施工措施317.2 现场文明施工管理制度327.3 施工安全体系337.4 防火系统34一、编译说明及编译基础1.l准备说明根据建筑节能工程施工质量验收规范，结合本项目建筑节能施工要求，特制定本施工方案。1.2编译依据(一)建筑节能说明及图纸(一)施工组织设计(3)建筑节能施工质量验收规范GB50411-2007(4)建筑工程施工质量统一验收标准GB50300-2001二、项目概况该项目是东方大厦的一期工程。总建筑面积：12.75万平方米，地下一层,4#、5#地上6层，1#、3#、6#地上33层,2#31层。耐火二级，框架剪力墙结构，二级高层建筑，二级耐火，一、二层为商业建筑，工程抗震设防烈度6度；建筑物的合理使用寿命为50年。三、建设部署3.1 组织为贯彻落实国家建筑节能政策，加强建筑节能工程施工管理，使工程达到国家建筑节能质量要求,在IS09001-2000全面质量管理体系的基础上,项目经理部专门成立了建筑节能组的施工管理。根据本项目特点，设立以下组织管理机构，开展建筑节能施工管理工作。团体负责人：孙树春(项目经理)一一负责组织协调副组长：张义荣(生产经理)一一负责现场施工指挥和质量监督张学贵(项目总工程师)一一总体技术部署、方案编制与交团体会员：周守成一一现场施工管理与协调国家要实效一一现场施工质量和详细施工实践管理3.2 总体规划3.2.1 规划布局、绿化及建筑定位大面积绿化设计改善人居生态环境，用绿化调节人居环境。3.2.2自然通风设计总平面设计采用南北向，建筑布局与沐阳县盛行风向一致，采用建筑群组合方式进行设计。差异产生不同的风影效果。3.3节能措施3.3.1建筑节能部分结构件材料应用领域材料名称节能指标外墙填充材料主体加气混凝土砌块公里=1.30_DM=3.30屋顶绝缘屋顶80厚建筑保温板导热系数入W0.033W(mK)外窗外窗普通塑钢窗6+12mm6透明玻璃遮光系数0.588；外窗遮阳系数0.50,传热系数K=5.5W(M2.K);玻璃可见光透过率20.4,气密性24级照明系统高效节能灯照明功率密度：HWm23.3.2质量保证措施项目部认真研究建筑节能工程的相关法规、规范和标准，强化质量意识，建立了有效的标准化质量管理体系，使建筑节能工程各项工作处于良好的可控状态。.(1)在施工过程中，将严格按照建筑节能法规、规范、标准等执行。为完成本项目的建筑节能工程，根据本项目的特点，我方项目管理部门将以下环节视为建筑节能工程。质量控制点：严格执行建筑节能设计要求，设计变更不能降低建筑节能效果。提前制定建筑节能建设方案。分包商的选择：建筑节能项目的分包商应选择具有类似项目施工经验的团队，对其在建项目(或已完成项目)进行检查。对建筑节能运营商进行技术交底。建筑节能材料必须有本市材料许可证、检验报告和出厂证明，主要材料必须有材料交易证明。不要使用国家明令淘汰的材料。材料必须经过复验后方可使用。特殊材料需要进行放射性物质和有害气体的环境检查。注意控制保温砂浆、聚合物砂浆的配合比和保温材料的含水率。(2)制定相应的技术措施，做好过程控制。施工前应做好图纸审查工作，施工方案须经公司总工程师、监事长审核批准后方可实施。将技术壁垒向前推进。施工前，认真编制作业指导书，做好技术交底工作。严格执行施工过程中的三检制度和模型引导制度，做好预测、预控和全过程控制。注意节能工程的施工环境和条件符合要求，阴雨天气不得露天作业。做好技术复试和数据整理，建筑节能工程按子项目要求进行数据积累，墙、门、窗、屋顶、地板、采暖等节能督办档案、照明等节能项目按子项目要求。关键部位和特殊工序的责任落实到人，从“人、机、料、法、环境”五个方面进行控制。做好四、建筑节能技术要求4.1 墙体节能工程4.1.1 外墙填充材料施工外墙填充材料采用加气混凝土砌块，强度等级为A5.0,干密度等级为B05合格品，导热系数0.22W(mK)o这部分的施工过程请参考砌体施工方案。1.1 .2质量验收(1)墙体节能工程保温材料施工时应采取防潮、防水等防护措施。(二)墙体节能工程验收检验批次的划分，应当符合下列要求；a对于材料、工艺、施工方法相同的墙体，每500-1000m2区域分为一个检验批，不足500m2的也是一个检验批。b检验批次的划分也可由建设单位和监(建)单位按照与施工工艺一致、便于施工验收的原则约定。原则上要求每层分为一个检验批。(3)质量控制a墙体节能工程所用材料和构件的品种和规格应符合设计要求和相关标准的规定。检查方法：观察、尺检查；质量证明文件的验证。检验数量：按来料批次，每批随机抽取3个样品进行检验；质量证明文件按出厂检验批核对。b墙体节能工程所用保温材料的导热系数、密度、抗压强度或抗压强度、燃烧性能应符合设计要求。检验方法：现场查看质量证明文件和复检报告。检查次数：所有检查。c墙体节能工程中使用的保温材料和粘结材料，进场时应复检以下性能，复检应为见证取样和提交：绝缘材料的导热系数、密度、抗压强度或抗压强度；粘接材料的粘接强度；增强网片的机械性能和耐腐蚀性能O检验方法：随机抽样检验，核对复检报告。抽检次数：对同一厂家同品种的产品，抽检不少于6次。do墙体节能工程施工前，应按设计施工方案要求对基层进行处理，处理后的基层应符合保温层施工方案的要求。检验方法：对照设计施工图进行观察检验；检查隐蔽工程的验收记录。检查次数：所有检查。电子墙节能工程建设应当符合以下要求：保温材料的厚度必须符合设计要求。保温板与基层及各结构层的粘接或连接必须牢固。粘接强度和连接方式应符合设计要求。绝缘板与基层的粘结强度应进行现场拉拔试验。f墙体节能工程各种装饰层的基层和面层的施工应符合设计和建筑装饰工程质量验收规范GB50210的要求，并应符合下列要求：饰面层施工的基层应无分层、空鼓和裂缝，基层应平整、清洁，含水率应符合饰面层施工的要求。1.2 门窗节能工程4. 2.1设计要求门窗工程采用普通塑钢框架(玻璃类型名称：6mm低透光Low-E÷12mm空气+6透)，窗的遮阳系数极限SCWO.33,传热系数KW3.60,可见光透过率N0.400;外窗密不透风性等级：6级。5. 2.2安装要点(1)主框架与结构的连接必须牢固，骨架颜色一致，表面清洁，无污染、麻点、凹坑、划痕，拼接缝严密、平整、横竖，并且没有错位。主机架应上下安装，水平应平整，误差应在内容偏差范围内。(2)门窗框与墙体应固定牢固，门窗与墙体四周的缝隙应填满密封材料并堵紧。(3)门窗安装开启灵活，方向准确，固定牢固，表面无损伤。(4)玻璃(面积大于L5平方米或距离地面小于800米的单片玻璃为钢化玻璃)安装方向正确，表面清洁、平整、无翘曲和污染，玻璃颜色一致，膜面完好，反映外部形象。没有失真。压条扣板平直，对口严密，安装牢固整齐，密封条安装严密，冲击严密，使用密封膏的部位必须清洁，密封胶必须牢固粘合后，外观平直，无错位，光滑紧实。，美丽的。胶合缝外没有污渍。(5)门窗立面形式，开孔方向详图样板，安装按壁厚居中，玻璃厚度按厂家计算确定，门窗加工尺寸以开孔为准尺寸减去相关饰面所需的厚度,并使用测量的尺寸。(6)严格按节能要求进料加工，主框架、副框架、中空玻璃等材料的材料清单、产品合格证、成品复验数据等符合上述设计要求；(7)门窗安装固定后，辅助框架和结构层的周边区域必须填充发泡胶。这些层用密封剂与主框架密封。以保证模板与结构之间的保温效果。中空玻璃的空气层必须符合设计要求。4.2. 3质量验收(一)建筑物外门窗检验批次按下列规定划分：a、同一厂家同一品种、型号、规格的门窗和门窗玻璃每100件为一个检验批，不足100件的也为一个检验批。b、同一厂家同一品种、型号、规格的特种门每50个分为一个检验批,不足50个的特种门也算一个检验批。c对于特殊形状或特殊要求的门窗，检验批次的划分由监（建）制单位与施工单位根据其特点和数量协商确定。（二）建筑外门窗工程的检验次数应符合下列要求：a、建筑物门窗每检验批次抽检5队不少于3个，少于3个的，全部抽检；高层建筑外窗，每批检验10%,不少于6个，不足6小时全部检验。b、特种门每检验批抽检50%,不少于10个，不足10个时全部抽检。（三）建筑外门窗的品种和规格应符合设计要求和相关标准。检查方法：观察、尺检查；质量证明文件的验证。检查次数：按本规范第（2）条；质量证明文件应按出厂检验批次核对。（4）建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透过率应符合设计要求。检验方法：检查质量证明文件和复检报告。检查次数：全部检查。（五）建筑物外窗进入施工现场时，应按区域类别对下列属性进行复检，并提交见证抽样复检：夏热冬暖地区：气密性、玻璃遮阳系数、可见光透过率、中空玻璃露检验方法：随机抽样检验；检查复检报告。抽检次数：对同一厂家同类型、同一厂家的产品，抽检不少于3件（件）。（6）建筑门窗所用玻璃品种应符合设计要求。中空玻璃应采用双重密封。检查方法：观察检查；检查质量证明文件。检查次数：按本规范第(2)条。(7)外门窗框或副框与孔洞之间的缝隙应填满弹性闭孔材料，并用密封胶密封；外门窗框与副框之间的缝隙应采用密封胶密封。检查方法：观察检查；检查隐蔽工程的验收记录。检查次数：所有检查。(8)外窗遮阳设施的性能和尺寸应符合设计和产品标准的要求；遮阳设施的安装位置应正确、牢固，以满足安全和使用功能的要求。检验方法：检查质量证明文件；用手观察、测量和检查。检验数量：按本规范第(2)条执行；全面检查安装牢固度。(9)特种门的性能应符合设计和产品标准的要求；特殊门安装的节能措施应符合设计要求。检验方法：检查质量证明文件；观察，测量检查。检查次数：所有检查。(10)门窗窗扇密封条和玻璃镶嵌密封条的物理性能应符合有关标准。密封条的安装位置要正确，嵌体要牢固，凹槽不能去掉，接头不能开裂。关闭门窗时，密封条应紧密接触。检查方法：观察检查。检查次数：所有检查。(11)外门窗遮阳设施的调节应灵活，可就地调节。检验方法：现场调整试验检验。检查次数：所有检查。4. 3屋顶节能工程5. 3.1屋面保温屋面采用新型防水、保温材料一一高分子防水砂浆、保温板等新材料;保温板技术屋面保温材料采用80厚保温板，要求导热系数为0.070W(mk)。外形整齐，厚度公差为土4mm。根据块体单块的体积，计算其重量，检查容重是否超标，并办理验收手续并记录。保温材料的堆放要注意防潮，防止损坏和污染。绝缘材料见证取样和检验。绝缘层施工方法基层应平整、清洁、干燥；质检合格后，进入下道工序。空气阻隔层铺设验收。保温板的铺设方式采用干式铺设；保温板不得破损或缺角。铺设时如出现缺棱角或不规则断边，应锯平并拼接在一起。板间应有错缝、紧挤，不得有缝隙。如因保温板切割不当或切割不直而形成间隙，应将保温板板条插入平整。检查并接受绝缘层的铺设。及时进行找平层和防水层的施工，避免保温层受潮、浸水、损坏。4.3.2质量验收(一)屋顶节能工程所用保温材料的品种和规格应符合设计要求和相关标准。检查方法：观察、尺检查；检查质量证明文件。检验数量：按来料批次，每批随机抽取3个样品进行检验；质量证明文件按出厂检验批核对。(2)屋顶节能工程所用保温材料的导热系数、密度、抗压强度或抗压强度和燃烧性能应符合设计要求。检验方法：现场查看质量证明文件和复检报告。检查次数：所有检查。(3)屋顶节能工程所用保温材料的导热系数、密度、抗压强度或抗压强度、燃烧性能等进场复检，复检为见证取样和提交。检验方法：随机抽样检验，核对复检报告。抽检次数：抽检不少于3组同一厂家、同一品种的产品。(4)屋面保温层的铺设方式、厚度、填缝质量和屋面热桥部分的保温方式必须符合设计要求和相关标准的规定。检查方法：观察、尺检查。检查次数：每10(2点检查一次，每个点IOm2对整个屋面进行不少于3次的点检。(5)屋面气障位置应符合设计要求，气障应完整、严密。检查方法：对设计进行观察检查；检查隐蔽工程的验收记录。检查次数：每100m2点检查一次，每个点IOm2对整个屋面进行不少于3次的点检。(6)屋面保温层应按施工方案施工，并应符合下列要求:a松散物料应分层铺设，按要求压实，表面平整，坡度正确；b、现场采用喷涂、浇注、抹抹等方式施工的保温层，配合比正确，搅拌均匀，分层连续施工，表面平整，坡向正确。c板材应粘贴牢固，缝隙紧密，平整。检查方法：观察、直尺测量、称重检查。检查次数：每100m2点检查一次，每个点IOIn2对整个屋面进行不少于3次的点检。5、建筑节能现场检查5.1 围护结构现场实物检查5.1.1 围护结构施工完成后，应对严寒、严寒地区围护结构外墙节能结构和外窗气密性进行现场实物检查。，炎热的夏天和寒冷的冬天。当条件满足时，也可以直接检测包络结构的传热系数。5.1.2 外墙节能结构现场实物检验方法见建筑节能工程施工验收规范(GB50411-2007)附录c、检查的目的是：a验证墙体保温材料的类型是否符合设计要求；b验证保温层厚度是否符合设计要求；c检查保温层的施工是否符合设计施工方案的要求。规定了外墙节能结构现场实物检查的目的和方法。明确检验目的的作用是要求检验报告应给出相应的检验结果。a验证保温材料的类型是否符合设计要求；C检查保温层的施工是否符合设计施工方案的要求。按建筑节能工程施工验收规范（GB50411-2007）附录C规定的方法。5.1.3 严寒、严寒、夏热、冬冷地区外窗现场实物检验，按照现行国家相关标准执行。检查的目的是验证建筑物外窗的气密性是否符合节能设计要求和相关国家标准的规定。5.1. 4外墙节能结构和外窗气密性的现场实物检验，可在合同中约定取样数量，但合同约定的取样数量不得低于这段代码。没有合同约定的，应当按照下列规定进行取样：a、每个单元工程的外墙至少要检测3个位置，每个位置要有一个检测点；单元工程外墙节能保温措施2次以上时，每种节能方法的外墙应至少检查3处；b每个单元项目至少抽查3个外窗。一个单元工程中外窗的品种、型式和开启方式超过2个时，每个品种、型式和开启方式的外窗不少于3个。5.L5外墙节能结构的现场实物检验应在监（施工）人员见证下进行，可由有资质的检测机构或施工单位进行。5.1.6外窗气密性的现场实物检验，应当在监（建）工人员见证下进行抽样,并由具有资质的检验机构进行。5.1.7围护结构传热系数检测时，建设单位应当委托具有检测资质的检测机构承担；检测方法、取样数量、检测地点和合格标准可在合同中约定。5.1. 8外墙节能结构或外窗气密性现场实物检验不符合设计要求和标准时，应委托有资质的检测机构加倍取样，项目或不符合要求的参数应重新检查。如果仍不符合要求，则应给出“不符合设计要求”的结论。a对不符合设计要求的围护结构的节能结构，应查明原因，计算或评价其对建筑节能的影响程度，并采取技术措施弥补或消除，然后重新测试。b建筑物外窗的气密性不符合设计要求和现行国家标准时，应查明原因并进行修理，符合要求后重新进行检验。c当现场实物检查不符合要求时，表明节能工程的质量可能存在问题。这时，为了得出更真实可靠的结论，应委托有资质的检测单位重新检测。并且为了增加抽样的代表性，规定数量要翻倍再抽样。复检只需要对不符合要求的项目或参数进行检验，对已经符合要求的参数不进行复检。复检仍不符合要求的，应给出“不符合要求”的结论。d考虑到建设项目的特点，不符合要求的项目很难立即拆除和返工。通常的做法是先找出原因，计算或评估影响程度，然后采取一些可行的技术措施进行弥补和修复。或者取消，这些措施有时需要得到节能设计单位的同意。注意排除隐患后必须重新测试，测试合格后方可验收。5.2系统节能性能检测5.2.1 通风、配电、照明工程安装完成后，应对系统的节能性能进行检测，由建设单位委托具有相应检测资质的检测机构检测并出具报告。因季节影响未进行的节能性能检测项目，应在保修期内补齐。5.2.2 通风、配电、照明系统节能性能检测的主要项目和要求见表5.2.2,检测方法按现行相关国家标准执行。仪表系统节能性能测试的主要项目和要求5.2.2序列号测试项目样本数内容偏差或规定值1室内温度每栋住宅楼1间卧室或客厅，其他楼房占房间总数的10%冬季温度不得低于设计计算温度2,不得高于IC夏季不得高于设计计算温度2,不得低于12各出风口风量按风管系统数量抽查10%,且不少于1个系统15%3通风和空调系统按风管系统数量抽查10%,且不少于1个系统10%4空调机组总流量按风管系统数量抽查10%,且不少于1个系20%统5空调系统冷热水和冷却水总流量全部10%6平均照度和照明功率密度在同一功能区至少按下2个位置1O%5.2.3系统节能性能检测的项目和抽样数量也可以在工程合同中约定，必要时可以增加其他检测项目，但合同约定的检测项目和抽样数量不得低于合同约定的检测项目和抽样数量。节能验收规范。6、建筑节能事业部工程质量验收6.1 子项目和检验批次划分建筑节能工程是单元建筑工程的一个子项目。子项目和检验批次的划分应当符合下列要求：a建筑节能子项目按表6.1划分。b建筑节能项目按子项目验收。当建筑节能子项目工程量较大时，可将子项目分成若干个验收批次进行验收。c当建筑节能工程验收不能按上述要求划分子项目或验收批次时，可通过施工、监理、施工等各方协商进行。但验收项目、验收内容、验收标准和验收记录均应符合本规范的规定。d建筑节能子项目和检验批次的验收，分别填写验收记录，对节能验收材料进行单独分组。表6.1建筑节能子项目划分序列号子项目主要验收内容1墙体节能工程主体结构基础层；保温材料；饰面层等2幕墙节能工程主体结构底座；保温材料；保温材料；防潮层;幕墙玻璃；单元式幕墙板；通风换气系统；遮阳设施；冷凝水收集和排放系统等。3门窗节能工程门；视窗;玻璃;遮阳设施等4屋顶节能工程基层;保温层；保护层；防水层；表层等5地面节能工程基层;绝缘层；保护层；表层等6通风空调节能工程系统标准；通风和空调设备；阀门和仪表；保温材料；调试等7配电及照明节能工程低压配电；光源、灯具；配件;控制功能；调试等6.2分区工程验收(一)建筑节能子工程的质量验收，外墙节能结构的实物检验应在全部验收合格的检验批次和子工程的基础上进行.确认建筑节能工程质量符合验收条件后，方可进行现场检查，以及系统节能性能检查和系统联合试运行调试。（二）建筑节能工程验收的程序和组织应符合GB50300建筑工程施工质量验收统一标准的要求，并应符合下列规定：a、节能工程验收和隐蔽工程验收由监理工程师主持，建设单位相关专业的质检员、施工人员参加；b、节能子项目验收由监理工程师主持，建设单位项目技术负责人和相关专业的质检员、施工人员参加；必要时，可邀请设计单位相关专业人员参加；c、节能事业部项目验收由总监理工程师（建设单位项目负责人）、建设单位项目经理、项目技术负责人主持，相关专业质检人员和施工人员参加；建设单位质量或技术负责人应当参加；设计单位的节能设计人员应参加。（三）建筑节能工程验收批质量验收应当符合下列要求：a检验批次按主要控制项目和总则项目验收；b主要控制项目应全部合格；c、总则项目应合格；采用计数检验时，至少应有90%的检验点合格，其余检验点不应有严重缺陷；do应有完整的施工操作依据和质量验收记录。（四）建筑节能子项目的质量验收应当符合下列要求：1纳入子项目的检验批应合格；2纳入子项目的检验批质量验收记录应齐全。（五）建筑节能处的工程质量验收应当符合下列要求：a子项目全部合格；b质量控制数据应完整；c外墙节能结构现场实物检验结果应符合设计要求；d建筑设备工程系统节能性能检测结果合格。(六)建筑节能工程验收时应核对下列材料，并纳入完成的技术档案:a设计文件、图纸审查记录、设计变更和协商；b主要材料、设备和部件的质量证明文件、入厂检验记录、入厂检验记录、进厂复检报告、见证检验报告；c、隐蔽工程验收记录及相关影像资料；do子项目质量验收记录；必要时检查检验批验收记录；e建筑围护结构节能结构现场实物检查记录；f风道及系统密封性检查记录；g现场组装的组合式空调机组漏风试验记录；h设备单机试运行及调试记录；i系统联合试运行调试记录；j系统节能性能检查报告；k其他影响项目质量的重要技术信息。(7)建筑节能项目分部、子项目、检验批质量验收表见附件B。suba的工程质量验收表见附录B表B.0.1；b子项目质量验收表见附录B表B.0.2；c检验批质量验收表见附录B表B.0.3o本规范规定了建筑节能工程分项、分项、分项、检验批的质量验收记录格式。本格式参照其他验收规范的规定，结合节能工程的特点制定。有关详细信息，请参阅附录Bo节能项目作为子项目直接验收时，附录B中的表B.0.2可以省略，不需填写，此时可以使用表B.0.3。附录A建筑节能工程进料设备复检项目A. 0.1建筑节能工程进厂材料和设备的复检项目应符合表A.0.1的要求。列出.0.1建筑节能工程材料设备复检项目jc.-÷P早T号子项目复试项目1墙体节能工程1保温材料的导热系数、密度、抗压强度或抗压强度；2粘接材料的粘接强度；3加强网片的力学性能和耐腐蚀性能2幕墙节能工程1绝缘材料：导热系数、密度；2幕墙玻璃：可见光透过率、传热系数、遮阳系数、中空玻璃露点；3隔热型材；抗拉强度、抗剪强度3门窗节能工程中空玻璃气密性、玻璃遮光系数、可见光透过率、露点4屋顶节能工保温材料的导热系数、密度、抗压强度或抗压强度程5地面节能工程绝缘材料的导热系数、密度、抗压强度或抗压强度6供热节能项目1散热器的单位散热量和金属的热强度；2保温材料的导热系数、密度和吸水率7通风空调节能工程1风机盘管的制冷量、供热量、风量、出口静压、噪声、功率；2保温材料的导热系数、密度和吸水率8空调供暖系统冷、热源及管网节能工程保温材料的导热系数、密度、吸水率9配电及照明节能工程每芯电缆、电线横截面和导体电阻值附录B建筑节能分区、子项目、检验批次质量验收表B. 0.1建筑节能师的质量验收按表B.0.1的规定填写。表B.0.1建筑节能事业部工程质量验收表项目名称结构类型层数施工单位技术部部长品质部部长分包单位分包单位负责人分包技术总监序列号子项目名称验收结论监理工程师签字评论1墙体节能工程2幕墙节能工程3门窗节能工程4屋顶节能工程5地面节能工程6供热节能项目7通风空调节能工程8空调和供暖系统；冷热源及管网节能工程9配电及照明节能工程10监控节能工程质量控制信息外墙节能结构现场实物检查外窗气密性现场实物检查系统节能性能检测验收结论其他参与验收：测试收到少量分包单位：项目经理：年月日建设单位：项目经理：年月日设计单位：项目负责人：年月日监理（建设）单位：总监理工程师：（建设单位项目负责人）日期B.O.2建筑节能子项目质量验收汇总表按表B.0.2的规定填写。表B.0.2子项目质量验收汇总表项目名称检验批数量设计单位监理单位施工单位专案经理项目技术负责人分包单位分包单位负责人分包项目经理序列号检验批零件，部分，系统施工单位验收评估结果监理（建设）单位验收结论1234567891O1112131415建设单位检验结论：项目专业质量（技术）负责人年月日验收结论：监理工程师：（建设单位项目专业技术负责人）年月日B.O.3建筑节能子项目质量验收汇总表按表B.0.3的规定填写。表B.0.3检验批/分项目质量验收表号:项目名称子项目名称验收现场施工单位专业领班专案经理施工执行标准名称及编号分包单位分包项目经理施工组长验收规范建设单位检查评价记录监理（建设）单位验收记录掌握项目1文章2文章3文章4文章5文章6文章7文章8文章9文章1O文章总则来说项目1文章2文章3文章4文章施工单位验收评估结果翔跃专业质检员：（项目技术负责人）年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日附录C外墙节能结构钻孔取芯检验方法1本方法适用于检查带保温层的建筑外墙节能结构是否符合设计要求。2钻芯检查外墙节能结构应在外墙施工完成后、节能子工程验收前进行。3取芯检验外墙节能结构的取样位置和数量应符合下列规定：采样地点由监理（施工）和施工方共同确定，不得在外墙施工前预先确定；采样点应选择具有代表性的节能结构的外墙相对隐蔽的部位，并应考虑不同的朝向和楼层；取样地点必须保证取芯作业的安全，并应便于操作。单元工程每种节能保温方法的外墙取样量不少于3个芯样。取样位置应均匀分布，不宜在同一房间外墙上取2个或更多岩心样品。4钻芯检查外墙节能结构应在监（建）工人员的见证下进行。5钻孔取芯检查外墙节能结构可以用空心钻头70mm从保温层一侧钻取直径为1的取芯样品。钻芯样品的深度是钻穿保温层至结构层或基层表面，必要时也可钻穿墙体。当外壁表层较硬且难以钻穿时，也可将硬表层部分去除，钻取岩心样品。但岩心样品钻孔后，应恢复原外墙的表面装饰层。6钻取岩心样品时，尽量避免冷却水流入壁面，污染壁面。从取芯钻中取出岩芯时应小心，以保持岩芯完好无损。当芯样破损严重，难以准确判断节能结构或保温层厚度时，应重新取样检查。7钻孔岩心样品按下列规定进行检验：对照设计图纸观察判断保温材料的种类是否符合设计要求；必要时可采用其他方法判断；用带分度值的钢尺Imnl在垂直于芯样麦面（外壁）的方向测量绝缘层的厚度，精确到Imm；观察或切开检查保温层的施工是否符合设计和施工方案的要求。给出了核样的检验方法。可分为3个步骤进行检验并制作检验记录（原始记录）：对设计图纸进行观察和判断；测量厚度；观察或解剖以检查施工实践。8、在垂直于芯样表面（外壁）的方向测量芯样绝缘层的厚度，当测得的芯样厚度平均值达到设计厚度的95%以上且最小值未达到小于设计厚度的90%,应确定保温层厚度符合设计要求；否则，应确定保温层厚度不符合设计要求。9实施外墙节能结构取芯检验的机构应出具检验报告。检验报告格式见表C.9o检验报告至少应当包括以下内容：抽样方法、抽样数量和抽样地点；类核状态的描述；保温层实测厚度，设计要求的厚度；根据节能验收规范的检验目的，给出是否符合设计要求的检验结论;附有带尺子的岩心样品照片，照片上标明了每个岩心样品的取样位置；监（建）制单位抽样见证人的见证意见；。参加现场检查的人员及现场检查时间；检查发现的其他情况及相关资料。10抽样检验结果不符合设计要求时，应委托具有检验资质的见证检验机构重新加倍抽样检验。如果仍不符合设计要求，则应确定围护结构的节能结构不符合设计要求。此时应委托原设计单位或其他有资质的单位根据检测结果对房屋的热工性能进行重新检测，并提出技术方案。11外墙取样部分的修补，可用聚苯板或其他保温材料制成的圆柱形塞子，用建筑密封胶填充密封。修复完成后，采样现场应悬挂“外墙节能结构检查点”标志。表9外墙节能结构钻芯检测报告外墙节能结构钻芯检测报告报告编号主体ID考试日期项目名称施工单位客户/联系电话监理单位测试基地施工单位设计绝缘节能设计单位设计绝缘厚度2测试项目核心样品1核心样本2核心样本3三看测试结水果采样点轴/层轴/层轴/层核心状外观完整/基本整体/破碎完整/基本整体/破碎完整/基本整体/破碎绝缘材料的种类绝缘层厚度毫米毫米毫米建筑围护结构分层方法1个基层；231个基层；231个基层；23照片编号平均厚度毫米综上所述：证人意见：1取样方法符合规定；2现场取芯钻孔真实，3张类似核心的照片是真实的，4其他；证人：批准审计测试检验单位（海豹）报告日期七、安全文明施工及环境保护措施7.1 安全生产和文明施工措施特殊类型的工作（电工、焊工）经过认证可以工作。进入现场后必须佩戴安全头盔。在没有扶手或有简单扶手的楼梯和阳台上通过时，应先测试牢固的程序，并从靠近墙壁的一侧通过。2人一起工作，要相互协调配合。施工安装过程中，不得违规操作。如遇特殊情况，须经有关部门领导批准建设。使用工具前，请检查其安全性能是否良好。严禁使用标准不完善的工具。在施工现场架设的电线必须经有关部门批准，并符合用电规章制度。进入施工现场时，首先检查现场电源、线路、电气开关的安全装置。使用带电工具时，应按照使用说明书连接地线。接通电源后，经电工检查后方可使用。现场施工时，应严格遵守国家有关消防规定。完成工作时，切断电源，检查施工现场，消除隐患。7.2 现场文明施工管理制度在工作现场，所有工作人员必须佩戴安全头盔，并设置必要的安全标志。任何人不得在墙壁和建筑物上排便或书写。工作时间禁止饮酒，建筑工地和公共场所严禁吸烟。施工现场的物品应摆放整齐，不得乱放。请勿随意投掷物品，以免物品伤人。垃圾统一收集、统一处置，保持施工现场卫生。严格执行工作现场的防火防火制度，杜绝火灾的发生。严格执行工作现场的安全制度和安全技术操作规程，杜绝人身事故的发生。注意用电安全，防止触电事故。下班后清理工作现场，检查火源。与有关单位配合协调时，要注意团结，有问题要及时报告，不要擅自行动。工作场所严禁玩耍和玩耍。对不服从管理、不服从指挥、违反现场管理制度的，应当停止工作，并从现场清除。7.3施工安全体系安全为了生产，生产必须是安全的。所有施工人员必须熟悉此类工作的安全技术规定。作业中，要坚守本职工作，严禁饮酒。进入施工现场，必须佩戴安全帽，禁止穿拖鞋。高空作业必须系好安全带。当安全措施未落实，存在安全隐患时，工人有权拒绝施工。不得擅自拆除施工现场的脚手架、防护设施、安全标志和警示标志。施工现场严禁吸烟，以防火灾。施工现场严禁玩耍打闹，防止碰撞。高空作业人员要着装得体，放稳物料，将工具放入工具包，上下传递的物品不要乱扔。恶劣天气影响施工安全时，禁止露天高空作业。玻璃运输及大件整体装卸必须专人负责，并严格遵守玻璃施工及装卸的有关规定。焊接应严格遵守有关规定，注意防火，清除易燃易爆物品。全体人员要牢固树立安全第一的思想，遵守安全技术操作规程。对不服从、盲目操作、违规操作的，保安人员有权停止工作。7.4防火系统全体工作人员必须遵守市政府有关规定，遵守国家法律法规，遵守施工现场规定，重在预防，杜绝火灾事故发生。施工中，预防为主，施工前检查现场，将所有可燃物移出施工区
