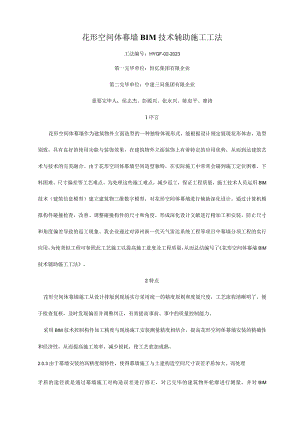

花形空间体幕墙BIM技术辅助施工工法工法编号：HYGF-02-2023第一完毕单位：恒亿集团有限企业第二完毕单位：中建三局集团有限企业重要完毕人：侯志杰、彭源兴、张永兴、陈忠平、廖涛1序言花形空间体幕墙作为建筑物外立面造型的一种独特体现形式，能根据设计规定展现花形体态，造型别致，具有良好的使用功能与装饰效果，在建筑物外立面装饰上有着特定的应用优势，从而到达建筑艺术与技术的完美融合。由于花形空间体幕墙空间造型独特，在实际施工中常常会碰到施工定位困难、下料困难、尺寸偏差等工艺难点。为处理这些施工难点，减少返工，保证工程质量，施工技术人员运用BlM技术（建筑信息模型）建立建筑物三维数字模型，对花形空间体幕墙进行辅助深化设计。通过计算机模拟构件碰撞检查，改善、调整碰撞构件的尺寸和角度，形成深化设计文献进行精加工和安装，防止尺寸和角度偏差导致的返工现象。我企业通过对漳州新一代天气雷达系统工程等项目中幕墙分项工程的实行应用，为使类似工程可参照此工艺施工以提高施工进度及工程质量，从而总结编写了花形空间体幕墙BIM技术辅助施工工法。2特点花形空间体幕墙施工从设计排版到现场实行采用统一的精度原则和度量尺度，工艺流程清晰明了，便于检查复核，及时发现偏差并调整纠正，有效提高事前、事中的质量控制能力。采用BIM技术控制构件加工精度与现场施工安装测量精度相结合，提高花形空间体幕墙安装的精确性和经济性，从而提高施工效率，减少损耗，使工艺愈加成熟。2.0.3由于幕墙安装的高精度级特性，使得幕墙施工与土建构造空间尺寸误差矛盾加大。而处理矛盾的途径就是通过幕墙施工对构造误差进行修正，对已完毕的建筑物外轮廓进行测量，并对BIM技术建模数据进行调整和优化，形成精确的数据化构造图，提供设计师作设计修改和优化。3合用范围本工法合用于花形空间体（空间异型）玻璃幕墙安装工程施工。4工艺原理由构造转接件、由璃造墙框体、纲构造骨架、防火层、中空玻摘V密封胶、防唐构造及五金配件等结合规范原则和建筑师规定进行合理设i:通过BIM技术进行筹划排版，体现三维立体模型。幕墙构件的加工制作过程由BIM技术导出数据进行实时监测，及时调整和修正。根据现场实际测量数据，导入BlM模型中fwm向三维尺寸偏差，通过数据共享服务，进行幕燃施工抹化设计，然后按照定措施划作、安装成空同体玻璃幕墙构造，承受荷载并传递给钢构造骨架和主体构造，形成具有鲜明特色啊花或空间体屋顶造型。立艺流程及操作要点5.1 工艺流程技术准备BIM技术辅助钢骨架安装材料准备幕墙饰面安装BIM技术辅助幕墙组件精加工施工准备组件半成品验收清理收尾施工外架准备检查验收图5.1工艺流程5.2 操作要点施工准备1技术准备5.3 楼主体构造结施图与幕墙图纸自会审项目部组织专业施工员、工程技术人员、BlM工程师，熟悉图纸，实地定位测量，研究节点做法，工序交接及工种配合，采用BlM技术，根据各专业施工图纸进行三维建模，运用三维可视化特点，结合BIMrevit软件的功能，对图纸标注不清晰的部位，净高不够的部位、构件冲突的部位等等进行检查，将施工图纸设计各专业图纸之间的互相矛盾问题及施工过程也许碰到的问题，形成自审记录，请设计单位答疑后，由BlM工程师进行建模。2）幕墙施工方案编报与实行（1）幕墙施工方案在动工之前按编制-审批程序进行，并作为施工根据在施工过程中贯彻一直,如根据实际需重大变更经审批后方可实行。（2）施工技术人员根据平面图纸、进度规定，结合BIM工料分析，提出多种材料采购计划，以便进行加工和订货，防止因供货原因而影响工程正常进行，保证工程按计划工期完毕。（3）塔楼主体构造与幕墙测量基准交底、复测验收根据测量网格图、标高控制点、进出口线及轴线位置，采用钢卷尺、红外铅锤仪、激光经纬仪及水平仪等测量工具在主体构造上测出（图）幕墙钢构造平面、立柱、分格及转角基准线，并用经纬仪进行调校、复测。测量应在风力不不小于四级的状况下进行。图521-1控制点测量示意图3）幕墙施工深化设计（1）根据本工程空间体玻璃幕墙造型复杂，结合BlM技术，以塔楼主体构造实体为基础，实地勘测，BlM建模系统实时更新，并编制BIM分析汇报（图），通过数据共享与加工单位、设计单位、施工班组及时联络。漳州新一代天气雷达系统工程幕墙与主体结构BIM分析报告漳州新一代天气雷达系统工程幕墙与主体结枸BIM分析报告报时硼1.1尊目壬婪楸I:而8S目中，壬娴（策翩侪,势-昆平献小环箱,2蜗计层®元板快6«不幽帆板丸板狭加多.fiM趺献尺”.BIIXKft.ttU&X.Ir单向源线出崛.9«81曷皿体结的ISlWaM,B½se三.材SHO目KIKflJ.和目在班族装配前对SI的主体结融型进行整合分析,同时对m蚓需Iafitt化.12分析对K:JML主轴聃曲野武博，1.3分做：（酬IWK挑20MSS-8）BIStg二&M横线3枷目虹前IlL崛睇分翎及*酰1*MBM1!K0C三-）.MS摘专业盛世诳行例调整合*NWD-略式原£文件.ailWM裁件之*wo#sRWWJH11Sf电美髓险直并输出图或告.K三rft.图521-2塔楼BlM分析汇报（2）实体构造与原设计有较大差距时，请设计单位予以协调和处理，通过BlM建模（图）技术进行三维立体分析，将老式设计图平面图形优化转变为三维形态，使项目各方能愈加直观地描述和理解建筑物，继而与各方协商沟通，针对可优化调整部分，通过设计变更程序，优化设计、制作、生产和安装。BlM汇报根据图纸分别建立参数化土建、幕墙BlM模型，并将模型进行协调整合成”MVD”模型文献，通过BnlRevit软件中打开并进行构造碰撞检查并输出碰撞检查汇报。图5. 2. 1-3塔楼BlM建模（3）通过多专业BIM三维模型碰撞检查（图5.2.1-4）,事前发现设计图纸中存在的问题，包括门窗构件与塔身门窗洞碰撞、幕墙构件与塔身墙体碰撞及预埋件定位等，然后出具幕墙与主体构造碰撞汇报（表5.2.1、图5.2.1-5）及幕墙组件数据分析清单。针对加工制作和施工安装这两个方面，必须实现加工精度和尺寸偏差原则的统一，在空间体玻璃幕墙施工时，首先保证加工精度原则满足异型构造高精度规定，另首先保证施工过程中构件安装尺寸偏差符合异型构造非直角体系日勺特点，真实体现建筑师设计花式幕墙的意图。图5.2.1-4BlM模型整合碰撞(5)根据Blu汇报，工程师提出优化提议。通过BlMReVit软件创立项目模型，完毕工程的各专业碰撞检测，检测幕墙碰撞问题，明确可规避的问题，并以碰撞检测汇报的方式，上报业主、设计单位处理问题。图5.2.1-5塔楼BlM建模MQ2幕墙碰撞点示意表5.2.1幕墙与主体构造碰撞汇报1-碰撞点1；2-碰撞点2：3-碰撞点3：4-碰撞点(6)技术交底：工程技术人员、BlM工程师将BDI建模导出的幕墙组件分析清单，共享给幕墙组件加工单位，同步对操作工人进行技术分析和交底，做到操作工人对异性非垂直构件加工特点和精度原则有深刻的认识，能按空间体幕墙的设计规定进行加工制作，保证异型构件加工的高精度质量规定。(7)构造连接件施工复核：塔楼主体构造分部工程验收后，专业施工人员、工程技术人员用BIM软件的三维立体演示功能，对现场幕墙施工人员进行构件安装的过程演示和模拟作业，提高作业人员的异型构造安装概念体会和施工质量高精度规定In必要认识。运用BlM建模三维空间数据，分析预埋件的!精确性、后锚固件施工与主体构造钢筋的碰撞问题，及时进行调整和修正，并与外脚手架保持合理施工空间，进行塔楼主体构造连接件施工测量放线复核(图5.2.16),保证构造连接件安装施工精确性。图521-6塔楼主体构造连接件施工测量放线2材料准备对施工用原材料、型材、框体、中空玻璃、密封材料，构造连结材料及五金配件等材料进行采购，做到进货、出库有检查。有关材料必须具有质保书与性能试验汇报，严把材料质量关，不合格材料严禁使用。严格按照规范规定进行原材料更检。构件搬运时，不得碰撞和损坏，构件到现场堆放时，应按品种和规格分类堆放在垫木垫板或者专用支架上。3BlM技术辅助幕墙组件精加工1)加工准备(I)BlM工程师将BlM幕墙组件分析清单提供应加工单位，加工单位根据加工流程安排设备和机具。认真校对按清单规定的尺寸及原则对幕墙构件下料尺寸进行调整。(2)加工设备、机具应进行校正，以保证加工精度规定，并且要定期检查。（3）必须检查进场的幕墙构件材料出厂合格证、产地证书，校对其型号、数量、力学性能汇报。（4）必须检查幕墙构件材料表面与否完好，无损伤，剔除有过深刻痕和大面积擦伤之原材，有弯曲变形、破损的构件，应先校正、修正，再选料、下料。2）幕墙组件加工（1）钢构件加工按“放样、号料一下料加工一装配一焊接一校正一除锈、涂装一编号一终检”流程进行。a.放样必须根据BIM建模导出构件清单，查对钢构件原材的几何尺寸偏差程度。b.放样应在平整放样台上进行，并根据BIM建模数据制作三维立体样板，绘制平立面下料图。钢构件制作完毕后，应按照BlM数据清单、施工图、验收规范的规定进行验收。c.号料是熟悉样件所注的多种符号及标识等规定，查对材料牌号及规格、炉批号。复核材料规格及质量品质，根据锯、割等不一样切割规定和对刨、铳加工及J零件，参照BIM建模图形三维详图，预放不一样的切割及加工余量和焊接受缩量。d.按照BIM图形标注，对下料件应号出加工基准线和其他有关标识，并号上冲印等标识。（2）截料（型材框体）加工按“选择加工设备、机具一加工设备、机具校正检查一领料一切割一钻铳处理一包装一复检一入库”流程进行。a.由BlM建模软件导出构件加工尺寸和精度原则，通过数据共享与加工设备、机具联网，校正检查时运用BlM技术的三维立体图形进行详细分析，保证容许偏差符合精度原则。b.型材切割和钻铳处理的加工设备、机具应充足运用BDI技术可视三维效果和高精度数据进行加工作业，实时比对BIM导出H勺构件数据清单。（3）夹胶中空玻璃（图）加工按“选择加工设备、机具一加工设备、机具校正检查一选料一切割下料f磨边一清洗干燥f钢化一均质处理一组装铝框一涂丁基胶一夹胶合片一辑压软化f高压釜成形f检查一贴标一待运装配”流程进行。a.由BlM建模软件导出玻璃加工尺寸和精度原则，通过数据共享与加工设备、机具联网，校正检查时运用BlM技术的三维立体图形进行详细分析，保证容许偏差符合精度原则。b.玻璃切割下料和夹胶中空处理的加工设备、机具应充足运用BlM技术可视三维效果和高精度数据进行加工作业，实时比对BIM导出的构件数据清单。图5.2.1-7异形中空玻璃4组件半成品验收组件加工制作完毕后，应按照设计图构件、BIM数据清单和玻璃幕墙工程质量检查原则JGJT139-2023进行验收，分别进行加工厂验收和施工现场验收。5施工外架准备外围扣件式钢管脚手架为原构造施工时搭设，施工前应进行技术复核原脚手架搭设方案，检查现场脚手架安全性和合用性与否符合规定，扣件松动的进行加固，架体不合用时进行改造。1）运用和改造原脚手架考虑两个使用功能，一是保证屋顶空间体幕墙安装的需要，二是保证施工安全防护的需要，以免反复拆搭架而导致经济损失和不安全隐患。2）脚手架如有重大调整，调整搭设施工方案及设计计算书应经审批后实行。5.2.2BlM技术辅助钢骨架安装1安装施工工艺流程按“施工测量放线一构造连接件清理检查一散件吊装（图）一钢构造安装一避雷系统连接一防火层安装f安装玻璃f灌注密封胶一卫生清理f安装质量检查一合格移交”流程进行。2工艺要点O构造连接件包括预埋件、后锚固件、连接件固定耳板与主龙骨（立柱）角接件（图），使主体构造与幕墙钢构造进行连接。运用BLV建模软件导出的）建筑物精确三维立体模型数据，对幕墙预埋件进行位置偏差进行复核和处理。2）分别测设钢立柱、钢横梁、地锚、玻璃对应纵横分格轴线及标高，形成三维控制网并与BIM三维立体模型相对应。测量精确定位（图）后，将固定耳板焊在预埋件上，规定连接件销轴孔的三维定位精确。3）钢构造安装精度对幕墙安装精度影响较大，因此在钢构造焊接（图）前，应在BTM三维立体模型上碰撞检查，对玻璃缝位置即母座中心线进行空间定位，在现场施工时拉水平向钢卷尺，在钢卷尺上作好定位点，连接点焊接时应采用定位头来控制母座水平间隔、水平标高和与幕墙之间H勺距离，并与BlM建模数据比对，保证三维定位精度符合规定；幕墙避雷系统连接引下线（图）焊接长度必须符合设计规定；焊接件应清除焊渣后涂刷三遍防锈漆（底漆、中漆、面漆）。图522-1立柱吊装图5.2.2-2立柱耳板安装图522-3纵横分格轴线定位校核图522-4钢构件焊接图522-5幕墙立柱避雷引下线连接1立柱：2-横梁；3-避雷引下线连接5.2.3幕墙饰面安装1防火层安装防火板一侧固定在防火隔断横梁上,用拉钉固定,一侧与主体连接用射钉固定，先在横梁上钻孔，同步对照防火板上的孔位钻孔。防火岩棉根据设计图纸规定厚度及现场实测的宽度尺寸进行裁切后，安装于防火板内，安装必须在晴天进行，并可即时封闭，以免被雨水淋湿。2中空玻璃安装（图、图）采用钢构造骨架时，由于型钢没有镶嵌玻璃的凹槽，玻璃框料采用铝合金压块进行固定，用螺钉将玻璃框料与钢骨架连接，框料与立柱之间应留有（1.5-2）mm的缝隙（用泡沫棒填充后耐候硅酮胶填缝），再将玻璃安装在铝框上。1）玻璃与硬性金属之间，应防止直接接触，应在铝框内垫氯丁橡胶垫，不直接搁置，防止玻璃因温度变化引起胀缩导致破坏。胶垫宽度以不超过玻璃厚度为原则，胶垫长度由玻璃质量决定。凹槽两侧注一道防水硅酮密封胶。密封胶要注得均匀、饱满，深度5mm。2）玻璃框体在安装前应对玻璃及四面的铝框进行必要H勺清洁，保证嵌缝用耐候胶能可靠粘结。安装前假如玻璃为镀膜的话，镀膜面应在内。玻璃安装时应注意保护，防止碰撞、操作或跌落。3）玻璃品种、规格与色彩应与设计规定相符，由BIM建模数据导出H勺构件清单进行复核，整幅幕墙玻璃色泽应均匀，玻璃镀膜面应面向室内。4）用于固定玻璃框体的压块或其他连接件，应严格按设计规定、有关规范和BIM建模精度规定执行，严禁少装或不装紧固螺钉。5）每块玻璃框体经初步定位，继而与相邻玻璃框体协调整洁，确定后方可固定和注胶。图5.2.3-1玻璃安装图5.2.3-2异型玻璃安装5.2.4打胶框边玻璃固定注胶将规格合适、质量合格的垫杆填塞到拟注胶缝中，保持垫杆与板块侧面有足够的磨擦力，填塞后垫杆凹入表面距玻璃表面约4MMo选用洁净不脱毛的洗洁布和二甲苯，用“二块抹布法”将拟注缝在注胶前半小时内清洁洁净。粘贴隔离胶纸。胶缝在清洁后半小时内应尽快注胶，超过时间后应重新清洁。刮胶应沿同首先将胶缝括平（或凹面），同步应注意密封的固化时间。密封胶固化后，撕掉隔离胶纸。5.2.5清洁收尾1玻璃表面（非镀膜面）的胶丝迹或其客观存在污物可用刀片刮净，并用中性溶剂洗涤后用清水冲洗洁净。室内镀膜面处清理不得刮擦，可用溶剂、清水进行清洁。2成品保护在玻璃幕墙施工施工过程中及拆除施工外架时应注意成品保护，尤其是对异型非直角框体中空玻璃的保护。5.2.6检查验收幕墙施工完毕后，按建筑装饰装修工程质量验收规范组织内部检查，复核验收合格后，提交给甲方组织验收。5.3劳动力组织根据工期规定，合理安排幕墙施工现场的劳动力。在施工过程中，施工人员要根据设计图规定与本工程的施工次序，科学地安排各工作的劳感人数，做到统一安排、服从指挥、各司其职。表5.3玻璃幕墙工程劳动计划表（工日/10丽2）序号类别单位数量1管理人员人62加工下料工人63组装搬运工人34安装工人55电焊工人26打胶工人47清洁工人48电工人1合计人316材料与设备6.1材料Q345B钢矩形管（250X200X12、200×150×12120120×100×5>120×80×5>120×60×5>60X80X5）、6063-T5/T6铝合金框材、LOW-E夹胶中空钢化防火玻璃、硅酮构造密封胶等。6.2设备表6.2装修机械设备一览表序号设备名称规格型号数量国别或产地备注1交流电焊机ZX5-4002国产焊钢构造2切割机2国产切割铝材3砂轮切割机4001国产切割铝材4电焊机BX3-1602国产焊接5电动玻璃吸盘1国产吸玻璃6手电钻TE-242国产钻孔7台钻SMT-I16Z1国产钻孔8冲击钻博士1国产钻孔9冲击钻DX1-250A2国产钻孔10射钉枪老兵牌国产固定镀锌板11钾钉枪301国产固定镀锌板12门窗碰角机国产制作门窗13手持气动胶枪1国产打胶14空气压缩机ZX5-4001国产压缩空气15手动葫芦1国产吊装面板1水准仪1国产测量标高2经纬仪1国产测量放线7质量控制7.1 质量控制原则施工时，工程质量控制与验收应严格按照现行国标：工程测量规范GB50026.钢构造工程施工规范GB50755、钢构造焊接规范GB50661、钢构造工程施工质量验收规范GB50205、建筑装饰装修工程质量验收规范GB50210及现行行业原则钢构造防火涂料应用技术规范CECS24：1990、建筑幕墙GB/T21086-2023.玻璃幕墙工程技术规范JGJ1022023、金属与石材幕墙工程技术规范JGJ133-2023.玻璃幕墙工程质量检查原则JGJ/T139-2023执行。7.2 质量保证措施材料外加工，采购控制严格执行采购、分包制度，使工程中所有人、机、物的使用均为质量优良，从而保证工程质量。工程所有材料、半成品均应有出厂质量合格证，并按规定进行应试，按规定批量提供试验汇报。根据设计图纸规定优先选用获得GB/T19001-2023质量体系认证的企业的材料或成品。7.2.2 施工过程控制对整个工程进度、质量、安全控制，按人、机、料、法、环五大环节进行全方位全过程的控制，充足运用BlM建模技术应用，从而保证工程质量。1施工进度控制：按照施工组织设计制定的施工进度计划施工，统筹安排劳动力，材料供应，控制关键线路。2施工质量控制：建立完善的玻璃幕墙工程质量控制制度，做好事前、事中、事后控制。铝框对于幕墙斜轴线前后偏差绝对值不不小于2mm,相邻两个铝框前后偏差不不小于1三;玻璃与构件不得直接接触。玻璃四面与构件凹槽底保持一定空隙,每块玻璃下部应设不少于二块弹性垫块,垫块的宽度与槽口的宽度应相似,长度不应不不小于100mm,玻璃两边嵌入量及空隙不可不不小于幕墙加工图纸设计的指定尺寸。材料试验和检查严格执行原材料、半成品的试验和检查制度，控制产品质量以提高工程质量。对检查、检测设备的控制严格执行检测设备的检查制度，以BlM建模技术应用为原则，以保证工程所使用In检测设备、仪器、仪表、测量器H勺精确度和精确度，从而防止因检测设备质量不佳而影响工程质量。工程质量防止控制施工员要提高质量意识，驻守现场和加工厂，察看施工和加工状况，对各环节进行详细审查,严格把好质量关，对通病和易出问题的环节注意防止，同步对即将影响工程质量的原因予以防止。7.2.6 材料与成品保护对材料与半成品的保管、包装、储存、运送做到有方案、有措施、有制度、已完毕的工序项目或分项工程应防止产品在这些环节上出现问题，清除隐患，保证工程质量。内业资料质量记录控制通过对每道工序的自检、互检、交接检和分项工程检查等手段，详细掌握工程质量，做好记录,通过对资料的管理，保证工程质量。在项目技术负责人）勺指导下由项目内业施工员做好质量记录的标识、搜集、编目、归档、保管工作。工程竣工后所有质量记录按工程技术资料档案规定整顿归档。8安全措施所有作业人员必须通过三级安全教育，经考核合格后方可进场作业。8.0.2严格遵守“安全操作规程”，特种作业人员应持证上岗，管理人员不违章指挥，作业人员不违章操作，工人不违反劳动纪律。8.0.3作业前，项目部开展班前安全活动，进行安全技术交底。严格执行安全生产检查制度，定期进行综合检查和不定期专题检查，通过检查，发现隐患，及时整改，杜绝事故。场内挂设醒目的安全标志，安全牌和口号。三牌（安全机构网络、安全领导小组值班制、安全生产责任制）上墙。施工用电采用“三相五线制”三级配电，三级保护，机械设备的接地接零必须安全可靠，设备专人操作，持证上岗，按规定做好一机一闸一保护。现场机械的安全限制装置、吊具等定期检查。当风速到达6级以上时，吊装作业必须停止。做好台风、雷、雨天气前后的防备措施。吊装前再次向吊装人员进行安全教育以及关键部位的安全交底。吊装作业时应划定危险区域，挂设安全标识，加强安全警戒。进入施工现场必须戴安全帽，满堂阶梯式脚手架脚手板必须满铺，高空作业系好安全带，铺设安全平、立网，严禁向上或向下丢抛螺钉、螺帽及其他物品。现场气割、电焊要有专人管理，动火开据动火证，并设专人消防用品，油漆及易燃易爆物品应有专人负责，远离火源，设专库寄存。对施工过程中未固定牢固的构件应加以临时固定，施工过程中严禁乱扔乱抛，每天做到工完场清。工作时严禁穿拖鞋、赤膊，严禁酒后或带病作业。倡导文明待人、文明操作、文明施工。9环境保护措施涂装油漆要合理定位喷枪到构造距离，采用有效措施，减小油漆挥发量。大风天气严禁施工，剩余油漆封闭装桶及铝单板包装膜集中堆放防止污染土壤。施工垃圾要集中堆放，严禁将垃圾随意堆放或抛撒。施工垃圾应由合格消纳单位组织消纳，严禁随意消纳。9.0.3施工现场应设置合格的卫生环境保护设施，严禁随地大小便。施工人员要节省用水，消灭长流水、长明灯现象。使用或维修机械时，应有防滴漏油措施，严禁将机油滴漏于地面，导致污染。废弃的!棉丝（布）等应集中回收，严禁随意丢弃或燃烧处理,严禁在现场随意焚烧任何废弃物和会产生有毒有害气体、烟尘、臭气等物质。焊接、气割、运送、机械等所用气体或油料的纯度应符合有关规定。采用有效措施控制施工过程中的扬尘，现场适量洒水，减少扬尘，对振动的施工机械采用有效措施,减少噪音。10效益分析经济效益通过BIM技术辅助花形空间体幕墙组件的精加工和安装过程H勺质量控制，减少和防止重做返工的概率，进行精确施工，相对于采用老式方式,可缩短工期8%10%,减少成本0.4%2%,获得不错口勺经济效益。10.0.2社会效益本施工措施具有施工全过程精确控制、充足运用BIM建模新技术，操作以便、施工速度快、质量优良、节省工期等长处，符合节能和环境保护规定；施工中未出现过任何安全和质量问题，获得有关方肯定，具有良好的社会效益，值得推广应用。11应用实例本工法成功应用于漳州新一代天气雷达系统工程等3项工程。11.1 漳州新一代天气雷达系统工程工程概况漳州新一代天气雷达系统工程（图ILLl）位于漳州市东山县陈城镇大帽山，建筑面积2126.55m2,建筑高度31.40m,包括了脉冲多普勒天气雷达气象塔楼及配套用房。2023年10月动工，2023年7月30日主体构造竣工，2023年6月竣工。天气雷达塔楼的顶端造型构造采用盛开的水仙花形态玻璃幕墙进行装饰，共采用八橙空间异型明框玻璃幕墙构成水仙花瓣，体现了建筑师意图在建筑物顶端营造盛开水仙花造型所体现的美好意愿。11.1.2 施工状况花形空间体（明框）玻璃幕墙从2023年9月1日开始至12月10日结束；由裙楼幕墙MQ1'、主体7层如下幕墙MQl及7层以上幕墙MQ2分段构成，总面积为896m,最大高度34.6m。幕墙构造为钢构造，主、次龙骨采用Q345B钢管；玻璃采用（6LoW-E+12A+6、8Low-E+12A+8.10+1.52PVB+8Low-E+12A+8）Low-E中空玻璃及夹胶中空钢化防火玻璃；铝合金框材牌号为6063-T5T6o11.1.3 工程评价采用本工法大大提高构件加工制作和现场构件定位的精确性，防止构造碰撞返工，节省工料费、提高施工效率；通过BlM辅助施工管理，施工质量及进度有很大提高；相对于采用老式方式，根据计算，减少不合格率导致的损耗和返修成本，可节省材料和人工费用9.2元tf,玻璃幕墙约896m1,合计节省造价（896m'X9.2元m'=）8243元，原计划工期120天，实际工期100天，比计划提前20天，减少项目部的成本，受到建设各方的好评，工程质量符合规范和协议规定，保证了建筑师美好意景的实现。该建筑物外形就像一朵水仙花（漳州市市花），绽放在漂亮的东山半岛海湾大帽山上，与挺立着的风电塔遥相呼应，在海风中摇曳多姿，笑迎八方来客，成为地标性建筑。图ILLl漳州市新一代天气雷达系统工程11.2 龙岩世纪钟楼工程工程概况该工程位于龙岩市新罗区莲花公园天马山山顶上,世纪钟楼框架构造，高32.47米，七层，建筑面积611平方米，楼身正八角形呈莲花状，最大直径10米，顶部三层为不上人挑檐，铺设古铜色琉璃瓦，原主体工程2023年10月1日动工，2023年5月31日竣工。后期钟楼楼身由涂料外墙改为莲花花形玻璃幕墙（6L0W-E+12A+6,面积523m2）装饰，2023年11月10日动工，2023年1月08日竣工，夜晚在装饰灯的映衬下，如闪闪发光的宝莲灯点亮了星空，成为岩城新景。11.2.2工程评价采用本工法大大提高构件加工制作和现场构件定位的精确性，防止构造碰撞返工，节省工料费、提高施工效率；通过BlM建模技术应用的严格管理，施工质量及施工进度有很大提高；相对于采用老式方式，减少不合格率导致的损耗和返修成本，玻璃幕墙约52311原计划工期90天，实际工期83天，比计划提前7天，可节省材料和人工费用10.3元m合计节省造价(532nTX10.3元/行=)5480元。图11.2龙岩世纪钟楼工程11.3 佰翔京华中心主体工程工程概况本工程位于龙岩市龙岩大道以东、西陂路以北、登高西路以南,总建筑面积204544.17平方米,由办公塔楼高149m、35层；酒店塔楼高174m、40层：22m高商场裙房构成；幕墙采用夹胶钢化玻璃(8+0.76PVB+8)及(6L0W-E+12A+6)LOW-E中空均质玻璃，造型为蝴蝶兰花形幕墙，面积约83526m1；2023年2月20日幕墙动工，至2023年9月1日竣工，成为岩城新地标。11.3.2工程评价采用本工法大大提高构件加工制作和现场构件定位的精确性，防止构造碰撞返工，节省工料费、提高施工效率；通过BIM建模技术应用的严格管理，施工质量及施工进度有很大提高；施工玻璃幕墙约8352611r,相对于采用老式方式，原计划工期180天，实际工期163天，比计划提前17天，根据计算，减少不合格率导致的损耗和返修成本，可节省材料和人工费用2.5元/肝，合计节省造价(8352611f乂2.5元/1=)334104元。图11.3佰翔京华中心工程
