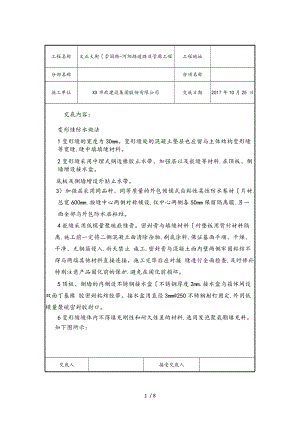

工程名称文正大街崇因路-河阳路道路及管廊工程工程地址分部名称分项名称施工单位XX市政建设集团股份有限公司交底日期2017年10月25 日交底内容：变形缝防水做法 1变形缝的宽度为30mm。变形缝处的混凝土垫层也应留与主体结构变形缝等宽缝.缝中填填缝材料。 2变形缝采用中埋式钢边橡胶止水带、加强层以及嵌缝等材料.在顶板、侧墙增设接水盒。底板及侧墙增设外贴止水带。 3） 加强层采用同品种、同等质量的外包预铺式自粘性柔性防水卷材片材.总宽600mm.按缝中心两侧对称铺设.仅中心两侧各50mm保留隔离膜.另一面全部与外包防水层粘结。 4嵌缝采用低模量聚硫嵌缝膏。密封膏与填缝材料衬垫板用背衬材料隔离.施工前一定将二侧混凝土面清除杂物.刷底涂料.保证基面平顺、干燥、干净、无钢筋侵入.雨天禁止 施工.密封膏与混凝土面内壁两侧牢固粘结不得与两端其他材料直接连接。施工完毕后应对接 缝进行全面检查.及时修补.特别注意产品固化前的保护.避免在固化前损坏。5顶板、侧墙的内侧设不锈钢接水盒不锈钢厚度2mm.接水盒与箱体间设双面丁基橡 胶密封粘结胶带。接水盒用直径3mm250不锈钢射钉固定.外用低模量聚硫密封胶封口。6变形缝缝体内不得填充刚性和耐久性差的材料.选用发泡聚氨酯填充料。 如下图所示：交底人接受交底人工程名称文正大街崇因路-河阳路道路及管廊工程工程地址分部名称分项名称施工单位XX市政建设集团股份有限公司交底日期年 月 日交底人接受交底人工程名称文正大街崇因路-河阳路道路及管廊工程工程地址分部名称防水工程分项名称变形缝、施工缝施工单位XX市政建设集团股份有限公司交底日期年 月 日交底人接受交底人工程名称文正大街崇因路-河阳路道路及管廊工程工程地址分部名称分项名称施工单位XX市政建设集团股份有限公司交底日期年 月 日2施工缝防水做法 1按施工顺序和施工工艺应设纵向施工缝和横向施工缝.但原则上尽量减少施工缝的设置。纵向施工缝设置位置详见图纸和有关说明。环向施工缝间距宜为15m左右.施工单位可根据施 工组织设计及自行成熟的施工工艺进行调整。2施工缝均采用预埋中埋式钢板橡胶丁基橡胶腻子止水条和缓膨型遇水膨胀止水胶方法进行防水处理。钢板两侧设有预留孔.孔的间距250mm.两侧错开布置.采用铁丝固定在结构的钢筋上.固定应牢固、可靠.不得出现扭曲、变形等现象。 交底人接受交底人工程名称文正大街崇因路-河阳路道路及管廊工程工程地址分部名称分项名称施工单位XX市政建设集团股份有限公司交底日期年 月 日3） 遇水膨胀止水胶应具有一定的膨胀性能.属不定型产品.挤出后固化成型.成型后的宽度为10mm.高度为10mm.高宽度误差不大于-2mm.采用专用注胶器均匀挤出粘结在施工缝表面。4） 粘贴止水胶的施工缝表面需要先凿毛.将疏松、起皮、浮灰等凿除并清理干净.使施工缝表面坚实、基本平整、干燥、无污物。施工缝表面须铺设净浆或涂刷混凝土界面处理剂。5） 止水胶与基面间需粘结紧密、牢固.粘结完毕后.应尽量避免雨天和施工过程中遇水.否则提前膨胀会导致止水能力下降。已膨胀的部分应割除并重新粘贴止水胶。 6） 浇筑施工缝部位的混凝土时.应进行充分的振捣.保证施工缝两侧的混凝土密实。振捣时振捣棒不得触及止水条。如图所示交底人接受交底人工程名称文正大街崇因路-河阳路道路及管廊工程工程地址分部名称分项名称施工单位XX市政建设集团股份有限公司交底日期2017年10月25 日交底内容：交底人接受交底人工程名称文正大街崇因路-河阳路道路及管廊工程工程地址分部名称分项名称施工单位XX市政建设集团股份有限公司交底日期2017年10月25 日交底内容：3穿墙管防水做法穿墙管线采用柔性防水套管。 1） 柔性防水套管尺寸应与穿墙管尺寸配套.其细部尺寸详见给排水标准图集02S404防水套管。柔性防水套管施工时应将图中迎水面翼盘改为嵌在混凝土内.使其外表面与混凝土外 表面为同一平面.套管两端临时封堵.防止浇筑混凝土时跑浆流入套管内。 交底人接受交底人工程名称文正大街崇因路-河阳路道路及管廊工程工程地址分部名称分项名称施工单位XX市政建设集团股份有限公司交底日期2017年10月25 日交底内容：2） 柔性防水套管在迎水面的外包柔性防水层隔离膜不能撕去.待安装穿墙管线时.将预埋 套管断面范围内外包柔性防水层割掉.周围用密封膏封闭。用外包预铺柔性防水连接层将外包 防水层和穿墙管粘结.并用2mm不锈钢丝缠绕.再用预铺柔性防水连接层长200mm将穿墙连接封闭.封口用封膏封闭。如图所示：交底人接受交底人8 / 8
