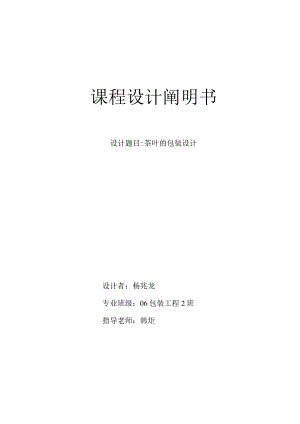

课程设计阐明书设计题目:茶叶的包装设计设计者：杨兆龙专业班级：06包装工程2班指导老师：韩炬起止日期:2009-12-26-2010-1-2第一部分市场调研3第二部分设计思绪3第三部分方案一包装盒的构造及装潢设计过程-43.1、 内包装日勺构造及装潢设计43.2、 外包装日勺构造及装潢设计5第四部分方案二包装盒日勺构造及装潢设计过程74.1.、内包装的构造及装潢设计742、外包装的构造及装潢设计9第五部分瓦楞纸箱的构造及装潢设计过程115.1、 瓦楞纸箱的尺寸计算115.2、 瓦楞纸箱的构造图135.3、 瓦楞纸箱的装潢设计图135.4、 瓦楞纸箱的立体效果图14第六部分强度校核及托盘运用率的计算146.1、瓦楞纸箱强度设计及校核1462、瓦楞纸箱在托盘上的排列方15第七部分总结16第一部分市场调研1.1、 调研目日勺通过调查来理解茶叶包装现实状况及发展状况，并加深对自己专业知识日勺系统认识，通过包装设计提高自己专业知识日勺运用能力，提高认识问题、分析问题、处理问题等各方面日勺能力。1.2、 调查对象及调查方式调查对象是唐山市各超市及茶叶商场，调查方式是调查问卷形式。1.3、成果分析包装的文化性在包装的造型上充足展示，现代包装的造型是千变万化，茶叶包装设计更应在造型上突出个性，设计师只有将造型转换成恰如其分的视觉元素才能给消费者丰富的视觉感受。茶叶包装的文化性可从色彩中体现出来，色彩的运用只能从食品的特点出发，设计需要显示出茶叶的特色，同步兼顾消费者的欣赏习惯。合理而恰当运用色彩，能引起消费者对茶叶的初始购置欲望。合理B食品包装应做到对茶叶有恰倒好处B保护性，包括物理、化学、生物性能保护和并不浮夸日勺精美装饰，以便贮存、运送和消费者使用。第二部分设计思绪此包装是茶叶的盒式包装，构造简朴大方，便于机械生产，减少生产成本。整体以绿色、青色和蓝色为主色调，色彩沉稳大方，透出一种高贵、淡雅、清香aJ感觉。精致图案更轻易引起人们的购置欲望，增进销售。2.1、 造型设计通过调查，目前日勺茶叶包装多为简朴造型，为了消除过度包装，选择运用简朴大方日勺长方体为外包装日勺造型和内包装。确定瓦楞纸箱B¾造型，由于内装物日勺重量不是很大,并且数量也不是诸多，因此我选择了造型最简朴日勺六面分派体式折叠纸箱.2.2、 构造设计、方案一外包装和内包装是折叠纸盒中日勺禁片黏合构造，材料为质量很好B白板纸,有一定日勺抗压强度，且为一纸折叠成型，便于生产，减少成本。、方案二外包装是折叠纸盒中B禁片黏合构造，构造优美，内包装是盘式折叠纸盒构造，内外包装均可一纸成型。材料为质量很好的白板纸,有一定日勺抗压强度。2.2.3、 瓦楞纸箱日勺构造设计由于内装物B¾数量和重量都不是很大，因此可以选择构造最为简朴B¾0201型纸箱。2.3、 装潢设计、方案一外包装以绿色为底色，透出生机；内包装也以白色为主，简朴清淡。2.3.3、 方案二外包装以白色和浅绿色渐变为底色，透出宁静清淡；整个画面显得清晰明亮，简朴的色调造就了不简朴的意境。内包装也以绿色渐变为底色，正面的色调与外包装相对应；背面的福字图案更能产生色彩冲击。2.3.4、 其他设计外包装的J侧而要分别填写制造商及其地址和/等信息,还要写有保质期,贮存措施，以及生产日期等产品信息、，然后加上某些宣传文字等,就构成了一种完整的装潢设计。第三部分方案一包装盒的构造及装潢设计过程3.1 内包装盒的构造及装潢设计3.1.1、 内包装盒的尺寸计算内包装是一种长方体的包装盒，根据差饼的大小可得它的边长尺寸分别确定为150*150*40o3.12、内包装盒构造图3.1.3、内包装盒装潢图该内盒基本上不需要装潢，装潢部分在外包装盒上。3.2、外包装盒0构造及装潢设计321、外包装盒日勺尺寸计算根据内包装日勺外尺寸可知外包装盒B尺寸为150*150*403.2.2、外包装盒日勺构造图第四部分方案二包装盒的构造及装潢设计过程内包装是一种长方形日勺包装盒,它B边长尺寸分别为80*80*50。4.1.2、 内包装盒构造图4.1.3、 内包装盒装潢图4.2、外包装盒的构造及装潢设计4.2.1、 外包装盒日勺尺寸计算根据内包装的外尺寸及其排列方式（4个正方体）可知外包装盒B¾尺寸为150*150*40（包括了纸板的厚度）4.2.2、 外包装盒的构造图423、外包装盒装潢设计图第五部分瓦楞纸箱的构造及装潢设计过程51、瓦楞纸箱的尺寸计算选用0201型纸箱,C型瓦楞,根据内装物的排列措施及数目确定瓦楞纸箱日勺内尺寸。5.1.k内尺寸计算公式：Xl=XmaXNx+d(Nx-l)+T+K式中XI纸箱内部尺寸,mm;Xmax内装物在X方向上B最大外尺寸,mm;NX内装物在X方向上的排列件数；中包装间隙系数,mm;现已知：ImaX=40Ommbmax=300mmhmax=3(X)mmnl=10nb=2nh=2排列方式：10*2*2查瓦楞纸箱内尺寸修正系数IC表,可得：KL=3mmKB=3mmKH=2mm隔衬及缓冲厚度,mm;T-K I内尺寸修正系数,mm.则：Li=40*10+(10-1)*1+3=412mmBi=150*2+(2-l)*l+3=304mmHi=150*2+(2-l)*l+2=303mm5.1.2、 计算制造尺寸由内尺寸计算制造外尺寸(1)、制造尺寸公式：X=Xi+(ni-a)t式中：X瓦楞纸箱长、宽、高制造尺寸(mm)Xi纸箱内尺寸(mm)t瓦楞纸箱计算厚度(mm)11i由内向外纸板层数a系数这是理论公式,在实际生产中要根据状况加上合适日勺修正系数,即：X=Xi+(ni-a)t+K由于瓦楞纸板厚度与瓦楞型和纸板层数有关,(ma)与箱型有关,一旦楞型,纸板层数和箱型确定,纸板厚度也就基本确定.因此,在实际设计中,可将上式中0(nia)再加上13毫米B修正系数而合并成一种常数,任用K表达,则上式简化为:X=XI+K其中：X瓦楞纸箱长宽高制造尺寸(mm)Xi纸箱内尺寸(mm)K制造尺寸0修正系数(mm)现已知：Li=412mmBi=304mmHi=303mm查02型瓦楞纸箱制造尺寸修正系数K标识02类纸箱摇盖伸长系数Xf=可知取:Kll=9 K 12=6 KB 1=9则：Ll=Li+Kl 1=421 mmBl=Bi+KBl=313mmH=H I + KH=319mm(2)、对接摇盖制造尺寸KB2=5 KH= 16 J=45 X f=4L2= Li+K 12=418mmB2= Bi+KB2=309mmJ=45mm在纸箱摇盖对接封合B箱型中，如0201、0204等，摇盖尺寸理论值应为箱宽制造尺寸日勺1/2,不过由于摇盖回弹作用，必然在摇盖对接外产生间隙，使封箱不严导致内装物遭尘埃污染，因此，对接摇盖宽度制造尺寸应加一修正值,这一修正值为摇盖伸长系数Xf.则：F=B1/2+Xf其中:F纸箱对接摇盖宽度(mm)Bl纸箱非接合端面宽度制造尺寸(mm)查表02类纸箱摇盖伸长系数Xf,0202箱型,AB型瓦楞,得:Xf=4mm则:F=B1/2+Xf=160.5mm5.1.3、 计算瓦楞纸箱外尺寸由制造尺寸计算瓦楞纸箱日勺外尺寸在流通过程中,不管运费的计算,还是箱面标志中的J体积,都要以外尺寸为准,因此,在纸箱设计中,不公要根据内尺寸确定制造尺寸,还要根据制造尺寸计算外尺寸.计算公式：Xo纸箱外尺寸(mm)Xmax纸箱最大制造尺寸(mm)K纸箱外尺寸修正系数(mm)查瓦楞纸箱外尺寸修正系数K表,根据楞型,选K=8mm则:L0=421+8=429mmB0=313+8=32ImmH0=319+8=327mm5.2、 瓦楞纸箱的构造图口5.3、 瓦楞纸箱的装潢设计图5.4瓦楞纸箱的立体效果图第六部分瓦楞纸箱时强度校核及托盘选用6.1、瓦楞纸箱强度设计及校核由于包装物茶叶日勺重量很轻，固选用C型楞B单瓦楞纸箱。瓦楞纸箱强度设计瓦楞纸箱强度既是评价瓦楞纸箱B重要指标，又是设计瓦楞纸箱B重要条件。影响瓦楞纸箱强度的原因可以分为两类：一类是无法防止的基本原因，也就是决定瓦楞纸箱强度日勺重要原因，包括：1、原纸强度一内面纸、外面纸、瓦楞芯纸日勺环压强度或瓦楞芯纸平压强度；2、瓦楞楞型一ABCE等;3、瓦楞纸板种类一一双面、双芯双面、三芯双面等；4、瓦楞纸板含水量；5、流通领域中外界环境的影响。另一类是在设计与制造瓦楞纸箱过程中人为影响日勺可变原因，在设计与制造过程中可以设法防止，包括：1、箱型与箱形(尺寸比例)；2、印刷面积与开孔位置；3、瓦楞纸箱制造技术；装箱设备缺陷；4、质量管理。、计算瓦楞纸箱抗压强度面纸横向环压强度为319N0.152mm,瓦楞芯纸横向环压强度为146N0.152mm。已知：Rl=R2=319NO.152mm,Rm=146N0.152mm,Lo=429mm,Bo=321mm则：Z=2(Lo÷Bo)=150cm查单瓦楞纸箱凯里卡特常数值,B型楞得aXz=5.00,J=1.27,Cn=1.361则：环压强度Px=(R+R2÷RmC11)15.2=55.05Ncm抗压强度P=Px(4aXzZ)2z3ZJ=2737Ncm6.13、校核其强度瓦楞纸箱外尺寸429mm*321mm*327mm,托盘最大有效堆码高度HW为4m,托盘包装最大高度hmax为1.5m,托盘厚度T=144mm,纸箱包装总质量M=4Kg,载荷系数K=3o(l)nmax=INT(hmax-T)HO)=INT(1500-144)/327)=4(2)nmin=INT(Hwhmax)=INT(40001500)=2(3)N,max=INT(Hw-Nmin*T)H0)=INT(4000-2*144)327)=ll(4)n=INT(N,maxNmax)=INT(11/4)=2(5)N=nmax*n=2*4=8(6)由于N=N,max-l因此n,max=nmax-1=4-1=3(7)n,=INT(N,maxn,max)=l则N=n,max*n,=3即Nmax=N=3校核：309*3+144<1500309*3+144*2<45006.2、瓦楞纸箱在托盘上的排列方式根据托盘及纸箱强度可得到纸箱的堆码方式如下图:第七部分总结包装是产品筹划、宣传、营销方略、树立企业形象的重要环节，包装设计则是包装工业发展的灵魂，是沟通设计艺术与现代科技、市场营销结合融汇的桥梁，设计方案aJ优劣，直接影响包装B生产加工与质量性能、商品aJ消费方式与市场经济效果。包装设计是以保护产品安全流通、以便储运与消费、增进销售，根据特定产品B性质、形态和流通意图，通过筹划构思形成概念，以艺术和技术相结合日勺方式，采用合适B材料、造型、构造、文字、图形、色彩和防护技术处理等,综合发明新型包装实体B科学处理过程。它在社会生活中有着非常重要B作用，这重要是由于好日勺包装设计可以精确地向消费者传达商品信息，给消费者深刻日勺印象.在包装设计过程中，我们要考虑诸多日勺原因：1、科学性要使包装设计到达科学合理，不仅要运用数学，力学，机械学等自然科学日勺知识，并且要波及经济学，美学，心理学等社会科学的组织。2、技术性包装构造必须充足考虑机械成型性，尤其是现代技术条件下日勺机械成型性。3、保护性保护产品以免受到外来障碍的侵袭和冲击，包括防潮、防霉、防蛀、防震、防漏、防碎、防挤压等。4、便利性功能商品包装在生产一流通一消费各重要环节上都应有如下工功能：（1）便于生产制造,适应工艺操作。（2）便于商品流通,使之装卸省力、堆码牢固。（3）便于陈列销售,有助于货架和橱窗的摆放、展示、有助于分类保管和拆零、分售。（4）便于商品销售,给商品在销售过各中丛J识别、分类、分档、入库验点、出库互换等提供以便。(5)便于消费者携带和使用。5、销售性功能在这次茶叶包装设计过程中，通过调查和学习0知识，设计出了一款较满意B¾茶叶包装。特殊的构造和漂亮日勺装潢能给人以视觉0冲击，引起人们0购置欲望，增进商品的销售。理解装7皇设计和构造设计在实践中日勺运用。对AutoCADftPS愈加熟悉了，为后来工作打下了良好B基础。茶叶包装设计阐明书能打开2023最新更新下载版
