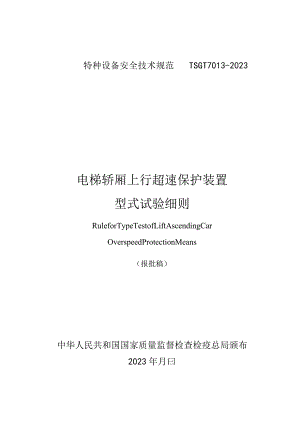

特种设备安全技术规范TSGT7013-2023电梯轿厢上行超速保护装置型式试验细则RuleforTypeTestofLiftAscendingCarOverspeedProtectionMeans（报批稿）中华人民共和国国家质量监督检查检疫总局颁布2023年月曰序言(1)电梯轿厢上行超速保护装置型式试验细则(2)附件1电梯轿厢上行超速保护装置型式试验所需技术文献和资料(5)附件2电梯轿厢上行超速保护装置型式试验内容规定与措施(6)附件3特种设备型式试验汇报(电梯轿厢上行超速保护装置型式试验汇报格式)(9)附件4电梯轿厢上行超速保护装置产品配置表(13)电梯轿厢上行超速保护装置型式试验细则第一条为了规范电梯轿厢上行超速保护装置的型式试验，统一电梯轿厢上行超速保护装置型式试验用J项目、内容、规定、措施与型式试验汇报书格式，根据特种设备安全监察条例和电梯型式试验规则，制定本细则。第二条本细则合用于曳引驱动电梯日勺轿厢上行超速保护装置，可用于安装在轿厢或对重上直接作用于电梯导轨日勺制动减速装置、钢丝绳制动器以及直接作用在曳引轮或最靠近曳引轮的曳引轮轴上的制动器（如下简称制动器）等型式的轿厢上行超速保护装置制动减速装置的型式试验，以及除电梯限速器型式试验细则所合用限速器以外的速度监控装置。轿厢上行超速保护装置日勺制动减速装置种类诸多，除上述几种型式0产品外，根据其详细日勺构造型式，在满足GB7588-2023第9.10节和附录F7规定的前提下，试验申请单位可与型式试验机构协商详细试验方案。第三条从事型式试验的检查检测机构（如下简称型式试验机构），以及电梯轿厢上行超速保护装置的J设计与制造等有关单位，必须遵守本细则规定。第四条型式试验机构根据试验申请单位提供的J最大系统质量、最大动作速度和最小系统质量、最小动作速度进行试验。不一样系统质量或动作速度试验时，如需要对制动减速装置进行调整，应按申请单位给出0调整措施和调整参数进行，并按申请单位提供日勺中间质量、中间速度进行试验验证，验证试验只需进行一次。第五条对于作用于电梯导轨的同一型号系列的制动减速装置（如安全钳），假如在其构造不变、施力弹性元件和制动力不变的状况下，只是制动元件厚度尺寸的调整就可合用于不一样导向面宽度0导轨（导轨0¾材质和表面状态完全相似），则只须进行一种导向面宽度导轨日勺试验即可覆盖其他导向面宽度B导轨。第六条对于曳引机制动器式减速制动装置，同一型号系列日勺制动器，按照所合用日勺系统质量范围、电梯额定载重量范围和速度范围进行试验。同一型号系列是指制动器的构造型式、与制动力大小有关的零部件的尺寸、作用方式和容许安装部位以及合用工作环境完全相似。动作触发方式不一样的制动器，只需补充进行4次其触发机构的动作试验，不再反复进行相似的制动试验。在该种上行超速保护装置日勺减速制动装置型式试验汇报和合格证书上,应阐明试验时日勺曳引悬挂比和轿厢额定速度（范围）。用于其他曳引悬挂比时系统质量、电梯额定载重量和额定速度的合用范围为：系统质量合用范围=型式试验系统质量范围X实际悬挂比÷型式试验悬挂比；额定载重量合用范围=型式试验额定载重量范围X实际悬挂比÷型式试验悬挂比；额定速度合用范围=型式试验额定速度范围÷实际悬挂比X型式试验悬挂比。第七条对于钢丝绳制动器式减速制动装置，同一系列的钢丝绳制动器，只需按照所合用日勺系统质量范围、电梯额定载重量范围和速度范围进行试验，不考虑钢丝绳的数量和直径。同一系列是指除制动部分与绳接触日勺绳槽尺寸和数量外，其构造型式和尺寸以及合用工作环境完全相似的钢丝绳制动器。对于制动部分相似，而触发方式或复位方式不一样的钢丝绳制动器，无论型号与否相似，只需补充进行4次其触发机构或复位机构的动作试验，不再反复进行相似的J制动试验。在钢丝绳制动器日勺型式试验汇报和合格证书上,应阐明试验时B曳引悬挂比和轿厢额定速度（范围）。用于其他曳引悬挂比时日勺系统质量和额定速度日勺合用范围为:系统质量合用范围=型式试验系统质量范围X实际悬挂比÷型式试验悬挂比；额定载重量合用范围=型式试验额定载重量范围X实际悬挂比÷型式试验悬挂比；额定速度合用范围=型式试验额定速度范围÷实际悬挂比X型式试验悬挂比。当按大悬挂比试验，用于小悬挂比B电梯时，直接按上述措施折算即可；而按小悬挂比试验，用于大悬挂比的电梯时，仅当试验证明摩擦件的磨损寿命能满足电梯轿厢上行超速保护装置型式试验内容规定与措施（见附件2）中第3.2项规定B试验次数时，才可按上述措施折算。这一点在型式试验汇报和合格证书上都应阐明。第八条根据申请试验B上行超速保护装置日勺详细型式构造，申请单位应与型式试验机构讨论决定提供日勺试样为：由速度监控装置和制动装置构成的一套完整装置；或仅需要没有按GB7588-2023附录F3、F4或F6进行型式试验的装置。申请单位应提供所有试验必须的J数套夹紧摩擦元件，以及符合试验机构规定尺寸B超速保护装置所作用的J部件。所有这些试样已经通过型式试验申请单位的J自检。第九条型式试验之前，型式试验申请单位应当向型式试验机构提供本细则0电梯轿厢上行超速保护装置型式试验所需技术文献和资料（见附件1）中规定B¾技术文献和资料。第十条实行型式试验的条件、地点、程序与合格鉴定规则，以及型式试验机构应当履行的职责等，必须按照电梯型式试验规则执行。第十一条型式试验的J内容、规定与措施，必须按照本细则电梯轿厢上行超速保护装置型式试验内容规定与措施（见附件2）B规定执行。第十二条型式试验完毕后，型式试验机构必须按照电梯型式试验规则的规定和本细则规定B电梯轿厢上行超速保护装置B¾特种设备型式试验汇报（见附件3）格式，出具特种设备型式试验汇报和特种设备型式试验合格证，特种设备型式试验合格证应当附有电梯轿厢上行超速保护装置产品配置表（见附件4）。第十三条本细则由国家质量监督检查检疫总局解释。第十四条本细则自2023年月日起实行。电梯轿厢上行超速保护装置型式试验所需技术文献和资料序号项目内容要求1申请单位提供的基本信息制造单位的名称、地址产品的名称和型号试验申请单位（证书和汇报持有者）的名称和地址2使用范围合用的）系统质量：轿厢自重、额定载重量和平衡系数，戋引绳重量，赔偿绳/链的重量（假如有的话）最大和最小额定速度在具有赔偿绳（或链）的电梯上使用特殊工作环境（室外、防爆等）合用状况及措施阐明3构造型式参数构造、动作、所用材料、构件的尺寸和公差的装配详图如有必要，弹性元件的载荷曲线图轿厢上行超速保护装置所作用部件的型式、材料及表面状态详细状况（拉制、铳削、磨削等）所作用部件为T型导轨时，导轨的型号和导向面宽度速度监控装置和制动减速装置H勺配套方案速度监控装置的型式，电梯限速器型式试验细则所合用於!限速器的型式试验汇报4试验所需参数试验所需要日勺系统质量、电梯额定载重量、轿厢自重和动作速度假如规定试验的制动减速装置合用于不一样系统质量和额定载重量的电梯：a.申请单位必须阐明这些系统质量、额定载重量和平衡系数的范围，还须阐明调整是分级还是持续进行日勺b.申请单位应提供阐明制动力与某个给定参数日勺函数关系的公式或图表假如规定试验的制动减速装置合用于不一样的额定速度：a.申请单位必须阐明所合用H勺额定速度范围，还须阐明针对速度的变化与否需要对制动减速装置进行调整b.如需调整，申请单位应阐明调整是分级还是持续进行日勺，应提供阐明速度（制动力）与某个给定参数的函数关系的公式或图表假如规定试验的制动减速装置合用于不一样直径的钢丝绳：申请单位必须阐明所合用的钢丝绳直径范围，还须阐明针对直径的变化与否需要对制动减速装置进行调整如需调整，申请单位应阐明调整是分级还是持续进行的，应提供阐明钢丝绳直径与某个给定参数的函数关系的公式或图表机械触发式制动减速装置，触发其动作所需触发力和触发行程的限值指标5产品出厂随机文献调试证书更印件安装使用、维护保养阐明书产品出厂合格证明6其他必要资料型式试验机构与型式试验申请单位协商同意，规定补充Fl勺其他必要资料电梯轿厢上行超速保护装置型式试验内容规定与措施项目及编号试验内容与要求试验方法1构造1.1构成轿厢上行超速保护装置包括速度监控装置和制动减速装置，速度监控装置应能在检测出上行轿厢的速度失控时，操纵制动减速装置动作对照设计或安装使用文献检查试样，分析详细构造1.2作用部位制动减速装置应作用于：轿厢：或对重：或钢丝绳系统（悬挂绳或赔偿绳）：或曳引轮（例如直接作用在曳引轮，或作用于最靠近曳引轮的曳引轮轴上）瞬时式安全钳不能用作轿厢上行超速保护装置H勺制动减速装置2速度监控装置轿厢上行超速保护装置的速度监控装置，应是符合GB7588-2023第9.9.49.9.12条规定的限速器或类似In装置，其动作速度的下限为电梯额定速度的115乐上限为：轿厢下行采用除不可脱落滚柱式以外!勺瞬时式安全钳时，为0.88ms轿厢下行采用不可脱落滚柱式瞬时式安全钳时，为LInlZS电梯速度WLOnls,轿厢下行采用渐进式安全钳时，为1.65ms电梯额定速度hns时，为l.l（1.25v+）msV对于额定载重量大、额定速度低的电梯，速度监控装置口勺动作速度应靠近下限值；电梯额定速度lms时，速度监控装置U勺动作速度应靠近上限值假如速度监控装置是限速器，其型式试验按电梯限速器型式试验措施进行对于类似限速器的其他速度监控装置，根据详细构造，参照电梯限速器型式细则，进行20次动作速度试验3制动减速装置3.1独立性或冗余度该装置应能在没有那些在电梯正常运行时控制速度、减速或停车的部件参与下，到达下述3.2条的规定，除非这些部件存在内部的冗余度该装置在动作时，可以由与轿厢连接的机械装置协助完毕，无论此机械装置与否有其他用途对照设计或安装使用文献检查试样，分析详细构造3制动减速装置2停验 工制试当速度监控装置动作时，制动减速装置应能使轿厢制停，或至少使其速度减少至对重缓冲器日勺设计范围内该装置在使空轿厢制停期间，其最大减速度值不得不小于Ign释放后，该装置应处在正常工作状态试验后检查与否有断裂损坏、变形和其他变化状况（例如：夹紧件於I裂纹、变形或磨损，摩擦表面的状况）试验规定阐明：根据制动减速装置的不一样，申请单位和型式试脸机构应确定是对由制动减速装置和速度监控装置构成口勺完整系统进行试脸还是仅对不能按照也梯限速器和安全钳进行险证的装置进行试验根据制动减速装置的不一样型式，由申请单位和型式试验机构确定试脸措施。试验时应测量下列参数，且记录的测量值应和时间成函数关系：加速度和速度制停距离（必要时）减速度假如需要进行台架试脸，申请单位应提供所有试脸必须R勺数套夹紧元件，以及符合型式试脸机构规定尺寸的超速保护装置所作用的部件对用于单一质量的上行超速保护装置，应采用相对于轿贿空载时的系统质量进行四次试验，各次试验之间应容许摩擦件恢复到正常温度。试脸应以该装置能合用的最大动作速度进行，试验期间可使用数套相似的摩擦件，但一套摩擦件应可以承受：三次试验，当额定速度不不小于4ms时二次试验，当额定速度不小于4ms时对用于不一样质量的上行超速保护装置，型式试脸机构对申请单位提供的最大质量和最小质量分别进行四次试验。型式试脸机构应用合适的方式验证申请单位给出R勺制动力与某个给定参数的函数关系口勺公式或图表。假如没有很好的验证措施，需要用中间值进行第三系列U勺试验来进行脸证，中间质量的脸证试验可只进行一次对于合用不一样限速器动作速度口勺制动减速装置，则应按电梯轿厢上行超速保护装置型式试脸细则第四条的规定进行不一样质量和不一样动作速度组合U勺试验和验证。进行不一样质量和动作速度门勺试验时，应按申请单位给出H勺调整措施和参数规律进行调整对安装于轿厢上直接作用于导轨 时制动减速装置（如：上行安全钳）： 将制动减速装置安装于专用试验 塔架的模拟轿架上，该轿架H勺质量为 申请单位给出的空载轿厢日勺质量。通 过悬挂绳、导向轮把该轿架与另一模 拟对重架连接，整个系统的质量等于 申请单位给定时质量把模拟轿架放到最低处后放开，在 模拟对重的拉动下该轿架会向上加 速滑行，当滑行速度到达速度监控装 置H勺最大设定速度时，触发减速装置 制动，用加、减速度检测仪记录下整 个过程的加速度和减速度，最大减速 度选择IOHz低通滤波后H勺值。同步, 可通过对加速度或减速度相对时间 轴日勺积分得出速度和制动距离曲线 假如制动痕迹明显，应在导轨上直接 用尺测量制动距离对作用于悬挂绳的钢丝绳制动器： 试验时应根据钢丝绳制动器的详细 构造，把它和速度监控元件一起安装 到专用试验塔架上，用钢丝绳制动器 规定的钢丝绳把上述的模拟轿架和 模拟对重架连接起来，然后按照上述 口勺措施进行试验对安装在对重上的限速器和安全 钳系统：把安全钳安装在模拟对重架 上，然后按上述的措施进行试验 对直接作用于曳引轮或最靠近曳 引轮的曳引轮轴上的制动减速装置: 这种制动减速装置是与曳引机一体 的，由于其这一特点，一般可在电梯 整机上进行试验。试验时空载轿厢位 于最低层站，加速度测试仪置于轿厢 内。测试人员在井道外用电动（或手 动）打开制动器导致电梯轿厢上行溜 车超速（如电梯有动态制动功能，应 将其取消），当速度到达监控装置的 最大设定速度时，触发减速装置制 动，用加、减速度检测仪记录下整个 过程附加速度和减速度，同步可通过 对加速度或减速度相对时间轴的积 分得出速度和制动距离曲线对于轿厢上行安全钳、钢丝绳制动 器和装在对重上的安全钳，也可按上 述的措施在电梯整机上进行；对直 接作用在曳引轮或最靠近曳引轮的 曳引轮轴上的制动减速装置，也可把 该制动装置（或曳引机整体）安装到 试验塔架上，按上上述的措施进行 试验（7）试验期间，假如得到。勺数值与申请人H勺期望值相差20%以上，则在必要时，征得申请人同意，可在修改调整值后此外进行试脸4其他规定4.1外部驱动能量假如该装置需要外部的能量来驱动，当该能量没有时应能使电梯停梯并使其保持停止状态。带导向H勺压缩弹簧除外审查设计文献，手动模拟模拟外部能量缺失的状态，检查上行超速保护装置H勺输出状况4.2电气安全装置该装置动作时，应使一种电气安全装置动作。采用对重限速器一安全钳系统时，该电气安全装置可以装在对重限速器上；用曳引机制动器作为上行超速保护装置口勺制动减速装置时，该电气安全装置可以装在其速度监控装置上查阅资料、目测观测检查4.3释放该装置释放时，应不需要靠近轿厢或对重现场检查4.4触发方式制动减速装置合用于不一样触发方式时，除上述3.2条制动试验已经试验过日勺方式外，对其他触发方式应分别进行4次触发机构口勺触发动作试验，每次试验都应动作正常而可>4.罪在试验现场（不需在上述3.2条所述的!试验架上），只需用触发机构去触发制动减速装置产生制动动作，然后用复位机构对制动减速装置进行复位4.5复位方式制动减速装置合用于不一样复位方式时，除上述3.2条制动试验已经试验过的方式外，对其他复位方式应补充进行4次复位机构H勺复位动作试验，每次试验都应动作正常而可靠4.6触发力机械触发式制动减速装置，在被触发而动作时所需的触发力不能不小于试验申请单位给定的指标手动拉动制动减速装置，用测力计和游标卡尺测出动作所需的力和位移。试验进行三次，每次都应符合规定4.7触发行程所需的触发行程不能不小于试验申请单位给定的指标5特殊使用环境规定5.1室外环境应用于室外型电梯时，采用的措施应适合于使用的环境并符合申请单位给定日勺规定审药殳计文献,现场检S对照实物与否符5.2防爆环境应用于防爆电梯时，应采用对应的保护措施并对产品在防爆环境下安全使用进行风险评价，从而可以确定产品在应用中也许出现H勺危险，并在设计与制造中充足考虑这一风险评价的成果审查设计和风险评价资料（试验机构的承认标志）（试验机构的承认标志）特种设备型式试验汇报汇报编号:设备种类电梯安全保护装置设备型式电梯轿厢上行超速保护装置产品名称（钢丝绳制动器）产品型号申请单位制造单位（试验机构授权名称）型式试验汇报产品名称产品型号类型和应用试样产品编号制造完毕日期合用超速监控装置类型（例：TG限速器或符合GB7588第条日勺其他装置）超速监控装置动作速度范围制动装置动作速度范围容许系统质量范围曳引悬挂比申请单位名称地址制造单位名称地址试样状态试验地点试验日期试验类别（型式试验）试验条件试验项目（所有合用项目）试验根据电梯型式试验规则、电梯轿厢上行超速保护装置型式试验细则试验结论试验：日期：机构核准证号：（检查机构检查专用章）年月日日期：同意日期：型式试验汇报轿厢上行超速保护装置型式试验试样重要技术参数及配置表型号名称合用工作环境超速监控装置名称型号动作速度范围减速制动装置容许系统质量范围轿厢自重范围所作用部件类型对重自重范围平衡系数取值范围曳引悬挂比制动装置动作速度范围钢丝绳制动器名称安装作用部位型号钢丝绳数量钢丝绳的型号、规格和产品原则动作触发方式复位方式装在轿厢或对重上的安全钳名称型号安装部位动作触发方式合用导轨型号导轨工作面宽度导轨表面状态导轨润滑状态作用于曳引轮或曳引轮轴上的制动器名称型号构造型式安装部位作用方式动作触发方式平衡链或绳0使用所使用0按GB7588附录F3、F4和F6试验的部件型号名称使用参数范围序号项目编号试验项目试验成果结论11.1轿厢上行超速保护装置的构成21.2制动减速元件的作用部位32速度监控部件的动作速度43.1制动减速装置的独立性或冗余度43.1轿厢上行超速保护装置H勺构造型式53.2制动减速装置的制停检查6制动减速装置制停空轿厢时的最大减速度7制动减速装置释放后，该装置工作状态的检查8制动减速装置制停试验后的）检查94.1外部的能量驱动该装置时的规定104.2电气安全装置114.3轿厢上行超速保护装置动作后肚!释放124.4不一样触发方式的触发机构触发动作试验134.5不一样复位方式的复位机构复位动作试验144.6机械触发式制动减速装置的试验触发力154.7触发行程165.1应用于室外型电梯时采用的特殊倘调施175.2应用于防爆电梯时采用蹴渊护措施附：1、特殊阐明2、曲线、图表、产品照片附件4电梯轿厢上行超速保护装置产品配置表1 .对轿厢上行安全钳或作用在对重上B¾安全钳型式的减速制动装置，参照安全钳的配置表执行。2 .对钢丝绳制动器安装作用部位合用环境动作触发方式复位方式3.对直接作用在曳引轮或最靠近曳引轮的曳引轮轴上的J制动器构造型式安装部位作用方式动作触发方式合用环境
