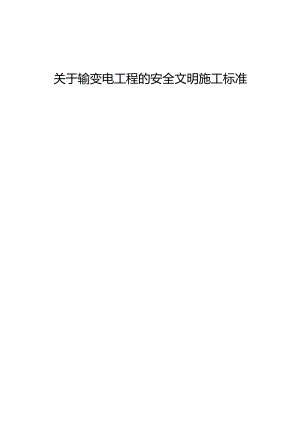

输变电工程安全文明的施工标准.docx

关于输变电工程的安全文明施工标准前言3（一）范围3（二）标准性引用文件3（三）总贝U5（四）职责5（五）安全文明设施标准7（六）施工现场办公、生活区总体布置29（七）变电站工程现场安全文明施工标准36（八）输电线路工程现场安全文明施工标准61（九）资源节约和环境保护65（十）附则66为进一步提升我公司输变电工程建设现场安全文明施工管理水平，保障施工安全和工程建设质量，根据国家电网公司输变电工程安全文明施工标准Q/GDW2502009结合公司实际情况制定本标准。本标准规定了输变电工程建设参建单位安全文明施工管理职责，统一了安全文明施工设施标准，并对输变电工程现场安全文明施工管理、环境保护管理提出标准化要求。输变电工程安全文明施工标准（一）范围本标准适用于公司系统22OkV及以上电压等级新建、改（扩）建输变电工程，其它工程工程可参照执行。（一）标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。但凡注明日期的引用文件，其随后所有的修改（不包括订正的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。但凡不注日期的引用文件，其最新版本适用于本标准。中华人民共和国安全生产法中华人民共和国主席令2002年第70号建设工程安全生产管理条例国务院2003年第393号令电网工程建设预算编制与计算标准国家开展和改革委员会发改办能源20071808号安全色GB28932001安全标志GB28941996安全标志使用导则GB161791996国家电网公司电力安全工作规程（线路局部）国家电网安监2009664号国家电网公司电力安全工作规程（变电局部）国家电网安监2009664号施工现场临时用电安全技术标准JGJ462005建设施工现场环境与卫生标准JBJ1462004建筑施工高处作业安全技术标准JBJ8091国家电网公司基建安全管理规定国网基建20101020号国家电网公司输变电工程施工危险点辨识及预备控措施国家电网基安200550号国家电网公司电力建设工程施工安全监理管理方法国家电网基建2007302号国家电网公司安全生产职责标准（试行）国家电网安监2005513号国家电网公司安全生产工作奖惩规定国家电网安监2005512号国家电网公司基建标准化管理规定国家电网基建2008299号（三）总则3.1 为贯彻“安全第一、预防为主、综合治理”的安全工作方针,进一步标准输变电工程建设现场安全文明施工管理，全面推行建设工程安全文明施工标准化工作，提高作业环境安全水平，保障从业人员安全与安康，保护环境倡导绿色施工，依据国家有关安全安康与环境保护的法律、法规和公司职业安康安全与环境管理体系有关规定，结合输变电工程建设具体情况，制定本标准。3.2 贯彻以人为本的理念，通过推行安全文明施工标准化工作，努力做到：安全管理制度化、安全设施标准化、现场布置条理化、机料摆放定置化、作业行为标准化、环境影响最小化，营造安全文明施工的良好气氛，创造良好的安全施工环境和作业条件。3. 3本标准内容分强制性标准和推荐性标准，其中：第5、7、8节和附录A为强制性标准，其余为推荐性标准。强制性标准在本标准适用范围内的所有工程工程均须严格执行，推荐性标准在有条件的情况下应执行。（四）职责3.1 公司安全监察部是公司工程建设安全文明施工归口的管理部门。4. 负责制定安全文明施工标准化工作规定、标准及要求，持续改良安全文明施工管理。5. 1.2负责监视、指导工程现场安全文明施工标准化工作，检查、评价工程现场安全文明施工管理水平。6. 1.3组织开展安全文明施工标准化工作经历交流活动。4.2. 程工程部是安全文明施工的主体，负责安全文明施工标准化的具体实施。4.3. 1根据本标准要求和业主工程部提出的本工程安全管理目标及安全文明施工总体规划，编制有针对性的工程工程安全文明施工实施细则，提交监理审核，并经业主工程部同意后实施。工程安全文明施工实施细则一般应包括安全文明施工目标管理、安全文明施工组织机构及职责、安全文明施工管理措施、现场安全文明施工要求及实施等主要内容，并应参照公司有关指导文件的要求编写。4.4. 2.2按规定配备合格的专（兼）职安全管理人员。4. 2.3建设健全安全文明施工的各项规章制度和操作规程。5. 2.4保证安全文明施工所需资金的投入，配备齐全、标准的安全设施。安全文明施工措施补助费应专款专用。6. 2.5开展危险点辨识及预控活动，编制有针对性的安全技术措施（方案），并确保措施（方案）的有效实施。7. 2.6按规定组织安全文明施工检查、开展工程工程安全安康环境自评价工作，标准工程安全文明施工管理。8. 2.7对施工管理人员和施工作业人员按规定进展安全教育培训，特种作业人员须持证上岗。9. 2.8向施工作业人员提供合格的劳动保护及安全防护用品（用具），并监视其正确使用。10. 2.9严格工程专业分包、劳务分包及劳务用工（临时用工）的安全管理，并按相关规定进展管理。1.2. 10遵守环境保护的法律、法规，倡导绿色施工，减少施工对环境的影响和污染。4. 2.11为施工现场从事危险作业的人员办理意外伤害保险。（五）安全文明设施标准施工作业现场应按要求配备使用标准化的安全文明施工设施。安全文明设施须专人管理，定期进展性能检查、试验，确保在用设施标准、可靠。4.1. 安全围栏和临时提示栏：用于安全通道、重要设备保护、带1500图1门形组装式安全围栏的结构、150012序号名称规格材质1ee>025 x2Q2352立钎>010x2Q2353«« 020x2Q2354立杆管N 025x2Q235单位：mm450形状及尺寸示意电区分界、高压试验等危险区域的区划。5.1.1门形组装式安全围栏：适用于相对固定的安全通道、设备保护、危险场所等区域的划分和戒备。5. 1.1.1构造及形状：采用围栏组件与立杆组装方式，钢管红白油漆涂刷、间隔均匀，尺寸标准。安全围栏的构造、形状及尺寸如图1所示。5. 1.1.2使用要求：（1）安全围栏应与警告标志配合使用。（2）安全围栏应立于水平面上，平稳可靠。（3）带电设备的安全围栏应与带电设备保持安全距离，并可靠接地。（4）当安全围栏出现构件焊缝开裂、破损、明显变形、严重锈蚀、油漆脱落等现象时，应经修整前方可使用。5.1.2钢管扣件组装式安全围栏：适用于相对固定的施工区域（材料站、加工区等）的划定、临空作业面（包括坠落高度1. 5m及以上的基坑）的护栏及直径大于Im无盖板孔洞的围护。M钢管扣件组装式安全围栏的构造、形状示意5. 1.2.1构造及形状：采用钢管及扣件组装，其中立杆间距为2. 02.5m,高度为1.05l.2m（中间距地0.5O.6m高处设一道横杆），杆件强度应满足安全要求，临空作业面应设置高18Omm的挡脚板。杆件红白油漆涂刷、间隔均匀，尺寸标准。安全围栏的构造、形状如图2所示。5.1.2.2使用要求：安全围栏应与警告、提示标志配合使用，固定方式应稳定可靠，人员可接近部位水平杆突出局部不得超出100mm。5.1.3提示遮栏：适用施工区域的划分与提示（如变电站内施工作业区、吊装作业区、电缆沟道及设备临时堆放区，以及线路施工作业区等的围护）。5.1.3.1构造及形状：由立杆（高度1.05L2m）和提示绳（带）组成，安全提示遮栏的构造、形状如图3所示。O O Olllllllllll图3安全提示遮栏的构造、形状示意5.1.3.2使用要求：安全围栏应与警告、提示标志配合使用，固定方式根据现场实际情况采用，应稳定可靠。5.1.4安全隔离网：适用施工区与带电设备区域的隔离。.2000-2500mm.4全离 图关隔网的构造、形状示意5.1.4.1构造及形状：采用立杆和隔离网组成，其中立杆跨度为2.02.5m,高度为L05L5,立杆应满足强度要求（场地狭窄地区宜选用绝缘材料），隔离网应采用绝缘材料。安全隔离网的构造、形状如图4所示。5.1.4.2使用要求：安全围栏应与警告、提示标志配合使用，固定方式根据现场实际情况采用，应稳定可靠。与带电区域设备的隔离围栏应留有足够的安全距离。5.2所有施工作业安全防护用品（工作服除外），均宜从持有政府有关职能部门颁发生产许可证的专业制造厂家选购，且产品检验合格证、使用说明书等技术保证资料应齐全。5.2.1 安全帽：用于作业人员头部防护。使用要求：公司所属单位安全帽正前端帽沿上方应印有国家电网公司企业标志，并在反面加印所在单位企业名称及编号。安全帽实行分色管理，同一工地不同单位员工所用安全帽应有明显的区别（文字或标识），如图5所示。图5安全帽分色管理例如5.2.2工作服：应按劳动防护用品规定制作或采购。5.2.2.1工作服应具有透气、吸汗及防静电等特点，一般宜选用棉制品。公司所属单位工作服应印制有国家电网公司标识和企业名称，如图6所示。图6工作服例如5.2.2.2除焊工等有特殊着装要求的工种外，同一单位在同一施工现场的员工应统一着装。5.2.3安全带：用于坠落高度2m及以上的高处作业。使用要求：(1)按规定定期进展试验。(2)使用前进展外观检查，做到高挂低用。(3)应存储在枯燥、通风的仓库内，不准接触高温、明火、强酸和锋利的坚硬物体，也不允许长期暴晒。(4)高处作业宜使用全方位防冲击安全带，使用示意图如图7所图7安全带使用示意图5.2.4攀登自锁器（含配套缆绳或轨道）：用于预防高处作业人员在垂直攀登过程发生坠落伤害的全防护用品。一般分为分绳索式攀登自锁器和轨道式攀登自锁器。线路工程高塔（全高80m及以上）作业必须使用攀登自锁器，一般杆塔鼓励使用；22OkV及以上变电工程作业人员上下时构架时必须使用攀登自锁器。5.2.4.1绳索式攀登自锁器：构造形状、实物如图8所示，实际应用如图9所示（主绳一般安装在右侧，便于挪移自锁器）。图8绳索式自锁器实物例如图图9绳索式自锁器应用实例如图使用要求：(1)主绳设置：主绳应根据需要在设备构架(或塔材)吊装前设置好；主绳宜垂直设置或沿攀爬物设置，上下两端固定，在上下同一保护范围内严禁有接头；主绳与设备构架(或杆塔)的间距应能满足自锁器灵活使用。(2)自锁器使用要求：自锁器的使用应按照产品技术要求进展；使用前应将自锁器压入主绳试拉，当猛拉圆环时应锁止灵活，待检查安全螺丝、保险等完好后，方可使用；安全绳和主绳严禁打结、绞结使用。绳钩必须挂在安全带连接环上使用，一旦发现异常应立即停顿使用。严禁锋利、易燃、强腐蚀性以及带电物体接近自锁器及其主绳。(3)自锁器保管：自锁器应专人专用，不用时应妥善保管。5.2.4.2轨道式攀登自锁器构造形状、实物及应用如图10所示。图10轨道式自锁器实物及应用实例使用要求：(I)轨道设置：应根据需要在设备构架吊装前设置好，固定可靠，轨道与设备构架的间距应能满足自锁器灵活使用。（2）自锁器使用要求：自锁器的使用应按照产品技术要求进展；使用前应将自锁器装入轨道试拉，当猛拉圆环时应锁止灵活，待检查安全螺丝、保险等完好无疑后，方可使用；绳钩必须挂在安全带连接环上使用，一旦发现异常应立即停顿使用。（3）自锁器保管：自锁器应专人专用，不用时妥善保管。5.2.5速差自控器：杆塔短距离垂直攀登或安装附件时为施工人员提供的全过程安全防护设施，实例图示见图11所示。5.2.5.1技术要求：（1）一旦人员失足，应在0.2m内锁止，使人员停顿坠落。（2）速差自控器各安全部件应齐全，并有省级以上安全检验部门检验的产品检验合格证；有关技术文件齐全。5.2. 5.2使用要求:（1）设置位置应符合产品技术要求；每次使用前应做试拉试验，确认正常前方可使用；应高挂低用，注意防止摆动碰撞，水平活动应在以垂直线为中心半径l5m范围内，如图12所示。图11速差自控器实物例如图12速差自控器应用例如(2)严禁将钢丝绳打结使用。自控器的绳钩必须挂在安全带的连接环上使用。(3)自控器上的部件不得任意拆装，出现故障应立即停顿使用；在使用中应远离锋利、易损伤壳体和安全绳的物体，防止雨淋、浸水和接触腐蚀性物质。(4)应由专人负责保管、检查和维修。5.2.6防静电服(屏蔽服)：用于在邻近高压、强电场等作业的人身防护。屏蔽服包括上衣、裤子、帽子、手套、短袜、鞋等。使用要求：(1)外观检查：使用前应作外观检查，主要检查服装有无破损、开线、连接头是否结实。(2)电气试验：每年应进展一次对屏蔽服任意两点间的电阻值测量。(3)穿着事项：服装穿好后，检查连接后的螺母与螺栓不能有松动间隙。连接好后再用电阻表测量手套、导电袜(或导电鞋)与衣服之间是否导通，以确认连接是否可靠。穿戴完毕后，方可按规程进展作业操作。(4)保管事项：作业完成后，要仔细检查服装，如有玷污或破损,需要清洁和修复后装箱入库以备下次使用。该服装不能机洗，可用中性洗衣粉浸泡后，用毛刷刷洗后，用清水洗净即可，阴凉处晾干，不可日光曝晒。储存在枯燥通风处，防止潮湿。5.2.7 防护眼镜：保护操作者眼睛不受作业时产生的飞屑、强光等伤害。使用要求：作业时可能产生飞屑、火花、烟雾及刺眼光线等作业人员必须带防护眼镜。使用前应作外观检查。5.2.8 手套：用于保护手部免受伤害或者防止触电伤害，可分为劳保手套和绝缘手套两类。5.2.9 .1劳保手套：根据作业性质选用，通常选用帆布、棉纱手套；焊接作业应选用皮革或翻毛皮革手套。使用要求：操作车床、钻床、铳床、砂轮机，以及靠近机械转动局部时，严禁戴手套。5. 2.8.2绝缘手套：用于对高压验电、挂拆接地、高压电气试验等作业人员的保护，使其免受触电伤害。使用要求:（1）定期检验绝缘性能，泄漏电流须满足标准要求。（2）使用前进展外观检查，作业时须将衣袖口套入手套筒口内。（3）使用后，应将手套内外擦洗干净，充分枯燥后，撒滑石粉，在专用支架上倒置存放，如图13所示。5.2.9防尘口（面）罩：防止可吸入颗粒物及烟尘对人体的伤害。使用要求：根据作业内容及环境，选择防尘口罩或面罩。5.3安全设施、用品5.3.1 验电器：用于检验线路或设备是否带电。使用要求及考前须知：（1）产品必须具备生产许可证、产品合格证及安全鉴定合格证，有关技术保证文件应齐全。并根据产品技术要求进展使用和保管。（2）按规定定期进展预防性试验。（3）使用前应根据被测线路的额定电压选用适宜型号的指示器和操作杆。并进展外观检查，验电器各局部的连接应结实、可靠、指示器密封完好，外表光滑、平整、指示器上的标志完整。绝缘杆外表清洁、光滑，无划痕及硬伤。（4）验电操作前应先对指示器进展自测试验合格后，才能将指示器旋转固定在操作杆（绝缘杆）上，并将操作杆（绝缘杆）拉伸至规定长度，（以节数顺序编号全部依次露出为准）再做一次自检后才能进展验电操作。（5）要防止跌落，挤压，强烈冲击振动，不要用带腐蚀化学溶剂和洗涤剂等溶液搽试。不要放在露天烈日下暴晒，经常保持清洁，存放于枯燥处。5.3.2 施工接地线(分工作接地线和保安接地线，实物如图4例如：用于防止邻近高压线路静电感应触电或误合闸触电的安全接地。其中工作接地用于工作地段两端的接地，保安接地线用于作业点的接地。施工接地线由接地端、接地导线和有弹簧的夹板组成。接地线外皮有绝缘层，当与导线相撞时，夹板内的弹簧作用夹体自动夹住导线。使用要求：使用合格证件齐全的产品，经历电证实设备或线路业已停电后，先将施工接地线一端用螺栓紧固在接地体上，再把夹体的夹板翻开，支好弹簧板，操作人员手提接地线使夹体对准需接地的导线或架空地线，相撞后夹体夹住导线或地线；卸除时，先摘除夹板，最后松卸接地螺栓；在感应电压较高的场所，施工人员还应穿防静电服；施工接地线截面应按用途正确选择。5.3.3 水安全全绳：用于人员高处水平移动过程中的人身防护，两端必需可靠固定，应用例如如图15所示。使用要求：(1)绳索规格：不小于16锦纶绳或13的钢丝绳。(2)使用前应对绳索进展外观查。绳索两端可靠固定，并收紧，绳索与棱角接触处加衬垫。架设高度离人员行走落脚点在检(3)(4)1.31.6m为宜。图13绝缘手套存放示意rrh*f*图14接地线示意图图15水安全全绳应用例如5.3.4绝缘安全网和绝缘绳：通常用于带电跨越施工，如图16所绝缘网用来防止物体(导线、地线、牵引绳等)坠落，或用来防止、减轻坠落及物体打击伤害带电体的网具。绝缘网一般由网体、边绳、系绳等构件组成。同一张网上的同种构件的材料、规格和制作方法须一致，外观平整。使用要求：(1)产品必须具备生产许可证、产品合格证及安全鉴定合格证，有关技术保证文件齐全。(2)绝缘网在贮存、运输中，必须通风、避光、隔热，同时防止化学物品的侵袭，袋装绝缘网在搬运时，制止使用钩子。贮存期超过两年者，按0.2%抽样，缺乏100O张时抽样2张进行冲击、耐压试验，符合要求前方可使用。(3)绝缘绳应存放在枯燥、通风的房间内，并应经常检查，防止受潮、受污染和机械损伤。绝缘绳受潮烘干时不能使用明火，且应分次进展，每次时间不得过长，防止水分进入绝缘绳内部，枯燥前方可入库存放。(4)迪尼玛绳在施工中制止系扣进展锚固，应用原绳的绳套和卸扣进展锚固，收绳时盘绳直径不得小于400mm。绝缘绳要防止与锋利物体、粗糙外表、热源体等接触。(5)每次使用前应进展外观检查。图16绝缘绳及绝缘网应用实例5.3.5电源配电箱：适用于现场生活、办公、施工临时动力控制电源，标准尺寸及颜色如图17所示。图17标准配电箱制作标准(颜色及尺寸)5.3.5.1技术要求：(1)设备产品应符合现行国家标准的规定，应有产品合格证及设备铭牌;（2）箱体外表颜色为绿色（CloOYlO0）、铅灰色（K50）或橙色（M60Y100）,同一工程工程箱体外表颜色应统一；（3）箱门标注“有电危险”警告标志。（4）配电箱内母线不能有裸露现象。5. 3.5.2使用要求:（1）按规定安装漏电保护器，每月至少检验一次，并做好记录;（2）应有专人管理，并加锁。（3）箱体内应配有接线示意图，并标明出线回路名称。5.3.6便携式卷线盘：用于施工现场小型工具及临时照明电源，如图18所示。图18便携式卷线盘示意图使用要求：（1）卷线盘选择要求：应配备漏电保护器（30ma,0.1s）电源线必须使用橡皮软线。（2）负荷容量：限220V,2kw以下负荷使用；（3）电源线在拉放时应保持一定的松驰度，防止与锋利、易破坏电缆绝缘的物体接触；（4）电源线长度不得超过30m。5.3.7下线爬梯：施工人员高处上下悬垂瓷瓶串和安装附件时专用的铝合金或软爬梯，一般与速差自控器配套使用，如图19所示。图19下线爬梯制作标准及应用例如使用要求：（1）定期进展承载试验，每次使用前应进展外观检查。（2）使用时梯头必须结实连接在铁塔横担上，操作人员应使用速差自锁器做二道保护。(3)人员上下爬梯要稳，防止爬梯摆动幅度过大。5.3.8高处作业平台：主要用于线路工程现场施工平衡挂线出线临锚以及在山区、深沟、水田、特种农作物地段、跨越电力线施工时，导地线不能落地压接而采用本平台施工。使用实例如图20所示。图20操作平台应用实例5.3.8.1技术要求：使用负荷和尺寸应根据现场条件确定，一般采用铝合金型材和铝合金板材制作而成，并满足施工载荷的强度要求。5.3.8.2使用要求：(1)运输时要防止挤压变形。每年要做一次载荷试验。(2)平台在地面组装牢靠，在临锚绳上挂提升滑车，用钢丝绳将平台提升到工作位置调平固定，提升和使用时要防止冲撞和摇摆。（3）严禁超负荷使用。5.3.9孔洞盖板及沟道盖板：用于孔洞或沟道的安全防护。5. 3.9.1技术要求：（1）孔洞及沟道临时盖板使用45mm厚花纹钢板（或其他强度满足要求的材料，盖板强度IOKPa）制作并涂以黑黄相间的警告标志和制止挪用标识，制作标准如图21所示。遇车辆通道处的盖板应适当加厚，以增加强度。（2）孔洞及沟道临时盖板下方适当位置（不少于4处）设置限位块，以防止盖板移动。6. 3.9.2使用要求:（1）孔洞及沟道临时盖板边缘应大于孔洞（沟道）边缘100mm,并紧贴地面。（2）孔洞及沟道临时盖板因工作需要揭开时，孔洞（沟道）四周应设置安全围栏和警告牌，根据需要增设夜间警告灯，工作完毕应立即恢复。. (A.200) 孔A单位1 mm图21孔洞盖板制作标准5.3.10安全通道：安全通道根据施工需要可分为斜型走道、水平通道，要求安全可靠、防护设施齐全，投入使用前应进展验收，并设置必要的标牌、标识，应用实例如图22所示。图22安全通道例如5.3.11安全监控系统：通过视频监控系统，实现对作业现场安全状况的远程监控。线路工程大跨越工程、22OkV变电工程应设置安全视频监控系统，监控方位应随作业内容的改变而作相应调整，确保对主要作业内容及危险点的有效监控。5.3.12危险品临时存放库：易燃、易爆危险品必须设置专用存放库房，并配置醒目标识，专人严格管理。5. 3.13水冲式厕所：变电站（换流站）办公、生活、施工区域宜设置水冲式厕所，并保持干净。缺水地区如采用旱厕，应保持干净。（六）施工现场办公、生活区总体布置6. 1现场办公区、生活区布置要求：6.1 .1变电站工程施工工程经理部办公和生活临建房屋，宜设置在站区围墙外，并与施工区域分开隔离、围护，全站临时建筑设施主色调与现场环境相协调。图23工程部布置例如线路工程工程经理部可租用民房作为施工工程部办公场所，但应做到布置合理、场地整洁，墙体无污物。6.2 工程监理部、施工工程经理部办公区布置及办公设施要求：6.2.1办公区和生活区应相对独立，办公区入口应设立工程部铭牌，如图24所示。施工工程经理部应设置会议室，实例如图25所示,将安全文明施工组织机构图、安全文明施工管理目标、安全文明施工岗位责任制、工程施工进度横道图等设置上墙。图24工程部铭牌尺寸及式样例如线路工程工程经理部还应设置线路工程路径及总体布置示意图,如26所示。图25工程部会议室例如图26线路路径及总体布置图例如6.2.2办公室、会议室宜配备取暖设施、空调以及必要的办公、生活设备，如图27所示。图27办公室例如6.2.3施工单位应具备工程文件资料的邮送条件，并能利用电子邮件、无线通讯等实现图文、声讯信息的即时、可靠传递，逐步推行建设工程工程管理网站。1.3 工作人员胸卡：是说明人员身份的证件。1.3.1 胸卡及临时出入证按标准式样统一制作，式样如图28所示。1.3.2 所有现场人员均应佩带胸卡，临时进入现场的参观、检查等人员需要佩带临时出入证。口口送变电公司临时出入证图28胸卡及临时出入证标准式样1.4 施工工程经理部的生活设施要求：6. 4.1员工食堂：7. 4.1.1食堂应配备不锈钢厨具、冰柜、消毒柜、餐桌椅等设施，如图29所示。图29员工食堂实例图（局部）6.4. 1.2食堂做到干净整洁，符合卫生防疫及环保要求；炊事人员应按规定体检，并取得安康证，工作时应穿戴工作服、工作帽。6.4.2员工宿舍：6.4.2.1宿舍实行单人单床，制止睡通铺，如图30所示。6.4.2.2宿舍或食堂内应设置封闭式餐具柜，如图31所示，个人物品应摆放整齐，保持卫生整洁。图30职工宿舍效果例如及实例图图31职工食堂餐具柜实例图6.4.2.3宿舍不得随意拉设电线，严禁使用电炉等大功率用电器取暖、做饭。6.4.2.4宿舍应有良好的居住条件，通风良好、整洁卫生、室温适宜，并有专项管理方法。1.1.1 4.3应为员工提供洗浴、盥洗设施。卫生间干净，无明显异味。6.4.4 为员工提供必要的文化娱乐设施。6.4.5 保障各种形式外协工的住宿、餐饮等生活卫生及安康条件。6.4.6 施工区应设置废料集中堆放区，并分类堆放。6.4.7 生活区应设置垃圾箱，垃圾及时清运。6.4.8 工程部和施工班组应配备急救器材、常用药品箱。6.5旗台：设置在工程部适宜位置，旗台及旗杆尺寸根据现场情况自行设计，中间应升挂中华人民共和国国旗，左侧升挂国家电网公司司旗，右侧升挂主体施工单位标识或彩色劳动保护旗，旗杆宜选用不锈钢管材。旗台效果及实例如图32、33所示。图32旗台效果图图33旗台实例（七）变电站工程现场安全文明施工标准7.1 视觉形象：通过施工总平面布置及标准建筑物、装置型设施、安全设施、标志、标识牌等式样和标准，以期到达现场视觉形象统一、整洁、美观的整体效果。7.2 模块化管理：现场施工总平面应按实际功能划分为各个功能模块，一般分为办公区、生活区、施工区、材料加工区、设备材料堆放区。各模块区主要由现场围墙、环形混凝土道路、铁艺栏杆、木栅栏、钢管栏杆等分隔而成。7.3 施工区域化管理：施工现场实行安全文明施工责任区域化管理。按作业内容或施工区域，由绝缘网、围栏（或提示遮栏）等对作业场地进展围护、隔离、封闭，并设置安全标志、标识，明确安全责任人。7.4 定置化管理：规划、绘制施工平面定置图，实现机料堆放的固定、有序。作业区定置示意图如图34所示。图34作业区定置图例如7.5 围墙：应先期修筑变电站（换流站）围墙，便于进展封闭式管理。7.6 施工场地：7.6. 1施工场地应保持平整。基坑、沟道开挖出的土方应及时清运（条件允许可就地平整或定置堆放，站内堆土应采用覆盖彩条布等防止扬尘措施），运输车辆应做到车轮不带泥土上公路（城市变电站宜在工地大门设置车辆水冲洗设备），运输途中不遗洒。7.6.2混凝土搅拌站、砂石堆放场、库房、机械设备材料堆放、材料加工场以及停车场等场地布置应符合施工总平面设计要求，场地结实、平整，地面无积水。混凝土搅拌站应设置两级废水沉淀池；砂石材料应分开堆放；设备材料应在定置区域堆放，标示清晰。7.7道路：7.7. 1变电站（换流站）施工必须做到先修筑进站道路、主干道和所（站）区环形混凝土路面主干道路，并硬化道路路面。所（站）区内混凝土道路既可采用一次性浇筑成形的方案，也可采用先浇筑施工层，工程竣工前再浇筑路面面层的方案，道路两侧应形成排水坡度或开挖临时排水沟，做到路面不积水。7.7.2根据施工需要修筑的临时道路可采用泥结石硬化路面。办公区、生活区、材料加工场的人行便道路面硬化宽度不宜小于1m。7. 7.3道路混凝土面层浇筑后必须有效进展成品或半成品保护：8. 7.3.1制止在路面上搅拌砂浆（混凝土）或堆放各种材料。9. 7.3.2严禁吊车直接在路面上支腿；制止直接在路面上进展焊接操作；制止使用撬杠在路面上移动电杆、构架等，制止漏油车辆或履带式吊车在成品路面上行驶。10. 7.3.3对路面进展定期清扫，保证路面整洁。11. .4道路标志：进变电站（换流站）的主干道两侧应设置国家标准式样的路标、交通标志、限速标志和减速坎等设施，限速标志如图35所示。变电站（换流站）内道路应设置施工区域指示标志，如图36所示。150mm图35车辆限SOOkvS速标志制作尺寸及效果例如250Omfn图36区域指示牌例如12. .5排水管沟：可先期修筑所（站）区排水系统，道路两侧应修筑临时排水管沟，并定期维护，确保全所（站）排水系统畅通。7.8 建筑物：变电站（换流站）内只允许存在以下临时建筑物：7.8 .1施工队工具间、库房等应为轻钢龙骨活动房或砖石砌体房、集装箱式房屋，如图37所示。7.9 .2临时工棚及机具防雨棚等应为装配式构架、上铺瓦楞板,如图38所示。施工现场禁用石棉瓦、脚手板、模板、彩条布、油毛毡、竹笆等材料搭建工棚。图38临时工棚例如7.9 装置型设施：7. 9.1宣传告示类：含宣传栏、标语、彩旗灯箱等。7.9. 1.1宣传栏：用于生活、办公区公告宣传，标准式样及效果如图39所示。图39宣传告示牌子标准式样及效果例如7.9.1.2彩旗：主要用于衬托环境气氛，起到提示、宣传安全作用。旗帜尺寸：1200mm×400mm；文字局部可选用企业名称、或安全、质量要求等宣传内容。彩旗式样如图40所示。40Omm一 ZoOW 3我访指支一 200400mm图40彩旗例如图41 现场 围护 例如7.9.2区域围护类：含安全围栏、网板、提示遮栏等。现场围护应用实例如图41所示。7.9.3标识类：含设备、材料、物品、场地标识、规程、标准、岗位职责、图表等。脚手架搭设标牌搭设单位：责任人：口L送变电公司脚手架蛉收合格牌格设单位；责任人 版收入*ns就w同口二口口送变电公司EEOOIosEEOOI600mmI600mmI图42脚手架标牌标准式样7.9.3.1脚手架标牌：分为脚手架搭设标牌和脚手架验收合格牌两种，脚手架验收合格牌为墨绿色(ClOOM5Y50K40)、脚手架搭设标牌为黄色(YlOO),标准式样如图42所示。7.9.3.2设备状态牌：用于说明施工机械设备状态，分完好机械、待修机械及在修机械三种状态牌。(1)机械完好状态牌中部为蓝色(ClOO)底部为绿色(C100y100),标准式样如图43所示。(2)机械待修状态牌中部为蓝色(ClOO)、底部为黄色(YlOO),标准式样如图44所示。G 送变电公司完好机械30Own'图43机械完好状态牌标准式样O 送变电公司30 Onw图44机械待修状态牌标准式样(3)机械在修状态牌中部为蓝色(ClOO),底部为红色(M100y100),标准式样如图45所示。7.9.33材料/工具状态牌：用于说明材料/工具状态，分完好合格品、不合格品二种状态牌。(1)合格品标识牌中部为蓝色(CloO)、底部为绿色(CloOYloO),标准式样如图46所示。(2)不合格品标识牌中部为蓝色(ClOO)、底部为红色(M100y100),标准式样如图47所示。(3)应用实例如图48所示图45机械在修状态牌标准式样O口口送变电公司材料标识牌材料名称：规格:合才各品3OOmm图46合格材料标识牌标准式样O 送变电公司EwoozIUUlQ = T w8l材料标识牌材料名称：格：不合格品3。DEfn图47不合格品材料标识标准式样图48材料状态标识应用例如7.9.4大型标志牌：施工单位应在办公区或施工区设置“四牌一图”即：工程工程概况牌、工程工程管理目标牌、工程工程建设管理责任牌、安全文明施工纪律牌、施工总平面布置图，也可增设单位简介、工程鸟瞰图等内容。标志牌以国网绿(ClOOM5Y50K40)为基色。大型标志牌一般设置在新建变电站(站)大门外或工程部适宜地点，框架应为钢构造，整体构造稳定。7.9.4.1工程工程概况牌：载明工程工程名称及工程简要介绍。底板图案及标准式样如图49所示。7.9.4.2工程工程管理目标牌：载明本工程管理目标，主要包括安全、质量、工期、文明施工及环境保护等目标内容。底板图案及标准式样如图50所示。2200 250OfnmEESO图49工程工程概况牌标准尺寸及内容例如图50工程工程管理目标牌标准尺寸及内容例如7.9.4.3工程工程建设管理责任牌：载明本工程各参建单位及主要负责人等内容。底板图案及标准式样如图51所示。7.9.4.4安全文明施工纪律牌：载明本工程安全文明施工主要管理要求。底板图案及标准式样如图52所示。L11.11图51工程工程建设管理责任牌标准尺寸及内容例如工工二 人 3»上公ir W 注君 E 二襄会”一 汇 INll 二 人FIm 工TZ工 5 R sm工 二 EmlI itsr.il.2200 - 280OmE卜安全文明焦工纪律CI图52安全文明施工纪律牌标准尺寸例如7.9.4.5施工总平面布置图：根据本工程实际绘制，应包括办公、生活、材料设备堆放、加工等区域及变电主要功能区划分。底板图案及标准式样如图53所示。7.9.4.6其它：根据需要设置工程鸟瞰图、主体施工单位介绍等,图54为变电站鸟瞰图例如。图53总平面布置图标准尺寸及内容例如2200 - NSoOmEIosv §-图54工程鸟瞰图标准尺寸及内容例如7.9.5危险点控制标牌：用于各施工区域工程的危险点控制。危险点控制标牌为国网绿色(ClOOM5Y50K40),标准式样如图55所示。600mm标识牌、宣传牌等制作标准、标准,图55危险点控制标牌标准式样7.9.6现场所有的标志牌、宜采用彩喷绘制；标志牌、标识牌框架、立柱、支撑件，应使用钢构造或不锈钢构造；标牌埋设、悬挂、摆设要做到安全、稳固、可靠，做到标准、标准。7.10大门：施工单位应修筑变电站(换流站)大门，要求简洁明快,大门一般由灯箱、围栏、人员通行侧门、警卫室等组成。大门例如如图56所示。*5 DO千伏变电加工程图56 进站 大门 例如在大门内侧，作业人员上岗的必经之路旁，应设置个人防护用品正确佩戴示意图及警示标牌，如图57、58、59所示。上岗前安全管理人员在此检查、催促作业人员正确佩戴个人安全防护用品。图57个人安全防护用品使用例如MOmwi图58警示牌例如一BOOmmF0二匚L送变电公司A安全来于鲁悟电事故出于麻木S«MX«V4IH*图59警示牌例如二7. 11机具、工具：7.1.1 进入现场的机械设备、工器具、工具房、脚手管等，应经过整修、油漆，确保完好、整洁。7.1.2 机械设备安全操作规程牌悬挂应醒目、标准，底色、线条以国网绿(C100M5Y50K40)为根本色，操作规程牌尺寸及式样如图60所示。匚操作规程LL总安电It僚公m通怒虢4 >1 -I-曾宣欣依设公员40Ofnm操作规程操作规程图60"操作 规程 )9室*0公司400mm牌尺寸及式样例如7.1.3 中、小型机具应保持清洁，外表油漆完好，并悬挂醒目、标准
