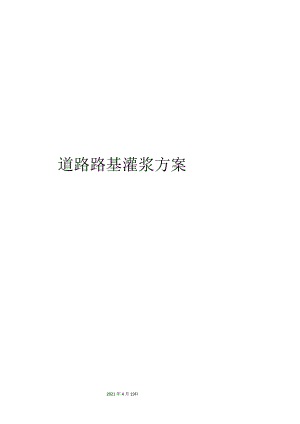

道路路基灌浆方案.docx

道路路基灌浆方案2021年4月19FIXX工程地表注浆处理施工方案复核:XX公司3月25日XX工程2021年4月19日文档仅供参考地表注浆处理施工方案一、工程概况XX主要通道,路线全长XX,现状道路为水泥砂路面,道路宽XX米.道路车流量一直较大,受车辆荷载影响,原路面已出现横纵向裂缝、沉陷、车辙等病害.因此,对道路路面、人行道及中间的绿化带进行全面升级改造.XX工程试验检测中央采用FWD落锤式弯沉仪对XX水泥混凝土路面进行了全面检测,检测报告显示本道路水泥混凝土路面最大弯沉值为53.6(1/10Omm),最小弯沉值为4.4(1/10Omm),道路脱空率为15.6%,根据检测报告本道路路面破损严重,不能直接加铺沥青混凝土,对于板底脱空的应采用灌浆方式进行加固处理.Xx道路,是连接XX与XX的主要通道,道路全长615米宽40米XX工程试验检测中央采用FWD落锤式弯沉仪对XX水泥混凝土路面进行了全面检测,检测报告显示本道路水泥混凝土路面最大弯沉值为32.8(1/10Omm),最小弯沉值为2.97(l100mm),道路脱空率为08%,根据检测报告本道路路面破损严重的地方,对于板底脱空的应采用灌浆方式进行加固处理.二、编制说明由于该两段路将进行沥青混凝土路面铺设,地表注浆加固处理时间紧迫,建议采用简单快捷的施工方法,根据现场实际情况调整注浆参数.注浆管埋设深度为地表以下0.7米左右,注浆压力L52.0MPa;灌注浆液初步定为单液水泥浆(水灰比0.7:1),并添加速凝剂(水泥：速凝剂：水=0.7:0.12:1).三、施工方案d=51、注浆孔布置J5L注：（1）、图中尺寸单位为cm；）、d为灌浆孔直径,L为板长,b为板宽；、根据现场浆液灌注情况,适当调整注浆孔布置参数.2、地表注浆工艺流程地表注浆工艺流程见？图2、注浆施工工艺流程图？.钻机就图2注浆施工工艺流程图3、注浆参数确定在施工中将第一段列为注浆试验段,注浆结束后2小时在注浆区域内选择检查孔,进行钻孔取芯检查，以岩芯的提取率和岩芯固结效果的好坏作为评价注浆加固效果的指标,并根据检查结果调整注浆参数，以取得最正确注浆效果：暂定注浆参数见?表1、注浆参数表?.注浆参数表表参数名称参数值单液水泥浆液备注扩散半径(m)1.52.0水灰比(w:c)1:0.7注浆压力(MPa)1.52.0初压：0.51.0注浆速度稳压30L5CT2.04、注浆材料I例选择注浆材料主要根据不同地质条件来进行选择,最终经过注浆试验段的检测结果，选择适合的注浆材料.本路段暂定采用普通水泥(32.5R)浆液,并添加速凝齐(配合比方下：水泥：速凝剂:水=0.7:0.12:L5、注浆施工工艺为保证注浆效果,并使不同地质的注浆施工具有较好的针对性、连续性,地表注浆均采用后退式分段注浆工艺进行静压注浆，以便浆液在压力条件下均匀地进入地层,对地层进行分层加固.(1)钻孔
