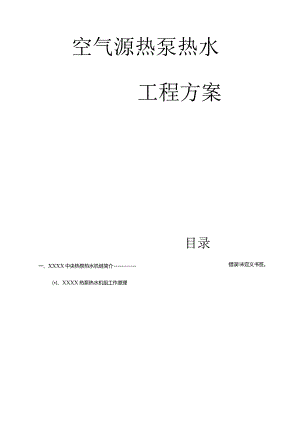

酒店个房间空气源热泵热水工程方案.docx

空气源热泵热水工程方案一、XXXX中央热泵热水机组简介()、XXXX热泵热水机组工作原理目录错误!未定义书签。（二）、独特长处错误!未定义书签。（三）、XXXX中央热泵热水机组解析错误!未定义书签。（四）XXXXX中央热泵热水机组特点和优势错误!未定义书签。A.压缩机错误!未定义书签。B.节流装置错误!未定义书签。C.冷凝器错误!未定义书签。D.蒸发器错误!未定义书签。E.先进和完善的控制系统-错误!未定义书签。二、中央热泵热水工程方案设计错误!未定义书签。1 .取用数值指标错误!未定义书签。2 .各季节每天所需要的加热量错误!未定义书签。3 .机组所需台数错误!未定义书签。4 .整年运行成本计算-错误!未定义书签。5 、对应多种能源运行成本对比：错误!未定义书签。三、工程材料清单和报价错误!未定义书签。四、实行细则阐明错误!未定义书签。一、 工程设计根据（执行最新原则）错误!未定义书签。二、 工程设计的计算和阐明-错误!未定义书签。三、 施工方案-错误!未定义书签。五、工程案例业绩错误!未定义书签。六、工程机安装阐明书错误!未定义书签。一、XXXXX中央热泵热水机组简介伴随经济的I不停发展及人民生活水平的提高，人们对生活热水的需求量迅猛增长。然而，由于环境保护加大了执法力度，燃煤锅炉房纷纷改造，又由于燃油燃气和直接用电加热制取热水的成本过高,且不是“可持续发展”H勺长期之计。因此，近年来以太阳能为热源的!热水器产业发展迅速。然而，由于我国太阳能资源分布有着地区上的较大差异，南方大部分地区整年的晴天率局限性50%,这就意味着整年运用太阳能热水器日勺时候，有很大一部分热量是来源于电加热或燃气辅助加热获得。因此，运用太阳能来制取热水仍然具有一定的局限性。与之相比，XXXXX热泵热水器作为一种运用电力驱动做功，能从自然界的空气中获取低品位热能，输出能用的高端热能的设备。其技术已成为全世界最先进的新能源技术。热泵理论来源于十九世纪初期的卡诺循环原理，1852年威廉汤姆逊提出了热泵设想。1912年在瑞士苏黎世成功安装一套以河水为低位热源的热泵设备用于供暖，这是世界上第一种水源热泵系统，此后的几十年是热泵的初期研究发展阶段，但因其设备费用高昂、可靠性较低，六十年代热泵工业进入停滞不前的阶段，直到七十年代爆发能源危机，人们重新认识到热泵节省能源，回收低温废热的特点，对热泵的研究工作又重视起来。热泵技术在工业领域得到广泛应用，在节省能源和保护环境方面起着重大作用O二十世纪七十年代末期，我国生产出第一台燃气热水器，热水器行业迅速发展起来。目前，市场上有燃气热水器、电热水器和太阳能热水器三大类，大大地以便了人们的生活，但它们分别具有易燃、易爆、易中毒、易触电、安装维护难等缺陷。（一）、XXXXX热泵热水机组工作原理XXXX中央热泵热水机组运用制冷剂（俗称冷媒或雪种）作介质，输入少许的电能，吸取空气中的热能，产生热水。制冷剂汽化温度低，在-40即可汽化，故它与外界温度存在温差，冷媒在蒸发器内吸取外界温度后汽化成为低温低压的气体，通过压缩机压缩变成高温高压气体，再经冷凝器与水互换热量后，被冷凝成液体，经电子膨胀阀节流降压后变成低温低压的液态，然后在蒸发器中吸取空气中的热量后继续被压缩机吸入，不停循环，制取热水。工作原理如下图所示：（二）、独特长处1、高效节能XXXX热泵热水器从空气中获得大量的热能，所消耗的电能仅仅是压缩机用于搬运空气、阳光能源时所需的能量，因此制取等量的热水，其用电量是老式电热水器日勺25%左右，可为顾客节省大量的电费。2、安全可靠XXX热泵热水器是使用电力但并不运用电力直接加热的供热设备。由于不使用电力宜接加热，电流和淋浴用水完全隔离，安全系数深入提高，它没有电热水器、燃气热水器使用中所存在的易触电、易燃、易爆、易中毒等安全问题，是当今最安全可靠的热水供应设备。3、全天候使用XXXX热泵热水器不受阴、雨、雪等恶劣天气的影响，一天24小时全天候使用。弥补了太阳能热水器受天气环境影响，不能保证一年三百六十五日随时供应热水!勺缺陷。4、长期耐用机组安全性高，压缩机具有欠电压保护，过电流、过热保护，高下压力保护，压缩机能长期在制热工况下工作，机组寿命长达十年以上，远远高于其他类型的热水器使用寿命。5、全自动智能化控制机组采用微电脑智能化控制，全自动智能运行，不必人工管理，面板可调温度和时间，各项参数可以在面板上直接操作和实现，真正实现全方位管理和能量可调控制。6、应用广泛XXXX热泵热水器可广泛应用于家庭、工厂、学校、宾馆、酒楼、医院、美容院、洗衣店、洗浴中心及热水需求较大单位日勺需求，为顾客提供源源不停的生活生产热水。（三）、XXXX中央热泵热水机组解析序号问题答案1XXXX热泵热水器属于太阳能产品吗？不属于，区别很大。太阳能热水器必须依托太阳光的直射或辐射才能到达供热效果，而XXXX热泵热水器运用制冷剂吸取空气中的热能，通过压缩机压缩后与水互换热量来到达供热效果。2XXXX热泵热水器需要用电吗？需要，但耗电少。压缩机用电来压缩制热，不是直接加热，尚有风扇，也需要用电，但用电量很少。3XXXX热泵热水器耗电量是多少？XXXX热泵热水器在全国各地区、各季节的热效率值是不一样的，从2.O到5.0,原则工况温度环境20时热效率在3.9以上，在夏季气温高时，可达5.0,夏天每吨水耗电量为6-8度电，冬季的天气约损耗14T6度电，整年平均每吨水不超过12.5度电。4XXXXX热泵热水器与太阳能热水器相比，长处在哪几方面？优势非常明显，重要体目前四个方面：1 .合用范围广。合用温度范围在-7-43,一年四季全天候使用，不受阴、雨、雪等恶劣天气和冬季夜晚的影响。2 .可持续加热。可持续加热，持续不停供热水，满足顾客需求。3 .运行成本低。在春、夏、秋季阳光很好时，运行费用高于太阳能热水器，但在阴雨天和夜晚，热效率远远高于太阳能热水器电辅助加热。整年平均下来，常规太阳能辅助系统整年耗能比热泵热水器整年总耗能还要高出诸多。4.安装以便。外形美观，构造紧凑，适合于大中都市的多种建筑，对于大型中央供热水问题，热泵热水器是最佳的选择。5XXXXX热泵热水器与锅炉相比，长处是什么？与锅炉相比的长处：1 .热效率高。XXXX热泵热水器热效率整年平均在380%以上，而锅炉的热效率不会超过100%。2 .运行费用低。与燃油，燃气锅炉比，整年平均可节70%H勺能源，加上电价的!走低和燃料价格Fl勺上涨，运行费用低的长处日益突出。3 .环境保护。XXXX热泵热水器无任何燃烧排放物，制冷剂选用了环境保护制冷剂，对臭氧层零污染，是最佳的环境保护型产品。4 .运行安全，无需值守。与燃油锅炉相比，运行绝对安全，并且全自动控制，无需人员值守，可节省人员成本。5 .模块式安装，便于增添设备。XXXX热泵热水器采用多台机组并联的安装模式，当顾客用水量增大时，可随时增添设备。伴随XXXXX热泵热水器技术口勺发展，制导致本深入减少，目前顾客只要使用一两年的时间就可以通过节省下来H勺费用收回投资。目前在南方地区，热泵热水机组的应用已经得到了迅猛的发展，已经有成千上万的设备使用于多种热水场所，目前，XXXX热泵热水器已飞入千千万万“寻常百姓家”，成为热水器市场的主流产品。（四）XXXXX中央热泵热水机组特点和优势A.压缩机XXX热泵重要零部件都采用国际著名品牌，关键部件压缩机采用美国谷轮涡旋式压缩机，跟其他压缩机相比，压缩机能力和效率都会提高10%75%,它具有高强度的耐高温高压和抗液击能力,完善欧I内置保护装置，使压缩机在多种恶劣的环境中都能高效H勺运行。B.节流装置采用进口的口本鹭宫电子膨胀阀，相称于500条毛细管的调整能力，数码脉冲控制，与热力膨胀阀相比具有愈加明显的优势，可以大范围H勺调整制冷剂流量，具有感温快，控制精度高，智能化调整的特点，是目前制冷行业最先进的节流控制技术。C.冷凝器采用美国的高效螺旋铜管和高强度的无缝不锈钢管制作而成，换热面积更大，效率更高，具有体积小，不轻易结水垢以及防震动和冻裂的长处。大功率机组采用优质的钎焊板式换热器，它具有体积小，构造紧凑，换热效率高，采用316L不锈钢板片压制而成，具有超强日勺抗腐蚀能力。D.蒸发器采用优质的亲水铝箔波纹片，内螺纹管 制作而成。具有优秀的滑水性和防结霜能 力，提高换热器的传热系数和效率，波纹片 可以更好口勺防止尘埃的堆积，更轻易被清 洗，比一般的光箔和平片性能提高10%o先进的流路设计，保证蒸发器内制冷剂分流均匀，保证整个蒸发器面积得到最全面的使用。E.先进和完善的控制系统集所有功能于一体的控制板，无需另加控制箱就可以实现工程系统所需要Fl勺功能，所有功能在控制板上可智能控制和调整.包括工程上所用到的补水,回水,循环水泵,定期供水,高水位,低水位.定期开关机以及多种保护功能都齐全.可以自动转换循环模式和直热式模式,并且任何所有机型可以通用块电路板,包括3P-25P所有机型,可以通过机型选择开关来选择.是热泵行业功能最齐全，性能较稳定的控制装置，真正实现人机分离的智能化控制系统。HStor主机!供水IjS3。国大屏幕彩色液晶显示屏二、中央热泵热水工程方案设计热水系统工程概况:100个房间(每个房间150升)需要热水15吨；采用直热式空气源热泵热水机。1 .取用数值指标根据当地权威资料表明，整年平均气温和水温取用下表:环境温度进水温度冬天26春秋两季2017夏天3026根据公式：Q=C×M×T注明：Q：热负荷KcalC：水的J比热IKCalZkgM：日用水总量kg或LT:进出水温差2 .各季节每天所需要的加热量加热15T水到55C各季节每天的加热量环境温度进水温度进出水温差加热量(KCai)加热量(KW)冬季2649735000855过渡季节201738735000663夏季302629435000506整年总消耗热量为环境温度每天加热量(KcaI)每天加热量(KW)天数整季度加热量(Kcal)整季度加热量(KW)冬季2735000855906615000076905过渡20735000663180119340季节夏季30435000506903915000045540合计(整年)241785此工程必须保证机组在最低环境中可以保证每天用水量，提议使用XXXX机组.XXXX机组参数表机组型号XXXX额定制热水量(Lh)额定功率(KW)额定电流（八）最大功率(KW)最大电流（八）额定水温最高水温电源防触电等级防护等级排气侧最大工作压力吸气侧最小工作压力主机质量外形尺寸长(Inm)宽(mm)高(mm)主机接管尺寸外部水管联接尺寸机组额定循环水量(m'/h)机组水泵额定扬程自来水压力接地规定环境温度噪音在多种环境温度中，将水温加热到55机组性能如下值:环境温度机组能效比单台机组的制热量冬天22.6528.62KW春、秋204.0944.17KW夏天304.6850.54KW3 .机组所需台数提议采用冬天的用水规定作为工程机型选择方向，得:冬天每天B制热量为：Q总=855KW单台机组0制热量为：Q1=28.62KW规定每台机组全天工作15小时日勺制热量为：Q2=15×28.62比429.3KW故可得总需要机组台数M为：M=855/429.3=2(台)该会所共需要用2台PW120-KFYRS热泵热水机组。4,整年运行成本计算加热15T水到55度整年总消耗热量为环境温度每天加热量(Kcal)每天加热量(KW)天数整季度加热量(Kcal)整季度加热量(KW)冬季2735000855906615000076905过渡季节20735000663180119340夏季30435000506903915000045540合计（整年）241785热泵年耗电量为:环境温度整季度加热量（KW）对应季节能效比整季度耗电量（KW）冬季2769052.6529021过渡季节201193404.0929179夏季30C455404.689731年总耗电量（KW）为：679305、对应多种能源运行成本对比:序号名称热值热效率实际热值1电热水器860千卡/度×95%=817千卡/度2液化气10800千卡/KgX75%=8100千卡/Kg3管道煤气3800千卡/m3X85%ZZ3230千卡/m34柴油锅炉10300千卡/KgX80%=8240千卡/Kg5XXX热泵860千卡/度X375%ZZ3225千卡/度各能源成本如下:电能0.8元/度液化气6元/Kg管道煤气2.5元/m'柴油5.8元/Kg各能源年消花费用:能源种类整年耗热量KCal能源热能效率实际热值耗用能源量能源成本整年使用费用(元)热泵一一67930.5度0.8元/度54344电源95%817千卡/度254467度0.8元/度203574液化气75%8100千卡/Kg25666Kg6元/Kg153999管道煤气85%3230千卡/m364365m32.5元/m3160914柴油80%8240千卡/Kg25230Kg5.8元/Kg146337三、工程材料清单和成本报价序号名称规格数量和单位单价(TU)总价1热泵热水主机2保温水箱3循环水泵4热水供水泵5管材、管件及保温材料等6电缆线7配电箱8PVC线管9辅助材料10安装费11机组吊装12水箱底座和基础合计以上报价不含税！以上为成本价，有费用（如吊装费）根据实际状况而定四、实行细则阐明一、工程设计根据（执行最新原则）1、空气源热泵热水系统设计、安装及工程验收技术规范国标。国家现行建筑装饰工程施工及验收规范（JGJ73-91）、建筑安装工程质量检查评估统一原则（GBJ300-88）o 福建省有关政策和文献规定。 企业质量管理体系中的规章制度等文献资料。2、根据施工现场状况确定。 工程特点、施工环境、施工条件和自然条件。 工程协议范本的规定。 其他有关资料。3、GBJ17-88钢构造设计规范4、GBJ10-89钢筋设计规范5、GBJ9-87建筑荷载规范6、GBJ15-88建筑给水排水设计规范7、TJ231机电设备安装工程施工及验收规范8、GB50254电气装置安装工程低电器施工及验收规范9、GBJI31-90自动化仪表安装工程质量检查评估原则10、GB50259电气装置安装工程电气照明装置施工及验收规范工程设计的计算和阐明1、系统水力计算（水泵选型计算）1）水泵流量计算2）水泵杨程计算Q=QI,Ql设计小时水量H=H1+H2+H3HI沿程水头损失H2：局部水头损失；H3：剩余水头损失3）沿程水头损失计算4）局部水头损失计算h=ALQ2（MH20）A:管适比阻值局部水头损失沿程水头损失的35%取用1.：计算管段长度（M）Q：计算管段流量（L/S）2、支承强度计算阐明项目计算及阐明热泵主机热泵主机有钢构造底座，也可水泥基座或防震橡胶储热水箱底座将根据水箱的重量，设计水箱支架将重量分载屋顶支承梁上3、漏电保护阐明我企业已对本方案作全面的漏电保护设计。4、消防保护阐明系统所有构造件采用不燃或难燃材料制作，楼面工程布局保证消防通道顺畅。5、防风抗震性阐明系统构造设计时，按抗十二级台风，抗震防裂变度八度为原则。6、水密性阐明机组及保温水箱在出厂前均已通过水压水密试验，现场安装后，即按国家管道工程施工及验收规范有关规定进行测试承压能力和气密性试验，其中承压能力达6kg.fcm2符合原则则为合格。7、防腐阻垢性阐明机组内部走水所有采用铜管；保温水箱内胆外胆所有采用日本或韩国进口SUS304不锈钢板，根据冬季H勺规定，采用进口聚氨酯整体发泡，发泡厚达70廊；冷热水管采用PP-R国标件，现场冷作及现场焊缝刷防锈漆处理；系统热水管保温层采用EPS橡塑管，保温管厚达30mm8、环境保护性阐明系统水质在循环加热过程中，大部分污杂物在重力作用下沉降在集热器和储热水箱底部,对使用者的健康无任何影响，定期（三个月）排污时对环境亦无任何影响。三、施工方案1、施工范围1）热泵中央热水系统工程包括主体工程和辅助工程。主机工程重要由热泵主机，不锈钢储热保温水箱，水箱架及底座等构成，辅助工程重要冬季采用电辅，保温及防风项目等构成。2）本工程为楼面全包工程，含材料，加工，安装费，运送，设计等所有工程项目。2、施工组织1）工程由我企业工程部负责组织安装，工程部有足够的技术力量和施工经验完毕热泵热水工程，当工程进入工期紧张后，企业可随时增派人员。3、质量与安全保证措施为保证工程验收合格率100%,到达优良原则。采用下列措施：1）关键过程控制：a）隐蔽工程必须通过监理或甲方验收签证后方可封闭。b）管道进行水压试验前，对系统进行反免冲洗，直到水清澈为止。2）重要过程控制:a）管道安装时首先将管道内的垃圾清理洁净，安装时严防熔渣落入管内，对已安装好的管道开口处，包封严密，以免建筑物垃圾进入管内。b）管道丝接：弹线确定走向、标高，卡好尺寸、筛选管件，安装管道时调整水平或垂直度，丝接时用力适度。c）保温：管道保温特点是隔热、防节露；保证其密封性，特点是支架处要防止产生冷桥现象。3）严格按设计图纸和协议规定施工。4、工程的验收（1）、热泵工程外观整体协调、构造紧凑、合理。（2）、主机、水箱、管路、阀、控制系统外观无明显缺陷。（3）、防漏检查：系统装置注满水后，正常运行，无漏水现象为合格。（4）、产热量检查：系统装置持续运行二天，产热指标到达协议规定为合格。5、工期（进度）安排我企业产品己所有预留接口，现场只需简朴的串并联，协议签订后，按甲方规定日期进入施工现场。工期按协议的规定进行。6、与工程的!协调我企业将派专人（乙方代表）与贵方人员亲密配合。凡施工过程中需贵方配合和支持的,将提前告知贵方，以获得理解和支持。凡土建施工中需我方提供以便与支持的，应及时予以全力配合，尤其在大楼顶上防水隔热层上施工，我方应按贵方规定完善一切质量，美观，清洁等工作。7、施工现场用房（场地）除楼顶作业外，需向我方提供材料库房一间。此外，在吊装和运送材料，设备，以及施工过程中，尚需在工期进度时间内占用一部分公共施工作业场地。8、施工人员配置及运送人员配置：乙方将根据工期及工程强度等各方面的原因调配工地人员。施工质保证体系施工程序：现场考察一一放线一一核定尺寸一-主机基础定位一一储水保温箱基础定位一一保温水箱制作与安装-一水管定位、制作、安装-其他配件定位安装一一主机安装、水管连接一一清洗系统一一灌水试压水管保温电气连接调试。设备安装施工措施及规定：1）热泵热水机组安装A、查对设备甲、J名称、型号、规格、包装箱号、箱数并检查包装状况。B、检查随机技术资料及专用配件与否齐全。C、热泵热水机组可安装在楼顶或地平面上，热泵热水机组安装时要与邻墙保持合适的距离，以免制止空气流通，影响热泵热水机组制热效果，同步也便于检修。D、热泵热水机组运行时具有一定的震动与噪音。热泵热水机组安装时要牢固、可靠，底部水平放置、倾斜角不不小于5度。机组可直接用螺栓固定在主机基础上。主机基础可用水泥预制预留排水道，也可用角钢制作托架加防震橡胶垫，置于地平面上，底部要能承受机组运行的重量。E、热泵热水机组如需安装减震装置，应严格按照设计规定的型号、数量和位置进行安装、找正找平。F、热泵热水机组开箱检查,设备不应有缺件、损坏和锈蚀等状况，管口保护物和填盖应完好;G、热泵热水机组不可靠近易燃、易爆、有明火、有污染、腐蚀气体、灰沙、落叶等的地方。2）储水保温水箱安装A、储水箱采用圆形的保温水箱（保温水箱内层采用50三厚保温层）。安装储水箱时内外层不锈钢表面不适宜划损（如有内外层不锈钢表面划损要涮油漆）oB、圆形保温水箱安装时，保温水箱基础可用混凝土构造或用槽钢制作托架高出地平面20Omm以上（能承受水箱灌水后重力），槽钢托架要涮防锈油漆。C、保温水箱定好热泵热水机组进出水管口，供热水的出水与回水管口，补冷水管口。3）水管安装A、热泵热水器水管安装要符合冶金部颁发的“室内卫生工程施工及验收规范”B、水管安装要按施工图纸规定水管大小安装。C、水管安装前要清除管内杂物，管道可拆卸的连接要置于检修的地方。D、各设备之间连接的）管道其倾斜度和坡向要符合设计规定。E、热泵热水机组的布置和水管走向，根据现场实际状况，我们与顾客进行协调，原则上以布置美观、节省成本、便于维修、不对机组运行产生任何不利影响为宜。4）水泵安装A、水泵基础可用混凝土或角钢制作托架并高出地平面100mm以上，预留排水沟，水泵固定在基础上并安装水平。B、水泵安装进出口方向不能反装。5）阀门安装A、阀门的安装位置、方向、高度要符合设计规定，不得反装。B、自动排气阀措施要对的、排放口要朝向安全地带。6）电气安装A、热泵热水机组的电线要采用PVC线管套。B、电线布置不能靠近潮湿地方。7）试压并清洗水管系统A、水管系统采用灌水试验压力。B、用水冲洗水管到达没有杂物、洁净为止，并拆洗Y型过滤器。8）管道保温：水管保温采用30mm厚阿洛斯Bl,外用光亮铝或PVC管。五、工程案例业绩序号工程名称1234567891011121314151617181920212223以上为企业部分工程案例!六、工程机安装阐明书（见随机阐明书）七、工程案例图片（见宣传彩页）
