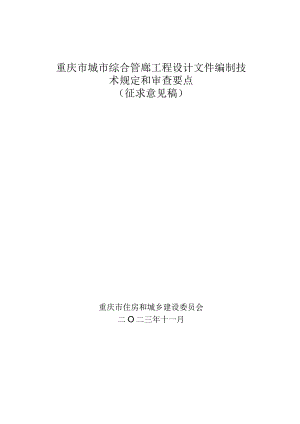

重庆市城市综合管廊工程设计文件编制技术规定和审查要点（征求意见稿）重庆市住房和城乡建设委员会二O二三年十一月总则1第一篇工程设计文件编制31. 方案设计31.1 一般规定31.2 设计说明31.3 设计图纸72. 初步设计92.1 一般规定92.2 设计说明92.3 设计图纸223. 施工图设计273.1 一般规定273.2 设计说明273.3 设计图纸38第二篇工程设计文件审查481. 行政审查482. 技术审查54总贝!l1为规范重庆市城市综合管廊设计文件编制和管理工作，保证城市综合管廊设计文件成果质量，满足安全适用、技术先进、经济合理的要求，并各阶段设计文件审查工作，为审查提供技术依据，根据国家及部委有关的规定，结合本市实际情况，制定本规定和要点。2本规定和要点适用于重庆市行政区域内新建、改建、扩建城市综合管廊工程设计编制及技术审查。3本规定和要点所称城市工程管线是指本市行政区域内的为满足生活、生产需要的给水（含再生水）、雨水、污水、再生水、天然气、热力、电力、通信（含通讯、广播电视、交通信号、城市监控等）等市政公用管线及其附属设施，不包含工业管线。4城市综合管廊建设旨在合理高效利用地下空间，规范城市地下管线建设行为，避免地下管线重复建设、反复开挖，保障地下管线运营安全，节约投资。5综合管廊设计文件的编制必须贯彻执行国家有关市政公用及市政管线工程的政策和法规，满足国家强制性标准条文、现行市政公用工程、管网建设标准规范（规程）、制图标准的规定和要求，涉及其他专业内容的，尚应符合国家及地方现行有关规定。6采用暂无国家、行业或地方标准的新技术、新材料、新工艺时，设计应作详细说明，并提供相关认证材料。7根据重庆市住房和城乡建设委员会关于进一步加快应用建筑信息模型（BIM）技术的通知（渝建发201819号）的要求，对应当采用建筑信息模型（BIM）技术的综合管廊建设工程项目，在设计阶段应采用建筑信息模型（BIM）技术,具体编制要求应按照重庆市市政工程初步设计文件编制技术规定（2022年版）一市政工程信息模型专篇市政工程信息模型技术标准（DBJXXX-20*）执行。8依附于道路同步建设不单独立项的城市综合管廊工程，可根据项目具体情况对综合管廊部分单独立卷编制。第一篇工程设计文件编制.方案设计1.l一般规定1.1.1 城市综合管廊方案设计文件由设计说明（含投资估算）、设计图纸、工程信息模型（如果有）及其他必要的图文资料组成。综合管廊方案设计阶段信息模型编制深度要求参照地标市政工程信息模型技术标准（DBJXXX-20*）1.2设计说明综合管廊方案设计说明应包括（不限于）以下内容。1.2.1 概述1.2.1.1 工程概况1 .简述项目区位（附区位示意图表达）、工程地点；2 .简述项目背景、建设必要性、资金来源等；3 .简述建设规模、设计范围及设计内容、周边环境、场地等工程边界条件等。1.2.1.2 设计依据及技术标准1 .对主要设计依据的文件或资料名称、完成时间及来源作详细列举，如：设计委托书或设计合同（含特殊技术要求）、工程可行性研究报告批复意见、相关会议纪要及函件、与工程相关的专项研究报告（如环评、水保、轨道保护、文物保护、场地地震安全性评价等）、周边用水用电条件函及其它有关文件。2 .列举与本工程有关的且在管廊设计中拟采用或参考的主要设计标准、规范、规程等的名称与版本号等。1.2.1.3 项目前期进展1 .简述前期现场踏勘、资料收集、与业主沟通交流的情况及主要结论；2 .简述与工程相关的专项论证和专项设计情况及主要结论。1.2.1.4 上阶段意见执行情况1 .对可行性研究报告批复意见及执行情况逐条说明。2 .对主管部门和建设单位意见及执行情况逐条说明。3 .简述方案设计优化或变更的内容及理由。1.2.1.5 强制性规范、标准的执行情况1 .说明是否存在违反行业现行规范强制性条文的情形。2 .若采用的新技术、新工艺、新材料或其他设计技术不符合强制性工程建设规范标准或者超出现行规范标准适用范围，简述按照相关程序进行核准或论证后的审批情况；应特别说明“通过论证和制定了切实可行处置措施”并须将“按审批程序履行了报批手续''审批同意情况进行说明并列示审批证据。1.2.2 规划与现状分析1 .规划分析简述综合管廊专项规划、控制性详细规划、市政管线专项规划、市政道路规划等相关内容。2 .现状分析(1)简述工程红线范围内及周边相关市政管线的现状概况，包括主要管线种类、规模、路线、使用状况、权属单位等。(2)简述现状道路、现状综合管廊、轨道交通、她下及地上构建筑物等建设条件。1.2.3设计原则依据项目特点明确综合管廊工程平面、竖向位置及间距控制原则。1.2.4总体设计1.2.4.1综合管廊系统布局(1)简述管廊路由及平面位置，监控中心选址、占她面积等；(2)简述综合管廊与片区管廊系统布局的关系；(3)简述综合管廊与现状及规划管线的衔接内容。1.2.4.2 入廊管线分析(1)说明入廊管线种类、规模、容量及其他相关要求；(2)阐述入廊管线合理性，重点对燃气、污水、雨水及给水(DN800mm)管线进行入廊方案比选。1.2.4.3 断面设计根据入廊管线的种类及规模、施工方式、布置要求、预留空间等，对舱室数量、断面形式、断面尺寸进行方案比选，通过技术经济论证，提出推荐方案。针对道路过窄等道路宜增加紧凑型管廊分析论证。1.2.4.4 平面设计说明综合管廊平面定位、转弯半径、与道路关系等设计内容，如遇重要节点(轨道、河流、铁路等)平面布局宜进行方案论证。1.2.4.5 竖向设计(1)说明管廊顶板覆土、纵向坡度等设计内容；(2)说明管廊与桥梁(高架、立交)、轨道、地下管线、地下工程、河道(箱涵)、其他综合管廊等重要节点的关系，必要时应对管廊重要节点进行方案比选，提出推荐方案。1.2.4.6 节点设计说明端部井、管线分支口、交叉口(包含结构形式、管线衔接)、通风口、逃生口、投料口、人员出入口等节点的设计思路、布置形式等内容。1.2.4.7 管线过街说明管线过街的形式，如过街管廊、直埋管线等，明确过街管线预留规模，预留位置等。1.2.4.8 管廊支架说明支架布置间距，布置方式，采用形式等。1.2.4.9 管廊采用装配式建造分析管廊施工对现浇、装配式进行技术经济比较，提出推荐方案。125结构设计(1)说明设计原则、设计依据、现状地质条件；(2)说明管廊断面采用的结构形式、结构壁厚、结构布置等；未采用标准图集的复杂构造宜特殊说明。（3）说明结构主要材料设计及耐久性要求，主要包括混凝土强度等级、钢筋种类、砌体强度等级、砂浆强度等级等。（4）说明抗震、抗浮、结构防水设计、耐久性设计、管廊基坑及边坡设计、支护设计、管廊地基处理设计、基坑回填设计等。1.2.6附属设施设计1.2.6.1消防系统设计说明建（构）筑物消防、灭火系统、电气消防及通风系统消防的原理及系统设计要求。1.2.6.2 通风系统设计说明通风设计标准、通风方式、通风控制、事故通风工况及环保节能方式。1.2.6.3 电与照明系统设计说明地下综合管廊附属设施自用设备负荷的供配电设计、电气控制系统，负荷等级、电源及供电方式，照明节能措施。1.2.6.4 监控与报警系统设计简要说明火灾自动报警联动系统、防火门监控系统、电气火灾监控系统、燃气探测报警系统方案，系统布设。1.2.6.5 给排水系统设计1 .阐述给水水源、用水量、水压等内容。2 .阐述排水系统排水方式、排水设计水量，集水坑设置原则，排水泵的设计参数等。1.2.6.6 标识系统设计说明管廊标识标牌的种类及设置要求等。1.2.6.7 监控中心与辅助用房设计说明监控中心与辅助用房的使用功能、选址、占地面积、建筑面积、建筑高度等设计。1.2.7 管线设计入廊管线由管线权属单位组织专项设计，侧墙支架纳入总体设计，详见1.2.4章节。1.2.8 劳动保护与安全生产主要危害因素分析及安全卫生防护措施。1.2.9 节能环保与水土保持结合工程实际情况，叙述能耗情况及主要节能措施，包括节电、节省药剂、节水、节能设备和建筑物隔热等措施，并应满足重庆市建筑节能的相关规定。1.2.10 主要工程量及投资估算列表说明主体工程和各分项工程的工程数量、主要设备及材料名称、规格（型号）、数量等。1.2.11 问题及建议说明有待进一步研究解决的主要问题和有关建议。1.3设计图纸1.3.1 区域位置图区域位置图（大比例尺）。突出拟建项目所在的位置、交通、四邻的情况等。1.3.2 系统布局图比例尺一般采用1:5000-Ii100OOo在区域路网图基础上，示意拟建项目与片区综合管廊系统衔接关系、与管廊衔接的主要现状及规划市政管线站点及通道、周边主要建（构筑物）等。1.3.3 总体布置图1 .比例尺一般采用1:1（M）O1:5000。现状地形图（含现状管线和设施调查成果）基础上，示意综合管廊起终点及路由、沿线重要节点、迁改管线路由（如有）等。2 .示意主要附属构筑物，标注综合管廊断面尺寸、桩号、防火分区等。1.3.4综合管廊典型横断面图1.比例尺一般采用1：20-1:100,图中包括综合管廊结构断面、支架布置、入廊管线布置、综合管廊附属设施等。2.注明断面尺寸、入廊管线规格、支架间距等。1.3.5 综合管廊道路横断面图比例尺一般采用1:1001:200。在道路横断面基础上表示综合管廊与道路、廊外市政管线、其他重要构筑物之间的平面及竖向相对位置。1.3.6 平面图1 .比例尺一般采用1:500.在现状地形图（含现状管线和设施调查成果）基础上，示意规划或设计的道路、其他管线、主要建（构）筑物等，示意设计综合管廊平面布置和附属构筑物。2 .标注综合管廊断面尺寸、桩号等，标示重要节点的位置。3 .标示图例和指北针，进行必要的说明。1.3.7 结构设计比例尺一般采用1:50-1:200.绘制管廊沿线挡墙位置、挡墙形式、基坑开挖、典型节点（含特殊节点）、标准段管廊结构断面等图纸内容。1.3.8 电气设计绘制供电位置及布置总图、供电与照明系统原理图、管廊断面电气布置图、监控系统原理图。1.3.9 消防系统原理图绘制消防灭火系统原理图（若有）。1.3.10 监控中心方案设计图比例尺一般采用1:50-1:200.绘制主要建筑物的平面图、立面图和剖面图。1.3.11 节点大样图比例一般采用1:20-1:50,未采用标准图集的复杂构造宜提供详图。2.初步设计2.1 一般规定2.1.1 城市综合管廊初步设计文件按照设计总说明、初步设计图纸、工程概算书、工程信息模型（如果有）及其他必要的图文资料分册编制。初步设计图纸可根据专业按照总体工程、建筑工程、结构工程、电气工程、通风工程、给排水及消防工程设计等子分册分别编制。2.1.2 初步设计总说明可按照“*综合管廊工程初步设计文件第一册共*册设计总说明''编制；初步设计图纸可按照“*综合管廊工程初步设计文件第二册初步设计图共*册第*分册共*分册*工程设计”编制；工程信息模型可按照“*综合管廊工程初步设计文件第三册共*册工程信息模型”编制。2.1.3 非独立项目可按照“*工程施工图设计文件第*卷共*卷综合管廊工程”编制。2.1.4 初步设计概算的编制按照重庆市市政工程初步设计和施工图设计文件技术规定和审查要点有关规定执行。2.1.5 初设阶段的综合管廊工程信息模型的编制深度及审查参照市政工程信息模型技术标准重庆市市政工程初步设计文件编制技术规定市政工程信息模型专篇有关规定执行。2.2 设计说明221概述2.2.1.1 工程概况1 .简述项目区位（附区位示意图表达）、工程地点；2 .简述项目背景、建设必要性、资金来源等；3 .简述建设规模、设计范围及设计内容、周边既有道路或规划道路及沿线已建或规划建设的重要建筑物的位置和概况（插入相关图片说明）、场地等工程边界条件等。2.2.1.2 设计依据及技术标准1 .设计依据对主要设计依据的文件或资料名称、完成时间及来源作详细列举，如：设计委托书或设计合同（含特殊技术要求）、工程可行性研究报告批复意见、设计方案规划审查意见、规划选址意见书、工程地质勘测报告、相关会议纪要及函件、与工程相关的专项研究报告（如环评、水保、轨道保护、文物保护、场地地震安全性评价、高边坡深基坑专项等）、周边用水用电条件函及其它有关文件。2 .采用的规范标准逐条列出与本工程有关的且在设计中采用及参考的有效设计标准、规范、规程等，并注明名称与版本号。2.2.13项目前期进展1,简述前期现场踏勘、资料收集、与业主沟通交流的情况及主要结论；2.简述与工程相关的专项论证和专项设计情况及主要结论。2.2.1.4 上阶段审查意见的执行情况1 .对可行性研究报告批复意见、方案设计规划审查意见和其他相关审查意见及执行情况逐条说明。2 .对主管部门和建设单位意见及执行情况逐条说明。3 .简述初步设计优化或变更的内容。若技术标准、建设规模、用地红线等指标与原审批条件相比发生重大改变，则应补充论证资料并按原审批程序履行报批手续2.2.1.5 对规范强制性条文执行情况1 .说明是否存在违反行业现行规范强制性条文的情形。2 .若采用的新技术、新工艺、新材料或其他设计技术不符合强制性工程建设规范标准或者超出现行规范标准适用范围，简述按照相关程序进行核准或论证后的审批情况；应特别说明“通过论证和制定了切实可行处置措施”并须将“按审批程序履行了报批手续''审批同意情况进行说明并列示审批证据。222建设条件2.2.2.1 管廊地理位置简述拟建管廊所处的具体位置，管廊周边的既有及规划道路情况、既有及规划管廊情况和与之连接的既有管廊关系（可附位置缩图）。2.2.2.2 建设区域的自然条件对建设区域内气象、水文等自然条件，如气温、降雨、日照、蒸发量、主导风速、风向、河流水位、流速、地下水位等关键指标参数进行简要表述。2.2.2.3 设场地地形地质条件勘察文件的深度应不低于初步勘察阶段的要求，对于不良地质现象和高边坡（含深路堑）勘察深度应达到详细勘察阶段的要求。引用项目工程地质勘察报告中的地形地貌、工程及水文地质、构造、地震描述、主要技术指标、评价意见及结论等。2.2.2.4 建设场地地物条件简要分析建设工程周边现状，包括周边路网现状、用地现状、主要构筑物现状布局、主要现状限制条件分析等。依据调查资料对拟建综合管廊工程沿线控制和影响线路平纵横设计的重要建（构）筑物、相交相临的道路、公路、轨道、铁路、河流、桥梁、隧道、架空线缆、地下综合管道等基础设施等进行客观、准确、简明的叙述。2.2.2.5 现状管线概况分析市政管线及站点布局现状概况，说明工程实施范围内，电力、通信、路灯、燃气、给水、雨水、污水等管线的现状概况，包括管线规模和平面走向布置，各自权属单位及其服务范围，各类管线的使用状况，存在的问题。2.2.2.6 相关规划1 .简述综合管廊规划，包括系统布局、路由、规模、舱室等；2 .简述工程涉及的各专业管线规划内容，主要包括规划管线种类、路线、布置、规模等内容。3 .简述工程设计的市政道路、防洪规划和其他相关规划的主要内容。223设计原则与设计思路2.2.3.1设计原则依据项目特点制定有针对性的设计原则。2.23.2设计思路1 .根据项目特点，阐述设计思路，提出本阶段的技术重点、技术难点。2 .依据上阶段审查意见并结合新增基础资料(新材料、新工艺、创新点)提出设计方案优化思路。224总体设计2.2.4.1 综合管廊系统布局1 .阐述综合管廊系统需求与布局，说明设计控制因素，对项目建设范围内现状道路、现状管廊、现状管线、铁路、轨道、关键节点等控制因素进行阐述并提出针对性的设计措施；2 .说明监控中心选址、形式、占地面积、建筑面积等；3 .说明综合管廊与现状及规划管线的衔接内容。2.2.4.2 入廊管线及容量说明入廊管线种类、容量及其他相关要求。2.2.43断面设计1 .说明断面设计要点；2 .说明舱室数量、断面形式、规格尺寸、层间距等。2.2.4.4 平面设计1 .说明平面布置的设计要点；2 .说明综合管廊平面定位、转弯半径、与道路边线相对位置，如遇重要节点(轨道、河流、铁路等)详细说明设计内容。3 .说明综合管廊平面布置与其他未入廊管线的相对位置、间距等，应满足城市工程管线综合规划规范(GB50289-2016)、城市地下管廊工程设计规范(T/ZS00032018)相关要求。2.2.4.5 竖向设计说明管廊顶板覆土、纵向坡度等设计内容；如遇重要节点（轨道、河流、铁路等）详细说明设计内容。2.2.4.6 节点设计说明端部井、管线分支口、交叉口（包含结构形式、管线衔接）、通风口、逃生口、投料口、人员出入口等节点的设计参数、尺寸等内容。2.2.4.7 防火分区1 .根据入廊管线种类确定综合管廊火灾危险性类别，说明防火分隔、防火封堵的做法；2 .说明综合管廊防火分区编号、里程桩号、防火分区长度、附属节点布置等。管线过街1.说明过街管廊、直埋管线等过街的形式；2.说明过街管线预留规模，预留位置，设计尺寸等。2.2.4.9 管廊支架说明支架布置间距、预埋要求、强度、防腐等，结合入廊管线对支架的结构受力进行计算。2.2.4.10 标识标牌说明标识标牌的种类、材质、安装要求、使用要求等。2.2.5建筑设计2.2.5.1 设计内容说明工程她点、工程规模及性质等，设计范围及主要内容。2.2.5.2 设计依据简述与建筑设计相关的上阶段批复和各类设计基础资料。2.2.53节点设计1 .说明变电所、监控中心、设备用房（消防泵房等）的使用功能、平面布置、建筑面积、建筑高度、层数、层高、防水等级、装修标准等；2 .说明人员出入口等节点的采用形式、平面布置、装修标准等;3 .明确采用楼梯、门窗、普通墙体的部位、形式、装修标准等。2.2.5.4 建筑防火设计说明火灾危险性类别、建筑耐火等级、防火分隔、安全疏散、防火构造、防火封堵等内容。2.2.5.5 材料选用或做法表说明建筑材料的选用或做法。2.2.6结构设计2.2.6.1 工程概况1 .说明管廊工程她点、起终点、规模、断面尺寸等基本内容。2 .说明工程地质条件，主要内容包括自然地理、地形地貌、地层岩性、地质构造、水文地质条件、地震、不良地质、特殊性岩土、相邻建（构）筑物及地下管线等。2.2.6.2 设计依据简述与结构设计相关的上阶段批复、各类设计基础资料、专项论证报告和论证意见等。2.2.63设计标准1 .说明结构分类等级及依据，包括结构安全等级、地基基础设计等级、桩基设计等级、抗震设防类别、钢筋混凝土结构的抗震等级、构建筑物她下部分防水等级、裂缝控制等级、抗浮设计等级、建筑防火分类与耐火等级、混凝土构件的环境类别等。2 .说明主体结构工作年限、最大裂缝宽度限制、钢筋保护层厚度、抗浮稳定安全系数等基本参数。3 .说明结构设计荷载、覆土厚度、地面汽车荷载等。4 .说明设计基本地震加速度、设计地震分组、场地类别、场地特征周期、结构阻尼比、地震影响系数等。2.2.6.4 基坑与边坡工程1 .说明基坑分类等级：包括基坑设计等级和基坑支护结构安全等级。2 .说明主要荷载（作用）取值：包括土压力、水压力、基坑周边在建和已有的建（构）筑物荷载、基坑周边施工荷载和材料堆载、基坑周边道路车辆荷载等。3 .说明设计计算软件：基坑设计计算所采用的程序名称和版本号。4 .说明基坑及边坡设计内容，主要包括：基坑边坡稳定性分析、边坡设计、边坡护面设计、截排水沟设计、回填材料及工艺要求设计等。5 .对支护方案进行技术经济比选论证。6 .说明地下水控制设计（如有）。7 .说明施工技术要求，主要包括土石方开挖、高填方边坡、引水措施及管廊抗浮、桩板挡墙、支撑等设计要求。8 .说明基坑与边坡的监测要求。9 .必要时说明支护结构质量的检测要求。10 .必要时说明基坑的应急预案。11 .必要时对基坑周边环境影响进行评估。2.2.6.5 地基基础及环境设计1 .当采用地基处理时，说明地基处理要求并阐明处理方法。2 .基础设计所采用的岩土力学参数。3 .采用天然地基时，说明基础埋置深度和持力层情况；采用桩基时，说明桩的类型、桩端持力层及进入持力层的深度；说明基坑的开挖方式或支挡方式。4 .说明环境处理方案及支挡（放坡）形式，高切坡、深开挖、高填方工程按重庆市相关规定执行。5 .说明对相邻既有建（构）筑物的影响与保护措施（如有）。6 .说明关键技术问题的解决办法。7 .说明施工特殊要求及其他内容。2.2.6.6主体结构设计1 .说明管廊断面采用的结构形式、结构壁厚、结构布置、特殊结构形式等；2 .说明结构选型及结构布置。3 .说明结构缝（伸缩缝、沉降缝、防震缝、构造缝、体型缝及分割健）的设置要求。4 .说明结构主要材料设计及耐久性要求，主要包括混凝土强度等级、钢筋种类、砌体强度等级、砂浆强度等级、特殊材料或产品等。5 .说明特殊结构的处理措施。6 .说明或图示关键技术问题解决方法和特殊技术。7 .说明抗浮措施或施工措施要求（如有）。8 .说明抗渗、防水、防爆、防震、防蚀设计及相应施工技术要求。2.2.6.7其他需要说明的内容1 .说明本工程涉及危大工程的重点部位和环节，提出保障工程周边环境安全和工程施工安全的意见，必要时进行专项设计。2 .对施工的特殊要求：说明施工顺序，说明重要构筑物施工方法。3 .提出必要的试验要求。4 .提出进一步的地质勘察要求和试桩要求。227消防系统设计2.2.7.1建（构）筑物消防1 .根据入廊管线种类确定综合管廊火灾危险性类别，划分管廊防火分区（里程桩号、防火分区长度等），确定防火分隔、主体结构耐火等级等相关内容，并应满足建筑设计防火规范（GB50016）、城市地下综合管廊工程技术规范（GB508385）及消防给水及消火栓系统技术规范（GB50794）等的要求。2 .说明管廊相关建（构）筑物（变电所、监控中心、设备用房（消防泵房）等消防设计。2.2.7.2灭火系统说明消防设施的不舍要求，消防设施的布设位置、个数、种类等。2.2.73电气消防1 .说明火灾自动报警及联动系统的系统功能及系统布设要求；2 .说明防火门监控联动系统及电气火灾监控系统的设计要求。2.2.7.4通风系统消防说明通风系统中封闭楼梯间、变电所、配电室、防火分区等的通风消防设计要求。228暖通工程设计2.2.8.1 工程概况说明工程地点、自然环境、工程规模及性质等。2.2.8.2 设计概况明确设计范围、设计内容、设计原则和标准，以及相关专业的设计分工等。1.1.1.1 暖（如有）确定热负荷、热源选择、供暖系统形式及管道敷设方式、管道补水定压方式、供暖系统平衡及调节手段、热媒参数、系统工作压力、供暖热计量及室温控制、供暖设备、散热器类型、管道材料及保温材料的选择等。2.2.8.4 通风根据构（建）筑物使用功能、生产需求规模、防火分区、舱室的管线类别确定通风的区域，确定室内外空气计算参数、廊内设计温度、通风换气标准、通风系统的形式和通风量或换气次数，通风系统设备选择和风量平衡，管道材料及保温材料的选择、通风口的设置位置，设备的选型、通风系统控制方式。2.2.8.5 空调确定冷、热负荷、冷、热源选择、空调系统设备配置形式、系统平衡及调节手段、监测与控制、必要的气流组织，管道材料及保温材料的选择等。2.2.8.6 冷、热源机房确定设备选型、冷、热源参数；所消耗能源的来源于种类；冷、热源系统及其内部主要设备的描述。冷、热源系统对环境的影响。2.2.8.7 节能降噪设计按节能设计要求采用的各项节能措施，降噪、减震要求，管道和风道减震做法要求。2.2.8.8 计算书（供内部使用）对负荷、风量与水量、主要管道水力等应做初步计算，确定主要管道和风道的管径、风道尺寸及主要设备的选择。2.2.9电气设计2.2.9.1 工程概况说明工程地点、自然环境、工程规模及性质等。2.2.9.2 设计依据说明与本专业设计相关的工程设计资料和建设单位提出的要求。2.2.93设计范围说明本专业的设计范围、设计内容、设计边界等内容。2.2.9.4变、配、发电系统1 .说明供电负荷等级和各级别负荷容量。2 .说明供电电源及电压等级、供电来源、电源容量及回路数、备用电源设置情况以及近远期情况。3 .说明用电设备种类、各级别用电负荷计算和总负荷计算结果，附负荷计算表。4 .说明负荷性质及其对供电电源可靠程度的要求，明确内部配电方式，变电所容量、位置、变压器容量和数最的选定及其安装方式（室内或室外）；说明高、低压配电系统接线型式及运行方式；阐述正常工作电源与备用电源之间的关系；说明重要负荷的供电方式；用电源和应急电源容量确定原则及性能要求，有自备发电机时，说明启动、停机方式及与城市电网关系。5 .说明保护和控制措施。说明采用继电保护方式、控制的工艺过程；说明各种遥测仪表的传递方法、信号反应、操作电源类型等。6 .说明计量方式。说明所采用的高压或低压方式；说明专用柜或非专用柜（满足供电部门要求和建设单位内部核算要求）；说明监测仪表的配置情况。7 .说明功率因数补偿方式。说明功率因数是否达到供用电规则的要求；说明应补偿容量和采取的补偿方式和补偿后的结果。8 .说明谐波状况及治理措施。9 .说明电动机启动及控制方式的选择。2.295照明系统1 .说明照明方式、种类及主要场所照度标准、照明功率密度值等指标；说明室外照明的种类、电压等级、光源选择及其控制方法等。2 .说明光源、灯具及附件的选择、照明灯具的安装及控制方式，节能降耗措施。3 .设置应急照明时，应说明应急照明的照度值、电源型式、灯具配置、控制方式、持续时间等。1.1.1.6 监控与报警系统设计1 .说明环境与设备监控系统、安全防范系统、通信系统、预警与报警系统等的组成及其系统架构、系统配置、系统功能。2 .说明系统网络、上位机控制平台功能及应用。3 .说明监控及报警系统的设备选型。4 .说明监控及报警系统的布设要求。1.1.1.7 线缆选型及敷设方式说明电线电缆的选型、管线敷设要求及措施、主要设备选型等。1.1.1.8 防雷1 .说明防雷类别、雷电防护等级等。2 .说明防雷方式和相应保护措施。1.1.1.9 接地及安全措施1 .说明各系统要求接地的种类及接地电阻要求。2 .说明等电位设置要求、接地装置要求、防爆要求等。1.1.1.10 电气节能1 .说明电气节能和环保措施。2 .阐述电气节能、环保产品的选用情况。1.1.1.11 抗震设计说明电气设备设施抗震措施。2.2.10 给水排水设计2.2.10.1 工程概况说明工程地点、自然环境、工程规模及性质等。2.2.10.2 设计依据说明与给水排水设计相关的工程设计资料和建设单位提出的要求。2.2.10.3 设计范围说明本专业的设计内容、范围以及相关专业的设计分工。2.2.10.4 排水系统阐述排水系统排水方式、排水设计水量、设计参数，阐述排水系统设置，阐述排水设施的选用。2.2.10.5 给水系统阐述水源、用水量、水压，阐述给水系统设置，阐述用水设施的选用。2.2.10.6 自动灭火系统阐述自动灭火系统的类型、设计参数、系统设置情况、设备选型、系统工作原理、控制方式等。2.2.10.7 灭火器配置阐述各舱室、各节点的灭火器设置间距、规格型号等。2.2.10.8 设备控制要求阐述给排水及消防设备或系统的控制要求。2.2.10.9 管材及附件阐述管材、阀门及阀件的选型。2.2.11 劳动保护与安全生产主要危害因素分析及安全卫生防护措施。说明工程范围内危险性较大的分部分项工程及相关建议或措施。2.2.12 节能环保与水土保持结合工程实际情况，叙述能耗情况及主要节能措施，包括节电、节省药剂、节水、节能设备和建筑物隔热等措施，并应满足重庆市建筑节能的相关规定。2.2.13 轨道交通保护（如有）说明管廊所在区域的轨道交通概况，管廊与轨道交通的关系，项目风险识别、分析及评估等内容。2.2.14 古树、文物的保护（如有）说明工程范围内古树与文物情况说明、保护原则、具体保护方案。2.2.15 新技术、新结构、新材料应用及拟开展的专题技术研究（必要时）1 .新技术、新结构、新材料的采用说明其运用部位和运用原因。新材料应是通过鉴定的；新技术、新结构如通过论证应说明，如未经过论证应在初设审查前进行论证。2 .专题技术研究阐述针对某个技术问题开展专题技术研究的目的和意义，阐述专题技术研究大纲。2.2.16 下阶段设计需注意的问题2.2.16.1 需要解决的主要问题1 .需要解决的主要问题降低风险的主要措施。2 .施工图设计阶段需要建设单位协调解决的重大问题。2.2.16.2 主要建议施工图设计阶段需要的资料和勘察要点，提出有利于项目建设管理的其它建议意见。2.2.17 设计概算简况及主要技术经济指标表列表说明主体工程和各分项工程的工程数量、主要设备及材料名称、规格（型号）、数量等。依据初步设计概算书摘录设计概算简况及编制主要技术经济指标表。2.2.18 附件各类批件和附件。2.3设计图纸2.3.1 区域位置图区域位置图（大比例尺）。突出拟建项目所在的位置、交通、四邻的情况等，标注主要的交叉口、舱数，涉及多个子项时应列出主要工程项目表基本情况。2.3.2 总体设计23.2.1 系统布局图比例尺一般采用1:5000-L100OOo在区域路网图基础上，示意拟建项目与片区综合管廊系统衔接关系、与管廊衔接的主要现状及规划市政管线站点及通道、周边主要建（构筑物）等。23.2.2 总体布置图1 .比例尺一般采用1:1000-l:5000o现状地形图（含现状管线和设施调查成果）基础上，示意综合管廊起终点及路由、沿线重要节点、迁改管线路由（如有）等。2 .示意主要附属构筑物，标注综合管廊断面尺寸、桩号、防火分区等。23.2.3综合管廊典型横断面图1 .比例尺一般采用1：20-1:100,图中包括综合管廊结构断面、支架布置、入廊管线布置、综合管廊附属设施等。2 .注明断面尺寸、入廊管线规格、支架间距等。2.3.2.4综合管廊道路横断面图比例尺一般采用1:1001:200。在道路横断面基础上表示综合管廊与道路、廊外市政管线、其他重要构筑物之间的平面及竖向相对位置。23.2.5平面图1 .比例尺一般采用1:500。在现状地形图（含现状管线和设施调查成果）基础上，示意综合管廊起终点、沿线重要节点、过街管线、其他管线、主要建（构）筑物等，示意设计综合管廊平面布置和附属构筑物。2 .标注综合管廊断面尺寸、桩号等，标注控制节点的坐标和标高。3 .标注尺寸示意距离建（构）筑物的相对位置。4 .标示图例和指北针，进行必要的说明。23.2.6 综合管廊纵断图1 .比例尺一般采用横向1:5001:1000、纵向1:1001:200。图中应包括网格线、现状地（路）面线、设计路（地）面线等要素；示意与设计综合管廊交叉的铁路、轨道、道路、桥梁、河流、各类地上地下管线、管渠及其他障碍物的位置，示意综合管廊附属构筑物。2 .注明设计综合管廊廊内底标高、埋深、桩号、坡度、断面尺寸、交叉管（渠）的标高等。23.2.7 构造详图比例尺一般采用1：101：100,表达管廊各类口部构筑物大样图。23.2.8 筑设计比例尺一般采用1:501:200。绘制监控中心、消防泵房、变电所、人员出入口等主要建（构）筑物的平面图、立面图和剖面图，表达出主要结构与主体管廊的位置关系，基础做法，建筑材料、室内外主要装修、建筑构造、门窗以及主要构件截面尺寸等。23.2.9 构设计一般包括以下内容，可根据工程具体情况适当调整图纸内容：1 .如有地基处理，图中表达地基处理的范围、处理的方案、承载力及变形要求。2 .基础平面布置图及主要基础构件的截面尺寸。3 .主要结构平面布置图，注明主要的定位尺寸、主要构件的截面尺寸；结构平面图不能表示清楚的结构或构件，可采用立面图、剖面图、轴测图等方法表/KO4 .结构主要或关键性节点、支座示意图。5 .结构缝(伸缩缝、沉降缝、防震缝、构造缝、体型缝及分割缝)、施工后浇带的位置和宽度在相应平面图中表示。6 .当环境较复杂时，提供环境挡墙方案设计图及与建筑物的关系图(包括平面图和典型剖面图等)。7 .基坑与边坡工程设计图纸应包括以下内容。(1)基坑周边环境图注明基坑周边她下管线的类型、埋置深度及管线与开挖线的距离。注明基坑周边建(构)筑物结构形式、基础形式、基础埋深和周边道路交通负载量。注明构建筑物地下部分外墙线与红线、基坑开挖线及周边构筑物的关系。(2)基坑周边地层展开图(3)基坑平面布置图绘制支护结构与主体结构基础边线的位置关系、支护计算分段等；绘制内支撑的定位轴线和内支撑位置，标注必要的定位尺寸；绘制支护体系的支护类型。(4)主要的基坑剖面图和立面图(5)支撑平面布置图(6)基坑降水(排水)平面布置图、降水井构造图(7)基坑监测点平面布置图23.2.10 设计23.2.10.1 低压系统图注明开关柜编号、型号及回路编号、一次回路设备型号、设备容量、计算电流、补偿容量、整定值、导体型号规格、用户名称。23.5.2主要变、配电设备布置图包括高、低压开关柜、变压器、母干线、发电机、控制屏、直流电源及信号屏等设备平面布置和主要尺寸，示意图纸比例。2.3.53照明平面图1 .包括照明、灯具、应急指示等的平面布置。2 .标示各舱室名称、照明线路走向等。1.1.1 .4监控与报警系统图监控系统、报警系统、出入口控制系统、有线电视系统、有线广播系统（如采用）、综合布线系统（含电话、计算机网络）等系统配置图或系统图。23.5.5 监控与报警系统设备布置图1 .包括各类监测、监控、报警设备的平面布置。2 .标示各舱室名称、高低压线路及其他系统线路走向等。3 .标示变配电和发电站位置、编号、容量。23.5.6 控制原理图包括各舱室风机、照明配电等的控制原理图23.5.7 设备及主要材料表注明主要电气设备的名称、型号、规格、单位
