钢管厂生产操作手册.docx

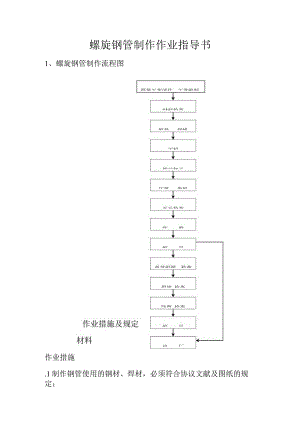

螺旋钢管制作作业指导书1、螺旋钢管制作流程图作业措施.1制作钢管使用的钢材、焊材，必须符合协议文献及图纸的规定；2钢材应有出厂质量证明书，如无出厂质量证明书或标号不清，有疑问者，应予复检，复检符合规定，方可使用；.3钢板如需超声波探伤时，应按ZBJ74003螺旋容器用钢板超声波探伤原则进行探伤，碳素钢应符合该原则规定的IIV级规定，低合金钢板应符合HI级规定；.4钢板的（厚度应符合GB709热轧钢板和钢带的尺寸、外形及容许偏差的规定，表面质量应符合GB3274碳素构造钢和低合金构造钢热轧厚钢板和钢带的规定，否则不得用于螺旋钢管制造；.5采用国外钢板应符合有关规定或经化学成分、力学性能检测确定。质量检查.1检查根据：协议文献及技术条款设计图纸材质证明文献及ZBJ74003螺旋容器用钢超声波探伤、GB709热轧钢板和钢带的尺寸、外形及容许偏差、GB3274碳素构造钢和低合金构造钢热轧厚钢板和钢带等有关规定；2.1.2.2检查措施及器具：材料质量：查看材质证明文献及经法定计量部门检定的长度量具测量钢板实际尺寸。2.2排料画线2.2.1作业措施2.2.1.1钢板下料划线时，应考虑卷板后伸长量，焊缝间隙，焊接后的收缩量及加工裕度等，钢板划线的极限偏差应符合DL5017螺旋钢管制造安装验收规范表4.1.1%I规定；2.2.1.2钢板划线后，应标出钢管分段、分节、分块的编号、水流方向、水平和垂直中心线、灌浆空位置、坡口角度及切割线等符合。.3同一管节上相邻管节的（纵缝距离应不小于厚板的I5倍且不不不小于100mmo.4岔管的纵缝和环峰不应设置在相贯线两轴端点部位，错开距离不少于500mmo质量检查.1检查根据：文献的技术条款设计图纸及技术阐明排料图零件下料工艺卡DL5O17螺旋钢管制造安装验收规范第4.1节.2检查措施及器具：检查量具需经省一级承认的计量部门检定合格，并在有效期内；划线几何尺寸：用尺检查排料的对的性符合规定。2.3 下料作业措施1钢板切割应用自动、半自动切割机切割，切割的熔渣、毛刺和由于切割导致的缺口，应用砂轮机磨去，坡口应用刨边机刨边，严禁用电弧切割，开坡口。.2切割后坡口尺寸极限偏差应符合GB985气焊、电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986埋弧焊焊缝坡口的!基本形式与尺寸或施工图样的I规定。质量检查.I检查根据：零件下料工艺卡设计图纸.2检查措施及器具：几何尺寸：用卷尺或板尺检查坡口：用焊缝规检查2.4 卷板作业措施.1卷板方向应和钢板延压方向一致；1改I规定；.3卷板及调整时，不许锤击钢板，防止钢板上出现伤痕；4高强度调质钢卷板后，严禁用火焰校正弧度；5冷卷或冷压成型的高强度调质钢，应按图样或设计文献规定热处理；质量检查.1检查根据：协议文献的技术条款；设计图纸；工艺文献；DL5017螺旋钢管制造安装及验收规范第节。.2检查措施及器具：弧度：用样板检查；间隙：用尺检查。2.5 对圆作业措施.1钢管对圆应在平台上进行，其管口平面度应符合DL5017表4.L6aI规定；周长差应符合表4.1.7时规定；钢管纵、环缝对口错边量的极限偏差应符合D15017表4.1.8的规定；2钢管圆度（指同端管口互相垂直两直径之差的最大值）的偏差不应不小于3D/1000,每端管口至少测两对直径；.3加劲环、支承环和止水环与钢管外壁的局部间隙不不小于3mm,对焊缝应与钢管纵缝错开100mm以上，其组装的极限偏差应符合DL5017螺旋钢管制造安装及验收规范第4.L15节的I规定；质量检查.1检查根据：协议文献的技术条款设计图纸DL5017螺旋钢管制造安装及验收规范.2检查措施及器具：弧度：用样板检查焊缝间隙、坡口角度：用焊缝规检查直径、周长：用卷尺检查。2.6 焊接作业措施.1施焊前应以可靠的I钢材焊接性能为根据对钢管的材料进行焊接工艺评估，需用时焊接性能资料，应有供货方提供，否则应先进行焊接性能试验；.2焊接工艺评估一般过程是：确定焊接工艺指导书，施焊试件和制取试样、检查试件和试样、测定焊接接头与否具有所规定的使用性能。填写“焊接工艺评估汇报”再结合实践经验，制定“焊接工艺规程”作为指导焊接生产的根据。.3已进行过“评估”，但变化重要参数之一者，应重新进行“评估”，重要参数项目详见DL5017节第6.1.6条的I规定；.4从事I、II类焊缝焊接的焊工，应持合格的有效证书，焊接的）钢材种类、焊接的措施、焊接的位置等应与焊工考试合格的项目相似；.51、11类焊缝的定位焊，质量规定及工艺措施与正式焊缝相似；.6焊接材料，焊条应按厂家阐明书规定的I烘焙温度和时间进行烘焙。现场使用的焊条应装入保温桶内，保温桶应接上电源，焊条随用随取，并符合DL5017第638条aI规定。.7焊缝（包括定位焊）焊接时，应在坡口上引弧，息弧，严禁在母材上引弧。息弧是应将弧坑填满，多层焊的!层间焊头应错开，并遵守DL5017第637条的规定；8工卡具、内外支撑、耳吊及其他临时构件的焊接和拆除应符合DL5017第6.3.11欧I规定；.9纵缝焊接后，用样板检查纵缝处弧度，其间隙应符合DL5017表4.L9的规定；质量检查.1检查根据：协议文献及技术条款工艺评估及焊接工艺卡DL5017螺旋钢管制造安装及验收规范中6.4有关焊缝外观质量及焊缝无损探伤区（有关规定。.2检查措施及器具：旁站督促执行工艺、规范状况，检查弧度；2.7 焊缝检测无损检测人员应持证上岗，焊缝质量评估应由11级或11级以上资格的!检测人员担任；.2所有焊缝均应进行外观检查，外观质量应符合DL5017表6.4.1区I规定；.3无损探伤应在焊接完毕24小时后来进行；中的I规定，有特殊规定按图样和设计文献执行。.5凡检查超标的缺陷，应进行返修，返修欧I焊缝，应按焊接工艺规定进行，同一部位返修的!次数不适宜超过二次，超过二次时应由企业焊接责任工程师主持处理，返修过欧J部位应进行检测，检测的原则与前相似。质量检查.I检查根据：协议文献及技术条款射线探伤按GB3323钢熔化焊对接接头射线摄影和质量分级原则评估：一类焊缝II级合格，二类焊缝In级合格。超声波探伤按GB11345钢焊缝手工超声波探伤措施和探伤成果的分级原则评估：一类焊缝Bl级为合格，二类焊缝BII级为合格。.2检查措施及器具：所用仪器需经省一级承认的I计量部门测定合格，并在有效期内，使用前应检查仪器工况完好、尺度精确。2. 8防腐表面预处理.1作业措施1）表面预处理应符合协议文献及技术条款的规定，除锈等级应符合GB8923涂装前钢材表面锈蚀等级和除锈等级原则中的!有关规定。2）当空气中相对湿度超过85%,环境气温低于5和钢板表面温度低于大气露点以上3时，不得进行除锈。3）去锈磨料颗粒、直径、新旧程度与去锈粗糙度有关，应根据表面粗糙度的规定，选择匹配对应磨料颗粒。使用压缩空气应通过过滤去油、水。2质量检查1）检查根据协议文献及技术条款GB8923涂装前钢材表面锈蚀等级和除锈等级2）检查措施及器具：每次检测前，应对所使用仪器进行校验、对零。表面粗糙度应符合规定，达不到或超过某一定值，均为不合格。涂料涂装.1作业措施1）使用的涂料应符合图纸规定，涂装层数、每层厚度、逐层涂装间隔时间涂料调配措施、涂装注意事项，应按协议文献及厂家阐明书进行。3）空气中相对湿度超过85%,钢板表面温度低于大气露点以上3或高于60以及环境温度低于IOC时，均不得进行涂装。2质量检查1）检查根据：协议文献的技术条款DL5017螺旋钢管制造及验收规范中8.1、82、8.3时有关规定。2）检查措施及器具：检查用仪器检测前应校验、对零，所测数据应符合规定。外观检查：表面光滑，颜色一致，无皱皮、气泡、流挂、漏涂等缺陷，一旦发现应及时处理，厚度达不到规定，应补喷。附着力检测应符合SL105-95附录G3至规定。热喷涂.1作业措施使用区）喷涂金属材料、涂层厚度应符合协议文献及厂家阐明书的规定进行。喷涂金属材料锌丝纯度不低于99.95%,铝丝纯度不低于99.5%,锌铝合金的）含铝量为1335%,铝镁合金的含镁量为4.85.5%o经除锈后的钢板表面应尽快喷涂，一般在2h内喷涂，晴天和正常大气条件下最长不应超过12ho喷涂用的压缩空气应清洁、干燥，螺旋不不不小于0.4Mpa,乙焕调至0.04MPa。喷涂是送丝速度、喷射距离、喷枪角度、喷枪移动速度、一次喷涂厚度与喷涂材料、喷涂质量亲密有关，应根据详细状况和操作者的技巧及喷涂质量来调整。喷涂应力争均匀，各涂层，应互相垂直，交叉覆盖，应有1/3的）宽度重叠。当空气中相对湿度超过85%,钢板表面温度低于大气露点以上3以上及环境温度低于5时，均不得进行喷涂。2质量检查1.检查根据：协议文献及技术条款。DL5017-93螺旋钢管制造安装及验收规范中9.4时有关规定。SL105-95水工金属构造防腐规。2 .检查措施及器具：a每次检测前应对使用仪器进行校验、对零。b金属喷涂应进行外观检查，涂层表面应均匀无杂物、起皮、鼓泡、孔洞、粗颗粒、掉块、裂纹、凹凸不平等现象。c金属涂层的厚度，结合性能应符合DL5017-93附录G的规定。3 .本作业措施及规定只是一种梗概，若要具有操作性，应根据个工程项目的（详细状况，予以补充。4 .附表（根据工程实际状况予以取舍增减，报监理审批后实行）。水利水电工程螺旋钢管制作单元工程质量评估表单元工程名称单元工程量分部工程名称施工单位单元工程名称、部位检查日期年月日项次项目设计值mm容许偏差（mm）实测值mm合格数（点）合格率%合格优良钢管内径D（m）钢管内径D（m）D22<D6D>6D22<D6D>61瓦片与样本间隔1.52.()2.51.01.52.52实际周长与设计周长值+3D1000÷2.5D10003同表2.4-3相邻管节周长差板厚<10>10610684纵缝、环缝对口错位同表2.4-1司表2.4-15钢管管口平面度D5D>6D5D>62.03.01.52.06焊缝外观检查同表2.4-2同表2.4-27一、二类焊缝内部焊接质量同表243同表2.4-38纵缝焊后变形4.04.06.02.03.04.09钢管圆度3D/10002.5D/100010支承环或加劲环与管壁的铅垂度支承环加劲环合格优良合格优良a=0.01ha=0.02h10.1支承环或加劲环所构成的平面与管轴线的铅垂度b=2DIoOO且不超过6b=4DIOoo且不超过1210.2相邻两环的间距C=±10C=±3010.3钢管内、外壁的表面清除内、外壁上，凡安装无用的临时支承、夹具和焊疤清除洁净内、外壁上，凡安装无用H勺临时支承、夹具和焊疤清除洁净并磨光11.1钢管内、外壁局部的凹坑焊补内外壁上，深度不小于板厚10%或不小于2mm欧）凹坑应焊补内外壁上，深度不小于板厚10%或不小于2mm的凹坑应焊补并磨光11.2埋管防腐蚀原则符合表2.44第项符合表2.4-4第一项12明管防腐蚀原则符合表2.5-2第一项符合表2.5-2第一项13检查成果重要项目共测点，合格点，合格率%一般项目共测点，合格点，合格率%评估意见单元工程质量等级测量人施工单位建设监理单位水利水电工程焊缝外观质量评估表单位工程名称单元工程量分部工程名称施工单位单位工程名称、部位检查日期年月日项次项目质量原则检查记录1裂纹一、二、三类焊缝均不容许2表面夹渣一、二类焊缝均不容许，三类焊缝深不不小于0.1长不不小于0.3,且不不小于103啖边一、二类焊缝：深不超过0.5,持续长度不超过100,两侧咬边累积长度不不小于10%全长焊缝；三类焊缝：深不不小于1,长度不限4未焊满一、二类焊缝：不容许，三类焊缝：不超过0.2+0.02。且不超过L每一百焊缝内缺陷总长不不小于255表面气孔一、二类焊缝：不容许，三类焊缝：每50长的焊缝内容许有直径0.3且不不小于2的气孔2个，空间距不不不小于6倍孔径6焊缝余高!手工焊12<25h=0-2.525<5()h=037埋弧焊078对接接头焊缝宽度手工焊盖过每边坡口宽度24且平缓过渡埋弧焊盖过每边坡口宽度27且平缓过渡9飞溅清除洁净10焊瘤不容许Ii角焊缝厚度局限性（按设计焊缝厚度计）一类焊缝：不容许二类焊缝：不超过0.3+0.05。且不超过1,每100焊缝长度内缺陷总长不不小于25三类焊缝：不超过0.3+0.05。且不超过2,每100焊缝长度内缺陷总长不不小于2512角焊缝焊角k手工焊K<12+3K>1244埋弧焊KV12+4K>12+5检查成果项目共检测项，合格项，优良项评估意见质量等级测量人施工单位建设（监理）单位水利水电工程一、二类焊缝内部焊接、表面清除及局部凹坑焊补质量评估表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检查日期年月日项次项目质量原则检查记录合格优良1A一、二类焊缝X射线透照按“规范”或设计规定的数量和质量原则透照、评估，将发现的缺陷修补完一次合格率85%2A一、二类焊缝超声波探伤按“规范”或设计规定B数量和质量原则探伤、评估，将发现B缺陷修补完一次合格率85%检查成果重要项目共测点，合格点，合格率%重要项目共测点，合格点，合格率%评估意见质量等级测量人施工单位建设（监理）单位来源:
