铁路环线检验计划.docx

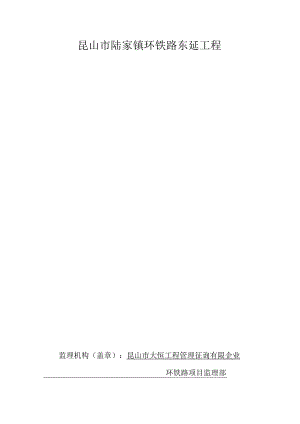

昆山市陆家镇环铁路东延工程监理机构（盖章）：昆山市大恒工程管理征询有限企业环铁路项目监理部总监理工程师（签字）：二。一四年五月一、平行检查概述平行检查是施工阶段建设工程监理对工程实体进行质量控制的重要手段。JTG10-2023监理规范中明确规定“平行检查的做法：即项目监理机构运用一定的检查或检测手段，在承包单位自检的基础上，按照一定的比例独立进行检查或检测活动。”公路工程质量检查评估原则JTG80/1-2023中明确了建筑工程施工质量控制及验收必须由监理机构检查承认并得结论。因此，监理机构必须对的运用平行检查这一手段做好工程质量的过程控制工作。二、工程项目概况1、项目名称：昆山市陆家镇环铁路东延工程2、建设单位：昆山市陆家镇建设管理所3、设计单位：苏州市慧杰工程设计有限企业4、施工单位：昆山市天工建设工程有限企业5、建设地点：昆山市陆家镇1号线：西起金竹璐，东至规划黄浦江中路；2号线：西起横泾路，东至和谊路。6、道路设计总长度：1.124km7、计划工程总投资：915.2935万元8、计划动工工期：2023年3月8日9、计划竣工日期：2023年8月4日10、工程总工期：150天11、协议质量等级：合格12、工程特点：本道路中心线按规划布置，道路中心线为东西走向，1、2号线路面构造均为混凝土，一块板型式。1号线道路路宽为12m；2号线在原有道路基础上向北拓宽3.5m0其中1号线包括一座桥梁，桥梁位于K0+939.00处。1号线路面构造为20cm混凝土面板+20Cln水泥稳定碎石+20Cml0%灰土；2号线路面构造为20Cm混凝土面板+20Cm混凝土面板（拉毛）+10Cm碎石调平层。桥梁跨径采用3*10m跨越原河道上方蒸汽管道，上部构造采用预应力空心板梁桥，下部采用桩接盖梁，台后设8m搭板。雨水管道单侧布置，布置于道路北侧绿化带内。1号线雨水管道中心线距离道路中心线7.5m；2号线雨水管线中心线距离道路中心线5m。雨水连接管采用DN300HDPE双壁波纹管。雨水主管采用DN600>DN800II级钢筋混凝土管及DN400双壁波纹管。本工程污水管道已存在位于道路南侧绿化带内，采用DN400HDPE双壁波纹管将北侧污水加入南侧现实状况污水井。本次管道工程采用开槽埋管的施工措施。管材：DN3OO、DN400管道采用HDPE双壁波纹管，DN600>DN800采用II级钢筋混凝土管。承插连接，橡胶圈接口，环刚度28.0KNm2o三、平行检查方案编制的根据1、有关建设日勺工程法律、法规，重要有中华人民共和国建筑法、建设工程质量管理条例（国务院279号）、中华人民共和国协议法、市政工程施工旁站监理管理措施。2、评估原则、规范、规程，重要有公路工程监理规范、公路工程检查评估原则及有关施工技术规范。3、协议：工程监理协议、工程施工协议。4、设计文献：工程地质勘察资料、经同意B¾设计文献（包括经设计确认B工程变更文献等）5、施工及监理文献：工程施工组织设计和监理规划及监理企业有关文。四、平行检查基本规定1、平行检查时实行由项目监理机构进行，根据国家现行原则、规范、设计文献对被检查项目自行作出判断B¾检查验收。2、动工前，监理机构应会同建设单位、施工单位制定平行检查方案并明确实行的范围、程序。3、平行检查必须在承包单位自检的基础上向监理机构报验，由项目监理机构根据承包单位报验自检0成果进行现场复验（即平行检查。）东北林业大学工程征询设计研究院有限企业项目监理部根据公路工程质量检查评估原则JTG80/1-2023有关检查频率，拟采用全覆盖式20%30%频率进行平行检查。4、平行检查活动必须由监理机构组织，承包单位参与。监理机构应按公正、独立、自主的原则进行。以保证平行检查所获得的数据和质量评估结论精确。五、原材料平行检查原材料平行检查如表5.1.1所示。表5.LI基本试验项目频率一览编号原材料指标承担方1粗集料筛分试验、含水率、吸水率、松散堆积密度及空隙率、含泥量及泥块含量、针片状含量、压碎值等材料进场前的验证试验：承包人100%；材料进场后抽样试验：承包人100%驻地监理20%-30%;碱活性试验、有机质含量、结实性、氯离子含量、三氧化硫含量等材料进场前的验证试验：承包人100%；2细集料筛分试验、吸水率、堆积密度、含水率、含泥量及泥块含量等材料进场前的验证试验：承包人100%；材料进场后抽样试验：承包人100%；驻地监理20%-30%;碱活性试验、有机质含量、云母含量、轻物质含量、结实性、三氧化硫含量、氯离子含量等材料进场前的验证试验：承包人100%3钢筋屈服强度、极限强度、伸长率、弯曲试验、各类型的接头、外观质量等材料进场前的验证试验：承包人100%；材料进场后抽样试验：承包人100%；驻地监理20%-30%4预应力混凝土用钢线材屈服强度、极限强度、伸长率、弯曲试验、各类型的接头、外观质量等材料进场前的验证试验：承包人100%；材料进场后的抽样试验：承包人100%；驻地监理20%-30%弹性模量、松弛试验等材料进场前的验证试验：承包人100%；5预应力锚、夹具硬度、静载锚固性能等材料进场前的验证试验：承包人100%；材料进场后的抽样试验：承包人100%；外观尺寸及质量等材料进场前的验证试验：承包人100%；材料进场后的抽样试验：承包人100%；驻地监理20%-30%;6水泥水泥细度、原则稠度用水量、凝结时间、安定性、胶砂强度等材料进场前的验证试验：承包人100%；材料进场后的抽样试验：承包人100M驻地监理20%-30%;GA含量、氯离子含量等材料进场前依J验证试验：承包人100%；10混凝土外加剂减水率、泌水率、含气量、凝结时间、抗压强度比等材料进场前验证试验：承包人100%；材料进场后抽样试验；承包人100%；驻地监理20%-30%;氯离子含量、相容性试验、碱含量、对钢筋口勺腐蚀性等材料进场前验证试验：承包人100%；14泥浆相对密度、粘度、含砂率、胶体率、PH值、失水率、泥皮厚度等承包人100量等机承包人1驻地监理25%；15水可溶物含量、不容物含量、PH值、氯化物含量、硫酸盐含00%；极限强度、抗压弹性模量、抗剪弹性模量等产品进场前的验证试验：专业试验室按100%；产品进场后的抽样试验：专业试验室按25%。六、路基路面工程平行检查(一)土方路基土方路基平行检查项目如表6.1.1所示表6.L1土方路基平行检查项次检查项目规定值或容许偏差检查措施和频率高速公路一级公路其他公路二级公路三、四级公路11压实度(%)零填及挖方(m)00.3094按附录B检查。密度法：每20Om每压实层测4处00.80296295填方(m)00.80>962952940.80150294294293>1.502932922902弯沉(0.0Imm)不不小于设计规定值按附录I检查3纵断高程(mm)+10,-15+10,-20水准仪:每20Om测4断面4中线偏位(mm)50100经纬仪:每200m测4点，弯道加HY、YH两点5宽度(Inm)不不不小于设计米尺:每20Om测4处6平整度(mm)15203m直尺:每20Om测2处X10尺7横坡(%)±0.3±0.5水准仪:每20OnI测4个断面8边坡不陡于设计值尺量:每20Om测4处(二)水泥稳定粒料基层水泥稳定粒料基层平行检查项目如表6.2.1所示表62.1水泥稳定粒料基层和底基层平行检查项次检查项目规定值或容许偏差检查措施和频率基层底基层高速公路一级公路其他公路高速公路一级公路其他公路1压实度(%)代表值98979695按附录B检查每20Onl每车道2处极值949392912平整度(mm)81212153m直尺：每200m测2处X10尺3纵断高程n)+5,-10+5,-15+5,-15+5,-20水准仪：每200m测4个断面4宽度(InnI)不不不小于设计不不不小于设计尺量：每20Om测4个断面5厚度(mm)代表值-8-10-10-12按附录H检查，每20Om每车道1点合格值-15-20-25-306横坡(%)±0.3±0.5±0.3±0.5水准仪：每200m测4个断面7强度(MPa)符合设计规定符合设计规定按附录G检查八、桥梁工程平行检查(一)钻孔灌注桩钻孔灌注桩基础平行检查项目如表8.1.1所示表8.1.1钻孔灌注桩平行检查项次检查项目规定值或容许偏差检查措施和频率1混凝土强度(MPa)在合格原则内按附录D检查2桩位(mm)群桩100全站仪或经纬仪：每桩检查排架桩容许50极值1003孔深(m)不不不小于设计测绳量：每桩测量4孔径(mm)不不不小于设计探孔器：每桩测量5钻孔倾斜度(mm)1%桩长,且不不小于500用测壁(斜)仪或钻杆垂线法：每桩检查6沉淀厚度(mm)摩擦桩设计规定，设计未规定期按施工规范规定沉淀盒或原则测锤：每桩检查支承桩不不小于设计规定7钢筋骨架底面高程(mm)±50水准仪：测每桩骨架顶面高程后反算(二)钢筋安装钢筋安装平行检查项目如表8.2.1所示表8.2.1钢筋安装平行检查项次检查项目规定值或容许偏差检查措施和频率l受力钢筋间距(mm)两排以上排距±5尺量：每构件检查2个断面同排梁、板、拱肋±10基础、锚碇、墩台、柱±20灌注桩±202箍筋、横向水平钢筋、螺旋筋间距±10尺量：每构件检查510个间距(mm)3钢筋骨架尺寸长±10尺量：按骨架总数30%抽查宽、高或直径+54弯起钢筋位置(mm)±20尺量：每骨架抽查30%5保护层厚度(mm)柱、梁、拱肋+5尺量：每构件沿模板周围检查8处基础、锚碇、墩台±10板±3注:小型构件的钢筋安装按总数抽查30%。在海水或腐蚀环境中，保护层厚度不应出现负值。(三)承台承台平行检查项目如表8.3.1所示表83.1承台平行检查项次检查项目规定值或容许偏差检查措施和频率1混凝土强度(MPa)在合格原则内按附录D检查2尺寸(mm)±30尺量：长、宽、高检查各2点3顶面高程(mm)±20水准仪：检查5处4轴线偏位(mm)15全站仪或经纬仪：纵、横各测量2点(四)墩(台)柱墩(台)柱平行检查项目如表8.4.1所示8.4.1墩、台柱平行检查项次检查项目规定值或容许偏差检查措施和频率1混凝土强度(MPa)在合格原则内按附录D检查2断面尺寸(mm)±20尺量：检查3个断面3竖直度或斜度(mm)0.3%H且不不小于20吊垂线或经纬仪：测量2点4顶面高程(mm)±10水准仪：测量3处5轴线偏位(mm)10全站仪或经纬仪：纵、横各测量2点6节段间错台(mm)5尺量：每节检查4处7大面积平整度(三)52m直尺：检查竖直、水平两个方向，每20m2测1处8预埋件位置(mm)10或设计规定尺量：每件注:H为墩、台身高度。(五)盖梁盖梁平行检查项目如表8.5.1所示表8.5.1盖梁平行检查项次检查项目规定值或容许偏差检查措施和频率1混凝土强度(MPa)在合格原则内按附录D检查2断面尺寸(mm)±20尺量：检查3个断面3轴线偏位(mm)10全站仪或经纬仪：纵、横各测量2点4顶面高程(mm)±10水准仪：检查35点5支座垫石预留位置(mm)10尺量：每个(六)支座垫石支座垫石平行检查项目如表8.6.1所示表86.1支座垫石平行检查项次检查项目规定值或容许偏差检查措施和频率1混凝土强度(MPa)在合格原则内按附录D检查2轴线偏位(mm)5全站仪或经纬仪：支座垫石纵横方向检查3断面尺寸(mm)÷5尺量：检查1个断面4顶面高程(mm)±2水准仪：检查中心及四角顶面四角高差(mm)25预埋件位置(mm)5尺量：每件（七）支座安装支座安装平行检查项目如表8.7.1所示表8.7.1支座安装平行检查项次检查项目规定值或容许偏差检查措施和频率1支座中心与主梁中心线偏位（mm）2经纬仪、钢尺：每支座2支座顺桥向偏位（mm）10经纬仪或拉线检查；每支座3支座高程（mm）+5水准仪：每支座4支座四角高NrrH,、承压力W500km差（mm）1水准仪：每支座（八）钢绞线先张法钢绞线先张法平行检查项目如表8.8.1所示表&8.1钢绞线先张法平行检查项次检查项目规定值或容许偏差检查措施和频率1锁头钢丝同束长度相对差（mm）L>20mL/5000及5尺量：每批抽查2束20三L三6mL/3000L<6m22张拉应力值符合设计规定查油压表读数，每束3张拉伸长率符合设计规定，无设计规定期±6%尺量：每束4同一构件内断丝根数不超过钢丝总数的百分数1%目测：每根（束）检查注：L为钢束长度。（九）后张法后张法平行检查项目如表8.9.1所示表8.9.1后张法平行检查项次检查项目规定值或容许偏差检查措施和频率1管道坐标（mm）梁长方向±30尺量：抽查30佩每根查10个点梁高方向+102管道间距（mm）同排10尺量：抽查30%,每根查5个点上下层103张拉应力值符合设计规定查油压表读数：所有4张拉伸长率符合设计规定，无设计规定期±6%尺量：所有5断丝滑丝数钢束每束1根，且每断面不超过钢丝总数的I1%目测：每根（束）钢筋不容许（+）梁（板）预制梁（板）预制平行检查项目如表8.10.1所示表8.10.1梁（板）预制平行检查项次检查项目规定值或容许偏差检查措施和频率1混凝土强度（MPa）在合格原则内按附录D检查2粱（板）长度（mm）+15,-10尺量：每梁（板）3宽度(InIn)干接缝（粱翼缘、板）±10尺量：检查3处湿接缝（梁翼缘、板）±20箱梁顶宽+30底宽+204图度（mm）梁、板÷5尺量：检查2处箱梁+0,-55断面尺寸（mm）顶板厚+5,-0尺量：检查3个断面底板厚腹板或梁肋6平整度（mm）52m直尺：每侧面每梁长测1处7横系梁及预埋件位置（mm）5尺量：每件（十一）梁（板）安装梁（板）安装平行检查项目如表8.1LI所示表8.1Li梁（板）安装平行检查项次检查项目规定值或容许偏差检查措施和频率1支座中心偏位（mm）梁5尺量：每孔抽查46个支座板102倾斜度1.2%吊垂线：每孔检查3片粱3梁（板）顶面纵向高程（mm）+8,-5水准仪：抽查每孔2片，每片3点4相邻粱（板）顶面高差（mm）8尺量：每相邻梁（板）注：板的安装按括号内的权值评估。（十二）桥面铺装桥面铺装平行检查项目如表8.12.1所示表8.12.1桥面铺装平行检查项次检查项目规定值或容许偏差检查措施和频率1强度或压实度在合格原则内按附录B或D检查2厚度（mm）+10,-5对比桥面浇筑前后标高检查：每100m测5处3平整度高速、一级企业沥青混凝土水泥混凝土平整度仪：全桥每车道持续检测，每100m计算IRI或aTRI(mkm)2.53.0(mm)1.51.8其他公路TRI(mkm)4.2(mm)2.5最大间隙h（mm）53m直尺：每100m测3处X3尺4横坡水泥混凝土±0.15%水准仪：每100m检查3个断面沥青面层±0.3%5抗滑构造深度符合设计规定砂铺法：每20Onl查3处注：桥长不满100m者，按100nl处理。对高速、一级公路上的小桥(中桥视状况)可并入路面进行评估。(+三)混凝土防撞护栏混凝土防撞护栏平行检查项目如表8.13.1所示表8.13.1混凝土防撞栏平行检查项次检查项目规定值或容许偏差检查措施和频率1混凝土强度(MPa)在合格原则内按附录D检查2平面偏位(mm)4经纬仪、钢尺拉线检查：每100nI检查3处3断面尺寸(mm)±5尺量，每IoOm每侧检查3处4竖直度n)4吊垂线；每100m每侧检查3处5预埋件位置(mm)5尺量：每件(十四)桥头搭板桥头搭板平行检查项目如表8.14.1所示表8.14.1桥头搭板平行检查项次检查项目规定值或容许偏差检查措施和频率1混凝土强度(MPa)在合格原则内按附录D检查2枕梁尺寸(mm)tr±20尺量，每梁检查2个断面长±30尺量：检查每梁3板尺寸(mm)长、宽±30尺量；各检查24处厚±10尺量：检查48处4顶面高程(InnI)±2水准仪：测量5处5板顶纵坡(%)0.3水准仪：测量35处(十五)伸缩缝安装伸缩缝安装平行检查项目如表8.15.1所示表8.15.1伸缩缝安装平行检查项次检查项目规定值或容许偏差检查措施和频率1长度(mm)符合设计规定尺量：每道2缝宽(mm)符合设计规定尺量：每道2处3与桥面高差(mm)2尺量：每侧37处4纵坡()一般±0.3水准仪：测量纵向锚固混凝土端部3处大型+0.2水准仪：沿纵向测伸缩缝两侧3处5横向平整度(mm)33m直尺：每道(十六)桥梁总体桥梁总体平行检查项目如表8.16.1所示表8.16.1桥梁总体平行检查项次检查项目规定值或容许偏差检查措施和频率1桥面中线偏位(mm)20全站仪或经纬仪：检查38处2桥宽(mm)车行道±10尺量：每孔35处人行道+103桥长(mm)+300,-100全站仪或经纬仪、钢尺检查4引道中心线与桥梁中心线的衔接(mm)20尺量；分别将引道中心线和桥梁中心线延长至两岸桥长端部，比较其平面位置5桥头高程衔接Gnm)±3水准仪：在桥头搭板范围内顺延桥面纵坡，每米1点测量标高
