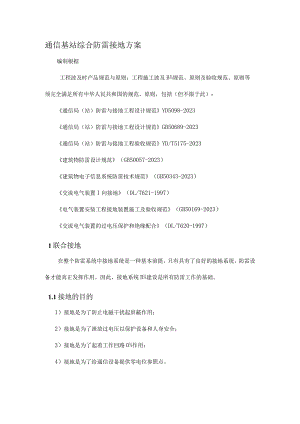

通信基站综合防雷接地方案编制根据工程波及时产品规范与原则；工程施工波及B¾规范、原则及验收规范、原则等须完全满足所有中华人民共和国的规范、原则，包括（但不限于此）：通信局（站）防雷与接地工程设计规范YD5098-2023通信局（站）防雷与接地工程设计规范GB50689-2023通信局（站）防雷与接地工程验收规范YD/T5175-2023建筑物防雷设计规范（GB50057-2023）建筑物电子信息系统防雷技术规范（GB50343-2023）交流电气装置I向接地（DL/T621-1997）电气装置安装工程接地装置施工及验收规范（GB50169-2023）交流电气装置的过电压保护和绝缘配合（DL/T620-1997）1联合接地在整个防雷系统中接地系统是一种基本前提，只有具有了良好的接地系统，防雷设备才能真正发挥作用。因此，接地系统B¾建设是所有防雷工作的基础。1.1接地的目的1）接地是为了防止电磁干扰起屏蔽作用；2）接地是为了泄放过电压以保护设备和人身安全；3）接地是为了起着工作回路0¾作用；4）接地是为了给通信设备提供零电位参照点。5）在受到雷击时以供大电流泄放入地，以保护设备和人身安全。1.2地网的构成根据移动通信基站防雷与接地设计规范YD5068中规定：1）移动通信基站应按均压、等电位的原理，将工作地、保护地和防雷地构成一种联合接地网。站内各类接地线应从接地汇集线或接地网上分别引入。2）移动通信基站地网由机房地网、铁塔地网和变压器地网构成，地网B构成如图1所示。基站地网应充足运用机房建筑物B基础（含地桩）、铁塔基础内0¾主钢筋和地下其他金属设施作为接地体0一部分。当铁塔设在机房房顶，电力变压器设在机房楼内时，其地网可合用机房地网。铁塔地网机房地网变压器地网图1移动通信基站地网示意图3）机房地网构成：机房地网应沿机房建筑物散水点外设环形接地装置，同步还应运用机房建筑物基础横竖梁内两根以上主钢筋共同构成机房地网。当机房建筑物基础有地桩时，应将地桩内两根以上主钢筋与机房地网焊接连通。当机房设有防静电地板时，应在地板下围绕机房敷设闭合环形接地线，作为地板金属支架的接地引线排，其材料为铜导线，截面积应不不不不大于50mm2,并从接地汇集线上引出不少于二根截面积为5075mm2的铜质接地线与引线排的南、北或东、西侧连通。4）对于运用商品房作机房B移动通信基站，应尽量找出建筑防雷接地网或其他专用地网，并就近再设一组地网，三者互相在地下焊接连通，有困难时也可在地面上可见部分焊接成一体作为机房地网。找不到原有地网时，应因地制宜就近设一组地网作为机房工作地、保护地和铁塔防雷地。工作地及防雷地在地网上的引接点互相距离不应不不不大于5m,铁塔尚应与建筑物避雷带就近两处以上连通。5）铁塔地网的构成：当通信铁塔位于机房旁边时，铁塔地网应延伸到塔基四脚外L5m远的范围，网格尺寸不应不不大于3mX6m,其周围为封闭式，同步还要运用塔基地桩内两根以上主钢筋作为铁塔地网的垂直接地体，铁塔地网与机房地网之间应每隔35m互相焊接连通一次，连接点不应少于两点。当通信铁塔位于机房屋顶时，铁塔四脚应与楼顶避雷带就近不少于两处焊接连通，同步宜在机房地网四角设置辐射式接地体，以利雷电流散流。6）变压器地网日勺构成：当电力变压器设置在机房内时，其地网可合用机房及铁塔地网构成日勺联合地网；当电力变压器设置在机房外，且距机房地网边缘30m以内时，变压器地网与机房地网或铁塔地网之间，应每隔35m互相焊接连通一次（至少有两处连通），以互相构成一种周围封闭的地网。7）当地网的接地电阻值达不到规定期，可扩大地网的J面积，即在地网外围增设1圈或2圈环形接地装置。环形接地装置由水平接地体和垂直接地体构成，水平接地体周围为封闭式，水平接地体与地网宜在同一水平面上，环形接地装置与地网之间以及环形接地装置之间应每隔35m互相焊接连通一次；也可在铁塔四角设置辐射式延伸接地体，延伸接地体的长度宜限制在10-30m以内。1.3接地体水平接地体材料水平接地体一般采用纯铜线、镀铜线、热镀锌扁钢、锌包钢等。3、接地材料有如下规定:a、采用热镀锌钢管时，钢管壁厚不不不不大于3.5m;b、采用热镀锌角钢管，角钢不不不不大于50mm*50mm*5;c采用热镀锌扁钢时，扁钢不不不不大于40mm*4m;d、采用热镀锌圆钢时，圆钢直径不不不不大于8叫e、非金属接地模块分为烧制型与压制型，常用规600mm*150mm*100mm,f、铜包钢接地棒，镀铜厚度；0.25mm,（I）16*1500mm型号：YBD-OlBg、离子接地棒时，WJD-1000/5450*1500mmh、采用物理降阻剂时，电阻率R=O.45,降阻率在60-95%之间，石墨含量70%,型号：町D-JZJ-25与町D-JZJ-IO计算机工作地 安全保护地直流地 天为 避雷针0 0 0焊接5 mm × 50mm × 50mm 镀锌扁钢图2接地系统原则施工图1.4 接地线与接地引下线1）接地线宜短、直，截面积为3595mm2,材料为多股铜线。2）接地引入线长度不合适超过30m,其材料为镀锌扁钢，截面积不合适不不不大于40mm×4mm或不不不不大于95mr2欧|多股铜线。接地引入线应作防腐、绝缘处理，并不得在暖气地沟内布放，埋设时应避开污水管道和水沟，裸露在地面以上部分，应有防止机械损伤的措施。3）接地引入线由地网中心部位就近引出与机房内接地汇集线连通，对于新建站不应不不不大于两根。1.5 接地汇集线1）接地汇集线一般设计成环形或排状，材料为铜材，截面积不应不不不大于12Omm2,也可采用相似电阻值日勺镀锌扁钢。2）机房内日勺接地汇集线可安装在地槽内、墙面或走线架上，接地汇集线应与建筑钢筋保持绝缘。1.6 接地电阻根据基站建设日勺地理环境及YD50698-2023的有关规定，把基站分为两大类：(1) 一类地区：土壤电阻率1000Q.m,接地网接地电阻WlO(2)二类地区：土壤电阻率1000Q.m,地网等效半径应不不大于10m,地网四角还应敷设IOm20m的热镀锌扁钢作辐射型接地体，且应增长各个端口B¾保护、加强等电位连接等措施予以赔偿。水平接地网可使用接地模块等材料。接地电阻WIoQ。1.7 接地体布置由于雷电流相称于高频电流，除接地体的电阻和电导外，接地体的电感和电容对冲击阻抗发生作用。而在冲击电流0作用下，冲击等效半径要比接地网面积B¾等值半径小得多，即在冲击电流0¾状况下，仅仅运用接地网很小的一块面积。在有限B¾冲击半径内怎样有效地运用所埋设B¾接地体，使雷电流几乎同步地抵达各个接地体，成为接地体布置的关键问题，如下给出几种布置接地体的措施以供参照。(1)条形接地体(2)弧形(辐射状)(3)网状(4)环形接地体引入线O-1.8移动基站接地网接地电阻值的测量接地电阻值测试日勺精确性，与地阻仪测量电极布置B位置有直接关系，按测量电极B¾不同样布置方式，有如下几种测试措施：1）直线布极法首先要弄清被测地网的形状、大小和详细尺寸，确定被测地网的对角线长度D（或圆形地网的直径D）。在距接地网（23）D处，打下地阻仪的电流极棒，地阻仪时电压极棒应设在电流极棒到地网距离00.618处（优选法）。如图3所示。按上图布置测得B¾接地电阻误差应在1%以内。在土壤电阻率较均匀B¾地区，电流极到地网的距离取2D,电压极到地网的距离可取D。在土壤电阻率不均匀的地区，电流极到地网的距离应取3D,电压极到地网的距离应取1.7D。测量时在沿地网和电流极的连线上，使电压极到接地网0距离约为电流极到接地网距离0¾50%60%范围内移动3次，每次移动0距离为电流极到地网距离B¾5%,使3次测得的电阻值靠近即可。2）三角形布极法：如图4所示:图4三角形布极图图中，取dl2=dl3=2D,夹角Q=28.95°30o,此时测得0电阻误差靠近零,Q越大误差也越大，Q=180°时误差最大。假如测试场地窄小，不能满足dl2=dl32DB¾条件时，也可取dl2=dl3D03)两侧布极法一般状况下，不合适把地阻仪的电流极棒和电压极棒分别打在地网的两侧，但由于测试场地限制，可按图5所示的措施布置测试电极进行测试。图中：(1)电流极到地网0距离和电压极到地网0距离应相等，均5D,D为地网对角线0长度。(2)电流极棒，电压极棒和地网中心应尽量在一条直线上。1.9 充足理解基站，因地制宜实行防雷接地工程由于各基站的环境和建设方式不同样，因此对基站防雷接地不能一概而论，应根据详细状况采用防雷与接地措施，将基站接地系统按照均压等电位的原理进行设计和改造，即通信设备的工作地、保护地、防雷地、建筑地合用一组接地体0联合接地方式，将接地线和接地引入线按照“共地不共线，一点接地法”0原则进行合理布线。根据不同样状况，详细分析如下：1.9.1 铁塔建在建筑物顶部1)楼顶建铁塔，机房所在建筑物女儿墙上有避雷带，市电引入机房由于移动基站租用商品房或民房状况较普遍，此种状况占到所有基站的60-70%o首先在楼顶铁塔0基脚处南北或东西方向置1800两处与楼顶避雷带相连，连接材料为40X4mm镀锌扁钢，运用建筑主钢筋多处泄放雷电流，并在楼下合适B¾位置建一地网，地网建成后来运用扁钢与建筑主钢筋两处焊接构成联合地网，从地网相距5m以上的位置抽两个头引出地面1.5m处做断接点,分别作为避雷针、机房工作保护接地引入线的接地点，机房内设置设备工作保护接地汇集线，其接地引入线接机房工作保护接地点；雷电流引下线下端接避雷针接地点，上端在楼顶与楼顶接地汇集线相连。接地引入线采用40X4mm镀锌扁钢或95mm2多股铜芯线。铁塔上避雷针接地线，基站同轴电缆馈线的金属外屏蔽层的上部、下部接地线均与楼顶接地汇集线相连，同轴电缆馈线0金属外屏蔽层0下部接地也可就近与铁塔中部相连。外屏蔽在机房入口处的接地与机房工作保护接地点引出的接地线妥善连通，接地线材料可采用35mm2铜芯线。同轴电缆线进入机房后与通信设备连接处安装馈线避雷器，馈线避雷器接地端子接到室外入口处馈线屏蔽接地线上，接地线为26mm2铜芯线。机房内的交流配电箱处应三相五线或单相三线，其中的PE线接配电箱及电源避雷器。机房内-24V直流避雷器的接地线接机房工作保护接地汇集线。机房内设备的工作接地、保护接地及走线架共用一种室内接地汇集线。如图6所示。避雷针接地线接馈线避雷器接地端子及馈线金属外护层在机房入口处的接地机房工作保护接 地点（断接卡）40 × 4mm镀锌扁钢楼顶接地汇集线接地引上线设备工作保护 接地引入线网R馈线金属外护层的避雷带MaW上部下部接地线0避雷针接地点4OX4mm镀锌扁 钢与建筑主钢筋 焊接图62）对于运用商品房作机房的移动通信基站。此建筑有防雷接地网或其他专用地网（如广播电视系统接地网或固定接入网的接地网），应就近再设一组地网，三者互相在地下焊接连通，有困难时也可在地网上可见部分焊接成一体作为机房地，其他方面与1）相似，如图7所示。如原专用地网与基站新建地网边缘相距20米以上，并且连接有困难，可以不作连接处理。L 口口 口 口口口口口图73）对于铁塔建在机房所在建筑顶端，楼顶女儿墙上没有避雷带（此种状况只占很少数）应在铁塔基脚两处成180°引接地线与地网环形接地装置相连，使铁塔多处泄放雷电流，连接材料可采用40×4mm热镀锌扁钢或巾12圆钢。如在楼下设置环形接地装置有困难，可在铁塔接地线的入地点分别建简易地网，地网地阻值应Wl0。，并使其中一种简易地网与机房地网相连，其他状况与1）同，详细如图8、图9所示。图91.9.2 独立铁塔1）由于租用日勺民房自身只有一层，而其房顶不合适建铁塔，将铁塔建在附近山坡上，而铁塔与机房相距一定B¾距离。此时，铁塔地网应延伸到塔基四脚1.5m远的范围，网格尺寸不应不不大于3m×3m,其周围为封闭式，同步还要运用塔基地桩内两根以上主钢筋作为铁塔地网的垂直接地体，铁塔地网与地网之间应每隔35m互相焊接连通一次，连接点不应不少于两点。铁塔避雷针接地，馈线金属外层B上部、下部接地就近接入铁塔地网，馈线金属外护层在入机房前处B¾接地线与机房地网相连，而天馈避雷器接地线就近与入机房前馈线金属外护层接地线相连，其他部分与楼顶塔1）相似，详细见示意图10。图101.9.3 没有设铁塔的移动基站由于机房所在建筑物自身具有相称0高度，周围没有其他高大建筑物，并且所需覆盖的范围有限或建此基站的初衷是为增长信道，因此将天线面包板架设在建筑物四面B¾女儿墙上。运用安放在楼顶平台中央位置B¾优化避雷针防止直接雷击，避雷针日勺基座应与楼顶避雷带就近不少于两处焊接连通,避雷针接地线、馈线金属外护层的上部、下部接地线与楼顶接地汇集线相连。其他部分与楼顶塔1）相似，如图11。避雷针接地线天燃线金属外护 层上部接地线口口口1.10 困难地网的改造为了增大移动基站覆盖范围，往往将基站建在高山上，而有些山区的土质很差，土壤电阻率极高，要想将地网地电阻控制在10。以内，相称困难，当地网的接地电阻值达不到规定期，可采用如下措施进行地网改造。1）在地网外围增设1圈或2圈环形接地装置，以增大接地网的面积。对于复合式接地网B¾工频接地电阻0计算式R约为R-0.5（pS）,其中P为土壤电阻率（Q.m）,S为接地网B面积，从此公式中可以看出，在相似大地电阻率0条件下，要使地网接地电阻减小，就要增长地网的面积，表1列出了在不同样土壤电阻率时保持R为5C时的地网面积。表1RQO.5(P/JS)=5Q时p(Q.m)10020040080010001600S(m2)1004001600640010000256002）由表1可知，在土壤电阻率很高的J山区，仅仅依托扩大接地网的面积很难抵达所规定电阻（增长垂直接地体日勺长度对地网电阻率影响很小）B状况下，应采用引外接地措施。即移动基站设在高电阻率地山上，如附近有可资运用的导电良好B¾土壤及低电阻率地层（河流及其他）时，采用延伸接地体作为移动基站自身地网的辅助接地网；引外接地的极限长度应不不不大于2JP（P为土壤电阻率），根据此公式计算不同样土壤电阻率的引外接地的极限长度见表2o表2土壤电阻率不同样步，此外接地的极限长度土壤电阻率P（.m）1002004008001600引外接地长度（m）2028.34056.7803）在电阻率较高的地区，可在移动基站的边缘大胆使用非金属接地体，以扩大地网的等效半径及面积，最终抵达降阻0目的。2施工进度及计划安排施工进度安排根据基站防雷接地施工项目进度规定，对此项H施工进度安排如下:单站的防雷地网施工在2天内完毕；特殊类项目按照甲方规定在规定期限内完毕。施工计划安排项目部会在甲方安排施工点后，根据施工进度规定对施工人员及机械做好调配，安排物资管理人员做好所用材料准备，在防雷接地工程施工前，专业工长必须对施工班组进行全面细致B¾技术交底和安全交底。3质量保证措施一、质量原则1、保证项目：(1)材料的质量符合设计规定；接地装置的接地电阻值必须符合设计规定。(2)接至电气设备、器具和可拆卸的其他非带电金属部件接地的分支线，必须直接与接地干线相连，严禁串联连接。检查措施：实测或检查接地电阻测试记录。观测检查或检查安装记录。2、基本项目：接地(接零)线敷设：平直、牢固，固定点间距均匀，跨越建筑物变形缝有赔偿装置，穿墙有保护管，油漆防腐完整。焊接连接B¾焊缝平整、饱满，无明显气孔、咬肉等缺陷；螺栓连接紧密、牢固，有防松措施。防雷接地引下线的保护管固定牢固；断线卡子设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全。防腐均匀，无污染建筑物。检查措施：观测检查。3、容许偏差项目：扁钢搭接长度22b；(注：b为扁钢宽度。)扁钢搭接焊接3个棱边。检查措施：尺量检查和观测检查。二、应注意0¾质量问题1、接地体：(1)防腐处理不好，焊接面按质量规定进行纠正，做好防腐处理。(2)用基础、梁柱钢筋搭接面积不够，应严格按质量规定去做。(3)在每层的引下线对角钢筋上用黄漆作明显标识，以防引错。2、支架安装：(1)支架松动。将支架松动B¾原因找出来，然后固定牢固。(2)支架间距(或预埋铁件)间距不均匀，直线段不直，超过容许偏差。重新修改好间距，将直线段校正平直，不得超过容许偏差。(3)焊口有夹渣、咬肉、裂纹、气孔等缺陷现象。重新补焊，未容许出现上述缺陷为止。(4)焊接处药皮处理不洁净，漏刷防锈漆。应将焊接处药皮处理洁净，补刷防锈漆。3、防雷引下线暗敷设(1)焊接面不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不洁净等现象。应按规范规定修补更改。(2)漏刷防锈漆，应及时补刷。(3)主筋错位，应及时纠正。(4)引下线不垂直，超过容许偏差。引下线应横平竖直，超差应及时纠正。4、避雷网敷设（1）焊接面不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不洁净等现象。应按规范规定修补更改。（2）防锈漆不均匀或有漏刷处，应刷均匀，漏刷处补好。（3）避雷带不平直、超过容许偏差，调整后应横平竖直，不得超过容许偏差。（4）卡子螺丝松动，应及时将螺丝拧紧。（5）变形缝处未做赔偿处理，应补做。5、避雷带（1）焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等，应按规范规定修补更改。（2）钢门窗、铁栏杆接地引线遗漏，应及时补上。（3）圈梁的接头未焊，应进行补焊。6、接地干线安装（1）扁钢不平直，应重新进行调整。（2）接地端子漏垫弹簧垫，应及时补齐。（3）焊口有夹渣、咬肉、裂纹、气孔及药皮处理不洁净等现象。应按规范规定修补更改。三、质量记录1、镀锌扁钢0材质证明及产品出厂合格证。2、防雷及接地施工预检、自检、隐检记录齐全。3、设计变更洽商记录、竣工图。4、防雷接地分项工程质量检查评估记录。4安全生产施工保证措施1、电焊工必须持证上岗，入场前进行入场安全教育，合格后方可进场施工。2、线敷设前，要检查梯子、架子及防护设施，如有损坏和变形及时处理，以免存在隐患。3、随身携带0工具应放在稳妥地方防止坠落伤人。4、使用电焊机要有三级漏电保护，禁乱拉乱拽；施焊时要戴好防护面具，以免伤及自身。5、使用后的电焊条头不得随意丢弃。6、在大风天气或雨水天气时不要施工以免影响施工质量或安全。在高处作业时应系好安全带。7、在顶板施工进行煨管时，应背朝楼内侧操作防止跌落楼下。8、电焊机接电安装与拆卸必须由有证电工操作，电焊机外壳应有良好B接地，下班时电焊机电源应切断，检查动火现场确认无火星，才能离开现场。5文明施工措施1、施工现场扬尘管理(1)按照规定每天派专人对机电工作区域洒水降尘。(2)刷油漆时注意环境污染，作好通风处理，涂刷时，管道及设备下面应有覆盖以免导致二次污染。(3)切割、钻孔日勺防尘措施：无齿锯切割时在锯时正前方设置遮挡锯末火花0¾三面式挡板。钻孔用水钻进行，在下方设置疏水槽将浆水引至容器内沉淀后处理。(4)对风管等设备安装产生0粉尘应每日打扫。(5)及时分拣、回收、清运现场垃圾，按照同意路线和时间由专业企业清运。(6)现场内烧水茶炉采用液化石油气或天然气燃料，或电器产品，减少煤烟排放。(7)严禁采用燃烧B¾措施剥电缆皮，以免烟气污染环境。2、噪声影响(1)根据施工现场平面布置合理布置机电施工场地，做到闹静分开，噪声产生aJ机械安排远离对噪声敏感的区域，从空间布置上减少噪声影响。(2)所有车辆进入现场后严禁鸣笛，以减少噪音。(3)选用低噪音机械设备。(4)强声音设备作业进行遮挡。(5)使用电锤开洞、凿眼时，应使用合格B电锤，及时在钻头上注油或水。所有施工阶段的噪声控制在国标建筑施工场界噪声限值(GBI2523-2023)。施工噪音限值表施工阶段重要噪声源噪声限值(dB)白天夜间机电施工阶段电锤、电锯手持电动工具等6055(6)现场设噪声监测点，定期对机电施工监测噪音与否超标并及时整改。3、光污染防治(1)焊接遮光棚日勺设置：焊接部位设置挡光棚，防止强光外射对工地周围区域导致影响。遮光棚采用钢管扣件、防火帆布搭设，可拆卸周转使用。(2)机电施工中工作面设置挡光彩条布或者密目网遮挡，防止夜间施工灯光溢出施工场地范围以外，对周围居民导致影响。6施工措施及技术措施1、地网施工的措施及其工艺规定(1)地网周围环境的勘查：地网在动工之前，施工单位首先要与熟悉新建地网周围的地下构件或状况的人员一起勘察新建地网0布放线路和构造，确定设计线路与实际与否有出入，在确认地网内确实没有地下构件如电力电缆、通信光缆、自来水管、地下排水管、消防管等地下管线构件设施或相距安全距离B¾前提下，再共同划定地网的施工路线、构造和范围。(2)施工的安全警示地网施工之前宜在地沟两侧约两米左右范围内，应用细绳或其他明显标志物将施工范围围起来，并竖牌警示。(3)野外施工使用临电或发电设备等应符合对应的安全规范和消防法规，并由专业安全管理员负责现场管理和监督。(4)地网沟的开挖地网沟的宽度一般约为30Cnb地网沟深度一般为70cm；若是水泥路面，应尽量采用路面切割机沿着划定B方向切割，路面切口宽度一般与地网沟宽度一致；为防止地沟塌方，宜用挡板堵挡，保证地网沟0深度抵达技术规定。(5)接地体B¾焊接当角钢与扁钢连接时，角钢的一种面要与扁钢的正面采用电焊搭焊接，搭焊长度为扁钢宽边的2倍；角钢或扁钢与圆钢焊接时，圆钢宜与扁钢、角钢的平面贴焊，焊接长度为圆钢直径的10倍；扁钢与扁钢之间的焊接应采用双面搭接焊,搭焊长度为扁钢宽度的2倍。若是钢质材料与铜材或铜材与铜材之间焊接时，则要采用氧焊焊接，焊接头若采用搭接焊接时，搭接B长度一般应为20025Omn1,焊点不应有假焊、虚焊，且每个焊点都要用沥青或其他可靠防腐材料做防腐处理。不同样金属焊接时要防止电化腐蚀。(6)降阻剂的使用焊点冷却后，降阻剂加水搅拌成均匀凝状物包敷在接地体上，待降阻剂干结至二分之一时回填土覆盖；采用深井接地网时，降阻剂宜溶水搅拌后与垂直接地体一同入地，降阻剂应充足包裹在钢管B内外。回填土质较差H¾,可以与降阻剂混合均匀后再回填。焊点附近包敷的降阻剂厚度应为其他接地体的两倍以上。降阻剂不合适使用被污染的水搅拌。(7)地网沟回填回填土宜筛除石块等杂质后填入沟内，有条件的地区应在回填后浇水，待沟面下降后重新回填至平面并扎实；部分坡度较大的地区或是土壤流失较严重时地带，沟面回填后宜用混凝土覆盖或种植草皮以防雨水冲刷导致回填土流失。(8)地网沟恢复若是水泥路面，则新铺的水泥路面与原路面厚度相似，且其下要铺细砂和碎石；不管是水泥路面、草地或山地，在恢复路面时，均应略高出原有地面约l-2mm,以使后来新建地面能恢复原貌。2、接地引入和室内接地处理（1）接地引入线的长度不合适超过30m,其材料为40mm×4mm的热镀锌扁钢或95mm2的多股接地铜缆。接地线应从地网中心环形接地体的两个以上方向引入机房。接地引入线与地网的连接点应避开避雷针、避雷带或铁塔接地日勺引下线连接点，其间距应不不大于5m。接地引入线埋设时宜避开排污沟（管）、导流渠等，其出土部位应有防机械损伤B¾措施和绝缘防腐措施，并留出接地电阻测试点。（2）机房内设貉接地汇集线与接地引入线可靠连接。接地汇集线宜在机房沿内墙（或地槽、走线架）敷设成环形，材料为铜材，截面积不不不不大于120mm2,也可采用相似电阻值的镀锌扁钢。为了设备接地连接以便可在接地汇集线上设辂若干接地汇集铜排，汇集排为规格不不不不大于40OnInIXloOnlnIX5mm0铜板，并预留对应的螺孔以便连接接地线。（3）机房内设有静电地板时，应在地板下围绕机房敷设闭合B环形接地线，作为地板金属支架的接地引线排，其材料为截面积不不不不大于16mm2的多股裸铜线，并从接地汇集线上引出两条以上的截面积为50mm2以上的多股铜缆与引线排的相对两侧连通。（4）基站机房内供电设备B正常不带电部分均应作保护接地，严禁作接零保护；直流工作接地，应从室内接地汇集线上就近引接，接地线面积应满足最大负荷规定，一般为不不大于35mm2的多股铜缆。直流工作地严禁从交流配电屏直接引接。（5）机房内设备B¾外壳都应用截面积不不不不大于16mm2的多股铜缆就近与接地汇集线连接。（6）机房内走线架、电池架、机架、金属通风管道、金属门窗等均应做保护接地，接地引接线一般宜采用截面积不不不不大于16mm2的多股铜缆。对于同一方向超过IOm长的走线架，应每隔5m就近接地与接地汇集线引接一次。（7）机房内所有B地线排及所有B地线要用不易脱落和不怕受潮B标签注明地线名称及地线两端所连接设备B¾名称；地线宜采用黄绿双色电缆，且应帮扎牢固、整洁、平直、美观，尽量防止折弯。3、构造可靠性规定（1）地网接地体之间的连接，应采用电焊或气焊连接，不合适采用螺钉连接或钾接；无法使用电焊或氧焊的，提议使用热熔焊接。（2）接地引入线日勺铜质电缆与地网接地体之间的连接，应通过过渡铜铁排连接，接地铜缆应斜接或热熔焊接在过渡排上，并做防电化腐蚀处理。过渡排宜固定良好，如固定外墙时，其高度宜不低于2.5米，固定螺栓紧固后与过渡排之间点焊。（3）地网沟应在建筑物散水点以外开挖，地网沟距离建筑物地基应当1米以上；当地网沟穿越围墙、地基、线缆沟或直埋电缆时，应对上述设施采用一定0加固或保护措施。（4）接地体与埋地交流电缆、光缆、传播电缆交越或并行时，接地体与电缆之间的距离应不不不不大于20cm；与高压埋地电缆交越时，接地体与高压电缆之间0最小距离宜满足50cm0最小距离，并行时宜满足100cm0最小距离。地网沟内不容许并排布放其他进出基站0电缆或信号线路，如不得已要布放B¾,线缆宜做穿管等屏蔽处理。（5）地网接地体埋设在农田等常常开挖施工的地面下时，应深埋2m如下，并在合适位络作明显的标识。（6）垂直接地体使用机械钻孔深埋时，应距离基站建筑、铁塔（杆塔）等基础IOm以上距离；距离交流变压器时距离至少15m,距离架空高压线0垂直投影距离宜抵达IOm04、隐蔽工程B¾检测措施（1）隐蔽工程应采用施工中随工验收的原则，并由对应的责任单位签证。（2）测量接地体的规格、镀锌层等与否符合规范规定。（3）垂直接地体0长度为1.52.5米，垂直接地体之间的距离为其自身长度B¾2倍；水平接地体深度应在0.7米如下。（4） 检查焊接方式、焊缝长度、焊面与否符合规范规定，焊接点日勺防腐措施与否符合规定。（5） 降阻剂等降阻材料B水溶度、干结度与否符合规范，其包敷的厚度及用量与否足够；回填土的质量与否符合设计规定、并与否扎实。新建地网与原地网之间的地下连接，以及地网与其范围内0地下金属管件连接与否符合规范规定；地网与机房建筑基础钢筋B¾连接与否符合规定。（7）采用的长期有效接地极应按照阐明书进行施工。(8)隐蔽工程施工完毕应尽快检查、验收，验收合格后048小时内应回填地网沟，否则应整改至合格为止。7保养、使用及维护措施我企业从事数年通信防雷工程施工工作，储备了大批优秀的防雷技术人员，多种先进仪器仪表齐全，能承担防雷工程中多种的技术服务。我企业将维护、抢修工作分四个步聚来完毕，发现问题、分析查找故障原因、第一时间处理问题排除故障并提交汇报，根据各项分析提出改善提议，防止事件再次发生。本次基站防雷接地维护整改施工项目，我企业承诺实行保修的期限为在协议规定的保修期，在保修期内由于我企业原因导致的质量问题，我企业负责免费修复。在保修期内若出现因施工导致的质量问题，我企业在接到建设单位的告知后在2小时内派人赶至现场处理修复并承担费用；且我企业积极为设备供应商和维护部门提供必要B配合。8材料设备的管理材料要根据需要分批进现场，以免进料太多，导致拥挤，材料设备要及时放至所需部位，不能占用道路。根据现场平面布置图，安排多种材料设备按指定位置寄存，并分规格码放整洁、稳固，做到一头齐，一条线。施工现场B¾机具保管中，应根据材料性能采用必要0防雨、防潮、防火、防爆、防损坏等措施，严格执行领退料手续。9应对突发事件的应急处理及措施（1）建立重大事件应急机制和管理流程承诺在发生重大事件时，会由各级主管直至企业总经理亲自挂帅，调动企业一切或调用资源，尽一切努力恢复或保证通信，并协助消除影响；企业工程部门对整个工程进行监督和管理，提供合理性提议并予以技术指导；工程技术部门加强对各项工序0监督管理。（2）突发应急培训定期对工程项目人员开展对0应对和处理突发事件B¾技能培训I,培训内容包括应急预案流程等有关内容。（3）人力资源应急配置如发生网络紧急故障，需要企业协助排除，可以以最短的时间内就近派出有关资深技术人员进行协助；增派技术资深的技术支持工程师，对各项工序优化，作好各道工序0¾衔接工作并安排合适的工序负责人。（4）岗位人员留守根据我企业的老式，在节假日期间仍保留技术人员值班，以应对突发任务的需求。10服务承诺我企业在山西省从事通信防雷工程施工已十数年，储备了大批有经验0管理人员和技术人员，大部人员都已当地化，并有大批经验丰富的施工队伍，根据本项目规定，投入本项目0施工队伍都是数年从事通信防雷施工，每支队伍有经验技术、质量、安全负责人各1名；此外企业还配置充足的机械、设备、仪器仪表和资金等，为本项目的质量、进度、安全、后续服务、管理等做好保证和支撑，我企业承诺施工缺陷责任期为24个月。
