项目地形图技术设计手册.docx

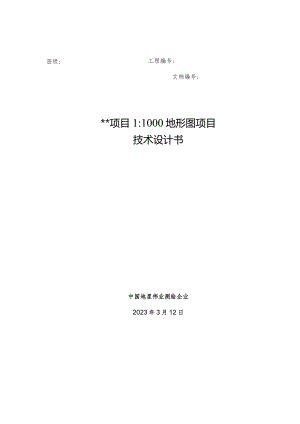

密级:工程编号:文档编号:*项目1:1000地形图项目技术设计书中国地星伟业测绘企业2023年3月12日*项目1:1000地形图项目技术设计书项目承担单位（盖章）：设计负责人：审核意见：重要设计人：审核人:年月日年月曰同意单位（盖章）:审批意见：审批人：年月日1 ,测区概况错误!未定义书签。2 .项目任务错误!未定义书签。3 .测区已经有资料分析与运用错误!未定义书签。4 .基本技术规定错误!未定义书签。4.1 作业根据错误!未定义书签。4.2平面和高程系统错误!未定义书签。4.3控制测量和测图O重要技术规定错误!未定义书签。4.4总体技术方案错误!未定义书签。4.5地形图编辑规定错误!未定义书签。5航带设计技术规定错误!未定义书签。9.1 作业环境准备错误!未定义书签。9.2 模型定向精度指标错误!未定义书签。9.3 数据采集原则错误!未定义书签。9.4 测绘地物、地貌O规定：错误!未定义书签。10图形编辑错误!未定义书签。10.1 作业环境准备错误!未定义书签。10.2 编辑作业原则错误!未定义书签。10.3 地形图编辑注意事项错误!未定义书签。10.4 成图规定错误!未定义书签。11.图幅拼接错误!未定义书签。15.质量控制错误!未定义书签。16.提交资料错误!未定义书签。受委托方委托，XX企业承担西山公园1:1000地形图航空摄影测量项目工程,含如下工作内容：1、进行本项目详细测量工作方案制定与实行；2、采用数字航空摄影测量措施测绘1:1000比例尺数字地形图约52平方公里。重要包括航空摄影测量，包括航空摄影、航摄内业处理、图根点布设与测量（每幅图1-2个点）、外业像控点测量、航片调绘、1:1000地形图测绘、成果检查验收工作。1.测区概况google略图范围（附图）测区内地貌分为土石山区、黄土丘陵、沟洼谷地等不一样类型，地形起伏较大，境内海拔在1456836米之间，属北温带大陆性气候，平均年降雨量在450毫米左右。2.项目任务该项目工序分为52k?测区内G图根控制测量、1：1000全数字航测成图（范围线中阴影部分不绘制地形图），数字正射影像图（如下简称Dc）M）和数字高程模型（如下简称DEM）制作等几项任务。根据测图和像控需要加密图根控制点；全数字航测成图包括无人机航空摄影、外业像片控制测量、外业地形图调绘、内业空三加密和立体测图、DoM和DEM制作，DLG图形数据编辑等。3 .测区已经有资料分析与运用本项目由甲方提供范围线（范围线中阴影部分不绘制地形图）及比例尺为1:10000G测区地形图。4 .基本技术规定4.1 作业根据4.1.1、 CH/Z3002-2023无人机航摄系统技术规定;4.1.2、 CH/Z3001-2023无人机航摄安全作业基本规定；4.1.3、 (1：500、LloO0、1：2023航空摄影测量内业规范；4.1.4、 <1：500、L1000、L2023航空摄影测量外业规范；4.1.5、 CH/Z3004-2023低空数字航空摄影测量外业规范；4.1.6、 CH/Z3003-2023低空数字航空摄影测量内业规范；4.1.7、 CH/Z3005-2023低空数字航空摄影规范；4.1.8、 GB50026-2023工程测量规范；4.1.9、 CJJT73-2023卫星定位都市测量技术规范；4.1.10、 1：500、1：1000、1：2023地形图图式(GB/T2057.1-2023)；4.1.11、 1：500、LloO0、L2023地形图要素分类与代码(GB/T139232023)；4.L12、测绘技术设计规定CH/T1004o4.2平面和高程系统4.2.1平面坐标系统：采用1954太原城建独立坐标系。4.2.2高程系统：高程采用“太原大沽高程系，等高距为1米。1.1.1 3控制测量和测图G重要技术规定图根点精度，相对于邻近G等级控制点，其点位中误差不应不小于图上0.Imm,高程中误差不应不小于基本等高距O1/10；1.1.2 地形图精度：点位中误差(mm)高程中误差(mm)I、IlIII、IVIIlIIIIV地物点注记点等高线注记点等高线注记点等高线注记点等高线0.60.80.40.50.50.70.71.01.52困难时：L6隐蔽和困难地区，高程中误差可放宽L5倍其中：点位中误差为地物点在地形图上G中误差;高程中误差为高程注记点，等高线对近来图根点G高程中误差；极限误差规定为中误差G两倍。1.1.3 1：100O地形图采用50cm×50cmG原则规格进行分幅。采用原则图廓西南角坐标公里数编号法，X坐标在前，Y坐标在后，1:1000地形图取至0.lkm（如：2315.0-504.0）o图廓、注记、独立符号均按正北方向注记。图名选择所在图幅内重要居民地、企事业或行政单位G名称，全测区不得出现同名，对于地物较少G图幅，可以相邻图幅G东、南、西、北四个方位命名，在方位外加括号，如“李庄（东）若用方位命名仍无法取图名时，可不取图名，只注图号。4.4总体技术方案4.4.1流程与项目4.4.2重要作业措施4、电算加密：采用全数字摄影测量工作站测量加密点，用光束法加密软件对区域网进行平差，将加密和定向成果存入计算机，供测图时直接调用。5、内业测图：在全数字摄影测量工作站上进行内业地形要素数据采集。采编所有地物外轮廓，测定房屋北屋檐房屋顶面或女儿墙（含混凝土护栏）顶部。对立体判测有疑问或影像模糊不易测定G地物，要加以阐明或做出记号供外.业补调，尽量为下工序提供精确、可靠、完整G数据。点状地物中心位置规定精确，线状地物规定线段持续，面状地物G测定规定图形持续且封闭，内业能定性G地形要素可直接标注图式符号。6、内业在全数字摄影测量工作站上，直接导入空三加密和定向建模成果，制作经规则格网（间距为lm×Im）特性点、线采样ODEM和经数字影像微分纠正GDOM07、外业地形图调绘：考虑到本测区规定制作DOM,在外业补调新增地物，或者进行图根控制测量（D时候，充足运用既有信息，可将正射影像图供外业调绘。在外业现场进行100%G调绘和修补测，对个别简朴易补测G新增地物可运用有关地物（需先检查其对的性）直接补测上图，并标注有关距离尺寸；对于毗连或成片新增地物可先圈出其大概位置，用全站仪全野外采集数据，外业画草图，内业编辑后再巡视检查直至最终成图。在用全站仪全野外补测新增地物时，测站点点位误差和精度规定不低于IOCmo8、房屋属性调查：所有房屋均调查确认房屋建筑构造分为钢、碎、混、砖、简朴房等五种构造；五种构造均要据实表达，一般规定为税（7层以上）、混（47层）、砖（13层）和层数，大楼有专有名称G注专有名称，无专有名称注单位名称、挂牌单位较多者选择重要G一种单位名称加注，农村地区G村委会所在地、企事业单位等需注名称。9、将外业调绘修补测好G数字线划地形图在计算机上编辑成满足建库规定G1:1000比例尺数字线划地形图（如下简称DLOo4.5地形图编辑规定为满足甲方和后期施工规划O规定，1：1000航测数字化成图（DWG格式）应满足如下规定:1、所有地形要素须分层表达，地形要素G分类与编码按CASS8.O软件执行；2、使用CASS8.0下默认G独立符号库、线型。图中所有独立符号都以块方式存在，线型使用符合图式规格规定GAUtOCADG线型文献。、5航带设计技术规定采集应重点控制地形地貌高程精度及地物调绘G错漏。运用高等级控制点、外.业补测高程点和多出像控点进行精度检测，并行成精度检测汇报提交下工序。9.1 作业环境准备数据采集使用MapMatrix全数字摄影测量工作站完毕。采集前，仪器保证处在良好内作业状态，鉴定合格后方可作业。软件参数设置对的，满足本项目数据采集作业规定。9.2 模型定向精度指标采集拿到空三作业前需要检测像控点、外业高程点G空三精度，并做好精度汇报,随成果一起提交下工序。采用空三自动恢复模型进行立体测图，不容许进行二次定向作业。模型接边：相邻像对地物和等高线接边误差不得不小于地物点平面位置中误差和等高线中误差G1.5倍，个别不得不小于2.0倍。9.3 3数据采集原则A、地物、地貌要素G采集按编码分层进行采集，各要素编码规定使用对的，在有二级码内状况下，不容许用大类码、用大类码+小类码构成G要素编码进行采集。一般地物、地貌要素G分类码执行1:500、1:1000.1：2023地形图要素分类与代码。B、数据采集范围应在定向点连线以内，最大不得超过定向点连线外IOmm（像片上）。假如相邻航线或像对，在接边处有阴影等缺陷，在本像对补测时，测绘范围可酌情放宽，并做记录。C、地物与地貌要素应先根据外业调绘片进行采集。原则上是外业定性、内业定位。如确认外业调绘有错误时，内业应根据立体模型进行改正并有对应O记录（如：调绘片阐明、手簿记录等），备查。测绘地物地貌做到无遗漏、变形、移位。注意，高压电杆、通讯杆、低压杆、地下光电缆、水渠、天然气管道等应认真判读调绘，对外调不合理G地方，应在仪器上进行处理并记录。D、地物与地貌G采集，严格按实际立体采集。地物采集注意处理地物间G互相关系（如：道路和桥等地物关系），重点做好公路、铁路及其附属设施G采集。地貌采集要注意微型地貌G表达。E、点状地物和非比例表达G线状地物，按照地物中心采集；有方向内点状地物第一种点采集定位点，第二点为方向点；依比例尺表达G线状地物严格按照实地位置采集；有符号G线状地物根据符号左生成原则采集。此外，采集线状地物时注意点G密度，保证地物几何形状G真实。F、本项目按等高距为IM进行采集作业。G、外业散点成果（外业实测高程点、电力线、水系、水池、上水管线等新增地物）需要引入到立体中检测精度（电力线、水系经核算为示意性要素，成果以立体模型为准），作为高程点使用（假如个别点误差超限G话，需要室主任核算，经核算确为外业点问题G应作标识随成果提交下工序）。立体参照外业实测高程点作业，保证地形、地貌G采集精度。立体需尤其注意采集电塔、电杆、信号塔、电线架等跟项目息息有关内重要、敏感地物。H、数据采集G范围采集G范围根据：甲方提供GDWG格式范围图。I、保证采集成果G唯一性，绝不容许出现文献数据G反复问题。尤其是采集后切图要精确，保证地物、地貌接边内对的性及完整性，假如出现反复参照或镶嵌内数据应在本工序自行删除，不得将反复数据问题移交给下工序。J、采集完毕后作业员应认真自校，检查员严格检查，对于隧道口、立交等重点应在立体上仔细检查地貌采集状况，并做到原始记录清晰，项目填写完整、齐全、对的，签名后方可交下工序。9.4测绘地物、地貌(Z)规定：测区内CD等级三角点、C、D、E级GPS点和一、二级控制点，一律按点位坐标展绘在图上，并用图式上对应G符号表达。A、居民地：各类房屋均应调注层次，2层以上图内注记表达，层次注记在房屋G中心。人字形房顶及规整居民楼底层G车库，四面门窗处檐高在2.2m以上G应算入层次。地下室、半地下室不计入层次，地面上层高在2.2m以上(含2.2m)应计算层次。a、一般房屋按照2110层码采集。简朴房屋、破坏房屋等按摄影应层码采集。b、房屋按房屋O层次分别采集，房屋应逐一表达。不一样层次、高度、建筑材料和形状G房屋，老居民街坊、房屋毗连、庭院套递，应根据房屋构造不一样、屋脊高下、房基前后不齐等原因进行分割表达。建筑材料分钢、碎、砖、混、简朴房五种构造；房屋顶面上G构筑物不表达；房屋轮廓凸凹在图上不不小于0.5mm不表达，简朴房屋凸凹图上不不小于0.6mm不表达。居民地中间G空地图上不不小于6肝时不表达。c、密集居民地O2、3层房，外业调绘为示意性，采集时注意参照，以立体模型为准分层采集，同步，使用2、3分别标注层次。街道两侧和工地上不正规G石棉瓦小雨棚、临时建筑物、售货亭等不表达。机关、企事业单位内正规G停车棚，图上不小于6mm"用棚房符号表达。室外楼梯宽度不小于图上Imm时要表达,有转弯G室外楼梯宽度超过图上2mm时,在符号中间加绘一条竖线表达。公共厕所要表达并加注“厕”，对农村地区G小型牲畜圈用简易房表达，图上不小于6mm2内牲畜圈要表达并加注“牲”，固定公共G垃圾台要表达。在调绘截止期时已经拆迁堆土仍在建或停建G地块，其范围用地类界绘出，并加注“施工区”，已建屋基或建筑物地基、基本成型内建筑物按图式中“建”房表达。永久性G温室、花房虽然用塑料膜覆盖，内部是钢筋、水泥柱支架或一侧有墙体G,用图式4.3.35符号表达。雨搭、房檐、图上长度不不小于ICnl栅栏或活树篱笆等不表达。d、围墙使用2431层码按不依比例尺采集。单位、村庄G外围墙必须表达，栅栏、栏杆、篱笆、铁丝网等图上长度不小于ICm时应表达；门顶是大门顶盖，依比例尺门顶G长度不小于5m,门顶按实际投影表达，民宅院落门顶一概不表达，将围墙连通。加固坎上有栏杆，旦投影在0.5米以内无法按真实位置表达时，用栅栏坎符号表达。e、房屋顶上内室外设备和地下建筑物不表达。f、场区内有地下人防，注意测量人防出入口。B、独立地物独立地物G采集根据外业调绘片分层采集。外业散坟G调绘是示意性O,采集时注意定位和增补。打谷场、烟囱、水塔、路标、水井、广告牌、庙宇、无线电发射塔等有方位意义¢）独立地物必须采集。重要道路、广场、桥梁、企事业单位、大型小区内部等突出G2m高以上G装饰灯要表达。坟地用地类界表达范围，中间配置符号，不注坟数。散坟应合适表达，有名称G坟场要注名称。农村居民地图上不小于Zen?水泥地要表达，注“水泥地”，城镇和单位内部内不表达。季节性谷场不表达。C、交通及附属设施a、公路按其技术等级代码以图式表达，并在图上每隔1520Cn）在括号内注出公路G等级，如（2）o国、省道干线公路需注出公路G编号，如Glo4、S205等。其他公路可注出公路名称，如“京沪高速公路”、“徐宿淮盐公路”等。公路及其附属建筑物，如：桥梁、涵洞、路堤、里程牌、汽车站等应以对应G符号表达。公共汽车站一组多种时，选用中间G一种表达,公共汽车站台候车亭以棚房表达。等级公路应绘出铺面线、路基线、如路边有路沟、路堤等时，路基线一般可省略。等外（9级）公路仅绘出铺面线。高速公路中间内绿化岛（边线使用街道边线，中间插注花圃符号）和两侧隔离栅栏要分别表达。b、公路和铁路内附属建筑物（如：桥、桥墩、立交桥、平交道、涵、上下挡墙、里程碑、铁丝网、行树等）所有表达，路堤、路堑等人工地貌严禁使用等高线表达；此外，桥头内加固路堤和对应内坡脚线应与桥梁套合、对称。坡脚线G采集使用8524层。C、公路统一按等外公路层码采集，编辑时注记道路名称、路面性质及宽度。d、道路相交处路宽变化较大时，需按实际立体影象采集，不能使用平行线表达。e、公路进入城镇或通过街区式居民地时，公路符号可用街道线替代，详细可根据实地状况如实选择变换处。通过散列式居民区内道路采集要持续，不适宜中断。公路平面相交时，铺面与路基线对应相接。大车路、乡村路与等级公路相交时，等级公路G铺面线不得间断，可相交接在等级公路G路基线上。公路、大车路通过依比例尺G大堤时，路边线在堤边线内侧（图上间隔0.2mm）分别表达。乡村路在堤上通过，当堤顶宽度不小于图上2mm时，堤边线与道路符号同步绘出，堤顶宽度图上不不小于2mm时，以堤代路，堤上道路符号省绘。堤上小路不表达。f、采集时注意辨别依比例尺表达G大车路和乡村路及不依比例尺表达G乡村路和小路。路面或铺面宽度实地不不小于或等于4m,不小于2mG用依比例尺双线大车路表达，若实地宽窄不一，且变化频繁，图上可取中等宽度绘成平行线。乡村间供行人往来路基宽度不不小于或等于2m,不小于ImG重要道路，用依比例尺双线乡村路表达。不不小于或等于ImG不依比例尺G小路一般不表达，田间均用田填表达。g、内部道路只表达厂矿企业内部铺装路面G道路。D、水系及附属设施a、河流、湖泊、水库、池塘等地物G水涯线按立体模型G水边线依比例尺采集。b、河流、沟渠CD宽度在图上不小于Imm时依比例尺采集，否则，用单线按中心线不依比例尺采集。居民地内G干沟用排水沟采集。C、水塘采集应配合坎表达，当水涯线和坎边线在图上投影距离不不小于Imnl时可只采集陡坎。水田与菜地内内沟渠除宽度不小于或等于Inlm依比例表达以外，均用单线沟渠表达，单线沟渠过于密集时，可取舍表达，间距控制在2cm左右。d、外业漏调G单线渠、冲沟，内业采集时要补充采集。沟底宽度在图上不小于5nimG冲沟应加测等高线。e、水系附属设施（如水井、泉、水闸、拦水坝、输水槽、倒虹吸等）必须采集。水闸有名称G应当调注，不注建材性质和闸门孔数。f、一般水井不表达，但居民地外围内公用水井要表达,有名称内水井应表达。双线地物下内涵洞要表达，单线地物下G涵洞均不表达。鱼塘要辨别永久性内和临时性长期养鱼及作渔业用途以图上面积在1平方厘米G永久性鱼塘应逐一表达，统一注“鱼”，一般坑塘注“塘”，有水生作物G水塘，除绘出水生作物符号外，应加注水生作物名称。E、管线及附属设施a、电力线、通信线、输油输气管道等管线G采集按照调绘片作业。配电线、通讯线杆要表达，走向须精确。三根如下（含三根）支线不表达。多种线路共杆时，只用重要线路表达。通讯线在空中相交、分岔处应在图上表达出来，要注意邻近杆线方向与对应（D交叉线相接。内图廓处可不补注无杆线路方向G符号，但要注意图边有杆线路方向G对的表达。拉杆线一般不表达。b、电杆、铁塔、管线支架等要素所有采集，采集原则是以立体模型为准，根据调绘片认真判读和量测。c、变压器、变电室所有采集。电力线或通信线入地时按对应层码加注入地符号。F、境界和植被根据外业调绘片采集境界。G、地貌地貌以等高线配合地貌符号表达，等高距为1m。街区、居民地内以及平坦G水稻田内不绘等高线。有明显起伏内土城等应测绘等高线，计曲线G数字注记字头需指向高处，示坡线指向低处。图面上除地物点高程外，不容许有点线矛盾。a、大面积G梯田坎应采集最上、最下G坎，中间G坎先采集高大CD坎，再采集其他坎，坎G采集密度控制在图上8mm左右一种坎。田填在图上宽度不小于或等于Imm时以双线表达，不不小于InImO以单线表达，地形图上¢）田坡取舍按图上间隔2cm以内表达。b、平地上高度不小于1米O斜坡、陡坎均应表达。斜坡坎O采集规定辨别自然坡和人工坡。自然斜坡采集使用陡坎加等高线G方式表达；人工斜坡采集使用陡坎加坡脚线G方式表达。陡坎是形成70°以上G陡峻地段。70°如下用斜坡表达，斜坡符号长线一般绘至坡脚，斜坡在图上投影宽度不不小于2mm时，以陡坎符号表达；坎G比高不小于0.5m以上应表达，同步测注坎上、坎下、坡上、坡下G高程。比高不小于Im时，量注比高至0.1m。c、测区内注意表达崩崖、滑坡、冲沟、陡崖等倒塌残蚀地貌。d、乱掘地只采集范围线（该范围线必须闭合）、注高程点，不绘等高线。等高线采集时手轮速度不能太快，且拐弯注意减速，防止出现微貌丢失、沟心等高线漂浮，不能真实内反应地貌。计曲线和首曲线G采集方向必须一致。修测等高线时应锁定脚盘。f、在等倾斜地段，相邻计曲线间距在图上满足5mmWdWl（）三时，可用曲线内插功能完毕首曲线G绘制；间距不不小于2ImI时，不采集首曲线。g、等高线过地物要断开，同步，注意和水系、公路、铁路等地物内关系协调配合，不能穿越。h、密林地区采集等高线时，应考虑树高¢）影响，使曲线切准地面。i洼地、山头、鞍部G高程变化处，假如没有高程注记点应加绘示坡线。j高程注记点G采集每个方格内高程注记点个数一般为15-20个，地物比较密集时，一般应不少于8个。采集高程注记点要注意优先采集特性点（如：山顶、洼地、沟心、山脊、鞍部、变坡点、陡坎及重要河流、湖泊、水库O水位等），然后再兼顾图面美观且均匀分布采点。注意高程注记点和等高线G协调性，尽量防止点、线矛盾。合适加测比高注记。公路、铁路，规定每隔50100米测注道路交叉、路面、路肩、路堤、路堑大桥头、长隧道口及坡脚等特性位高程，注意高程点在道路两边交替分布。H、植被a、测区内所有植被符号一律绘出，不使用省略符号或图外附注。稻、麦轮作出，以稻田符号表达。果园面积不小于图上4cm2时，需加注果树名称，如：“桃”、“梨”等。图上面积不小于2cm2G菜地应表达。所有植被范围边界在测图时均以地类界表达，植被G性质由外业调注。b、沿堤、道路等地物两侧（D行树要表达，起止位置要精确，符号间距按图式规定表达。镇区和居民地周围、塘边与地头内散树可择要表达。c、花坛与花圃面积不小于图上16mm2O要表达，花坛边高出地面0.3m以上G,用实线表达；比地面高而低于0.3m以虚线表达。与地面持平G用地类界表达。单位内部、都市广场等花坛内G独立树注意调绘。图上面积不小于25c11）2以上G林地需注记树名及平均树高（注记至整米）。d、沿河、沟或较大池塘内G水生作物及芦苇，按实际范围配置符号，居民地周围G竹丛和较大场地上G草坪以实地范围表达，绿化草坪用草地表达，同步加注“草坪二e、房前屋后G零星菜地不表达。10图形编辑地形图图形编辑在Cass8.0图形编辑软件环境下完毕。10.1 作业环境准备图形编辑在Cass8.0图形编辑软件环境下完毕。保证软件参数设置对的，满足本项目数据编辑作业规定。需要本项目作业软件必须采用Cass8.0（符号库均为2023版图式）。10.2 编辑作业原则A.检查图形编辑软件参数配置与否对的，包括符号库、线型库等。B.地形图转换：将MapMatrix工作站采集内图形数据转换成对的CAD数据（*.dwg）文献。转换完毕后参照调绘片检查地物有无遗漏，假如存在不能转换G图形符号，应查明原因。C.本项目原则分幅，图幅裁边前注意处理范围线和接边处G地物、地貌，防止图幅切边引起地物丢失。D.根据外业调绘片对图形要素进行编辑。E.图内字体规定：按照1:500、1:1000.1:2023地形图图式GB/T20257.12023作业:注记内容字大(mm)字体市5.5粗等线体县4.5粗等线体乡镇3.5正等线体村庄3.0、2.5仿宋居民地名称阐明注记2.5、3.0、3.5宋体性质注记2.5细等线体其他阐明注记2.5>3.0、3.5细等线体水系注记2.5、3.0、3.5、4.5、5.0、6.0左斜宋体山名3.5、4.0正等线体其他地理名称2.5、3.0、3.5宋体省、县、乡公路、主干道、轻轨线路名称3正等线体次干道、步行街2.5细等线体支道、内部路2细等线体桥梁名称2.5>3.0、3.5细等线体多种数字注记2.5正等线体公路技术等级及编号2.5、3.0、3.5正等线体高程、月份等注记2.0、2.2正等线体*阐明-一性质注记包括：道路-沥、碎石、水泥、土等房屋-一建、破、掘、温室、房层、垃圾、厕等水系-水、塘、井、机井、闸等其他一-码头、旗杆、射电、电信、油、气、水管、松、桔等F.编辑完毕后作业员应认真自校和接边检查，注意接边处地物、地貌G性质和类别GG一致性。G.1:1000比例尺图均采用原则图分幅¢）措施。H.作业员接边、自校完毕后，交检查员严格检查，并做到原始记录清晰，作业记录（含：问题处理）、签订需齐全。项目填写完整、齐全、对的，签名后方可交下工序。10.3 地形图编辑注意事项A、曲线压缩参数不要设置太大，宜为0.010.04,注意不要反复压缩、拟合，以免导致曲线移位、变形。B、根据高程位置及密度对沙包、沙坑、山头、洼地加绘示坡线。C、曲线和高程点矛盾时，可据实际状况处理：或移动曲线或修改点G高程，注意不能变化原有地貌、山形等。不符值在0.3m以内时由本工序进行修改，不小于0.3米时，必须上仪器检测。此外，对于山头、洼地G不符高程点必须上仪器检测，以防止漏曲线。D、曲线应与坎边线相交，且曲线进、出坎（D根数相等，与比高相符。E、水系、道路与其他地物、地貌要素G配合规定合理，曲线穿过道路、水系时要尽量垂直，沟心线应与曲线严格套合，河流水涯线、沟心线折线太明显时，编辑应添加节点、或拟合水线。F、公路编辑时注记道路名称、路面性质及宽度，如G307（沥8）,如无线路编号,可只注路面性质和宽度，如：沥4等。道路相交应平滑处理，以符合实际地形。G、房屋外轮廓必须闭合，且注意处理房房和房围墙CD对接关系。H、所有地下管线要标明性质。采集工序补测G电力线、通信线杆位，注意逐一添加符号且保持杆和线G方向一致。I、植被符号所有填充在图内，不能以文字方式在图外注记。G规定，尤其是居民地注记应选在居民地内房屋稀少内地方，保持图面美观。K、打印出图时，点线交断前注意注记G移位，以防止交断后地物内丢失。M、外业散点成果（外业实测高程点、电力线、水系、水池、上水管线等新增地物）采集工序已引入到立体中检测精度，编辑工序需要进行验证。10.4 成图规定图廓整饰按1:500、1:1000、1:2023地形图图式GB/T20257.12023作业成图。11.图幅拼接11. 1本测区四至一般均作自由图边处理，并须经100%G外业检查，保证图边精确。12. 2当相邻图为相似比例尺已成图时，应分别调用各自G数字化图，按无缝隙（D接边规定，保证线条持续，构面完整，注记对的。若已成图接边处G地物发生变化,要尽量在新测绘图边处将新增地物表达完整，线状地物可中断在接边线处。13. 3不一样作业员、作业队之间内接边工作，原则上各负责接东、南图边，接边时双方参与，一人负责接，一人负责检查。自由边各自负责。14. 4各类地物G拼接，不得变化其真实形状和有关位置，直线地物在接边处不得产生明显转折。高程注记点同一块平地内较差不得不小于0.2m。囱俎 蟀闻I涮&15.质量控制品质保质量控制流程15.1.图根控制、像控测量测量员每天要对自己观测内数据进行导出并提交队长，由队整顿、备份并作平差处理；测量员要结自己每次测量G点做好点之记，并由队长检查。最终平差成果出来后，按设计书规定进行提供品质保障部进行100%检查。15.1.2,空三加密每个空三加密分区要有两个以上G人员进行对像控点及其他控制点G量测，其中一种人要对另一人量测进行重新量测，无误后再强制平差。符合规定后，按设计规定对成果整顿提交品质保障部检查。15.1.3.数据采集编辑采编辑工序以图幅为单位编辑。每个作业员编辑完O第一幅图，都需进行自查、修改，100%G自查；再由检查员进行该图幅G检查，重要检查己经有资料G使用与否对的（外业高程点、像控点、已知点0）精度再次验证），外业调绘资料、DOM互相结合检查作业成果G地物、植被、注记等上图（上图后（D颜色、线型、线宽、图层）与否对的，图面表达、图面关系处理与否合理进行100%内全面检查；企业品质保障部编辑质检员在项目编辑进行过程中、编辑结束后不定期地对作业完成果进行抽检，监控作业过程中数据G质量；数据作业员对检查员、质检员（D意见修改完毕后，由检查员、质检员本人对修改成果进行复查，查看与否修改到位；。15.1.5.质量控制规定1、保证交到下一工序G成果都是经上工序100%检查G合格产品；2、规定各作业室应进行作业过程G中间检查；3、项目负责人要有过程检查，检查技术设计内执行状况，并有检查汇报；4、品质保障部作为企业级质检，出具检查汇报。15. 1.6.质量控制目的本项目质量目的是：按企业IS09001质量体系文献规定对本项目进行质量管理及质量控制，使项目成果为合格级产品。16.提交资料16. 1.数字线划地图（DLG）电子版成果各一套；16. 2采集编辑检查记录手簿各一套；16. 3形文献和字体；16.4数据提交阐明。
