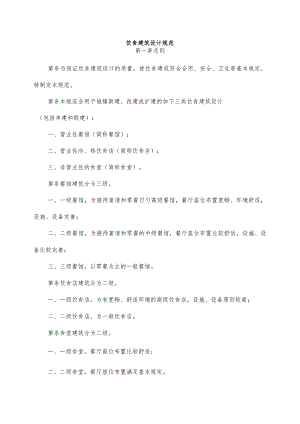

饮食建筑设计规范第一章总则第条为保证饮食建筑设计的质量，使饮食建筑符合合用、安全、卫生等基本规定，特制定本规范。第条本规范合用于城镇新建、改建或扩建的如下三类饮食建筑设计（包括单建和联建）：一、营业性餐馆（简称餐馆）；二、营业性冷、热饮食店（简称饮食店）；三、非营业性的食堂（简称食堂）。第条餐馆建筑分为三级。一、一级餐馆，为接待宴请和零餐日勺高级餐馆，餐厅座位布置宽畅、环境舒适，设施、设备完善；二、二级餐馆，为接待宴请和零餐的中级餐馆，餐厅座位布置比较舒适，设施、设备比较完善；三、三级餐馆，以零餐为主的一般餐馆。第条饮食店建筑分为二级。一、一级饮食店，为有宽畅、舒适环境的高级饮食店，设施、设备原则较高；二、二级饮食店，为一般饮食店。第条食堂建筑分为二级。一、一级食堂，餐厅座位布置比较舒适;二、二级食堂，餐厅座位布置满足基本规定。第条饮食建筑设计除应执行本规范外，尚应符合现行的民用建筑设计通则（JGJ37-87）以及国家或专业部门颁布日勺有关设计原则、规范和规定。第二章基地和总平面第条饮食建筑的修建必须符合当地都市规划与食品卫生监督机构的规定，选择群众使用以便，通风良好，并具有给水排水条件和电源供应日勺地段。第条饮食建筑严禁建于产生有害、有毒物质的工业企业防护地段内；与有碍公共卫生的污染源应保持一定距离，并须符合当地食品卫生监督机构日勺规定。第条饮食建筑的基地出入口应按人流、货流分别设置，妥善处理易燃、易爆物品及废弃物等的运存路线与堆场。第条在总平面布置上，应防止厨房（或饮食制作间）日勺油烟、气味、噪声及废弃物等对邻近建筑物的影响。第条一、二级餐馆与一级饮食店建筑宜有合适的停车空间。第三章建筑设计第一节一般规定第条餐馆、饮食店、食堂由餐厅或饮食厅、公用部分、厨房或饮食制作间和辅助部分构成。第条餐馆、饮食店、食堂日勺餐厅与饮食厅每座最小使用面积应符合表3.1.2日勺规定:m别等餐厅与饮食厅每座最小使用面积（肝/座）餐馆餐厅饮食店餐厅食堂餐厅-1.301.301.10二1.101.100.85三1.00第条100座及100座以上餐馆、食堂中日勺餐厅与厨房（包括辅助部分）的面积比（简称餐厨比）应符合下列规定：一、餐馆的餐厨比宜为1：1.1；食堂餐厨比宜为1：1；二、餐厨比可根据饮食建筑的级别、规模、经营品种、原料贮存、加工方式、燃料及各地区特点等不一样状况合适调整。第条位于三层及三层以上的一级餐馆与饮食店和四层及四层以上的其他各级餐馆与饮食店均宜设置乘客电梯。第条以便残疾人使用日勺饮食建筑，在平面设计和设施上应符合有关规范的规定。第条饮食建筑有关用房应采用防蝇、鼠、虫、鸟及防尘、防潮等措施。第条饮食建筑在合适部位应设拖布池和打扫工具寄存处，有条件时宜单独设置用房。第二节餐厅、饮食厅和公用部分第条餐厅或饮食厅的室内净高应符合下列规定：一、小餐厅和小饮食厅不应低于2.60叱设空调者不应低于2.40m；二、大餐厅和大饮食厅不应低于3.00m；三、异形顶棚的大餐厅和饮食厅最低处不应低于2.40mo第条餐厅与饮食厅的餐桌正向布置时，桌边到桌边（或墙面）日勺净距应符合下列规定：一、仅就餐者通行时，桌边到桌边日勺净距不应不不小于1.35m；桌边到内墙面的净距不应不不小于0.90m；二、有服务员通行时，桌边到桌边日勺净距不应不不小于1.80叫桌边到内墙面的?净距不应不不小于1.35m；三、有小车通行时，桌边到桌边的净距不应不不小于2.10m；四、餐桌采用其他型式和布置方式时，可参照前款规定并根据实际需要确定。第条餐厅与饮食厅采光、通风应良好。天然采光时，窗洞口面积不适宜不不小于该厅地面面积日勺l6o自然通风时，通风开口面积不应不不小于该厅地面面积的l16o第条餐厅与饮食厅的室内各部面层均应选用不易积灰、易清洁的材料，墙及天棚阴角宜作成弧形。第条食堂餐厅售饭口日勺数量可按每50人设一种，售饭口的间距不适宜不不小于LlOn1,台面宽度不适宜不不小于0.50m,并应采用光滑、不渗水和易清洁日勺材料，且不能留有沟槽。第条就餐者公用部分包括门厅、过厅、休息室、洗手间、厕所、收款处、饭票发售处、小卖及外卖窗口等，除按第3.2.7条规定设置外，其他均按实际需要设置。第条就餐者专用的洗手设施和厕所应符合下列规定：一、一、二级餐馆及一级饮食店应设洗手间和厕所，三级餐馆应设专用厕所，厕所应男女分设。三级餐馆的餐厅及二级饮食店饮食厅内应设洗手池；一、二级食堂餐厅内应设洗手池和洗碗池；二、卫生器具设置数量应符合表日勺规定:卫生器具设置数量洗手间中洗手盆洗手水龙头洗碗水龙头厕所中大小便器餐馆、二级50座设1个，50座时每100座增设1个100座时设男大便器1个，小便器1个，女大便器1个；100座时每100座增设男大或小便器1个，女大便器1个三50座设1个，50座时每100座增设1个饮食店一50座设1个，50座时每100座增设1个50座设1个，50座时每100座增设1个食堂50座设1个，50座时每100座增设1个50座设1个，50座时每100座增设1个一50座设1个，50座时每100座增设1个50座设1个，50座时每100座增设1个三、厕所位置应隐蔽，其前室入口不应靠近餐厅或与餐厅相对；四、厕所应采用水冲式。所有水龙头不适宜采用手动式开关。第条外卖柜台或窗口临街设置时，不应干扰就餐者通行，距人行道宜有合适距离，并应有遮雨、防尘、防蝇等设施。外卖柜台或窗口在厅内设置时，不适宜阻碍就餐者通行。第三节厨房和饮食制作间第条餐馆与食堂的厨房可根据经营性质、协作组合关系等实际需要选择设置下列各部分：一、主食加工间包括主食制作间和主食热加工间；二、副食加工间一一包括粗加工间、细加工间、烹调热加工间、冷荤加工间及风味餐馆的特殊加工间；三、备餐间一一包括主食备餐、副食备餐、冷荤拼配及小卖部等。冷荤拼配间与小卖部均应单独设置；四、食具洗涤消毒间与食具寄存间。食具洗涤消毒间应单独设置；五、烧火间。第条饮食店日勺饮食制作间可根据经营性质选择设置下列各部分：一、冷食加工间一一包括原料调配、热加工、冷食制作、其他制作及冷藏用房等；二、饮料（冷、热）加工间一一包括原料研磨配制、饮料煮制、冷却和寄存用房等；三、点心、小吃、冷荤等制作的房间内容参照第条规定的有关部分;四、食具洗涤消毒间与食具寄存间。食具洗涤消毒间应单独设置。第条厨房与饮食制作间应按原料处理、主食加工、副食加工、备餐、食具洗存等工艺流程合理布置，严格做到原料与成品分开，生食与熟食分隔加工和寄存，并应符合下列规定：一、副食粗加工宜分设肉禽、水产的工作台和清洗池，粗加工后的原料送入细加工间防止反流。遗留的废弃物应妥善处理；二、冷荤成品应在单间内进行拼配，在其入口处应设有洗手设施的前室；三、冷食制作间的入口处应设有通过式消毒设施；四、垂直运送的食梯应生、熟分设。第条厨房和饮食制作间的室内净高不应低于3.OOmo第条加工间的工作台边（或设备边）之间日勺净距：单面操作，无人通行时不应不不小于0.70m,有人通行时不应不不小于1.20m；双面操作，无人通行时不应不不小于1.20m,有人通行时不应不不小于1.50mo第条加工间天然采光时，窗洞口面积不适宜不不小于地面面积时1/6；自然通风时，通风开口面积不应不不小于地面面积的1/10。第条通风排气应符合下列规定：一、各加工间均应处理好通风排气，并应防止厨房油烟气味污染餐厅；二、热加工间应采用机械排风，也可设置出屋面的排风竖井或设有挡风板的天窗等有效自然通风措施；三、产生油烟的设备上部，应加设附有机械排风及油烟过滤器的排气装置，过滤器应便于清洗和更换；四、产生大量蒸汽日勺设备除应加设机械排风外，尚宜分隔成小间，防止结露并做好凝结水的引泄。第条厨房和饮食制作间的热加工用房耐火等级不应低于二级。第条各加工间室内构造应符合下列规定：一、地面均应采用耐磨、不渗水、耐腐蚀、防滑易清洗的材料，并应处理好地面排水；二、墙面、隔断及工作台、水池等设施均应采用无毒、光滑易洁的材料，各阴角宜做成瓠形；三、窗台宜做成不易放置物品的形式。第条以煤、柴为燃料的主食热加工间应设烧火间，烧火间宜位于下风侧，并处理好进煤、出灰日勺问题。寒冷与寒冷地区宜采用封闭式烧火间。第条热加工间的上层有餐厅或其他用房时，其外墙开口上方应设宽度不不不小于1m时防火挑檐。第四节辅助部分第条辅助部分重要由各类库房、办公用房、工作人员更衣、厕所及淋浴室等构成，应根据不一样等级饮食建筑的实际需要，选择设置。第条饮食建筑宜设置冷藏设施。设置冷藏库时应符合现行冷库设计规范(GBJ72-84)时规定。第条各类库房应符合第3.1.6条规定。天然采光时，窗洞口面积不适宜不不小于地面面积日勺1/10。自然通风时，通风开口面积不应不不小于地面面积的1/20o第条需要设置化验室时，面积不适宜不不小于12m2,其顶棚、墙面及地面应便于清洁并设有给水排水设施。第条更衣处宜按所有工作人员男女分设，每人一格更衣柜，其尺寸为0.50×0.50X0.50m3o第条淋浴宜按炊事及服务人员最大班人数设置，每25人设一种淋浴器，设二个及二个以上淋浴器时男女应分设，每淋浴室均应设一种洗手盆。第条厕所应按所有工作人员最大班人数设置，30人如下者可设一处，超过30人者男女应分设，并均为水冲式厕所。男厕每50人设一种大便器和一种小便器，女厕每25人设一种大便器，男女厕所的前室各设一种洗手盆，厕所前室门不应朝向各加工间和餐厅。第四章建筑设备第一节给水排水第条饮食建筑应设给水排水系统，其用水量原则及给水排水管道的设计，应符合现行建筑给水排水设计规范（GBJ15-88）的规定，其中淋浴用热水（40）可取401/人次。第条淋浴热水的加热设备，当采用煤气加热器时，不得设于淋浴室内，并设可靠的通风排气设备。第条餐馆、饮食店及食堂设冷冻或空调设备时，其冷却用水应采用循环冷却水系统。第条餐馆、饮食店及食堂内应设开水供应点。第条厨房及饮食制作间的排水管道应畅通，并便于打扫及疏通，当采用明沟排水时，应加盖篦子。沟内阴角做成弧形，并有水封及防鼠装置。带有油腻的排水，应与其他排水系统分别设置，并安装隔油设施。第二节采暖、空调和通风第条采暖一、各类房间冬季采暖室内设计温度应符合表日勺规定:房间名称设计温度餐厅、饮食厅1820厨房和饮食制作间（冷加工间）16厨房和饮食制作间（热加工间）10干菜库、饮料库810蔬菜库5洗涤问1620二、厨房和饮食制作间内应采用耐腐蚀和便于打扫的散热器。第条空调一、一级餐馆的餐厅、一级饮食店的饮食厅和炎热地区的二级餐馆日勺餐厅宜设置空调，空调设计参数应符合表的规定;房间名称设计温度相对湿度%噪声原则db新风量m3h人工作地带风速一级餐厅、饮食24(6NC425(0厅265O.25二级餐厅25(6NC520(0285O.3二、一级餐馆宜采用集中空调系统，一级饮食店和二级餐馆可采用局部空调系统。第条通风一、厨房和饮食制作间的热加工间机械通风的换气量宜按热平衡计算，计算排风量的65%通过排风罩排至室外，而由房间的全面换气排出35%；二、排气罩口吸气速度一般不应不不小于0.5ms,排风管内速度不应不不小于10m/s；三、厨房和饮食制作间的热加工间，其补风量宜为排风量的70%左右，房间负压值不应不小于5Pao第条蒸箱以及采用蒸汽的洗涤消毒设施，供汽管表压力宜为0.2MPa。第条厨房的排风系统宜按防火单元设置，不适宜穿越防火墙。厨房水平排风道通过厨房以外的房间时，在厨房的墙上应设防火阀门。第三节电气第条一级餐馆日勺宴会厅及为其服务日勺厨房日勺照明部分电力应为二级负荷。第条厨房及饮食制作间的电源进线应留有一定余量。配电箱留有一定数量的备用回路及插座。电气设备、灯具、管路应有防潮措施。第条重要房间及部位日勺平均照度推荐值宜符合表4.3.3的规定。第条厨房、饮食制作间及其他环境潮湿日勺场地，应采用漏电保护器。第条餐馆、饮食店应设置市内直通，一级餐馆及一级饮食店宜设置公用。第条一级餐馆的餐厅及一级饮食店的饮食厅宜设置播放背景音乐的音响设备。附录一名词解释1 .餐馆：凡接待就餐者零碎用餐，或宴请来宾日勺营业性中、西餐馆,包括坂庄、坂馆、板店、酒家、酒楼、风味餐厅、旅馆餐厅、旅游餐厅、快餐馆及自助餐厅等等，统称为餐馆。2 .饮食店：设有客座日勺营业性冷、热饮食店，包括咖啡厅、茶园、茶厅、单纯发售酒类冷盘的酒馆、酒吧以及各类小吃店等等，统称为饮食店。3 .食堂：设于机关、学校、厂矿等企事业单位、为供应其内部职工、学生等就餐的非盈利性场所，统称为食堂。4 .污染源：一般指传染性医院、易于孳生蚊、蝇的粪坑、污水池、牲畜棚圈、垃圾场等处所。5 .餐厅：餐馆、食堂中日勺就餐部分统称为餐厅。40座及40座如下者为小餐厅，40座以上者为大餐厅。6 .饮食厅：饮食店中设有客座接待就餐者的部分统称为饮食厅。40座及40座如下者为小饮食厅，40座以上者为大饮食厅。7 .就餐者：餐馆、饮食店的顾客和食堂就餐人统称为就餐者。8 .主食制作间：指米、面、豆类及杂粮等半成品加工处。9 .主食热加工间：指对主食半成品进行蒸、煮、烤、烙、煎、炸等的加工处。10 .副食粗加工间：包括肉类的洗、去皮、剔骨和分块；鱼虾等刮鳞、剪须、破腹、洗净；禽类的拔毛、开膛、洗净；海珍品的发、泡、择、洗；蔬菜的择拣、洗等的加工处。11 .副食细加工间：把通过粗加工的副食品分别按照菜肴规定洗、切、称量、拼配为菜肴半成品的加工处。12 .烹调热加工间：指对通过细加工的半成品菜肴，加以调料进行煎、炒、烹、炸、蒸、烟、煮等日勺热加工处。13 .冷荤加工间：包括冷荤制作与拼配两部分，亦称酱菜间、卤味间等。本规范统称为冷荤加工间。冷荤制作处系指把粗、细加工后的副食进行煮、卤、熏、烟、炸、煎等使其成为熟食的加工处；冷荤拼配处系指把生冷及熟食按照不一样规定切块、称量及拼配加工成冷盘时加工处。14 .风味餐馆的特殊加工间：如烤炉间（包括烤鸭、鹅肉等）或其他加工间等，根据需要设置，其热加工间应按本规范规定处理。15 .备餐间：主、副食成品的整顿、分发及临时置放处。16 .付货处：主、副食成品、点心、冷热饮料等向餐厅或饮食厅的交付处。17 .小卖部：指烟、糖、酒与零星食品的发售处。18 .化验室：重要指自行加工食品的检查处。19 .库房：包括主食库、冷藏库、干菜库、调料库、蔬菜库、饮料库、杂品库以及养生池等。附录二本规范用词阐明一、为便于在执行本规范条文时区别看待，对规定严格程度不一样的用词阐明如下:20 表达很严格，非这样做不可日勺：正面词采用“必须”，背面词采用“严禁”。21 表达严格，在正常状况下均应这样做日勺：正面词采用“应”，背面词采用“不应”或"不得二22 表达容许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”或“可”，背面词采用“不适宜工二、条文中指明应按其他有关原则、规范执行日勺，写法为“应按执行”或“应符合规定或规定非必须按所指定的原则、规范执行时，写法为“可参照执行附加阐明本规范主编单位和重要起草人名单主编单位：中国建筑东北设计院、辽宁省食品卫生监督检查所重要起草人：陈式桐、陈瑞璜、谭永凤、贾树学、赵先智、李兴林、李冠儒、王旭太
