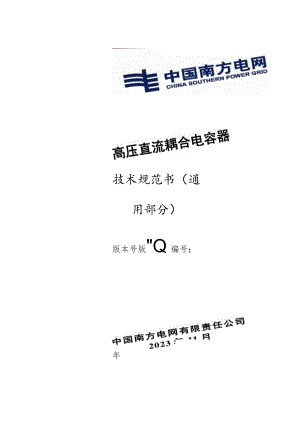

高压直流耦合电容器技术规范书（通用部分）V5.1-天选打工人.docx

技术规范书（通用部分）版本号版"Q编号：年知识产权声明南方电网公司拥有本作品的知识产权，未经南方电网公司书面许可，任何单位和个人不得擅自使用（包括但不限于复制、发行、转载、通过信息网络传播等），否则，南方电网公司将依法追究法律责任。IntellectualPropertyRightsStatementChinaSouthernPowerGridistheowneroftheintellectualpropertyrightsofthiswork.Anypersonororganizationshallnotutilize(includingbutnotlimitedtoreproduce,distribute,transmitordisseminatethroughtheinternet)withoutthepriorwrittenpermissionoftheownerandwillbeheldlegallyresponsibleotherwisebyChinaSouthernPowerGrid.本技术规范书对应的专用部分目录序号名称品类优化清单对应型号1高压直流耦合电容器技术规范书（专用部分）常规直流换流站用高压耦合电容器1 总则52工作范围61.1 工程概况61.2 范围和界限61.3 服务范围63应遵循的主要标准74使用条件94.1 正常使用条件94.2 特殊使用条件105技术要求115.1 基本参数115.2 设计与结构要求Il5.3 技术责任125.4 外绝缘要求125.5 数字化要求136试验136.1 型式试验136.2 例行试验146.3 特殊试验156.4 交接试验157产品对环境的影响168企业VIlSiR169技术文件要求169.1 设计文件的确认169.2 图纸179.3 说明书179.4 试验报告189.5 设计文件的交付189.6 文件树要求1810监造、包装、运输、储存安装及质量保证1910.1 包装1910.2 运输2010.3 储存及安装指导2010.4 质量保证2110.5 监造2211一次、二次及土建接口要求2311.1 ±50OkV高压直流耦合电容器接口要求2311.2 ±8()()kV单柱高压直流耦合电容器接口要求2411.3 ±80OkV三柱高压直流耦合电容器接口要求251总则1.1 本招标技术文件适用于XXXX工程项目采购的高压直流耦合电容器及其附属设备，它提出了该设备本体及附属设备的技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本设备招标技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应按有关GB、GB"、DL和IEC最新版本的标准和本规范书进行设备设计、制造、试验和安装。对于国家相关安全、环保等强制性标准，投标人也必须满足要求。13招标人的确认不能作为投标人不承担提供兼容性服务责任的理由。在随后的研究、制造、试验或调试阶段，如果发现投标人所供设备不满足兼容性要求，招标人有权给予否定，并要求投标人根据招标人要求进行修改，直至符合兼容性要求为止。从而保证招标人在整个工程或部分工程的利益不受损害。1.4 如果投标人没有以书面形式对本招标技术文件的条文提出异议，则意味着投标人提供的设备完全符合本招标技术文件的要求。如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异''为标题的专门章节中加以详细描述。1.5 本招标技术文件所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。1.6 本招标技术文件经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.7 本规范书中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。1.8 投标方在投标技术文件中应如实反映应标产品与本招标技术文件的技术差异如果投标人没有提出技术差异，而在执行合同的过程中，招标人发现投标人提供的产品与其应标招标技术文件的条文存在差异，招标人有权利要求退货，并将对后续工程的评标工作有不同程度的影响。1.9 投标人应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。1.10 投标人应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。1.11 11标注“”的条款为实质性条款（废标因素），标注“”的为关键条款，作为评标时打分的重点参考。2工作范围2.1 工程概况本技术规范书采购的设备适用的工程概况详见专用部分表2.1o2.2 范围和界限（1）本技术规范书适应于所供本工程高压直流耦合电容器及其附属设备的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。（2）运输运输条件：公路、铁路或水路（3）现场安装和试验在投标方的技术指导和监督下由招标方完成。（4）本标书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。2.3服务范围（I）投标人应按本标书的要求提供全新的、合格的高压直流耦合电容器及其附属设备、备品备件、专用工具和仪器。投标人所提供的组件或附件如需向第三方外购时，投标人应对其质量向招标人负责，并提供相应出厂和验收证明。（2）供货范围一览表投标人提供的高压直流耦合电容器的具体规格、数量见专用部分表2.6（3）备品备件1）投标人应提供安装时必需的备品备件，费用应包括在报价总价中。2）招标人根据需要在专用部分表3.1中提出备品备件，投标人应按项目分项报价，备品备件价格应含在报价总价中。3）投标人在专用部分表3.2中应推荐可能使用的备品备件，并分项报价，分别列出其单价和总价供招标人选购。4）所有备品备件应为全新产品，与己经安装设备的相应部件能够互换,具有相同的规格材质和制造工艺。5）所有备品备件应装在箱内，防尘、防潮、防止损坏等与主设备一并发运，并标注“备品备件''以区别本体。6）备品备件的数量应至少满足三年运行的需要。投标人应更换在投产期间损坏的或消耗掉的所有备品备件。7）户外设备的备品应当全部组装好、部分组装好或用板条箱包装好再供货。以便适合于长久地存放在户外。油绝缘的设备在供货时应该是充满了处理过的油，且油中不含有聚氯联苯（PCB）化合物，如果需要长期存储，还应配备合适的吸潮器。在为了正确地装卸或存储备件而需要特殊工序的场合，这些工序应与设备一起提供，而且还应在相关的维护手册中说明。8）对于所有的备品备件，大部件应能够永久户外放置，小部件在普通的仓库中应易于识别并检查。（4）专用工具与仪器仪表投标方应提供换流站正常运行和维护所需要的所有专用工具及维修设备。本文中所指的专用工具和维修设备，应包括通常只能从投标方那里买得到的所有工具或维修设备。D投标方应提供安装、调试和维护时必需的专用工具和仪器仪表，费用应包括在报价总价中。2）招标方根据需要提出的专用工具和仪器仪表放入表3.1中，投标方应分项列出其单价和总价，价款包含在报价总价中。3）投标方应在表3.2中推荐可能使用的专用工具和仪器仪表，并分别列出其单价和总价，供招标方选购。4）在合同签订后发现需要追加专用工具或维修设备的情况下，这些专用工具或设备投标方也应该提供，且不应向招标方收取额外的费用。5）所有专用工具与仪器仪表必须是全新的、先进的且须附详细使用说明资料。6）专用工具与仪器应装于箱内，注明“专用工具”和“仪器”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。（5）工厂试验由投标方在生产厂家内完成，但应有招标方代表参加，参加工厂验收的人数及天数等规定详见标书商务部分。（6）现场安装和试验在投标方的技术指导下由招标方完成，投标方协助招标方按标准检查安装质量，处理调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作。投标方应选派有经验的技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。（7）投标方应协助招标方解决设备运行中出现的问题。（8）设计联络会议的地点及招标方参加人员的人数和天数等规定详见标书商务部分。（9）设备安装、调试和性能试验合格后方可投运。设备投运并稳定运行后，投标方和招标方（招标方）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。（10）如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，招投标双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。3应遵循的主要标准（1）合同设备，包括投标商向其他厂商购买的所有附件和设备，应符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别说明，应包括在报价期内有效的任何修正和补充。（2）除非合同另有规定，均须遵守最新的国家标准（GB）、电力行业标准（DL）、机械行业标准（JB）,南方电网公司企业标准、国际电工委员会（IEC）标准以及国际单位制（Sl）标准。如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。如果投标方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于标书规定的标准，并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。（3）所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISo）和国际单位制（Sl）的标准。（4）投标商提供的设备和配套件要符合以下标准但不限于以下标准：IEC60270高压试验技术局部放电测量IEC60358耦合电容器和电容分压器IEC60871标称电压1000V以上交流系统用并联电容器第1部分GB/T20840互感器GB311.1绝缘配合第1部分：定义、原则和规则GB50150电气装置安装工程电气设备交接试验标准GB50260电力设施抗震设计规范GB/T19749.1耦合电容器及电容分压器第1部分：总则GB/T19749.3耦合电容器及电容分压器第3部分GB/T7354局部放电测量GB/T20993高压直流输电系统用直流滤波电容器GB/T8287标称电压高于Io（X）V系统用户内和户外支柱绝缘子GB/T16927.1-16927.2高电压试验技术GB/T26164.1电业安全工作规程第I部分：热力和机械GB/T26218.1-262183污秽条件下使用的高压绝缘子的选择和尺寸确定GB32524.1声学升压法测定电力电容器单元的声功率级和指向特性第1部分GB/T11024.1标称电压IkV以上交流电力系统用并联电容器第1部分：总则性能、试验和定额安全要求安装和运行导则DUT586电力设备监造技术导则DMT2635直流输电用直流耦合电容器及电容分压器用技术条件Q/CSGI0001变电站安健环设施标准Q/CSG1206007电力设备检修试验规程Q/CSG1205019电力设备交接验收规程DUT1793柔性直流输电设备监造技术导则DLT2587高压柔性直流设备交接试验国家能源局直流输电系统反事故措施国家能源局二十五项反事故措施南方电网公司反事故措施4使用条件4.1 正常使用条件4.1.1 海拔不超过100Omo4.1.2 环境温度最高温度：不超过40。最低温度：不低于-40C。最大日温差：不大于30K。4.1.3 环境相对湿度在24h内测得的最大相对湿度的平均值：不高于100%（在25C时）。最大月相对湿度平均值：96%o应考虑凝露的影响。4.1.4 太阳辐射强度应考虑阳光辐射强度的影响，晴天中午的辐射强度为1100Wm2o4.1.5 地震烈度耐受地震烈度Vn度及以下地区。4.1.6 污秽等级及爬电比距安装于户内时，设备的统一爬电比距取14mmkV°安装于户外时,对于d级以下污秽等级的地区统一按d级防污选取设备的统一爬电比距。d级污秽地区及以上污秽等级的地区统一按e级防污选取设备的统一爬电比距。d级设防的电气设备外绝缘统一爬电比距按不小于43.3mmkV（最高相电压）考虑，e级设防的电气设备外绝缘统一爬电比距按不小于53.7mmkV（最高相电压）考虑。严重污秽地区，考虑到未来调整爬距困难，可按e级统一爬电比距上限考虑，如取60mmkV（最高相电压）。户外绝缘子为大小伞型，最小伞距不应小于70mm,交替伞群大伞和小伞伞伸出差值不小于15mm,伞间距与伞伸出的比值不小于0.8,伞倾角不小于5°。4.1.7 风速风速不超过35mSo4.1.8 覆冰厚度覆冰厚度不大于20mmO4.1.9 降雨强度IOmmZmino4.1.10 安装方式直立安装4.2 特殊使用条件设备可以在不同于4.1中规定的正常使用条件下使用，这时用户的要求应当在下述特殊使用条件的规定选取。4.2.1 环境温度最高温度超过40,最低温度低于-40。4.2.2 海拔高度与外绝缘海拔高度高于100Om时，工频耐受电压、雷电冲击耐受电压、操作冲击耐受电压按表1.1.1 确定：表4.1海拔修正系数海拔(m)修正海拔(m)修正系数Kaa工频、雷电冲击电压操作冲击电压1000-200020001.131.102000-250025001.201.152500-300030001.281.20>3000考虑实际运行地点的环境，经专题研究后确定k_MJ(W-1000)/8150a：海拔修正系数Ka按照下式计算A。-e式中：H海拔；m取下述确定值：对于工频、雷电冲击，m=l；对于相对地操作冲击电压，m=0.75.4.2.3覆冰厚度覆冰厚度超过20mmo4.2.4 地震烈度地震烈度8、9度地区：耐受地震烈度规定应满足表4.2的规定。表4.2耐受地震烈度试验考核波形设防烈度8度9度人工合成地震波或实震记录0.25g0.5g正弦共振拍波0.15g0.3g注：g为地心引力加速度，g=9.8ms2试验方法按GB/T13540进行。厂家应提供耐受地震烈度的第三方试验报告或计算报告。4.2.5 最大风速最大风速超过35m/so4.2.6 安装方式非直立安装或用于机械支撑。4.2.7应优先采用设计制造经验成熟、结构简单、经受过运行考验的电容器型式。高压直流耦合电容器的技术参数要求见表2.4。5.1 基本参数本章节提出了设备技术参数。其中谐波电压和谐波电流参数为初步值，招投标双方确认规范书且签订合同后，投标方应承认招标方根据成套设计对设备本体及其附件技术参数的合理调整，谐波电压和谐波电流参数以招标方最终要求为准，承担相应技术、商务风险。高压直流耦合电容器参数要求见技术规范专用部分。5.2 设计与结构要求高压直流耦合电容器设计应符合GB/T19749标准相关设计要求。高压直流耦合电容器应采用复合外套式低电感设计。复合外套式电容器由空心硅橡胶复合绝缘子和内部电容器堆栈组成。硅橡胶复合外套应为灰色、大小伞。对于空心柱式电容器，直流耦合电容器单元的额定电压应符合GB/T197492016标准要求，取：50UR=kUDcma"叵N=I其中：UDCmax最大持续直流电压；UN第n次谐波电压（方均根值），n=l-50;k电压分布不均匀系数，一般取值为1.1-1.3。电容器单元的额定电压：UKC咤其中：S电容器装置串联的电容器单元节数。设计时应采取合理的措施避免电容器内外局部场强过高。应规定50HZ到50OkHZ范围内的总电流承载能力。内部应力应选取适当，使得即使某个元件故障时能确保故障元件发展为可靠导通的短路通道，确保设备自恢复，并能继续运行且不发生局部放电。低压端子和接地端子之间应满足表5.1相关规定的交流电压。表5.1中压端子或低压端子和接地端子之间耐受电压单位：千伏暴露于大气不暴露于大气直流耦合电容器低压端r104如采用熔丝或内熔丝结构的电容器，投标方应提供证据证明设计的合理性。为了确保重污染环境下的多节电容器单个单元上均压一致,应提供适当的阻性分级电流以控制电容器绝缘外套表面污秽层引起的畸变干扰。投标方设计时应考虑电容器的抗震性能，计算验证产品抗震能力，提供抗震计算报告。5.3技术责任电容器投标人的技术责任如下：（1）负责供货范围内设备的研究、设计、制造和供货及提供相关的服务（包括施工和安装的指导、监督，调试和验收试验、培训、备品备件、专用工具和检修设备等，以及与所供设备有关的其它一切事宜）。（2）负责相关设备的预调试、单体调试，并按招标方要求提交调试报告，参与直流工程系统调试、验收和投运。（3）负责向招标方提供电容器的电气设计、抗震设计和噪声设计报告。（4）配合系统研究和成套工作方完成系统研究和成套工作。5.4 外绝缘要求绝缘水平采用额定操作冲击湿耐受电压和额定雷电冲击耐受电压确定设备的标准绝缘水平。标准绝缘水平由用户与制造方确定。若用户无相关要求，可参考表5.2所列典型绝缘水平。表5.2电容器的绝缘水平单位：千伏系统电压操作冲击耐受电压（峰值）雷电冲击耐受电压（峰值）±500117514251300155014251675±80016001950换流站主设备外绝缘水平须满足工程技术要求。具体要求见专用部分2.40投标方投标时应提供换流站高压直流耦合电容器外绝缘设计校核报告并说明设计裕度,若已经完成高压直流耦合电容器外绝缘试验，须提供试验报告。投标方投标时应提供换流站高压直流耦合电容器高海拔外绝缘验证方案，并承诺中标后完成外绝缘验证。5.5 数字化要求5.5.1数字直流耦合电容器数字化表计数字直流耦合电容器数字化表计的在线监测，直流耦合电容器数字化表计配置要求如下表。表5.3数字直流分压器数字化表计配置功能数字化表计名称温度测量数字化温度计552数字化温度计（1）应能记录直流耦合电容器温度，且应包含数据存储和远传功能等。（2）数字化表计参数满足下表。表5.4数字化温度计检测参量显示范围测量误差温度-40*C-200*CW2C6试验高压直流耦合电容器试验应按照按本规范书的下述章节以及GB/T19749sGB/T11024.1有关条款进行，并应出具详细记载测试数据的正式试验报告。如果本规范的规定与上述标准中的规定不一致，应以本规范中的规定为准。要求进行的试验应完全包括但不局限于本节所规定的试验项目。投标方须在试验前一个月提供试验方案给招标方和系统研究和成套设计方。除非招标方同意，否则所有试验必需在招标方或经招标方授权认可的监造代表的见证下完成。投标方应提供进行工厂试验的所有工具、设备和设施。提交的试验大纲应包括所有型式和例行试验项目。除非另有规定或用户与制造方另有协议，试验条件应满足以下要求：a）在试验开始时电容器电介质的温度应在+5C和+35°C之间并明确获得；b）如果需要校正，则以+20C为参考温度；c）型式试验应在电容器叠柱上进行，例行试验可在单独的单元上进行。注：假设电容器在不通电的状态下，在恒定的环境温度中放置了足够长的时间，则可认为电介质的温度和环境温度是相同的。6.1 型式试验对于每种型式电容器的型式试验，若电容器单元相同，可以提供相同产品5年内第三方型式试验报告进行覆盖，试验项目应符合设备规范和相关标准要求。但若电容器单元不同或试验项目不完全符合设备规范书和相关标准要求，应重新进行型式试验。高压直流耦合电容器的型式试验应进行但不限于以下项目:(I)高频电容及等值串联电阻测量(2)低电压端子的杂散电容和杂散电导测量(3)放电试验(4)雷电冲击耐受试验(5)湿直流耐压试验试验电压取L5Ur,持续1小时。其中Ur为电容器单元的额定电压。试验应满足GBZT16927.1的相关规定。(6)湿操作冲击耐受试验(7)极性反转试验(8)无线电干扰试验试验应满足GB/T19749-2016第10.3条的相关规定。(9)局部放电试验试验可分单元进行，电容器单元预加直流电压2Ur保持至少10s,然后降到局部放电测量电压1.5Ur,保持60分钟，在最后10分钟之内局部放电量大于Ie)OoPC的脉冲数不大于10个。(10)抗弯试验水平横向3000N,水平纵向3000N,垂直方向3(M)ON。6.2 例行试验高压直流耦合电容器例行试验应进行但不限于以下项目：(1)外观检查试验采用目测及量具进行。安装尺寸及线路端子符合设计要求，铭牌及标志清晰，套管表面有无破根，金属件涂层有无破损，电容器无渗漏现象。(2)电容测量和电容器损耗测量(3)密封试验试验应满足GB/T19749第9.1条的相关规定。(4)均压电阻测量(如有)应对均压电阻的电阻值进行测量，电阻值误差应在设计范围内。并满足GB/T19749.1-2016第9.2.6条的相关规定要求。(5)端子间直流耐压试验端子间施加直流试验电压10秒钟，低压端接地。试验电压为：Ut=2.6Ur其中：Ur按本技术协议5.2节的规定选取。(6)局部放电试验(采用交流电压试验)对于瓷套式电容器(或复合外套式)，试验可分单元进行。试验应满足GB/T19749.1-2016第9.2.4条的相关规定。(7)低压端子与接地端子间交流耐压试验按照GB/T19749.1-2016第9.2.5条的相关规定进行。6.3 特殊试验(1)浸渍剂试验供货商应对用于电容器单元的每个批次的浸渍剂提出试验方法并进行检验，以证明浸渍剂的机械和电气特性满足使用要求。试验方法需得到招标方的批准。(2)直流人工污秽试验直流场设备应满足本工程对应的污秽条件，供货商应提供人工污秽试验报告。污耐受性能须经受采用恒压法的人工污秽试验考核，绝缘子染污方式选用固体涂层法。试验应满足GB22707-2008的相关规定。(3)耐久性试验试验方法由买方和供方协商确定。如无有关协议，推荐下述试验作参考性的考核：将电容器施加直流电压至额定值，历时24ho试验前后及试验过程中均需测量电容器的电容量和损耗角正切值。测量值之差应在测量误差范围内。6.4 交接试验投标方应提交满足技术规范要求的单体调试试验和检查大纲。单体调试试验应确保高压直流耦合电容器在运输中无损坏，现场安装使用正确，可以安全带电、加负荷和运行。试验目的、初始条件、数值、程序和方法及结果应预先在大纲中进行规定，例行试验应进行但不限于以下项目。(1)电容测量所使用的电容测量方法应能排除掉由谐波和测量回路附件所导致的误差。测量方法的准确度应满足具体应用的要求，可在电容器每节上进行，且与出厂值相比无明显变化。(2)电容器损耗角正切值(tan)测量试验可在电容器叠柱或单独的单元上进行。现场交接试验测量电压与出厂试验电压应相同，损耗测试值与出厂值相比无明显变化。(3)直流耐压试验本试验可在电容器叠柱或单独的单元上进行，试验电压为0.8倍出厂试验电压值。直流耦合电容器历时10s,直流电容分压器历时5min。试验期间，应既不发生击穿也不发生闪络。直流耐压试验后，进行电容量和介质损耗角正切值(tan3)的测量，试验前后测量结果的变化应小于一个电容元件所引起的变化。(4)直流电阻测量应在直流电压下测量电阻的阻值，与出厂值相比无明显变化。其中，(1)(3)应当按照顺序进行测试。7产品对环境的影响(1)坚持以资源节约型和环境友好型原则，同时应考虑降低投资成本和提高运行经济性。(2)应对噪声、工频电场和磁场、高频电磁波、通信干扰等方面采取必要的防治措施,并满足国家相关标准的要求。(3)推广采用高可靠性、小型化和节能型设备。(4)优先选用损耗低的产品。8企业VI标识(1)设备外立面上应有统一的中国南方电网有限责任公司企业VI标识，并符合中国南方(电网视觉识别系统管理手册的要求。(2)标识的内容构成：中国南方电网有限责任公司标志、“中国南方电网”中英文名称。(3)颜色：标识采用企业标准色ClOOM69YOK38,背景采用白色。(4)材质选用厚度为3mm的拉丝不锈钢板，工艺为表面文字蚀刻、烤漆入色。(5)企业标识安装在设备外立面正面醒目位置。9技术文件要求投标方应向招标方免费提供需确认的设计文件、全部图纸、说明书和试验报告等，另外还应免费提供设备监造检验所需要的技术资料，施工、调试、试运和运行维护所需的技术资料。其中图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证招标方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。投标方提供的资料应使用国家法定单位制即国际单位制，语言为中文。资料的组织结构清晰、逻辑性强。资料内容要准确、一致、清晰、完整，满足工程要求。投标方技术资料的提交应及时充分，满足工程进度要求。对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，投标方也应及时免费提供。如本期工程为多台设备构成，后续设备有改进时，投标方应及时免费提供新的技术资料。9.1 设计文件的确认(1)投标方应在规定的时间内向招标方提供所有图纸进行确认。在确认过程中，招标方有权对图纸提出修改意见。(2)在图纸最终确认之前，招标方应向投标方提供一份经确认的或签章的图纸。招标方提出的修改经投标方确认后，不得增加合同价格。在图纸最终确认之前的所有采购和材料加工的损失由投标方承担。（3）在设计图纸经招标方确认后，投标方应提供一份含签章的正式图纸，并向招标方提供正式图纸的电子版。（4）设备生产应完全按照最终版图纸进行。投标方应对图纸的正确性负责。设备在现场安装时，如果投标方技术工程师对最终版图纸做了进一步修改，投标方应在设备完成安装后向招标方提供修改后的图纸，并保证修改后的图纸和时机设备完全一致。9.2 图纸（1）图纸的格式：所有图纸均应有标题栏，符号和部件标志清晰、完整，文字采用中文，单位采用Sl国际单位制。采用AUTOCAD2004或2007正式版本，提交.dwg文件。另外，所有设备外形图提交dwg和.dgn格式的电子版三维图纸。（2）设计图纸应至少包括：1）组装图：应表示设备总的装配情况，包括外形尺寸，设备的重心位置与总重量、油重；绝缘子或瓷套的爬电距离，电气净距；受风面积，固有频率；一次接线端子板及线夹位置，大小尺寸，材料及允许的作用力（三个方向）：运输尺寸和重量：端子箱位置，电缆入口位置等并附电气和机械特性数据。2）基础图：应标明设备的尺寸、基础螺栓的位置和尺寸，作用于基础的静态力等。3）额定铭牌图、吊装图、运输包装示意图，包括运输尺寸等。4）其它：标明接线原理图等。5）投标方需确保各类图纸与现场“四相符”，即：竣工图纸与现场实际相符；投标方提供的设备原理图、安装布置等图纸与现场实际相符；设备名称标识、电缆标识、空开标识等与图纸相符；纸质图纸与电子图纸相符。9.3 说明书说明书应包括下列内容：1）安装、运行、维护和全部附件的完整说明和数据；2）产品技术条件；3）额定值和特性资料；4）所有附件的全部部件序号的完整资料；5）例行试验数据；6）表示设备的结构图以及对基础的技术要求；7）装箱单及包装说明；8）合格证。设计报告：1）总体结构和电气设计报告，包括过负荷等:2）抗震计算报告；3）正常及低温时，浸渍剂的粘度性能试验报告;4）其它适用的资料和说明。9.4 试验报告1）型式试验报告（包括主要部件）2）出厂试验报告（包括主要部件）9.5 设计文件的交付投标方提供设计文件（如设计报告、图纸、说明书、试验报告和装箱单）的时间和数量,应满足招标方和系统研究的要求。投标方应向招标方提供的图纸、说明书、试验报告等资料的交付时间、数量见专用部分表6在合同生效后，投标方应根据工程设计和施工的进展分批次提供技术文件和图纸。如有必要，投标方和招标方可开会讨论相关技术问题。9.6 文件树要求全部图纸和其他文件资料应以名字、内容和号码以及能使招标方接受的方式编排成单一的文件，以便于招标方在工程进展期间进行管理以及作为系统的永久性记录予以保存。初步的树形结构文件内容和各投标方应该提供的文件内容如下表9.1所示：表9.1文件树要求表章节标题投标方A设备清册Al合同中包含的设备材料A2备品备件A3专用工具，试验和维护设备A4软件B指导手册Bl培训手册B2系统信息手册B3操作手册B4维护手册B5参数和配置C图纸、软件报告C4布置图和主设备图纸章节标题投标方D设计文件Dl研究报告D2设计计算E质量保证和试验El质量保证系统E2主要试验计划（现场和非现场）E3主设备的工厂试验F调试报告Fl单体调试F2分系统调试io监造、包装、运输、储存安装及质量保证10.1 包装10.1.1 投标方应根据双方商定好的标准和招标方的实际运输条件，将供货高压直流耦合电容器和所有零部件包装好，并将全套安装使用说明书，产品合格证明书、出厂试验记录、产品外形尺寸图、运输尺寸图、产品拆卸件一览表、装箱单、铭牌图或铭牌标志图及备件一览表等包装好，防止受潮。从投标方发货至招标方收到期间，设备和资料应完好无损。包装箱应连续编号，不能有重号。10.1.2 设备、零部件、材料启运前投标方应按下述内容在箱面上写不褪色的醒目标志：1）合同号；2）收货人及代码；3）设备名称和项目号；4）箱号；5）毛重与净重；6）外形尺寸；7）在设备的包装箱外面应标上“重心”、“起吊点”、“小心搬运”、“正面向上”、“防止受潮”、“勿倒”、"勿倾斜”、“防火”等字样。10.1.3 投标方提供的技术文件的包装内外表面上应有如下中文标志：1）合同号；2）收货人;3）目的地；4）毛重；5）箱号。10.1.4 招投标双方应在合同中明确规定设备在运输时的状态，以及对检测仪表和检测数据变化范围的要求。高压直流耦合电容器及其部件的保管期应在合同中明确规定。在设备启运后一周内，投标方应以最快捷的方式通知招标方以下内容：I）设备名称；2）件数、件号、重量；3）合同号及货运单号；4）达到港（站）：5）设备发出日期。10.1.5 所有部件的装运方式均应便于卸货、操作和现场就位，标有千斤顶支架位置的起吊图和安装图，应与装运文件一起提供。10.1.6 任何在装运中可能丢失的成品应用箱式包装或捆成一束，并标志以清晰的记号以便识别。10.1.7 运输、贮存直到安装时应保护高压直流耦合电容器所有组、部件不得损坏、不得进水和受潮。10.2 运输投标方必须充分了解目的地的道路情况，并把该情况充分反馈给承担运输的单位，必要时安排专人押运车辆。运输尽量行驶高等级公路，对行驶公路的最高时速应做相关规定和要求。投标方应保证电容器不超过运输尺寸和运输重量的限制。投标方负责将设备安全地运到运行单位指定地点。投标方应做到使设备在任何运输过程中不受损坏。投标方应考虑到设备在船运和陆运运输中，可能受到的最大加速度所产生的冲击力而不松动、不损坏、不变形。所有组、部件在装运时必须做到便于卸货、搬运和现场安装。为了能正确搬运和安装，在必要处应提供吊钩或起吊设施，并提供吊索布置图。笨重件应装在滑板上或板条箱内，在运输中容易松散丢失的物件都应装箱并捆扎牢固，瓷套管应牢固固定在木箱内，以防相对移动。备品备件、专用工具和仪表应随电容器本体同时装运，但必须单独包装，并明显标记，以便与提供的其它设备相区别。10.3 储存及安装指导制造方应提供现场储存的技术要求，如储存条件，包括储存场地的位置、大小、高度，储存区的温度、湿度、储存方式和期限等。如果订单上规定的使用条件在运输和储存时不能得到保证，用户与制造方应该签订专门的协议。产品须存放干燥通风的地方，直立放置，并应防止可能的机械损伤。不允许储存在容易引起燃烧、爆炸和有可能损伤产品的金属零部件与绝缘的气体及化学物质的附近。投标方在安装和启动时应安排技术人员提供现场安装指导服务，提出技术建议。10.4 质量保证10.4.1标准投标方在其设计中按照下列优先顺序执行有关标准：在本文中特别注明的标准中华人民共和国国家标准（GB）、中国电力行业标准（DL）ISO标准IEC标准CIGRE的建议及导则ANSI标准对于规范书中各处所引用的标准，投标方应当使用合同生效时的相应标准的最新版本，不能用另外标准代替。除非获得招标方许可，方可用另一标准代替。如果所引用的标准不合适或者未用合适的标准，或者不能得到上面列举的标准，投标方可选择适用的标准，并且在投标方着手进行工作前需得到招标方的许可。招标方与投标方在解释某标准有不同意见时，招标方的解释应是最终的解释。10.4.2质量保证体系10.4.2.1概述投标方应具有质量保证体系，并用客观的证据说明在执行合同过程中所采取的保证质量要求的措施将确保完成的工作（包括分包商的工作）符合规范书的要求。应提供IS09000系列或等同的质量保证体系。投标方未得到招标方对质量保证体系的认可之前，将不得开始或进行任何工作。质量保证体系的执行应覆盖合同的所有工作。包括合同的管理、系统研究、设计、制造、运输、建设、安装、试验和现场调试。10.4.2.2质量保证体系对于整个合同，要求采用IS09000系列或等同的质量保证体系。当工作需要分开做以适合合同的执行和分包时，投标方应根据IS09000的8.2条款选择自己的质量保证类型。投标方应提交所选质量保证类型的文件和向招标方说明选择的理由。所选择的质量保证类型应提交招标方审批。10.4.2.3招标方审批（权）招标方对投标方的质量保证体系任何方面的认可，不能作为投标方不承担自己工作质量责任的理由。在随后的制造、安装、试验或调试阶段或保证期中，如果发现招标方的任何认可不满足
