高压线施工防护方案.docx

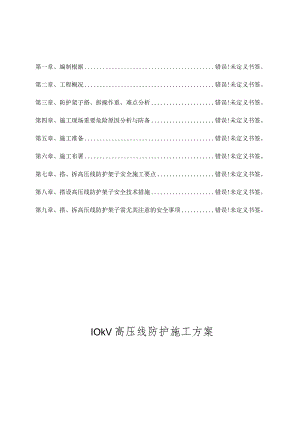

第一章、编制根据错误!未定义书签。第二章、工程概况错误!未定义书签。第三章、防护架子搭、拆操作重、难点分析错误!未定义书签。第四章、施工现场重要危险原因分析与防备错误!未定义书签。第五章、施工准备错误!未定义书签。第六章、施工布署错误!未定义书签。第七章、搭、拆高压线防护架子安全施工要点错误!未定义书签。第八章、搭设高压线防护架子安全技术措施错误!未定义书签。第九章、搭、拆高压线防护架子需尤其注意的安全事项错误!未定义书签。IOkV高压线防护施工方案第一章、编制根据建设工程施工现场供用电安全规范(GB50194-2023)；施工现场临时用电安全技术规范(JGJ46-2023)；建筑施工安全检查原则(JGJ59-2023)；我司有关安全生产的管理规定；第二章、工程概况：本工程建设单位为河南锦家置业有限企业，设计单位为中国核电工程有限企业郑州分企业，监理单位为郑州恒基建设监理有限企业，施工单位为河南闽兴建设有限企业。本工程总建筑面积约为31.08万11有1-3#楼、5T3#楼、15#楼为住宅楼，16、17#楼为商业及小区配套，18#楼为幼稚园，共16栋单体建筑和对应地下车库构成。2.1、本方案护线架子所在位置：本方案高压电护线架子搭设位置在工地现场的北侧、11#楼北侧，15#楼东侧，11#塔吊回转半径范围之内，见下图:2.3、现场状况：本方案防护部位位于11#楼北侧、现场临时围墙内侧，10KV高压线为东西走向，处在塔吊覆盖范围内约36米左右，拟搭设长度11%下线杆距11#楼外墙脚手约11米，为防止施工中触碰高压线引起安全事故，项目部通过与建设单位、监理单位协商，一致决定对该IokV高压线路采用隔离防护措施即搭设方木防护架子，顶端防护架由北向南IOnl范围内采用双层竹笆防护，北端立面距离高压线引下处，上下各2米范围内用竹笆全封闭，并在防护架处悬挂醒目的警告标志，以保证安全生产。第三章、防护架子搭、拆操作重、难点分析3.1、 操作重点高压线防护架子搭设周期相对较短，施工过程中应请业主向当地电力主管部门申请停电作业，但该高压线路不也许为此长时间处在停电状态，因此，在与电力主管部门协商确定停电日期后，准备充足日勺材料，精心组织施工力量，保证在规定的时间内完毕高压线防护架的搭设工作，这是工作的重点之一。3.2、 操作难点3.2、1本工程高压外电线路防护架子垂直高度较大，受季风影响较大，在无其他支承点的状况下保证防护架子整体稳定性是操作难点。第四章、施工现场重要危险原因分析与防备4、搭、拆防护架子操作过程违章操作导致高处坠落事故。防备措施：架子工必须通过专门安全培训，考核合格，持证上岗；施工操作前做好安全教育，高空作业按规定佩挂安全带及其他劳动保护用品；搭、拆过程中严格执行安全技术交底，随搭（拆）随加固，不能一次性完毕搭（拆）作业时，离开现场前必须做好架体临时支撑，保证架体稳定。4.2、 在高压外电线路正下方搭设防护架子，竖立杆时高举方木触及高压线发生事故。防备措施：搭拆防护架应选择在晴好天气，严禁阴，雨天搭拆，在防护架最高层搭设时应选用干燥，不导电的方木搭设；对工人加强安全教育，搭、拆过程中注意与高压线路保持安全距离；施工操作人员做好个人劳保用品。4.3、 作业现场与其他工种交叉作业发生物体打击事故。防备措施：错开作业时间，尽量防止交叉作业；搭、拆作业现场设置隔离区，悬挂明显的警告标志，安排专人负责巡查、监护，闲杂人员不得进入作业现场。4.4、 既有塔吊调运材料碰撞防护架搭设操作人员或触及高压线。防备措施：高压线防护架子搭设完毕并验收之前，不得在高压电线区域内运行塔吊作业。4.5、 防护架搭设在施工现场之外，防止人员攀登发生触电事故。防备措施：在架体下方距地2米范围内，使用旧竹胶板全封闭，并挂设显目的警告标志牌，并定期安排专人巡视，保证安全。第五章、施工准备5.1、 ,技术准备搭设脚手架之前，勘察作业现场，全面熟悉现场状况，做好防护架子搭设的安全施工组织设计；脚手架作业人员通过对应安全、技术培训，操作人员经考试合格持证上岗，严格贯彻执行脚手架支搭工艺原则及操作规程，保证脚手架安全。对操作人员做好安全技术交底，保证安全施工。5.2、 物资准备、砖、砂、水泥现场拟采用240水泥砖砌筑防护外围下部导墙，高度500。M5.0水泥砂浆砌筑，在每根竖向方木构造柱内，构造柱尺寸：240*墙厚*500,构造柱采用C30混凝土浇筑。、方木(1)现场采用方木作为搭设防护架主体龙骨。(2)立杆：使用100*100*4000方木。(3)水平杆：使用50*100*4000方木。5. 2.3、立杆连接件12槽钢50OnlIn长。立杆连接，现场采用12槽钢使用对拉螺栓紧固连接(如下图)。、外层防护：木模板、竹排1、立面外侧采用竖向钉木模板条间隔100满防护；木模板表面按间距150刷黑黄警示漆；详见下图2、顶层防护采用双层防护。上层使用木模板满防护，中间高出外边500,做成斜坡，便于雨水排水；下层距离顶部1.2米处设置竹排防护。见下图三防螂幄面搭设平面因12000DUUDUUOUUDUUDUUDUU1)UUOSOCMO6止IHJZZ/卜/O6O显O是g6gLnCSlO6O6O星O6O6g6O6OW24O砌体基础I构造柱水平方木高骏防螂帽设正立面图、附件操作人员劳保用品等均应有出厂合格证、质量检测汇报等。警告标示牌按原则规范采用现场制作或购置成品。5.3、 现场准备组织人员对现场进行清除，提前对现场多种材料、管线进行转移，同步对操作工人进行安全教育，重点讲解竹架子搭设过程中需要注意的安全事项，为防护架搭设做好充足准备。第六章、施工布署6.1、 组织架构现场总指挥一现场安全负责人一搭设作业班组长一现场技术负责人一现场急救负责人f操作工人6.2、 岗位职责现场总指挥：负责高压线防护架子搭、拆施工现场总体筹划、组织、指挥与协调工作。现场安全负责人：负责编制高压线防护架子搭、拆施工专题安全方案及安全技术交底，对施工操作人员进行安全教育工作，并在操作过程对现场进行安全检查、贯彻各项安全措施。现场技术负责人：参与编制高压线防护架子搭、拆施工专题安全方案，负责为高压线防护架子的搭、拆施工提供技术支持。物资供应负责人：根据高压线防护架子搭、拆施工专题安全方案，做好物资准备，并在护线架子搭设过程中理解现场各项物资的需求状况，保证物资充足。现场巡查负责人：负责对施工现场进行巡视检查，严禁闲杂人员进入施工现场；保证高压线防护架子搭、拆施工专题安全方案及安全技术交底能贯彻到位。搭设作业班组长：负责操作人员劳动力的组织与协调工作，协助监督，保证安全生产。现场临电负责人：负责临时用电时接线工作，处理在高压电附近施工所波及到日勺各类问题。现场急救负责人：负责对施工现场有也许发生的高处坠落、物体打击、触电事故等伤员患者的现场急救及向外界社会呼救等方面事宜。第七章、搭、拆高压线防护架子安全施工要点7.1、护线架体构造形式护线架体采用方木骨架形式，立杆间距L5米，高度为12.OO米；立杆之间采用50*100方木作为小横杆连接，竖向设置剪刀撑，间距不不小于5米；护架上部设两层防护，顶层为满铺木模板，下层为竹笆。详细防护架构造形式见附图7.2、 搭设护线架子施工程序清理现场，定位放线，同步报请甲方高压暂停供电f砌筑防护外围500高护墙一竖立杆一固定水平杆一第一步水平杆一第二步水平杆一临时斜支撑f第三步水平杆一加设剪刀撑f接立杆绑斜撑、剪刀撑一铺顶端脚手板一顶部起脊，满铺木模板一施工完毕，组织验收一验收通过，恢复供电7.2.1、 防护外围砌240厚砖墙，高度500。按照竖方木立杆间距留设240*墙厚日勺构造柱位置。7.2.2、 竖立杆：将底部立杆就位，用混凝土填塞构造柱固定立杆基础方木。立杆杆身垂直偏差不得超过架高度的1/300,且不得向两边偏斜。立杆树立起来，及时做好临时支撑，树立杆时必须23人配合操作。立杆搭设时，采用连接件对接连接，操作时，将上部立杆树立在下部立杆顶端，将提前制作成型日勺12槽钢用14对拉螺栓加固牢，完毕立杆对接。7.2.3、 固定水平杆：立杆竖起后来从砖护墙顶部开始向上按间距900,固定50*100方木作为水平杆。水平杆固定期可采用铁钉固定，且上下两步水平杆应错开接头搭接，搭接时使用10#镀锌铁丝绑扎搭接。7.2.4、 斜撑、剪刀撑：脚手架搭设至三步以上时，即应绑设斜撑、剪刀撑。斜撑设置为南北向，在脚手架的外侧，与地面成45°-60°。角倾斜，底端埋入土中；剪刀撑设置在脚手架内侧，东西向，是与地面成45°-60°角日勺交叉杆件。从下至上与脚手架其他杆件同步搭设，杆件的端部应交于立杆与大横杆的结点处，并与立杆和大横杆绑牢。剪刀撑自身与立杆、大横杆相交处应绑牢。剪刀撑设置成上下两道，纵向持续设置，与南北向立杆对应。7.2.7、 铺竹笆板：防护架子的顶端应铺设双层竹笆板。由北向南敷设IOrn长，在顶部小横杆上，铺设与大横杆同相的纵向竹杆，间距不不小于30cm,在纵向方木上铺设竹笆板，竹笆板之间搭接不不不小于10cm,且在搭接下方必须铺设毛槁杆件。躺杆与小横杆，竹笆板与水平杆必须用镀锌铅丝绑扎牢固，以防坠落伤人。7.2.8、 组织验收:护线架子搭设完毕并挂设警告标示后，由施工负责人召集技术、安监、搭设班组三方人员，进行外观和实测检查。检查合格后方可正式使用。7.2.9、 护线架子搭设示意图，详见附图。7.3、 拆除防护架子安全操作要点7.3.1、 拆除架子时，作业区周围及进出口处，必须派有专人看护，严禁非作业人员进入危险区域，并且要注意高压线及变压器等电路设施，严禁碰触。7.3.2、 严格遵照由上而下按层按步日勺拆除，后绑者先拆，先绑者后拆，先拆栏杆，竹笆板、剪刀撑，而后拆除小横杆、大横杆、斜支撑等。7.3.3、 拆杆和放杆时，必须由2-3人协同操作，拆顺水杆时应由站在中间日勺人将杆转向将大头顺下，握住小头尽量下递，等上方人员接到下方人员接住时告知后再放手。严禁向下抛物。7.3.4、 操作人员必须佩带安全带及安全帽，拆除的所有过程中应指定一种责任心强技术水平高日勺工人担任指挥，并负责拆除、撒料和看护所有操作人员的安全作业，拆除过程中注意架子的断丝、坏丝，防止踩在滑动的杆件上发生事故。7.3.5、 拆除连接件须注意，上一层立杆、水平杆未拆除时，严禁拆除下层连接件，连接件须随末层杆件一同拆除。第八章、搭设高压线防护架子安全技术措施8.1 .架子工岗位规定、所有进场作业的架子工，都必须经专业安全技术培训，考试合格，持特种作业操作证上岗作业。架子工在操作实习阶段，必须在技术纯熟日勺技工带领、指导下操作，非架子工未经同意不得单独进行作业。、班组（队）接受任务后，必须组织全体人员，认真领会安全技术交底详细规定，研讨搭设措施，明确分工，并派1名技术好、有经验的人员负责搭设技术指导和监护。、对时使用个人安全防护用品，必须着装灵便（紧身紧袖），在高处（2m以上）作业时，必须佩戴安全带与已搭好的立、横杆挂牢，穿防滑鞋。作业时精神要集中，团结协作、互相呼应、统一指挥、不得“走过档”和跳跃架子，严禁打闹玩笑、酒后上班。、架子工必须通过体检，凡患有高血压、心脏病、癫痫病、晕高或视力不够以及不适合于登高作业的，不得参与安全防护架子搭、拆作业。、高压电安全防护架子要随搭设随固定，搭设未完时高压电安全防护架子，在离开作业岗位时，不得留有未固定架子体和不安全隐患，保证架子稳定。、在搭、拆安全防护架子时。在外电架空线路附近作业时，与外电架空线路的边线之间的最小安全操作距离不得不不小于6米。、风力六级以上（含六级）强风和高温、大雨天气，应停止高处露天作业。风、雨过后要进行检查，发现倾斜下沉、松扣、崩扣要及时修复，合格后方可使用。、高压电安全防护架子搭设、拆除、维修必须由架子工负责，非架子工不准从事高压电安全防护架子操作。8.2、安全操作要点、外电架空线路安全防护脚手架应使用有韧性的方木作为杆件，腐朽、折裂、枯节等易折竹杆和易导电材料不得使用。、立杆应先挖杆坑，本方案规定深度120OnIn1,直径80Omnb浇筑C30混凝土，振捣密实，并要设扫地杆。立杆时必须23人配合操作。、递杆（拔杆）上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员中接住杆子呼应后，方可松手。、纵向水平杆应搭设在立杆里侧，搭设第一步纵向水平杆时，必须检查立杆与否立正，搭设至四步时，必须搭设临时抛撑和临时剪刀撑。搭设纵向水平杆时，必须23人配合操作，由中间1人接杆、放平，由大头至小头次序绑扎。、剪刀撑杆子不得蹩绑，应贴在立杆上，剪刀撑下桩杆应选用粗壮较大杉槁，由下方人员找好角度再由上方人员依次绑扎。剪刀撑上桩（封顶）椽子应大头朝上，顶着立杆绑在纵向水平杆上。、两杆连接，其有效搭接长度不得不不小于1.5%两杆搭接处绑扎不少于三道。大头必须绑在十字交叉点上。相邻两杆的搭接点必须互相错开，水平及斜向接杆，小头应压在大头上边，水平杆搭接处与立杆交叉绑扎。、外电架空线路安全防护脚手架应高于架空线1.5%、碰到两根交叉必须绑扣，绑扎材料，可用扎绑绳。如使用铅丝严禁碰触外电架空线。铅丝扣不得过松、过紧，应使4根铅丝敷实均匀受力，拧扣以一扣半为宜，并将铅丝末端弯贴在杉槁外皮，不得外翘。第九章、搭、拆高压线防护架子需尤其注意的安全事项搭、拆防护架施工过程中因是带电操作。绑扎使用日勺铅丝严禁碰触外电架空线路，铅丝扣不得过松、过紧，应使4根铅丝敷实均匀受力，拧扣以一扣半为宜，并将铅丝末端贴在方木外皮，不得外翘。递杆（拔杆）上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上方人员和以绑好日勺杆子，下方递杆人员应在上方人员中接住杆子呼应后方可松手。在防护架子顶端搭设或拆除时,不得高举杆件触及高压线或越过所规定的安全距离。不得上下抛扔材料、工具，以免触碰高压线。
