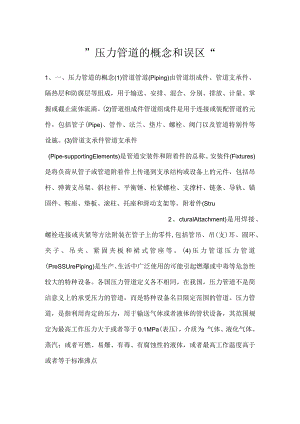

”压力管道的概念和误区“1、一、压力管道的概念(1)管道管道(Piping)由管道组成件、管道支承件、隔热层和防腐层等组成，用于输送、安排、混合、分别、排放、计量、掌握或截止流体流淌。(2)管道组成件管道组成件是用于连接或装配管道的元件，包括管子(Pipe)、管件、法兰、垫片、螺栓、阀门以及管道特别件等设施。(3)管道支承件管道支承件(Pipe-supportingElements)是管道安装件和附着件的总称。安装件(Fixtures)是将负荷从管子或管道附着件上传递到支承结构或设备上的元件，包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座和滑动支架等。附着件(Stru2、cturalAttachment)是用焊接、螺栓连接或夹紧等方法附装在管子上的零件,包括管吊、吊(支)耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。(4)压力管道压力管道(PreSSUrePiping)是生产、生活中广泛使用的可能引起燃爆或中毒等危急性较大的特种设备。各国压力管道定义各不相同。在我国，压力管道不是简洁意义上的承受压力的管道，而是特种设备名目限定范围的管道。压力管道，是指利用肯定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa(表压)，介质为：气体、液化气体、蒸汽；或者可燃、易爆、有毒、有腐蚀性的液体，或者最高工作温度高于或者等于标准沸点3、的液体，且公称直径大于或者等于50mm的管道。公称直径小于150mm,且其最高工作压力小于1.6MPa（表压）的输送无毒、不行燃、无腐蚀性气体的管道和设备本体所属管道除外，上述气体不包括液化气体、蒸汽和氧气。其中，石油自然气管道的平安监督管理还应根据平安生产法石油自然气管道爱护法等法律法规实施。在国外需执行所在国家的压力管道定义和分类方法。二、压力管道的特点中华人民共和国特种设备平安法和特种设备平安监察条例规定压力管道、锅炉、压力容器（含气瓶）、电梯、起重机械、客运索道、大型游乐设施、场（厂）内专用机动车辆共八类，均是涉及生命平安、危急性较大的特种设备。压力管道的特点包括以下几点。压力管道是一4、个系统，相互关联相互影响，牵一发动全身。压力管道设计除了要考虑流体温度、毒性、爆炸性、腐蚀性、凝固性、液击，管道系统的柔性、振动、支撑等因素外，还需考虑管道系统有关的设备、设施的布置及设计。压力管道长径比很大，极易失稳、，受力状况比压力容器更简单。压力管道内流体流淌状态简单，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都可能影响压力管道受力状况）。管道组成件和管道支承件的种类繁多，各种材料各有特点和详细技术要求，材料选用简单。管道上的可能泄漏点多于压力容器，仅一个阀门通常就有五处。压力管道种类多，数量大，设计、制造、安装、检验、应用管理环节多，与压5、力容器大不相同。三、压力管道概念区分的误区随着我国压力管道平安监察体系越来越完善,设计、制造、安装、监察单位的管理和技术水平的不断提高，国家通过修改压力管道定义范围，削减了一部分监管内容，以降低国家经济运行的成本。有些管道设计人员因区分不清晰压力管道概念而造成设计错误。例如，某地下给排水管道平面布置施工图原来未包含压力管道，不用盖压力管道章，设计人员不需要压力管道资质，但是，设计变更后图内新增了一根含油污水的压力管道，由于专业负责人不清晰压力管道概念，支配的设计、校核、审核人员没有压力管道资质，管道平面布置施工图未盖设计单位压力管道章，属于不合格的设计。以下管道简单产生混淆，需要留意界定：氧气6、管道，设计压力0.3MPa（表压）,DN50o是压力管道，由于这根管线虽然小于DN150,且氧气不属于可燃气体，但属于特别要求的压力管道。硫酸溶液管道，设计压力0.5MPa（表压），DNlOOo是压力管道，由于硫酸属于腐蚀性液体。循环水管道设计压力1.5MPa（表压），DN1500o不是压力管道，由于循环水不属于可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体。热水管道，如设计温度在100以下，无论压力多高、口径多大，均不是压力管道。含盐污水管道。虽然管道流体含盐，是有腐蚀性的液体，但是，依据TSGD0001压力管道平安技术监察规程工业管道的要求压力管道中的腐蚀性液体系指：与皮肤接触，在4h内消失可见坏死现象，或55时，对20钢的腐蚀率大于6.25mm年的流体，这根含盐污水管道内的流体腐蚀性不高，不符合腐蚀性液体的规范要求，不属于压力管道。氮气管道。有的设计单位在划分压力管道时，把氮气当作有毒介质，这是错误的。根据规范要求，氮气属于无毒、不行燃、无腐蚀气体。
